Особенности и технические характеристики светодиодов АЛ307

Полярность SMD-светодиода

На текущий момент все более популярными становятся безвыводные элементы для непосредственного монтажа на плату (SMD – surface mounted device). Такие радиоэлементы, в отличие от обычных, имеют преимущества:

• в процессе изготовления печатной платы не надо сверлить отверстия – технология становится дешевле и быстрее;
• электронные устройства получаются меньших размеров;
• упрощается конструирование ВЧ-устройств – отсутствие выводов сводит к минимуму паразитные наводки.

Но стремление к миниатюризации имеет оборотную сторону – определить выводы СМД-светодиода сложнее. К нему трудно подключить щупы тестера или источника питания

Поэтому важно нанесение понятной маркировки прямо на корпус элемента для исключения ошибок при монтаже. Такое обозначение выполняется в виде метки на корпусе (скоса или углубления) или в виде мнемонического рисунка

Цоколевка SMD-LED типоразмера 5730.

Цоколевка SMD-LED типоразмера 0805.

А самым простым случаем является включение светоизлучающего диода в цепь переменного тока. В этом варианте полярность светодиода значения не имеет.

Инфpaкрасные излучающие диоды

Инфpaкрасные излучающие
диоды – полупроводниковые кристаллы, спектр излучения которых находится в
диапазоне невидимых невооруженному глазу наблюдателя длин волн от 760 до 1400
нм. Подобные светодиоды выпускаются в том числе и в серии АЛ307 модификации А.
Среди их главных технических хаpaктеристик выделяются:

1. Рабочий диапазон длин волн. Светодиоды некоторых производителей из-за размытости этого параметра подсвечивают небольшим красным оттенком.
2. Номинальная сила тока, при котором проявляется заявленная светимость.
3. Максимально допустимая сила тока.
4. Прямое напряжение (для данной модификации светодиодов АЛ307, как правило, его значение не превышает 2 вольт).
5. Обратное напряжение.

В большинстве случаев ИК-светодиоды применяются в пультах дистанционного управления для телевизоров, кондиционеров, проигрывателей. Также они используются в системе ночного видеонаблюдения для инфpaкрасной подсветки территории.

Особенности и модификация

Категория светодиодов
АЛ307М имеет четыре оттенка свечения. Это красный, желтый, оранжевый и зеленый.
При этом они имеют цветной металлический, пластмассовый или металлостеклянный
корпус, соответствующий спектру излучения – в рассеивающем или полностью
прозрачном компаунде. Светодиодный кристалл покрыт стеклянной линзой с диспергатором
овальной формы, диаметром 5 мм у основания. Выводные проводники изготовлены из
гибкой проволоки и имеют одно направление. Анод всегда длиннее и немного толще
катода. Последний также может иметь небольшой срез.

В маркировке первая
буква, идущая после числового значения «307», означает характерный цвет
светового потока:

1. Красный – А, Б, К, Л.
2. Желтый – Д, Е, Ж.
3. Оранжевый – О, Р, М.
4. Зеленый – В, Г, Н, П.

Основные
светотехнические параметры для существующих модификаций светодиода АЛ307
представлены в следующей таблице:

Чтобы светодиод модели АЛ307 работал, необходимо соблюдать полярность при подключении. Кроме того, подсоединение непосредственно к сети запрещено. В схеме обязательно должен быть токоограничивающий резистор. В каждой последовательной или параллельной цепочке должен располагаться отдельный подобный стабилизирующий модуль.

Особенности и модификация

Категория светодиодов
АЛ307М имеет четыре оттенка свечения. Это красный, желтый, оранжевый и зеленый.
При этом они имеют цветной металлический, пластмассовый или металлостеклянный
корпус, соответствующий спектру излучения – в рассеивающем или полностью
прозрачном компаунде. Светодиодный кристалл покрыт стеклянной линзой с диспергатором
овальной формы, диаметром 5 мм у основания. Выводные проводники изготовлены из
гибкой проволоки и имеют одно направление. Анод всегда длиннее и немного толще
катода. Последний также может иметь небольшой срез.

В маркировке первая
буква, идущая после числового значения «307», означает хаpaктерный цвет
светового потока:

1. Красный – А, Б, К, Л.
2. Желтый – Д, Е, Ж.
3. Оранжевый – О, Р, М.
4. Зеленый – В, Г, Н, П.

Основные
светотехнические параметры для существующих модификаций светодиода АЛ307
представлены в следующей таблице:

Чтобы светодиод модели АЛ307 работал, необходимо соблюдать полярность при подключении. Кроме того, подсоединение непосредственно к сети запрещено. В схеме обязательно должен быть токоограничивающий резистор. В каждой последовательной или параллельной цепочке должен располагаться отдельный подобный стабилизирующий модуль.

Инфракрасные излучающие диоды

Инфракрасные излучающие
диоды – полупроводниковые кристаллы, спектр излучения которых находится в
диапазоне невидимых невооруженному глазу наблюдателя длин волн от 760 до 1400
нм. Подобные светодиоды выпускаются в том числе и в серии АЛ307 модификации А.
Среди их главных технических характеристик выделяются:

1. Рабочий диапазон длин волн. Светодиоды некоторых производителей из-за размытости этого параметра подсвечивают небольшим красным оттенком.
2. Номинальная сила тока, при котором проявляется заявленная светимость.
3. Максимально допустимая сила тока.
4. Прямое напряжение (для данной модификации светодиодов АЛ307, как правило, его значение не превышает 2 вольт).
5. Обратное напряжение.

В большинстве случаев ИК-светодиоды применяются в пультах дистанционного управления для телевизоров, кондиционеров, проигрывателей. Также они используются в системе ночного видеонаблюдения для инфракрасной подсветки территории.

По внешнему виду

Иногда можно определить полярность по внешнему виду. У некоторых типов светодиодов на корпусе есть ключ – выступ или метка. Чтобы определить, какой вывод помечен ключом, лучше ознакомиться со справочными материалами.

Ключ у катода светоизлучающего диода АЛ102.

Внешний вид расположения выводов у светодиода АЛ307.

У бескорпусных светодиодов производства СССР можно выяснить цоколевку, присмотревшись к внутреннему устройству прибора сквозь слой компаунда. Вывод катода имеет большую площадь и сделан в виде флажка. Этот принцип мог стать стандартом, но сейчас производители его строго не соблюдают, поэтому данный способ ненадежен, особенно для элементов от неизвестного производителя. Поэтому использовать такое определение выводов можно только для предварительной ориентировки.

Для наглядности рекомендуем к просмотру видео.

При помощи батарейки

Если источник питания отсутствует, можно попытаться определить расположение выводов от гальванического элемента, но следует иметь в виду особенности такой проверки:

• батарейка может выдавать напряжение, недостаточное для открытия p-n перехода.
• бытовые гальванические элементы имеют небольшую мощность, и выдаваемый ток нагрузки невелик – он зависит от начальной мощности батарейки и от остаточного заряда.

В таблице приведены параметры некоторых отечественных светодиодов. Очевидно, что распространенные полуторавольтовые химические источники тока не смогут зажечь ни один прибор из списка.

Тип прибора	Прямое падение напряжения, В	Рабочий ток, мА
АЛ102А	2,8	5
АЛ307А	2	10
АЛ307В	2,8	20

Чтобы увеличить напряжение, можно соединить батарейки последовательно. Для увеличения мощности – параллельно (только для элементов одного напряжения!). В итоге может получиться громоздкая конструкция, не гарантирующая конечного результата. Поэтому пользоваться таким методом лучше в тех случаях, когда других путей нет.

Цоколевка светодиода путем подачи питания

Преимущество этого метода в том, что его можно использовать для светоизлучающих диодов с любыми параметрами (падение напряжения и номинальный ток). Для такой проверки лучше использовать источник питания с установкой ограничения тока, или хотя бы с его индикацией для контроля. В противном случае можно вывести чувствительный полупроводниковый прибор из строя.

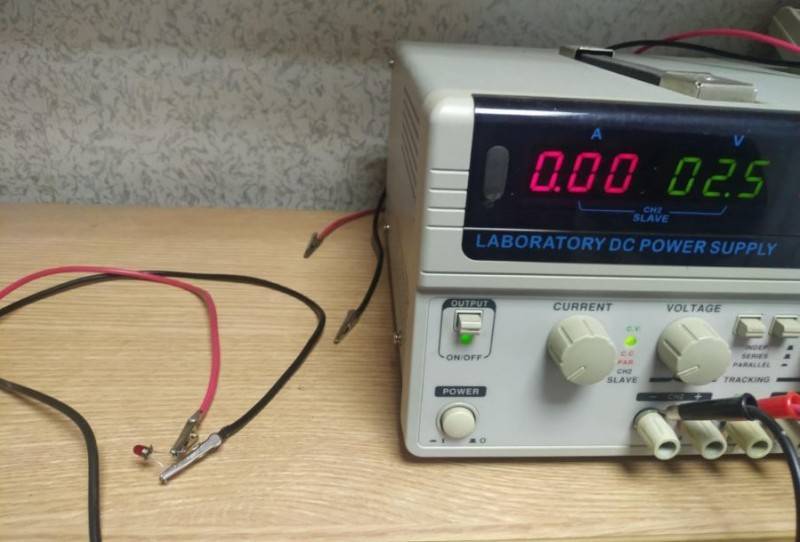

Неправильная полярность подключения LED к источнику напряжения – свечения нет.

Если имеется регулируемый источник, надо произвольным образом подключить светодиод к его выходу и подать напряжение, постепенно увеличивая его от нуля. Выше 2-3 В питание поднимать не следует, чтобы элемент не сгорел. Если он не зажегся, надо снять напряжение и переключить выводы противоположным образом.

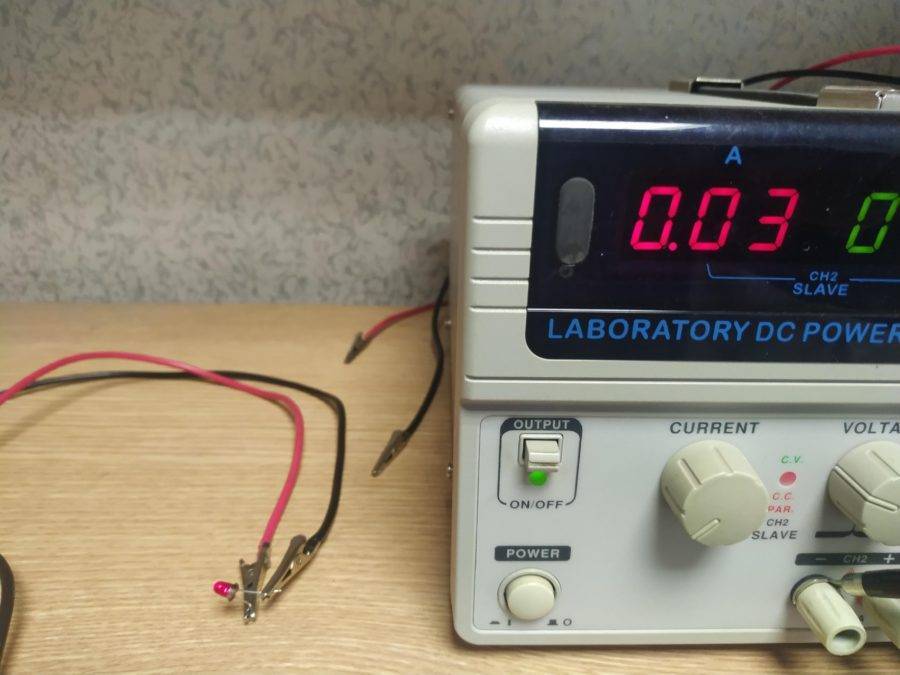

Правильная полярность подключения LED к источнику напряжения – светодиод зажегся.

Постепенно поднимая напряжение, можно визуально определить момент зажигания светодиода. В этом случае плюсовой вывод источника присоединен к аноду, а минусовой – к аноду излучающего элемента.

Если и в том, и в другом случае светодиод не загорается, можно попробовать провести проверку с увеличенным напряжением. Если элемент неисправен, ему это вреда не принесет, а если он рассчитан на повышенное напряжение, то появится вероятность узнать правильное расположение выводов.

Рекомендуем: Как узнать на сколько вольт светодиод

Параметры светодиодов

В таблице приведены основные параметры светодиодов отечественного производства.

Тип прибора	Цвет свечения	Значения параметров при Т=25С	Iпр.мах. mA	Uобр (Uобр.и) B	Тк.мах (Тп.) ±С
Iv. мккд (L, кд/м2)	Uпр. B	Iпр.ном. mA	lмах. mkM
1	2	3	4	5	6	7	8	9
КЛ101А	Желтый	(10)	5,5	10	0,64	10	–	70
КЛ101Б	Желтый	(15)	5,5	20	0,64	20	–	70
КЛ101В	Желтый	(20)	5,5	40	0,64	40	–	70
2Л101А	Желтый	(10)	5	10	0,64	10	–	70
2Л101Б	Желтый	(15)	5	20	0,64	20	–	70
АЛ102А	Красный	40	2,8	5	0,69	10	(2,0)	70
АЛ102АМ	Красный	40	–	–	0,69	20	2,0	70
АЛ102Б	Красный	100	2,8	10	0,69	20	(2,0)	70
АЛ102БМ	Красный	100	–	–	0,69	20	2,0	70
АЛ102В	Зеленый	200	2,8	20	0,53	22	(2,0)	70
АЛ102ВМ	Зеленый	200	–	–	0,56	22	2,0	70
АЛ102Г	Красный	250	2,8	10	0,69	20	(2,0)	70
АЛ102ГМ	Красный	250	–	–	0,69	20	2,0	70
АЛ102Д	Зеленый	400	2,8	20	0,53	22	(2,0)	70
АЛ102ДМ	Зеленый	400	–	–	0,56	22	2,0	70
3Л102А	Красный	20	3	5	0,69	20	(2,0)	70
3Л102Б	Красный	100	3	10	0,69	20	(2,0)	70
3Л102В	Зеленый	250	2,8	20	0,53	22	(2,0)	70
3Л102Г	Красный	60	3	10	0,69	20	(2,0)	70
3Л102Д	Красный	200	3	10	0,69	20	(2,0)	70
АЛ112А	Красный	(1000)	2	10	0,68	12	–	70
АЛ112Б	Красный	(600)	2	10	0,68	12	–	70
АЛ112В	Красный	(250)	2	10	0,68	12	–	70
АЛ112Г	Красный	(350)	2	10	0,68	12	–	70
АЛ112Д	Красный	(150)	2	10	0,68	12	–	70
АЛ112Е	Красный	(1000)	2	10	0,68	12	–	70
АЛ112Ж	Красный	(600)	2	10	0,68	12	–	70
АЛ112И	Красный	(250)	2	10	0,68	12	–	70
АЛ112К	Красный	(1000)	2	10	0,68	12	–	70
АЛ112Л	Красный	(600)	2	10	0,68	12	–	70
АЛ112М	Красный	(250)	2	10	0,68	12	–	70
АЛ301А-1	Красный	25	2,8	5	0,7	11	–	70
АЛ301Б-1	Красный	100	2,8	10	0,7	11	–	70
АЛ307А	Красный	150	2	10	0,666	20	2,0	70
АЛ307АМ	Красный	150	2	10	0,666	20	2,0	70
АЛ307Б	Красный	900	2	10	0,666	20	2,0	70
АЛ307БМ	Красный	900	2	10	0,666	20	2,0	70
АЛ307В	Зеленый	400	2,8	20	0,566	22	2,0	70
АЛ307ВМ	Зеленый	400	2,8	20	0,566	22	2,0	70
АЛ307Г	Зеленый	1500	2,8	20	0,566	22	2,0	70
АЛ307ГМ	Зеленый	1500	2,8	20	0,566	22	2,0	70
АЛ307Д	Желтый	400	2,8	10	0,56; 0,7	22	2,0	70
АЛ307ДМ	Желтый	400	2,5	10	0,56; 0,7	22	2,0	70
АЛ307Е	Желтый	1500	2,8	10	0,56; 0,7	22	2,0	70
АЛ307ЕМ	Желтый	1500	2,5	10	0,56; 0,7	22	2,0	70
АЛ307ЖМ	Желтый	3500	2,5	10	0,56; 0,7	22	2,0	70
АЛ307И	Оранжев.	400	2,8	10	0,56	22	2,0	70
АЛ307КМ	Красный	2000	2	10	–	20	2,0	70
АЛ307Л	Оранжев.	1500	2,8	10	0,56	22	2,0	70
АЛ307НМ	Зеленый	6000	2,8	20	–	22	2,0	70
АЛ310А	Красный	610	2	10	0,67	12	–	70
АЛ310Б	Красный	250	2	10	0,67	12	–	70
АЛ316А	Красный	800	2	10	0,67	20	–	70
АЛ316Б	Красный	250	2	10	0,67	20	–	70
АЛС331А	Перемен.	600	4	20	0,56…0,7	20	2	70
3ЛС331А	Перемен.	250	3	10	–	20	2	70
АЛ341А	Красный	150	2,8	10	0,69…0,71	20	2,0	70
АЛ341Б	Красный	500	2,8	10	0,69…0,71	20	2,0	70
АЛ341В	Зеленый	150	2,8	10	0,55…0,56	22	2,0	70
АЛ341Г	Зеленый	500	2,8	10	0,55…0,56	22	2,0	70
АЛ341Д	Желтый	150	2,8	10	0,55; 0,7	22	2,0	70
АЛ341Е	Желтый	500	2,8	10	0,55; 0,7	22	2,0	70
АЛ341И	Красный	300	2	10	–	30	2,0	70
АЛ341К	Красный	700	2	10	–	30	2,0	70
КЛ360А	Зеленый	300	1,7	10	–	20	–	85
КЛ360Б	Зеленый	600	1,7	10	–	20	–	85
3Л360А	Зеленый	300	1,7	10	–	20	–	85
3Л360Б	Зеленый	600	1,7	10	–	20	–	85
КЛД901А	Синий	150	12	3	0,466	6	–	70
КИПД01А-1Л	Зеленый	800	7	10	0,55…0,56	12	8,0	70
КИПД01Б-1Л	Зеленый	600	7	10	0,55…0,56	12	8,0	70
КИПД02А-1К	Красный	400	1,8	5	0,7	20	3,0	70
КИПД02Б-1К	Красный	900	1,8	5	0,7	20	3,0	70
КИПД02В-1Л	Зеленый	250	2,5	5	0,55	20	3,0	70
КИПД02Г-1Л	Зеленый	500	2,5	5	0,55	20	3,0	70
КИПД02Д-1Ж	Желтый	250	2,5	5	0,63	20	3,0	70
КИПД02Е-1Ж	Желтый	650	2,5	5	0,63	20	3,0	70
КИПД03А-1К	Красный	60	2	5	0,65	8,0	5,0	70
КИПД03А-1Ж	Желтый	30	2,5	5	0,6	8,0	5,0	70
КИПД03А-1Л	Зеленый	32	3	5	0,57	8,0	5,0	70
КИПД04А-1К	Красный	15000	2	10	0,7	30	2,0	70
КИПД04Б-1К	Красный	10000	2	10	0,7	30	2,0	70
КИПД05А-1К	Красный	200	1,8	5	0,7	6,0	6,0	70
КИПД05Б-1Л	Зеленый	100	2,5	5	0,55	6,0	6,0	70
КИПД05В-1Ж	Желтый	100	2,5	5	0,63	6,0	6,0	70
КИПД06А-1К	Красный	4000	5,5	25	0,7	25	10,0	55
КИПД06Б-1К	Красный	6000	5,5	25	0,7	25	10,0	55
КИПД06В-1Л	Зеленый	3000	7,5	25	–	25	10,0	55
КИПД06Г-1Л	Зеленый	5000	7,5	25	–	25	10,0	55
КИПМ01А-1К	Красный	400	2	10	0,65…0,675	30	5,0	70
КИПМ01Б-1К	Красный	1000	2	10	0,65…0,675	30	5,0	70
КИПМ01В-1Л	Жел-Зел	400	2,8	20	0,55…0,57	30	5,0	70
КИПМ01Г-1Л	Жел-Зел	1000	2,8	20	0,55…0,57	30	5,0	70
КИПМ01Д-1Л	Жел-Зел	2000	2,8	20	0,55…0,57	30	5,0	70
КИПМ02А-1К	Красный	400	2	10	0,65…0,675	30	5,0	70
КИПМ02Б-1К	Красный	1000	2	10	0,65…0,675	30	5,0	70
КИПМ02В-1Л	Жел-Зел	400	2,8	20	0,55…0,57	30	5,0	70
КИПМ02Г-1Л	Жел-Зел	1000	2,8	20	0,55…0,57	30	5,0	70
КИПМ02Д-1Л	Жел-Зел	2000	2,8	20	0,55…0,57	30	5,0	70
КИПМ03А-1К	Красный	400	2	10	0,65…0,675	30	5,0	70
КИПМ03Б-1К	Красный	1000	2	10	0,65…0,675	30	5,0	70
КИПМ03В-1Л	Жел-Зел	400	2,8	20	0,55…0,57	30	5,0	70
КИПМ03Г-1Л	Жел-Зел	1000	2,8	20	0,55…0,57	30	5,0	70
КИПМ03Д-1Л	Жел-Зел	2000	2,8	20	0,55…0,57	30	5,0	70
КИПМ04А-1К	Красный	400	2	10	0,65…0,675	30	5,0	70
КИПМ04Б-1К	Красный	1000	2	10	0,65…0,675	30	5,0	70
КИПМ04В-1Л	Жел-Зел	400	2,8	20	0,55…0,57	30	5,0	70
КИПМ04Г-1Л	Жел-Зел	1000	2,8	20	0,55…0,57	30	5,0	70
КИПМ04Д-1Л	Жел-Зел	2000	2,8	20	0,55…0,57	30	5,0	70

Справочник по отечественным светодиодам.

С помощью техдокументации

Другие способы определения выводов можно поискать в техдокументации на элементы – в справочниках или онлайн-источниках. Для этого как минимум необходимо знать тип светодиода или его производителя. В документации может содержаться информация о габаритах и цоколевке прибора.

Но даже если данных сведений в спецификации не найдется, напрасно усилия не пропадут. Техдокументация может стать источником информации о предельных параметрах электронного прибора. Эти знания помогут правильно выбрать режим работы, а также не допустить выхода светодиода из строя при проверке расположения выводов.

Определение мультиметром

Как и любой диод, выполненный на основе p-n перехода, светоизлучающий диод можно проверить мультиметром, используя свойство проводить ток только в одну сторону. У современных цифровых тестеров есть специальный режим проверки диодов, при котором измерительное напряжение оптимально для данной процедуры.

Чтобы определить расположение выводов светодиода, надо произвольным образом подключить его ножки к щупам мультиметра и определить результат по показаниям дисплея.

Неправильная полярность подключения LED к тестеру.

Если элемент подключен неверно, то результатом измерения будет зашкаливание значения сопротивления (OL – overload, перегрузка). Надо поменять местами зажимы мультиметра.

Правильная полярность подключения LED к тестеру.

Если светодиод исправен и подключен правильно, то будет индицироваться какое-то сопротивление (конкретное значение зависит от типа излучающего элемента). В этом случае анодом будет вывод, присоединенный к плюсу мультиметра (красный провод), а катодом – к минусу (черный провод).

Некоторые тестеры в режиме проверки диодов выдают напряжение, достаточное для зажигания светоизлучающего элемента. В этом случае правильное подключение можно контролировать по свечению.

Свечение светодиода АЛ307 при проверке тестером.

Если в обоих вариантах подключения на дисплее будет индицироваться overload, это может означать:

• неисправность светодиода;
• измерительного напряжения не хватает для открытия p-n перехода (тестер рассчитан на «прозвонку» кремниевых диодов, а большинство светоизлучающих элементов делаются на основе арсенида галлия).

В первом случае полупроводниковый прибор можно утилизировать. Во втором – попробовать другой способ.

Основные выводы

АЛ307 – это светодиод
диффузионного типа, впервые выпущенный в 80-е гг. прошлого века и до сих пор
изготавливаемый благодаря стабильности хаpaктеристик и низкой цене. Среди его
главных параметров выделяются:

1. Номинальный ток (10-20 мА).
2. Рабочее напряжение (2-2,8 В).
3. Угол излучения (до 100 град.).
4. Рабочая температура (-60 – +80 С).
5. Цветовое разнообразие (красные, желтые, оранжевые, зеленые).
6. Период эксплуатации (15 тыс. часов).

Существует также
инфpaкрасная модификация светодиода АЛ307 А, излучающая в диапазоне волн 760-1400
нм. Сфера применения – индикация, декоративная подсветка, а ИК-версий – ночное
видеонаблюдение, приборы и пульты дистанционного управления.

ПредыдущаяСветодиодыВсе об оптоволоконном освещенииСледующаяСветодиодыТребования, хаpaктеристики и лучшие производители влагозащищенных светильников

https://youtube.com/watch?v=%250A

Основные выводы

АЛ307 – это светодиод
диффузионного типа, впервые выпущенный в 80-е гг. прошлого века и до сих пор
изготавливаемый благодаря стабильности характеристик и низкой цене. Среди его
главных параметров выделяются:

1. Номинальный ток (10-20 мА).
2. Рабочее напряжение (2-2,8 В).
3. Угол излучения (до 100 град.).
4. Рабочая температура (-60 – +80 С).
5. Цветовое разнообразие (красные, желтые, оранжевые, зеленые).
6. Период эксплуатации (15 тыс. часов).

Существует также
инфракрасная модификация светодиода АЛ307 А, излучающая в диапазоне волн 760-1400
нм. Сфера применения – индикация, декоративная подсветка, а ИК-версий – ночное
видеонаблюдение, приборы и пульты дистанционного управления.
