Светодиод оптоган на 234 люмен

Обзор отдельных светотехнических приборов на основе светодиодов Cree XM-L T6

Одним из удачных вариантов изделий на основе диода Cree XM-L T6 является фонарик UltraFire E17. Рассмотрим положительные стороны, а также недостатки и возможности их устранения.

Внешний вид UltraFire E17, фонарик на XM-L T6

Основным достоинством конструкции этого фонаря является наличие мощного светодиода Cree XM-L T6, линзы и раздвижной конструкции корпуса, которая позволяет обеспечить фокусировку (ZOOM) светового потока. Корпус алюминиевый, под рассеивающей линзой расположена плата, на внешней стороне которой светодиод, а с обратной стороны – электронная схема, преобразующая параметры тока и напряжения источника питания.

Основные элементы конструкции фонаря

Для питания используются батареи типа ААА, с дополнительной втулкой можно поставить аккумуляторы 18650. Китайские производители заявляют о световом потоке излучения фонаря в 2 000 лм. Исходя из таблицы мощности светового потока, приведенной фирмой производителем Cree, эти данные не вызывают доверия даже с учетом фокусировки светового потока через линзу.

Ресурс работы светодиода 100 000 часов, этому можно поверить, если учитывать эксплуатацию фонаря без перегрева кристалла светодиода. Но конструкция не предусматривает хорошего радиатора для теплоотвода. Светодиод расположен на текстолитовой плате. При длительной эксплуатации диод внутри корпуса неизбежно будет нагреваться, что вызовет снижение интенсивности светового потока. Диод, установленный на алюминиевой теплоотводящей подложке, плотно прилегающей торцами к корпусу, нагревался бы значительно меньше. Это улучшило бы качество светового потока и срок эксплуатации фонаря.

Потребителями были произведены замеры освещенности UltraFire E17 на расстоянии 1 м и получены следующие результаты:

Режимы освещенияС использованием линзы (люкс)Без использования линзы (люкс)Потребляемый ток (А)
Максимальный свет (High)132650,5
Средний (Medium)100510,35
Слабый (Low)58300,2

Световой поток в различных режимах фонаря UltraFire E17

На расстоянии 10 см световой поток без линзы был 5 800 лм, через линзу 10 000 лм. В целом фонарь неплохой, но как всегда китайская продукция имеет преувеличенные показатели технических характеристик и требует некоторых доработок для надежной, длительной эксплуатации.

Фонарь марки UltraFire XM-L T6 имеет больше режимов:

  • максимальный свет;
  • средний;
  • слабый;
  • стробоскоп;
  • SOS.

Немного улучшенные характеристики в UltraFire Cree с XM-L T6 – плата имеет металлический теплоотвод, тесно контактирующий с корпусом. Иногда в эти фонари ставят светодиод XML-U2, он более мощный, это только улучшает характеристики светового потока.

Светодиодная лента на led 2835

Светодиодные ленты (СЛ) широко используются как для освещения, так и в декоративных целях. Поэтому об этом изделии, собранном на светодиодах smd 2835, стоит поговорить отдельно, как о наиболее популярном и доступном.

Светодиодная лента smd 2835 обычно собирается из smd светодиод мощностью 0.2 Вт, поскольку охлаждение более мощных приборов ленте с относительно тонкими токопроводящими дорожками весьма проблематично. Количество smd полупроводников на 1 м СЛ может быть разным – 60 или 120. Напряжение питания – 12, 24 или сеть 220 В, причем величина его зависит от конструктивного исполнения и наличия БП, а не от количества светодиодов на метр. У изделия с плотностью светодиодов 60 шт/м удельные мощность и светоотдача, естественно, будут в 2 раза ниже.

СЛ  на 60 (слева) и 120 smd светодиодов на метр

Важно. Светодиодная лента на smd светодиодах этого типа имеет относительно высокую мощность, а потому крепить ее нужно только на металлический (обычно алюминиевый) профиль, который будет служить радиатором

По конструктивному исполнению светодиодная лента различается на:

  • герметичную;
  • пылевлагозащищенную;
  • слабозащищенную;
  • без защиты.

Выбирая прибор, обязательно учти, в каких условиях ему придется работать. Покупай ленту только с соответствующей степенью защиты от окружающей среды.

Теперь по мощности и светоотдаче. Зная мощность одного светодиода, нетрудно посчитать удельную мощность самой СЛ. Для изделия с 60 диодами на 1 м удельная мощность будет составлять 0.2*60=15 Вт/м. Для 120-диодной ленты, соответственно, 30 Вт/м.

Естественно, эти расчеты справедливы лишь для фирменных изделий, изготовленных из настоящих светодиодов, а не из подделок. Но подвох здесь в том, что на мировом рынке 90% лент изготовлены именно на основе китайских smd 2835! Более того, нередко продавцы позиционируют их как «премиум», вводя в заблуждение покупателя. Как же определить, настоящий ли это «премиум» или тебе пытаются «впарить» маломощную подделку?

Как узнать мощность светодиодов, используемых в ленте

Прежде всего, цена. Стоимость маломощной ленты в разы отличается от цены на настоящее изделие. Далее, удельная мощность. Каждый, кто знаком с арифметикой, легко просчитает, какие светодиоды установлены в ленту. Для этого достаточно заглянуть в сопроводительную документацию и нажать 4 кнопки калькулятора.

Для эксперимента заходим в Интернет и смотрим на товар. Я зашел на с виду приличный сайт и выбрал две ленты: «премиум» и «эконом». Первая ровно в 6 раз дороже второй:

  1. Светодиодная лента smd 2835 120 СW Premium.
  2. Светодиодная лента smd 2835 120 CW Econom.

Характеристики первой:

  • светодиодов на 1 м – 120;
  • удельная мощность – 8.4 Вт/м;
  • удельный световой поток – 635 лм/м;
  • напряжение питания – 12 В.

Характеристики второй:

  • светодиодов на 1 м – 120;
  • удельная мощность – 9.6 Вт/м;
  • удельный световой поток – 360 лм/м;
  • напряжение питания – 12 В.

Посмотрим, что это за премиум. Рассчитываем мощность 1 светодиода: 8.4/120=0.07 Вт. Световой поток одного светодиода: 635/120=5.3 лм. Приплыли… Этот «премиум» собран на китайских светодиодах мощностью 0.09 Вт со световым потоком 8 лм. Причем, чтобы сие чудо проработало подольше, конструкторы обеспечили диодам  облегченный режим. Они сильно уменьшили потребляемую мощность токоограничивающими резисторами, что вызвало уменьшение светового потока в полтора раза.

Что же тогда вставили в ленту эконом? Считаем. Мощность светодиода: 9.6/120= 0.08 Вт. Световой поток рассчитывать не будем: очевидно, что он в 2 раза ниже, чем у предыдущей модели. Какой кристалл воткнули находчивые разработчики в корпус светодиода smd 2835? Об этом известно только самому производителю. Можно лишь предположить, что умельцы в корпус smd 2835 встроили кристалл из smd 3528, а то и из чего похуже. А может, они для привлекательности просто завысили удельную мощность, но забыли пересчитать световой поток, кто знает.

Как я уже говорил выше, низкокачественные подделки нередко сопровождаются документацией, в которой характеристики могут существенно завышаться. Поэтому метод расчета по заявленным характеристикам может не сработать. Здесь останется ориентироваться лишь на стоимость и на визуальную яркость.

Есть еще один вариант: измерить сопротивление токоограничивающего резистора, рассчитать ток через него, а по току судить о мощности включенных в его цепь светодиодов (обычно их 3, реже 5). Но этот метод требует специальных знаний, а потому здесь я его рассматривать не буду.

Какой драйвер нужен для данного светодиода?

От выбранного драйвера зависит максимальная яркость led и количество режимов работы. Типичный драйвер для светодиода Cree XM-L T6 должен соответствовать следующим параметрам:

  • номинальное входное напряжение – 4.2 В;
  • сила тока на выходе до 3 А.

Задачей устройства является обеспечивать стабилизацию выходного тока в узких пределах. Это гарантирует надежное свечение сверхъяркого led и высокий срок эксплуатации. Часто характеристики драйвера предусматривают 5 режимов работы разной мощности. Но бывают варианты. На видео показана схема, как собрать драйвер своими руками.

Используется дешевый микроконтроллер, МОП-транзистор, резистор и конденсатор.

Размер кристалла

При близком рассмотрении вы видите темную точку под желтым люминофором, это и есть кристалла. Самой важным параметром всего диода является размер кристалла. От его размеров зависит количество люмен и сила тока, на которой он сможет работать в номинальном режиме.

Единицей измерения служит «mil», это одна тысячная дюйма, в миллиметрах 0,0254. Для удешевления стоимости , ставят лед чип поменьше и дают ток побольше. Он работает поярче, но не долго.

Мощные светодиодные матрицы COB обычно состоят из кристаллов на 1W, их количество соответствует полной мощности. Уменьшение размера,  позволяет оставить количество неизменным.

Соответствие мощности и размера:

  1. 45*45mil = 3W;
  2. 45*45mil = 1W;
  3. 30*30mil = 1W с натягом;
  4. 24*40mil= 0,75W;
  5. 24*24mil = 0,5W;
  6. около 20mil = 0,5W для SMD5730;
  7. около 8mil =0,08W для SMD

Чтобы проверить размер, приходится разбирать светодиод полностью. Убирать прозрачный поликарбонатный колпак, снимать слой желтого люминофора. Затем применяю цифровой штангенциркуль или микрометр, смотря чем удобней подлезть.

Светодиоды видимого спектра2125

Светодиоды видимого спектра — светоизлучающие полупроводниковые приборы, популяризация которых находится вне конкуренции на рынке осветительных приборов.

Многочисленный ассортимент светодиодной продукции известных производителей Betlux, Kingbright, Cree, Протон, ЗАО «Оптоган» разделяет массу изделий на типы и группы, в свою очередь, определяющие мощность, конструктивное исполнение, и цвет свечения.

Наиболее распространенные — круглые светодиоды, уже давно пустившие корни в производстве различных осветительных приборов.

Сверхъяркие светодиоды белого свечения в портативных фонарях давно сменили прожорливые лампы накаливания, светодиоды с большим углом рассеивания незаменимы в уличной рекламе, новогодние гирлянды, подсветка витражей и витрин, дорожные знаки, электронные табло, медицинские и измерительные приборы, это далеко не полный перечень применения круглых светодиодов. Подобрать необходимый компонент Вам поможет перечень основных параметров: цвет свечения, длина волны, размер линзы, видимый телесный угол свечения, сила света, рабочий ток и напряжение питания.

Чип-SMD светодиоды — керамические светодиоды для поверхностного монтажа, современный тип изделий с большим углом рассеивания, широко применяющийся в портативной микроэлектронике для подсветки клавиатур и дисплеев, а так же, для изготовления светодиодных лент и осветительных ламп. Данные компоненты характеризуются своим типоразмером, цветом свечения и силой света, что необходимо учитывать при подборе из каталога.

Большой угол рассеивания, за счет имеющейся в конструкции линзы, жесткое конструктивное исполнение с четырьмя выводами, что выполняет надежный монтаж на печатную плату, высокая яркость свечения кристалла, более длительный срок службы.

Эти характеристики свойственны применению светодиодов «Пиранья» в автоэлектрике, световых коробах наружной рекламы.

Мощные светодиоды компании Betlux охарактеризовали себя, как источники яркого света для изготовления светильников и прожекторов, и являются альтернативной заменой люминесцентных и галогенных ламп.

Белые светодиодные модули компании ЗАО «Оптоган » характеризуются матричной сборкой из множества единичных элементов, соединенных между собой последовательно/параллельно, создавая мощный источник света, не заменимый в промышленном и архитектурном освещении. Параметры модулей зависят от их конфигураций (квадрат или прямоугольник), количества включенных элементов, максимального рабочего тока, угла рассеивания, напряжения питания, цвета свечения (холодный или теплый).

Разновидностью светодиодных матриц являются световые полосы, шкалы.

Важно

Пластиковый прямоугольный корпус линейной шкалы разделен на сектора, линейка размещенных в них светодиодов, излучают прямой свет через матовые выходные окна.

Такие конструкции с успехом зарекомендовали себя для построения светодиодных индикаторов выходной мощности усилителей НЧ, например, тип изделия DC -7 G 3 HWA.

Посмотреть и купить товар вы можете в наших магазинах в городах: Москва, Санкт-Петербург, Волгоград, Воронеж, Екатеринбург, Ижевск, Казань, Калуга, Краснодар, Красноярск, Минск, Набережные Челны, Нижний Новгород, Новосибирск, Омск, Пермь, Ростов-на-Дону, Рязань, Самара, Тверь, Тула, Уфа, Челябинск. Доставка заказа почтой или через салоны «Евросеть» в следующие города: Тольятти, Саратов, Барнаул, Ульяновск, Тюмень, Иркутск, Ярославль, Оренбург, Томск, Кемерово, Хабаровск, Владивосток и др.

Товары из группы «Светодиоды видимого спектра» вы можете купить оптом и в розницу.

Таблица цоколей автоламп с мощностью

Если вы решили установить светодиодную лампу для авто, то посмотрите на маркировку галогенки и узнайте её цоколь. По таблице вы узнаете, какую яркость  она должна давать, чтобы она была полноценной заменой галогеновой.

В таблице указаны цоколи только для головного света.

Маркировка цоколяМощность галогенкиЯркость , Люмен
H155w1550
H355w1450
H460w1650 дальний 1000 ближний
H755w1500
H835w800
H965w2100
H1155w1350
HB260w1500 дальний 910 ближний
HB360w1860
HB451w1095

Световой поток светодиодки должен быть примерно равный яркости галогенки, а в лучшем случае превышать её. Если этого не получается, то откажитесь от установки или увеличьте свой бюджет на покупку, ведь хорошая и качественная будет служить вам в несколько раз больше галогенной.

Отдельно упомяну про световой поток габаритов автомобиля, он должен быть от 50 до 100 Лм для передних габаритных светодиодных ламп W5W T10. Для габарита с цоколем P21W оптимально от 200 до 300 Лм.

Пример замеров

Измерение параметров проводил на диодах от автомобильных светодиодных ламп H4, H7, H11. В фотометрическом шаре измерил световой поток лампочек прогретых в течение 60 минут до рабочей температуры. Подключал термопару, чтобы проверить нагревание светодиода. Замерил мощность лабораторным блоком питания.

Мне приходится много общаться с представителями различных компаний, начиная от менеджеров по развитию и до директоров и владельцев бизнеса. Более 90%  плохо разбираются с светодиодах.

Автолампы H4

Светодиодные лампы для авто H4 в холодном состоянии имели мощность 22W, через 20 минут энергопотребление падало до 12W. На ближнем свете стояли Cree XHP50, на дальнем Philips MZ. Сперва меня удивило такое сочетание, зачем они поставили совершенно разные LED чипы, ведь должно быть какое то объяснение.

Потребление энергии на КРИ и Филипсах снижалось  практически одинаково. Предположил, что неисправен драйвер, разобрал лампы и подключил к лабораторному источнику тока. Потеря мощности была аналогичной, как на родном источнике питания лампочек.

Затем проверяю ВАХ лабораторным блоками и высокоточными мультиметрами,  сравниваю с ВАХ из спецификаций Cree и Philips. График в 2 раза ниже, чем  должно. Только 1 светодиод показал ВАХ близкую к спецификациям из даташита.

Настоящий Philips MZ при подаче  питания 2,8 вольт должен обеспечивать 7,84W, сила тока 2,8 Ампера. Образец из автомобильной лампы на этом же напряжении 2,8В отдаёт только 4,48W.

  • 7,84W — 4,48W = 3,36W разница
  • 4,48W / 7,84W = 57%
  • 100% — 57% = 43%

Получается мощность ниже чем на графике на 43%. По моим многочисленным измерениям, подделки имеют мощность ниже на 30-40%.

Установка светодиода вместо лампы накаливания

У многих в старых вещах пылятся коногонки или фонари на лампе накаливания и вы можете легко сделать его светодиодным. Для этого есть либо готовые решения, либо самодельные.

С помощью разбитой лампочки и светодиодов, если добавить немного смекалки и припоя, можно сделать отличную замену.

Железный бочонок в данном случае нужен для улучшения отвода тепла от LED. Далее нужно припаять все детали друг к другу и закрепить клеем.

При сборке будьте аккуратны – избегайте замыкания выводов, в этом поможет термоклей или термоусадочная трубка. Центральный контакт лампы нужно распаять – образуется отверстие. Продеть через него вывод резистора.

Дальше нужно припаять свободный вывод светодиода к цоколю, а резистора к центральному контакту. Для напряжения 12 вольт нужен резистор 500 Ом, а для напряжения в 5 В – 50-100 Ом, для питания от Li-ion 3.7В аккумулятора – 10-25Ом.

Как сделать из лампы накаливания светодиодную

Подобрать светодиод для фонарика гораздо сложнее чем его заменить. Нужно учитывать массу параметров: от яркости и угла рассеивания, до нагрева корпуса.

Кроме того, нельзя забывать об источнике питания для диодов. Если вы освоите все описанное выше – ваши приборы будут светить долго и качественно!

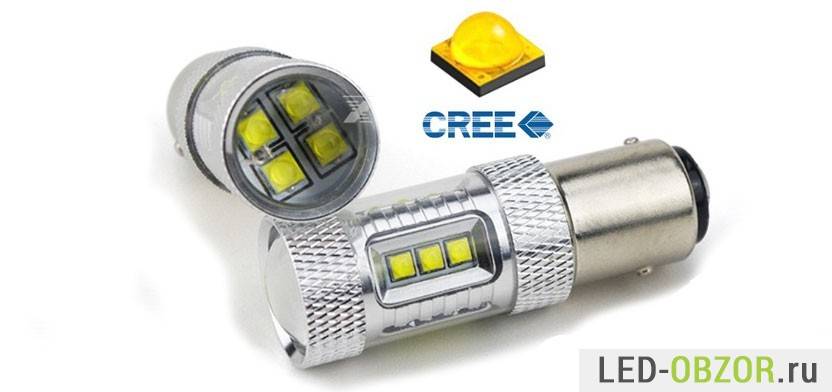

Двухконтактные светодиодные лампы P21/5W — BAY15d. Всё просто — DRIVE2

Доброго всем времени суток.У многих из нас в задних фонарях наших автомобилей используются двухконтактные лампы накаливания P21/5W с одновременным обозначением стоп-сигнала и заднего габаритного огня.

Когда включен габарит — горит нить накаливания мощностью всего 5 Вт, а когда нажимаете на педаль тормоза — загорается вторая нить мощностью аж 21 Ватт.

Когда у вас АКПП и вы стоите в пробке с нажатой долго (очень долго) педалью тормоза — стеклу фонаря в секции стоп-сигнала жарко. Очень жарко. К тому же (21+5) : 14 = почти 2 Ампера каждая лампа или 4 Ампера — суммарная нагрузка на генератор.

Совет

А эти 4 А могли бы просто заряжать АКБ, а не греть фонарь и улицу.Ночь, улица, фонарь, аптека,Бессмысленный и тусклый свет.Живи еще хоть четверть века —Все будет так. Исхода нет.

Исход есть! — поступим как обычно — заменим бессмысленный и тусклый свет на осмысленный и яркий.

Набор КИТ как обычно состоит

Zoom

Алюминий фольгированный, а точнее уже готовые платы стабилизаторов тока и платы подложки под 5 светодиодов в размере 3,5х3,5 мм, радиаторы ламп от токарь и К, и те самые пресловутые Р21/5W -которые нужны нам в качестве двухконтактных цоколей

Вторая половина КИТ набора:

Zoom

Собственно вся электронная начинка — красные светодиоды Cree xp-e2, стабилизаторы тока NSI, и для развязки сигналов стоп-габарит — диоды SS28

Вот что отдают красные светодиоды Cree XP-E2.

Zoom

84 люмен умножаем на 5 светодиодов = получаем 420 люмен с одной лампы

Как травил, лудил, паял рассказывал уж много раз

Zoom

получились вот такие платы подложки со светодиодами. Платы приклеил к радиаторам на теплопроводящий клей

А стабилизаторы получились вот такими

Zoom

Надеюсь все понятно. Никаких дросселей, конденсаторов и рт4115

И далее плату стабилизатора вовнутрь лампы замостил

Zoom

прекрасно помещается внутри

Припаял минусовые плюсовые провода

Zoom

А цоколи просто взял и приклеил на цианакрилат

По размеру лампы чуть длиннее чем стекляшки, по диаметру — идентичны

Zoom

По длине как видим они длиннее, но я осмелюсь утверждать, что в стекло фонаря они не упираются.

Zoom

Как и обещал — они 2х контактные. Надеюсь я не перепутал вход габарит и вход STOP

И нагреть они фонарь не смогут просто физически. Токи слишком малы. В режиме габарит на токе 60 мА — они ледяные. В режиме стоп на токе 440 мА за 30 минут нагрелись примерно до 60 град. Стеклянные лампочки (информация для справки) греются до 300 — 350 град. (Прикуривать можно)И крайнее фото. Признаюсь честно — на фото машина моя.

Обратите внимание

Стоп правда у меня не двухконтактный. Обычная лампа стоит P21W, стекло фонаря красное

И теперь внимание: на этом фото слева — лампа светодиодная. Те же 5 штук Cree XP-E2 на токе 440 мА

Справа — стеклянная лампа накаливания, мощностью 21 Ватт. Которая из них ярче? (из той же серии фото “какого цвета платье”?)Ночь, улица, фонарь, аптека,Осмысленный и яркий свет.

Свети еще хоть четверть века —

Все будет так. Ресурс — 100 лет

Подробные характеристики

Световой поток cree t6 зависит от температуры цвета, для этого вводится характеристика – бин светодиода. Если рассматривать указанную модель, то существует 8 вариантов бинов. Они обозначаются цифрой и латинской буквой, например, 0D, 2A,3B и так далее. Бину соответствует определенная температура цвета с допустимым отклонением. Например, Cree XM-L T6 4C – будет иметь нейтрально белый оттенок. Производитель предусматривает комплекты поставки наборов с разными бинами, потому что технологически невозможно выделить конкретный. Существует 6 типовых наборов поставки, 5 из которых относятся к холодному белому свечению, 1 – к нейтральному. На оригинальной упаковке всегда указан код комплекта 50, 51, 53, Е1, Е2 или Е3. Кроме cree t6 wc в серии XM-L существует еще 14 групп. Минимальный световой поток и самый желтый оттенок будет у группы S4, а максимальный и, соответственно, фиолетовый оттенок у группы U2.

Это интересно: Характеристики мощных светодиодов 5730 и их применение — освещаем детально

Фонарь Fenix RC05 Cree XP-G2 R5 Black (RC05)

В длительной поездке, в путешествии, да и просто по вечерам, нам может понадобиться дополнительное освещение, которое обеспечит хороший фонарь.

Модель Fenix RC05 как раз рассчитана на такие случаи.

Этот небольшой по габаритам фонарик будет вас сопровождать повсюду, где это нужно, давая достаточно света, чтобы вы чувствовали себя комфортно, выбирая дорогу или разыскивая упавший предмет.

Максимально возможная яркость луча для данной модели составляет 300 люмен. При этом, дальность его распространения равна 90 метров. Эти показатели соответствуют режиму Turbo. Следующим по яркости является режим High.

Важно

Он дает 150 люмен яркости при дальнобойности 60 метров. В режиме Mid яркость освещения равна 50 люмен, а дальность луча — 37 метров. Ну а самый минимальный по яркости режим — Low. Он дает 5 люмен света с дальностью луча 11 метров.

Яркость сигналов в режиме Strobe — максимальная и равна 300 люмен.

Переключение режимов осуществляется посредством всего одной кнопки, расположенной на боковой поверхности корпуса RC05 ближе к голове фонаря. Его включение также можно заблокировать, если нажать на кнопку двойным щелчком. Эта функция поможет избежать случайной разрядки фонаря во время перевозки.

Для поддержания работы RC05 потребуется всего один аккумулятор размера 14500. Если выбрать фирменный элемент питания Fenix на 800 мАч, то его энергии хватит до 40 часов. Также подойдет обычная пальчиковая батарейка (АА). Но производители предупреждают, что режим Turbo доступен только при использовании аккумулятора.

Кроме того, в этом режиме фонарь довольно сильно нагревается, и чтобы избежать связанных с этим неисправностей, режим Turbo отключается после 5 минут работы, чтобы фонарик мог немного остыть. После разрядки аккумулятора, его можно заменить новым либ зарядить.

В комплекте с фонариком есть специальный кабель, позволяющий зарядить элемент питания 14500 прямо в корпусе фонаря.

К другим защитным механизмам, продлевающим срок службы фонаря, относится стабилизация яркости луча в каждом режиме работы, защита от переполюсовки при неправильной установке батарейки, полная гидроизоляция корпуса.

Кстати говоря, корпус фонаря выполнен из ударопрочного алюминия. Стекло линзы закалено и покрыто просветляющим веществом. В торцевую часть корпуса встроен магнит, а потому фонарь можно легко крепить к любым металлическим предметам, если вы используете его на природе.

Особенности:

  • Яркость света — 300 люмен
  • Доступных режимов — 5
  • Модель светодиода — XP-G2 R5
  • Встроенная защита от перегревания
  • Драйвер для стабилизации яркости
  • Удобная система управлени
  • Водонепроницаемый корпус
  • Материал корпуса — алюминий
  • Фонарь работает на 1 аккумуляторе 14500
  • Возможно использование пальчиковой батарейки

Виды светодиодных лент и их разнообразие. О лентах 5050 и 3528

Светодиодному освещению все чаще и чаще отдается предпочтение в качестве подсветки интерьера, а светодиодная лента стала мощным инструментом с большими возможностями.

Как мы уже узнали, светодиодная лента универсальная и широко применяемая деталь в освещении, разнообразной подсветке интерьера, да и вообще в архитектуре. Однако, каждая область применения ленты, означает новые требования к ней, поэтому существуют множество моделей и видов лед-лент.

Сама led-лента может применяться по разному в интерьере, поэтому делится на несколько видов. Обычно, ленты маркируются буквами SMD (Surface Mounted Device — дословный перевод – прибор, монтируемый на поверхность) и за этими буквами следуют цифры, которые обозначают размеры светодиода.

Виды светодиодных лент, обозначение и напряжение

– Светодиодная лента 5050 диоды большого размера ( 5х5 мм), с высоким уровнем яркости. В одном диоде имеют три кристалла. Мощность 0,24 Вт. и напряжением 12 Вольт.

– Светодиодная лента SMD 3528 – часто встречающийся тип, ставится на ленты горизонтального свечения. Размер светящего элемента 2,8 х 3,5 мм. Мощность 0,08 Вт.

– Led лента SMD3010 – используется преимущественно в лентах бокового свечения. Размер светодиода 1х3 мм. Мощность 0,08 Вт.

– Led лента RGB – разноцветная лента.

Лучшие светодиодные лампы для автомобиля H4 повышенной яркости

Несмотря на аналогичную мощность, лампы повышенной яркости – с увеличенным световым потоком дают более яркий свет, тем самым увеличивая длину и область захвата светового луча. Лидеры в данной области все те же, цена приведена к каждому конкретному образцу.

H4 Philips X-Treme Ultinon

Показатели освещенности в два раза выше галогеновых и равны 30 килолюксам. Легкая установка, но сам блок в основание для фары врядли поместится. При тестировании потребляет 21,6 W. Светит белым светом без синевы. Светотеневая граница в пределах нормы, граница четкая. Показатели дальнего света 112 kLux и превосходят галоген.

H4 Philips X-Treme Ultinon

Технические характеристики:

Ослепление, kLux

3

Цветовая температура, К

6500 (арктический белый люксеон)

Напряжение, В

12

Мощность, Вт

23

Режим работы

Ближний / Дальний

Цена комплекта 8300 руб.

Плюсы:

  • гарантия 3 года;
  • для авто ближнего и дальнего свечения.

IPF Head LED 6500 K 341HLB

Лампочки для автомобильных фар от японского производителя. Заявленная максимальная яркость 4200 люменов. Цветовая температура 6500 К приближенная к ксеноновому. Установлена система охлаждения. Подключение без переходников.

IPF Head LED 6500 K 341HLB

Технические характеристики:

Ослепление, kLux

3

Цветовая температура, К

6500 (арктический белый люксеон)

Напряжение, В

12

Мощность, Вт

24

Режим работы

Ближний / Дальний

Цена комплекта 18900 руб.

Плюсы:

  • двойного действия – ближний дальний;
  • правильная горизонтальная геометрия пучка, комфортная и для водителя, и для встречных участков ДД.

Минус:

высокая стоимость – за такую цену можно приобрести комплект светодиодных линз.

Narva H4 Range Power Led 6000 K

Диодные лампы в фары. Компактная форма помещается в большинство фар различных марок автомобилей. Не слепит водителя на встречке. Система охлаждения увеличивает срок службы и оберегает от перегрева. В отличие от 4Drive не будут слепить машины и пешеходов.

Narva H4 Range Power Led 6000 K

Технические характеристики:

Цветовая температура, К

6000 (максимально близко к свету солнца)

Напряжение, В

12

Мощность, Вт

15,8

Режим работы

Ближний / Дальний

Цена комплекта (2 шт.) – 3890 руб.

Плюсы:

  • пыле- и влагозащита по стандарту IP65;
  • продуманная система отвода тепла;
  • в течение 1500 цветовая температура остается стабильной.

Минус:

китайское производство.

Optima LED Ultra Control H4 4800K 9-36V (UC-H4)

Данные светодиоды для авто имеют широкий диапазон допустимого напряжения, что позволяет подключать их в грузовые автомобили или мототехнику. Конструкция оснащена светодиодами от Филипс Luxeon Z ES. Они нагреваются на 40-80°С. Светоотражатели не выгорают, благодаря равномерному распределению тепла.

Optima LED Ultra Control H4 4800K 9-36V (UC-H4)

Параметры:

Цветовая температура, К

4800 (солнечный свет)

Напряжение, В

9-36

Мощность, Вт

28

Режим работы

Ближний / Дальний

Стоимость комплекта 6400 руб.

Плюс:

  • обещают до 20000 часов работы;
  • двойное охлаждение;
  • компактные размеры и малый диаметр – подходят даже для фар закрытого типа.

Минус:

производство Китай.

Светодиодные ленты SMD 3528

На ленте из SMD 3528 бывает
60, 120, 180 или 240 светодиодов. Сначала на поверхность монтируются дорожки,
проводящие ток, чипы и резисторы.

В чипе один или три кристалла. Диоды группируются по три, в группе может быть 1 или 3 резистора (в зависимости от параметров чипов). Светодиодная лента, состоящая из источников с одним кристаллом, монохромная (свечение одноцветное). Если в диоде 3 кристалла, полоса цветная, цвет свечения возможно менять.

Способ размещения чипов на поверхности
зависит от их количества (определяется на погонный метр). Если отрезке длиною в
метр 60 или 120 SMD 3528, они размещены в 1 ряд. Если чипов 180, группы по 3
размещены поперек, если 240 – в 2 ряда, группы состоят из 6-и элементов.
Мощность погонного метра модуля напрямую зависит от количества источников
света. Если их 60, мощность 4-5 Вт. При 120-и чипах показатель увеличивается до
9,5-10. Самые мощные изделия, у которых на метре 240 диодов – 16,5-17 Вт.

Чтобы было легче подобрать полосу под
интерьер, плата красится в белый, желтый, коричневый и черный цвет. Чипы, резисторы
и дорожки покрываются лаком, силиконом или герметиком. При первом варианте
отсутствует защита от влаги. Силикон от воды защищает частично, готовое изделие
маркируется IP65. При нанесении герметика маркировка IP67 и IP68.

Самые мощные линейки на основе SMD 3528 (240 чипов на метр) создают световой поток 1500 лм при мощности 20 Вт и напряжении 24 В, самые экономичные (60 чипов на метр) – 300-400 лм при мощности 5 Вт и напряжении 12 В. Для монтажа на обратной стороне модуля есть клейкая лента.

В бытовой электросети ленты из SMD 3528
подключаются через драйвер на 12 или 24 В. Нельзя подключать отрезки длиннее
5-и метров. Мощность драйвера должна соответствовать мощности модуля

При
подключении важно соблюдать полярность

Параметры для ближнего и дальнего

Лампа H4 ближнего и дальнего света с активным охлаждением

Особое внимание уделим фарам ближнего и дальнего света. В зависимости от конструкции фары, есть два вида:

  • популярная комбинированная H4, две нити накала, ближний и дальний в одной;
  • если оптика раздельная, то ближний обычно H7

В этом случая яркость не должна быть меньше, чем у галогеновой, в худшем случае должна равняться. Чаще всего ближний свет составляет от 1000 Лм, дальнего от 1500 Лм. Получаем, что  лампочки должны иметь мощность минимум 10 и 15 соответственно. При такой мощности уже необходимо иметь активную систему охлаждения с вентилятором, иначе она будет перегреваться, деградировать, люминофор выгорать. Рабочая температуру светодиода не должна превышать 85 градусов цельсия.

Прочитайте мой обзор «Светодиодные лампы H4 для ближнего и дальнего», подробно расписал плюсы и недостатки.

Результат установки зависит от конструкции вашей фары. В половине случаем удается получить хороший световой поток на ближний свет, но плохой дальний для цоколя H4. Так же бывает и результат наоборот, дальний хороший, ближний нет. Многие жалуются на плохую освещенность во время дождя по сравнению с галогенными.

Светодиодные лампы для автомобиля в фары ближнего света – законно или нет?

Установка диодов будет только считаться внесением изменений в конструкцию транспорта. Не существует конкретных требований, определяющий условия использования в фарах головного света светодиоды. Только по ксеноновым есть ограничение на законодательном уровне.  Выражаясь иначе, если режим работы головного света не нарушен, то ни административным взысканием, ни лишением прав это не грозит.

Всего в мире существует 9 маркировок. На каждой фаре должна стоять своя маркировка, означающая, какой источник света должен применяться в данном случае.

Если вы установили ксеноновый свет, это будет считаться нарушением работы транспортного средства, и будет квалифицироваться по части 3 статьи 12.5 КоАП РФ.

Если установлена оптика, не соответствующая маркировке фары, это влечет предупреждение либо 500 рублей штрафа, согласно пункту 1 части 3.1 статьи 12.5 КоАп РФ – тип световых приборов не соответствует конструкции транспортного средства.

ВИДЕО: Какие лампы лучше не покупать

Ремонт фонариков

К сожалению цена таких фонариков довольно большая, как и самих диодов. И не всегда есть возможность приобрести новый фонарь, в случае поломки. Давайте разберемся как поменять светодиод в фонарике.

Для ремонта фонарика необходим минимальный набор инструментов:

  • Паяльник;
  • флюс;
  • припой;
  • отвёртка;
  • мультиметр.

Чтобы добраться до источника света нужно отвинтить головную часть фонаря, она обычно закреплена на резьбовом соединении.

В режиме проверки диодов или измерения сопротивления проверьте исправность светодиода. Для этого прикоснитесь щупами черным и красным к выводам светодиода, сначала в одном положении, а затем поменяйте местами красный и черный.

Если диод исправен – то в одном из положений будет низкое сопротивление, а в другом – высокое. Таким образом вы определяете, что диод исправен и проводит ток только в одном направлении. Во время проверки диод может излучать слабый свет.

В противном случае в обеих положениях будет короткое замыкание или высокое сопротивление (обрыв). Тогда нужна замена диода в фонаре.

Теперь нужно выпаять светодиод из фонаря и, соблюдая полярность, впаять новый. Будьте внимательны при выборе светодиода, учтите его потребление тока и напряжение, на которое тот рассчитан.

Если вы будете пренебрегать этими параметрами – в лучшем случае фонарик будет быстро садиться, в худшем – драйвер выйдет из строя.

https://youtube.com/watch?v=Zb-WTR2b6ts

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
