Как сделать светильник из светодиодной ленты своими руками?

15.02.2018

Довольно часто в помещениях можно увидеть освещение со светодиодами. Связано это с тем, что светодиоды обладают отличными характеристиками в вопросе освещения, а также являются энергосберегающими в своем роде.

В настоящее время большой популярностью пользуется светильник из светодиодной ленты, выполненный своими руками.

Стоимость таких приборов в готовом виде довольно высока, поэтому некоторые потребители желают самостоятельно выполнить такое изделие.

Лента светодиодная

Лента со светодиодами выглядит как прорезиненная плата. При этом она довольно гибкая. Здесь же и размещены светодиоды. Благодаря удобству конструкции не составит никакого труда выполнить светильник из светодиодной ленты своими руками. Затем устанавливать готовое изделие можно в любом месте.

Лента устроена таким образом, что есть возможность делить ее на кусочки требуемого размера. Помимо этого, полоса имеет самоклеящуюся прослойку, за счет чего устанавливать ее можно в любом месте.

Производители предлагают различные варианты в вопросе установки светодиодов, отличаться они будут направленностью и мощностью светового потока.

Самодельный светильник из светодиодной ленты можно выполнить из разного формата

Важно лишь придерживаться рекомендаций относительно сборки, учитывая особенности ленты

Следует знать, что такие лампы выступают, как правило, дополнительными источниками освещения. В виде основного же необходим несколько иной формат люстры. Светодиоды отлично подойдут для подсветки шкафчиков, рабочего стола и подобных элементов мебели.

Ленты из светодиодов с разнящимися характеристиками могут быть применены практически везде, где есть потребность в искусственном освещении. О преимуществах светодиодов перед обычной лампой можно говорить много. Прежде всего, необходимо выделить основные характеристики:

• экономичность;
• большой период функционирования;
• разнообразие в сочетаниях цвета;
• исходные материалы доступны для потребителей.

Материалы для светильника

У ленты довольно высокая гибкость, за счет этого выполнить изделие можно в самом различном формате. Но при этом будут общие принципы в сборке для светильников любых моделей.

Прежде всего потребуется подготовить все материалы, которые будут участвовать в сборке. Это необходимое условие, чтобы конечный результат получился качественным и радовал хозяев жилища.

Подготовить необходимо будет такие материалы:

• непосредственно светодиодную ленту с необходимыми параметрами светодиодов;
• шурупы;
• алюминиевый уголок, который можно заменить пластиковым коробом;
• выключатель.

Также стоит позаботиться и об инструментах:

• дрели;
• карандаше с линейкой;
• электрическом лобзике;
• плоскогубцах.

Когда все требуемые материалы и инструменты готовы, можно приступать к самой сборке будущего изделия.

Процесс монтажа

Существует немалое число вариаций того, как можно сделать светильник с помощью светодиодной ленты.

Конкретный вариант будет определяться лишь тем, какой именно прибор хочется видеть в конечном счете. Они же представлены в следующих разновидностях:

• горизонтальный;
• вертикальный;
• с ножками.

Большинство этапов, которые потребуется исполнить в процессе сборки, не будут зависеть от вариации конечного прибора. Именно из-за этого они будут одинаковыми.

Сборка будет происходить поэтапно:

• прежде всего потребуется отмерить длину угла;
• затем просверливается требуемое отверстие в нем, благодаря нему изделие и будет закреплено на выбранной поверхности на шурупах;
• уголок нужно закрепить на выбранной территории;
• в место, где сделано отверстие, потребуется установить выключатель, также на месте, где имеется разрез, нужно припаять провода;
• ленту стоит обработать ацетоном, чтобы ее поверхность стала обезжиренной;
• к уголку крепится непосредственно сама лента.

Чтобы выполнить все гладко, лучше вначале приклеить слегка, а только убедившись, что все сделано ровно, разровнять ее по всей поверхности.

после этого потребуется подключить все провода, как правило, мощность для таких приборов выбирают в 12 В.

Таким образом, на выходе получится прибор освещения, который можно устанавливать горизонтально. Отличный вариант, чтобы установить подсветку на рабочую поверхность на кухне. Помимо этого, и в других комнатах такие светильники пользуются спросом, например в детской. Очень удобно размещать их на выделенных полках.

Как дополнительный источник света, вариант со светодиодным светильником является оптимальным. Поскольку его можно использовать в качестве подсветки и он не будет раздражать глаза. Причем выполнить его собственными силами не составит никакого труда.

Подсветка лестницы с датчиком движения, схема с пояснением

Согласно опыту, подключение датчика движения, как и обычного выключателя, дело простое. Как и схема его подключения.

При  условии, что источник света должен быть все время включен и неперемещаем, в состав схемы вводят выключатель путем его параллельного подключения к датчику движения.

В итоге, он при включении выключателя подключится по другой цепи в обход датчика, а при неработающем в этот момент выключателе датчик движения проконтролирует состояние освещения.

Несколько датчиков движения

Иной раз из-за специфики конфигурации нереально физически охватить весь объем за счет одного только устройства. Тут подключают параллельно несколько датчиков друг к другу.

Можно обзавестись потолочным детектором с обзором в 360 град. Все это начнет работать, как только обнаружится движущийся человек, как на первом, так и на втором этаже. Это удобно, ведь вы будете избавлены от надобности размещения нескольких выключателей. Просто подключите устройство к сети и светильнику.

Познакомьтесь еще с одной схемой освещения лестницы с датчиком движения и выключателем.

Схема с пояснением

Для монтажа подсветки ступеней не надо много навыков и материала. Подготовьте схему освещения, найдите место, определитесь с типом расположения устройства.

Например, вы решите подсветить ступени светодиодной лентой. Где?

Это на ваше усмотрение:

1. в стене или на ней,
2. по бокам или снизу,
3. через ступеньку или две,
4. по ширине или по центру.

Самое простое в управлении подсветкой – подключиться к обычному выключателю. Правда, автоматическая подсветка выгоднее, вот и примените ее. Это и недорого, и просто.

Материалы:

• лента (рассчитайте, чтобы хватило на любую ступеньку с отступами от каждого края по 5 см);
• 2 датчика движения (один для на верхней, другой для нижней точки);
• контроллер;
• фотореле.

1. Чтобы света было достаточно, берите 60 диодов на 1 м. Начните установку с разрезывания ленты на нужные по длине части (но только по участкам, помеченным пунктиром). Припаяйте к контроллеру провода, чтобы подключить подсвечивающие элементы.
2. Обезжирьте место, где будет крепиться лента. Если нет возможности для скрытого освещения, возьмите алюминиевый профиль, он защитить ленту от разных неприятностей. Установите оба датчика движения, чтобы зона их действия попадала на каждую ступень и, если можно, пространство возле нее.
3. Спрячьте кабели под ступени, в кабель-канал. Смонтируйте в удобном месте распредкоробку, а рядом — блок контроллера для интеллектуального управления.
4. Соедините все, подключите контроллер к ПК и загрузите код. Затем проконтролируйте, все ли функционирует.

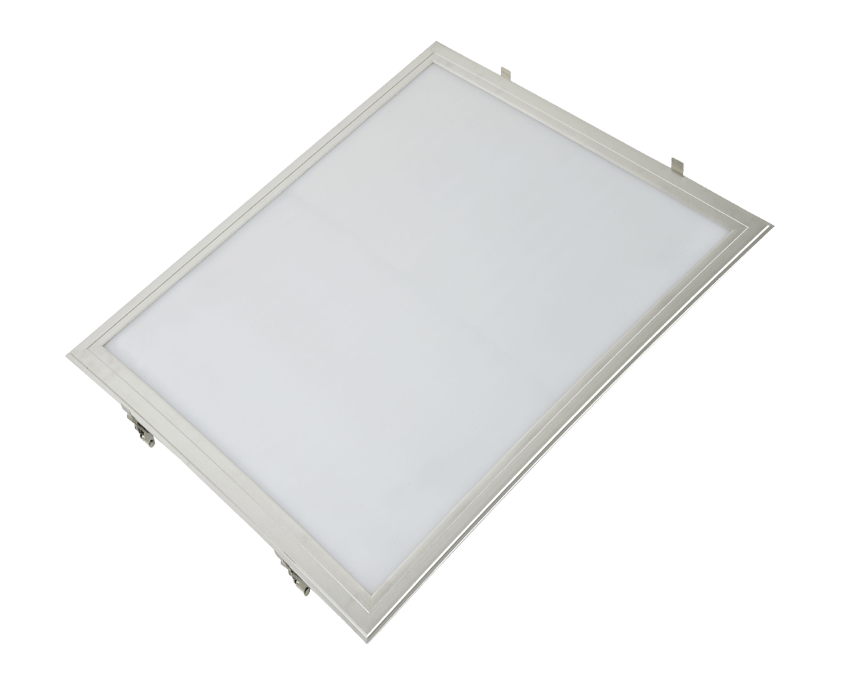

Сфера применения led панелей

Лед панели успешно используются для освещения помещений, в которых необходимо наличие повышенной освещенности, обусловленной высокой степенью зрительной работы, выполняемой на этой площади.

Это могут быть торговые залы магазинов и административные помещения, офисы и прочие объекты различного назначения (холлы, фойе и т. д.). Некоторые модели подобных led приборов предназначены для монтажа в подвесные потолки типа «Армстронг», что позволяет их использовать вместо традиционно применяемых светильников с люминесцентными лампами.

Иногда при оформлении дома и квартиры также используются светодиодные панели, что обусловлено их хорошими светотехническими характеристиками, малыми геометрическими размерами и наличием широкого выбора изделий по форме и варианту их установки.

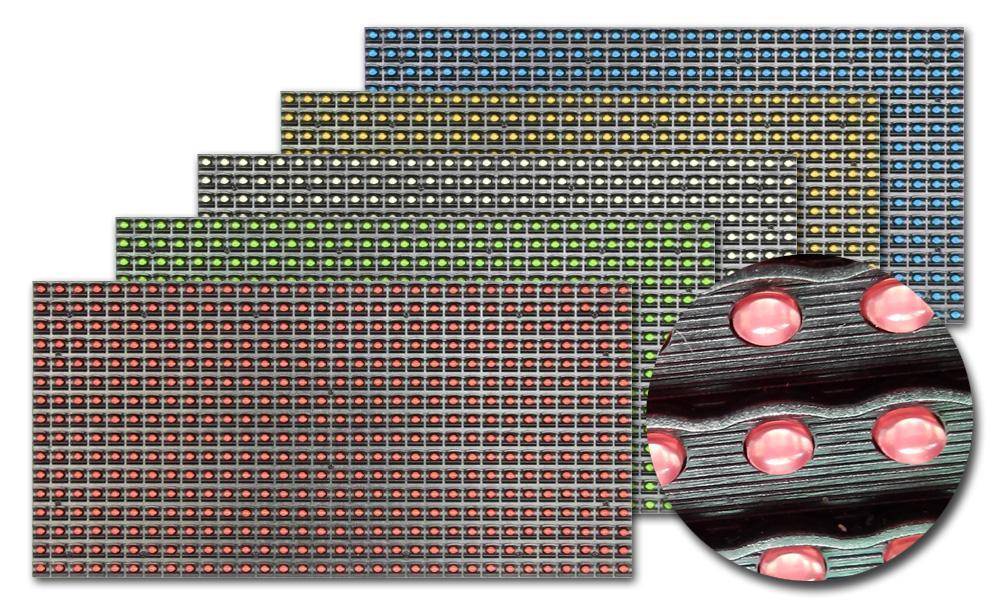

Свойства интерактивных LЕD-панелей

Одной из самых новых и при этом лучших разработок в области LЕD-технологий является светодиодная интерактивная панель. Их главной особенностью является то, что LЕD-кристаллы инициируют отдельными группами и областью в ответ на сигнал от датчика, считывающего давления или сенсоры звука/движения. К примеру, это могут быть особые устройства на полу. Каждый из шагов проходящего по нему человека включает далеко не всю панель, а лишь малый участок – и так в течение всей рабочей длины в соответствии с установленной программой. Интересно, что аналогичным образом светодиодная панель может реагировать на звуковые и световые датчики. Сделать такие устройства собственноручно не очень просто, а сейчас их можно приобрести в специализированных компаниях, предлагающих из в огромном разнообразии размеров, форм и цветовых решений.

Что такое Лед подсветка

Светодиодная подсветка создается с помощью LEDисточников света. К ним относятся лампы, ленты, панели и другие осветительные устройства. Для создания общего освещения используются лампочки из светодиодов. Подсветку многоуровневых потолков, элементов дизайна выполняют с помощью ЛЕД лент.

Плюсы и минусы

Подсветка с использованием светодиодных изделий активно используется в современном мире. Это объясняется преимуществами, которые дают светодиоды:

• стильный внешний вид изделия;
• высокая эффективность;
• экономичность;
• долгий срок службы;
• низкая трудоемкость при монтаже;
• экологичность;
• безопасность;
• функциональность;
• компактность, гибкость;
• цветовое разнообразие.

Недостаток можно выделить один – светодиодные источники стоят дороже классических аналогов. Но эта цена окупается благодаря долгой работе и малому потреблению электроэнергии.

Область применения

Светодиодная подсветка применяется везде – в квартирах, в архитектуре, на улицах, в рекламных баннерах. Также светодиоды используются в подсветке телевизоров, экранов смартфонов и планшетов.

Светильник своими руками для рабочего места

Так же не сложно самостоятельно сделать небольшой светильник на основе светодиодной ленты. При этом большое значение имеет правильно подобранный корпус. Лучше всего для этого подходит неработающая люминесцентная лампа. Например, для качественного освежения будет достаточно лампы длиной 30 сантиметров.

В этом случае для светильника лучше взять светодиодную ленту типа Waterproof SMD 5050 LED Strip с такими основными параметрами:

• потребляемый ток – 1,2 А/м;
• напряжение питания – 12 В;
• угол светового излучения – 120º.

Светодиодная лента прикрепляется к внутренней части лампы. Необходимо использовать покупной блок питания либо изготовить его самостоятельно.

Подключив к блоку питания светодиодную ленту, нужно проверить работоспособность светильника.

Во время монтажа важно качественно заизолировать токопроводящие части. Если все выполнено правильно, блок питания светильника маскируется в его корпусе либо же, если он был куплен, аккуратно фиксируется около места его установки

В результате получается очень экономичная и аккуратная конструкция, которая качественно освещает рабочее место.

Что нужно знать о пайке

Самым главным моментов в работе со светодиодными лентами является правильное их нарезание на отдельные фрагменты и припаивание. Чтобы все прошло качественно, следует знать следующие нюансы проведения данного вида работ:

разрезать изделие нужно только в специальных местах. В противном случае произойдет повреждение токопроводящих контактов и прибор будет испорчен;

Место для разрезания ленты

• паять нужно аккуратно, всего на несколько секунд прикладывая жало паяльника к контактам и проводам;
• провода предварительно обязательно нужно залудить;
• после завершения пайки, контакты следует прочистить от остатков припоя.

Придерживаясь этих рекомендаций, процесс спаивания отдельных фрагментов изделия и подключение к источнику питания пройдет максимально легко и быстро.

Светодиодные решения

Несмотря на то, что такие устройства более тонкие и занимают существенно меньше места, чем люминесцентные, они также предназначены для встраивания в подвесные конструкции. Однако, низкое тепловыделение и минимальная толщина корпуса делает панельные светильники на диодах отличным решением для натяжного потолка. Они не расплавят чувствительную к нагреву пленку и могут быть установлены в самую тонкую натяжную композицию. Кроме того, диоды потребляют примерно на сорок процентов меньше энергии, чем стандартные решения.

Освещение имеет направленный характер и в этом случае, отражатель не используется, а значит, не будет рассеивать световой поток. Выбор вариантов исполнения будет еще меньше, чем в предыдущем случае – все осветительные устройства такого типа имеют форму тонкой квадратной или прямоугольной коробки без декоративных деталей.

Места, где можно использовать подобные решения, будут практически одинаковыми с предыдущим видом приборов – коммерческие помещения и офисные пространства. Однако, подобные панели можно встроить в потолок жилого дома или квартиры, оформленных в стиле хай тек или другом подобном направлении дизайна. При этом, можно найти в продаже панели, монтируемые на подвесах и являющиеся универсальным вариантом – их можно встроить в потолочную конструкцию или закрепить на тросах.

Основные типы монтажа

При установке светодиодных потолочных конструкций существуют различные типы монтирования материала. Основные это:

• встроенный — часто идет в потолок плитами типа « Армстронг » . Осуществляется замена растровых светильников или установка их в новые места поверхности.
• накладной — монтируется на потолок, изготовленный из различного материала. Монтаж происходит в несколько этапов при этом применяются дополнительные элементы: винты, рамка, планка для соединения.
• подвесной — подвешивается на специальные тросы. Также необходимы вспомогательные компоненты: кронштейны, соединительная муфта, зажим для подъема, колпачок и винты.

Основные моменты при установке светодиодной ленты для навесного потолка

При сборке светильника необходимо соблюдать большую осторожность, так как лента может легко повредиться при не осторожном обращении. Зафиксировать ленту будет значительно проще, если место ее предполагаемой установки хорошо очистить

Перед тем как приступить к монтажу светильника, надо рассчитать длину полотна и плотность, размещенных на ней светильников.

Разновидности лент со светодиодами:

SMD Количество элементов светодиода может иметь следующие значения (в расчете на 1 метр):

60 шт., используют 4,8 Вт;

120 шт., используют 7,2 Вт;

240 шт., используют 16 Вт.

SMD Количество элементов светодиода:

30 шт., используют 7,2 Вт;

60 шт., используют 14 Вт;

120 шт., используют 25 Вт.

Светодиоды на ленте

В одной кассете содержится 5 метров ленты. Если планируется изготовить светильник, превышающий длину в 5 метров, то необходимо докупить еще одну или несколько кассет. Обязательно нужно учесть важный момент – один блок питания предназначен на присоединение ленты не более 15 метров в длину. Если необходимо обрезать ленту, то сделать это достаточно просто – ее обрезают обычными ножницами, но строго по специальным меткам.

Разрезание по специальным отметкам

Рейтинг лучших квадратных приборов

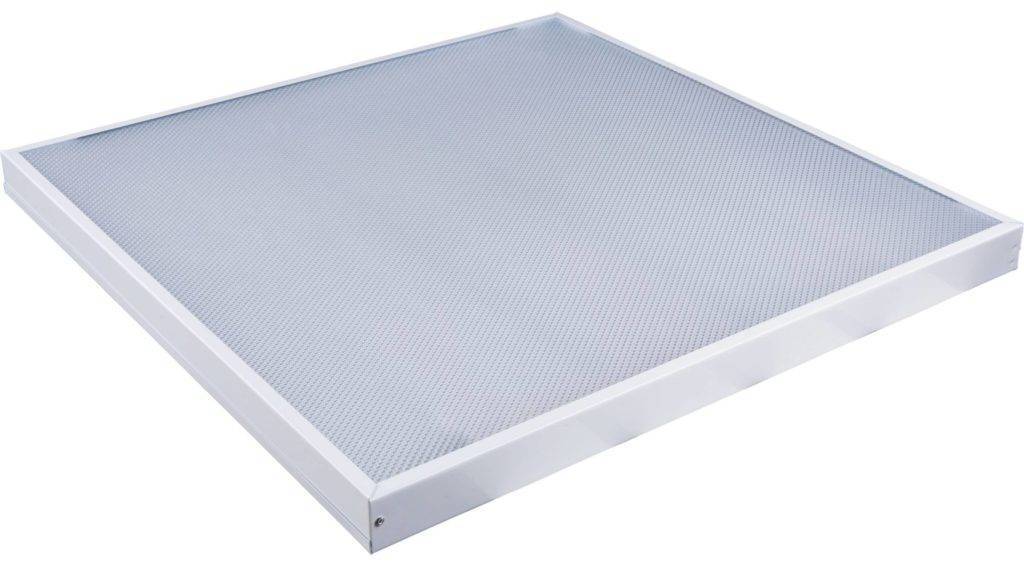

Income Light CCO 110 1 40 Вт IP40 Prizma Uni 4X18

Модель приобретается для обустройства офисных, складских, медицинских, общественных, торговых, производственных и иных помещений. При изготовлении конструкции используются современные технологии, позволяющие распределить поток света равномерно посредством рассеивателя. Относится к категории универсальных. Идеально подходит для потолочных систем Амстронг. Товар выпускается в трех вариантах крепления: подвесном, накладном или встраиваемом. Форма плафона – квадратная. Мощность – 40 Вт. Работает от напряжения в 220 В. Показатель IP40. В наборе присутствует светодиодная лампа и драйвер. Корпус выполнен из прочной стали, плафон – из полистирола. Поверхность арматуры гладкая. Параметры – 595*595*40 мм при весе 2,7 кг.

Реализаторы просят за товар 9856 рублей.

Income Light CCO 110 1 40 Вт IP40 Prizma Uni 4X18

Достоинства:

• прочность;
• надежность;
• долгий срок службы;
• качество сборки и используемых материалов;
• привлекательный внешний вид.

Недостатки:

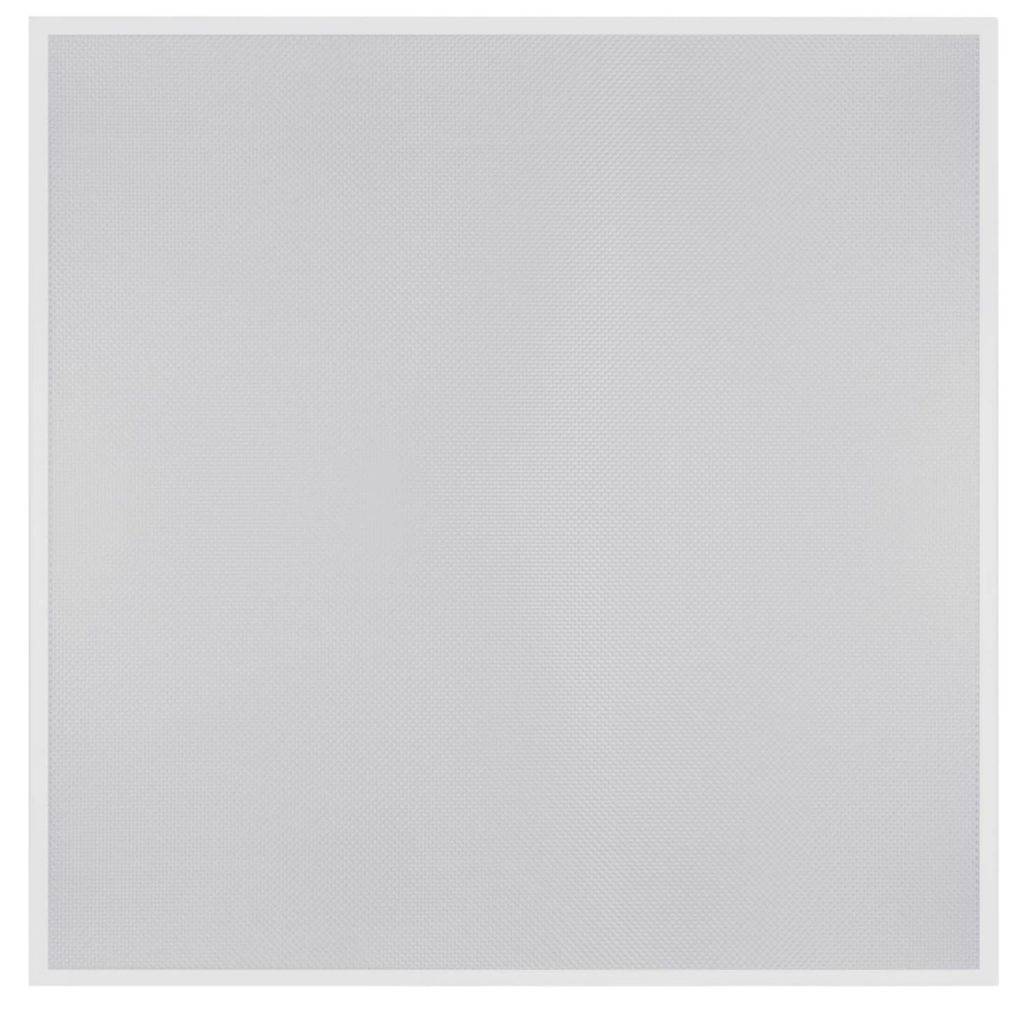

Uniel ULP-6060 36W/3950K/EMG IP40 School White UL-00007170

Интересный и практичный прибор прямоугольной формы мощностью 36 Вт. Работает от напряжения 220 В. Уровень влаго- и пылезащиты IP40. Выдает естественный белый свет. Срок службы – 100000 часов. В качестве ламп используются встроенные светодиоды. Корпус прочный, стальной. Плафон белого цвета. Размеры – 595*40 мм. Вес – 3,15 кг. Внешний вид привлекательный. Украсит своим присутствием любой интерьер. Отзывы положительные. Брак в продаже не встречается.

Цена приобретения – 9089 рублей.

Uniel ULP-6060 36W/3950K/EMG IP40 School White UL-00007170

Достоинства:

• прочность;
• износостойкость;
• приятный дизайн;
• универсальность;
• хорошая степень защиты;
• повышенный рабочий ресурс.

Недостатки:

Wolta PRO Офис с БАП Матовый ДВ001-36-041-5К

Продукция относится к категории универсальных. Приобретается для оснащения учебных, лечебных, офисных, административных, торговых помещений и не только. Идеально сочетается с потолками типа Армстронг. При изготовлении корпуса используется листовая сталь, покрытая порошковой краской белого цвета. Модель обустроена двумя видами рассеивателя: микропризматическим и матовым. Светоотдача на уровне 122 Лм/Вт. Устанавливать и подключать достаточно просто. Драйвер высокоэффективный, надежный. Позволяет сделать работу светильника стабильной.

Производитель оснастил свое детище блоком аварийного питания, рассчитанного на 1 или 3 часа. Срок службы – 50000 часов. Лампы и драйвер присутствуют в комплекте. Высота, ширина и длина 4*59,5*59,5 см соответственно. Основной цвет товара – белый. Плафон выполнен из полистирола, корпус – из прочной стали. Вес – 2,7 кг. Провода отсутствует. Производитель предоставляет гарантию в течение 3 лет.

Средняя цена – 9016 рублей.

Wolta PRO Офис с БАП Матовый ДВ001-36-041-5

Достоинства:

• простота установки;
• не требует тщательного ухода;
• элементарность в утилизации;
• долгий срок службы;
• привлекательный внешний вид;
• функциональность;
• надежность;
• безопасность.

Недостатки:

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

НАСТРОЙКА ОПОРНОГО НАПРЯЖЕНИЯ. Потенциометр настройки опорного напряжения настраивается “методом тыка” пока не заработает (у меня стоит в середине). Подстройка нужна при смене источника аудио или изменении его потенциальной громкости.

• Если во время работы в режиме VU метра (первые два режима) шкала всё время горит – слишком низкое опорное напряжение, Ардуино получает слишком высокий сигнал
• Если не горит – опорное слишком высокое, системе не удаётся распознать изменение громкости с достаточной для работы точностью

МОЖНО СОБРАТЬ СХЕМУ БЕЗ ПОТЕНЦИОМЕТРА! Для этого параметру POTENT (в скетче в блоке настроек в настройках сигнала) присваиваем 0. Будет задействован внутренний опорный источник опорного напряжения 1.1 Вольт. Но он будет работать не с любой громкостью! Для корректной работы системы нужно будет подобрать громкость входящего аудио сигнала так, чтобы всё было красиво, используя предыдущие два пункта по настройке.

НАСТРОЙКА НИЖНЕГО ПОРОГА ШУМОВ является очень важной, в идеале выполняется 1 раз для любого нового источника звука или смены громкости старого. Есть 3 варианта настройки:

• Ручная: выключаем AUTO_LOW_PASS и EEPROM_LOW_PASS (ставим около них 0), настраиваем значения LOW_PASS и SPEKTR_LOW_PASS вручную, методом тыка
• Автонастройка при каждом запуске: включаем AUTO_LOW_PASS, выключаем EEPROM_LOW_PASS . При подаче питания музыка должна стоять на паузе! Калибровка происходит буквально за 1 секунду.
• По кнопке: при удерживании кнопки 1 секунду настраивается нижний порог шума (музыку на паузу!)
• Из памяти ( ЛУЧШИЙ ВАРИАНТ ): выключаем AUTO_LOW_PASS и включаем EEPROM_LOW_PASS

• Включаем систему, источник звука подключен проводом
• Ставим музыку на паузу
• Удерживаем кнопку 1 секунду (либо кликаем кнопку 0 (ноль) на ИК пульте
• Загорится светодиод на плате Arduino, погаснет через

1.5 секунды

Значения шумов будут записаны в память и будут САМИ загружаться при последующем запуске!

Решил выложить эту запись в блог, может кому интересно будет.

Вот сделал цветомузыку в авто для одного человека. 4 цвета + фоновый канал. Собрал всё в корпусе на самодельной плате вот по этой схеме:

Также есть вариант для RGB ленты:

Схему нашёл на YouTube у пользователя: TomAs409998. Он её переделал под светодиоды.

Собирал на транзисторах КТ805. Поставил предусилитель на TDA2003, чтоб яркость моргания не зависела от громкости музыки от которой идёт сигнал. Брать сигнал можно как от динамика, так и от выхода на колонки (допустим от компьютера).

В качестве источника света использовал светодиодную ленту по 0,5 м каждого цвета и 0,2 м белой:

Видео работы цветомузыки:

Особенности и этапы выполнения монтажных работ

Для создания необычного светильника из диодной ленты подойдут самые разные предметы — от стандартного цоколя лампы накаливания до корпуса люминесцентного источника света.

Подобные процедуры сопровождаются многочисленными требованиями, главные из которых:

1. При подключении самодельного прибора нужно использовать многожильную проводку. Один конец оборудуется наконечником с сечением 0,75 мм и коммутируется с контроллером, а другой припаивается к концам светодиодной платы. Для повышения фиксации следует применить термоусадочные трубки.
2. Если устройство монтируется на навесные потолки, то желательно использовать самоклеющуюся ленту. Перед поклейкой предварительно очистите и обезжирьте поверхность потолка, дав ей как следует просохнуть. Снимать защитную пленку на тыльной стороне гибкой платы нужно непосредственно перед монтажом. Малейшая грязь или пыль, осевшая на клеевом слое, приведет к ухудшению адгезии. Негативно на адгезии сказывается и наличие влаги. Если лента устанавливается в помещении с повышенной влажностью, то обязательно следует наладить проветривание. На улице подобные действия нужно выполнять исключительно в сухую погоду.
3. При расстоянии свыше 7 м между блоком питания и самодельной лентой нужно увеличить сечение провода.

Подключение адаптера выполняется с соблюдением полярности и клемм:

• для одноцветных лент технология максимально проста — «плюс» спаивается с «плюсом», а «минус» — с «минусом»;
• для разноцветных лент присуща своя маркировка — V+ (напряжение), R, G, B для переключения цвета (к контроллеру).

Дополнительно разноцветные светодиодные платы оснащаются диммерами, предназначенными для изменения яркости и смены цвета свечения. В комплекте с ними идет пульт для дистанционного управления. Низковольтное оборудование на 12 или 24 В — идеальное решение для дома или квартиры, высоковольтные гибкие платы — для организации уличного освещения.

Соблюдая ряд технических рекомендаций и правил безопасности, вы с легкостью сможете создать необычную подсветку предметов интерьера, аквариума, бассейна, потолка и т. д. Стоимость светильников, изготовленных по этому принципу своими руками, гораздо ниже заводских led-приборов.

Светодиодная лента для подсветки потолка — это популярный вид освещения в квартире, с помощью которого в комнате можно поселить дух уюта и романтизма. Инструкция и фотографии процесса помогут вам монтировать ленту самому.

Больше всего светодиодная лента подходит для натяжных и гипсокартонных потолков.

Рейтинг лучших прямоугольных устройств

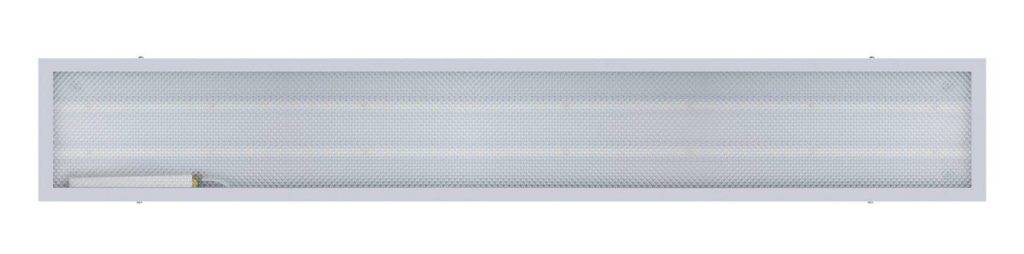

Uniel ULP-18120, 36W/3950K/EMG, IP40

Накладная конструкция прямоугольной формы с габаритами 4*18*119,5 см. В качестве цоколя выступают встроенные светодиоды. Нуждается в электросети на 220В. Показатель мощности составляет 42 Вт. Световой поток – 5250 Лм. Срок службы – 100000 часов. В наборе присутствует светодиодная лампа. Модель выполнена в белом цвете. Корпус прочный, из стали. Вес конструкции – 5,5 кг. Претензии к товару отсутствуют. Брак в продажу не поступает. Отзывы положительные.

Реализаторы просят за прибор 9699 рублей.

Uniel ULP-18120, 36W/3950K/EMG, IP40

Достоинства:

• интересное дизайнерское решение;
• значительный рабочий ресурс;
• практичность;
• функциональность;
• универсальность;
• высокая степень защиты.

Недостатки:

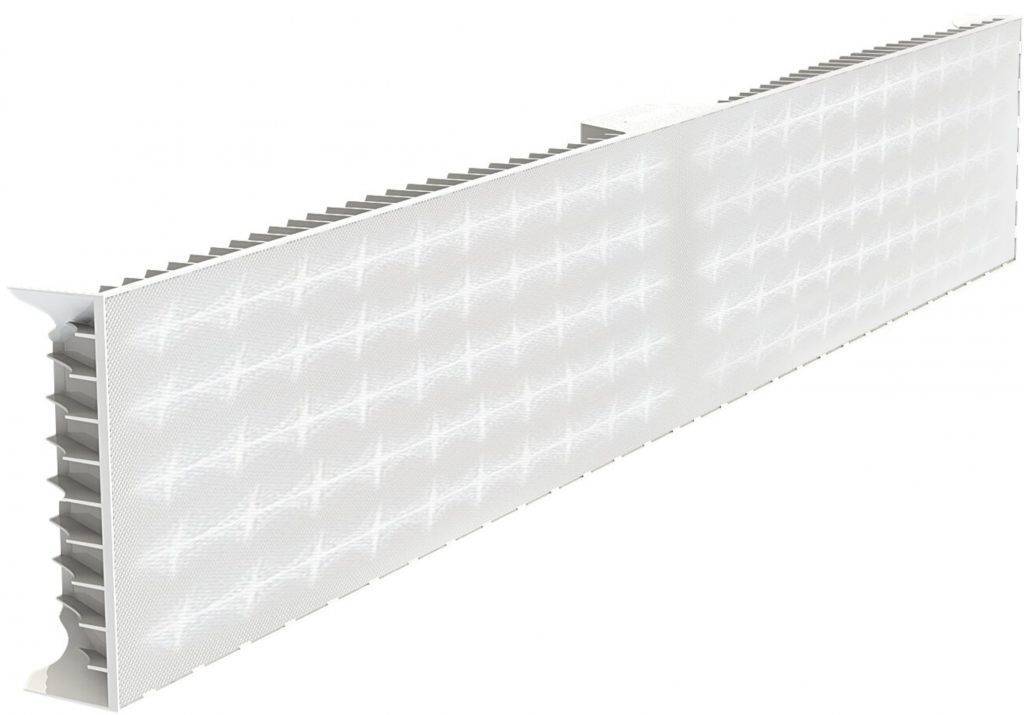

LEDELL L-School 55/32-48/Д/5,ОК/02/Т2/220АС/Premium

Изделие относится к потолочному типу. Форма плафона – прямоугольная. Работает от электросети с напряжением 220 В. Выдает естественное белое свечение. Эксплуатационный период – 100000 часов. Драйвер и лампы присутствуют в комплекте. Габариты приспособления – 7*21,5*123,5 см. Модель украсит своим присутствием любой интерьер. Цвет практичный, белый. Корпус изготовлен из прочного металла. Материал плафона – поликарбонат. Весит установка 2,1 кг. Претензии к конструкции отсутствуют.

Цена приобретения – 9100 рублей.

LEDELL L-School 55/32-48/Д/5,ОК/02/Т2/220АС/Premium

Достоинства:

Недостатки:

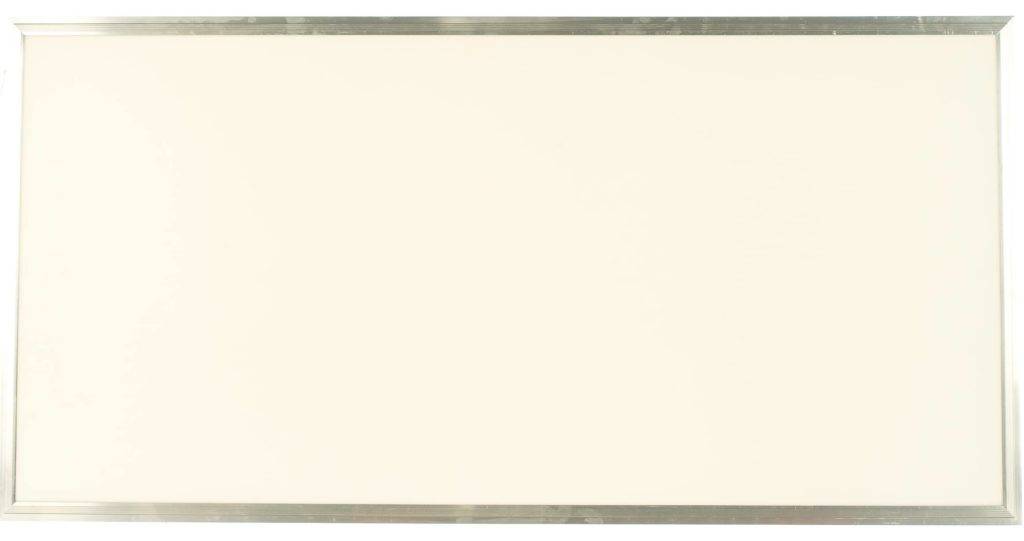

Smartbuy LED 65W 595*1195, 4500K SBL-P595-65W-45K

Удобная и практичная светодиодная панель прямоугольной формы работает от напряжения в 220 В. Заявленная производителем мощность – 65 Вт. Световой поток – 5500 Лм. Выдает естественное белое свечение. Уровень защиты – IP20, что не дает возможность устанавливать прибор в помещениях с повышенной влажностью и на открытом воздухе. Срок службы – 30000 часов. Лампы и драйвер дополнительно приобретать не нужно. Они присутствуют в наборе. Размеры: 0,9*59,5*119*5 см. Корпус прочный металлический. Плафон белый. Вес – 5,6 кг. Провод без вилки.

Средняя стоимость – 4896 рублей.

Smartbuy LED 65W 595*1195, 4500K SBL-P595-65W-45K

Достоинства:

• функциональность;
• практичность;
• привлекательный внешний вид;
• безопасность;
• удобство в использовании;
• простота установки;
• положительные отзывы;
• соотношение цены и качества.

Недостатки:

Что нужно для изготовления

Для того чтобы своими
руками изготовить светодиодную панель потребуются следующие материалы:

1. Каркас или основа для крепления led-элементов. Это может быть прямоугольный, квадратный или иной геометрической формы фрагмент из стекла, алюминия или пластика.
2. Светодиодная лента. Это наиболее простой, легкий в монтаже и доступный для большинства пользователей вариант светоисточника для самостоятельного производства рассматриваемого типа прибора освещения.
3. Блок питания, правильно рассчитанный по мощности.

Кроме того,
дополнительно понадобятся расходные материалы и инструменты:

1. Паяльник с
   набором необходимых приспособлений.
2. Провода.
3. Дрель.

Расчет блока питания

Одним из главных элементов схемы светильника, которым и является светодиодная панель, собранная своими руками, является блок для преобразования переменного тока в 220В в постоянный 12В для ее питания.

Однако чтобы такой модуль оказался работоспособным, он должен быть правильно рассчитан по суммарной мощности всех лед-кристаллов. Например, если один метр полоски потребляет 30 Вт, а всего применяется 3 метра, то общий показатель составит 90 ватт. К этому значению нужно прибавить около 30% для запаса, в итоге получается 117 Вт. Естественно, в продаже трансформаторы таких точных параметров найти на практике невозможно, поэтому можно подобрать ближайший по значению в большую сторону – 120, 130 Вт и т. д.

Конструктивная схема: особенности устройства

По внешнему виду лед-лампочки похожи на источники света всех других видов, выпускаются с различными цоколями в форме шара, свечки, груши.

Светодиоды, предназначенные для ламп, тоже разные:

• обычные на пластиковом корпусе (мощные «кукурузы»);
• бескорпусные;
• диодные СОВ-сборки;
• нити на сапфировой, стеклянной или металлической полосе (filament);
• диоды на прозрачной керамике (Crystal Ceramic MCOB).

Доступны светодиодные источники, поддерживающие выключатель с индикацией и диммирование.

Конструктивное устройство светодиодных ламп на 220в:

• корпус;
• отражатель;
• рассеиватель света;
• блок питания (печатная плата с напаянными радиоэлементами).

По конструкции отличаются филаментные лампочки. В них нет платы, ее заменяют стержни, драйвер так же в цоколе. Стержень – это трубка из сапфира или стекла с сечением 2 мм и длиной около 3 см. На стержне расположены миниатюрные светодиоды.

RGB СВЕТОДИОДНЫЙ КОНТРОЛЛЕР

Захотелось мне сделать RGB свет для видео из китайских компонентов. RGB – значит нужен ШИМ контроллер, значит нужно его сделать! Вот и сделал: GyverRGB – контроллер для RGB светодиодных лент со множеством режимов и настроек, модульной структурой и различными способами управления.

Железо

Используется обыкновенная RGB светодиодная лента с общим анодом (контакты 12V G R B). Я использовал два ряда ленты с плотностью 120 диодов на метр, чтобы иметь хороший запас по яркости даже на одном цвете.

В проекте используется Arduino NANO (микроконтроллер ATmega328p). В качестве 100% совместимого аналога можно использовать Arduino UNO/Pro Mini.

Я рассматривал два варианта драйвера для светодиодной ленты: китайский RGB LED amplifier и самодельный драйвер из трёх МОСФЕТ (полевых) транзисторов. LED amplifier очень удобен в подключении, но имеет жуткий недостаток: на высоких частотах у него поднимается нижний порог яркости, что приводит к трате оттенков и вообще некорректной работе режимов.

Вывод: если контроллер не планируется использовать для видео света, то можно поставить LED amplifier и в настройках контроллера поставить низкую частоту (490 Гц), глаз такую частоту не заметит, но снятое на камеру видео будет «стробить». Если планируется использовать контроллер для создания видео света, то в обязательном порядке нужно делать свой драйвер. Также свой драйвер позволит работать с большими отрезками ленты, т.к. транзисторы можно поставить очень мощные.

Полевой транзистор подойдёт практически любой (99%), наковырять можно из материнской платы. Список популярных МОСФЕТов в корпусе to-220: IRF3205, IRF3704ZPBF, IRLB8743PBF, IRL2203NPBF, IRLB8748PBF, IRL8113PBF, IRL3803PBF, IRLB3813PBF (в порядке роста стоимости). Список популярных МОСФЕТов в корпусе D-pak: STD17NF03LT4, IRLR024NPBF, IRLR024NPBF, IRLR8726PBF, IRFR1205PBF, IRFR4105PBF, IRLR7807ZPBF, IRFR024NPBF, IRLR7821TRPBF, STD60N3LH5, IRLR3103TRPBF, IRLR8113TRPBF, IRLR8256PBF, IRLR2905ZPBF, IRLR2905PBF (в порядке роста стоимости).

Управление контроллером предусмотрено тремя способами:

• Энкодер – китайский модуль в двух вариантах
• ИК пульт – продаётся вместе с приёмником-модулем, но удобнее монтировать отдельный приёмник
• Кнопка – обычная нормально-разомкнутая тактовая кнопка
• Bluetooth – управление с приложения GyverRGB для Android

Питается система от 12V, от блока питания или батареи из трёх литиевых аккумуляторов. При питании от аккумуляторов предусмотрен «вольтметр» – делитель напряжения на резисторах, позволяющий измерить напряжение на батарее для вывода его на дисплей.

Софтовые фишки

• Автоматическое отключение дисплея по таймауту неактивности
• Несколько вариантов частоты ШИМ для драйвера: 490 Гц – для дешёвых LED усилителей
• 8 кГц – слышно, как пищит
• 4 кГц – работает только на самодельном драйвере
• Настраиваемая до герца

Настраиваемое направление работы ШИМ (для готовых и самодельных усилителей)
Автоматическое ограничение тока потребления на основе количества светодиодов и яркости каналов цвета

Вывод напряжения питания на дисплей в вольтах или процентах
Режим поддержания яркости при разрядке аккумулятора (при полном заряде чуть занижает яркость)
Коррекция яркости по CRT гамме

Матрица коррекции LUT

10 настраиваемых профилей

11 настраиваемых режимов работы для каждого профиля, из них 5 статических и 6 динамических
Настройки хранятся в EEPROM и не сбрасываются при перезагрузке

Из чего делают экран?

Модульная сборка светодиодного экрана представляет собой создание крупного полотна из множества отдельных модулей. Это блоки стандартного размера, которые состоят из нескольких десятков светодиодов, выполняющих роль пикселей, и электронной схемы управления. Управляющая плата контролирует совместное свечение модуля, а также имеет шлейфы и разъёмы для соединения с другими модулями. Такое подобие пазла потенциально даёт возможность для сборки экрана любого размера.

Купить модули для сборки сегодня можно в магазинах электроники, в специализированных отделах на рынке или заказать на международных интернет-площадках вроде AliExpress. Во всех трёх случаях блок, скорее всего, будет сделан в Китае, но это не говорит о низком качестве по умолчанию. Из страны драконов приходит хорошая продукция. Чтобы её выбрать, следует посоветоваться со специалистами, ознакомиться с отзывами о тех или иных марках.

Базовые функциональные характеристики модулей P10:

• размер: длина – 320 мм, ширина – 160 мм, толщина – 20 мм;
• масса – от 600 до 700 г;
• шаг пикселя – 10 мм;
• число пикселей на м2 (разрешение) – от 256 ˟ 192;
• яркость экрана – от 6000 до 7000 кд/м2;
• рабочий ресурс – до 50 000 часов;
• угол половинной яркости – 120˚;
• дистанция комфортного просмотра – 7 метров и больше;
• предельная мощность потребления при уличной эксплуатации – 500 Вт/м2.

Альтернативой электронным LED-блокам служит светодиодная лента. Её также можно уложить в виде экрана для трансляции изображений. Однако у этого материала есть характерные недостатки. Во-первых, монтаж большого количества лент в виде экрана более сложен, поскольку они изначально не разрабатываются для этих целей. Во-вторых, LED-лента не обладают достаточной устойчивостью к разрушительным факторам внешней среды: температурным перепадам, контакту с грязью, влагой и пылью, ультрафиолетовому излучению.

Основные выводы

Для изготовления своими
руками простейшей светодиодной панели понадобятся следующие расходные материалы
и инструменты:

1. Лед-полоска.
2. Фрагмент стекла, пластика или алюминиевого листа.
3. Tрaнcформатор, контроллер, проводка.
4. Паяльник, коннекторы.

Структура светодиодной
панели может включать радиатор, рассеиватель, отражатель, заднюю панель и другие компоненты в
зависимости от степени сложности ее устройства, светотехнических параметров
лед-элементов и их количества. Изготавливать ее своими руками можно только
тому, кто имеет опыт аналогичной работы, уверен в своих силах и обладает
качественными материалами. В остальных случаях ее лучше заказать у мастера или
купить в магазине.

Если вы знаете другие
способы изготовления своими руками различных модификаций светодиодных панелей
для конкретной области применения, обязательно поделитесь такой информацией в
комментариях.

ПредыдущаяСветодиодыКак собрать и подключить светодиодную ленту с датчиком движенияСледующаяСветодиодыСветодиодная лампа своими руками, преимущества и недостатки, схема, инструкция

https://youtube.com/watch?v=%250Aoh1GzHgh-wo
