Как сделать светодиодную подсветку своими руками

Схема подключения подсветки через USB

Разъем имеет 4 контакта. Второй и третий служат для передачи данных, первый и четвертый – для питания. Разборные штепсели для разъема продаются в компьютерных магазинах.

Преобразуемое напряжение является постоянным, поэтому повышать его трансформатором не получится. Вместо него используют микросхему LM2577, являющуюся контроллером широтно-импульсной модуляции (ШИМ). Потребуются и другие радиодетали.

Ко входным клеммам преобразователя припаивают USB-штепсель, предварительно проверив тестером полярность контактов в разъеме. Соединяют одноименные полюса. К противоположной стороне устройства подключают LED-ленту.

Как все подключить

В коробке с устройством вы найдете: понятную инструкцию на английском с картинками, выбранный при заказе моток RGB-диодной ленты, сам блок управления подсветкой, внешний блок питания и кабели для подключения.

1. Для начала наклейте ленту на задней крышке телевизора максимально близко к краю по всему периметру.

2

Особое внимание уделите углам, можно разрезать ленту и спаять ее на стыках или просто аккуратно согнуть

3. После этого подключите ленту к блоку питания согласно схеме.

4. Логический кабель подключите к блоку управления.

5. Подключите блок управления в свободный USB-порт на вашей приставке.

6. Устанавливаем приложение Ambient light Application for Android из Google Play. Утилита платная, стоит 199 руб.

7. Запускаем приложение и сразу же можем проверить работу ленты, включив режим свечения одним цветом или случайный эффект.

8. После этого переходим в параметры приложения, параллельно считаем количество диодов в вертикальных и горизонтальных секциях нашей подсветки.

9. Настраиваем соответствующие параметры в настройках: задаем количество диодов по вертикали и горизонтали, направление ленты (по часовой стрелке или против),

10. Настройка LEDs Bottom Gap позволяет задать неактивную область под стойкой телевизора, а параметр First LED Offset позволяет выбрать место первого диода при разных вариантах поклейки ленты.

11. Ниже можно настроить частоту обновления экрана, область захвата цвета и качество воспроизводимых эффектов (частоту смены цвета ленты).

После внесения всех параметров можете проверить корректность работы подсветки в режиме Screen Capture Mode.

▣ Для корректной работы подсветки в разных приложениях рекомендуем использовать сторонний плеер – Vimu Media Player. В его настройках необходимо активировать пункт Выводить видео в текстуру.

▣ Для работы при просмотре IPTV используйте OTTPlayer с включенной опцией Decoder медиаплеер.

▣ Просмотр YouTube с фоновой подсветкой возможен через приложение Smart YouTube TV.

В играх фишка будет работать без дополнительных настроек и танцев с бубном.

Подсветка шкафчиков

Эти места нельзя конечно назвать необычными, однако многие их до сих пор почему то игнорируют. Освещение здесь должно включаться автоматически.

Делается это либо при помощи контактного датчика на дверях шкафа-купе, либо через беспроводные датчики движения.

Кстати, не забывайте, что шкафчики бывают не только в спальне, но и на
кухне.

На Алиэкспрессе у китайцев для этого дела уже продают готовые комплекты коротких световых боксов.

Подробнее

Самое замечательное, что все это можно легко запитать от аккумуляторных батареек.

Вовсе не обязательно тянуть в шкаф блок питания и подключать его от сети 220В.

Мощность блока питания для светодиодной подсветки потолка

Напряжение блока питания выбрать несложно — по типу ленты — 12 В или 24 В , а вот мощность или токовую характеристику надо считать. Сначала рассчитаем какой ток должен выдавать блок питания. Расчет несложный:

  • находим потребляемый метром ленты ток (есть на упаковке);
  • умножаем на количество метров, которые будут подключаться к этому блоку;
  • берем запас 30% — чтобы блок питания не работал на пределе (полученную в пункте 2 сумму умножаем на 1,3).

C таким значением тока (или больше) надо искать адаптер 220/12 В. Только не берите блок питания без 30% запаса — он быстро выйдет из строя и придется покупать новый.

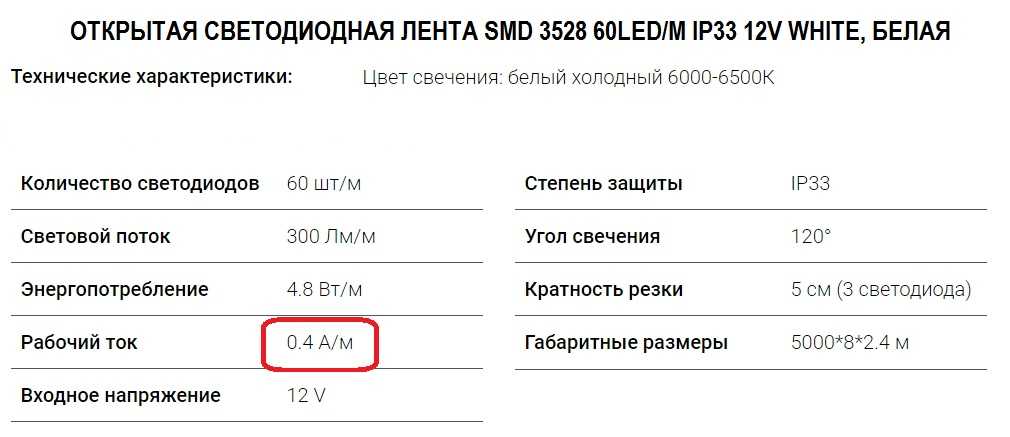

Найти можно на этикетке или в технических характеристиках

Пример: лента со светодиодами 3528 и плотностью 50 шт/м потребляет 0,4 а/м (из фото выше). Подсветка потолка светодиодной лентой требует  14 метровой ленты. Считаем требуемый ток: 0,4 А/м * 14 м = 5,6 А. Добавляем 30% запаса — 5,6 А * 1,3 = 7,28 А.  После округления получаем 7,3 А. Надо будет найти адаптер, который выдает не менее чем 7,3 А.

По той же методике можно считать мощность. Найти можно на этикетке или в технических характеристиках. Умножать на метраж нужно потребляемую одним метром ленты мощность, добавить тот же запас.

Способ подключения зависит от типа блока, который вы выберете. Есть обычные маломощные адаптеры с несколькими видами штепселей. Если решите подключать через такой блок питания, надо найти соответствующий штекер и припаять его к выводам ленты. Подключение блока питания к светодиодной ленте тогда — просто вставить штекер.

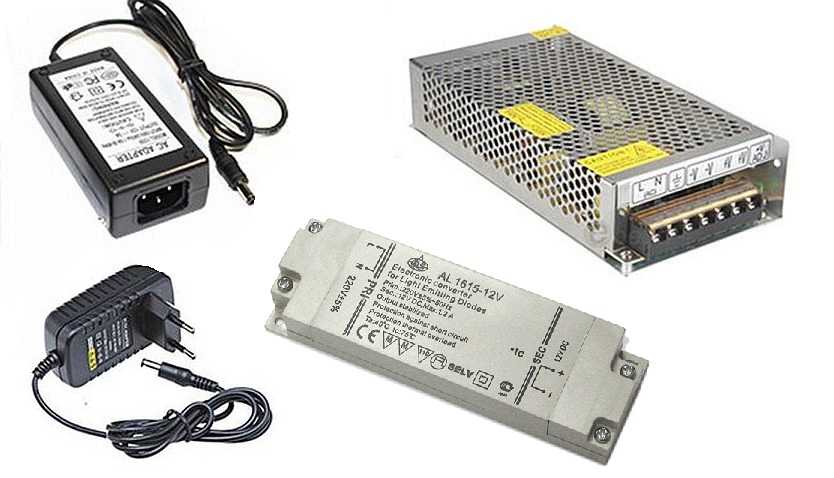

Виды блоков питания для светодиодных лент

Другие виды блоков питания требуют чуть больше усилий, но подключить к ним можно несколько светодиодных лент. К тому же они имеют встроенный стабилизатор напряжения, что продевает срок «жизни» светодиодов. В таких блоках питания имеются контактные площадки и прижимные винты, которые обеспечивают контакт. Чтобы подключиться к ним, берут провода, зачищают изоляцию на 7-10 мм, вставляют в соответствующие разъемы, затягивают болты.

Это интересно: Как подключить светодиодную ленту от сети в 220 Вольт

Разновидности

Их можно использовать как для соединения нескольких лент между собой.

Так и для подключения к источнику питания или контроллеру RGB (соединительно-запитывающие зажимы) с проводами на концах.

Коннекторы бывают 2-х pin-овые, под монохромную ленту или 4-х, 5-ти под ленты RGB и RGBW.

Виды коннекторов

1 of 4

Выпускаются также варианты для соединения светодиодных лент напряжением 220В. Они совершенно другой конструкции и не подойдут для моделей 12-24В.

виды коннекторов 220В

1 of 6

Преимущества коннекторов перед пайкой:

относительно небольшая стоимость

#td_uid_9_61e25aa88331c .td-doubleSlider-2 .td-item1 {
background: url(https://svetosmotr.ru/wp-content/uploads/2017/11/107-80×60.jpg) 0 0 no-repeat;
}
#td_uid_9_61e25aa88331c .td-doubleSlider-2 .td-item2 {
background: url(https://svetosmotr.ru/wp-content/uploads/2017/11/108-80×60.jpg) 0 0 no-repeat;
}
#td_uid_9_61e25aa88331c .td-doubleSlider-2 .td-item3 {
background: url(https://svetosmotr.ru/wp-content/uploads/2017/11/106-80×60.jpg) 0 0 no-repeat;
}

1 of 3

простота монтажа

отсутствие необходимости закупать флюсы, припои и т.п.

Основных недостатка три:

подверженность окислению

неспособность пропускать большие токи

потенциальное место пожара, из-за того, что пластик в них дешевый и не термостойкий

В первую очередь выбирайте их по ширине вашей ленты. Иначе можно прогадать с расстоянием между контактами. Например, один вид для SMD лент 3528 запросто может не подойти для SMD 2835 или SMD 5050.

ширина светодиодной ленты
ширина коннектора для светодиодной ленты

Самые распространенные модели идут с шириной 8мм и 10мм.

Для изготовления подсветки вам могут понадобиться 3 вида соединителей:

для непосредственного соединения ленты с лентой на прямых участках

для соединения строго под углом в 90 градусов

для соединения под любым произвольным углом

Некоторые просто пытаются согнуть саму ленту, без всяких переходников. Однако делать этого нельзя. Радиус ее продольного изгиба должен быть не более 2см.

И уже тем более недопустимы ее поперечные искривления. Вот последствия таких изгибов:

По принципу подключения они также делятся на 3 вида:

просто прижимные

прижимной коннектор
прижимной коннектор

с защелкой, фиксирующей верхнюю крышку

прокалывающие

Стоит ли заморачиваться

Фоновая подсветка выглядит очень эффектно, ее однозначно стоит попробовать всем любителям смотреть фильмы или сериалы на большом экране. При использовании Apple TV, для работы с игровыми консолями или просто для беспроблемной работы из коробки выбирайте более дорогое готовое решение.

При этом будьте готовы к ограничениям по максимальному разрешению картинки, отсутствию некоторых режимов с высокой частотой кадров либо отсутствию объемного звука.

В остальных случаях лучше попробовать более доступное и настраиваемое решение на базе телевизионной приставки. Если используете ТВ-бокс на основе Windows-компьютера, получите самую простую и беспроблемную настройку, а вот с боксами на Android придется повозиться с параметрами.

В любом случае получите очень эффектное дополнение для своего телевизора или просто красивую фоновую подсветку для интерьера.

Если же вы не можете идти на указанные компромиссы, не готовы тратить время на подбор настроек и хотите самое беспроблемное решение – выбирайте телевизоры Philips с оригинальной запатентованной технологией.

iPhones.ru

Менять телевизор не придется.

Рекомендации к процессу

Для наиболее равномерного распределения светового потока светильники рекомендуется размещать на уровне 2 м от пола. Если установить осветительные элементы под потолком это позволит добиться яркого освещения. При необходимости получить приглушенный свет их следует располагать ближе к полу.

Существуют также определенные рекомендации относительно размещения подсветки в разных помещениях:

  1. Для спальной комнаты наилучшим образом подходят бра. Их устанавливают с двух сторон кровати или у изголовья.
  2. Эти же светильники применяются и при оформлении коридоров. Размещенные на уровне человеческого роста они являются своего рода декором для стен.
  3. Также с их помощью можно оформить зеркала.
  4. В гостиной наиболее подходящими зонами для подсветки будет место над диваном или креслами.
  5. В помещении ванной комнаты нужно осветить зону возле зеркала. Для этой цели используются бра или встроенные элементы освещения.
  6. В кухне подсветку следует располагать над обеденным столом.

С помощью светильников можно визуально корректировать пространство. Если их установить только на одной стене комната будет казаться длиннее. Размещенные в верхней части элементы освещения будут направлять световой поток вниз, благодаря чему помещение зрительно увеличиться. Теплый цвет будет создавать впечатление близкорасположенных предметов, а холодный будет их визуально отдалять.

Чем хороша такая подсветка

Большое количество достоинств ленточных светодиодных приборов объясняет их возрастающую популярность. О небольшом энергопотреблении знают многие, но, кроме этого, источники света данного вида имеют и другие преимущества.

Подсветка в мебели

Речь о повышенной прочности (колбы выполнены из пластика) и высокой интенсивности свечения. Дополнительно к тому ленты легко монтируются, не требуют особого обслуживания, функционируют достаточно долго, чтобы окупились затраченные на них средства. Как видно, по всем параметрам такие осветительные приборы намного лучше ламповых аналогов.

Подсветка в интерьере

Область применения светодиодных лент по-настоящему очень широка. Так, их используют в качестве контурной подсветки помещений (потолка, ниш) и фасадов зданий, предметов мебели, а также элементов интерьера. Ленты часто применяют для тюнинговой подсветки авто, в искусственных водоемах и бассейнах, рекламных конструкциях, витринах, галереях. Еще одно направление – ландшафтный дизайн.

Схема подключения подсветки рабочей зоны на кухне

Для питания
светодиодной ленты на кухне, профессионалы рекомендуют выбирать герметичные
блоки с уровнем защиты IP65-67, а не те, у которых в корпусе сквозные дырочки.

Хотя, если вы будете его размещать на самом верху шкафчиков, а не внутри рядом с посудой или вытяжкой, то особой разницы нет.

Правда будьте готовы к тому, что пыль, такая перфорированная штука будет засасывать будь здоров.

А это обязательно повлияет на ее работоспособность.

При размещении в шкафу, закрепляйте все блоки на стенке, как можно дальше от посторонних предметов.

Мощность нужно выбирать исходя из подключенной длины светодиодной ленты и ее марки. Есть универсальная формула расчета.

На блок
питания заводится фаза и ноль из общей сети 220В.

Взять их
можно из ближайшей распредкоробки, спрятав провода в кабель канал.

Либо как вариант используйте верхнюю розетку, от которой подключается кухонная вытяжка.

Просто
вставляете туда тройник и в него уже вилку на блок.

В самом крайнем случае, если вам вообще неоткуда взять 220В, а портить стены некрасивыми кабельными каналами неохота, можно попробовать запитать всю подсветку от блока батареек 18650.

Правда Led лента в этом случае должна быть короткой и минимальной мощности.

Далее, напряжение 12 или 24В нужно подвести к блочку от инфракрасного датчика. Вот на эти клеммы.

Так как это
у вас “мокрая зона”, то инфракрасный датчик, работающий по принципу
взмаха руки, лучше выбирайте на низкое напряжение 12В, а не на 220V.

Подробнее

Однако большинство все равно использует именно модели на стандартное сетевое напряжение. Они мощнее и более распространены.

Подробнее

Кроме того, монтируя их перед блоком питания светодиодной ленты, вы тем самым будете включать данный блок, только на определенное время. То есть, он не будет у вас работать и находится под напряжением 24 часа в сутки.

Цели применения

Светодиодная подсветка очень популярна в наше время, поэтому нет ничего необычного в том, что она широко применяется для наружного (уличного) освещения. Значительные преимущества LED лент делают их удачным выбором для создания разных световых эффектов:

  • украшение улиц к праздникам;
  • дизайнерские решения по ландшафту;
  • круглогодичная подсветка фасадов;
  • освещение определенных элементов (поручней, подъемных кранов, аттракционов и т. п.);
  • рекламная подсветка и пр.

Это хороший вариант именно для вспомогательной или дежурной подсветки, а для основного и единственного освещения ленты используют нечасто.

Далее мы разберем все нюансы, с которыми вы можете столкнуться при выборе и монтаже уличной светодиодной ленты.

Основные ошибки подключения лент

Ошибка №1 – не правильно выбрана степень защищенности ленты. Например, использование плат со степенью IP20 недопустимо в помещениях с высокой влажностью и на открытых пространствах. При её использовании в банях, ванных комнатах может произойти замыкание и удар током человека.

Ошибка №2 – не верно рассчитана мощность источника питания

Важно соблюдать правило о запасе мощности в 30%. Это позволит в будущем подключить дополнительные участки или заменить их на более мощные

Ошибка №3 – последовательное подключение новых участков. Как уже говорилось выше, каждая новая лента подключается параллельно к источнику питания.

Ошибка №4 – отсутствие теплоотводящих элементов. Ленты с мощностью свыше 14 Вт устанавливаются только на алюминиевый профиль, СДЛ с мощностью от 6 до 14 Вт – на металлический скотч. Они выполняют функцию по передаче тепла от нагрева кристаллов во внешнюю среду.

Некорректное подключение

Схема неверного последовательного соединения двух светодиодных участков:

Схема неверного (последовательного) подключения двух лент

Последовательно соединение приводит к неравномерному свечению дорожек и перегреву начала ленты. Поэтому каждый участок длиной более 5 метров подключается параллельно:

Пример параллельного подключения с 1 блоком и двумя

При мощности участка ленты свыше 9,6 В рекомендуется выполнить параллельное соединение с двух сторон участка. Это гарантирует стабильный, равномерный световой поток.

Пример двустороннего подключения участка

Неправильное монтирование (расположение)

При монтаже обратите внимание на внешнюю обстановку. Поблизости (в пределах не менее 0,6 м) не должно быть устройств и факторов, вызывающих дополнительный нагрев элементов (отопительная система, лампы накаливания, кухонные нагревательные приборы, солнечные лучи и т.д.)

Оптимальная рабочая температура +40 С.

Путь прокладки СДЛ должен быть очищен от лишних предметов. В процессе эксплуатации плата не должна касаться дополнительных предметов, иметь не естественные углы или загибы (если они не выполнены пайкой или коннектором).

№3. Яркость светодиодной ленты

Количество света, которое будет давать светодиодная лента, напрямую зависит от двух факторов:

  • размер светодиода;
  • плотность светодиодов на ленте, штук/м.

Если быть предельно точным, то на яркость влияет еще и качество кристаллов.

О размере светодиода очень легко узнать по маркировке: после аббревиатуры, обозначающей тип ленты (SMD или RGB) будет стоять четырехзначное число. Например, SMD3528 – это монохромная лента с диодами размером 35*28 мм, а RGB5050 – цветная с диодами 50*50 мм.

Чаще всего используются такие светодиоды:

  • SMD3528 дает световой поток от 0,6 до 5 люменов в зависимости от цвета. Такие ленты подходят только для декоративной подсветки. RGB3528 даст световой поток всего 0,3-1,6 люменов;
  • SMD5050 даст световой поток до 15 люменов, но все снова-таки зависит от цвета. Такая лента уже может использоваться и в качестве рабочего или даже основного освещения. Диоды RGB5050 дадут поток света 0,6-2,5 люменов или чуть больше;
  • SMD5630 дадут до 18 люменов, в жилых помещениях используются нечасто – это вариант для офисов, магазинов, улицы, рекламных вывесок. Такие диоды могут нагреваться при работе, поэтому лучше монтировать их на алюминиевый профиль.

О плотности расположения диодов на ленте также сообщают в маркировке изделия. Минимальное количество – 30 светодиодов на метре ленты. Максимум зависит от размера самих диодов: если SMD3528 поместится 280 штук, то SMD5050 – только 120, а SMD5630 – и того меньше, всего 72.

Получается, что одноцветная лента SMD3528 с плотностью 120 диодов на метр даст 120*5 люменов = 600 люменов света на каждый метр. Это примерно столько, сколько и лампа накаливания мощностью 40 Вт.

Если необходимо выбрать светодиодную ленту для декоративной подсветки, то расчет светового потока выполняют редко – ориентируются на визуальное восприятие света. Лучше всего в данном случае подходят однорядные ленты на 30 и 60 светодиодов. Если планируете основное освещение, то лучше произвести расчет и взять двухрядную ленту или однорядную на 120 диодов.

Посчитать, какой поток света даст лента, несложно, ориентироваться можно на эквиваленты для лампы накаливания. Чтобы получить освещение определенного типа, необходимо просто выполнить обратный подсчет. Например, вам нужна подсветка по контуру потолка в комнате 5*4 м, и вы хотите получить мягкий, но вполне достаточный для хорошего освещения свет. Подобный эффект мы бы получили от 5 ламп накаливания по 40 Вт, всего 200 Вт, а это 3000 люменов (ориентируемся на таблицу). Длина ленты для такого потолка (5+5+4+4) = 18 м, значит, каждый метр ленты должен давать 3000/18 = 167 люменов. Можно взять ленту SMD3528 с 30 светодиодами, но если учесть потери света, то лучше взять ленту SMD3528 с 60 светодиодами, или SMD5050 на 30 светодиодов.

Некоторые эксперты рекомендуют ориентироваться на мощность: лента на 10 Вт/м подходит для декоративной подсветки, а для основного освещения лучше брать изделие с мощностью 14,4 Вт/м и более. Обычно параметр потребляемой мощности указывают на упаковке, но в случае чего, его можно рассчитать самостоятельно.

Что такое Лед подсветка

Светодиодная подсветка создается с помощью LEDисточников света. К ним относятся лампы, ленты, панели и другие осветительные устройства. Для создания общего освещения используются лампочки из светодиодов. Подсветку многоуровневых потолков, элементов дизайна выполняют с помощью ЛЕД лент.

Плюсы и минусы

Подсветка с использованием светодиодных изделий активно используется в современном мире. Это объясняется преимуществами, которые дают светодиоды:

  • стильный внешний вид изделия;
  • высокая эффективность;
  • экономичность;
  • долгий срок службы;
  • низкая трудоемкость при монтаже;
  • экологичность;
  • безопасность;
  • функциональность;
  • компактность, гибкость;
  • цветовое разнообразие.

Недостаток можно выделить один – светодиодные источники стоят дороже классических аналогов. Но эта цена окупается благодаря долгой работе и малому потреблению электроэнергии.

Область применения

Светодиодная подсветка применяется везде – в квартирах, в архитектуре, на улицах, в рекламных баннерах. Также светодиоды используются в подсветке телевизоров, экранов смартфонов и планшетов.

Виды подсветки зеркал

Данная работа может быть выполнена в трех определенных вариантах либо в комбинации нескольких из них. Основные виды подсветки таковы:

  • Споты вверху или по бокам зеркал. Такие светильники могут поворачиваться, тем самым появляется возможность направления светового потока в ту или иную область. Производятся они в различных исполнениях, как в одинарном варианте с регулировкой, так и в виде небольших бра по 2, 3 или 4 лампы, направлять которые можно независимо друг от друга. При такой подсветке можно осветить стоящего перед зеркалом либо определенную часть помещения.
  • В виде светодиодов, помещенных за зеркалом и направленных наружу. При таком варианте световой поток направляется на стоящего перед ним человека, прекрасно освещая лицо. Выполненная таким образом подсветка зеркала в ванной комнате будет весьма функциональной.
  • Светодиодная подсветка в виде ленты расположена также за зеркалом, но направление светового потока противоположно второму варианту. Такая подсветка выполняет лишь декоративную функцию, придает стеклу необычный вид и при установке такового в ванную комнату или прихожую украшает интерьер.

Ну а теперь имеет смысл рассмотреть изготовление своими руками каждого из видов по отдельности.

Схема подключения подсветки зеркала

Споты

Данный вид подсветки наиболее прост в изготовлении. Основное, что необходимо – рассчитать количество светильников-спотов, общую мощность освещения, и в зависимости от нее выбрать толщину сечения проводки.

После приобретения необходимых деталей можно приступать к монтажу. Зеркало, которое будет освещено, должно находиться уже на своем месте, либо нужно отметить точное его расположение. Нужно отметить также и места будущего расположения спотов, после чего демонтировать стекло во избежание его повреждения. Подводить проводку можно как в специальных коробах, так и скрыто, путем штробления, что более приемлемо.

После прокладки проводов штрабы шпаклюются, производится косметическая отделка. Ну а теперь остается лишь закрепить споты на свои места и повесить зеркало.

Подсветка светодиодами наружу

При таком варианте необходимо приложить больше усилий. Для начала необходимо заказать зеркало с матовой стеклянной рамкой по периметру. Конечно, можно снять внутренний зеркальный слой самостоятельно, но для этого понадобятся дополнительные приспособления, хотя и такая работа не слишком сложна. Главное – это аккуратность, ведь стекло является довольно хрупким материалом.

Подсветка светодиодами наружу

Для этого понадобится пескоструйная машина с компрессором, армированный скотч и, естественно, сопутствующий инструмент в виде металлической линейки, ножа и т. п.

Перевернув зеркало, на задней его части нужно отметить границы будущей матовой поверхности и, оставив их незакрытыми, проклеить армированным скотчем остальную поверхность. После этого при помощи пескоструйной машины снимается отражающий слой с незащищенного отражателя.

Далее изготавливается рамка из толстой фанеры или доски (толщина выбирается мастером, исходя из его предпочтений). Размер ее должен быть таким, чтобы зеркало точно входило внутрь. Собирается она при помощи жидких гвоздей и шурупов, не помешает скрепить ее металлическими уголками. Также необходимо изнутри закрепить мебельные уголки, на которые и ляжет полотно.

На стену по периметру крепится светодиодная лента. Блок питания для нее можно спрятать за подвесным потолком либо в другом удобном месте, куда не попадет вода.

Остается закрепить фанерную рамку на стене любым удобным способом, вставить зеркало на место, закрепив деревянными штапиками, и наслаждаться полученным изделием.

Декоративная подсветка

Декоративная подсветка зеркала, сделанная своими руками

Этот вариант немного проще предыдущего, т. к. особой подготовки зеркального полотна не требуется. Понадобится изготовление практически такой же рамки из фанеры, с той лишь разницей, что она должна быть меньше стекла. Оно должно быть со всех сторон по периметру больше на 2–4 см. На внутреннюю сторону зеркала при помощи жидких гвоздей крепится деревянное основание, с наружного торца которого приклеивается светодиодная лента.

После полного высыхания зеркало вешается на свое место и подключается питание. На этом, собственно, работа по изготовлению зеркала с подсветкой своими руками окончена.

Конечно, каждый может придумать и свои варианты освещения, здесь, безусловно, нужно полагаться на свою фантазию, но основные, базовые варианты подсветки мы обсудили.

Как выполнить подключение RGB ленты через контроллер

Как подключить RGB ленту к контроллеру стоит разобрать отдельно, так как есть некоторые особенности.

На фото ниже изображена схема подключения РГБ ленты к контроллеру, соединяющаяся при помощи четырех проводов: 3 из них цветные и 1 соединительный для подачи тока от блока питания. Контроллер должен строго устанавливаться между трансформатором и диодным отрезком.

  1. Первое, что нужно сделать – с одной стороны где только два провода «+» и «-», соединить контроллер с трансформатором, соблюдая полярность проводов.
  1. Далее, с другой стороны, нужно подключить отрезок светодиодной ленты с контроллером, как это сделать смотрите подробно на картинке выше. Соедините четыре провода, 3 из них с соблюдением цветной маркировки, а четвертый провод прикрепите на оставшееся место (он обычно белого или черного цвета).

На деле, если выполнить подключение правильно, процесс оказывается совсем не сложным. Если с первого раза не получилось выполнить соединение верно, то не волнуйтесь – током не ударит. Просто поменяйте провода местами.

Основные схемы подключения RGB-ленты

Когда разобрались с подключением контроллера к RGB-ленте, ваш следующий шаг – соединить все оставшиеся детали в общую цепь. Рассмотрим несколько схем подключения, когда требуется соединить один и более отрезок, а также в каком случае необходим усилитель.

  1. Простой вариант установки всех элементов между собой. Эта схема будет полезна для тех, кто собирается подключить только одну диодную ленту, длиной не более, чем 5 метров. При этом способе достаточно применить один блок питания и RGB контроллер. Если требуемая мощность блока рассчитана правильно, то усилитель не понадобится. Ниже представлена наглядная схема подключения.
  1. Способ для подключения двух светодиодных отрезков, каждый длиной не более 5 м. Этот метод подключения RGB ленты также прост, но требует некоторых условий для его реализации:
  • мощности блока питания и контроллера должно быть достаточно для обслуживания током нескольких диодных отрезков, у которых суммарная длина не более 10 м.
  • потребуются дополнительные провода. Как показано на схеме ниже, это можно выполнить путем присоединения к соответствующим выходам контроллера по два провода, которые идут на две разные ленты, соединяя их параллельно друг другу. То есть к одному контакту контроллера присоединяются сразу два провода.

Насколько эффективен этот способ остается только гадать. Ведь мощности одного блока питания может не хватить на долгое время обслуживания двух отрезков лент, а если вы допустили ошибки в расчетах, то конструкция может вовсе не работать.

Для подключения двух отрезков диодных лент существуют более надежные способы. Подразумевается два основных метода соединения всей цепи, длиной свыше 5 м: при помощи дополнительного блока питания и при помощи усилителя.

  1. Рассмотрим схему подключения РГБ ленты к двум источникам питания, которая представлена ниже. Эта цепь гораздо лучше подходит для обслуживания более длинных участков лент, так как мощность распределяется равномерно на оба отрезка в необходимом объеме. Недостаток этого способа кроется в том, что трансформатор стоит дороже, чем усилитель.
  1. Следующий метод соединения заключается в добавлении нового элемента – усилителя. При его выборе не требуется рассчитывать мощность всей ленты, а только отдельного отрезка, к которому он присоединяется. Его удобнее использовать, так как трансформатор выглядит более громоздким и тяжелым. К тому же не каждый контроллер выдерживает такое напряжение тока. Здесь на помощь приходит использование RGB усилителей сигнала. В итоге оба отрезка будут синхронно работать. Чтобы было понятнее, взгляните на схему.
  1. Способ подключения, который позволяет создать более сложную конструкцию из светодиодов любой длины и сложности. Для этого потребуется несколько блоков питания и усилителей, в соответствии с количеством светодиодных лент. Нужно ли добавлять дополнительный трансформатор зависит от мощности освещения. Ниже следует схема того, как вы сможете постепенно наращивать длину подсветки, добавляя через каждые 5 метров по одному усилителю.

Вот еще одна возможная схема подключения сложных конструкций, схожая с предыдущими. Как ее выполнить смотрите ниже.

Вот такое существует разнообразие вариаций подключения, и это не предел, дальше все зависит от вашей фантазии. Главное, найти место для размещения всего этого оборудования.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
