Как сделать подсветку из светодиодов?

Пошаговая инструкция

Рассмотрим, как изготавливается своими руками светодиодная подсветка для зеркала. Порядок действий:

  1. Разработать проект или, как минимум, рабочий чертеж. Не следует относиться к этому пункту как к излишней трате времени, так как тщательная проработка деталей и заблаговременный подсчет всех необходимых материалов и инструментов поможет быстро и качественно выполнить работу, получить ожидаемый результат.
  2. По размерам зеркала собрать короб для светодиодной ленты. Как правило, он представляет собой рамку, приклеенную на поверхность с обратной стороны. Ее размер на 8-10 см по каждой стороне меньше, чем длина и ширина зеркала — это обеспечивает скрытый монтаж светильника. Проще всего использовать для этого дюралюминиевые уголки или трубу прямоугольного сечения. Некоторую сложность составит подрезка углов под 45°, которую лучше всего сделать на маятниковом станке или, что несколько хуже, вручную с помощью стусла.
  3. В верхней планке короба (рамки) просверлить отверстия для навески на стену. (Этот пункт необходим, если не используются специальные крепления или кронштейны).
  4. Положить зеркало на лицевую сторону. Приклеить рамку с обратной стороны, обеспечивая равномерный отступ от края по всем сторонам.
  5. На внешние стороны рамки приклеить светодиодную подсветку. Можно использовать собственный липкий слой, имеющийся на ленте. Также подойдет двухсторонний скотч или водостойкий клей.
  6. Соединить коннекторами части ленты, прикрепить провода и навесить его на стену.
  7. Присоединить провода к блоку питания, а сам блок подключить к сети. Использовать один из вариантов включения подсветки — либо от общего выключателя освещения, либо от собственной кнопки.
  8. Произвести пробное включение, при обнаружении неполадок — устранить их соответствующим способом.

Указанный порядок действий приведен для примера, в каждом конкретном случае возможны отклонения или дополнительные пункты.

Технология монтажа

Для того чтобы светодиодная подсветка находилась на гардине, при прокладывании электрической проводки в помещении необходимо над окном поместить специальный короб из гипсокартонна, в который будут помещаться кабеля. В этом коробе будет располагаться лента и трансформатор, от которого будет работать подсветка.

Затем нужно перейти к установке трансформатора. Он крепится на потолке или на стене. Крепится он, как правило, дюбелями и в таком месте, чтобы к источнику постоянного тока можно было легко подвести провода.

Прежде чем приступать к подсоединению кабелей, следует обесточить электрическую сеть. После этого к N и L подключить питающий кабель (при этом фазный провод белого цвета подсоединяется к элементу L, а нулевой провод синего цвета – к N). Светодиодная полоса соединяется с устройством через элементы V+ и V-. Схема подключения указана ниже:

Важно! После того, как завершилась установка и соединение всех проводов к блоку питания, необходимо приступать к подсоединению трансформатора и полосы. LED полоска укрепляется с проводом, который расположен в нише

Подсветка крепится при помощи пайки. О том, как подключить светодиодную ленту своими руками, мы рассказывали подробно в отдельной статье.

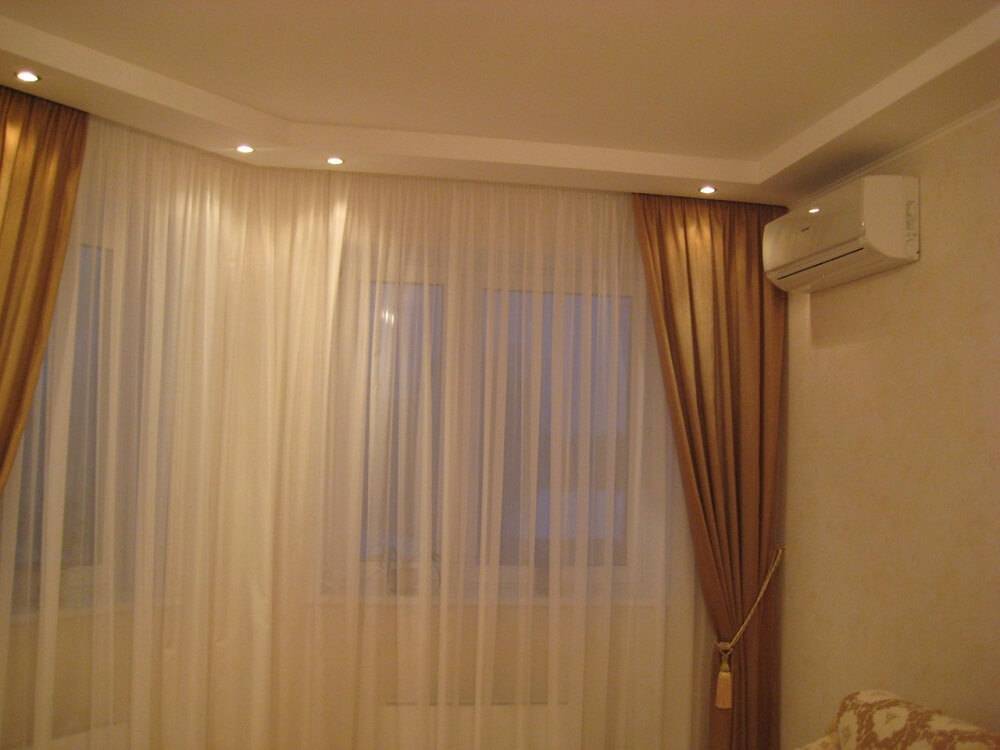

Для того чтобы штора подсвечивалась изнутри и хорошо сочеталась в интерьере, необходимо учитывать некоторые моменты:

  1. Штора должна хорошо смотреться с освещением, а светодиодная лента не должна быть увиденной человеком, который смотрит на гардину. Должна быть видна только подсветка, как на фото ниже:
  2. Свет не должен закрываться занавесками или другими любыми элементами.
  3. По отношению к полотну подсветка светодиодами должна обладать касательным направлением.
  4. В соответствии с правилами пожаробезопасности, не следует располагать источник тока близко с поверхностями, которые восприимчивы к высокой температуре. Это значит, что расстояние до гардины должно быть значительным. На фото изображена светодиодная полоса, которая размещается по всей длине стены:

Что касается установки светодиодной ленты, на обратной стороне полосы есть клейкое основание, благодаря которому можно прикрепить ее к любой ровной поверхности. Оптимальным решением будет алюминиевый профиль. Он небольшой и штора будет его прикрывать. Стандартная его длина – 2 м.

Перед поклейкой, необходимо убедиться, что светодиодная лента изолирована от алюминия. Это необходимо для того чтобы избежать короткого замыкания. Затем нужно прикрепить ленты к двум алюминиевым профилям и припаять между ними соединительную пару проводов. После того, как осветительная лента была установлена в профиль, ее необходимо протестировать. Освещение может включаться совместно с общим светом или ее можно сделать с отдельным выключателем.

Еще один вариант установки подсветки — на карниз. В этом случае штора будет скрывать яркость света, и выглядеть более оригинально. Фото пример такого варианта расположения ленты демонстрируется ниже:

Помимо этого, штора может освещаться и точечным методом. Как правило, такой метод используется для подчеркивания ламбрекенов

При установке светодиодов на жесткую конструкцию, внимание акцентируется на контуре. Но для его реализации необходимо быть предельно точным и аккуратным

Светодиодная лента отклеивается

Казалось бы, зачем что-то придумывать еще, если уже есть такие простые способы, предусмотренные производителями. Однако как показывает практика, после не совсем продолжительного времени, подсветка закрепленная таким методом начинает отваливаться и отклеиваться.

Причин чаще всего две:

плохо подготовленная поверхность для монтажа

не качественный скотч

Перед наклеиванием на любую поверхность ее необходимо правильно подготовить:

очистить

вытереть насухо

обезжирить

Проделать это нужно за несколько минут до непосредственного монтажа. Только после этого можно надеяться, что подсветка провисит долго и не отвалится.

Второй момент – это качество скотча. Выбирайте экземпляры, у которых с обратной стороны есть значок ЗМ.

Это наиболее известный мировой бренд, выпускающий не только клейкую ленту. Даже сама марка Scotch – это всего лишь малая часть компании.

При этом, наличие такого знака не гарантирует, что вам попадется качественное изделие. Подделать и написать всего две буквы, для китайских умельцев не представляет большого труда.

Кроме того, всегда обращайте внимание на дату изготовления. Даже качественные экземпляры от именитых брендов (Philips), пролежав несколько лет в холодных помещениях, запросто могут потерять свои первоначальные свойства

А вы будете ломать себе голову, вроде бы и ”ЗМ”, а почему-то плохо клеится.

Что же делать рядовому пользователю и есть ли более надежный способ крепления Led лент? Конечно есть, и им уже давно пользуются большинство монтажников и электриков.

Подключение через USB

Особого внимания заслуживает способ подключения светильника через USB, так как он подходит для ноутбука (единственный вариант подсветки) или когда в компьютере нет свободных разъемов питания. В USB гнезде напряжение составляет 5 В, а ток нагрузки не превышает 0,5 А. Этого мало для светильника, которому требуется 12 В. Нужно приобрести или сделать преобразователь 5 В к 12 В и запитать его от USB.

Следует учитывать, что повышение напряжения в 2,5 раза влечет понижение тока во столько же раз, то есть до 0,2 А (до 0,5 метра ленты с плотностью 60 светодиодов на метр). Если превысить ток нагрузки, можно вывести из строя USB порт. Для подключения светодиодного светильника через USB нужно:

  1. Подсоединить к преобразователю USB штепсель, соблюдая распиновку. Здесь присутствуют четыре контакта: два из них служат для передачи данных, а другие два являются питанием. Блок преобразования соединяется с контактами питания – красным и черным проводами. Нужно разобрать USB разъем, припаять провода и собрать корпус в исходное состояние.
  2. Скачать на ноутбук специальные драйвера для правильной работы собранного устройства.

Как видно, можно без особых усилий подключить светодиодную ленту к компьютеру или к внешнему блоку питания, чтобы украсить свое рабочее место. Можно выбрать наиболее подходящий способ для каждого. Главное правило заключается в том, чтобы не превысить токовую нагрузку на блок питания или на USB порт. Для успешного подключения светодиодной подсветки следует придерживаться приведенных выше инструкций и не бояться сделать что-то своими руками.

Использование светодиодов в моддинге очень популярно, в связи с невысокой сложностью их подключения и неплохим получаемым визуальным эффектом от их применения. Именно по этой причине я решил сделать практический гайд по организации такой подсветки в компьютере.

Наиболее оптимальным вариантом является использование так называемых LED лент. Они сравнительно недорогие, неприхотливы в эксплуатации, при этом подключение и установка светодиодной ленты займет меньше времени и сил, чем подключение отдельных светодиодов.

Для работы необходимо всего лишь приклеить по месту и подключить к источнику питания с напряжением в 12 вольт. В качестве разъёма питания можно использовать 2 разъёма — Molex или 3-pin разъём на материнской плате.

При этом провод с обозначением +12В мы припаиваем к “плюсу”, с обозначением Ground к “минусу” на ленте

Важное замечание: поскольку LED лампочки не любят высоких температур, на процесс пайки накладывается особое ограничение — пайка только на обозначенных площадках с температурой не более 260 °С. При этом время пайки не должно превышать 10 секунд

Итак, покажу на примере Molex разъёма, как производится монтаж:

-одноцветная Led lenta (с уже припаянными проводами)

-Molex коннектор (“папа”). Его можно купить, а можно и отодрать от старого кулера.

-пинцет, плоскогубцы, ножик и немного терпения

Непостредственно, сам процесс:

1)Из коннектора вытаскиваем два штырька, отвечающие за +12V и соседний Ground (ориентируйтесь на рисунок выше) , для этого с помощью пинцета подогните усики (усики можно увидеть на рисунке ниже), удерживающие контакты. После изъятия не забудьте отогнуть усики обратно.

2) Зачистите немного конца провода и с помощью проскогубцев закрепите контакт на проводе (должно получиться что-то такое).

3) Верните готовые штырьки обратно в коннектор, просто вставьте их до упора (убедитесь, что контакты не выскакивают обратно).

4)Подсоедините к блоку питания для проверки работоспособности.

Наиболее оптимальным местом для клейки являются задняя и верхняя (нижняя) стенки корпуса, вдоль боковой стенки.

Это только первый гайд на данную тематику, следующий будет посвящён RGB лентам и особенностям работы с ними :).

Проектирование светодиодного освещения ↑

Такой важный аспект, как проектирование, лучше доверить профессионалам. И не только потому, что это их хлеб насущный, а потому, что придется столкнуться с рядом сложностей. Проект электропроводки и освещения дома или квартиры менять не требуется, потому что нагрузка на сеть не увеличится, а уменьшится. Сложность проектирования светодиодного освещения связана с техническими и оптическими характеристиками светодиодов. Например, светоотражение, угол излучения света, рабочая температура, световой поток – крайне важны, а такие нюансы, как цвет стен и потолка, могут кардинально повлиять на комфортность освещения.

Лучший комплект светодиодной подсветки для любителей кастомизации

Alitove WS2812B

ПлюсыМинусы
+ Хорошие параметры яркости— Сложна в установке
+ Большие возможности освещения— Собственные режимы освещения нужно программировать
+ Подходит для корпусов формата Full-Tower

Сегодня на рынке подсветки есть множество светодиодных лент с пиксельной адресацией, но Alitove WS2812B является наиболее удобным и эффективным решением, когда дело доходит до подсветки корпуса игрового ПК. Эта огромная светодиодная катушка с лентой длиной 500 см насчитывает 300 светодиодов, что позволяет вырезать подходящие для вашего корпуса полоски с диодами. Но, помимо самой светодиодной катушки вам придется отдельно приобретать блок питания и контроллер.

В продаже можно найти уже готовые контроллеры с сотнями запрограммированных типов свечения, и это станет самым простым вариантом для приобретения. Более продвинутые пользователи могут использовать платы Arduino или Raspberry Pi для программирования собственных световых эффектов. В нашем случае мы решили ограничиться готовым решением с дистанционным управлением. Разрезать ленту мы не стали, а просто проложили ее по внутренней части корпуса ПК.

Тем, кто решит заняться вырезанием отдельных LED-полосок, придется осуществить еще последующую самостоятельную пайку для соединения лент. Мы рекомендуем использовать 3-контактные разъемы JST, чтобы вы могли легко отсоединять полоски без необходимости разрезания и повторного паяния.

Цена: около 1600 рублей

Шаг 5: Установка батарейки

Ну что ж, основную работу мы сделали, осталось только лишь припаять и закрепить батарейный отсек. В первую очередь мы его зафиксируем, а потом уже припаяем. Отсек с установленной кроной необходимо закрепить тремя пластиковыми стяжками на спицах сразу же возле втулки, примерно так, как вы видите на фото ниже. После такой фиксации он уже никуда не денется даже при езде на большой скорости и по ямам (проверено).

Установив батарейный отсек, припаиваем к двум его проводам штекер питания «мама», а ответный штекер «папа» паяем к проводам, идущим на светодиодную ленту. Не забывайте про полярность проводов, чтобы не перепутать их во время пайки. Можете сделать и без разъемного соединения, но мне показалось, так будет удобнее менять батарейку. А еще вместо «мамы-папы» можно поставить электрические колодки для проводов. Тут и паять особо ничего не надо. С одной стороны закрутили провода от батарейного отсека, а с другой – провода, идущие от led ленты. Ну, вот собственно и все.

Оригинальные идеи ночников

Ошибочно полагать, что самодельные ночники обязательно будут выглядеть простенько. Ведь можно креативно подойти к работе и создать уникальный и красивый ночник.

Луна

Лампа в виде луны потребует много свободного времени и сил. Для создания этого космического объекта потребуется:

  1. Воздушный шарик.
  2. Одноразовые салфетки.
  3. Клей-ПВА.
  4. Краски.
  5. Губка.

Ход работы:

  1. Область вокруг узла необходимо обвести фломастером с радиусом примерно 3-4 см.
  2. Шар нужно опустить в тару с клеем. Клей должен обволакивать всю поверхность шара.
  3. Нужно обклеить поверхность бумажными салфетками. Необходимо сделать не менее трех слоев, иначе шар будет мягким.
  4. Когда все слои просохнут, нужно нанести на сферу акриловую краску.
  5. При помощи губки на поверхности сферы нужно изобразить лунные кратеры.
  6. Когда краска подсохнет, нужно аккуратно вырезать отверстие и удалить ненужный шарик.
  7. В ночник-луну нужно поместить гирлянду или сделать из него плафон.

Облако

Бюджетный вариант ночной лампы – источник света в виде облака. Для него нужно найти:

  1. Абажур.
  2. Толстую проволоку.
  3. Вату.
  4. Светодиодную гирлянду.

Ход работы:

  1. В абажуре нужно проделать отверстие для источника света, чтобы поместить в него лампочку. Через отверстие нужно провести толстую нить.
  2. Абажур нужно оклеить ватой. Для этого нет необходимости использовать большое количество клея: понадобится всего несколько капель.
  3. Абажур нужно поместить под потолок. В дневное время суток он будет напоминать обычное облако, а в ночное – грозовую тучу.

Цветок

Ночник  будет выглядеть эффектно и шикарно, но для его изготовления понадобится достаточно много времени.

Для него потребуются плотный картон, жесткая толстая проволока, краски разных цветов (красный, темно-бордовый или бледно-розовый), гофрированная бумага, клей-стик, ножницы и другие канцелярские принадлежности.

Ход работы:

  1. Из плотного картона нужно вырезать лепестки разных форм и размеров. Это шаблоны будущего ночника.
  2. По получившимся шаблонам нужно вырезать лепестки.
  3. Гофрированную бумагу нужно округлить с помощью ножниц. Делать это нужно аккуратно, дабы не порвать тонкую бумагу.
  4. Полученные лепестки скрепляются вместе в виде цветка. В середину нужно вставить светодиод. Оригинальное решение, если светодиод будет отличаться от цветовой гаммы цветка, хотя можно попробовать разные варианты.
  5. Можно проявить фантазию и приклеить к листочкам светодиоды разных цветов. Хотя сама по себе ночник-роза будет смотреться оригинально.

Звёздное небо

На сегодняшний день оригинальной идеей считается ночник в виде галактики и звездного неба. При большом количестве времени, можно полностью повторить карту звёздного неба с созвездиями, либо сделать свои собственные фантастические сюжеты.

Для создания этого оригинального осветительного прибора потребуется:

  1. Стеклянная тара (подойдет простая банка с крышкой).
  2. Прочная фольга.
  3. Маленький фонарик.
  4. Основа для ночника: фанера или доска.
  5. Фломастер.

Ход работы:

  1. Фломастером нужно нарисовать звезды (или другие фигуры) на фольге.
  2. При помощи шила, нужно проткнуть фигуры и тщательно проработать каждую из них ножницами.
  3. После того, как звезды проработаны, нужно положить фольгу в банку так, чтобы внутри фольга была плотно прижата к стенкам.
  4. Поместить в импровизированный ночник фонарик и перевернуть его.
  5. Можно использовать светодиодную гирлянду с разными огнями, либо лампочку цвета индиго.

Кружевной

Лампа такого плана украсит любой романтический вечер, а в дневное время впишется в классический стиль помещения или стиль Прованс. Для изготовления ночника потребуется:

  1. Кружево.
  2. Стеклянная тара.
  3. Ножницы.
  4. Светодиодная гирлянда.

Ход работы:

  1. Стеклянную тару нужно обернуть кружевом так, чтобы не оставалось лишнего, но и края ткани не накладывались друг на друга.
  2. Кружево нужно прошить, чтобы с виду оно напоминало рукав.
  3. Полученную работу надо поместить в банку, туда же поместить небольшой фонарик или гирлянду. Закрыть крышкой и работа готова!

Аквариум

Подсветка аквариума — это совершенно отдельная тема для разговора. Очень многие здесь используют специальные лампы с УФ светом.

В то же время для создания красивой картинки никто не запрещает закрепить в верхней крышке аквариумного бокса влагозащищенную светодиодную ленту.

Именно подсветка изнутри, а не снаружи делает этот темный водный мир
поистине непередаваемым.

Подводя итог вышесказанному, хотелось бы посоветовать следующее. Самое
главное, не применяйте все вышеперечисленные идеи одновременно в одной комнате.

Максимум два решения, не более. В противном случае ваша подсветка будет отдавать безвкусицей и смотреться вычурно.

Монтаж в ниши

Установка светодиодов в гипсокартонные ниши осуществляется простым прикладыванием самоклеящейся основы к поверхности. Это самый простой из всех возможных способов монтажа, однако и здесь нужно соблюдать определенные правила:

Первым делом удаляем с поверхности любую грязь или жировые отложения.
Снимаем защитную упаковку с самоклеящейся основы.
Осторожно накладываем ленту на сухую и чистую поверхность.
Разравниваем светодиодную ленту по всей длине.
Если результат предыдущей операции удовлетворительный, с усилием прижимаем материал к поверхности, чтобы лента качественно приклеилась.

Нюансы в установке

Важно учесть, что порядок установки RGB и SMD лент отличается. Подключение многоцветного изделия сложнее – нужно подсоединить блок питания к контроллеру, затем саму ленту

При подключении многоцветной ленты следует соблюдать полярность. Если перепутать плюс и минус, светодиоды перегорят, и придется менять источник света.

Ленту нужно разрезать только в отмеченных местах

При перерезании важно не повредить токопроводящие дорожки и светодиоды. Соединение должно выполняться пайкой или с помощью специальных коннекторов, подобранных под конкретный вид ленты

Во время установки изделия на потолок важно сделать так, чтобы снизу его не было видно. Для этого используют карнизы или делают специальные выступы из гипсокартона

Рекомендуется использовать светодиоды на матовом потолке. От глянцевой поверхности они отражаются, будто в зеркале, и даже незначительные загрязнения будут заметны.

Светодиодная подсветка – это выгодный и стильный способ освещения внутренних помещений, рекламных плакатов, фасадов зданий, памятников. Светодиоды активно используются благодаря своим преимуществам – они сберегают электроэнергию, дают высокую эффективность и долго работают при соблюдении условий эксплуатации. С помощью светодиодной ленты можно создать уникальную подсветку, выгодно выделить элементы декора и сделать зонирование помещения. Монтаж LEDленты несложен, но нужно иметь навыки работы с паяльником.

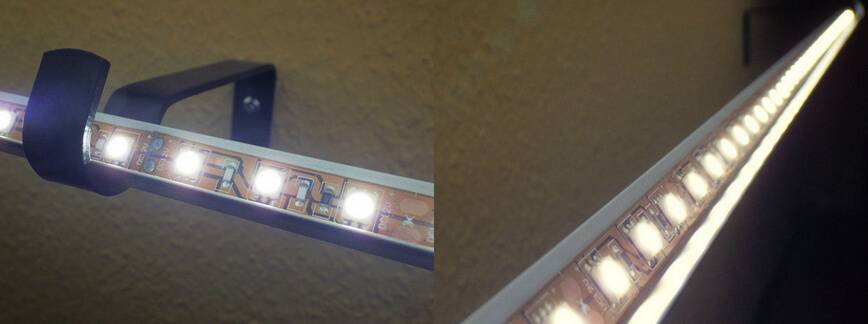

Где устанавливать профиль

Сама лента
крепится и вставляется в специальный профиль.

Очень многие
для этого используют угловой вариант, который ставится в торец между стенкой и
низом шкафчиков.

Однако не
забывайте один отрицательный момент такой подсветки. В этом случае свет будет
идти не строго вниз на рабочий стол, а зачастую бить вам в глаза.

Конечно,
стоя в непосредственной близости от шкафчика, вы этого может и не заметите, а
вот сидеть за кухонным столом, повернувшись лицом к такой подсветке, будет уже
не комфортно.

А если у вас квартира-студия, то такой свет будет слепить и раздражать всех присутствующих.

Если вообще
хотите запрятать всю подсветку и выпирающий П-образный профиль, то используйте
врезной вариант.

Он хоть и более затратный, но красота всегда требует жертв.

Кстати, П-образный профиль лучше размещать как можно ближе к фасадной стороне.

Привычный стандарт здесь – 1/4 расстояния от края.

Размеры
профиля подбирайте исходя из ширины светодиодной ленты. Сверху на такой профиль
одевается накладной матовый экран.

Способ освещения

Благодаря гибкости LEDленты, можно создать уникальную подсветку. С ее помощью можно выполнить зонирование помещения, добавить объема, выделить важные детали. Есть 4 способа создания освещения – контурный, направленный, точечный, фигурный.

Контурный

Все источники света в таком располагаются на одной линии (например, по краю многоуровневого потолка или на полках). Свет должен быть направлен вверх. Освещение получается в виде сплошной полосы света.

Точечный

С помощью точечного освещения можно создать на потолке эффект звездного неба. Светодиоды закрепляются на потолке по заранее продуманной схеме и направлены вниз.

Дополнительный эффект может создать фотопечать на ПВХ полотне.

Фигурное расположение

При фигурном размещении диоды устанавливаются в потолочные плафоны, которые специально для этого предназначены. Подобные задумки осуществляют дизайнеры, обычных технических знаний для реализации недостаточно.

Как выполнить подключение RGB ленты через контроллер

Как подключить RGB ленту к контроллеру стоит разобрать отдельно, так как есть некоторые особенности.

На фото ниже изображена схема подключения РГБ ленты к контроллеру, соединяющаяся при помощи четырех проводов: 3 из них цветные и 1 соединительный для подачи тока от блока питания. Контроллер должен строго устанавливаться между трансформатором и диодным отрезком.

  1. Первое, что нужно сделать – с одной стороны где только два провода «+» и «-», соединить контроллер с трансформатором, соблюдая полярность проводов.
  1. Далее, с другой стороны, нужно подключить отрезок светодиодной ленты с контроллером, как это сделать смотрите подробно на картинке выше. Соедините четыре провода, 3 из них с соблюдением цветной маркировки, а четвертый провод прикрепите на оставшееся место (он обычно белого или черного цвета).

На деле, если выполнить подключение правильно, процесс оказывается совсем не сложным. Если с первого раза не получилось выполнить соединение верно, то не волнуйтесь – током не ударит. Просто поменяйте провода местами.

Основные схемы подключения RGB-ленты

Когда разобрались с подключением контроллера к RGB-ленте, ваш следующий шаг – соединить все оставшиеся детали в общую цепь. Рассмотрим несколько схем подключения, когда требуется соединить один и более отрезок, а также в каком случае необходим усилитель.

  1. Простой вариант установки всех элементов между собой. Эта схема будет полезна для тех, кто собирается подключить только одну диодную ленту, длиной не более, чем 5 метров. При этом способе достаточно применить один блок питания и RGB контроллер. Если требуемая мощность блока рассчитана правильно, то усилитель не понадобится. Ниже представлена наглядная схема подключения.
  1. Способ для подключения двух светодиодных отрезков, каждый длиной не более 5 м. Этот метод подключения RGB ленты также прост, но требует некоторых условий для его реализации:
  • мощности блока питания и контроллера должно быть достаточно для обслуживания током нескольких диодных отрезков, у которых суммарная длина не более 10 м.
  • потребуются дополнительные провода. Как показано на схеме ниже, это можно выполнить путем присоединения к соответствующим выходам контроллера по два провода, которые идут на две разные ленты, соединяя их параллельно друг другу. То есть к одному контакту контроллера присоединяются сразу два провода.

Насколько эффективен этот способ остается только гадать. Ведь мощности одного блока питания может не хватить на долгое время обслуживания двух отрезков лент, а если вы допустили ошибки в расчетах, то конструкция может вовсе не работать.

Для подключения двух отрезков диодных лент существуют более надежные способы. Подразумевается два основных метода соединения всей цепи, длиной свыше 5 м: при помощи дополнительного блока питания и при помощи усилителя.

  1. Рассмотрим схему подключения РГБ ленты к двум источникам питания, которая представлена ниже. Эта цепь гораздо лучше подходит для обслуживания более длинных участков лент, так как мощность распределяется равномерно на оба отрезка в необходимом объеме. Недостаток этого способа кроется в том, что трансформатор стоит дороже, чем усилитель.
  1. Следующий метод соединения заключается в добавлении нового элемента – усилителя. При его выборе не требуется рассчитывать мощность всей ленты, а только отдельного отрезка, к которому он присоединяется. Его удобнее использовать, так как трансформатор выглядит более громоздким и тяжелым. К тому же не каждый контроллер выдерживает такое напряжение тока. Здесь на помощь приходит использование RGB усилителей сигнала. В итоге оба отрезка будут синхронно работать. Чтобы было понятнее, взгляните на схему.
  1. Способ подключения, который позволяет создать более сложную конструкцию из светодиодов любой длины и сложности. Для этого потребуется несколько блоков питания и усилителей, в соответствии с количеством светодиодных лент. Нужно ли добавлять дополнительный трансформатор зависит от мощности освещения. Ниже следует схема того, как вы сможете постепенно наращивать длину подсветки, добавляя через каждые 5 метров по одному усилителю.

Вот еще одна возможная схема подключения сложных конструкций, схожая с предыдущими. Как ее выполнить смотрите ниже.

Вот такое существует разнообразие вариаций подключения, и это не предел, дальше все зависит от вашей фантазии. Главное, найти место для размещения всего этого оборудования.

Монтаж светодиодной ленты

После
крепежа профиля переходим к лед ленте. Отрезаете ее нужной длины.

Делается это
в специальных местах, обозначенных “ножницами” или другим похожим
рисунком. Там, где расположены контактные площадки.

Если лента оказалась короткой, ее можно нарастить при помощи пайки.

Далее, при
отсутствии заводского штекера переходника, опять же припаиваете два провода
питания в начало ленты.

Только не забудьте их предварительно протянуть через боковую заглушку.

Есть заглушки с заводскими отверстиями под это дело.

Все паяльные
работы делайте заранее, на столе, а не на весу, когда хорошего контакта при
отсутствии навыка не добиться.

У кого нет желания заниматься пайкой, может воспользоваться специальными коннекторами.

Их за сущие копейки продают в хозяйственных магазинах или на Али.

При
определенной доработке, эти пластиковые штуковины можно даже запрятать внутри
профиля.

Иначе в открытую, все это будет выглядеть не очень эстетично.

Провода
подбирайте такой длины, чтобы их хватило с небольшим запасом до места
размещения блоков питания.

Далее, аккуратно снимаете самоклеящуюся подложку с Led ленты.

Для большей
надежности все таки не стоит на 100% доверяться этим двухсторонним скотчам.
Поэтому никогда не помешает нанести дополнительно несколько капель клея на
плоское основание профиля.

При этом не
забудьте тщательно протереть и очистить поверхность.

Самый лучший
вариант клея – в виде геля.

Только не вздумайте использовать термоклей из пистолета. Почему, описано в статье про ошибки самых популярных способов крепления светодиодной ленты.

Провода
питания выводятся к месту установки блока от инфракрасного датчика и источника
питания Led подсветки.

Переходим к
подключению и сборке всей схемы воедино.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
