Критерии качества изделий
На упаковке каждой диммированной лампочки указано много информации. Чтобы выбрать функциональный продукт, необходимо знать, что это все значит.
Форма лампы и ее влияние на освещение
Диммируемые лампы бывают самых разнообразных форм, от которых зависит степень освещения
Правильно подобрав светодиодное устройство определенного внешнего вида, удастся добиться оптимальной интенсивности освещения. На рынке встречаются следующие формы ламп:
- Грушевидные. Колба имеет такой же диаметр, что и корпус. Такие светодиоды светят только вперед. Их не рекомендуется устанавливать в люстры, плафоны которых направлены вниз. Грушевидные светодиоды не смогут эффективно осветить потолок и на нем появятся тени.
- Напоминающие обычные лампочки накаливания. Применяются для реализации традиционного освещения. Угол распространения световых потоков – 240°.
- В виде свечи или шара. Такая форма создана преимущественно с декоративной целью. Угол освещения достигает значения 240-360°. Лампы удачно сочетаются с открытыми люстрами, торшерами, бра.
- Рефлекторного типа. Преимущественно используются в магазинах, салонах красоты. Особенность изделий – создание целенаправленного светового пучка, который освещает конкретную область.
- Точечные. Подобные изделия устанавливаются в натяжные или подвесные потолки, корпусную мебель для создания дополнительного или основного освещения. Они создают довольно большой угол распространения света – до 100°.
Грушевидная Напоминающая лампу накаливания
В виде свечи
Рефлекторного типа
Лампа точечного света
Мерцание света и методы его выявления
Проверка мерцания лампы с помощью карандаша
Такой негативный эффект характерен для светодиодных и люминесцентных осветителей. Мерцание света негативно сказывается на самочувствии человека – глаза быстрее устают, возможны головные боли. При наличии данного дефекта светодиод запрещено использовать для жилых помещений.Выявить мерцание можно по следующим признакам:
- Если быстро отвести взгляд от одного предмета на другой, перед глазами двоится. Такой эффект называют стробоскопическим.
- Необходимо взять карандаш за один конец и перемещать его как маятник. Если не видно четких контуров изделия, мерцание лампы находится в пределах нормы. Когда кажется, что карандашей несколько, пульсация света очень высокая.
- Для определения мерцания можно использовать смартфон. Включив обычную камеру и направив ее на источник света, удастся увидеть полосы. Чем они ярче, тем сильнее пульсация.
Полностью устранить эффект мерцания невозможно.
Пределы уровня диммирования
Большинство моделей способны снизить интенсивность освещения до 10%. Некоторые производители выпускают светодиоды, где данный показатель колеблется в пределах 5-25%. Совмещая лампы с разными диммерами, удается добиться необходимого уровня освещения, что зависит от совместимости устройств.
Мощность и рабочее напряжение
Мощность не является характеристикой яркости света — для этого существует такой показатель, как люмен. Он указывается на упаковке каждого изделия
Светодиодные изделия выпускаются с мощностью от 1 до 25 Вт. Для оценки эффективности устройств их световой поток сравнивают с тем, что формируется у ламп накаливания. Их мощности соотносятся как 1 к 8-10.
При выборе лампы в зависимости от рабочего напряжения лучше выбирать модели, где данный показатель составляет 170-250 В. Это обезопасит прибор от перегорания, что может случиться при скачке тока в сети.
Световой поток и эффективность
Особенностью ЛЕД-ламп называют то, что их мощность не всегда эффективно отображает яркость. Поэтому на упаковке изделий указывается световой поток. Он колеблется в пределах 200-2500 лм.
Цветовая температура
Шкала цветовой температуры источника света
Данный показатель характеризует источник цвета в плане спектрального состава. Цветовая температура измеряется в Кельвинах. Для освещения рабочего места оптимальным считается значение 4000-4500 К. Для дома рекомендуется взять лампу с теплым цветом 2700-3500 К.
Индекс цветопередачи
Важный показатель, который отображает соответствие цвета, получаемого при искусственном освещении, его реальному оттенку. Чем выше индекс цветопередачи, тем натуральнее выглядят предметы в помещении.
Производители выпускают лампы с максимальным значением 90 Ra.
Цоколь и корпус
Типы цоколей энергосберегающих ламп
Самыми популярными считаются светодиоды с цоколем Е27 и Е14. Они имеют стандартное резьбовое соединение. Цоколь Е27 применяется для закрытых светильников, Е14 – для бра, торшеров.
Характеристики
Основные характеристики, которыми отличаются диодные лампы:
- Мощность. Данный показатель варьируется от 3 до 50 Вт. Для использования в быту достаточно 3-20 Вт.
- Напряжение. Существует два типа напряжения — на 12 или 220 В. В случае 12 В речь идет о низковольтных излучателях, подключаемых в электросеть посредством блока питания. В устройстве на 220 В присутствует драйвер.
- Цветовая температура. Измеряется этот параметр в кельвинах. От уровня температуры зависят комфортность восприятия освещения и качество передачи цвета. К примеру, цветовая температура в пределах 2700-3000 К считается наиболее естественной. Такой температурный режим подходит для освещения жилых помещений.
- Световой поток (лм). Данный параметр зависим от яркости света: чем больше яркость, тем более мощное выдается излучение.
- Угол освещения.
- Диапазон допустимых показателей температур во внешней среде. Светодиодные лампочки работают при температуре воздуха в пределах от 40 градусов мороза до 40 градусов тепла.
К другим параметрам относят комплектацию радиатора и функцию диммирования (регулирование уровня освещения).
На рисунке ниже представлена маркировка согласно формам лампочек.
Следующий рисунок показывает, как классифицируются цоколи.
Наиболее надежными производителями светодиодов считаются такие, как Philips (Нидерланды), Gauss, Osram, ASD и Navigator (Россия). Хорошая продукция содержит только качественные кристаллы. Хотя такие лампы стоят дороже, их цена оправдывается более высокими потребительскими качествами.
Без демонтажа
Самый простой способ это без демонтажа, но придется докупить пару зажимов Wago.
Выкусываете вообще все провода подходящие к патрону на расстоянии 10-15мм или более. Далее заводите их в один и тот же зажим Ваго.
Тоже самое проделываете с другой стороной светильника. Если у клеммника wago недостаточно контактов, придется использовать 2 шт.
После этого, все что остается – подать в зажим на одну сторону фазу, а на другую ноль.
Нет Ваго, просто скручиваете провода под колпачок СИЗ. При таком методе, вам не нужно разбираться с существующей схемой, с перемычками, лезть в контакты патронов и т.п.
Типы цоколей ламп
Раньше при покупке лампочек домой мы не задумываясь брали лампочку Ильича и ставили её в нашу люстру, сейчас же появилось большое разнообразие светильником с патронами под различные цоколи ламп. В статье рассмотрим основные типы цоколей и как определить какая лампа нам подойдет не беря саму лампу в магазин.
Цоколь — это часть лампы, которая располагается в патроне и через которую проходит электрический ток к лампе.
Каждый тип цоколя имеет собственное обозначение, которое составляется из определенных букв и цифр:
1. Заглавная буква в начале обозначения определяет тип цоколя.
E — резьбовой цоколь Эдисона (Edison/Эдисон); G — штырьковый цоколь; B — штифтовой цоколь (байонетный); R — цоколь с утопленным контактом; S — софитный цоколь; P — фокусирующий цоколь.
- 2. Число стоящее после буквы определяет диаметр цоколя или расстояние между штырьками.
- 3. Маленькие (строчные) буквы обозначают количество штырьков, контактных пластин или гибких соединений в данном цоколе.
s — 1 контакт; d — 2 контакта; t — 3 контакта; q — 4 контакта; p — 5 контактов.
Резьбовые цоколи
Являются одними из самых первых которые появились и самыми распространенными в домашнем освещении. Буквенное обозначение получили от своего изобретателя Томаса Эдисона ((Edison). Цифры расположенные следом за буквой указывают на диаметр цоколя в мм.
Лампы с цоколем Е27 это всем хорошо известные лампочки Ильича, но на сегодняшний день используется и для светодиодных и энергосберегаюших ламп.
Штырьковые цоколи
У данного типа ламп первой буквой в обозначении стоит английская G. Для соединения с питающими проводами в патроне используются как прямые штыри, так и штырьки с утолщением на конце. Цифирное обозначение указывает на расстояние между центрами штырьков.
Читать также: Монтаж электропроводки в квартире своими руками
Дополнительное обозначение буквами U X Y Z обозначают разновидность конструкции. Лампы одной размерности, но с разными разновидностями конструкции не взаимозаменяются.
Среди данных цоколей выделяются лампы с цоколями G23 и G24. Эти лампы выпускаются с расположенными внутри стартерами.
Цоколи ламп с утолщением на штырьках GU10применяются в местах повышенной вибрации, вставляя их в патрон и проворачивая мы их фиксируем от выпадения из патрона.
Если вы встречали в магазинах необычные кольцевые лампы, то знайте, в таких используют цоколи G10q.
Намного реже, но все же встречаются в домашних светильниках цоколи с комбинацией двух или даже трех цоколей. Для обозначения данных цоколей ставят цифру, соответствующую колличеству цоколей, перед буквенным обозначением. Например 2G10, 2G11, 2G13.
Штифтовые (байонетные) цоколи
Данный вид цоколя является видоизмененным типом резьбового цоколя. Только роль резьбы выполняют штифта по бокам, за счет которых лампа фиксируется в патроне. Обозначается английской буквой В или русской Ш (В22d=2Ш22). Цифра перед буквой — количество контактов, после буквы — диаметр корпуса.
Такой тип цоколя применяется в автомобилях. За счет точного фиксирования такие лампы могут быть 2-х,3-х контактные. Например лампа с 2 спиралями ближнего-дальнего света.
Лампы с байонетным цоколем зарубежного производства не содержат цифрового префикса, а обозначаются аббревиатурой:
BC — Bayonet Cap (Байонетный цоколь) = B22d, 2Ш22;
SBC — Small Bayonet Cap (Маленький Байонетный цоколь) = B15d, 2Ш15;
MBC или MBB — Miniature Bayonet Cap / Base (Миниатюрный Байонетный цоколь) = Ba9s, 1Ш9.
Цоколь с утопленным контактом
Обозначается буквами R7s? 7 — это диаметр отверстия. Цифры после букв указывают на общую длину лампы в мм, выпускают такие лампы длиной 78, 118, 189, 254 мм. Применяются в различных кварцевых приборах и приборах с высокой интенсивностью освещения.
Читать также: Светильники на потолок
Софитный цоколь
Обозначается буквой S. Цифра после обозначает диаметр корпуса контакта. Контакты расположены с двух сторон. Применяется в салонных осветителях авто.
А также в галогеновых лампах.
Фокусирующий цоколь
Обозначается английской буквой P (Prefocus type Bases / цоколь фокусированного типа). Применяется в автомобилях, кинопроекторах, прожекторов. Цифры указывают диаметр ориентирующей части. P14.5s — одноконтактный, 14,5 мм. цоколь.
Прячем проводку в доме
Светильники на потолок
Монтаж электропроводки в квартире своими руками
Самостоятельный монтаж кабельного канала
Частые неисправности
LED-светильники считаются надёжными устройствами, рассчитанными на многолетнюю работу, но при нарушении условий эксплуатации они выходят из строя.
Возможные неисправности:
- Поломка драйвера. Ремонту не подлежит. Необходимо менять всё устройство.
- Поломка токоограничивающего резистора. Приводит к мерцанию лампы, которое раздражает глаза.
- Поломка конденсатора. Светильник не горит.
Если в блоке питания сгорел конденсатор или резистор, попытайтесь отремонтировать устройство. Но сначала проверьте гарантийный срок эксплуатации – возможно, прибор удастся сдать в сервис.
Причины поломок:
- Заводской брак. Обычно встречается в светильниках от нелицензионных производителей. Брендовая продукция также ломается, но значительно реже.
- Удары и вибрации. Они не угрожают самим полупроводникам, но повреждают драйвер. Может быть нарушена целостность конструкции и плотность прилегания светодиодов к плате.
- Перегрев драйвера. Возникает при отсутствии качественной вентиляции или из-за слоя пыли, мешающего отведению тепла.
Разновидности
Свечевидная форма или так называемая «кукуруза» подходит для большинства декоративных разновидностей приборов. Особенно удачными называют варианты с патронами, направленными вверх. Шарообразные, грушевидные изделия неплохо сочетаются с плафонами. Акцентное освещение помогают создать так называемые рефлекторы.
Для светодиодных ламп распространены следующие виды цоколей:
- E40 в случае с крупными изделиями повышенной мощности. Этот вариант актуален при организации уличного освещения.
- E41. Его ещё называют «миньоном». Для маломощных ламп.
- E27. С таким цоколем сталкивался каждый.
Есть и штырьковые модели:
- G13 – вариант похож на линейные люминесцентные лампы. Есть поворотная разновидность.
- GX53. Встраиваемые и накладные типы светильников с плоской широкой формой.
- GU10. С расстоянием между контактами в 10 мм. На кончиках штырьков отличается увеличенным диаметром.
- GU5.3. Оснащают ими популярные лампы с обозначением MR16.
- G4 – для ламп с миниатюрными размерами.
Преимущества светодиодной люстры
Главным достоинством применения светодиодной лампы в люстре является время выхода на полную мощность. Взгляните на лампу накаливания: при включении яркость повышается постепенно. Аналогичная ситуация с галогенными и, тем более, люминесцентными (ртутными) источниками. Что касается светодиодных лампочек, то они начинают полноценно светить моментально после включения.
Выше уже писалось о безопасности. Для питания светодиодов требуется минимальное напряжение, поэтому эти устройства не представляют опасности при замене, вкручивании или демонтаже. Если ремонтировать лампу накаливания не имеет смысла, то светодиодная зачастую является ремонтопригодной.
Это интересно: Проход провода через стену: рассматриваем суть
Цветовая температура
Возможные показатели:
- От 2700 до 3000К;
- 4000К;
- 6500К.
Данное понятие также является одной из характеристик диодных ламп. Измеряется она в Кельвинах (К). От этого показателя зависит цвет свечения. Так, например, значение цветовой температуры в пределах 2700К – 3000К указывает, что свет будет желтоватого цвета.
Лампы с цветовой температурой 4000К имеют белое свечение. Такой свет используют обычно в торговых центрах. А если показатель 6500К, то свет будет холодно белым. Такие лампы используют только в производственных помещениях.
Для дома лучше всего подойдут лампы с уровнем цветовой температуры 2700К – 3000К.
Конструкция и виды линейных светильников
Конструктивно линейный светильник представляет собой относительно узкую планку, равномерно светящуюся по всей длине. При этом угол рассеивания светового потока зависит от конструкции, типа источника света, отражателей и может колебаться от 100 до 180 градусов. Классическим примером линейного источника света, который ты наверняка видел в общественных заведениях, является обычная люминесцентная лампа (ЛДС).
Линейная лампа советских времен, которая широко используется даже сейчас
По способу монтажа все существующие на сегодня светодиодные линейные осветители можно разбить на три класса:
встраиваемые. Приборы этого типа встраиваются в интерьер (обычно в потолок или стены), снаружи остается только светоизлучающее стекло и иногда декоративный бортик. Прибор практически не занимает полезный объем помещения, поскольку внешне явно не выступает и не портит интерьер. Но в некоторых случаях, к примеру, в бетонное перекрытие осветитель встроить не получится;
Конструкция встраиваемого линейного светильника и пример его использования
накладные. К дизайну этой конструкции предъявляются более жесткие требования, поскольку накладной светильник виден полностью: он крепится к поверхности стен или потолка. Достоинства накладного линейного светильника – простота монтажа и возможность установки на любую ровную поверхность, включая капитальную стену;
Конструкция и пример использования накладного линейного светильника
подвесные. Этот тип осветителей крепится на подвесах той или иной длины. Благодаря такой конструкции подвесные приборы не только позволяют организовать качественное освещение, в том числе и локальное, но и служат оригинальным предметом интерьера и украшением дома;
Конструкция подвесного линейного светильника и примеры его использования
Независимо от конструкции и способа монтажа в качестве источника света в полупроводниковых светильниках используются сверхъяркие светодиоды, собранные в линейку. Количество диодов и линеек в одном светильнике может быть любым и зависит от размеров осветителя, его мощности, назначения и типа применяемых светодиодов.
Основное преимущество светодиодной конструкции – высокая энергоэффективность (в 8-10 раз экономичнее ламп накаливания) и длительный срок службы, который может достигать 20 000 ч и более. Кроме того, при использовании соответствующей схемы управления светодиодные осветители можно диммировать – плавно изменять их яркость.
К преимуществам светодиодов стоит отнести также возможность изготовления приборов с разной цветовой температурой и даже различным цветом свечения. Существуют даже многокристальные приборы, цвет свечения которых может изменять сам пользователь.
Основными недостатками полупроводниковых приборов являются их высокая стоимость и необходимость использования специальных блоков питания или драйверов, которые могут встраиваться в сам светильник либо продаются отдельно.
Светодиодный линейный светильник и его конструкция
Линейная светодиодная лампа
Контроллер, который мы ремонтируем
Теперь самое интересное – я опишу процесс ремонта контроллера Kedsum K-PC803
, фото внешнего вида которого я уже приводил в начале статьи.
Схема этого контроллера почти полностью совпадает со схемой, приведенной выше. Разница лишь в том, что в этом контроллере не 2 канала, а 3. Но принцип абсолютно тот же. Уделим немного времени, чтобы познакомиться с некоторыми внутренностями и отличиями от приведенной схемы.
Вот как выглядит контроллер для управления люстрой на 3 канала изнутри:
Чуть поближе:
Три реле (черные, слева) соответствуют трем каналам управления.
Справа от верхнего реле видим ряд черных полукруглых деталек. Это три ключевых транзистора и стабилизатор на +5В. Вот как это выглядит в другого ракурса:
На этом фото можно различить транзисторы Q1, Q2, Q3 – ключевые для включения реле (тип – С9013), стабилизатор +5В для питания радиочастотной части – L78L05, и микросхему декодера радиосигнала HS153SP-J.
Обратная сторона схемы (сторона пайки). На фото подписал выводы, чтобы было легче провести рекогнисцировку:
Нормы освещения
Яркость освещения – индивидуальное понятие. Однако принято считать, что на каждые 10м2 при высоте потолков 2,7м, необходима минимум освещенность в эквиваленте 100Вт.
Измеряется освещенность в люксах. Что это за единица? Простыми словами – когда 1 люмен освещает 1м2 площади помещения, то это и есть 1 люкс.
Для разных помещения нормы отличаются.
Зависит освещенность от многих параметров:
- от расстояния до источника света
- цвета окружающих стен
- отражения светового потока от посторонних предметов
Освещенность очень легко замеряется при помощи привычных смартфонов. Достаточно скачать и установить специальную программу. Например – Люксметр (ссылка)
Правда такие программы и камеры телефонов обычно врут по сравнению с профессиональными приборами люксметрами. Но для бытовых нужд, этого более чем достаточно.
Как подключить люстру с пультом
Для выполнения работ по подключению необходимо иметь:
- мультиметр
- пробник
- изоляционную ленту
- нож, кусачки, плоскогубцы с изолированными ручками
Схема подключения довольно проста. Новую люстру, обычно устанавливают взамен старого светильника. Светодиодную люстру, с возможностью дистанционного управления, можно будет подключить в том случае, если в месте подключения выходят три провода. Если в стене установлен выключатель, у которого две клавиши, то три провода будут обязательно. В квартирах, которые построены по новым проектам, может быть выведено четыре провода, один из которых будет заземляющим.
Его необходимо определить, а сделать это легче всего с помощью мультиметра. Обязательно отключают автомат в квартирном щитке. Один щуп прибора подключают к заземлению, в роли которого может выступить металлический радиатор отопления или металлический ящик квартирного щитка в подъезде. Второй щуп поочередно подносят к очищенным проводам на потолке. Тот провод, который покажет сопротивление и будет заземляющим.
Далее, с помощью пробника или индикатора определяют «ноль» и «фазы» на проводах и маркируют их, так как дальнейшая работа будет проводиться при отключенном электропитании и определить их даже пробником не получится.
Если на потолке остался крючок от старой люстры, его удаляют, он не понадобиться. В комплекты светодиодных, всегда входят кронштейны для крепления к потолку, вот их и следует устанавливать
Уделите этому особое внимание, чтобы однажды она не свалилась с потолка
Для управления режимами работы светодиодных светильников, они могут комплектоваться дистанционными, а к некоторым моделям придаются еще и стационарные пульты управления. Схемы их подключения несколько отличаются. Стационарный пульт устанавливается на место выключателя в стене. С его помощью, кроме управления освещением, можно искать потерявшийся пульт управления.
Устанавливая стационарный пульт управления, снова напоминаем о необходимости отключения электропитания, снимают выключатель и отсоединяют провода от него. Следующим шагом будет соединение на потолке общего провода с любым фазным проводом. При включении питания на соединенных проводах будет питающее напряжение. Эти провода подключают к входным клеммам на пульте. Третий проводник должен быть подключен к выходной клемме.
Выполнением команд, поступающих с пульта, занимается контроллер, который должен быть подключен к люстре. Порядок его подключения и схема, имеются на тыльной стороне коробки контроллера. Контроллер обычно крепится в корпусе люстры под потолком. Клеммы с маркировками N и L подключают провода, которые были сдвоены под потолком. Третий проводник ждет своего подключения к клемме «выход». Если имеется четвертый, заземляющий провод, его соединяют с желтым проводом светильника.
Конструкция
Светодиодные лампочки имеют стандартный цоколь (Е14, Е27, GU10 и несколько других типов), но вариантов конструкции колбы может быть множество: исполнение с рассеивателем или без такового. Вторая группа изделий отличается тем, что диоды ничем не закрыты и располагаются в разном порядке, что определяется формой лампы.

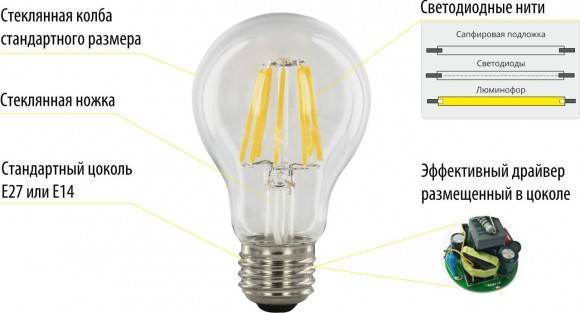

Устройство лампы со светодиодными нитями
Чаще всего встречается цилиндрическое исполнение. Источники света с рассеивателем также представлены различными вариантами, главные отличия в данном случае заключаются в конфигурации радиатора (элемент, отводящий тепло) и форме рассеивателя (грушевидная, уплощенная, свеча и пр.).
Конструкция классической модели
Кроме названных элементов, конструкцией предусмотрены непосредственно сами излучатели (светоизлучающие диоды) в разном количестве, цоколь (Е14, G13, GU10 и др.).
Стандартные исполнения держателя позволяют использовать вместо галогенных источников света еще и светодиодные аналоги, так как в них предусматриваются идентичные элементы крепления. Особенность светоизлучающих диодов заключается в необходимости стабилизации тока. Эту функцию выполняет встроенный драйвер.
Преимущества и недостатки
Среди главных положительных качеств выделяют:
- Низкий уровень энергопотребления.
- Колоссальная светоотдача.
- Экологичность.
- Продолжительный срок службы.
Высокая стоимость – главный недостаток, который мешает сделать такие лампочки распространёнными и доступными для каждого. Стоит выделить и другие отрицательные качества, которые могут стать значимыми для покупателей:
- Понижающие преобразователи с функцией стабилизации тока. Из-за этого изделие тоже становится дороже.
- Нейтральные и холодные белые цвета снижают выработку мелотонина. Это гормон, отвечающий за регулирование сна.
- Потеря яркости кристаллом и его деградация.
У дешёвых китайских аналогов часто страдают показатели яркости и светового потока.
Особенности LED-ламп
Различные конструкции светодиодных ламп
Лампы из светоизлучающих диодов – это устройства, в которых при протекании электрического тока излучается свет. Переменный ток превращается в постоянный при помощи трансформаторов и других компонентов лампочки. Интенсивность света напрямую зависит от напряжения.
Светодиоды являются энергосберегающими и экономичными источниками света. Они требуют меньше электроэнергии, чем классические лампы. Одна лампа накаливания на 100 Вт равна светодиодному прибору на 15 Вт. Выгода по потреблению электричества очевидна, но из-за высокой стоимости прибора она будет заметна через пару лет после постоянного использования.
Типы освещенности в зависимости от цветовой температуры света
На рынке представлен широкий ассортимент светодиодной продукции. Они различаются по цоколю, мощности, форме, размерам, цвету и другим параметрам. Для хрустальной люстры подходят миниатюрные приборы классической формы.
По типу свечения можно выделить лампочки:
- Теплые. Излучают желтый свет.
- Нейтральные. Цвет имеет максимальную схожесть с дневным освещением.
- Холодные. Излучается белый световой поток.
