Светодиодные лампы filament led

Параметры и характеристики

Помимо технических характеристик, которые и составляют преимущества этого типа осветительных конструкций, мощные филаментные лампы обладают очень важными с точки зрения простого обывателя, параметрами.

К таким параметрам, составляющим удобство использования филаментов, относятся:

• совместимость со всеми типами светильников, изготовленных под патрон простых классических лампочек;
• наличие изделий как с круглым, то есть – сферическим, так и с привычным, классическим дизайном колбы;
• высокие показатели светоотдачи и возможность диммирования филаментных ламп.

Если сравнить характеристики приборов разных типов, то станет очевидно следующее:

Тип лампы	Уровень мощности (ватт)	Отдача света (люмен/ватт)	Диапазон температуры (кельвин)	Сроки работы, гарантированные производителем (часы)
Накаливания	25-150	9-20	2500-2700	600-1000
Экономная, КЛЛ	15-80	40-90	2400-6400	30000-40000
Светодиодная, LED	3-30	100-120	до 6500	35000-50000
Филаментная, LED	4-8	115-150	3000-4500	20000-30000

Маркируются филаменты с учетом их внешнего вида и моментов, характеризующих цоколь, например, филаментные лампы «Е27» выполнены в классическом дизайне и диаметр цоколя у них от 12 до 27 мм, а вот у изделия с маркером «А95» форма будет круглой, сферической, а диаметр цоколя в разы больше.

Говоря же о стоимости филаментов, нужно заметить, что они заметно экономят расход энергии и снижают цифровое значение в квитанциях за оплату, поэтому, хоть цена на филаментные лампы и кажется на первый взгляд значительной, с учетом всех моментов их эксплуатации, на самом деле высокой она не является.

К тому же, отечественные лампы, российского производства, ничуть не уступающие американским, европейским и уж тем более китайским, стоят вполне приемлемо, даже без учета всех плюсов и преимуществ в эксплуатации.

Самым известным отечественным брендом является «Лисма», стоимость филаментной лампы в 8 ватт в среднем составляет 290-320 рублей, что вполне сопоставимо с расценками на эти приборы за границей, где лампы с аналогичными характеристиками стоят от 5 до 7 долларов.

Стоимость импортных ламп, среди которых наиболее известна продукция немецкого бренда «Osram» в наших магазинах начинается в среднем от суммы в 638 рублей.

Как импортные, так и отечественные производители предлагают лампы, выполненные в следующих вариантах:

• колба в виде свечи;
• классическая форма колбы;
• сфера, то есть колба в виде большого шара;
• декоративные формы колб, необычные по внешнему виду, не подразумевающие наличие абажуров.

В вопросе выполнения патрона лампы могут быть диммируемыми или же со штырьковой формой. Так же филаменты могут быть со стандартными или же с узкими цоколями.

Эти нюансы не влияют на ценообразование, разнообразие вариантов направлено только на максимальное удовлетворение спроса среди покупателей.

Это интересно: В чём разница между ультрафиолетовой и кварцевой лампами (видео)

Для начала рассмотрим их преимущества

• Так же как простые светодиодные лампы филаментные обладают высокой энергоэффективностью, износоустойчивостью и долгим сроком службы, при этом за счет распространения света во всех направлениях, они потребляют еще меньше электроэнергии при более высокой яркости.
• Фималентные лед лампы подойдут для установки в самых разных осветительных приборах. Так например модели с цоколем Е27 станут идеальной заменой для простых стандартных лампочек, а лампа филаментная е14 идеально подойдет светильникам с малым цоколем.
• Благодаря наличию специального газа в колбе филаментные led лампы не нагреваются, что делает их использование более безопасным.
• Специальный драйвер позволяет лампам использовать напряжение постоянного тока без подключения специальных дополнительных адаптеров. Он же и осуществляет преобразование напряжения, снижая расход энергии.
• Яркость свечения филаментной лампы можно отрегулировать при помощи диммера;
• Утилизации ламп не требует особых мер, их можно вынести с бытовыми отходами, так как оно безопасны и для окружающей среды.
• Ну и конечно же одним из основных преимуществ филаментных светодиодных ламп является их внешняя схожесть с традиционными лампами, ведь в них ясно видна «раскаленная нить», и они распространяют свет равномерно во всех направлениях.

Отвод тепла

Светодиодные нити работают на токе, меньше максимального допустимого, поэтому кристаллы светодиодов не перегреваются. Температура p-n перехода в рабочем состоянии колеблется около 60 °C. В фирменных филаментных лампах внутрь стеклянной колбы закачана газовая смесь на основе гелия, которая имеет высокую теплопроводность. Именно газ служит проводником тепла между филаментами и тонким стеклом колбы. Эффективности данного метода достаточно, чтобы избежать перегрева светоизлучающих кристаллов.

Но, как и в любой конструкции, в филаментной светодиодной лампе не всё так гладко. Потому что присутствует ещё один источник тепла — драйвер. Отсутствие радиатора не позволяет быстро рассеивать теплоту. К тому же малый объём цоколя сильно препятствует охлаждению. Получается, что элементы драйвера – самое слабое звено всей системы. Судя по отзывам пользователей, именно блок управления становится причиной чрезмерного мерцания и поломки изделия. А для качественного драйвера, обеспечивающего минимум пульсаций и стабильность, нужны дорогостоящие радиоэлементы.

Филаментные лампы что это такое?

Это вид светодиодных ламп, которые внешне максимально приближены к лампам накаливания. Они имеют полностью прозрачную стеклянную колбу и цоколь, а внутри расположены светодиоды вместо нити накала.

Филамент – основной функциональный элемент такой лампы, представляет собой светодиодную полоску особой конструкции. Внешним видом филаменты напоминают нить, потому некоторые так их и называют — лампочки на светодиодных нитях.

Из чего состоит светодиодная нить?

Рассмотрим более подробную структуру такого типа LED – Filament. Дословно на русском языке это слово звучит, как нить накала. Состоит из трёх слоев:

1. Стеклянное или сапфировое основание;
2. 28 светодиодов синего свечения. Иногда, для получения более тёплых оттенков, часть синих светодиодов заменяются красными, в пропорции 1 к 3;
3. слой люминофора, который обеспечивает свечение белого цвета необходимой цветовой температуры.

светодиодные нити (филаменты) крупным планом

В среднем мощность одного филамента – порядка 1Вт, а напряжение – от 60 вольт. Такое напряжение питания не позволяет производить низковольтные лампы со светодиодными нитями.

Филаментные лампы выдают довольно сильный световой поток, сравните его с другими типами из таблицы. Филаменты выпускаются в весьма узком диапазоне мощностей – от 4 до 8 Вт.

Корпус филаментных ламп совершенно отличается от светодиодных, в привычном их виде. Филаментные в точности повторяют конструкцию лампочек накаливания, что позволяет отечественным производителям делать их на тех же производственных линиях, что и накаливания. О том, какие последствия влечет за собой такое исполнение, мы расскажем ниже.

Конструкция филаментной лампы Томича

Лампа с нитевыми светодиодами состоит из:

• Цоколя, обычно E27 или E14;
• стеклянная колба;
• внутри колбы расположена стеклянная ножка и проводники для питания филаментов;
• филаментные светодиоды;
• драйвер, который расположен в цоколе.

На фото подробно рассмотрена конструкция производителя Rusled. Они продают свою продукцию под название «лампочка Томича».

Это изделия отечественного производства, они нацелены на замещение импортной продукции. Даже в своем названии проводят аналогию с лампой «Ильича». Лампа Томича — это своего рода новый шаг в развитии бытового освещения.

Кроме «Томича» на территории нашей страны производство есть в Саранске – на заводе «Лисма». Как заявляют рекламные ролики: «Единственная в РФ производственная линия лампового стекла и цоколей».

При этом в России нет мощных предприятий способных наладить выпуск подобных светодиодов, поэтому LED-комплектующие импортируют из Китая.

В обычных светодиодных лампах драйвер размещен на плате, для которой в корпусе достаточно много места. Это позволяет использовать схемы высокого качества и уровня сложности, с целью снижения коэффициента пульсаций.

В случае с размерами драйвера лампы filament led есть ограничения – его плата очень маленькая и должна вмещаться в пределах полости цоколя. Взгляните как это выглядит в жизни.

В таком маленьком пространстве конструкторам удалось разместить все необходимые детали. Качественные лампы не пульсируют или их пульсации крайне малы и находятся в пределах допустимого.

Естественно, бюджетные лампы зачастую оборудованы обычной схемой питания на гасящем конденсаторе, как и в случае с пластиковыми классическими светодиодными лампами. Это дает слишком пульсирующий свет, что крайне вредно для вашего здоровья.

Схема драйвера

Драйвер выполняется обычно по подобной схеме. Вместо предохранителя F1 может использоваться низкоомный резистор (до 20Ом) средней мощности (до 1Вт).

DB1 – это выпрямительный диодный мост, рассчитанный на обратное напряжение до 400-1000В. E2 – конденсатор сглаживающий пульсации диодной моста, E1 – дополнительный конденсатор для питания микросхемы. SM7315P и подобные – это микросхема драйвер, сердце всей цепи.

Его устройство включает в себя ШИМ-контроллер, цепи обратной связи по току (различные мультиплексоры, компараторы и другие элементы. Они сравнивают значение номинального тока и реального, после чего дают сигнал ШИМ-контроллеру на изменение коэффициента заполнения управляющих импульсов). ШИМ управляет силовым ключом (n-MOS скорее всего). Силовой ключ расположен в корпусе микросхемы, поэтому на плате его вы не найдёте.

R1 – датчик тока, позволяет изменить силу тока в цепи светодиодов. Чем больше его номинал – тем меньше ток.

L1 – накопительная индуктивность, благодаря которой происходит преобразование напряжения.

D1 – диод, необходимый для работы преобразователя.

E3 – конденсатор, фильтрующий выходные пульсации.

R2 – резистор, обеспечивающий минимальную нагрузку для преобразователя.

В целом, контур образованный из L1, D1 и транзисторного ключа, встроенного в микросхему, представляет собой типовую схему импульсного понижающего преобразователя. Упрощенный вариант такой схемы изображен на следующем рисунке.

Техническое развитие светодиодных ламп

Кроме перечисленных недостатков, светодиодные LED-лампы отличались низкой эффективностью, составляющей всего лишь 60-70 Лм/Вт. Еще раз хочется отметить направленный свет, позволяющий осветить лишь очень небольшую площадь.

Тем не менее, уверенное развитие технологий сделало возможным все более широкое применение светодиодных ламп в повседневной жизни. Новые светильники обеспечили качественное освещение фасадов зданий, улиц, витрин магазинов и других объектов. Эффективность продукции LED постоянно повышается, она становится более доступной для потребителей, благодаря постепенному снижению стоимости изделий. Немаловажную роль играет продолжительная эксплуатация, которая во многих случаях становится решающим фактором выбора. Совсем недавно появились абсолютно новые лампы, имеющие принципиальные отличия от своих предыдущих аналогов. Это продукция категории Filament с использованием в конструкции светодиодных нитей. Они еще не получили какого-то собственного названия и называются по своей конструктивной особенности – филамент, что означает нить или применительно к лампам – светодиодная нить.

Мощность

COB пластинка с нитевидными led светодиодами

Первый вопрос, который возникает при виде филаментных светодиодных лампочек, как же охлаждается светодиод, который висит в колбе. Все гениально просто, он сделан нитевидной формы, он достаточно длинный и имеет приличную площадь поверхности для отвода тепла. Исходя из его размеров, обычно мощность одной такого составляет 1 Ватт, что позволяет ему работать без перегрева колбе. Соответственно, зная мощность одного и сосчитав через прозрачную колбу количество светодиодов Filament, получаем общую мощность равную их количеству. Именитые производители на 12 марта 2015 года выпускают такие  на 2-6 Ватт при размерах, равных обычной на 60W. Если количество элементов больше, то и размер самой должен больше прямопропорционально. Иначе, я считаю, что будет перегрев и сокращение срока службы, исходя из законов физики.

Единственный минус таких filament ламп, что невозможно их делать большой мощности, в замкнутом пространстве стеклянной колбы тепло быстро накапливается, а вентиляционные отверстия отсутствуют. Мощность филамент ламп можно повысить, используя защитную колбу из прозрачного пластика, например поликарбоната, который позволит сделать в колбе неограниченное количество отверстий для циркуляции воздуха.

Филаменты

Источником излучения светового потока в филаментной лампе являются филаменты, откуда и произошло название лампы.

На фотографии показано шесть филаментов, извлеченных из перегоревшей лампы. Филаменты могут иметь любую форму, даже спирали. Это позволяет дизайнерам создавать эксклюзивные лампочки.

Устройство светодиодного филамента

Филаменты изготавливают по технологии Chip-On-Glass, сокращенно COG, что переводится как чип на доске.

Основанием филамента служит стеклянный или сапфировый стержень круглой формы с вплавленными в него по торцам электродами. Диаметр стандартного стержня составляет 2 мм, длина – 30 мм.

Вдоль стержня закреплено последовательно соединенных 28 светодиодных миниатюрных кристаллов синего и красного цветов излучения. Сверху светодиоды покрыты слоем лака, пропускающим только белый свет.

Мощность филамента составляет около 1 Вт, напряжение, необходимо для свечения составляет около 60 В. Рабочий ток, соответственно, около 16 мА.

Филаменты в лампочках размещают в герметичную стеклянную колбу, но они успешно могут работать и на открытом воздухе, что позволяет из них делать оригинальные самодельные светильники.

Устройство

LED filament-лампа состоит из четырех элементов – светодиодных стержней, стеклянной колбы, цоколя и платы драйвера (куда уж без него в LED-светильниках). Стержни являются стеклянными трубками с размещенными на них кристаллами, покрытыми люминофором. Такая технология исполнения светодиодов классифицируется как COG (Chip-on-Glass), что в дословном переводе звучит как «чип на стекле».

Кристаллы каждого из стержней соединены последовательно, таким образом, создается цепочка от начала к концу стеклянной палочки, где одна сторона – это анод, ну а вторая – катод. Каждый стержень образует один сплошной светодиод мощностью 1 ватт, а значит, даже мельком взглянув на подобную лампочку, можно понять, какова ее мощность.

Благодаря желтому люминофору, цветовая температура подобных световых приборов максимально близка к привычному свету ламп накаливания.

Вместо привычного уже ШИМ, который установлен в драйвер светодиодов, в филаментных световых приборах питание подается посредством примитивных электронных схем, т. к. нереально вместить полноценный драйвер в столь маленький цоколь.

Интересно, что при приобретении двух ламп одного производителя, но с разными цоколями, либо разной мощности качество драйвера будет значительно отличаться. Объясняется это очень просто. В цоколе Е27 места значительно больше, чем в Е14, соответственно и установить туда улучшенный, а значит увеличенный стабилизатор куда проще.

Филаментные лампы Томского

Распространение филаментов

После появления филаментных ламп – спрос на них начал расти и постепенно дошел до уровня обычных светодиодных изделий. Причина этому проста – их дизайн и возможность добиться большого угла свечения, без использования дополнительных оптических систем.

У стандартных светодиодных ламп, в пластиковом корпусе, угол излучения до 170 градусов. У филаментных же доходит до 300 градусов.

Такого угла свечения получилось достичь благодаря стеклянной прозрачной колбе и расположенных по кругу филаментов. Некоторые модели имеют нестандартные формы и способ расположения филаментов (под углом, крест на крест, S-образно), для обеспечения более равномерного освещения.

Сравнительная таблица филаментнов от разных производителей

Если решили покупать — обратите внимание на производителя. Заявленные параметры у всех отличаются и зачастую завышен процентов на 10

Как вы можете понять из таблицы, изделия разных производителей выдают различное количество света при одинаковой мощности. Это связано с тем, что они получают различный удельный световой поток (Лм/Вт) с каждого ватта мощности светодиодного светильника.

Это вызвано различными поставщиками материалов или схемотехникой и режимами работы драйвера.

Устройство лампы

Рассмотрим филаментные  лампы детально. В них используют элементы ламп накаливания, проверенные годами, но усовершенствованные инновационными светодиодными технологиями. В запрессованных колбах размещается стеклянная ножка, филамент, снизу – цоколь с драйвером.

1. Колбы – герметичные конструкции, прозрачные, из стекла. По форме могут отличаться. Если это декоративная лампа, для ее изготовления используют стекла с особенным напылением. Это помогает создавать теплый, уютный источник освещения. В середине колба заполняется инертными газами. Преимущественно используют гелий – газ, максимально быстро переносящий теплоотдачу к стенкам колбы, выделяемое светодиодами. Распределение тепла происходит по колбам пропорционально, после чего оно рассеивается в пространство. Прибор при этом не нагревается свыше 60 градусов.
2. Филаменты – нити, производимые по уникальной технологии COG. Такая технология используется в производстве экранов для мобильных телефонов (смартфонов). По внешнему виду это подложки из прочного сапфирового стекла, с расположенными кристаллами светодиодов в виде цепочек. Свет равномерно распространяется, благодаря прозрачности подложек. На их концах крепятся контакты, закрепляющие нити в устройствах и подающие электропитание. С внешней стороны нити покрываются люминофором, универсальным веществом, задающим требуемые источники освещения нитей (цветовые параметры). Для лампы в стиле лофт, ретро лампы и других декоративных серий приборов используют нити специальных форм. Это может быть форма спиральки, дуги. Один фрагмент нити, имеющей длину три сантиметра, имеет мощность 0,8-1,3 Вт. Поэтому в устройствах используют до нескольких десятков элементов, благодаря чему свет рассеивается во всех направлениях.
3. Стеклянные ножки являются важным компонентом конструкции. Это опора, на которую крепятся нити. Кроме этого здесь расположены проводники. Через них электропитание поступает к светодиодам.
4. Цоколи предназначаются для закрепления устройств в электрических патронах и поступления к ним источников энергопитания. Преимущественно используют такие типы, как Е14, Е27. В цоколях размещаются драйверы питания светодиодов.
5. Драйверы в филаментных лампах дополнены электронными схемами, разработанными специально, и установленными на оригинальных печатных платах. Их предназначение – обеспечение правильного режима функционирования светодиода при перепадах температурного режима, напряжения в сети и других негативных внешних факторах. Инновационные схемы таких драйверов отличаются по различным видам защиты, коэффициенту полезного действия, могут работать в разных диапазонах напряжения. При изменениях отсутствует пульсирующий, мерцающий свет. Преимущественно используют специализированную микросхему, которая способна обеспечивать различные высокие показатели.

Полезная информация. Определить показатели цветовой температуры ламп можно приблизительно. Для этого достаточно посмотреть на цветовой оттенок филаментов. Нити лимонного цвета означают, что устройства создают белый цвет (дневной). Если они имеют оранжевую, желтую цветовую гамму, то создают теплые, приглушенные источники освещения (например, винтажные лампы). Качество освещения также напрямую зависит от имеющегося количества филаментов, их длины, формы. Чем длиннее цепочки нитей, и чем их большее количество, тем больше на них расположено светодиодов, а значит и максимально яркий источник освещения. Равномерность источника света также зависит от того, как располагаются филаментные нити.

Мощность

Просто взглянув на филаментную лампочку можно тут же узнать ее примерную мощность.

Не доверяйте лампам, которые обещают бОльшее количество ватт, не соответствующих количеству нитей. Всегда руководствуйтесь правилом – сколько нитей, столько и ватт. Если их больше, то это означает что внутри либо неэффективный драйвер, либо светодиоды работают в жестком режиме и быстро сгорят.

Даже многие известные бренды на лампочках малой мощности прописывают срок службы в 15 000 часов и более, а для мощных, всего 10 000 часов.

К сожалению, мощность всех филаментных ламп ограничена объемом колбы. Конечно, теоретически вы туда можете запихать 20-30 стержней, но светиться они у вас будут всего несколько секунд.

Малое пространство и небольшой объем газа в нем, просто не успеют оперативно отвести образовавшееся тепло и светодиоды моментально перегреются. Понадобятся колбы совершенно других форм и размеров.

Поэтому филаментные лампочки привычных габаритов А60 стараются не делать большой мощности. Экономия здесь не причем. Все дело в технической составляющей и ограничениях по перегреву.

Реальные показатели будут раза в два меньше указанного на упаковке. 11 ваттные модели по люменам и уровню освещения не заменят вам полноценные 80-100 Вт, которые дают простые лампы накаливания.

Они будут соответствовать максимум 60 Вт. То же самое относится и к индексу цветопередачи CRI. В лучшем случае он будет превышать показатель 80, но никак не CRI>90.

Вот таблица наиболее распространенных тип ламп, их максимальная мощность и световой поток, которые они способны выдать.

Каждый раз, когда вы видите в магазине лампочку, на упаковке которой будут написаны показатели превышающие эти измерения, знайте – вас дурят. Это чистый маркетинг и гонка производителей.

Напишешь на своем изделии 7Вт, а рядом будет стоять конкурент с надписью 9Вт, причем за те же деньги, то 9 из 10 купят именно его продукцию, а не твою. 99% потребителей попросту не имеют соответствующих приборов для измерений и проверки. Им главное, чтобы изделие служило подольше.

Распространение филаментов

После появления филаментных ламп – спрос на них начал расти и постепенно дошел до уровня обычных светодиодных изделий. Причина этому проста – их дизайн и возможность добиться большого угла свечения, без использования дополнительных оптических систем.

У стандартных светодиодных ламп, в пластиковом корпусе, угол излучения до 170 градусов. У филаментных же доходит до 300 градусов.

Такого угла свечения получилось достичь благодаря стеклянной прозрачной колбе и расположенных по кругу филаментов. Некоторые модели имеют нестандартные формы и способ расположения филаментов (под углом, крест на крест, S-образно), для обеспечения более равномерного освещения.

Сравнительная таблица филаментнов от разных производителей

Если решили покупать — обратите внимание на производителя. Заявленные параметры у всех отличаются и зачастую завышен процентов на 10

Как вы можете понять из таблицы, изделия разных производителей выдают различное количество света при одинаковой мощности. Это связано с тем, что они получают различный удельный световой поток (Лм/Вт) с каждого ватта мощности светодиодного светильника.

Это вызвано различными поставщиками материалов или схемотехникой и режимами работы драйвера.

Проверяйте пульсацию при покупке

При покупке филаментной лампы важно проверить пульсацию. Игнорирование этого требования может привести к разочарованию при использовании девайса в качестве основного освещения в спальне, зале или другом помещении

По законам РФ (ПП №1356 от 10.10.2017 г. «Об утверждении требований к осветительным приборам») запрещена продажа источников света пульсацией свыше 10% и CRI меньше 80.

За пульсацию отвечает драйвер и в качественных изделиях этот показатель не превышает 1%.

И нужно помнить, что внутри даже одинаковых по форме лампочек может быть два разных драйвера. Один с нормальной пульсацией и качественными деталями, а второй — изготовленный с применением дешевых элементов.

Распространение филаментов, что предлагает рынок, критерии выбора

С появлением филаментных источников света все больше людей начали переходить на новые изделия. Причиной стал оригинальный дизайн и больший угол свечения без применения дополнительных оптических систем. В стандартных светодиодах, находящихся в пластиковом корпусе, угол 170 градусов, а здесь 300.

Что касается производителей, популярностью пользуется продукция компаний Maxus, Videx, Philips, Osram, Лисма и лампа Томича.

Критерии выбора

При покупке филаментных лампочек важно обращать внимание не только на мощность и тип цоколя, но и на другие критерии

Ниже рассмотрим основные параметры:

1. Тип продукта: декоративная лампа, для освещения, специальная и т. д.
2. Вид цоколя — Е27, Е14 или Е40.
3. Напряжение: 170 — 240 В.
4. Мощность: от 2 — 12 Вт.
5. Аналог лампы накаливания: 16 — 560 Вт.
6. Яркость: от 9 — 1521 Лм.
7. Минимальная площадь освещения.
8. Цвет света — белый (теплый, нейтральный, холодный), красный, желтый, синий, янтарный.
9. Температура цвета: 1800 — 6500 К.
10. Форма — шар, сфера, груша, свеча, круг, спираль, овал, карандаш, декоративная фигурка и прочие.
11. Отделка колбы — матовая, прозрачная, золотистая, янтарная, тонированная, белая, серебристая.
12. Материал — дутое стекло / металл, пластик, стекло, матированное стекло.
13. Высота: 7 — 435 мм.
14. Диаметр: 4 — 225 мм.
15. Управление устройством — выключатель, настенный переключатель, поворотно-нажимной диммер.
16. Угол свечения — 300, 320 или 360 градусов.
17. Индекс передачи цвета: 77 — 90.
18. Марка — Uniel, Elgo, Lexman, Osram, Gauss, Elektrostandart и другие.

Дополнительно учитывайте и другие параметры — полезный световой поток, наличие совместимых приложений, срок службы, максимальное число включений, класс энергопотребления

Обратите внимание на страну-производителя и вид упаковки

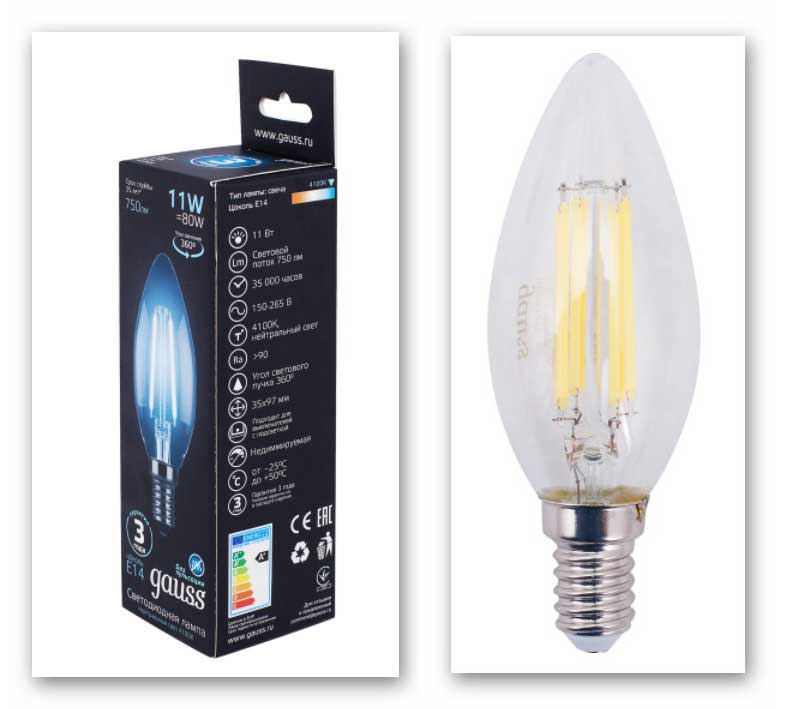

Gauss LED Filament E14 свеча

Китайский продукт с цоколем на E14 и мощностью в 11 Вт. Изделие светит как лампочка накаливания на 80 Вт. Цвет освещения нейтрально-белый, а максимальная площадь — 7 кв. м.

Угол сведения составляет 360 градусов, а полезный световой поток 750 Лм. Модель рассчитана на 50 000 включений и отключений, а средний срок службы составляет 35 000 часов.

Лампа светодиодная филаментная Lexman

Устройство, изготовленное в Китае. Модель оборудована цоколем на Е14 и имеет мощность 4,5 Вт. Заявленные параметры позволяют светить также как 40-ватная лампа накаливания.

Свет освещения тепло-белый (ближе к желтому), площадь освещения около двух квадратных метров, а угол свечения составляет 360 градусов.

Полезный световой поток находится на уровне 470 Лм. Лампочка имеет ресурс на 25 000 включений и отключений, а также срок службы в 25 000 часов.

Устройство филаментной лампочки

Если посмотреть на филаментную лампочку издалека, то можно и не отличить ее от лампы накаливания. Такая же стеклянная колба и внутреннее устройство. Только спирали толще и расположены вертикально.

Но это только внешнее сходство, так как работает филаментная лампа по принципу светодиодной лампочки.

Для подачи питающего напряжения в лампе имеется с резьбой Эдисона. В настоящее время лампы оснащают цоколями только типоразмеров Е14 и Е27. В цоколе размещен драйвер, который обеспечивает преобразование переменного напряжения сети в постоянное напряжение, стабилизированное по току.

С драйвера питающее напряжение подается через два проводника, вплавленных в герметичную стеклянную колбу, на выводы размещенных в ней филаментов. Филаменты между собой и токовводами соединяются с помощью точечной сварки. Для эффективного отведения тепловой энергии от филаментов колба заполнена гелиевой газовой смесью, которая обладает высокой теплопроводностью.

Что такое филаментные лампы и как они устроены?

Филаментные светодиодные лампы (или сокращенно — ФСЛ) были представлены японской компанией Ushio в 2008 году. Первые образцы не получили широкого распространения на потребительском рынке, так как существенно проигрывали по мощности SMD-моделям. Ситуация изменилась лишь через 5 лет, когда в рамках отраслевой выставки InterLight Moscow сразу несколько китайских производителей (Qianshi Lighting, JNQ и ряд других) представили модели с цоколем типа «миньон», эквивалентные по силе светового потока 60-ваттным лампам накаливания.

Чем же они отличаются от привычных нам SMD-устройств? Технология Chip-on-Glass (COG), лежащая в основе ФСЛ, является логическим развитием более ранней COB (Chip-on-Board). Главное новшество заключается в том, что вместо металлической теплоотводящей подложки миниатюрные светодиоды размещаются в один ряд на стеклянной или сапфировой пластине длиной около 30 мм.

Гетерокристаллы синего свечения (в некоторых моделях часть из них заменяется красными в соотношении 1 к 3) соединяются друг с другом последовательно с помощью тончайщих золотых проводников. Их количество достигает 28 единиц на каждой нити. Сверху вся конструкция покрывается силиконовым компаундом, содержащим люминофор, который выполняет защитную функцию, а также позволяет добиться оптимальной цветовой температуры.

Мощность каждой нити фиксирована и лежит в пределах от 0.8 до 1.3 Вт — то есть, на отдельный кристалл приходится около 0.036 Вт, что в разы меньше по сравнению с SMD-чипами. Филаменты помещаются в герметичную колбу, заполненную газовой смесью на основе гелия, характеризующейся высокой теплопроводностью. Отвод тепла осуществляется благодаря явлениям конвекции и диссипации, благодаря чему необходимость в установке массивных радиаторов полностью отпадает.

Еще один важный нюанс: для питания филаментов используется постоянный ток напряжением от 60 до 100 вольт, а низковольтных модификаций не существует в принципе. Данный факт позволил существенно упростить схемотехнику драйвера, сделав электронный блок более компактным: все необходимые компоненты могут быть распаяны на единственной плате, без труда умещающейся в стандартный цоколь E27.

Перечисленные конструкционные особенности способствуют равномерному распределению светового потока без использования дополнительной оптики — диаграмма направленности филаментных светодиодных ламп оказывается практически идентична диаграмме ламп накаливания, а угол расходимости достигает 300°.

Помимо этого, филаментные светодиоды по сравнению с SMD-модулями и COB-матрицами оказываются значительно более энергоэффективными — их световая отдача может достигать 150 люменов на каждый ватт израсходованной электроэнергии.

Это интересно: Что делать если не горят лампы заднего хода ВАЗ 2110: объясняем тщательно

Пульсации — как проверить?

Обязательно проверяйте пульсации при покупке. Иначе повесите такие лампы у себя в зале и спальне как основной источник света, а затем будете мучиться с глазами.

Если подходить к этому вопросу по всей строгости закона,
то лампы с плохими показателями коэффициента пульсации, вообще не имеют права
даже находиться на прилавках магазинов.

Существует постановление правительства России №1356 “Требования к осветительным приборам и осветительным лампам”. Оно запрещает продажу источников света с пульсацией более 10% и CRI<80.

Заметьте, что у одних и тех же по размеру лампочек внутри может быть два разных драйвера. Один полноценный с коэффициентом пульсации 1% и менее, другой – на основе дешевых комплектующих.

Секрет №7
Кстати, косвенно(!) проверить какой драйвер стоит внутри, не разбирая цоколь, можно при помощи радиоприемника.

Хороший драйвер при поднесении к нему радио будет фонить. А вот дешевый, не создаст никаких серьезных импульсных помех в эфире.

В некоторых моделях “свеча” с миниатюрным цоколем E14,
драйвер помещают в специальную проставку между цоколем и колбой, так как
воткнуть что-то качественное в бочонок диаметром 14мм вообще не реально.

Второй недостаток – стеклянная колба, которую легко можно разбить при небрежном отношении или транспортировке.

Третий – малая мощность. А еще не забываем:

проблемы с диммированием большинства моделей

плохая совместимость со световой автоматикой, которая плавно зажигает и гасит свет

низкое качество цветопередачи

тепличные условия эксплуатации (не любит жары и холода)

Поэтому на сегодняшний день можно точно сказать, что за филаментами не стоит будущее развитие светотехнической индустрии. Да, они напоминают привычные нам лампочки Ильича, приятно смотрятся в интерьере, но все таки подобная имитация ламп накаливания, это в первую очередь большой-большой компромисс.

И ученым в отдаленном будущем следовало бы разработать в освещении что-то более совершенное и прорывное. Филамент таковым, к сожалению, не стал.

Источники – Кабель.РФ, 5watt
