Как заменить в светильниках люминесцентные лампы на светодиодные

Инструкция по замене

В первую очередь нужно подобрать LED-лампы с такой же светимостью, что и заменяемые люминесцентные — это если яркость светильника нужно оставить на прежнем уровне.

Обращаем внимание читателя на то, что сравнивать лампы нужно именно по светимости (измеряется в люменах), а не по потребляемой мощности (измеряется в ваттах). Какие бывают светодиодные лампы

Какие бывают светодиодные лампы

Применяемые разными производителями технологии отличаются, а потому количество люменов (лм), выдаваемых лампой на каждый ватт (Вт), несколько варьируется.

Если на упаковке лампы светимость не указана, а вместо этого написано только что-нибудь вроде «соответствует люминесцентной лампе мощностью 36 Вт», следует отнестись к такой продукции с подозрением: производитель явно пытается пустить покупателю пыль в глаза.

Примерное соответствие ламп разных типов отображено в таблице:

Мощность, Вт	Тип лампы	Световой поток, Лм
5	Лампа накаливания Люминесцентная лампа Светодиодная лампа	20 145-225 420-540
15	Лампа накаливания Люминесцентная лампа Светодиодная лампа	120 875-1050 1150-1300
25 21 20	Лампа накаливания Люминесцентная лампа Светодиодная лампа	220 900-1200 1700-2200

Если лампы приобретены, можно приступать к работам по переоборудованию светильника:

Отключаем при помощи выключателя электроснабжение. Если прибором долго не пользовались, сначала включите его и пометьте каким-либо образом, например, при помощи маркера, еще годные лампы. Если упустить этот момент из виду, потом придется дополнительно возиться с их проверкой.
Проверяем индикатором фазы, действительно ли светильник отключен от электросети. Делать это нужно обязательно: выключатель могли по ошибке установить в разрыв нулевого провода, а не фазового, и в этом случае прибор все время будет под напряжением как во включенном, так и в выключенном состоянии. Если проверка показала наличие напряжения, светильник нужно обесточить при помощи автоматического выключателя, установленного в распределительном щите.
Далее подключенные к светильнику провода отсоединяют и обматывают их оголенные концы изолентой. Это касается и провода заземления, если он есть (обычно имеет изоляцию желто-зеленого цвета)

Обратите внимание на то, что этот провод крепится не к клеммной колодке, как другие два, а к корпусу светильника в месте, зачищенном от краски (обычно прижимается винтом). После отсоединения его, в отличие от других, оставляют без изоляции.
Теперь, если помимо демонтируемого светильника имеются и другие, можно включить свет, чтобы было удобно работать.

Откручиваем винты или фиксаторы, удерживающие прибор, и снимаем его с потолка.

Сравнение энергосберегающих и светодиодных ламп

Чтобы определить, какая лампа лучше: светодиодная или энергосберегающая, недостаточно ознакомиться только с их характеристиками

Важно обратить внимания на условия эксплуатации

Энергопотребление разных видов лампочек.

Когда затрагивается вопрос экологичности, предпочтение также отдается светодиодной лампе, поскольку внутри неё нет вредных паров. Стоит учесть, что КЛЛ нецелесообразно устанавливать вместе с выключателем, регулирующим интенсивность света. Она может гореть либо в полную мощность, либо быть выключенной. Это объясняется ионизацией газа, которую невозможно контролировать.

Потребляемая мощность

По итогам исследований выяснилось, что люминесцентные (энергосберегающие) лампы экономнее обычных ламп накаливания на 20-30%. Светодиодные, в свою очередь, бывают более экономными, чем КЛЛ примерно на 10-15%. Всё зависит от мощности и брендов.

Сравнение показателей экономичности, срока службы и цены разных видов ламп.

Единственное преимущество энергосберегающей лампы в данном случае – это стоимость. Светодиодная обойдётся намного дороже. Но при надлежащих условиях эксплуатации она прослужит в 2-3 раза дольше.

Экологическая безопасность

КЛЛ содержит в себе примерно 5 мл. ртути, ее количество может незначительно увеличиться или уменьшиться в зависимости от размеров изделия. Данный металл считается вредным для организма человека. Его относят к самому высокому классу опасности. Выбрасывать такую лампочку вместе с остальным мусором запрещено, поэтому её придётся сдавать в специализированный пункт приёма.

Влияние КЛЛ на организм.

Рабочая температура

Максимальная температура накаливания люминесцентной лампы достигает 60 градусов. Она не спровоцирует возгорание и не способна травмировать кожу человека. Но если возникнут сбои в работе проводки, температура может значительно повыситься. Считается, что вероятность возникновения такой ситуации крайне мала, однако риск все же есть.

Говоря о светодиодных лампочках, они практически не нагреваются. Особенно, если выбираются качественные изделия от популярных брендов. Это объясняется полупроводниковой технологией на основе кристаллов LED. Для большинства людей показатели нагрева являются несущественными, так как у них не возникает необходимости дотрагиваться до лампы в момент её работы.

Срок службы

Если бюджет неограничен и нужно купить лампочку с самым длительным периодом службы, лучше приобрести светодиодную. Но чтобы цена себя оправдала, следует покупать изделия от популярных брендов, о которых будет сказано ниже.

Срок службы разных типов лампочек.

Изучив итоги исследований, можно прийти к следующему выводу: в среднем светодиодные источники света служат в 4-5 раз больше, чем люминесцентные. Чтобы проверить эту информацию, достаточно ознакомиться с текстом на упаковке. Led-лампочка при надлежащих условиях эксплуатации работает до 50 000 часов, а энергосберегающая около 10 000.

Итоги сравнений (таблица)

Вид лампочки	Экономия электроэнергии	Срок эксплуатации	Безопасность и утилизация	Нагрев корпуса	Стоимость
Светодиодная	+	+	+	+	—
Энергосберегающая	—	—	—	—	+
Итог	4:1 Победитель светодиодная лампа

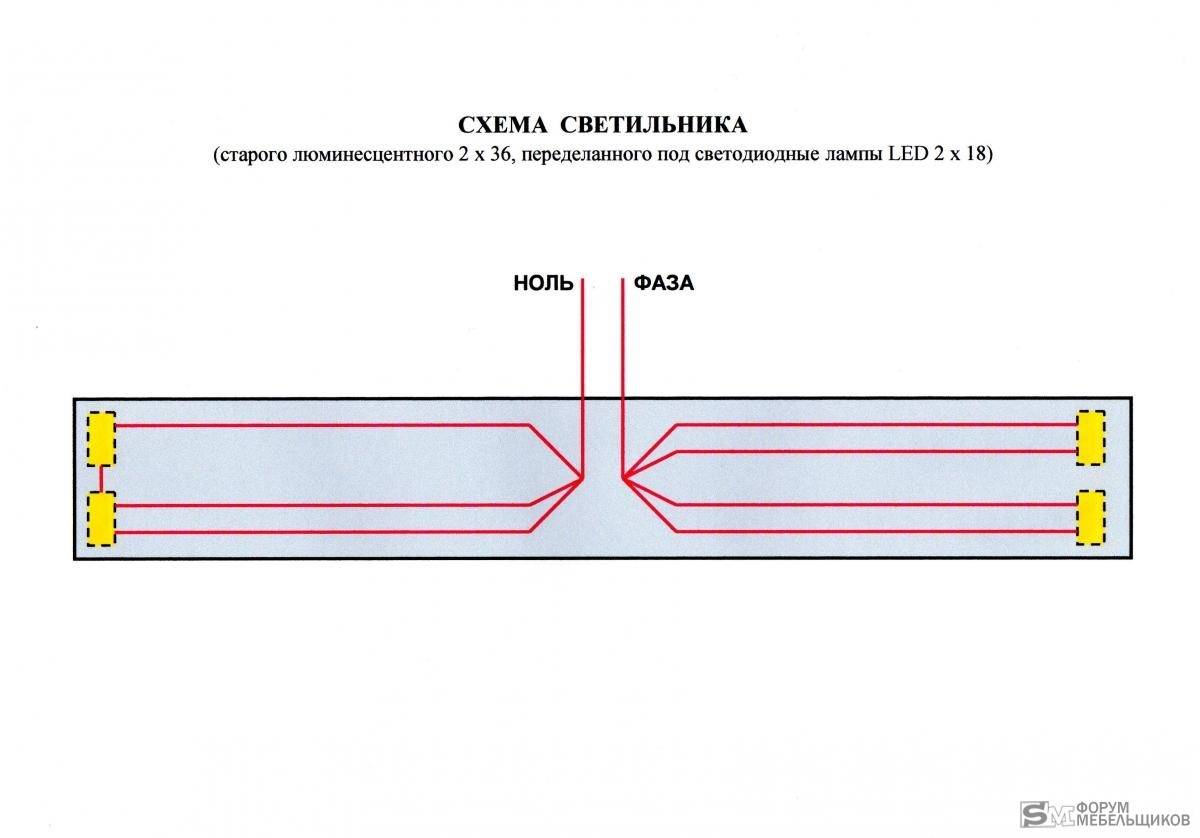

Схема подключения светодиодной лампы прямого включения 220В

После удаления ПРА светильники должны выглядеть примерно как на фото ниже (переделан светильник на две лампы длиной 1200 мм). Для соединения контактов используйте клеммы.

Светильник люминесцентный типо Арктика 2х36 1200мм в разобранном виде с обратной стороны после удаления всех элементов ПРА для подключения светодиодных ламп на 220В.

2. Подключением ламп на AC 110V:

Второй вариант подразумевает, что в схеме остается электромагнитный балласт, удаляется только стартер, такие светодиодные лампы рассчитаны на подачу напряжения 110 В. При таком подключении потребляемая мощность светильника складывается из суммарной мощности светодиодных ламп и мощности, потребляемой оставшейся ПРА. В этом варианте электроэнергии будет потребляться больше, чем в первом, а значит эффект экономии будет меньше. Кроме того, необходимо предварительно точно определить, какой тип ПРА установлен в светильниках.

1. Обесточьте светильник, чтобы избежать поражения электрическим током.
2. Удалите люминесцентные лампы.
3. Удалите стартеры, оставьте балласт (или замените стартеры на специальные для светодиодных ламп).
4. Вставьте светодиодные лампы
5. Включите электропитание.

Поворотный цоколь

На что еще следует обратить внимание:. В светильниках бывают по-разному установлены патроны: горизонтально, вертикально, а иногда и под углом

Поскольку люминесцентные лампы светят на 360°, то для них неважно, как устанавливать лампу в патрон. Но светодиодные лампы имеют направленный световой поток, поэтому следует обращать внимание на расположение прорези под патрон в цоколе лампы, иначе может оказаться, что светодиодная лампа светит не вниз, а вбок

Наиболее универсальным в этом случае оказывается поворотный цоколь: он подходит к любым светильникам

В светильниках бывают по-разному установлены патроны: горизонтально, вертикально, а иногда и под углом

Поскольку люминесцентные лампы светят на 360°, то для них неважно, как устанавливать лампу в патрон

Но светодиодные лампы имеют направленный световой поток, поэтому следует обращать внимание на расположение прорези под патрон в цоколе лампы, иначе может оказаться, что светодиодная лампа светит не вниз, а вбок. Наиболее универсальным в этом случае оказывается поворотный цоколь: он подходит к любым светильникам

Цоколи светодиодных ламп: а) не поворотный б) поворотный.

Надеемся, что наша инструкция помогла Вам правильно выбрать и подключить светодиодные лампы, и сейчас Вы в полной мере используете все преимущества современного светодиодного освещения.

Схема подключения светодиодных ламп вместо люминесцентных

Люминесцентные лампы, благодаря своим революционным, для своего времени, характеристикам: низкому энергопотреблению, высокой световой эффективности и долгому сроку службы, получили очень широкое распространение.

Именно трубчатые лампы дневного света освещают большинство школ, больниц, офисов, цехов и т.д., наиболее часто они установлены в растровых светильниках, знакомых каждому.

Но технологии не стоят на месте, их активное развитие привело к созданию светодиодных ламп, которые превзошли практически по всем показателям люминесцентные. В настоящее время, единственным их недостатком является стоимость в сравнении с лампами дневного света, по сумме же всех характеристик и выгод, а главное по соображениям безопасности, они вне конкуренции.

Менять старые люминесцентные светильники целиком на аналогичные светодиодные не выгодно, хотя бы просто экономически, лучше просто заменить лампы, ведь производители давно уже выпускают трубчатые светодиодные лампы Т8 под цоколь G13 и можно установить их, оставив старый корпус светильника, лишь немного модернизировав его.

Чтобы поставить светодиодные лампы вместо люминесцентных, необходимо несколько доработать светильник, сделать его проще, убрав из схемы подключения несколько лишних компонентов. Сейчас я подробно покажу как это легко сделать самому.

В первую очередь давайте рассмотрим схемы стандартных растровых светильников, рассчитанных на установку четырех люминесцентных ламп, такие чаще всего монтируются в потолки, типа «армстронг».

Их всего две разновидности, две различных схемы, первая с балластом и стартером, встречается чаще всего:

Вторая схема более современная, с электронным пускорегулирующим аппаратом:

Как видите, светильники с люминесцентными лампами, содержат внутри различное дополнительное оборудование, которое требуется для их работы. Подробнее читайте об этом в материале — Схема подключения люминесцентных светильников

В современных же трубчатых LED лампах, в частности т8 под цоколь g13, драйвер, необходимый для того, чтобы светодиоды горели, уже встроен в корпус самой лампы и дополнительно устанавливать что-то не требуется.

Соответственно, переделка любого люминесцентного светильника, сводится к демонтажу всего лишнего оборудования: балласта, стартера, эпра и т.д. и подключению питания напрямую к контактам LED лампы. Для обоих типов светильников, схема подключения общая, все зеленые проводники на схеме, подключаем к нулевому проводу, а все красные к фазному, должно получится примерно так:

И еще раз, все достаточно просто, с одной стороны к ламам подводится фаза, а с другой ноль. При этом полярность не важна, так как подключается переменный ток, подсоединяйте так, как вам будет удобнее

Кроме того, не важно к какому из контактных штырьков подключается электрический провод, ведь их каждая пара, с каждой стороны LED лампы, замкнута

В случае переделки растрового люминесцентного светильника, мы просто берем провода, которые идут от цоколей g13 и обрезаем их, а затем все провода одной стороны подключаем на фазную клемму, а все провода другой, на нулевую. В итоге должно получится примерно следующая схема установки led ламп вместо ламп дневного света:

• Как видите, технология простая, не нужно обладать каким-то особым образованием, чтобы перевести на светодиодные лампы, допустим, все люминесцентные светильники в офисе, на производстве или в магазине.
• Кстати, как монтировать и подключать люминесцентный светильник, а главное как устанавливать трубчатые лампы т8 — мы писали в статье «Подключение люминесцентного светильника»
• В результате такой переделки, вы получаете новый, современный светодиодный светильник, безопасный, с низким энергопотреблением и долгим сроком службы.

Помните, что старые люминесцентные лампы нельзя просто выбросить или, хуже того, просто разбить, их необходимо обязательно утилизировать, ведь они содержат ртуть. В каждом крупном городе есть центры, куда вы сможете сдать свои энергосберегающие лампы, нередко совершенно бесплатно.

Что нужно переделать?

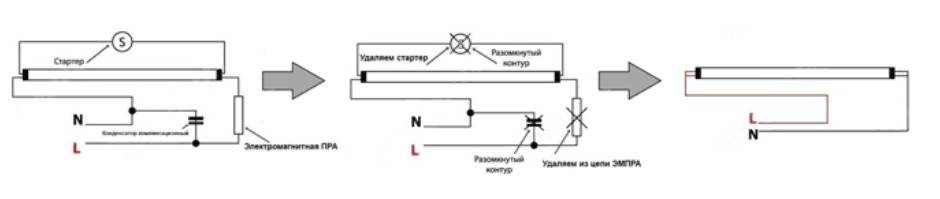

Внимательно посмотрев на схемы, даже неопытному электрику станет понятно, как подключить светодиодную лампу вместо люминесцентной. В светильнике с ПРА нужно выполнить следующие действия:

1. Отключить защитный автомат и убедиться в отсутствии напряжения.
2. Снять защитную крышку, получив доступ к элементам схемы.
3. Из электрической цепи исключить конденсатор, дроссель, стартер.
4. Отделить провода, идущие к клеммам патронов и подключить их напрямую к фазному и нулевому проводу.
5. Остальные провода можно удалить или заизолировать.
6. Вставить лампу Т8 G13 со светодиодами и произвести пробное включение.

Переделать люминесцентный светильник с электронным балластом ещё проще. Для этого достаточно выпаять или перекусить кусачками провода, идущие к балласту и выходящие из него. Затем фазовый и нулевой провод соединить с проводами левого и правого патронов светильника. Место соединения заизолировать, вставить LED-лампу и подать напряжение питания.

Намного проще выполнить установку и подключение светодиодной лампы Т8 в фирменных светильниках Philips. Нидерландская компания максимально упростила задачу своим потребителям. Чтобы установить светодиодную лампу длиной 600 мм, 900 мм, 1200 мм или 1500 мм, нужно будет выкрутить стартер, а на его место вкрутить заглушку, которая поставляется в комплекте. Разбирать корпус светильника и демонтировать дроссель в этом случае не нужно.

При выборе светодиодной лампы Т8 G13 стоит обращать внимание на исполнение цоколя. Он может быть поворотным или иметь жёсткое соединение с корпусом

Наиболее универсальными принято считать модели с поворотным цоколем. Их можно вкрутить в любой переделанный светильник, как с вертикальными, так и с горизонтальными прорезями в патроне. А ещё, регулируя угол наклона лампы, можно изменить направление светового потока.

Отличительные черты светодиодов

Светодиодные (LED) источники света постепенно занимают место люминесцентных ламп. У них есть все шансы на полное вытеснение других технологий освещения. Отличительные характеристики заключены в экономичности, особенностях устройства и продолжительном сроке службы.

К тому же диодки не требуют особых мер по утилизации. В отличие от них люминесцентные линейные лампы, массово применяемые ранее на предприятиях, в зонах торговли и офисах, нуждаются в специфической утилизационной процедуре, т. к. в них содержится ртуть. Тогда как с обзорными образцами эта статья расходов нивелируется.

Множество крупных компаний принимает решение в сторону новых моделей линейных светодиодов. При этом большей популярностью пользуется не полная замена светильников, а только смена самих ламп

Led приборы дают ровное и в меру контрастное, качественное освещение. Такой свет считается безопасным для зрения и неутомительным для нервной системы человека. Поэтому неудивителен столь высокий ажиотаж на эту линейку приборов в учебных заведениях.

Однако применяются трубчатые диоды не только в образовательном и промышленном сегментах, но и в других – для создания световой композиции в жилых помещениях, ресторанах, спортзалах, бассейнах и т. д. В некоторых случаях их используют в качестве основного источника освещения, в других – в роли подсветки.

Представлены и дополнительные возможности для организации иллюминации – угол света может регулироваться посредством поворачивания лампы. Так рационализируется освещение в зонах, где в этом есть потребность. Благодаря этому приему происходит дополнительная экономия за счет использования меньшего количества ламп.

Корпус светодиодного устройства, как и другие конструктивные элементы, имеет повышенную устойчивость к вибрациям, за счет чего и достигается высокая степень надежности

Лампа на светодиодах не затрачивает время на розжиг – этот процесс воспроизводится мгновенно, при этом сразу достигается максимальный уровень рабочей яркости. При условии перебоев в электросети, перепадов напряжения, конечно же, балласт осветительного изделия может выйти из строя.

Однако худший вариант, ожидающий потребителя, – замена одного перегоревшего устройства, т. к. каждый линейный прибор представлен индивидуальным механизмом с собственной электроникой.

Обзорный формфактор является в два раза экономнее в сравнении с люминесцентным аналогом. Эксплуатационный срок составляет до 12 лет

Если же проводится модернизация устаревших люминесцентных осветителей, то самое практичное решение – смена ламп. При этом может быть задействован как старый корпус светильника с предыдущими патронами, так и приобретен новый.

В первом случае потребуется подбирать диоды с полным соответствием предшествующему типоразмеру. Перед монтажом необходимо убрать из схемы все электромагнитные и электронные пускорегулирующие устройства или же качественно их шунтировать.

Люминесцентные лампы (они же лампы дневного света)

Люминесцентная лампа – это газоразрядный прибор, где источником света выступает разряд между анодом и катодом. Этот разряд, проходя через пары ртути, образует ультрафиолет, который под воздействием люминофора преобразуется в видимое свечение. Люминесцентные лампы пришли на замену малоэффективной лампе накаливания: при меньшем потреблении электроэнергии они создают равное количество света и служат до 70 раз дольше.

Внутри группы люминесцентные лампы делятся на подвиды – общего и специального назначения. Первые используют во внутренних и наружных системах освещения, вторые – в бактерицидных установках для дезинфекции воды, воздуха и поверхностей. Лампы выпускают мощностью от 5 до 80 Вт в колбах различного формата: витые, линейные, кольцевые и прочие. КПД вдвое превосходит показатели ламп накаливания, поскольку на выработку света приборы расходуют 70% получаемой энергии.

За счет низкого нагрева колбы люминесцентная лампа отличается пожарной безопасностью, а сами лампочки можно монтировать даже в светильники с ограничением по рабочей температуре. 20-ваттная люминесцентная лампа заменяет лампу накаливания 100 Вт, создавая равное количество света с улучшенной цветностью. В зависимости от модели, лампы работают от бытовой сети 220 В или подключаются через ПРА для стабилизации напряжения до заданных параметров. Служат от 5 до 70 тысяч часов.

Технические характеристики ламп

Люминесцентные лампы – это всем знакомые о офисному освещению трубчатые линейные лампы, дающие ровный дневной свет. Технически они являются газоразрядными ртутными лампами низкого давления, что накладывает некоторые особенности на условия эксплуатации. Так, они не любят работать в холодной среде, им требуется дополнительное оборудование для запуска и работы (ЭПРА), и они содержат ртуть, а потому требуют специальной утилизации.

Однако преимущества таких ламп перекрывают все их недостатки – они легкие, дешевые, имеют энергоэффективность в 10 раз больше ламп накаливания и такую же, как у светодиодов, и для освещения больших тёплых пространств (офисы и магазины) являются наиболее выгодным источником света.

Существует две разновидности – линейные и компактные люминесцентные лампы, которые различают по типу конструкции, цоколя и имеющие разное применение. Линейные виды лампочек выпускают в трех форматах: кольцевидные, U-образные, в виде прямой трубки.

Виды люминесцентных ламп:

Все виды линейных ламп оснащают штырьковым цоколем типа «G», расположенным по обеим сторонам или с одной стороны прибора. Для подключения к сети питания лампы нуждаются в пускорегулирующей аппаратуре, которая отвечает за стабильный запуск и, регулируя параметры напряжения, продлевает эффективный срок их службы. Компактные люминесцентные лампы (КЛЛ) насчитывают больше разновидностей, и в быту имеют более распространённое название – энергосберегающие:

• витые; • грушеобразные; • шаровидные; • по форме лотоса; • лампы-таблетки; • свеча и свеча на ветру.

КЛЛ оснащают двумя типами цоколей – винтовым (Е14, Е27), штырьковым (G23, GX53 и другие). Корпус компактных источников оборудован встроенным дросселем, поэтому их можно подключать напрямую к сети напряжения. То есть изначально их проектировали как прямую замену лампы накаливания – чтобы энергосберегающие лампы можно быть установить в то же место и просто включить. Несмотря на то, что энергосберегающие лампы дл сих пор являются наиболее выгодным источником света для дома, морально они считаются устаревшими, и под натиском производителей светодиодов их выпускается всё меньше и меньше.

Принцип действия

Принцип действия люминесцентных ламп

Опишем кратко схему взаимодействия стартера, балласта и светильника:

1. При подаче питания ток, проходя через ПРА, проходит через контакты стартера по вольфрамовым спиралям, раскаляя их и далее уходит в сторону нуля
2. Стартер оснащается парой контактов: подвижным и неподвижным. При поступлении тока подвижный контакт (биметаллический), нагреваясь, изменяет свою форму и соединяется с первым
3. При этом сила тока тут же значительно увеличивается до предела, ограничиваемого дросселем. Происходит разогревание электродов
4. Пластина стартера, напротив, начинает остывать и рассоединяет контакты. В этот момент происходит резкий скачек напряжения и пробивка электронами газа. При превращении ртути в пар источник света переходит в рабочий режим
5. Стартер в процессе уже не участвует – его контакты разомкнуты.

Многолетние цветы (ТОП-50 видов): садовый каталог для дачи с фото и названиями | Видео + Отзывы

Порядок переделки

Порядок подключения зависит от того, что нужно переделывать. Самостоятельно выполнить работы можно, если действовать по плану – подробная схема подключения светодиодной лампы вместо люминесцентных поможет во всем разобраться даже неопытному электрику.

Алгоритм подключения:

1. Отключите автоматическую защиту, уберите сетевое напряжение, убедитесь, что его нет.
2. Снимите защитную крышку, чтобы получить доступ к рабочим элементам схемы. Уберите из цепи конденсатор, стартер, дроссель.
3. Отделить следующие к патронным клеммам провода, присоедините их к фазному, нулевому проводам напрямую, остальные изолируйте либо удалите.
4. Вставьте лампочку Т8 G13, выполните пробное включение.

Процедура сложностей не представляет. Контакты штырьками на цоколях помечаются буквами «L» и «N». Перенастройка светильников с электронным балластом еще более простая. Как переделать люминесцентный светильник в этом случае:

1. Сделайте выпайку либо разделите кусачками провода, входящие в балластную часть, а затем выходящие из нее.
2. Провода нуля и фазы соедините с проводками обоих патронов.
3. Стыки, соединения заизолируйте, вставьте ЛЭД, включите сеть. Если все было сделано правильно, появится свет.

Завершающие действия – изоляция мест соединения, вставка нового источника, подача напряжения. Подключение светодиодных ламп в среднем занимает не более 10 минут.
