Блок питания для светодиодной ленты 12В
Светодиодные ленты на 12В не могут быть запитаны напрямую от сети переменного тока. Для подключения их к сети 220 В потребуется специальный блок питания, который чаще всего называют драйвером или светодиодным драйвером. Драйвер понижает переменное напряжение из сети 220 В до необходимого стандартной светодиодной ленте постоянного напряжения 12 В.
Блоки питания для светодиодных лент делятся по герметичности или степени защиты IP на три вида, герметичные, негерметичные и полу герметичные. Степень защиты блока питания для светодиодной ленты подбирается в зависимости от места его размещения.
Герметичные блоки питания для светодиодных лент со степенью защиты IP67 и выше имеют защиту от влаги и пыли, и могут использоваться в местах, где на них возможно попадание воды. Это могут быть ванные комнаты или даже улица. Незащищенные блоки питания для LED лент как правило имеют открытый или хорошо вентилируемый корпус. Они устанавливаются только внутри помещений и в дали от возможной влаги. Степень защиты таких драйверов IP20 и IP33.
При выборе блока питания нужно обязательно обращать внимание на его мощность. Мощность подбирается в зависимости от мощности подключаемой светодиодной ленты
Как правило на LED лентах указывается мощность одного метра. Чтобы узнать, какой мощности понадобится LED драйвер, необходимо мощность одного метра ленты умножить на общее количество метров светодиодной ленты и добавить еще от 20% до 30% запаса. Светодиодный блок питания для обеспечения стабильного напряжения на выходе с необходимым током отдачи не должен работать на пределе, поэтому он всегда берется с запасом мощности. Так он будет меньше перегревать и дольше проработает.
Степень защиты IP светодиодной ленты 12В
Светодиодные ленты применяются на улите, в помещениях, в ванных комнатах и душевых, и во всех этих случаях применяются LED ленты с разным уровнем защиты от внешних воздействий. Степень защиты IP светодиодной ленты нужно обязательно учитывать при выборе и покупке.
Самые распространенные и самые незащищенные светодиодные ленты на 12В имеют степень защиты IP20 или IP33. У таких лент нет никакого покрытия, защищающего установленные светодиоды и токовые дорожки от попадания пыли, грязи и влаги. Их нельзя использовать на улице и в ванной комнате, можно размещать только внутри помещений без сильной запыленности.
Минимальную защиту от влаги и пыли имеют светодиодные ленты с силиконовым покрытием, которое наносится со стороны размещения светодиодов и защищает светодиоды и токоведущие дорожки от попадания брызг воды и пыли. Такие LED ленты имеют степень защиты IP54 и IP65, и их вполне можно использовать в ванных комнатах, но не допускать прямого попадания воды.
Для максимальной защиты от влаги и других внешних воздействий светодиодные ленты на 12В помещают внутрь силиконовой трубки, запаянную с обоих концов. LED ленты в таких трубках имеют степень защиты IP67 и IP68. Их даже допускается опускать в воду на глубину одного метра или более. Такие ленты используют вне помещений на улице.
Неправильно подобранная светодиодная лента с неподходящей степенью защиты может как минимум привести к увеличению трат из-за приобретения более дорогих лент или к необратимым последствиям в виде пожара из-за возникновения коротких замыканий в следствии повреждения ленты или попадания токопроводящей пыли с влагой.
Светодиодная лента 12В для авто
Светодиодные ленты на 12 вольт очень часто применяются автолюбителями для декорирования своих автомобилей. С их помощью делают различную разноцветную подсветку салона автомобиля, подсветку фар и номеров и конечно же подсветку днища.
Для подсветки автомобиля лучше всего подходит именно 12 вольтовая светодиодная лента, так как ее можно даже напрямую подключать к аккумулятору, напряжение которого также составляет 12В.
При выборе светодиодной ленты для авто необходимо обязательно учитывать ее место установки, внутри автомобиля или снаружи. Все дело в том, что светодиодные ленты имеют разную степень защиты, предназначенную для разных условий эксплуатации.
Для салона вполне подойдут незащищенные светодиодные ленты со степень защиты IP20, которые можно использовать только в сухих и несильно пыльных местах. Контактные площадки таких лент не имеют защиты и при использовании их снаружи авто и при постоянном попадании влаги, такие led ленты очень быстро прейдут в негодность из-за коррозии.
Снаружи для подсветки днища или номеров лучше использовать защищенные светодиодные ленты со степенью защиты IP68, которые размещаются внутри силиконовой трубки. Или как минимум IP65 покрытые сверку слоем прозрачного силикона, закрывающего светодиоды и контактные площадки.
Цвет, RGB или SMD
Светодиодная лента — полоса тонкого диэлектрика с нанесенными на нее токопроводящими дорожками, на которые напаяны светодиоды и токоограничивающие резисторы. Поставляется обычно в бобинах по 5 метров, может нарезаться, но только по определенным линиям разреза. В зависимости от типа ленты, линии разреза находятся на расстоянии 2,5—10 см.

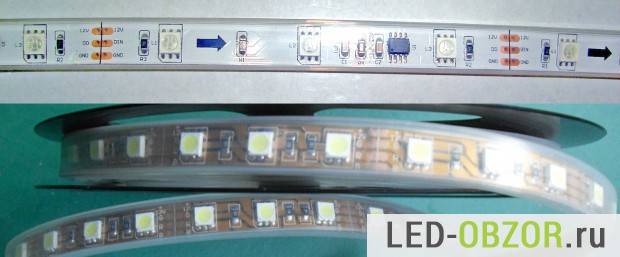

Внешний вид светодиодной ленты примерно такой
Виды светодиодных лент
Какая нужна светодиодная подсветка, какого цвета, решить надо заранее. Она может быть белой или цветной, причем любого оттенка. Белый, красный, синий и зеленый — эти цвета можно найти везде, в любой торговой точке. Оттеночные цвета же придется поискать в специализированных магазинах.
Читать также: Микросхема l7805cv схема подключения
Самые распространенные цвета
Но выбрать светодиодную ленту по цвету еще не все. Надо решить какой она будет — RGB или SMD. Для этого разберемся в их типах и в том, чем они отличаются.
По типу свечения есть ленты:
- Одноцветные, обозначаются SMD, выдают световой поток определенного цвета (белый, красный, синий, зеленый, могут быть и другие оттенки).
- Многоцветные, обозначаются RGB. Работают совместно с контроллером и пультом дистанционного управления, при помощи которых изменяет свой цвет. То есть, одна и та же ЛЭД лента может выдавать разные цвета.
Одноцветные LED ленты могут быть белого, синего, красного, зеленого цвета. Они относительно недороги (самые дешевые — белые, остальные немного дороже). Еще можно найти и других оттенков — малинового, розового, сиреневого, бирюзового и т.д. Цена на них выше, светят они обычно не так ярко (при одинаковых размерах кристалла). Для подключения к сети 220 В монохромных светодиодных лент нужен адаптер, так как питаются светодиоды от напряжения 5, 12 или 24 В.
Кроме адаптера, никакого другого дополнительного оборудования не нужно. Разве что вы хотите менять интенсивность света по своему желанию. Тогда нужен специальный контроллер.
RGB светодиодная лента может работать только вместе с контроллером и пультом управления
RGB светодиодные ленты, теоретически, выдавать могут любой оттенок. Зависит это от качества кристаллов и от органов управления. Найти RGB-ленты несложно — есть практически в любом магазине светотехники, но стоят они дороже монохромных. К тому же для подключения многоцветной ЛЭД ленты, кроме адаптера питания, необходим еще контроллер и пульт управления.
Существуют светодиодные ленты и на 220 В — как правило, их используют для уличной подсветки и подсветки витрин магазинов. Для их подключения не нужен блок питания, но нужен выпрямительный мост.
Как выбрать светодиодную ленту: RGB или SMD
Для тех, кто еще не сталкивался со светодиодной подсветкой, интересным кажется использование многоцветных светодиодных лент RGB. Возможность менять цвет освещения кажется заманчивой. На самом деле, интересно этим заниматься только первые недели две. Потом игрушка надоедает, выбирается определенный цвет и на этом останавливаются. С учетом того, что RGB лента стоит дороже, для нее необходимо приобретать еще и контроллер с пультом, такое решение не кажется разумным. Но, если хочется, — всегда пожалуйста.
Многоцветная лента из светодиодов, может выдавать практически любой цвет
Если вы решаете, какую выбрать светодиодную ленту — многоцветную или монохромную — помните, что монохромная LED лента с кристаллами того же размера дает света раза в 3 больше, чем многоцветная. Связано это с устройством RGB светодиодов. В них, в каждом светодиоде, запаяно по три небольших кристалла — красного (R — red), зеленого (G — green) и синего (B — blue) цвета. Отсюда и название RGB по первым буквам цветов в английском языке. То есть, RGB светодиод сделан из трех маленьких кристаллов. И, даже если гореть будут по максимуму все три (что случается очень редко), света они будут давать намного меньше, чем один большой такого же размера.
Подключение
Простое подключение через микросхему 7812
Любой светодиод должен питаться стабилизированным током. Диодная лента на авто требует установки стабилизатора напряжения, не путайте с драйвером, стабилизатором тока. При подключении напрямую, например к прикуривателю, скачки напряжения в бортовой сети сократят срок службы. Подключать можно в любой удобной точке автомашины, низкое потребление практически никак не скажется на функционировании других световых приборов. Минусы использования стабилизатора 7812, это нагрев и необходимость установки на радиатор. Микросхема 7812 выдерживает ток 1-1,5 Ампера, что равно мощности в 12-18W.
Подключение и выбор стабилизатора описано статье «Как подключить светодиодную ленту в авто».
Виды автомобильных лент
Гибкие прозрачные черного цвета
По исполнению они делятся на 3 вида:
- гибкие в прозрачной защитной оболочке;
- гибкая светодиодная лента для авто в фары в белой непрозрачной трубке, светит типа неона, ставят в фары;
- в виде жестких светодиодных линеек на SMD и COB элементах.
Автомобильная лента отличается от обычной цветом основания, обычно черный цвет, чтобы не выделялся на машине. Плотность диодов бывает большая, малая, и размещение группами по 2-3 штуки.
Белые, типа неоновой
Белая трубка равномерно подсвечивается изнутри, получаются габариты с эффектом неоновой подсветки. Есть гибридные двухцветные модели с диодами белого и желтого цвета, могут выполнять роль габаритных огней и повторителей поворотов. Такие ставятся в дорогих комплектациях престижных автомашин.
Светодиодная линейка COB
Альтернативным вариантом служат диодные линейки, которые залиты прозрачным компаундом. Но как показывает практика, залито плохо. Вам придется искать отверстия и замазывать их своими руками, иначе они долго не живут. Часто автолюбители ставят такую LED линейку в качестве дневных ходовых огней (ДХО). Затем проверяют их ночью, отойдя на несколько метров, остаются довольны. Нельзя делать такие ходовые огни. Они слишком слабые и угол свечения 120 градусов, вместо 30. Они светят во все стороны и буду ночью вблизи слепить других водителей.
Как подключить светодиодную ленту в автомобиле: подробная инструкция
Прежде всего, необходимо выбрать место, где светодиодная лента в авто будет установлена. В идеале, выбирать место, где ее видно не будет совсем, но и помните, что она не должна мешать функциональности автомобиля. Представим ситуацию, вы установили ленту на бок автомобиля, у вас пробило колесо, а теперь вопрос: Как поставить домкрат? Не знаете, и мы не знаем, здесь только срывайте ленту, проще будет. Вот такая схема светодиодной ленты в авто, так будет сразу понятно, что лучше выбирать.
Далее выбираем длину ленты, для этого последуйте нашему совету.
Теперь переходим к более серьезному этапу – пайка. Тут нужен обычный паяльник на 25-40 Вт. Также берем провод с сечением на 0.75 мм, длина провода – 20 см. Концы провода зачищаются, а после уже аккуратно привариваются к ленте.
Место пайки изолируем, лучше использовать термоусадочную трубку. Если ее нет, используем обычную ПВХ изоленту.
Одноцветные ленты необходимо подключить к бортовой части: плюс к плюсу; минус уходит на кузов авто. Многоцветные ленты подключаются по аналогии, между лентой и аккумулятором устанавливается контролер. В каждом блоке многоцветной ленты работают сразу три диода, они подключаются по однотипной цепи, фактически получается сразу три схемы
Обращайте внимание на схему подключения контролера.
Если провода четыре, то она присоединяются к разъемам контролера, согласно обозначениям. Здесь V – питание, B – зеленый, C – Красный, G – синий. Контролер с другой стороны подключается через аккумулятор, создавая при этом сеть, которая и распределяется между всеми потоками.
В зависимости от типа ленты могут использоваться пульты управления, они считаются необходимыми, если в ленте три и более диода.
Также отвечая на вопрос, как подключить светодиодную ленту в автомобиле, стоит заметить, что для крепления ленты на корпус авто можно использовать небольшие хомуты. Их можно присоединять к кузову или к металлическим уголкам, однако, предварительно нужно сделать отверстие в кузове саморезами.
Совет! Если вы желаете купить светодиодную ленту для авто с само клейкой на кузов, лучше забыть об этой идее. Ведь такая клейкая поверхность служить не более месяца, после отпадает. И чаще всего она сделает это в дороге, когда найти и восстановить ее будет невозможно.
Характеристики светодиодной ленты 12В
Когда человек приходит покупать или заказывает через интернет светодиодную ленту, он ее приобретает для каких-то определенных нужд, поэтому она должна соответствовать каким-то критериям, которые человек себе заранее обозначил.
В продаже имеются самые разнообразные светодиодные ленты, и покупая первую попавшуюся, подходящую только по цвету, можно приобрести LED ленту, которая не будет соответствовать необходимым требованиям. Поэтому к покупке нужно подготовиться и определиться с основными характеристиками светодиодной ленты.
Основные характеристики светодиодной ленты:
– цвет;
– напряжение питания;
– мощность;
– степень защиты.
Такие параметры как длина и тип устанавливаемого светодиода не особо важны. Длину LED ленты можно менять, как уменьшать, так и наращивать. Тип устанавливаемого светодиода не всегда интересен, так как в итоге нужна светодиодная лента просто необходимой мощности или яркости. Единственный параметр, который может еще понадобиться – это плотность размещения светодиодов, которая важна при подборе LED ленты в качестве основного источника освещения.
С балластным элементом
Подключение светодиодной ленты к сети 220 В без блока питания возможно, но нежелательно из соображений безопасности. Каждая точка цепи будет находиться под полным сетевым напряжением, поэтому все манипуляции надо производить при полном отключении ленты. Но если более безопасные варианты недоступны, можно подключить к сети через резистор, который погасит излишек напряжения. Его номинал выбирают так, чтобы при рабочем токе (определяемым мощностью светильника) на нем падала разница между напряжением сети и номинальным напряжением ленты:
Rб=(Uсети-Uном)/( Iном), где:
- Rб – значение балластного сопротивления;
- Uсети – сетевое напряжение;
- Uном – номинальное напряжение ленты;
- Iном – номинальный ток ленты, вычисляемый по формуле Руд*L /Uном.
Если задаться значениями номинального напряжения ленты 5 вольт, мощностью 1 метра полотна 10 Вт и общей длиной 5 м, можно вычислить значение Rб:
Rб=(310-5)/((10*5)/5)=305/10=30,5 Ом. Можно взять ближайший стандартный номинал 33 Ом. На первый взгляд, такое подключение намного дешевле и проще, чем с блоком питания.
Подключение ленты через гасящий резистор.
На самом деле, все не так радужно. Для начала надо посчитать мощность, рассеиваемую на балласте, как ток, умноженный на напряжение (здесь берется действующее значение напряжения 220 В):
Рб=Iном*220В = 10А*220В=2200 Вт. Найти резистор такой мощности сложно, да и габариты у него будут соответствующие. И с ростом мощности полотна расчетное сопротивление будет падать, а рассеиваемая (впустую!) мощность – расти, поэтому такой способ применим только для маломощных светильников. Эту проблему можно обойти применением в качестве балласта конденсатора вместо резистора. Его емкость рассчитывается по приведенной формуле:
С=4,45 (Uсети-Uном)/( Iном), где С – емкость в мкФ.
Применение конденсатора в качестве балласта.
Конденсатор должен быть рассчитан на напряжение не менее 400 В, а в схему надо добавить два резистора:
- R1 – сопротивлением в несколько сот килоом для разрядки конденсатора после выключения;
- R2 – для ограничения тока заряда в момент включения, его номинал может составлять несколько десятков Ом.
Но эта проблема не единственная:
Упоминалось о вопросах с электробезопасностью при эксплуатации лент с таким подключением. Поэтому запитать таким образом можно лишь ленту в силиконовой оболочке, а места соединений должны быть тщательно изолированы. И совсем плохой идеей будет применить такое подключение во влажных помещениях (бассейнах, банях, аквариумах).
- Расчет верен только для определенной ленты заданной длины. При любой замене или изменении длины полотна балласт надо пересчитать заново.
- Напряжение в сети в нормальном режиме может отклоняться в пределах 5%, максимально допустимым считается 10%. Также точность самых распространенных резисторов составляет 10%. С учетом разброса параметров лент относительно заявленных, напряжение на ленте (и ток через светодиоды) может значительно отличаться от расчетных, даже если уточнить расчеты фактическими замерами – просто по причине колебаний напряжения сети. Итогом может стать с одной стороны снижение яркости свечения, с другой – выход светильника из строя из-за сверхтока. Эта проблема проявляется тем отчетливей, чем ниже напряжение питания ленты. При применении конденсатора проблема лишь усугубляется, потому что ряд номиналов емкостей реже, чем ряд сопротивлений, а фактическая точность ниже.
- При применении диммера для регулирования яркости или контроллера для управления цветом свечения RGB-лент ток через светодиоды будет изменяться, одновременно будет меняться падение напряжения на балласте, что также усугубит нестабильность падения напряжения на ленте синхронно с изменением тока. Поэтому применение устройств для регулирования интенсивности излучения исключено.
По совокупности проблем такое подключение надо применять лишь при полной невозможности использования блока питания на соответствующее напряжение.
Параллельное включение полотен с индивидуальным балластом.
Если применяется несколько отрезков полотна общей длиной более 1 метра, их надо соединять параллельно. В противном случае проводники ленты не смогут выдержать общего тока системы освещения. Еще лучше рассчитать балласт для каждого отрезка раздельно. При необходимости замены пересчету будет подлежать только заменяемое полотно. Диодный мост должен с запасом выдерживать суммарный ток всех отрезков ленты.
Как правильно монтировать светодиодную ленту для лед-подсветки салона авто?
Обустройство авто светодиодной лентой выполняется по стандартной схеме. Прежде всего, нужно закупить комплект проводов, термоусадочную трубку, а также ленту.
Её, как и отдельные диоды, приобретают на автомобильных рынках и/или в специализированных автомобильных магазинах. Не стоит экономить на качестве и длине ленты, специалисты советуют запасаться хорошими светодиодами. Лучше приобрести больше диодной ленты, чем в последний момент понять, что вам её не хватает.
Помимо оформления салона, диодная лента активно используется при подсветке колес машин.
Пошаговая инструкция диодного подключения подсветки салона автомобиля
Обустройство подсветки в машине, своими руками, следует начинать с панели приборов транспортного средства. Для этого вынимается штатное оборудование: приборы, освещение щитка и ставятся диоды. Процесс монтажа весьма прост, так как диоды имеют цоколи, аналогичные заводскому оборудованию.
Затем нужно определить места установки. Многие предпочитают монтировать диоды по всему периметру потолка, параллельно стойкам кузова авто. Лета прокладывается постепенно, а остатки можно обрезать.
Места среза хорошо видны: они отмечаются специальными перепонками. После процедуры не забываем очистить концы среза и припаять их между собой. Втулками закрываем соединения и прогреваем их феном. При этому лучше не использовать промышленный фен, поскольку велик риск перегрева, альтернативой является обычный бытовой прибор.
Включение выполняется аналогично схеме неоновых ламп. Нужно в этот момент быть особенно внимательным и не перепутать места полярности, которые указанны на лентах в местах среза.
По сути, на этом рабочий процесс заканчивается. Ничего сложного нет. Только монтаж необходимо выполнять последовательно и щепетильно относиться к мелким элементам при их соединении.
Важным аспектом при работе является сочетание эстетики подсветки и её функциональность, о которой пойдёт речь ниже.
Правила установки
Приступая к монтажу к подключению светодиодной ленты необходимо знать и помнить следующее правила:
- подключение диодов может осуществляться как от резистора (блока питания), так и от прикуривателя;
- нарезать ленту можно только в строго отведенных для этого местах;
Место разреза ленты
- длина подсветки должна быть определена до момента начала подключения. При этом все куски изделия должны быть спаяны в единую электроцепь;
- не стоит сильно перегибать ленту. Если ее изогнуть с радиусом менее 80 мм, то возможно произойдет разрыв токопроводящего слоя гибкой платы;
- некоторые схемы подключения данного изделия могут содержать стабилизатор напряжения. Он даст возможность создать напряжение в необходимые 12 вольт;
- установка проводится только при скинутой с аккумулятора минусовой клеммой.
Придерживайтесь этих правил и все у вас получиться наилучшим образом.
Почему именно светодиодная лента?
На сегодняшний день система освещения автомобиля может быть организована различными осветительными приборами. Но многие автолюбители предпочитают подсвечивать своих железных коней светодиодными лентами. Причина такой популярности кроется в ее достоинствах:
достаточно простой монтаж, который легко реализуется своими руками, что очень важно для людей, которые любят возиться с автомобилем в свое свободное время. Для монтажа здесь не потребуются профессиональные знания электрика
Установить такую ленту сможет каждый, кто будет придерживаться пошаговой инструкции, приведенной ниже;
такая подсветка может светиться различными цветами (синий, зеленый, желтый, фиолетовый и т.д.). Это позволяет не только сделать подсветку салона или автомобиля снаружи качественной, но и оттенить цвет кузова;
Внешний тюнинг автомобиля
- светодиодная лента создает качественный и достаточно яркий световой поток, которые отлично освещает элементы салона или дорожное полотно;
- длительный период работы изделия;
- минимальное потребление электроэнергии;
высокая устойчивость светодиодов к вибрации и различного рода механическим воздействиям
Это особенно важно для машины, которая постоянно вибрирует во время езды по дорогам;
экологичность. Все компоненты изготовлены из экологически чистых материалов и не содержат в своем составе токсические и ядовитые компоненты
Поэтому такую подсветку можно спокойно устанавливать в салон даже в ситуации частой перевозки детей.
Несмотря на это, светодиодная лента имеет определенные особенности работы и подключения:
из-за того, что такая продукция имеет напряжение в 12 вольт, здесь нужно будет руководствоваться определенной инструкцией по ее установке;
Внешний вид светодиодной ленты
- нарезать нужно только в строго определенных местах. Они помещены черной пунктирной линией и значком ножниц;
- из-за большого разнообразия светодиодной продукции такого плана не всегда получается выбрать оптимальный вариант модели.
Кроме этого такие осветительные изделия стоят не очень дешево. Хотя, если делается подсветка только салона (приборной доски) или фар машины, то затраты на монтаж будут незначительными. Гораздо дороже обойдется установка осветительного тюнинга снаружи по всему периметру автомобиля.
Блок питания
Основное правило, которое необходимо соблюдать во время подключения LED-ленты, состоит в обязательном использовании блока питания. Данный элемент цепи понижает входное напряжение до необходимого уровня, которого требует определенная светодиодная лента.
Подсоединение своими руками в данном случае происходит довольно просто. В блок питания входит напряжение от сети. На прибор же поступает в данном случае только 12 или 24 Вольта. Светильник без блока питания просто сгорит. Во время выбора такого освещения нужно учитывать потребляемую мощность всего прибора. Причем блок питания обязан иметь запас мощность 25%. Лишь в этом случае осветитель будет работать правильно. Как правильно проводится подключение светодиодной ленты к сети 220 В, схема подключения (см. пример на рисунке) показывает наглядно.
Потребляемая мощность
Есть определенная схема подсоединения светодиодной ленты к сети 220 Вольт. После того как задано напряжение, от которого будет работать определенное устройство, нужно определить общее количество потребляемой им электроэнергии. С учетом полученного результата приобретают необходимый блок питания. Данный показатель можно рассчитать самостоятельно. К примеру, необходимо выполнить освещение по периметру помещения:
- Для начала определяют размер ленты.
- С учетом необходимого уровня потока света, измеряющегося в люменах (лм), подбирают соответствующий тип ленты.
- Частота диодных элементов выбирается с учетом размера диода. Когда он имеет меньшие размеры, то концентрация на ленте будет больше, и наоборот.
Описание расчета
Конкретную технику расчета нужно использовать перед тем, как подключать светодиодную ленту к электросети 220 Вольт. Схема выполнения данной процедуры описана далее. Например, нужно выполнить подсветку помещения по периметру. В данном случае размер ленты будет равняться 20 м. Вы решили купить устройство с белым освещением, количество диодов на один метр которого 30 штук. При этом размер диодных элементов выбран 5050.
- Вначале необходимо рассчитать нужное количество диодов: 30×20=600 штук.
- Каждый диод данного типа потребляет 0,02 Ампер (показатель указан в специальных таблицах). В данном случае потребляемая мощность всего прибора освещения рассчитывается таким образом: 0,02×600 =12 А.
- Для того чтобы рассчитать, какой в данном случае требуется блок управления, выполняют простой расчет: 12А х 12 В = 144 Вт.
- Поскольку для данного устройства необходим запас мощности 25%, то его номинальное значение составляет 180 Вт. В продаже этого устройства может не быть. Но в этих целях вполне можно подключить блок на 200 Вт.
Подсоединение блока питания
Подсоединение светодиодной ленты (220 Вольт) можно произвести своими руками. Блок управления может продаваться без осветительного прибора или иметь выведенные шнуры для подключения. В последнем случае от прибора с одной стороны выходит кабель с вилкой для подсоединения системы в сеть, а с другой — красный и черный кабель. Возможна и иная маркировка, расшифровка которой находится в инструкции.
- синий или черный провод — «ноль»;
- красный — «фаза».
Если их перепутать, то прибор не включится. В этом случае кабели просто нужно поменять местами. Когда блок питания не имеет кабелей, то у него находятся клеммы. С учетом инструкции изготовителя провода подключаются в необходимые зажимы.
Диодные ленты для авто 12 вольт
Герметичная с термоусадкой, которая закрывает место пайки
Основное требование к наружной подсветке, это наличие качественной защиты от пыли и влаги, устойчивость к низким температурам. Требуется защищать места пайки и соединений коннекторами. Зимняя соль и реагенты остаются в грязи на дорогах и летом во время дождей и наводнений снова попадают на автомобиль. Разъедают неприкрытые места соединения достаточно быстро. Такие места герметизируем термоусадочными трубками и герметиком, или другими надежными способами.
Внешний вид в силиконовой оболочке
Низкие температуры очень сильно оказывают влияние. Один читатель рассказал. Купил герметичную у китайцев, поставил на машину в теплом гараже, выехал на мороз -25 градусов, замигала и потухла. Заезжаю снова в гараж, снова стала светить, на улице не работает. Для герметизации светодиодов использовалась ПВХ трубка, которая на морозе застывала и каким-то образом гасила свет. Такие случаи не единичны. Поэтому рекомендую покупать к силиконовой трубке, которая не теряет эластичность при низких температурах.
