Расскажем в этой статье — какие виды светодиодных лент есть в нашем магазине и чем они отличаются друг от друга.
Итак, основное различие между led лентами в типе светодиода. На данный момент больше всего распространены ленты SMD 3528 и SMD 5050.
В чем заключается разница?
Отличие в размерах светодиода, так у ленты SMD 3528 светящий элемент 3,5*2,8 мм, а у ленты SMD 5050 5*5 мм соответственно.
Обратите внимание
Понятное дело, что светодиод большего размера будет светить ярче. Если спросите на сколько — где-то в 2,5 —4 раза.
Количество светодиодов на метр
В нашем ассортименте есть ленты с 30, 60, 120 светодиодами, размещенными на одном метре ленты. Соответственно, чем больше светодиодов, тем ярче будет подсветка.
Для лёгкой подсветки подойдут ленты SMD3528 на 60 светодиодов и SMD5050 на 30. Если необходима подсветка посильнее, то надо использовать SMD3528 на 120 светодиодов и SMD5050 на 60, а SMD3528 на 240 и SMD5050 на 120 можно использовать как освещение.
Цвет свечения
Ленты можно разделить по цвету свечения. Есть однотонные и многоцветные. Однотонные — это синий, красный, желтый, зеленый, теплый белый, холодный белый и нейтральный белый.
Это делается с помощью контроллера, который включает и отключает тот или иной цвет на основе команды, которая ему поступает с пульта управления.
Степень защиты
Ленту где светодиоды просто припаяны на печатную плату , можно устанавливать в комнате. Такая незащищенная LED лента имеет IP 20. Влагозащищенная лента покрыта эпоксидной смолой и залита силиконом имеет IP 65. Такую подсветку можно устанавливать в ванной комнате.
Еще более влагонепрроницаемая лента имеет индекс IP 68? В этом случае печатная плата покрыта эпоксидной смолой, равномерно заливается силиконом и помещается в герметичную прозрачную трубку. Такая лента спокойно будет работать даже в резервуаре с водой.
Где можно использовать эти ленты?
Важно
Понятное дело, что можно ту или иную ленту приспособить куда угодно. Но! По нашему мнению, светодиодные ленты SMD 3528 прекрасно подходят для подсветки мебели, картин, витрин. Она не такая яркая, как SMD 5050 и поэтому будет только подчеркивать линию дизайна.
Для декорирования потолков лучше подойдет LED лента SMD 5050. Она более яркая и должна хорошо освещать помещение. Более того, для организации подсветки в комнате лучше использовать RGB ленту. Так как, при помощи пульта, Вы всегда можете поменять свечение диодов.
К примеру, покрасили стены в другой цвет, а подсветку менять не надо, просто поменяйте оттенок свечения на более подходящий.
На самом деле разобраться не сложно, в любом случае обращайтесь к нашим менеджерам. Они с удовольствием подскажут наиболее приемлемый для вас вариант. Посмотреть и приобрести светодиодные ленты для мебели и дома можно в этом разделе
Программа для расшифровки SMD деталей
Благодаря специальным программам для техников и профессионалов проще определить, что за деталь находится перед специалистом. Приложение расшифровывает элементы маркировки, присутствующие на корпусе. После нажатия кнопки проверки легко получить краткую расшифровку основных характеристик. Некоторые решения поддерживают поиск информации на дополнительных сайтах.
- Сначала вводят код SMD с упаковки.
- Потом указывают наименование прибора.
- Следующими используются кнопки для поиска относительно той или иной модели.
- Пользователь может увидеть собранные данные, сохранить их и присвоить файлу определённое название.
- Далее идёт выборка из базы компонентов, дающая описание производителя, типа корпуса, функционального назначения.
- Если есть — отображается чертёж.
- Назначение выводов компонента располагается в отдельной строке программы для расшифровки обозначений SMD деталей.
Вам это будет интересно Измерение электрической мощности
Возможные обозначения
Отличия и сравнение LED SMD 3528, 2835, 5050
Светодиод 2835 был выпущен позже, чем и , поэтому обладает лучшими техническими характеристиками, и способен соответственно на большее.
Отличием светодиода 2835 от 3528 является размер кристалла, он больше, как и его световой поток, номинальная мощность и светоотдача Лм/ватт. У новых светодиодов были увеличены контактные площадки, что обеспечивает более качественный теплоотвод. В качественной продукции применяются материалы корпуса с большей теплопроводностью. Высота корпуса 2835 уменьшена. Все это позволило улучшить отвод тепла от кристалла LED, и соответственно повысить срок службы.
У светодиода SMD 2835 почти вся излучающая поверхность покрыта слоем люминофора, а у SMD 3528 только круглая область по центру, это позволило существенно увеличить площадь излучения света.
Отличие LED 2835 от 5050. Светодиод типа SMD 5050 – это 3 кристалла SMD 3528 в одном корпусе, на нижней части которого располагаются 6 выводов. Поэтому он имеет больше размеры, и его кристаллы могут включаться в цепь по отдельности.
Данный фактор даёт возможность получать RGB светодиоды или элементарную схему регулировки яркости путём выведения из работы одной ветки кристаллов, не теряя равномерности свечения изделия. При одинаковой мощности, у 2835 можно отметить большее значение светового потока. В остальном отличия такие же, как и от 3528.
Чтобы лучше понимать, как светоизлучающие диоды отличаются между собой, посмотрите фото, и сразу все станет понятно. На фото, в сравнении, изображены характеристики.
Для закрепления полученной информации и лучшего понимания, рекомендуем посмотреть видео, автор которого проводит сравнительную оценку выше рассмотренных светодиодов.
Технические характеристики
При отсутствии критических перепадов напряжения в сети и стабильной температур в интервале 18-22°С светодиод 5730 излучает световой поток 110 люмен при затратах мощности 1,1 Вт в час. Сила тока при стабильных показателях составляет 350 мА, в импульсном режиме – 800 мА.
LED-лампы для стандартного цоколя и работе от электросети 220 В
Температура воздуха в помещении, где работают источники, имеет критическое значение для величины тока и интенсивности светового потока. Ввиду большой мощности светодиодов монтировать их можно только в алюминиевые профили, отводящие тепло. Если не предусмотреть теплоотводящее основание, кристаллы начнут перегреваться, световой поток уменьшится и лампа перегорит. Для этих же целей в конструкции предусмотрен радиатор для теплоотвода.
Некоторые производители экономят на установке хороших радиаторов, снижая тем самым себестоимость продукции, что ударяет по качеству осветительных приборов. Радиатор рассчитан на максимальную рабочую температуру 65°С, чего достаточно для сохранения интенсивности потока в 50-70 люмен и корректной работы.
На диаграмме взаимодействия тока, напряжения и температуры на световой поток видно, как изменяется последний соответственно изменению рабочих параметров.
Диаграммы
Для сохранения кристаллов светодиода 5730 прямоток не должен превышать значения в 170 миллиампер – с одной стороны это уменьшит интенсивность относительного потока до 50 лм, с другой обеспечит длительный срок эксплуатации. Можно увеличить это значение и до 350 мА, чтобы интенсивность света достигла максимального значения 11 лм, но в этом случае должен быть либо мощный радиатор у кристалл либо отрицательная температура в помещении, чтобы кристалл успевали охлаждаться.
Технические особенности осветительного прибора
По спектрофотометрической (цветовой) температуре, измеряющейся в кельвинах, светодиоды 5730 делятся на 4 группы, охватывающие весь спектр излучения:
- теплый желтый – 3000-4000 K;
- нейтральный – 4300-4800 K;
- чистый белый – 5000-5800 K;
- холодный голубой – 6000-7500 K.
Спектр излучения света
Как правильно расшифровать маркировку?
Маркировка смд светодиодов предоставляет пользователю краткую информацию об изделиях. Например, перед нами светоизлучающий диод, маркированный SMD 2835 UWC 5. Расшифровываем: типоразмер 2835 с габаритами 2,8×3,5 мм, мощностью 0,5 Вт, белый оттенок свечения.
| Тип SMD | Кол-во кристаллов | Габариты, мм |
| 3528 | 1 | 3,5х2,8х1,4 |
| 5050 | 3 / 4 | 5х5х1,6 |
| 5630 | 1 | 5,6х3х0,75 |
| 5730 | 1 / 2 | 5,7х3х0,75 |
| 3014 | 1 | 3х1,4х0,75 |
| 2835 | 1 | 2,8х3,5х0,8 |
Как определить светодиод по внешнему виду?
| Тип SMD | Кол-во кристаллов | Габариты, мм | Мощность, Вт | Ток, мА | Светопоток, Лм |
| 3528 | 1 | 3,5х2,8х1,4 | 0,02 / 0,06 | 20 | 5-7 |
| 5050 | 3 / 4 | 5х5х1,6 | 0,02 | 60 / 80 | 18-20 |
| 5630 | 1 | 5,6х3х0,75 | 0,2-0,4 | 150 | 58 |
| 5730 | 1 / 2 | 5,7х3х0,75 | 0,5 / 1 | 150 / 300 | 50 / 158 |
| 3014 | 1 | 3х1,4х0,75 | 0,1-0,12 | 30 | 9-13 |
| 2835 | 1 | 2,8х3,5х0,8 | 0,2 / 0,5 / 1 | 60 / 150 / 300 | 20 / 50 / 100 |

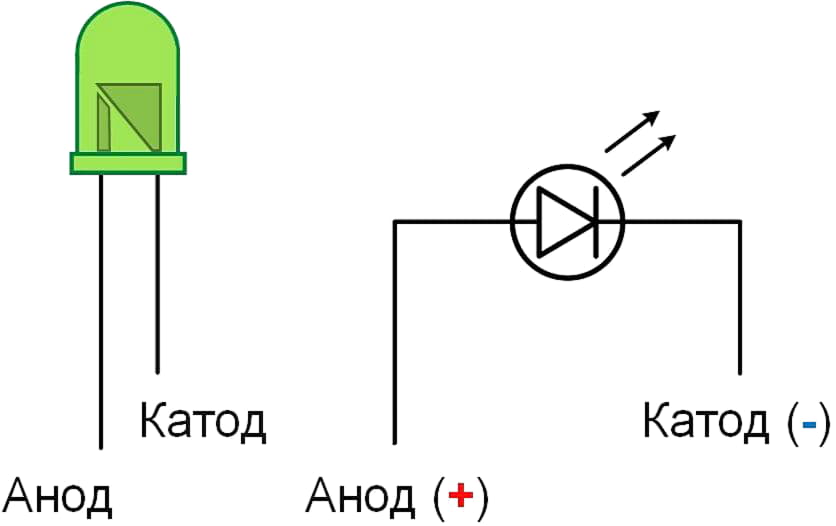

Как определить полярность светодиода?
В прозрачном корпусе выводного светодиода можно увидеть анод и катод характерной формы.
На SMD-корпусах виден угловой срез, указывающий на катодный вывод. На тыльной стороне размещена площадка теплоотвода, смещенная в сторону анода.
Еще одним указателем полярности являются пиктограммы: треугольник, буквы П и Т. Направление буквенных выступов и вершины треугольника указывает на катод.
Цветовая температура
Данная характеристика выведена по аналогии цветовосприятия разогреваемого металла. Численные пределы размещены в рамках от 800 до 7500 и измеряются в Кельвинах (К). Наиболее низким показателем обладает красный свет – около 800 К, соответственно, наиболее высокий – у холодного синего.
Для освещения применяется белый свет. Цветные светодиоды в основном используются в декоративных и индикационных целях. Белый цвет по критериям цветовой температуры разделяется на три подкатегории:
- Теплый – 2700 – 3500 К.
- Нейтральный – 3500 – 5300 К (наиболее сбалансированный для восприятия).
- Холодный – 5300 – 7500 К.
Отличия оригинальных изделий от копий
Благодаря тому, что данная модель достаточно востребована, ее производством занимаются как известные компании, работающие на рынке светотехнических изделий, так и малознакомые. К таковым относятся, как правило, китайские производители.
Основными отличиями оригинальных моделей таких брендов, как «Cree», «Philips», «Osram» от копий, выпускаемых небольшими компаниями, являются лучшие технические характеристики и их надежность.
Мощность и световой поток у кристаллов, используемых китайскими компаниями, как правило, ниже, чем у оригинальных аналогов. В числовом выражении они составляют до 20% от заявленных значений.
Завершая обзор светодиодов серии smd 5630, отметим, что эта модель уверенно заняла свое место среди прочих светодиодных источников света и пользуется заслуженной популярностью среди производителей и пользователей.
0%
Для каких целей ты собираешь конструкцию?
Дежурный свет
Общее освещение.
Декоративная белая подсветка.
Декоративная цветная подсветка.
Локальное освещение
Какое питание будет у конструкции?
От сети 220В.
Аккумулятор достаточно большой емкости
Батарейки
Бортовая сеть автомобиля
Миниатюрные аккумуляторы
Будут ли светодиоды установлены на радиатор?
Да, на радиатор больших размеров.
Радиатор будет, но небольшой
Нет, для радиатора места нет
Какой тип SMD светодиодов выбрать
Тебе подойдет SMD 3528
Тебе подойдет SMD 5050
Тебе подойдет SMD 5630
Тебе подойдет SMD 5730
Тебе подойдет SMD 3014
Тебе подойдет SMD 2835
Перепройти тест!
Предыдущая
СветодиодыТехнические характеристики светодиодов SMD 3528 и светодиодных лент
Следующая
СветодиодыХарактеристики мощных светодиодов 5730 и их применение
Спасибо, помогло!1Не помогло
Схема подключения SMD светодиодов 2835.
Для обеспечения максимальной долговечности работы светодиодов SMD 2835 рекомендуется подключать их последовательно к номиналам сопротивлений. При этом стоит помнить, что максимально надёжной схема будет в том случае, если на каждую цепочку последовательно соединенных светодиодов выделено отдельное сопротивление (резистор).
При монтаже светодиодов нужно использовать токоограничивающий резистор для уменьшения тока, проходящего через светодиод, иначе он очень быстро выйдет из строя. Для подбора резистора можно использовать онлайн калькулятор.
Если нужно подключить несколько светодиодов сразу, то их монтаж осуществляется последовательно. При этом стоит иметь ввиду, что все светодиоды в цепи должны быть одного типа, а источник питания должен иметь достаточную мощность и обеспечивать напряжение, превышающее суммарное напряжение всех светодиодов.
Если нужно собрать схему с несколькими параллельными цепями последовательно соединенных диодов, рассчитанный номинал резистора нужно устанавливать для каждой из цепей. Нельзя подключать несколько светодиодов в параллели с помощью одного резистора, так как светодиоды имеют разброс параметров и требуют различные прямые напряжения, что делает такое подключение практически нерабочим.
Расшифровка маркировки SMD светодиодов
Марки светодиодов обозначают для того, чтобы сделать их применение более удобным. Используются для этого только 4 цифры, так что «разгадать» обозначение несложно.
Устройства классифицируют по размерам, и маркировка, по сути, указывает на величину изделия. Цифры обозначают длину и ширину в миллиметрах. Например, модель 3528 имеет размеры 3,5*2,8 мм. Остальные сведения о приборе можно получить из инструкции.
Важно! Изучать инструкцию полезно, поскольку многие китайские производители устанавливают в типичный корпус чипы меньшей мощности. При этом легко приобрести светодиод мощностью в 0,1 Вт вместо 1 Вт.
Достоинства
- Одним из существенных достоинств можно выделить отсутствие мерцания, пульсации и бликов.
- Холодное свечение. В отличие от многих других световых приборов, LED излучают гораздо меньше тепловой энергии в виде инфракрасного излучения. Растраченная энергия рассеивается в виде тепла через основание сверхъяркого диода.
- Регулировка яркости. LED легко диммировать (затемнять) при помощи широтно-импульсной модуляции или же уменьшая подачу прямого тока.
- Длительный срок работы. В основном LED выходят из строя из-за постепенной деградации кристалла (кристаллов), а не из-за резкого отключения, что нередко для обычных ламп накаливания.
- Фокусировка. Твёрдый корпус сконструирован для максимально эффективной фокусировки света. Флюоресцентные лампы и лампы накаливания часто требуют, чтобы внешний отражатель собирал свет и направлял его удобным способом. Для больших светодиодных корпусов изготавливаются специальные линзы с полным внутренним отражением. Хотя когда требуется большое количество света, нередко используется несколько источников. Их обычно трудно сфокусировать или коллимировать (придавать параллельность) в направлении одного и того же объекта, но существенным недостатком это назвать нельзя. Лишь понадобится дополнительное время для настройки фокусировки большого количества световых приборов.
- Долгий срок эксплуатации. Средняя продолжительность жизни в стандартном режиме работы светодиодов составляет от 35 000 часов до 50 000 часов. Такой элемент как флюоресцентные трубки, как правило, рассчитан на работу в диапазоне от 10 000 до 25 000 часов. Это частично зависит условий использования. Для сравнения, срок службы лампы накаливания – 1000-2000 часов. Несколько исследований министерства энергетики Соединённых Штатов показали, что снижение затрат на производство светодиодов происходит из-за этого продленного срока службы, а не из-за экономии энергии. По сути, это и является основным фактором при определении срока окупаемости продукции.
- Ударопрочность. В конструкции LED-устройств содержатся твердотельные компоненты. Их трудно повредить внешним ударом, в отличие от других светильников (люминесцентных и ламп накаливания), у которых низкий уровень ударопрочности.
- Цвет. Светодиоды могут излучать свет необходимого цвета без помощи разных цветовых фильтров, что нужно для стандартных и устаревших световых аппаратов. Это гораздо эффективнее и снижает дополнительные затраты на фильтры. Таким образом, светодиодные RGB-ленты могут генерировать различные цвета и их оттенки.
- Размер. Диоды отличаются компактными размерами (менее 2 мм2 ), благодаря чему их можно монтировать к печатным платам.
- Время включения. Они очень быстро включаются. LED-индикатор красного цвета достигает абсолютной яркости менее чем за микросекунду.
Угол рассеивания
Ну последнее, на что стоит обратить внимание – угол рассеивания. Большинство диодов выпускается с углом рассеивания в 120 градусов
Но это не конечная цифра. Разброс углов начинается от 15 и заканчивается 360 градусами ( к примеру филаментные ). Здесь Вам стоит определиться опять же, что хотите получить. Узконаправленный свет или рассеянный по всей комнате. Для комнаты подойдет и 120 градусов, но лучше применить линзы, чтобы увеличить угол. Для узконаправленного луча с лихвой хватит диодов с рассеивание в 40 градусов.
Есть еще несколько характеристик светодиодов. Но они более интересны для промышленного производства. А нам, простым обывателям, с лихвой хватает этих.
Я могу понять, что для кого-то эту информацию тяжело понять, но это только первое время. Если Вы один раз разберетесь, то в дальнейшем никаких трудностей правильно выбрать светодиод под свои нужды не составит труда. Во всяком случае я уже не «болею» муками подбора.
Светодиодная лента на led 2835
Светодиодные ленты (СЛ) широко используются как для освещения, так и в декоративных целях. Поэтому об этом изделии, собранном на светодиодах smd 2835, стоит поговорить отдельно, как о наиболее популярном и доступном.
Светодиодная лента smd 2835 обычно собирается из smd светодиод мощностью 0.2 Вт, поскольку охлаждение более мощных приборов ленте с относительно тонкими токопроводящими дорожками весьма проблематично. Количество smd полупроводников на 1 м СЛ может быть разным – 60 или 120. Напряжение питания – 12, 24 или сеть 220 В, причем величина его зависит от конструктивного исполнения и наличия БП, а не от количества светодиодов на метр. У изделия с плотностью светодиодов 60 шт/м удельные мощность и светоотдача, естественно, будут в 2 раза ниже.
СЛ на 60 (слева) и 120 smd светодиодов на метр
Важно. Светодиодная лента на smd светодиодах этого типа имеет относительно высокую мощность, а потому крепить ее нужно только на металлический (обычно алюминиевый) профиль, который будет служить радиатором
По конструктивному исполнению светодиодная лента различается на:
- герметичную;
- пылевлагозащищенную;
- слабозащищенную;
- без защиты.
Выбирая прибор, обязательно учти, в каких условиях ему придется работать. Покупай ленту только с соответствующей степенью защиты от окружающей среды.
Теперь по мощности и светоотдаче. Зная мощность одного светодиода, нетрудно посчитать удельную мощность самой СЛ. Для изделия с 60 диодами на 1 м удельная мощность будет составлять 0.2*60=15 Вт/м. Для 120-диодной ленты, соответственно, 30 Вт/м.
Естественно, эти расчеты справедливы лишь для фирменных изделий, изготовленных из настоящих светодиодов, а не из подделок. Но подвох здесь в том, что на мировом рынке 90% лент изготовлены именно на основе китайских smd 2835! Более того, нередко продавцы позиционируют их как «премиум», вводя в заблуждение покупателя. Как же определить, настоящий ли это «премиум» или тебе пытаются «впарить» маломощную подделку?
Как узнать мощность светодиодов, используемых в ленте
Прежде всего, цена. Стоимость маломощной ленты в разы отличается от цены на настоящее изделие. Далее, удельная мощность. Каждый, кто знаком с арифметикой, легко просчитает, какие светодиоды установлены в ленту. Для этого достаточно заглянуть в сопроводительную документацию и нажать 4 кнопки калькулятора.
Для эксперимента заходим в Интернет и смотрим на товар. Я зашел на с виду приличный сайт и выбрал две ленты: «премиум» и «эконом». Первая ровно в 6 раз дороже второй:
- Светодиодная лента smd 2835 120 СW Premium.
- Светодиодная лента smd 2835 120 CW Econom.
Характеристики первой:
- светодиодов на 1 м – 120;
- удельная мощность – 8.4 Вт/м;
- удельный световой поток – 635 лм/м;
- напряжение питания – 12 В.
Характеристики второй:
- светодиодов на 1 м – 120;
- удельная мощность – 9.6 Вт/м;
- удельный световой поток – 360 лм/м;
- напряжение питания – 12 В.
Посмотрим, что это за премиум. Рассчитываем мощность 1 светодиода: 8.4/120=0.07 Вт. Световой поток одного светодиода: 635/120=5.3 лм. Приплыли… Этот «премиум» собран на китайских светодиодах мощностью 0.09 Вт со световым потоком 8 лм. Причем, чтобы сие чудо проработало подольше, конструкторы обеспечили диодам облегченный режим. Они сильно уменьшили потребляемую мощность токоограничивающими резисторами, что вызвало уменьшение светового потока в полтора раза.
Что же тогда вставили в ленту эконом? Считаем. Мощность светодиода: 9.6/120= 0.08 Вт. Световой поток рассчитывать не будем: очевидно, что он в 2 раза ниже, чем у предыдущей модели. Какой кристалл воткнули находчивые разработчики в корпус светодиода smd 2835? Об этом известно только самому производителю. Можно лишь предположить, что умельцы в корпус smd 2835 встроили кристалл из smd 3528, а то и из чего похуже. А может, они для привлекательности просто завысили удельную мощность, но забыли пересчитать световой поток, кто знает.
Как я уже говорил выше, низкокачественные подделки нередко сопровождаются документацией, в которой характеристики могут существенно завышаться. Поэтому метод расчета по заявленным характеристикам может не сработать. Здесь останется ориентироваться лишь на стоимость и на визуальную яркость.
Есть еще один вариант: измерить сопротивление токоограничивающего резистора, рассчитать ток через него, а по току судить о мощности включенных в его цепь светодиодов (обычно их 3, реже 5). Но этот метод требует специальных знаний, а потому здесь я его рассматривать не буду.
Виды использования
Благодаря своим техническим параметрам smd 5630 довольно широко используются в качестве источника света при изготовлении:
- светодиодных лампочек различного типоразмера, работающих в бытовой электрической сети;
- ламп для автомобилей и прочих транспортных средств:
- LED лент различной конструкции и видов использования;
- металлических полос и плат, используемых для подсветки витрин магазинов и прочих элементов декора.
Основным предназначением светодиодов марки smd 5630 является использование их при изготовлении светодиодных лент.
Технические характеристики ленты зависят от количества светодиодов, размещенных на одном метре ее поверхности, и качества изделий, используемых при изготовлении. В свою очередь, качество изделий зависит от надежности компании производителя.
Краткие технические характеристики
Теперь рассмотрим каждый наиболее популярный типоразмер в индивидуальном порядке. С помощью цифр мы постараемся дать объективную оценку каждому виду, раскрыть сильные и слабые стороны.
SMD 3528
Падение напряжения при номинальном токе 20 мА зависит от цвета излучения. Для белых LED оно может быть в пределе 2,8-3,4В, а световой поток 7,0-7,5 лм. Яркость SMD 3528 сильно зависит от температуры и при 80°C она снижается на 25%.
SMD 5050
Соответственно производитель не рекомендует превышать значение рабочего тока более чем 60 мА. При этом прямое напряжение составит 3,3В, а световой поток 18 лм. Суммарное энергопотребление одного SMD 5050 равняется 200 мВт в диапазоне рабочих температур -40/+65°C.
SMD 5630
SMD 5630
Световой поток может достигать 58 лм, измеренный при прямом токе 150 мА. Через фирменные SMD 5630 разрешается пропускать до 200 мА постоянного и до 400 мА импульсного тока с коэффициентом заполнения 25%. Величина прямого напряжения зависит от оттенка белого света и может составлять от 3,0 до 3,6В.
Светодиод SMD 5630 имеет 4 вывода с ключом около первого контакта. Из них задействовано всего два вывода: 2 – катод (-) и 4- анод (+). Как и во многих современных LED SMD чипах снизу есть подложка, способствующая улучшению отвода тепла.
SMD 5730
SMD 5730-05 выдерживает ток до 180 мА, рассеивая при этом 0,5 Вт активной мощности. Также он прекрасно работает в импульсном режиме с амплитудой импульса до 400 мА, длительность которого не более 10% от периода. Работая на номинальном постоянном токе, SMD 5730-05 обеспечивает яркость до 45 лм.
SMD 5730-1 можно эксплуатировать на постоянном токе до 350 мА и импульсном токе с коэффициентом заполнения не более 10% до 800 мА. Типовое падение напряжение в рабочем положении – 3,2В с мощностью до 1,1 Вт. Кристалл выдерживает температуру p-n-перехода в 130°C и нормально функционирует в пределах от -40 до +65°C. В сравнении с SMD 5050 он обладает меньшим тепловым сопротивлением и в 6 раз большим световым потоком, который в фирменном исполнении достигает 110 лм.
SMD 3014
SMD 3014 – относительно новый типоразмер, относящийся к классу слаботочных светодиодов. Максимальный прямой ток кристалла не должен превышать 30 мА. Зона прямого напряжения 3,0–3,6В. У белых светодиодов теплых оттенков светоотдача минимальна (8 лм), а у холодных – максимальна (13 лм). Размеры SMD 3014 составляют 3,0х1,4х0,75 мм. Выводы анода и катода не ограничиваются пайкой с торцов. Они уходят на нижнюю часть корпуса, что должно учитываться во время изготовления печатной платы. Увеличенный размер контактных площадок улучшает отвод тепла и крепление светодиода. Вывод анода в 2 раза длиннее катода.
SMD 2835
По остальным электрическим характеристикам SMD 2835 очень схож с SMD 5730-05. В свою очередь, конструктив элемента идентичен светодиоду SMD 3014, когда выводы анода и катода выполняют функцию теплоотводящей подложки.
Светодиодная лента 5730 характеристики
Удобная для практического применения форма LED-светильника – светодиодная лента, имеющая компактные размеры и удобный способ крепления. Выпускаются такие осветительные приборы и на основе SMD LED 5730. Они представляют собой гибкую основу, на которой закреплены светодиоды и токоограничивающие резисторы. В обозначенных местах ленту можно разрезать.
Лента на светодиодах 5730
Технические характеристики пятиметровой ленты на светодиодах 5730 (минимальный отрезок 50 мм):
| Количество светодиодов, шт | Мощность, Вт | Потребляемый ток, А | Световой поток, лм | Аналог лампы накаливания, Вт |
| 60 | 30 | 2,5 | 2000 | 130 |
Параметры более коротких отрезков можно определить в пропорции к максимальной длине. Другой способ – посчитать количество светодиодов и умножить параметры единичного элемента на их общую численность.
Несмотря на то, что LED 5730 на рынке присутствует давно, созданный при разработке запас по характеристикам позволит ему не сходить со сцены еще долгое время.
Цена
Осталось самое интересное, это цена таких изделий на 10W, 20W, 30W, 50W, 100W. Укажу цены в рублях, по которым покупал. Как вы видите цена отличается в 3-4 раза. Покупая дешевое барахло не надейтесь на чудо, что вам повезёт и попадется хороший. единственный способ длительной эксплуатации, это использование заниженного тока. Таким образом можно избежать активной деградации и лишнего нагрева.
| Энергопотребление | 24*24mil | 24*44mil | 30*30mil |
| 10W | 33 руб. | 20 руб. | 129 руб. |
| 20W | 78 | 63 | 226 |
| 30W | 98 | 82 | 278 |
| 50W | 131 | 107 | 302 |
| 70W | 150 | — | |
| 100W | 205 | 121р. | 453 |
Максимум такие чипы можно нагревать до 60° и это температура кристалла, а не корпуса. Критическая будет 70°. У мощных фирменных нагрев допустим до 110°, у самых качественных и дорогих до 150°.
Световой поток, конечно же у них прилично завышен, китаец обещает 100 лм/вт. Реально бывает от 60 до 80лм/вт. У качественного фирменного этот показатель 105-120 лм/вт.
Эту информацию можно использовать для возврата денег за товар. Вас обманули, если реальная мощность оказывается в 2 раза меньше. Открываем диспут на Aliexpress и просим возврат половины суммы. Две недели назад купил таких диодов на 2000 руб. скоро придут и буду просить возмещение ущерба за обман.
