Теплообменник на дымоход своими руками: как соорудить самому

Теплообменник на трубу дымохода: виды и конструкции (воздушный, водяной), установка теплосъемника своими руками

Любой частный дом, дача, банька и иногда даже гараж требуют отопления в зимнее время года. Но перед любым рачительным хозяином встает вопрос, как уменьшить расходы на топливо и эффективнее использовать отопительный прибор. Одно из современных перспективных направлений увеличения КПД – использование тепла горячих отходящих газов.Я приветствую своего дорогого читателя и предлагаю вашему вниманию статью о том, что такое теплообменник на трубу дымохода и как его изготовить своими руками.

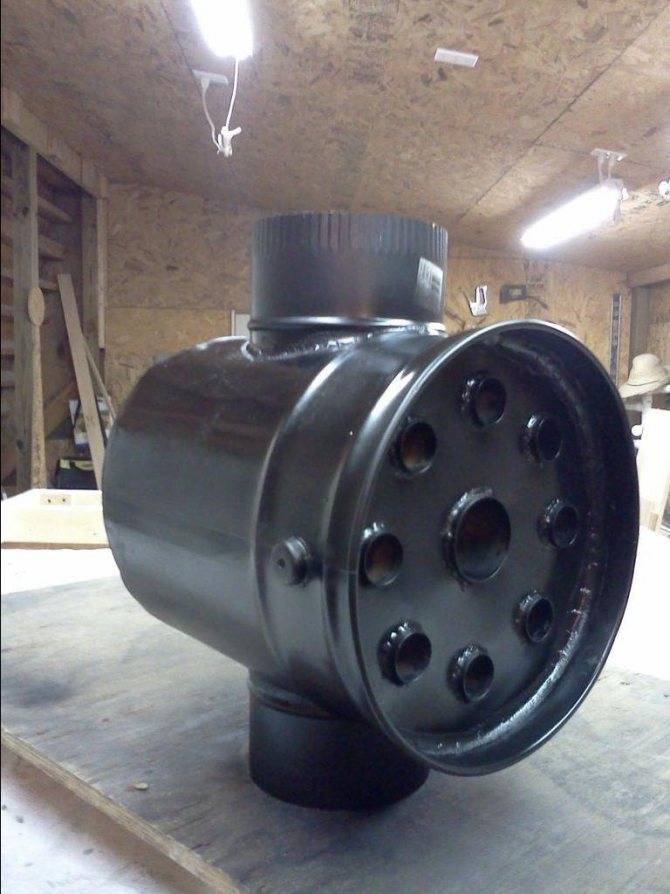

Как самостоятельно изготовить устройство

Газовый баллон, труба большого диаметра (300 мм) для корпуса.
Труба диаметром 32 мм (одну заготовку лучше взять большего диаметра – до 57 мм). Длина заготовок – 300-400 мм, общее количество должно быть достаточно для вырезания заготовок.
Два небольших патрубка одного диаметра с диаметром дымохода; желательно использовать трубу дымохода – если дымоход сборный, то с одной стороны конструкции патрубок будет с раструбом, который необходим для монтажа теплообменника.
Два фрагмента стального листа, достаточных, чтобы вырезать заглушки торцов корпуса.

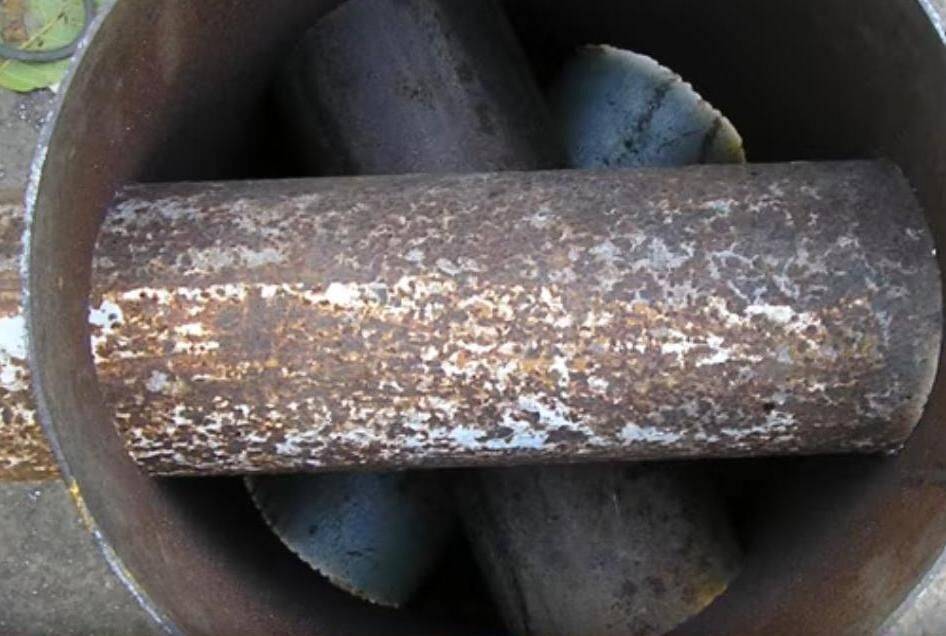

Большая труба или баллон обрезается в нужный размер.
Нарезаются 9 заготовок такой же длины из тонких труб.
Вырезаются круги для заглушек.
В кругах вырезаются 9 отверстий для труб маленького диаметра; если берется одна трубка большего диаметра, то отверстие для нее вырезается в центре.
Тонкие трубы вставляются в отверстия заглушек, наживляются при помощи сварки, затем привариваются.

Заключение

25,00

воздушные;
жидкостные (водяные).

Схема воздушного теплообменника. Он считается менее эффективным, чем жидкостный аналог, но имеет простую конструкцию, что делает его подходящим для самостоятельного изготовленияРазберем, как работает воздушная модель. Конструкция устройства проста: прочный корпус с перегороженным внутренним пространством. Роль перегородок играют пластины или трубки, основная функция которых – затормозить движение нагретых газов и направить тепло в нужное русло.Некоторые перегородки (заслонки) не припаивают, а делают подвижными. С помощью задвигания/выдвигания металлических пластин можно регулировать силу тяги, тем самым снижая или увеличивая производительность обогревательного прибора.

Воздушные теплообменники называют конвекторами, та как в основе их работы лежит принцип конвекции. Холодный воздух из помещения попадает внутрь устройства, где от воздействия горячих дымовых газов повышается его температура. В нагретом состоянии он через другое отверстие движется дальше – обратно в помещение или в отопительную систему.Сегодня выпускают теплообменники различных видов. В целом особенности их работы, как и характеристики конструкции, схожи. Свойства строения такого элемента:

Наличие полного корпуса.
Присутствие выходных и выходных патрубков.

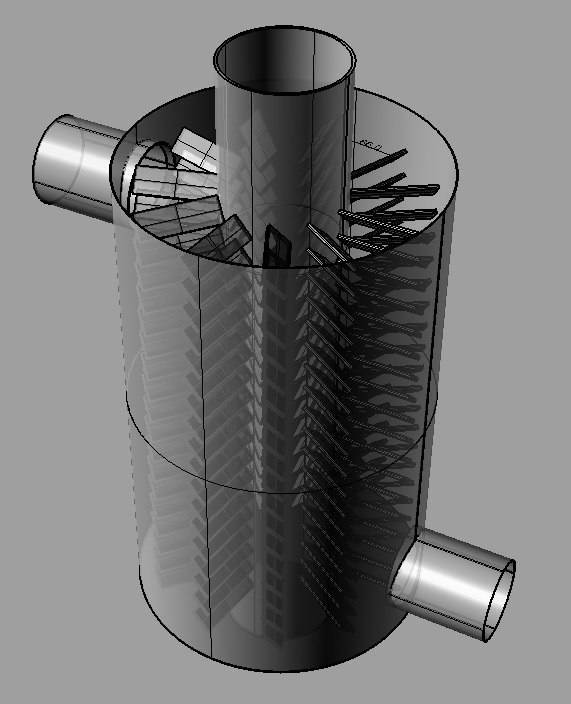

Тормозной механизм для продуктов сгорания. Его роль играют клапана с вырезами, которые устанавливаются на осях.

Заслонки можно поворачивать. Формируется зигзагообразный дымоход различной длины. Клапаны можно настраивать, чтобы соотношение тяги и теплообмена получалось максимально эффективным. Стандарты безопасности соблюдаются.

Что такое теплообменник и для чего он нужен

Теплообменник — это устройство, предназначенное для энергообмена между различными частями системы, по которой циркулирует теплоноситель. Установка теплообменника имеет несколько целей:

использование избытка тепловой энергии для нагрева воды в соединенных с отоплением контурах (например, в системе горячего водоснабжения);
теплоизоляция дымохода.

При обустройстве печного отопления монтаж теплообменника — рациональное решение. Подключив его к контуру системы горячего водоснабжения в доме (при условии, что печное отопление достаточную мощное), можно сэкономить на электричестве или твердом топливе, а также не устанавливать отдельный котел для работы ГВС.

Пошаговое руководство

Изготовление бесканального теплообменника

Подготовьте емкость, лучше металлическую, пластиковая будет дольше нагреваться.
Установите бак к началу системы отопления.
Проделайте в емкости 2 отверстия для выходов. Одно – вверху, через которое горячая вода будет выводиться. Второе – внизу, холодная жидкость будет поступать из труб системы.
Разместите выходы правильно, от этого будет зависеть скорость отдачи тепла.
Запаяйте герметично отверстия, чтобы температура воздуха не тратилась на батарею, а помещение равномерно прогревалось.
Для трубки используйте медь, она должна хорошо гнуться и отдавать максимально тепло в помещение.
Согните трубку в форме спирали, получился змеевик.
Поместите спираль в бак, концы трубки нужно вывести наружу, хорошо закрепить их.
Подсоедините к концам деталей фитинг с резьбой.
Подсоедините к трубе регулятор мощности, его можно купить в магазине, стоит недорого, поэтому на самостоятельном изготовлении не стоит зацикливаться.
Система вполне будет работать исправно и без регулятора, но он нужен для регулирования мощности, экономии электроэнергии. Мощность можно выставить по своему усмотрению.
Подсоедините к термостату клеммы, после чего – провода питания.
Чтобы бак не изнашивался от перепадов температуры, установите анод.
Закройте герметично все элементы.
Наполните бак водой, теплообменник готов.

Водяной

Устройство имеет два сектора, нагревающих друг друга. Циркуляция воды при большой мощности происходит по замкнутому контуру в резервуаре отопительной системы, где нагревается до 180 гр. После обтекания установленных трубок вода направляется в основную систему, где температура нагрева увеличивается.

Для изготовления водяного теплообменика приготовьте:

Емкость в форме стального бака. Установите ее к началу системы. Для водной циркуляции нужны 2 ответвления из труб, нижнее – для входа холодной воды, верхнее – для входа горячей.
Проверьте бак на герметичность.
Разместите медные трубчатые спирали внутри бака, 4 метра трубы на 100 литров бака хватит вполне.
Подсоедините к медной трубке регулятор мощности.
Чтобы перепады давления и температуры не разрушили емкость, установите анод ближе к нагревательном элементу.
Запаяйте герметично бак.
Наполните водой.
Проверьте систему в работе.

Пластинчатый

Цельный блок конструкции состоит их поочередно размещенных пластин с горячими и холодными средами. Смешивания сред не происходит, поскольку уплотнитель резиновый и многослойный. Пластинчатые виды сложны для собственноручного изготовления, важна герметичность внутренних платин, а для этого нужно специальное оборудование.

Труба в трубе

Обменник состоит из большой трубы и меньшей по диаметру, вставленной внутрь. Среды перемещаются по меньшей трубе, для охлаждения подаются во внешнюю трубу. Конструкция:

проста в изготовлении;
легко чистится;
долговечна;
применима к любому теплоносителю;
в отличие от пластинчатой трубы может работать под давлением;
изменив размеры труб, можно подобрать оптимальную скорость для движения жидкости.

Чтобы трубы не влетели вам в копеечку, тщательно рассчитывайте расход материала.

Для изготовления конструкции подберите две медных трубки по диаметру одна больше другой на 4 мм для зазора:

Приварите боковой стороной тройник к обеим сторонам наружной трубы.
Вставьте меньшую по диаметру трубку, приварите торцы большой трубки, зафиксируйте положение меньшей трубы.
приварите короткие трубки к тройникам на выходе, по ним будет передвигаться жидкость.
При использовании стального материала, увеличьте площадь поверхности, соберите батарею из обменников в отдельности.
Соедините трубки отрезками, приварите поочередно к обоим тройникам, чтобы получилась змейка.

Воздушный

Воздушный теплообменник состоит из радиатора и вентилятора. Вентилятор охлаждает потоки воздуха, разгоняет их по всей системе вентиляции. Данные вид обменника устанавливают в зданиях администрации, для общественных целей.

Теплообменник своими руками

Для чего нужен теплообменник?

Нужно разделять, что для теплообменников различают два вида конструкции. Например, водяной контур считается внутренним, так как устанавливается непосредственно на котел. А вот второй тип – внешний, предназначен для установки на дымоходе.

Абсолютно все виды этих приспособлений должны заполняться жидкостью. То есть в обычном понимании – это своеобразный бак, который может быть размещен на дымоходе, к нему подведены трубы, по которым после горячая вода попадает в радиаторы или баки. Получается, что даже тепловая энергия от выходящих газов сохраняется и дает пользу. Тем самым происходит полный процесс с безотходным циклом. Съем тепла трубы дымохода, как уже говорилось, происходит при помощи подведенных труб, одна поставляет холодную воду, а другая ведет к баку или батареи уже горячую, нагретую воду.

Какие бывают теплообменники

В зависимости от того, какой теплоноситель используется в данной цепи, различают:

Воздушный;
Водяной.

Водяные намного эффективней, учитывая, что коэффициент теплопередачи выше.

Водяной теплообменник с баком

В том случае, когда речь идет об установке теплообменника на трубу дымохода в баню или дом, и она выводится наружу, то стоит выбирать первый тип – воздушный. Потому как монтаж полноценной системы с водяной теплопередачей, будет сопровождаться определенными трудностями в конструктивных решениях. Воздушный теплообменник на дымоход идеальное решение для самостоятельной установки, серьезных навыков от вас не потребуется.

Учитывая характер работы, использовать лучше материалы из медной трубки для отопления. Можно установить полноценный змеевик на дымоход, в таком случае теплообменник на дымоход самостоятельно, своими руками удастся сделать в кратчайшие сроки, без дополнительной пайки или сварки трубы.

Воздушный теплообменник

Кстати, если вы планируете использовать эту энергию не для отопления дома, а в качестве бойлера, то есть использовать воду для мытья посуды, купания и прочие, то лучше установить для бани, сауны бак накопительный.

Теплообменник в виде колпака

Воздушный теплообменник может быть установлен в мансарде, а изготовить его можно в виде колпака. Работать конструкция будет по принципу печи, при этом горячий воздух станет подниматься наверх, а после остывания опустится вниз. Такая конструкция имеет свои преимущества, выраженные в том, что металлический дымоход на втором этаже раскаляется до таких температур, что к нему нельзя прикоснуться, тогда как описываемая конструкция снизит вероятность пожара и случайного ожога.

Иногда теплообменник на дымоход в бане обкладывают сеткой, которая заполняется камнями, они служат для аккумуляции тепла. Подставку теплообменника при этом можно декорировать. Мансарда получится более уютной, а использовать помещение в этом случае можно в качестве жилого. Как показывает практика, температура трубы печи не повышается больше, чем на 170°С, если она дополнена теплообменником. Наиболее высокая температура будет лишь в области шибера, что говорит о безопасности и комфорте.

Теплообменник воздушного типа

Воздушный теплообменник на дымоход своими руками имеет простую конструкцию. Он имеет металлический корпус, внутри которого есть входные и выходные патрубки. Принцип работы изделия простой и виден на этом фото.

Внизу находится холодный воздух. При поступлении в патрубки он нагревается и выходит из верхней части, нагревая помещение, в котором находится. В таком случае расход топлива уменьшается в 2-3 раза, так как помещение эффективней отапливается.

Обратите внимание! Теплообменник устанавливается в горизонтальном положении, как показано на фото. Но есть и варианты с вертикальным расположением

Еще одно преимущество в том, что теплообменник на трубу дымохода делается своими руками. Нужна только подробная инструкция. Вот перечень инструментов и материалов для работ:

сварочный аппарат;
болгарка;
листовой металл, размерами 350х350х1 мм;
трубы разного диаметра;
отрезок трубы, диаметр которой 60 мм;
ведро из металла на 20 л или бочка.

Теперь можно приступить к пошаговому рассмотрению технологии создания:

Создаются торцевые детали из листов 350х350х1 мм. При помощи болгарки вырезаются два одинаковых круга. При этом диаметр деталей (заглушек) равен металлической емкости, которая будет использоваться. В центре вырезается отверстие для установки 60 мм трубы. По краям размечается и вырезается отверстия для остальных труб. Их должно быть 8. См

фото.

К центральному отверстию приваривается отрезок трубы, диаметр которой 60 мм Обратите внимание! Важно, чтобы все трубы имели одинаковую длину. Дальше привариваются все 8 труб по кругу. И так к каждому торцу На выходе должна получиться такая конструкция

И так к каждому торцу На выходе должна получиться такая конструкция.

Теплообменник практически готов, нужно только сделать для него корпус. Если в емкости есть дно, то оно отрезается. По бокам ровно по центру делаются отверстия, идентичные диаметру дымоходной трубы. В каждое отверстие вставляется патрубок и приваривается сварочным аппаратом. Сделанный ранее сердечник из труб вставляется в корпус и фиксируется с корпусом сваркой

Теплообменник готов. Осталось покрасить его краской с термоустойчивыми свойствами.

Устанавливается теплообменник на трубу дымохода в баню, в дом или в другое помещение. С ним разница в отоплении будет ощущаться сразу. Посмотрите соответствующее видео, которое поможет справиться с работой своими руками.

Как установить теплообменник своими руками: инструкция

Установка теплообменника на дымоход происходит на базе уже готовой емкости, (например, модель “Ермак”), которую можно приобрести в магазине, либо изготовить самостоятельно из листовой нержавеющей стали или медной трубки.

Как выбрать металл для изготовления устройства

Для изготовления теплообменников используют следующие виды металла:

нержавеющая сталь;
оцинкованная жесть;
медь.

Выбор зависит от конструкции печи, ее мощности и температурного режима.

Если рабочая температура печного оборудования не превышает 200 градусов, то для установки теплообменника подойдет любой металл.

Если печь нагревается выше 200 градусов, то использовать тонкостенные баки из оцинковки не рекомендуется, поскольку высокая температура может деформировать емкость.

Для теплообменника в виде змеевика (трубки, которая устанавливается спирально вокруг дымохода) используется медь как оптимальный металл по части пластичности, теплопроводности, прочности и устойчивости к коррозии.

При желании можно изготовить змеевик самостоятельно, согнув трубу спиралью таким образом, чтобы ее внутренний диаметр был на 1-2 мм больше трубы дымохода.

Установка теплообменника самоварного типа

Установка теплообменника — дело не совсем простое, и требует опыта в сварочных работах и знания принципов работы отопительных систем.

Монтаж выполняется на основе готового металлического бака:

Емкость теплообменника устанавливается непосредственно на трубу дымохода, которая должна быть прочно закреплена на каменке.
Выше по ходу трубы после теплообменника устанавливается шиберная заслонка дымохода.
После выбора места для установки накопительного бака (это может быть парная, душевая, предбанник) на стену крепится опорная реечная конструкция.
Бак фиксируется на опоре с помощью саморезов строго вертикально. Если бак имеет большой объем (от 120 литров), можно использовать кронштейны, которые устанавливаются на стену.
К входному патрубку бака подключается обратный клапан (в случае открытого типа контура).
К выходному патрубку емкости подключается кран для слива воды (он должен быть предусмотрен, если печное отопление используется сезонно).
К теплообменнику через штуцеры подключаются отводящий и подводящий патрубки, идущие к накопительному баку.
После подключения всех подводящих и отводящих труб теплообменник приваривается к трубе дымохода с обеих сторон.
Патрубки, ведущие к накопительному баку, присоединяются при помощи металлических фитингов.
После завершения сварочных работ, подключения подводящих и отводящих патрубков проводится проверка системы путем пробного запуска воды. Если сварные швы выполнены качественно, то в местах стыков течи возникнуть не должно.

О чем следует помнить?

При естественной циркуляции теплоносителя располагать теплообменник над печью следует на расстоянии 1,5 – 2,5 м. Из-за постоянного изменения геометрических параметров, трубы к стене нельзя крепить достаточно плотно. Стоит обязательно предусмотреть небольшой зазор.

https://youtube.com/watch?v=d0idwQchW3s

Важно помнить, что если печь используется не только для обогрева дома, но и для нагрева воды, на теплообменник должно уходить максимум 10 % от общего количества выработанного тепла. При использовании для отопления конструкции с расширительным баком, объем последнего следует выбирать таким образом, чтобы находящаяся в нем вода смогла нагреться до требуемой температуры за два часа. Если дом не предназначен для постоянно проживания, а используется лишь время от времени, то от водяного отопления лучше отказаться

Желательно вместо воды заливать специальный антифриз, если планируется протапливание печи с теплообменником в холодное время года. Это позволит избежать разрыва труб. Помните, что добавление теплоносителя при полном нагреве печи недопустимо

Если дом не предназначен для постоянно проживания, а используется лишь время от времени, то от водяного отопления лучше отказаться. Желательно вместо воды заливать специальный антифриз, если планируется протапливание печи с теплообменником в холодное время года. Это позволит избежать разрыва труб. Помните, что добавление теплоносителя при полном нагреве печи недопустимо.

Я приветствую своего дорогого читателя и предлагаю вашему вниманию статью о том, что такое теплообменник на трубу дымохода и как его изготовить своими руками.

Жидкостные устройства

Во время изготовления жидкостных теплообменников для того чтобы сделать их более безопасными, сердечник помещается в металлический корпус. При этом в нем размещается утеплитель. Часто при создании описываемых устройств используется базальтовая вата.

Такие изделия закрепляются на дымоходе, что способствует нагреву теплоносителя. Если используется змеевик, его концы присоединяются к отопительной системе. Если изделие создается своими руками, следует делать змеевик из меди. Это связано с тем, что данный материал обладает высокой теплопроводностью.

Некоторые владельцы домов применяют металлические изделия, но для увеличения эффективности приходится значительно увеличивать размеры конструкции.

Циркуляция теплоносителя осуществляется следующим образом:

сначала жидкость нагревается, в результате чего происходит увеличение ее объема;
после этого она поднимается по змеевику;
после этого жидкость направляется в радиатор;
остывший теплоноситель вытесняется и направляется к нагревающему элементу.

Чтобы система работала эффективно, необходимо заранее рассчитать такие параметры, как длина нагревательного элемента и диаметр труб, используемых при создании системы. Если не учесть эти параметры, система не будет работать эффективно. В некоторых случаях из-за совершенных во время создания системы ошибок происходит гидроудар.

Устанавливая теплообменник на трубу дымохода, следует помнить о том, сто конструкция должна быть безопасной. Ее нагревающиеся части не должны соприкасаться с материалами, которые могут загореться.

Негативные моменты

Наряду с пользой теплообменника на дымоходе, стоит отметить и ряд негативных факторов. Во-первых, из-за такой конструкции температура выходящих газов существенно снижается. Это может провоцировать излишнее накапливание сажи, образование конденсата и ухудшение тяги.

Немаловажный момент обустройства такой системы отопления – это просчитать, какой объем воды нужен для ее полноценного функционирования. Если ее будет мало, система может перегреться, вода в ней закипит, и трубы могут разорваться

Кроме того, важно обеспечить герметичность швов

В любом случае, обустройство теплообменника позволяет увеличить эффективность любой печи. В целях безопасности, как минимум, дважды в год следует проводить визуальную диагностику системы и ее обслуживание – чистку сажи, замену дефектных элементов и так далее. Тогда можно будет с уверенностью использовать теплообменник для отопления дома и нагрева воды в бане.

Метки: водяной, дымоход, теплообменник

« Предыдущая запись

Виды устройств для дымохода

Среди воздушных разновидностей традиционной моделью для самостоятельного изготовления считается трубчатый теплообменник, хотя есть и множество других вариантов.

Рассмотрим основные виды, которые актуальны для монтажа на дымоход печей длительного горения, малогабаритных буржуек, печей на отработке. Тепло, которое они преобразуют из энергии продуктов горения, называют сухим.

Если представить схематично внутреннюю часть устройств, то она может иметь следующие вариации.

Горизонтально или вертикально расположенные трубы, приваренные к корпусу топки. Вертикальное расположение эффективнее, так как воздух лучше проходит сквозь каналы. Материал изготовления – сталь.

Для приваривания к стенкам могут применяться фрагменты труб диаметром от 50 мм до 200 мм. Считается, что форма сечения – прямоугольная или круглая – принципиально не важна

Обвитая вокруг топки труба. Для хорошей теплоотдачи достаточно 2-3 витков, которые лучше слегка раздвинуть, чтобы увеличить площадь обогрева.

Производительность во многом зависит от разницы уровней входа и выхода воздуха. Силу тяги определяет разница в температуре, поэтому отверстие, отвечающее за забор, часто выводят на улицу

Перегородки внутри корпуса. Своеобразный лабиринт составляют из металлических пластин, установленных вертикально. Оптимальная толщина деталей – от 6 мм до 8 мм.

Входное и выходное отверстия воздуховода должны располагаться напротив начала и конца лабиринта. Сверху устанавливают и приваривают металлическую крышку, обеспечивающую герметичность корпуса

Трубы, проходящие сквозь топку.

Интегрированную конструкцию необходимо создавать при сборке самодельной печи, еще перед тем, как заварятся стенки. Каналы расположены параллельно, на некотором расстоянии друг от друга. Сечение труб – 50 мм и более

При вертикально расположенных каналах движение воздуха более интенсивное, следовательно, производительность прибора увеличена. Но в некоторых случаях уместны устройства с горизонтально расположенными трубами или с перегородками. Каждая из перечисленных моделей подходит для самостоятельного изготовления, если есть навыки сварки.

Конструкция жидкостного теплообменника

Данный агрегат представляет собой обычный змеевик с водой, который контактирует с внешней поверхностью дымохода. Тонкие трубки вставляют в металлический корпус и изолируют при помощи базальтовой ваты. В качестве материала для изготовления трубок для теплоносителя используется медь. Она имеет высокий коэффициент теплопроводности, что позволяет максимально уменьшить диаметр трубопровода.

Змеевик непосредственно подключают к отопительной системе и устанавливают на дымоотвод. В верхней точке агрегата должен находиться специальный бачок, который предназначен для забора, расширившейся от нагрева, жидкости.

Жидкостный теплообменник

КАК ИЗГОТОВИТЬ ТЕПЛООБМЕННИК(ЗМЕЕВИК)

Принцип работы жидкостного теплообменника:

от воздействия высокой температуры, которая образуется внутри дымохода, жидкость в трубопроводе нагревается;
горячая вода расширяется, отчего движется по змеевику и самотеком попадает в радиатор отопления;
в отопительном приборе горячая жидкость вытесняет холодную;
процесс повторяется сначала. Холодная вода обратно попадает в теплообменник, где снова нагревается.

Несмотря на высокую продуктивность данного агрегата, он имеет много недостатков. В первую очередь жидкостный теплообменник достаточно сложно установить, нужно постоянно производить контроль работы отопительной системы, наблюдать за показателями давления. Такую установку нельзя использовать в зимний период, когда жидкость в змеевике может замерзнуть. Также можно получить обратный эффект, когда из-за сниженной температуры в дымоходе уменьшается тяга, что влечет увеличение объема дров для получения определенного количества тепла.

Варианты подключения конструкций

Теплообменник на дымоходе может работать в двух основных режимах. И в каждом из них – свой процесс теплоотдачи от дыма к внутренней трубе теплообменника.

Итак, в первом режиме мы подключаем к теплообменнику выносной бак с холодной водой. Тогда на внутренней трубе происходит конденсация воды, отчего сам теплообменник нагревается исключительно за счет тепла конденсации водяных паров дымовых газов. В этом случае температура на стенке трубы будет не более 100°С. И вода в баке греться будет долго.

Во втором режиме конденсация паров воды на внутренней стенке теплообменника не происходит. Здесь тепловой поток через трубу идет более существенно, и вода греется быстро. Чтобы более полно понять этот процесс, проведите такой эксперимент: поставьте кастрюлю с холодной водой на газовую горелку. Будет хорошо видно, как на стенках кастрюли появится конденсат, и он станет капать на плиту. И не смотря на пламя 100°С, это состояние будет идти долго, пока сама вода в кастрюле не разогреется. Поэтому, если вы используете теплообменник на трубе как регистр для нагрева воды, то отдавайте предпочтение небольшим его конструкциям с толстыми стенками внутренней трубы – так конденсата будет намного меньше.

Труба на олове – просто и долговечно!

Данный вариант — это просто, практично и удобно. По сути, здесь дымоход попросту обвивает металлическая или медная труба, она постоянно нагревается, и перегоняемый через нее воздух быстро становится теплым.

Приварить спираль к вашему дымоходу вы можете аргоновой горелкой либо полуавтоматической сваркой. Припаять можно и оловом – если только заранее обезжирить его ортофосфорной кислотой. Держаться на нем теплообменник будет особенно крепко – ведь как раз самовары и паяны оловом, и служат действительно долго.

Гофра – дешево и сердито

Это – самый простой и малобюджетный вариант. Берем три алюминиевые гофры и оборачиваем их вокруг дымохода в мансарде или втором этаже. В трубах от стенок дымохода воздух будет греться, и его можно будет перенаправить в любое другое помещение. Даже достаточно большая комната будет нагрета до жары, пока вы будете топить печь для парной. А чтобы теплосъем был более продуктивен, обмотайте спирали из гофры обычной пищевой фольгой.

Теплоообменник-колпак – для прогрева мансарды

Также на участке дымохода в мансардном помещении можно поставить теплообменник, который работал бы по принципу колпаковой печи – это когда горячий воздух поднимается вверх, а остывая – медленно вниз. У такой конструкции есть свой огромный плюс – обычный металлический дымоход на втором этаже обычно раскаляется так, что к нему нельзя прикоснуться, и такой теплообменник значительно уменьшит опасность пожара или случайных ожогов.

Некоторые умельцы такие теплообменники еще обкладывают сеткой с камнями для аккумуляции тепла и декорируют подставку теплообменника. Мансарда в таком случае получается еще более уютной и вполне может использоваться как жилая. Ведь исходя из практики, температура трубы банной печи не превышает 160-170 °С, если на ней находится теплообменник. И самая высокая температура уже будет находиться только в районе шибера. Тепло и безопасно!

Инструкция по изготовлению бака

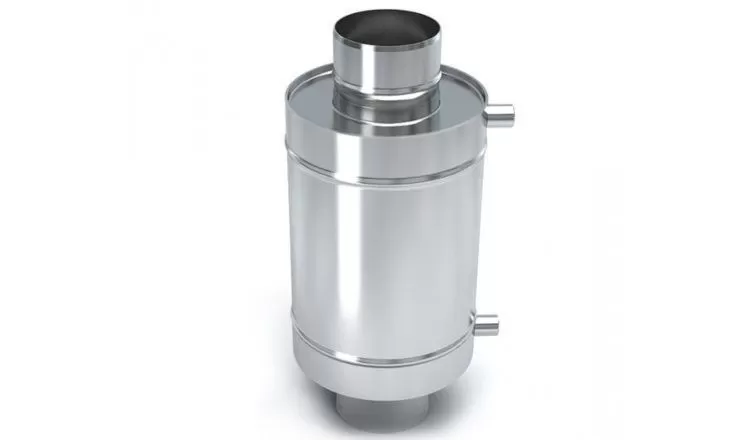

Зачастую в магазинах можно купить теплообменник на трубу отопления с уже сделанным водяным контуром. Останется только монтировать его на новую фабричную печку и можно пользоваться. Однако при желании вы можете сделать теплообменник на трубу дымохода своими руками.

Потребуются такие материалы:

листы стали и куски трубы из нержавейки разного сечения со стенками, толщиной 1,5-2мм;
штуцеры на 1″ или 3/4″, чтобы подключить водяной контур к системе отопления;
большой бак для воды из оцинковки или нержавейки объемом 50-100 литров;
гибкие шланги или трубы из меди или стали для горячей воды;
кран для слива воды из системы.

Работы по сборке теплообменника с баком состоят из таких этапов:

Разработка чертежа. Исходя из вида печки и диаметра дымовой трубы, определяют габариты бака. В простых металлических печах с прямым дымоходом на выходе газы очень сильно нагреваются, так что теплообменник может быть довольно крупным – около 50 см высотой.
Внутренний диаметр стенок накопительного бака нужно выбрать так, чтобы он плотно сел на патрубок дымохода. Внешний диаметр бака должен быть больше внутреннего сечения в 1,5-2,5 раза. Такие параметры позволяют быстро нагреть теплоноситель и обеспечить его свободную циркуляцию. Если в печи выходящие газы не очень горячие, то лучше ставить теплообменник на трубу дымохода для отопления меньших размеров, чтобы не скапливался конденсат и была хорошая тяга.
Сварочным аппаратом нужно скрепить все элементы конструкции, проследив, чтобы швы были герметичными. Штуцеры для циркуляции воды приваривают вверху и внизу бака.
Водяной котел усаживают на дымовой штуцер очень плотно, дополнительно обрабатывая швы жаростойким герметиком. В верхней части на баке точно так же крепится переходник на утепленную трубу, которую через потолок или стенку выводят наружу.
Нагревательный контур с теплоносителем подсоединяют к накопительному баку. Входящую трубу с холодной водой через штуцер подводят к баку с наклоном в 1-2 градуса. Труба с горячей водой, подключаемая к емкости через верхний штуцер, имеет наклон в 30 градусов. При этом сам накопитель монтируют выше теплообменника.
В самом низком месте бака врезают кран для слива воды. В парилке он может быть совмещенным с краном для забора горячей воды.
Прежде чем растапливать печь, в систему заливают воду, чтобы металлические элементы не перегрелись, а швы не полопались.
Заполнение водой в теплообменнике может быть как ручным, так и автоматическим. Если производится залив воды вручную, нужно установить на наружной стенке прозрачную трубку, чтобы следить за уровнем воды.

Купить или сделать самому

Если вы хотите увеличить теплоотдачу от дорогого покупного котла, лучше купить готовые качественные устройства – промышленность выпускает их в достаточном ассортименте. Но если хочется модернизировать буржуйку в бане либо гараже или повысить КПД камина со стальной трубой на даче – можно неплохо сэкономить, изготовив и установив теплообменник на дымоход своими руками. Установка теплообменника силами наемного специалиста обойдется во столько же, сколько стоит сама конструкция.

Примерная цена

Стоимость промышленно изготовленных теплообменников для дымохода различается в зависимости от конструкции и производителя.

Ходовые теплообменники-баки для дымохода диаметром 115 мм емкостью 6 л стоят рублей, емкостью 12 л стоят рублей.

Несколько общих советов

Во время пользования теплообменников возникают некоторые проблемы, способные «испортить настроение». Какие это неприятности и как их можно решать?

Температура нагрева воды в баке

Нужно «ловить» момент, когда она будет приемлемой, но такой «момент» поймать почти невозможно. Дело в том, что во время приема душа печь продолжает гореть, соответственно, температура воды постоянно повышается. Что делать? Тушить огонь в печи? Это, конечно, не выход.

Мы предлагаем решить проблему при помощи смесителя. Если в бане есть водовод – отлично, он поможет не только создавать комфортную температуру, но и с помощью простейшей автоматики сделать наполнение емкости под воду автоматическим. Можно будет мыться без экономии воды, несколько уменьшаются риски ее закипания в теплообменнике. Если подвод воды отсутствует, то рекомендуем установить дополнительную емкость для холодной воды рядом с баком для теплой воды. Подсоединять его к душу нужно через смеситель.

Схема подключения

Закипает вода в теплообменнике

Особенно часто такое случается во время монтажа теплообменника непосредственно в топке печи. Мы гарантируем, что вам никогда не удастся рассчитать параметры теплообменника таким образом, чтобы полностью исключить такое явление. Слишком сложные это расчеты и слишком много есть неизвестных и нерегулируемых показателей. Расчеты по скорости движения водного потока может выполнить только квалифицированный инженер-конструктор, отлично знающий законы теплотехники, гидротехники и монтажа. Но самая главная неизвестная величина – пламя в печи.

Никто и никогда не сможет точно сказать, сколько тепла дает печь в каждую отдельно взятую единицу времени. Оперативно увеличивать или уменьшать интенсивность горения пламени в зависимости от температуры воды невозможно. Решить проблему закипания воды предлагаем при помощи обыкновенных однофазных водяных насосов для отопительных систем. Встраиваются они непосредственно в трубопровод, мощность устройств 100÷300 Вт. Установка циркуляционного насоса не только устраняет риски закипания, но и значительно ускоряет время нагрева воды.

Схема подключения циркуляционного насоса

Надеемся, что наша информация будет полезной для владельцев бань и даст возможность не решать проблемы с теплообменниками, а предупреждать их возникновение еще на этапе изготовления и монтажа.

Расчет системы воздушного отопления для проектирования и монтажа своими руками

Расчет имеет огромное значение, если вы хотите чтобы система функционировала бесперебойно, эффективно и прослужила не один десяток лет. Из-за неграмотного планирования системы отопления вы можете потерпеть неудачу, что приведет к незапланированным расходам.

Итак, что может случится, если не уделить должного внимания подготовительному этапу:

теплонагреватель может перегреться. Результат — поломка.
нежданные вибрации, а вследствие и шум при работе системы. Результат — постоянный шум, который уже, скорее всего, не убрать.
сквозняки. Результат — постоянные простуды, холод.

Параметры расчета

Во-первых, мощность воздухонагревателя. В зависимости от качества работы воздухонагревателя будет ясно, какой объем площади он сможет прогреть воздухом.

Во-вторых, скорость подачи. Чем быстрее будет происходить подача нагретого воздуха в предназначенные места, тем меньшими будут теплопотери.

В-третьих, диаметр воздуховодов. Данный показатель влияет на расчет аэродинамических характеристик системы в целом. Диаметр должен согласовываться со скоростью подачи, иначе воздух будет теряться в воздуховоде, в результате — теплопотери.

Воздушный теплообменник на дымоход своими руками: примеры изготовления и советы от мастеров
