Тепловой насос “вода-вода”: устройство, принцип работы, правила обустройства отопления на его базе

Трубы для отопления

Отдельно следует рассмотреть вопрос о разновидностях труб, используемых для отопления частных домов. У каждого материала определенно есть свои как положительные, так и отрицательные стороны. Давайте разберемся, какой из вариантов является наиболее оптимальным.

Отопление металлическими трубами

К металлическим относят стальные и медные трубы.

Проводка водяного отопления дома из стали обойдется вам сравнительно недорого (и это основной плюс данного материала). Металл этот довольно универсален, подходит как для парового так и для водяного отопления. Выдерживает большое давление. Главным недостатком стальных труб является то, что они быстро поддаются коррозии. Это отражается не столько на качестве отопления, сколько на внешнем виде вашего дома — ржавые трубы не самое лучшее украшение интерьера.

Медные трубы имеют больше преимуществ: они крайне долговечны, хорошо держат температуру, не поддаются коррозии. Еще одним преимуществом медных труб является гладкость их внутренней поверхности, что обеспечивает высокую скорость передвижения жидкости по системе отопления. Самый главный минус меди — ее высокая цена.

Стоит заметить, что как стальные, так и медные трубы подходят только для открытых систем отопления и их нельзя монтировать в стены или полы. Поэтому, как мы видим, и у их универсальности есть предел.

Отопление дома полипропиленовыми трубами

Главным преимуществом полипропиленовых труб является их устойчивость к внешним факторам среды: коррозии, процессам гниения, воздействию бактерий и химических соединений.

Также одним из больших плюсов данного материала является его легкость. Отсюда вытекают другие плюсы: такие трубы проще монтировать, они подходят как для использования на опорной, так и на межкомнатной стене.

Отопление из полипропилена позволяет экономить расход топлива (газа или электричества), используемого для нагрева котла за счет низкого коэффициента трения, так как теплоноситель легко проходит по системе обогрева. Но разница несущественная.

Кроме того, полипропиленовые трубы довольно пластичны, имеют разные модификации с множеством стыков, а также дополнены огромным выбором различных комплектующих, что позволяет осуществить монтаж сложных систем отопления.

И, наконец, отопление полипропиленовыми трубами можно делать как в открытых, так и в закрытых системах, когда все трубы будут спрятаны в пол или стены.

При всех видимых плюсах есть у этих труб и минусы. Во-первых, при довольно высокой устойчивости к химическим воздействиям, такие трубы легко поддаются воздействию механическому (разрезать ее можно обычным кухонным ножом). Во-вторых, не для всех видов отопительных систем подходит полипропилен. Его категорически нельзя использовать в сочетании с парогенератором, но для рассматриваемого нами водяного отопления они отлично подходят. Так же водяное отопление полипропиленом подразумевает наличие большого количества стыков, что сильно влияет на надежность системы

Отопление металлопластиковыми трубами

Если говорить о достоинствах металлопластиковых труб, то можно выделить те же самые плюсы, что и у полипропиленовых собратьев. Но отдельно стоит выделить то, что они способны держать более высокую температуру. А также, и это является их главной отличительной чертой, металлопластик отлично гнется. При этом вы можете не боятся за его повреждение. И этот факт делает данный вид труб идеальным вариантом для системы «теплый пол».

Из недостатков — более высокая цена в сравнении с полипропиленовыми аналогами.

Расчёт мощности

Перед тем как купить тепловой насос или изготовить его самостоятельно, следует провести примерный расчёт мощности. Ведь если мощность будет недостаточна для площади вашего дома, то обогрев будет проводиться не в полной мере. Если выбрать излишне мощный насос, то – это приведёт к ненужным затратам. Специалисты, которые занимаются производством и установкой тепловых насосов воздух-вода для вычисления мощности используют специальное программное обеспечение. Они позволяют рассчитать различные элементы такой системы вплоть до площади змеевика. Те, кто делает тепловой насос своими руками, применяют специальные калькуляторы. Они имеются на сайтах по строительной тематике и отоплению. В таки калькуляторах используются вводные данные о площади дома, регионе, высоте потолков, а также состоянии теплоизоляции в доме. В результате подсчётов выводится расчётная мощность теплового насоса типа воздух-вода или другой разновидности. Если здание хорошо утеплено и имеет небольшую площадь, мощность теплового насоса нужна будет меньше. Так, что теплоизоляцию специалисты рекомендуют делать до того, как покупать тепловой насос.

Ниже можно посмотреть таблицу примерной зависимости мощности теплового насоса в зависимости от площади обогреваемого помещения.

Площадь помещения, кв. м.	100	150	200	250	300	350
Мощность, кВт	5	8	12	16	21	28

Со встроенным ТЭНом

Часто во время производства изготовители дополнительно встраивают в теплонасосы электрические нагреватели. Это позволяет при необходимости переходить на альтернативный для термонасоса источник энергии — электричество.

Это объясняется следующими факторами. Выбор теплонасоса для отопительной системы производится с учетом разных параметров, в частности и особенностями климата конкретного региона. Причем является нецелесообразным монтировать оборудование с избыточной мощностью. Просто экстремальные заморозки случаются редко.

Как показала практика, самым экономным способом «добрать» в эти холодные дни требуемую мощность — это электроэнергия. Это дешевле, чем изначально монтировать насос повышенной мощности. Наличие электрического нагревателя позволяет исключить необходимость устанавливать более мощный насос, чем это необходимо.

Для хозяев грунтовых или водяных теплонасосов установленный ТЭН не является необходимостью. Совершенно по-другому происходит ситуация с воздушным оборудованием. При температуре -17C этот насос будет малопроизводительным. Установка дополнительного теплового генератора в этом случае целесообразна.

Со встроенным ТЭНом

Часто во время производства изготовители дополнительно встраивают в теплонасосы электрические нагреватели. Это позволяет при необходимости переходить на альтернативный для термонасоса источник энергии — электричество.

Это объясняется следующими факторами. Выбор теплонасоса для отопительной системы производится с учетом разных параметров, в частности и особенностями климата конкретного региона. Причем является нецелесообразным монтировать оборудование с избыточной мощностью. Просто экстремальные заморозки случаются редко.

Как показала практика, самым экономным способом «добрать» в эти холодные дни требуемую мощность — это электроэнергия. Это дешевле, чем изначально монтировать насос повышенной мощности. Наличие электрического нагревателя позволяет исключить необходимость устанавливать более мощный насос, чем это необходимо.

Для хозяев грунтовых или водяных теплонасосов установленный ТЭН не является необходимостью. Совершенно по-другому происходит ситуация с воздушным оборудованием. При температуре -17C этот насос будет малопроизводительным. Установка дополнительного теплового генератора в этом случае целесообразна.

Преимущества использования тепловых насосов

В отличие от стандартных источников тепла тепловые насосы, имеющие высокую мощность, обладают массой преимуществ, среди которых стоит выделить:

• высокая экономия, которая напрямую связана с отсутствием необходимости закупки, перевозки, хранения топлива;
• экономия пространства, которое требуется для установки котельной, транспортного пути и топливного склада.

Недорогой тепловой насос, установленный своими руками, не способствует изменению общего ландшафта территории и фасада дома. К тому же, благодаря своей компактности, насос остается абсолютно незамеченным для посторонних глаз.

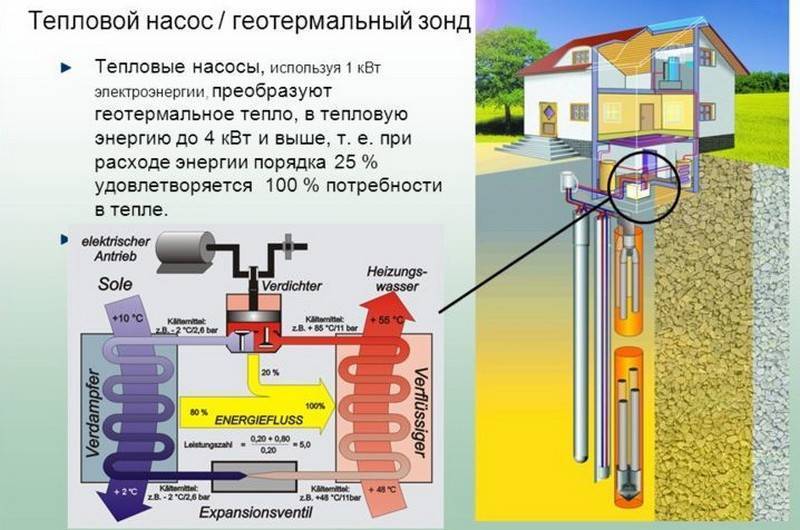

Принцип работы и устройство геотермального отопления

• воздух – вода
• земля – вода
• вода – воздух
• вода – вода
• земля – воздух
• вода – вода
• воздух – воздух

• внутреннего контура , который расположен в доме. Он (они) сделан как и при обычном отоплении и состоит из труб и радиаторов. В схему могут быть добавлены теплые полы.
• внешнего контура , который имеет больший масштаб чем внутренний, хотя его размеры можно увидеть только в период планировки и монтажа. В процессе эксплуатации он невиден, поскольку находится под землей или под водой. Внутри этого контура циркулирует обычная вода или антифриз.
• ключевым элементом, который связывает внешний и внутренний контур является тепловой насос , который занимает место приблизительно как стиральная машина или котел отопления.Он состоит из:-испарителя , основная функция которого – превращение в пар жидкого хладагента. Хладагент, циркулируя по замкнутому контуру, проходит через испаритель. В нем хладагент разогревается и превращается в пар. Образующийся пар под низким давлением направляется в сторону компрессора.-компрессора , основная функция которого – повышение давления и температуры паров, образующихся в результате кипения хладагента. В компрессоре пары хладагента подвергаются действию давления и их температура возрастает. Компрессор перекачивает под большим давлением разогретый пар в сторону конденсатора.-конденсатора , основная функция которого – отдаче тепловой энергии внутреннему контуру отопительной системы. Серийные образцы, изготавливаемые промышленными предприятиями, оснащаются пластинчатыми теплообменниками. Основным материалом для таких конденсаторов служит легированная сталь или медь.Для самостоятельного изготовления теплообменника подойдет медная трубка диаметром полдюйма. Толщина стенок труб, используемых для изготовления теплообменника, должна быть не менее 1 мм. При этом змеевик рассчитыается по формуле МТ/0,8 РТ, где МТ – мощность тепловой энергии, которая выдает система; 0,8 – коэффициент теплопроводности при взаимодействии воды с материалом змеевика; РТ – разница температур воды на входе и на выходе. —терморегулирующий, или иначе дроссельный, клапан устанавливается в начале той части гидравлического контура, где циркулирующая среда высокого давления преобразуется в среду с низким давлением. Точнее дроссель в паре с компрессором делят контур теплового насоса на две части: одну с высокими параметрами давления, другую – с низкими.При прохождении через расширительный дроссельный вентиль циркулирующая по замкнутому контуру жидкость частично испаряется, вследствие чего давление вместе с температурой падают. Затем поступает в теплообменник, сообщающийся с окружающей средой. Там захватывает энергию среды и переносит ее обратно в систему. Т.е. с помощью дроссельного клапана происходит регулирование потока хладагента в сторону испарителя. При выборе клапана нужно учитывать параметры системы. Клапан должен соответствовать этим параметрам.

1. Незамерзающая жидкость нагревается на глубине, под землей до температуры, к примеру, 5–7ºС и поступает в тело теплового насоса.
2. Внутри агрегата стоит теплообменник и нагретая жидкость, проходя через него, отдает тепло второму контуру, после чего уходит под землю за новой «порцией тепла».
3. Фреон, который испаряется во втором конуре попадает в компрессор и при сжатии его температура доходит до 100ºС, чего вполне хватает чтобы разогреть жидкость во внутреннем контуре.
4. Разогретый фреон поступает в расширительный экран, где давление и температура нормализуются и все начинается снова.

Дата: 25 сентября 2021

Тепловой насос для отопления, стоимость и расходы на эксплуатацию

Мощность теплового насоса подбирается в зависимости от тех функций, которые на него будут возложены. Если только отопление, то расчеты можно произвести в специальном калькуляторе, учитывающем тепловые потери здания.

Стоимость теплового насоса зависит не только от мощности, но и от надежности и запросов производителя. Например, агрегат мощностью 16 кВт российского производства обойдется в 7000 у.е., а иностранный насос RFM 17 мощностью 17 кВт стоит порядка 13200 у.е. со всем сопутствующим оборудованием, кроме коллектора.

Следующей строкой расходов будет обустройство коллектора. Она тоже зависит от мощности установки. Например, для дома 100 м2, в котором везде установлены теплые полы (100 м2) или радиаторы отопления 80 м2, а также для подогрева воды до +40 °С объемом 150 л/час потребуется выполнить бурение скважин под коллекторы. Такой вертикальный коллектор обойдется в 13000 у.е.

Коллектор на дне водоема обойдется чуть дешевле. При таких же условиях он будет стоить 11000 у.е. Но лучше стоимость монтажа геотермальной системы уточнять в специализирующихся компаниях, она может очень сильно отличаться. Например, обустройство горизонтального коллектора для насоса мощность 17 кВт обойдется всего в 2500 у.е. А для воздушного теплового насоса коллектор не нужен вовсе.

    Тепловой насос для отопления, бивалентная система c солнечным коллектором

В ежемесячную стоимость отопления тепловым насосом входят только расходы на электроэнергию. Рассчитать их можно так – на насосе должна быть указана потребляемая мощность. Например, для вышеупомянутого насоса мощностью 17 кВт потребляемая мощность составляет 5,5 кВт/час. Всего отопительная система работает 225 дней в году, т.е. 5400 часов. С учетом того, что тепловой насос и компрессор в нем работают циклически, то расход электроэнергии необходимо уменьшить вдвое. За отопительный сезон будет потрачено 5400ч*5,5кВт/ч/2=14850 кВт. Умножаем количество затраченных кВт на стоимость энергоносителя в Вашем регионе.

Обратите внимание, что чем меньше потребляемая мощность теплового насоса, тем меньше ежемесячные расходы. Тепловые насосы выгодны при использовании в бивалентных системах

В дополнение к насосу можно установить солнечный коллектор, который сможет полностью обеспечивать насос электроэнергией летом, когда тот будет работать на охлаждение

Для зимней подстраховки можно добавить теплогенератор, который будет догревать воду для ГВС и высокотемпературных радиаторов

В дополнение к насосу можно установить солнечный коллектор, который сможет полностью обеспечивать насос электроэнергией летом, когда тот будет работать на охлаждение. Для зимней подстраховки можно добавить теплогенератор, который будет догревать воду для ГВС и высокотемпературных радиаторов

Тепловые насосы выгодны при использовании в бивалентных системах. В дополнение к насосу можно установить солнечный коллектор, который сможет полностью обеспечивать насос электроэнергией летом, когда тот будет работать на охлаждение. Для зимней подстраховки можно добавить теплогенератор, который будет догревать воду для ГВС и высокотемпературных радиаторов.

Советы по приобретению и установке отопительной системы с тепловым насосом

Исходя из минусов теплового насоса, он идеально подходит для регионов с умеренной зимой и малоэффективен в условиях прохладных и северных климатических зон. Но не стоит огорчаться, если зимой в вашей местности бывают холода ниже -7С. В этой ситуации есть такие выходы:

1. Включение в систему отопления буферной ёмкости, которая будет аккумулировать полученное тепло. Один бак (небольшого, квартирного размера) при выключенном источнике может равномерно распределять тепло по системе до суток. Это удобный вариант для местности, где сильные морозы обычно непродолжительны по времени.
2. Установка вспомогательного источника тепла: газового или электрического котла. Когда дешёвый тепловой насос не сможет работать, его заменит менее экономичный «дублёр».
3. Совмещение двух предыдущих приёмов.

Схема теплового насоса

Работоспособность большинства тепловых насосов базируется на тепле грунта, в котором на протяжении года температура практически не колеблется (в пределах 7-10 градусов). Тепло перемещается между тремя контурами:

1. Контур отопления
2. Тепловой насос
3. Рассольный (он же земляной) контур

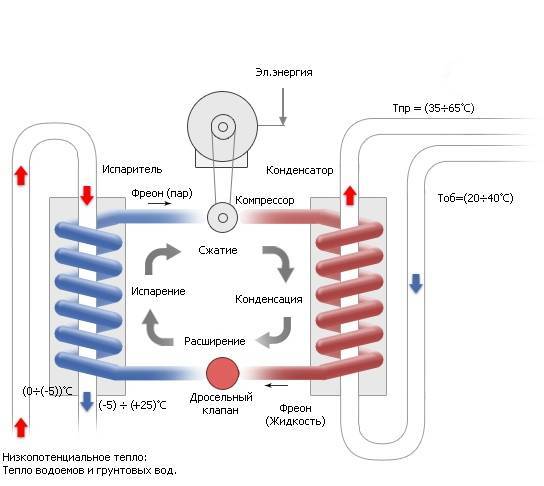

Классический принцип работы тепловых насосов в отопительной системе состоит из следующих элементов:

1. Теплообменник, отдающий внутреннему контуру тепло, забираемое у земли
2. Сжимающее устройство
3. Второе теплообменное устройство, передающее отопительной системе энергию, получаемую во внутреннем контуре
4. Механизм, понижающий давление в системе (дросселе)
5. Рассольный контур
6. Земляной зонд
7. Отопительный контур

Труба, которая выполняет роль первичного контура, помещается в колодец или закапывается непосредственно в землю. По ней перемещается незамерзающий жидкий теплоноситель, температура которого повышается до аналогичной характеристики земли (около +8 градусов) и поступает во второй контур.

Вторичный контур забирает тепло у жидкости. Циркулирующий внутри фреон начинает закипать и преобразовываться в газ, который направляется в компрессор. Поршень сжимает его до 24-28 атм, благодаря чему происходит увеличение температуры до +70-80 градусов.

На данном рабочем этапе происходит концентрирование энергии в один небольшой сгусток. Благодаря этому увеличивается температура.

Разогретый газ поступает в третий контур, который представлен системами горячего водоснабжения или даже отопления дома. При передаче тепла возможны потери до 10-15 градусов, но они оказываются не существенны.

Когда фреон остывает, происходит уменьшение давления, и он вновь превращается в жидкое состояние. При температуре 2-3 градуса он поступает обратно во второй контур. Цикл повторяется снова и снова.

Сборка самодельного теплонасоса и его запуск в работу

Для сборки и запуска в работу самодельного теплового насоса потребуются следующие расходные материалы и оборудование:

1. сварочный аппарат;
2. вакуумный насос (для проверки всей системы на вакуум);
3. баллон с фреоном, заправка которого осуществляется через специальный клапан (установку клапана в системе следует предусмотреть заранее);
4. температурные датчики, которые устанавливаются на капиллярные трубы на выходе из всей системы и на выходе из испарителя;
5. пусковое реле, предохранитель, дин-рейка и электрощиток.

На раме, сваренной из профильной трубы, устанавливается компрессор и ресивер

Все сварочные и резьбовые соединения при сборке следует выполнять максимально качественно, чтобы обеспечить абсолютную герметичность системы, по которой будет перемещаться фреон.

В том случае, если в роли источника низкопотенциальной энергии выступает вода в открытом водоеме, дополнительно необходимо изготовить коллектор, наличие которого предполагает принцип работы тепловых насосов данного типа. Если же предполагается использование воды из подземного источника, надо пробурить две скважины, в одну из которых вода будет сбрасываться после того, как пройдет всю систему.

Особенности эксплуатации теплового насоса вода-вода

Раз в год необходимо проводить самостоятельный визуальный осмотру узлов насоса, выполнять рекомендации по техническому обслуживанию – своевременно смазывать детали, следить за корректностью работы прибора при перекачивании воды.

Некоторые виды оборудования нуждаются в регулярной проверке (обычно 1-2 раза в год) специалистов сервисного центра. В ходе проверки выявляют:

• протечки машинного масла через трещины в контуре;
• качество креплений и соединений;
• уровень давления в баках и контурах;
• неисправности в работе силовой проводки.

Монтаж теплового насоса вода-вода следует поручить обученным специалистам. Неэффективность системы чаще всего связана с ее неправильной установкой. Тепловое оборудование пригодно для эксплуатации как жителями Южный регионов, так и Северных.

Стоимость оборудования

Традиционное решение для частных домов и коттеджей – газовое отопление. Однако вариант теплового насоса значительно выгоднее и удобнее. Чтобы установить газовый котел, требуются специальный дымоход, вентиляция, а также целый набор разрешительных документов.

Применение тепловых насосов избавит вас от этих проблем и существенно сэкономит ваши средства. Чтобы провести газ в Подмосковье, потребуется около $20 000, и это в том случае, если ваш дом удален от газопровода менее, чем на 1 км, – иначе затраты вырастут в несколько раз! Помимо этого, придется учесть скорость работы отечественных газовщиков. Установка теплового насоса «под ключ» стоит от $15 000, а работы занимают всего 2-3 недели.

Из всего вышесказанного можно сделать однозначный вывод: использование тепловых насосов – это эффективное, простое в монтаже, экологичное и экономичное решение для организации отопления и горячего водоснабжения в частном дом

Что такое тепловой насос и как он работает?

Под термином тепловой насос понимается набор определенного оборудования. Основной функцией этого оборудования является сбор тепловой энергии и ее транспортировка к потребителю. Источником такой энергии может стать любое тело или среда, обладающая температурой от +1º и более градусов.

В окружающей нас среде источников низкотемпературного тепла более чем достаточно. Это промышленные отходы предприятий, тепловых и атомных электростанций, канализационные стоки и пр. Для работы тепловых насосов в сфере отопления дома нужны три самостоятельно восстанавливающихся природных источника – воздух, вода, земля.

Тепловые насосы “черпают” энергию из процессов, регулярно происходящих в окружающей среде. Течение процессов никогда не прекращается, потому источники признаны неисчерпаемыми по человеческим критериям

Три перечисленных потенциальных поставщика энергии напрямую связаны с энергией солнца, которое путем нагревания приводит в движение воздух с ветром и сообщает тепловую энергию земле. Именно выбор источника является основными критерием, согласно которому классифицируют тепловые насосные системы.

Принцип действия тепловых насосов базируется на способности тел или сред передавать тепловую энергию другому телу или среде. Получатели и поставщики энергии в тепловых насосных системах работают обычно в паре.

Так различают следующие виды тепловых насосов:

• Воздух – вода.
• Земля – вода.
• Вода – воздух.
• Вода – вода.
• Земля – воздух.
• Вода – вода
• Воздух – воздух.

При этом первое слово определяет тип среды, у которой система отбирает низкотемпературное тепло. Второе указывает на вид носителя, которому и передается эта тепловая энергия. Так, в тепловых насосах вода – вода, тепло отбирается у водной среды и в качестве теплоносителя используется жидкость.

Тепловые насосы по конструктивному типу являются парокомпрессионными установками. Они извлекают тепло из природных источников, обрабатывают и транспортируют его к потребителям (+)

Современные тепловые насосы используют три основных источника тепловой энергии. Это – грунт, вода и воздушная среда. Самый простой из этих вариантов – воздушный тепловой насос. Популярность таких систем связана с их довольно несложной конструкцией и простотой монтажа.

Однако несмотря на такую популярность, эти разновидности имеют довольно низкую производительность. К тому же КПД нестабилен и зависим сезонных колебаний температурного режима.

С понижением температуры их производительность значительно падает. Такие варианты тепловых насосов можно рассматривать как дополнение к имеющемуся основному источнику тепловой энергии.

Варианты оборудования, использующего тепло грунта, считаются более эффективными. Грунт получает и аккумулирует тепловую энергию не только от Солнца, он постоянно подогревается за счет энергии земного ядра.

То есть грунт является своеобразным тепловым аккумулятором, мощность которого, практически, не ограничена. Причем температура грунта, особенно на некоторой глубине, постоянна и колеблется в незначительных пределах.

Сфера применения энергии, вырабатываемой тепловыми насосами:

Постоянство температуры источника является важным фактором стабильной и эффективной работы данного вида энергетического оборудования. Аналогичными характеристиками обладают системы, в которых водная среда является основным источником тепловой энергии. Коллектор таких насосов располагают либо в скважине, где он оказывается в водоносном слое, либо в водоеме.

Среднегодовая температура таких источников, как грунт и вода, варьируется от +7º до + 12º С. Такой температуры вполне достаточно для того, чтобы обеспечить эффективную работу системы.

Наиболее эффективными считаются тепловые насосы, извлекающие тепловую энергию из источников со стабильными температурными показателями, т.е. из воды и грунта

Сферы применения и степень распространения

Тепловые насосы востребованы прежде всего в случаях, когда другие способы организации системы отопления обходятся значительно дороже.

Растущая распространенность тепловых насосов на производстве и в быту связана со следующими их преимуществами:

• Экономичность. Для передачи в отопительную систему 1 кВт•ч тепловой энергии, установке требуется в среднем затратить всего 0,2-0,35 кВт•ч электроэнергии.
• Простота эксплуатации.
• Упрощение требований к системам вентиляции помещений, повышение уровня пожарной безопасности.
• Возможность переключения с зимнего режима отопления на летний режим кондиционирования.
• Компактность и бесшумность, что делает тепловой насос привлекательным для отопления частного дома.

По данным Европейской ассоциации тепловых насосов, до недавнего времени европейский рынок этого оборудования был в основном сосредоточен во Франции. В последние несколько лет рынки стали расширяться в Германии, Великобритании и Восточной Европе. По оценке Мирового энергетического комитета, уже в ближайшие пять лет доля отопления и горячего водоснабжения от тепловых насосов будет составлять в развитых странах не менее 75%. Общий недостаток тепловых насосов – не очень высокая температура нагреваемой воды. Как правило, она составляет 50-60 o С.

Пример расчета теплового насоса

Подберем ТН для системы отопления одноэтажного дома общей площадью 70 кв. м со стандартной высотой потолка (2,5 м), рациональной архитектурой и теплоизоляцией ограждающих конструкций, соответствующей требованиям современных строительных норм. На обогрев 1-го кв. м такого объекта по общепринятым нормам приходится тратить 100 Вт тепла. Таким образом, для отопления всего дома понадобится: Q = 70 х 100 = 7000 Вт = 7 кВт тепловой энергии.

Выбираем тепловой насос марки «ТеплоДаром» (модель L-024-WLC) с тепловой мощностью W = 7,7 кВт. Компрессор агрегата потребляет N = 2,5 кВт электроэнергии.

Расчет коллектора

Грунт на отведенном под строительство коллектора участке – глинистый, уровень грунтовых вод высокий (принимаем теплотворную способность p = 35 Вт/м).

Мощность коллектора определяем по формуле:

Qk = W – N = 7,7 – 2,5 = 5,2 кВт.

Определяем длину трубы коллектора:

L = 5200 / 35 = 148.5 м (приблизительно).

Исходя из того факта, что укладывать контур длиной более 100 м нерационально из-за чрезмерно высокого гидравлического сопротивления, принимаем следующее: коллектор теплового насоса будет состоять из двух контуров — длиной 100 м и 50 м.

Площадь участка, который необходимо будет отвести под коллектор, определим по формуле:

S = L x A,

Где А – шаг между соседними участками контура. Принимаем: А = 0,8 м.

Тогда S = 150 x 0.8 = 120 кв. м.

Принцип работы теплового насоса воздух-вода

Тепловой насос представляет собой разновидность оборудования для отопления помещения, которое берёт рассеянное тепло из окружающего воздуха и концентрирует его в тепловую энергию. Эта энергия идёт на нагрев воды, которая далее используется для обогрева помещения. Принцип работы теплового насоса типа воздух-вода подобен работе кондиционера, но используется обратный цикл Карно. В современном климатическом оборудовании используется подобный принцип. Кондиционеры, предназначенные для охлаждения помещения, могут работать на нагрев до тех пор, пока температура ОС не опустится ниже минус пяти по Цельсию.

Принцип работы теплового насоса воздух-водаОт климатического оборудования теплонасосы воздух-вода отличаются улучшенными параметрами. Они могут работать на обогрев помещения, пока температура воздуха за бортом не снизится до 15─25 градусов мороза. В состав установки входит контур, где идёт циркуляция фреона, а также компрессор, испаритель и конденсатор. В испарителе фреон переводится в газообразное состояние с поглощением тепла из ОС. В компрессоре под высоким давлением газ разогревается 120─125 градусов и попадает в конденсатор. Там он превращается в жидкость, тепло которой используется для нагрева воды в контуре отопления.

Теплоноситель, в роли которого выступает вода, с помощью фреона нагревается примерно до 55─65 градусов. Температуры вполне достаточно для того, чтобы организовать горячее водоснабжение, систему отопления, тёплый пол. Принцип действия основан на использовании низкопотенциальной тепловой энергии. Именно это ограничивает использование теплового насоса факторов окружающей среды. Оптимальный режим работы находится до минус 10 градусов Цельсия. Если температура «за бортом» снижается, то эффективность установки воздух-вода сильно снижается.

Внешний блок теплового насоса Для устранения этой проблемы специалисты разработали схему функционирования системы воздух-вода вместе с прочими источниками тепла. Здесь схема работы следующая. Когда температура на улице понижается, то насос начинает работать с нарастающей нагрузкой. При росте нагрузки до определённого предельного значения, к работе подключается дополнительный источник тепла. Это может быть электрический или газовый котёл. Когда температура за окном возрастает и тепловой насос справляется с нагрузкой, котёл автоматически отключается. Как говорят специалисты, в роли резервного лучше использовать электрический котёл. В любом случае, установка насоса воздух-вода нецелесообразна в северных широтах, где длительное время стоят сильные морозы.

Основные разновидности, их принципы работы

Все тепловые насосы отличаются друг от друга по источнику энергии. Основные классы устройств: грунт-вода, вода-вода, воздух-вода и воздух-воздух.

Первое слово указывает на источник тепла, а второе — означает то, во что оно превращается в устройстве.

Например, в случае прибора грунт-вода тепло извлекается из земли, а потом оно преобразуется в горячую воду, которая используется как нагреватель в системе отопления. Ниже мы рассмотрим разновидности тепловых насосов для отопления более подробно.

Грунт-вода

Установки типа грунт-вода добывают тепло прямо из земли с помощью специальных турбин или коллекторов. В качестве источника в данном случае используется земля, которая нагревает фреон. Он нагревает воду, которая находится в баке-конденсаторе. При этом фреон охлаждается и поступает обратно на вход насоса, а разогретая вода используется в качестве теплоносителя в основной системе отопления.

Цикл нагрева жидкости продолжается до тех пор, пока насос получает электричество из сети. Самым затратным, с экономической точки зрения, является метод грунт-вода поскольку для монтажа турбин и коллекторов придётся бурить глубокие скважины или менять расположение грунта на большом участке земли.

Вода-вода

По своим техническим характеристикам насосы типа вода-вода очень похожи на устройства класса грунт-вода с тем лишь отличием, что в качестве первичного источника тепла в данном случае используется не земля, а вода. В качестве источника могут использоваться как подземные воды, так и из различных водоёмов.

Фото 2. Монтаж конструкции для теплового насоса типа вода-вода: в водоём погружаются специальные трубы.

Устройства класса вода-вода значительно дешевле насосов типа грунт-вода, поскольку для их установки не нужно бурить глубокие скважины.

Справка. Для работы водяного насоса достаточно погрузить несколько труб в ближайший водоём, поэтому для его работы не нужно бурить скважины.

Воздух-вода

Установки класса воздух-вода получают тепло прямо из окружающей среды. Такие приборы не нуждаются в крупном внешнем коллекторе для сбора тепла, а для нагрева фреона используется обыкновенный уличный воздух. После нагревания фреон отдаёт тепло воде, после чего горячая вода поступает в отопительную систему через трубы. Устройства данного типа довольно дешёвые, поскольку для работы насоса не нужен дорогостоящий коллектор.

Воздушный

Установка класса воздух-воздух тоже получает тепло прямо из окружающей среды, а для её работы также не требуется внешний коллектор. После контакта тёплого воздуха происходит нагрев фреона, затем фреон нагревает воздух в насосе. Потом этот воздух выбрасывается в помещение, что приводит к локальному повышению температуры. Устройства данного типа также являются довольно дешёвыми, поскольку для их работы не требуется установка дорогостоящего коллектора.

Фото 3. Принцип работы теплового насоса воздух-воздух. В отопительные радиаторы поступает теплоноситель с температурой 35 градусов.
