Руководство по ремонту газконтроля

Если газ на плите гаснет, то проблема может крыться не только в термопаре. Однако чаще всего дело именно в ней.

Основной признак проблем с газконтролем – после розжига конфорки и отпускания ручки или кнопки открытия «голубого топлива» пламя сразу тухнет. Это происходит из-за перекрытия клапана, так как термо-ЭДС для поддержания его открытым отсутствует либо недостаточна.

Причины шума конфорок газовых плит подробно изложены в статье, с полезной информацией которой стоит ознакомиться.

Прежде чем приобретать новую термопару, надо определиться с причиной плохой работы имеющегося прибора – возможно проблема в отошедших контактах на клапане, тогда надо лишь их подтянуть

Самостоятельно выполнять проверку, производить ремонт и замену термопары в газовой плите своими руками следует только при полном перекрытии газа. Сначала необходимо закрыть вентиль на баллоне с газовой смесью или трубе с метаном, а только потом приступать к каким-либо работам. Также не стоит забывать об отключении электроснабжения, если в конструкции есть энергозависимые приборы.

Наконечник термопары располагается непосредственно возле конфорки и газового огня. А в духовке его найти можно возле рассекателя пламени в верхней части духового шкафа. Этот кончик должен быть без нагара, минеральных отложений и каких-либо повреждений.

Если рабочий наконечник термопарного датчика покрыт окалиной, то ее в обязательном порядке следует счистить наждачной бумагой. Чем больше нагара, тем меньше тепла доходит до термопары, а тем меньше она соответственно создает ЭДС. Полученных милливольт может банально не хватать для открытия электромагнитного клапана.

Как проверить перед заменой?

Термопара обычно имеет один наконечник для установки возле огня. Но есть и варианты с двумя или тремя кончиками контроля температуры. Их обычно используют в духовках, однако все зависит от конкретной модели плиты.

У термопар с несколькими рабочими наконечниками имеется особенность – если лишь один из них не нагрет или вышел из строя, то электромагнитный клапан окажется закрыт. Поэтому, чтобы точно найти причину проблем, подобные термопарные устройства проверять придется особенно внимательно. Неисправным может быть лишь один из датчиков.

Исправная термопара для плиты на газу при нагреве над свечкой уже через 20–30 секунд выдает ЭДС порядка 15–20 мВ – если меньше, то датчик надо менять

Еще один момент – проводники термопары на участке до клапана должны быть натянуты или болтаться в корпусе плиты. При этом их подсоединение к электромагниту должно быть жестким, висящий «на честном слове» разъем здесь недопустим.

Выпускаются рассматриваемые устройства с длиной от 40 до 130 см. Выбирать по этому показателю термопарный прибор газконтроля следует очень внимательно. С одной стороны проволоку проводников нельзя излишне натягивать, а с другой она не должна лежать на нагреваемых поверхностях или свободно болтаться.

Как поменять устройство?

Перед тем как поменять поврежденную термопару в газовой плите, следует осмотреть прибор на:

наличие на рабочем наконечнике нагара (если есть, надо счистить наждачной бумагой);
отсутствие прогара данного наконечника (в этом случае только полная замена);
жесткость соединения контактов термопарного датчика и клапана (при необходимости следует подтянуть);
исправность самой термопары с выдачей при нагреве ЭДС на уровне минимум 15 мВ.

Менять рассматриваемый прибор следует только тогда, когда он точно неисправен. Во многих случаях, чтобы газовая плита вновь заработала, можно обойтись очисткой наконечника от нагара и проверкой контактов.

Чтоб произвести замену термопары, с газовой плиты придется снять переднюю панель, а также поднять на ней верхнюю крышку с конфорками

Рабочий наконечник термопары жестко зафиксирован возле конфорки или горелки с помощью гайки. Если она из-за накипи не поддается откручиванию, то излишне давить на ключ не стоит. Так можно лишь сломать крепление. Лучше воспользоваться сначала растворителем.

Второй конец термопары к электромагнитному клапану крепится с помощью резьбового разъема либо двух обжимных контактов. Снять их не представляется чем-то сложным. Новый термопарный датчик ставится в аналогичной последовательности – одним концом он крепится возле конфорки, а вторым к электромагниту.

Плюсы и минусы

Как и у любого устройства, у термопар имеются как достоинства, так и недостатки. Среди преимуществ приборов можно отметить их низкую стоимость, что обусловлено достаточно простой конструкцией, и продолжительный срок службы. Долговечность устройств объясняется отсутствием сложных узлов и подверженных трению движущих элементов. Важным плюсом является широкий спектр измеряемых температур, а также лёгкий монтаж и демонтаж прибора. Нельзя оставить без внимания и многофункциональность термопар, позволяющую использовать устройство как в качестве датчика контроля за пламенем, так и в роли термометра.

К недостаткам относят предел напряжения, который ограничен 50 мВ. Это является одной из причин погрешностей показаний, возникающих при измерении температур. Отсутствие линейной зависимости между значениями температур и разницей потенциалов также является минусом устройства. К тому же деталь не подлежит ремонту, и при выходе из строя заменяется на новую. Впрочем, иногда прекращение работы термопары связано с плохим контактом. Для возобновления работы котла нужно снять термопару, зачистить проводники и установить прибор на место.

Техника безопасности

@kotle.ru

Правильная работа термопары, это залог нашей безопасности. Необходимо в указанный период времени заводом изготовителем или представителями газовой службы проводить, плановый осмотр и техническое обслуживание приборов. При появлении нагаров, накипей, других наростов производить очистку рабочей поверхности. Обеспечить чистоту непосредственно рабочей зоны горения. Оптимальные условия безопасности включают в себя следующие варианты:

правильное расположение датчика относительно зоны горения;
элементы устройства должны иметь правильную установку, не испытывать дополнительных механических нагрузок;
производить замену деталей на новые изделия, согласно установленным параметрам используемого газового оборудования;

Правильная установка элементов включает в себя допустимое натяжение соединительных проводов, свободное пространство для термоэлементов контроля, жёсткое соединение с корпусом. Если в квартире появился запах газа, не стоит заниматься самостоятельным поиском источника. Лучше перекрыть общий кран и вызвать аварийную службу.

Устранение неисправностей газовой плиты

Характерные неисправности для каждой марки газовой плиты, а также «слабые места» той или иной модели мы расписали в соответствующих разделах. Для более точной информации о поломках газовой плиты определенного бренда переходите по ссылкам..

Прежде чем пытаться чинить неисправности газовой колонки, убедитесь, что есть доступ к газовым и электрическим коммуникациям (поменяны батарейки и открыты все краны). Мы часто сталкиваемся с клиентами, которые жалуются: «открываю кран вода, а колонка не зажигается», вызывают мастера и платят деньги как за хороший капитальный ремонт, потому что не соблюдают и не знают простые правила эксплуатации, которые описаны инструкциях.

1. Газовая горелка плиты не зажигается или выключается. Р аспространенная неисправность газовой плиты и варочной поверхности – плохое включение или вовсе не включение газовой горелки. Эта неисправность может быть вызвана обычным засором форсунки частичками еды; трещина или нарушение изоляции на свече розжига; поломка электромагнитного клапана или сгоревшая термопара. Если ваша плита оснащена автоматическим розжигом, стоит проверить наличие тока в электрической сети включив другой прибор.

2. Газовая горелка плиты гаснет во время работы. Е сли газовая горелка плиты во время работы гаснет, стоит понаблюдать за сгоранием газа. Пламя от конфорки должно омывать термопару со всех сторон. Если огонь не достает до термопары, следует почистить форсунку плиты: – в противном случае понадобиться регулировка подачи газа. Если вышеуказанные действия не помогли, вам потребуется квалифицированная помощь специалиста, который доставит и заменит сгоревшую термопару.

3. Не работает электроподжиг (не щелкает, нет искры) Э та поломка не приговор панели, большинство владельцев переходят на спички. Причина возникновения: отсутствие напряжения в сети; перегорел блок генерации искры (блок поджига); окислились контакты кнопок включения. Устранения неисправности начинается с проверки розетки. Включают в розетку заведомо исправный бытовой прибор. Контакты визуально осматриваются, при необходимости очищаются спиртом. Если эти манипуляции не помогли – меняют блок поджига.

4. Слабо горит газ (горелка может не включиться). Е сли пламя на газовой горелки горит вяло чем обычно (имеет маленькую корону), причина неисправности может заключаться в засорении отверстия жиклера распыляющего газ. Следует произвести капитальную чистку горелки. Высота пламени напрямую зависит от количества поступаемого топлива и воздуха к горелке. Регулировка воздушной заслонки и чистка форсунки может исправить проблему, но эту работу должен выполнять специализированный мастер.

5. Плохо горят горелки плиты (коптят). Е сли пламя на газовой горелки горит вяло чем обычно (имеет маленькую корону), причина неисправности может заключаться в засорении отверстия жиклера распыляющего газ. Следует произвести капитальную чистку горелки. Высота пламени напрямую зависит от количества поступаемого топлива и воздуха к горелке. Регулировка воздушной заслонки и чистка форсунки может исправить проблему, но эту работу должен выполнять специализированный мастер.

6. Краны регулировки подачи газа проворачиваются с трудом. В большей степени происходит из-за налипания жира на поворотные механизмы (ручка регулировки и пластиковые колечки). Всё снять и помыть мыльным раствором. В меньшей степени происходит из-за отсутствия смазки внутри крана. Следует разобрать неисправный кран, вычистить старую графитовую смазку и нанести новую. Не переусердствуйте с количеством смазки, иначе со временем отверстия крана забьются излишками.

8. Запах газа. З апах газа во время готовки или по завершению, говорит о том, что газовая плита требует технического обслуживания. Если вы почувствовали присутствие газа около плиты или в помещении, где установлен кухонный прибор, незамедлительно перекройте кран на опуске к плите, откройте окна и проветрите помещение. Очень часто при ремонте мы замечаем, что утечка газа происходит от некачественного подключения. В будущем доверяйте монтаж проверенным организациям. Такую неисправность газовой плиты сложно устранить своими руками, обращайтесь за помощью в газовую службу.

9. Отключается горелка после отпускания ручки. С овременные газовые плиты импортного производства постоянно «страдают» из-за плохой работы системы газ-контроль. Часто ломается термоэлектромагнитный клапан. Мы рекомендуем не пытаться ремонтировать его и тем более отключать, правильным решением будет поменять изношенный клапан новым. Газ-контроль это, прежде всего Ваша безопасность и безопасность вашего имущества.

Советы по безопасности

Необходимо помнить, что от корректной работы термопары может зависеть не только работоспособность плиты, но и ваша безопасность. Ведь если опция контроля не сработает правильно, может произойти утечка, которая приведет к взрыву.

Очень важно регулярно проверять точность показаний прибора, это может предотвратить серьезную катастрофу. Чтобы показания были максимально точными, следует учитывать, что есть факторы, которые могут снизить качество измерения:. Чтобы показания были максимально точными, следует учитывать, что есть факторы, которые могут снизить качество измерения:

Чтобы показания были максимально точными, следует учитывать, что есть факторы, которые могут снизить качество измерения:

Некорректно спаяны провода.
Есть электрический шум.
Утечка уже произошла.
Термоэлектрическая неоднородность.

Чтобы избежать вышеупомянутых проблем, рекомендуется соблюдать следующие установки:

Использовать большую по толщине проволоку.
Позаботиться об отсутствии температурных перепадов на участке.
Следить, чтобы проволока не испытывала натяжения и не колебалась.
Использовать датчики только в рабочем температурном разбросе.

Если на определенном участке вам необходимо применить термопару из тонкой проволоки, в остальных местах необходимо сделать ее максимально прочной и толстой.

Установленные в плитах термопары отвечают не только за качественную работу, но и за безопасность работы техники. В случае ее повреждения необходимо срочно произвести замену.

Сделать это можно и самостоятельно, но лучше всего вызвать газовщика. Помните: газовая плита — источник повышенной опасности, и при ее использовании нужно неукоснительно соблюдать правила эксплуатации.

Для чего нужна термопара в газовом котле

Термопара (она же термоэлектрический термометр) – это контрольно-измерительный модуль, вырабатывающий при нагреве слабое напряжение, которого достаточно для удержания электромагнитного клапана подачи газа в открытом положении. По-сути, термопара нужна исключительно в целях безопасности: как только по каким-либо причинам (например, вследствие обратной тяги) в топочной камере котла прекратится горение, термопара не сможет удерживать клапан подачи газа в открытом состоянии, подача топлива прекратится, утечка газа в помещение будет предотвращена.

На фото стандартное местоположение термопары в газовом котле. Ее можно отличить по медной трубке.

Помимо газовых котлов, термоэлектрический датчик используется в бытовых газовых плитах, печах, водонагревателях. Поэтому при выборе необходимо отбирать термопару именно для газовых котлов, а точнее для конкретной модели котлоагрегата или автоматики (обычно это итальянская автоматика EuroSit 630 и ее аналоги).

Термопара

Согласно определению международного стандарта, термопара представлена двумя соединенными проводниками, используемыми в составе устройства, измеряющего температуру. Осталось добавить: материал проволочек выбирается различного знака коэффициентов термоэдс. Достигается максимальная разность потенциалов. Точность измерений напрямую определена величиной измеряемого параметра. Поскольку приборы демонстрируют абсолютные, относительные погрешности.

Распространенной термопарой считают изделие алюмеля (– 17,3 мкВ/ºС), хромеля (+ 24 мкВ/ºС). При температуре спая 300 ºС изделие выдает на контакты напряжение 12 мВ. Цифровой измеритель оценивает значение согласно полученному результату, газовая плита отрабатывает необходимые операции. В простейшем случае термопара определяет наличие огня конфорки. Огонь гаснет – срабатывает предохранительный клапан, перекрывающий подачу газа. Реализуется концепция безопасного пользования плитой.

Иногда точного измерения температуры не требуется, схема организована на цифровом компараторе, сравнивающем напряжение термопары с заданным уровнем. Порог перейден – происходит срабатывание схемы. Дальнейшие действия газовой плиты определены алгоритмом, заложенным разработчиками.

Термопары применяются в бытовой технике из-за беспримерной надежности, дешевизны, отказоустойчивости. Действительно, как может сломаться обыкновенный провод. Порвется – недолго срастить. Место пайки восстанавливается запросто. Газовая плита с термопарой надежно работает, ремонтопригодна.

Немалую роль играет аспект унификации. Термопара алюмель-хромель легко заменяется другой аналогичной. Сплавы легко приобрести по отдельности, можно своими руками изготовить измеритель температуры для газовой плиты. Немаловажный критерий маркетинговой привлекательности оборудования.

Видя простоту, покупатель готов потратить деньги. Монтаж несложен. Проложить пару проводов под силу каждому. Пару слов о назначении термопары.

Как работает термопара в газовой плите

Для приготовления пищи в быту зачастую применяются газовые плиты, в которых устанавливаются специальные устройства контроля температуры. За счет ряда преимуществ для измерения используется термопара. Как правило, одно упоминание об этом незамысловатом устройстве вызывает ряд трудностей в понимании его назначения и принципа работы. Поэтому в данной статье мы рассмотрим назначение и принцип действия термопары для газовой плиты.

Что такое термопара?

Термопара представляет собой датчик, преобразующий изменение температуры в электрический сигнал. В дальнейшем электрическая энергия от такого датчика участвует в работе электроники и автоматики плит, газовых котлах и колонках. При изменении электрического потенциала на концах термопары в определенных пределах происходит блокировка газконтроля и горение в газовой плите прекращается. Такое устройство позволяет, как поддерживать подачу газа к пламени горелки, так и прерывать его подачу в аварийных ситуациях.

Физически термопара представляет собой электрический контакт между двумя проводниками из различных материалов. Такой контакт может обеспечиваться посредством:

Пайки – обеспечивает хороший контакт для легкоплавких материалов;
Сварки – обеспечивает наиболее точные измерения, но и наиболее энергоемкий процесс при изготовлении контакта, хорошо подходит для тугоплавких материалов;
Обжима – наиболее простой способ, но обеспечивает достаточно низкую точность, поскольку при температурном расширении и сужении нарушается плотность контакта.

В зависимости от параметров работы газовых колонок или плит применяются соответствующие способы соединения проводников. Следует отметить, что термопара плиты – это сам контакт, в то время, как все остальные составляющие (провода, экран, выводы и т.д.) представляют собой термометр.

Устройство, принцип работы и основные типы

Термопара это классический термоэлектрический преобразователь, который используется для измерения температуры, в различных областях промышленности, науки, медицины, а также в автоматических системах управления и контроля газовых котлов, плит и колонок.

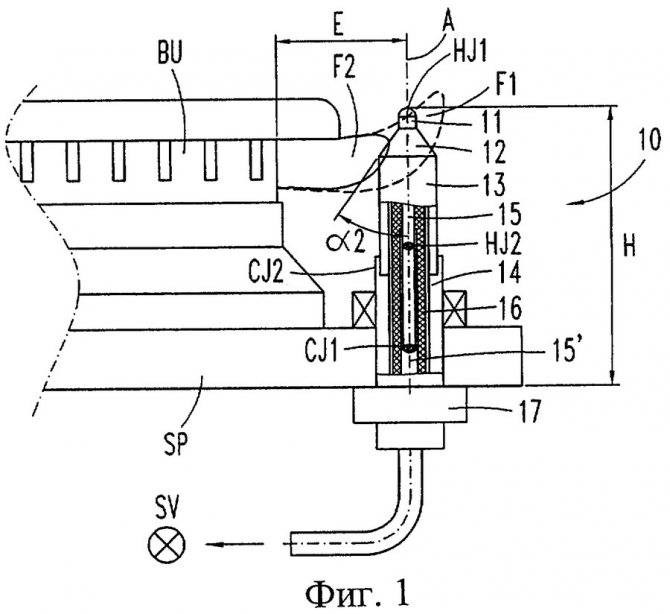

Устроена она очень просто и легко может быть изготовлена самостоятельно. Два проводника из различных материалов соединяются в кольцо. Одно из мест соединения помещается в зону измерения, а второе подключаются к измерительному прибору или преобразовательному устройству.

Фото 1: Термопара для устройства газового контроля

Принцип действия термопары основан на термоэлектрическом эффекте или как его еще называют эффекте Зеебека. Оно заключается в том, что на стыке двух соединенных в кольцо проводников из разных металлов появляется напряжение. Если температура мест спайки одинакова — разность потенциалов нулевая. Но стоит один из спаев поместить в область с более высокой или более низкой температурой, появляется напряжение отличное от нуля и пропорциональное разнице температур. Коэффициент пропорциональности различен для разных металлов и называется коэффициентом термо-ЭДС.

Фото 2: Конструкция и принцип действия термопары

Основные материалы для изготовления термопар – благородные и неблагородные металлы. Большинство сплавов из них имеют довольно экзотические названия, которые очень популярны у составителей различных кроссвордов и сканвордов. В зависимости от того какие пары металлов используются при изготовлении, термопары делятся на несколько типов. Ниже приведена таблица с их основными видами, обозначениями и характеристиками:

В системах автоматики газовых колонок, плит и котлов обычно используются термопары ТХА из хромель-алюмеля (тип K), ТХК из хромель-копеля (тип L), ТЖК из железа и константана (тип J). Датчики выполненные из сплава благородных металлов предназначены для высоких температур и в основном находят применение в литейном производстве и другой тяжелой промышленности.

Фото 3: Газовая горелка «Сахалин» для отопительных котлов и печей

Некоторые модели работающие на твердом топливе, например такие как твердотопливный котел отопления «Lemax» Forward могут комплектоваться газовыми горелками, в которых для защиты от утечек газа применяются термопары.

Советы

Эксплуатация и последующий ремонт термопары, должен проводится с соблюдением техники безопасности.

Необходимо своевременно реагировать на утечку газа. Даже новая газовая защита может не сработать. Такое случается по причине попадание в затворное седло мусора. Мусор появляется в системе подачи газа из-за некачественного ремонта труб.
Запрещается охлаждать термоэлемент водой. Резкий перепад температуры может разрушить образующие ток стержни.
Запрещается эксплуатировать термопары с налипшей пищей, нагаром. Инородные покрытия сохраняют высокую температуру. После отключения плиты, затворный механизм не сработает, что приведет к утечке газа.
После замены элемента нужно контролировать его работу в течение нескольких дней.
Запрещается приобретать детали от неизвестных производителей, подделки низкого качества. За новой парой лучше обратиться в специализированный магазин или сервис компании производителя газовой плиты.
Если есть сомнения в том, что самостоятельно удастся проверить или заменить термопару, лучше доверить это специалистам, отвезти плиту в сервис.

Замена термопары легкий, но очень ответственный процесс. Не стоит пренебрегать простыми правилами безопасности.

Зачем газовой плите термопара?

Газ в горелке плиты разжигается спичками, ручной пьезозажигалкой либо встроенным электроподжигом. Потом пламя должно гореть само без участия человека, пока топливо не будет перекрыто вентилем.

Однако нередко огонь на газовой варочной панели или в духовке гаснет в результате порыва ветра либо выплеска воды из закипевшей кастрюли. И тогда, если рядом в кухне никого нет, метан (либо пропан) начинает поступать в помещение. В итоге при достижении определенной концентрации газа происходит хлопок с пожаром и разрушениями.

Термопара контролирует в горелке наличие открытого огня, а при его отсутствии в течение полуминуты–минуты перекрывает подачу газ, чтобы предотвратить трагедию

Рабочая функция термопары – контроль наличия пламени. Пока газ горит, температура на кончике контрольного устройства доходит до 800–1000 0С, а нередко и выше. В результате возникает ЭДС, которая держит газовый электромагнитный клапан на патрубке к горелке в открытом состоянии. Конфорка работает.

Однако при исчезновении открытого огня термопара перестает выдавать ЭДС на электромагнит. Происходит перекрытие крана и подачи топлива. В итоге газ не попадает в кухню, не скапливаясь в ней, что и исключает возникновение пожара от подобной нештатной ситуации.

Термопара – это простейший температурный датчик без каких-либо электронных устройств внутри. В нем нечему ломаться. Он может лишь прогореть от длительного использования.

С полным набором датчиков, предназначенных для контроля и безопасности работы газовой колонки, ознакомит следующая статья, полностью посвященная этому интересному вопросу.

Прогорание термопары обычно происходит лишь в газовых котлах и бойлерах, работающих постоянно. В газовых плитах рассматриваемые термодатчики газконтроля служат до замены по 20–30 лет

Среди достоинств термопар:

простота устройства и отсутствие ломающихся механических или перегорающих электрических элементов;
дешевизна прибора – порядка 800–1500 рублей в зависимости от модели газовой плиты;
длительный срок эксплуатации;
высокая эффективность контроля температуры пламени;
быстрое перекрытие газа;
простота замены, которую можно выполнить своими руками.

Сколько-либо значимый недостаток у термопары один – сложность ремонта прибора. Если термопарный датчик неисправен, то его проще заменить на новый.

Чтобы отремонтировать подобное устройство, необходимо сварить или спаять при высокой температуре (около 1 300 0С) два разных металла. В быту дома добиться таких условий крайне сложно. Гораздо проще под замену купить новый контрольный блок для газовой плиты.

Как ее проверить?

Безопасность вашего дома – исправный датчик термопары. Несколько раз в год термопаре необходима обязательная проверка и регулировка. Для этого приглашайте мастера, который сделает безопасный и точный анализ устройства.

Во время проверки показаний термопары учитывайте качество измерений самого устройства, систематически проверяя его работу.

Причины некорректной работы термопары:

неправильно проведенная спайка двух металлических стержней;
присутствие электрического шума;
вы чувствуете запах газа, происходит утечка;
термоэлектричество неоднородно.

Чтобы устранить эти проблемы, во время установки устройства следует:

выбирать термопару с толстой и большой проволокой;
не допускать температурного перепада;
не допускать натяжения и колебания металлической проволоки;
использовать датчик, который имеет рабочий температурный разброс.

Проверять исправность термопары нужно, следуя пошаговой инструкции.

Термопара имеет два конца. При проверке один из них нужно нагреть пламенем от запальника, а второй – при помощи гайки закрепить на резьбу клапана (электромагнитного).
Следующий этап заключается в ее отделении от котла. Потом нужно обеспечить стабильное пламя. Для этой цели также используется и газовая конфорка. Но эксперты советуют использовать пламя свечи.
Кончик устройства погружается в пламя, он должен находиться на уровне примерно 1 см над пламенем. Здесь нужно помнить, что огонь нагревает устройство практически до половины, поэтому лучше держать его за кончик.
Далее используется тестер, который определяет милливольты. Подключается он к выходному контакту и к корпусу самой термопары.
Если термопара исправна, то через 30 секунд после нагрева результат будет составлять от 17 до 25 мВ. А вот если этот показатель не превышает минимальный порог, то это означает, что она неисправна.

О том, как заменить термопару на газовой плите, вы можете узнать далее.

Готовить на газовой плите или работающей на газу варочной поверхности так же просто, как на обычных электрических конфорках. Даже использование газового духового шкафа какие-либо проблемы вызывает крайне редко. Но у многих сразу встает вопрос о безопасности такого оборудования, ведь «голубое топливо» взрывоопасно.

Увидеть свое жилье разрушенным в результате взрыва газообразного горючего вряд ли кому хочется. Чтобы предотвратить подобную трагедию, применяется такое устройство, как термопара в газовой плите. Она представляет собой основной элемент системы контроля исправности самого популярного газового прибора.

Согласитесь, что в случае с природным газом теме снижения рисков пожаров и взрывов уделять приходится особое внимание. В представленном нами статье приведены и детально описаны правила эксплуатации бытового оборудования, перерабатывающего газ

полезную информацию мы дополнили ценными рекомендациями.

Альтернативный вариант

Ну да, есть ещё и альтернативный вариант, в некоторых случаях более простой – полное отключение этой системы. Лично я считаю, что это должен быть прям вообще крайний случай, если вы никак не можете купить нужную вам запчасть (термопару или электромагнитный клапан).

Тут есть несколько вариантов; расположу их от самых простых и рукожопских к более серьёзному:

Найти способ временно зафиксировать кнопку газ-контроля в нажатом положении – что-нибудь подоткнуть, прикрутить и т.д.
Почти то же самое, но более красиво – в нужном месте отрезать кнопку, вдавить её внутрь и вклеить какую-нибудь затычку в её отверстие на супер-клей. Будет снаружи смотреться цивильно, проблема решена.
Разобрать плиту, разобрать цилиндр и вытащить пружину/клапан. Возможно, зафиксировать его там как-то, типа наматывания на него изоленты, фумленты, заклеивания и т.д.

На ютубике по этому делу есть куча видосов, например, вот:

Но лучше, конечно, не поскупиться, не полениться и починить его: как видите, это не так уж и сложно!
