Разновидности термостойкого провода

Разновидности термостойких проводов

Термостойкий провод

Так как провода могут использоваться в разных условиях, требования к ним также будут отличаться. Каждая модель будет иметь свою стойкость к неблагоприятным факторам и условиям эксплуатации. Эти особенности нужно учитывать при выборе оптимального проводника. Популярными видами проводников для подключения являются РКГМ, ПРК, ПРКС, ПАЛ и другие.

Перечисленные модели хорошо переносят высокотемпературный режим. При нулевом и отрицательном значении температуры используются другие проводники.

РКГМ

Самым используемым термостойким проводом является РКГМ. Он обладает следующими характеристиками:

  • напряжение до 660 В;
  • площадь разреза от 0,75 кв.мм. до 120 кв.мм;
  • температурный диапазон от -60° до +180°С;
  • 1 жила;
  • минимальное время эксплуатации при соблюдении требований составляет 8 лет;
  • инертен к перепадам атмосферного давления;
  • стойкость к образованию плесени;
  • выдерживает вибрации, механические воздействия, солнечное излучение, радиацию.

MVV

Провод термостойкий MVV

Термостойкий провод MVV может переносить температуры до +500°С в течение продолжительного времени. Он устойчив к воспламенению, но хуже работает при низких температурах.

Характеристики:

  • работает в электросетях до 500 Вт;
  • сечение от 1 кв.мм. до 25 кв.мм;
  • одножильный;
  • рабочие температуры от -60° до +500° С.

Применение – электроприборы и мощное оборудование, горячий цех, бани, производственные помещения с наличием химических элементов. Также используется в нагревательных компонентах.

ПРКА

ПРКА

Провод жаростойкий с медной жилой в основе и кремнийорганической резиновой оболочкой применяется в помещениях с повышенной влажностью. К ним относятся ванные, бани, парилки, бассейны, производственные цеха и другие виды объектов нестабильным микроклиматом.

Основные параметры:

  • номинальное напряжение до 660 В;
  • сечение от 0,5 кв.мм. до 2,5 кв.мм;
  • температурный режим от -60° до +180°С;
  • одножильный.

Не поддерживает горение. Нет галогенов в оплетке.

ПРКС

ПРКС

Многожильный провод высокотемпературный ПРКС расшифровывается как медный соединительный проводник с кремнийорганической изоляцией.

Параметры:

  • работает до 380 В;
  • поперечное сечение от 0,75 кв.мм. до 10 кв.мм;
  • температуры от -60° до +180°С. Возможно кратковременное использование до 250°С;
  • количество жил от 2 до 5;
  • используется в варочных цехах, банях и других объектах с экстремальными условиями.

Используется данная модель при высоких температурах со скачками до +250°С. Не выделяет токсичных веществ. Многожильный провод может применяться для передачи электроэнергии до 30 кВт.

ПВКВ

ПВКВ

Маркировка жаропрочного провода:

  • П – провод;
  • В – применение для выходных концов электромашин;
  • КВ – двухслойная изоляция из кремнийорганической резины.

Параметры:

  • напряжение до 400 В;
  • площадь сечения от 0,5 кв.мм. до 95 кв.мм;
  • рабочая температура до 200°С;
  • количество жил – одна и более;
  • применяется в одиночной прокладке в помещениях, шахтах, туннелях;
  • не плавится, не горит;
  • устойчив к скачкам атмосферного давления.

ПМТК

ПМТК

Расшифровка провода показывает, что он является термоустойчивым и имеет защиту из кремнийорганического материала. Работает в электросетях до 660 В и температурах до +200 градусов Цельсия. В продаже можно найти одножильные и многожильные проводники с сечением до 4 кв.мм.

Активно используется в местах с повышенной опасностью возгорания. Можно ставить в банях, саунах, горячих цехах, на производстве. Выдерживает температуры до 180°С.

Характеристики термостойкого провода ПРКА

Расшифровка маркировки

Провод марки ПРКА относится к термостойкому монтажному и расшифровывается следующим образом:

  • П – провод, выполненный с медной жилой;
  • РК – оболочка из кремнийорганической (силиконовой) резины, она не содержит галогенов, при этом имеет пропитку в виде противогнилостного состава;
  • А – обладает повышенной твердостью (здесь буква «А» означает далеко не алюминий, как могло подумать большинство, ведь жила изготавливается в данном проводнике из меди).

Конструктивные особенности

Конструкция ПРКА представляет собой токопроводящую жилу, которая скручена из ряда медных проволок (это можно увидеть на фото ниже).

Изоляцию (оболочку или оплетку) изготавливают из кремнийорганической резины, она может быть зеленой, белой, красной, желтой, синей, черной, коричневой.

Имеется разновидность провода ПРКА-Т. Буква «Т» означает тропическое исполнение; он применяется при фиксированном монтаже в электроплитах, жаровых шкафах, а также прочих электронагревательных приборах, используемых в быту. Характеристики ПРКА более подробно рассмотрим далее.

Основные параметры

Приведем главные технические характеристики провода ПРКА:

  1. ТУ 16-505.317-76 (изготовление проводника регламентируется стандартом 26445 – 85).
  2. Количество жил: одна (при маркировке не указывается, поскольку одна жила применяется во всех ПРКА по умолчанию).
  3. Минимальное сечение провода – 0,5 мм 2 , максимальное – 2,5 мм 2 . Далее будет представлена более подробная таблица поперечных сечений, включающая вес и возможные размеры (все параметры – номинальные).
Сечение жилы, мм 2Толщина изоляции (радиальная), ммНаружный диаметр, ммМасса одного киломметра, кг
0,50,62,18,7
0,750,62,311,6
1,00,62,514,0
1,50,62,819,5
2,50,83,730,3

Важно знать! Величина нижнего предельного отклонения от толщины оболочки составляет десять процентов. Значение верхнего отклонения – величина ненормируемая, однако не рекомендовано превышение величиной наружного диаметра предельного отклонения

В свою очередь, величина верхнего предельного отклонения от наружного диаметра составляет двадцать процентов. Нормирование нижнего предельного отклонения отсутствует.

Помимо вышеуказанного, важно отметить следующие технические характеристики:

  • температура окружающей среды, в которой можно использовать этот провод, находится в пределах от +180°С до -60°С;
  • максимальная рабочая температура: +180°С;
  • ПРКА можно эксплуатировать при 98% уровне влажности воздуха при температуре 35° C;
  • переменный ток, частота 50 Герц, рабочее напряжение 660 В;
  • испытательное переменное напряжение частотой 50 Герц (в течение пяти минут) – 2500 Вольт;
  • импульсное напряжение – от 4 до 5,6 тыс. Вольт;
  • сопротивление изоляции составляет не меньше 100 МОМ*км;
  • строительная длина провода от 200 м;
  • обладает следующими важными свойствами: сохраняет форму, эластичен, упруг, весьма прочен, при этом радиус изгиба составляет 2 наружных диаметра;
  • изоляция ПРКА устойчива к продавливанию, а также ей не страшно воздействие плесневого грибка;
  • провод не распространяет горение, обладает малым дымо- и газовыделением, поэтому устойчив к озону, а также солнечной радиации;
  • срок службы – более 10 лет.
  • осуществлять монтаж можно при температуре воздуха не менее -15°С.

Данный провод изготавливает ни один завод-изготовитель, при желании можно найти множество таких производителей

Между тем, практически каждый завод готов предоставить гарантию на использование проводника в течение полутора лет, что немаловажно. О лучших производителях кабеля в России мы рассказывали в отдельной статье

Область применения

Рассмотрим, где используется провод ПРКА. Основное его назначение – применение для подключения в «экстремальных» местах, где имеется повышенная температура воздуха и влажность, к примеру, в бане, сауне, сушильной камере, а также для подключения электронагревательных бытовых устройств (как было указано выше в описании ПРКА-Т), электрических двигателей, электрических каминов, осветительных и отопительных приборов с большой мощностью. Эксплуатировать ПРКА в таких достаточно жестких условиях как раз и позволяют его технические характеристики.

Напоследок рекомендуем просмотреть полезное видео, в котором рассмотрены термостойкие провода (в том числе и марка ПРКА), а также область применения каждого варианта исполнения:

Вот мы и рассмотрели основные технические характеристики провода ПРКА, расшифровку маркировки и возможные сечения проводника. Надеемся, предоставленная информация была для вас полезной и понятной!

Будет интересно прочитать:

Расшифровка и структура провода РКГМ

Для того чтобы определиться с основными характеристиками провода, давайте разберемся, а из чего же собственно он состоит. В этом нам помогут аббревиатура его названия, а также краткий обзор его структуры.

Расшифровка РКГМ

Прежде всего, давайте разберемся с его аббревиатурой. Ведь только одно это уже скажет немало знающему человеку о характеристиках провода.

Расшифровка аббревиатуры проводов РКГМ

Итак:

  • Первой буквой в обозначении любого провода должна быть «А». Это означает, что токопроводящая часть провода изготовлена из алюминия. Если этой буквы нет, как в нашем случае, то это значит, что токопроводящая часть изготовлена из меди. А это уже хорошо, так как медь обладает более высокими параметрами электропроводности и лучшими механическими характеристиками.
  • Вторая буква у нас Р. Она указывает на тип изоляции провода. В нашем случае — это резиновая изоляция.
  • Третья буква «К» указывает на особенности резины, применяемой для изоляции. «К» обозначает кремнийорганическая. Иногда ее еще называют силиконовой резиной. Именно эта особенность резины и придает ей многие положительные качества.

Класс гибкости провода

  • Следующая буква «Г» указывает на гибкость провода. Как говорит инструкция, провод можно называть гибким, если он принадлежит как минимум к четвертому классу гибкости. Согласно ГОСТ 22483-77 всего таких классов 6 — и чем выше класс, тем выше гибкость провода.
  • Последней буквой в обозначении является «М». Она говорит нам о дополнительной оплетке провода, которая в нашем случае выполнена из стекловолокна. Для придания ему более качественных характеристик, стекловолокно дополнительно пропитывают лаком и эмалью.

Таблица сечений проводов РКГМ

После буквенной маркировки, обычно указывается цифра. Она обозначает сечение изделия. Например, РКГМ 25 — провод с сечением в 25 мм2. Вообще, данный тип провода выпускается с номиналами от 0,75 мм2 до 120 мм2, и производится только одножильным.

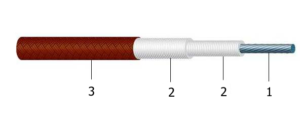

Структура провода РКГМ

Еще больше о характеристиках провода мы сможем понять, если подробно разберем его структуру и материалы, используемые для его создания. Тем более что для данного провода применяются не совсем стандартные материалы.

Итак:

  • Для любого провода в первую очередь важны его электрические качества в плане проводимости электрического тока. Как мы уже выяснили выше, РКГМ провод выполнен из меди. И он имеет не менее чем четвертый класс гибкости. А что это значит?
  • Класс гибкости четыре обозначает, что токоведущая часть представляет собой не единое целое, а скручена из отдельных проволок. Такая конструкция позволяет проводу многократно изгибаться без потери своих механических и электрических свойств.
  • Кроме того, понятно, что чем большее количество проволок свито в один провод при одинаковом сечении, тем более подвижной будет токоведущая жила.

Нормы минимального сечения отдельных проволок для проводов РКГМ

  • Именно поэтому ГОСТ нормирует минимальный диаметр каждой отдельной проволоки в проводе разного сечения. Например, возьмем РКГМ 1,5 — провод с классом гибкости 4. Для него диаметр каждой отдельной проволоки должен быть не выше 0,41 мм. А для провода сечением в 10 мм2, этот норматив уже будет 0,53 мм.
  • Но данное правило применимо для всех гибких проводов. Далеко не все из них имеют резиновую кремнийорганическую изоляцию. В ней-то и кроется главная особенность провода. Такая изоляция не проводит электрический ток даже при температуре в 200⁰С. Для сравнения: обычная резина становится проводником уже при 120-150⁰С.

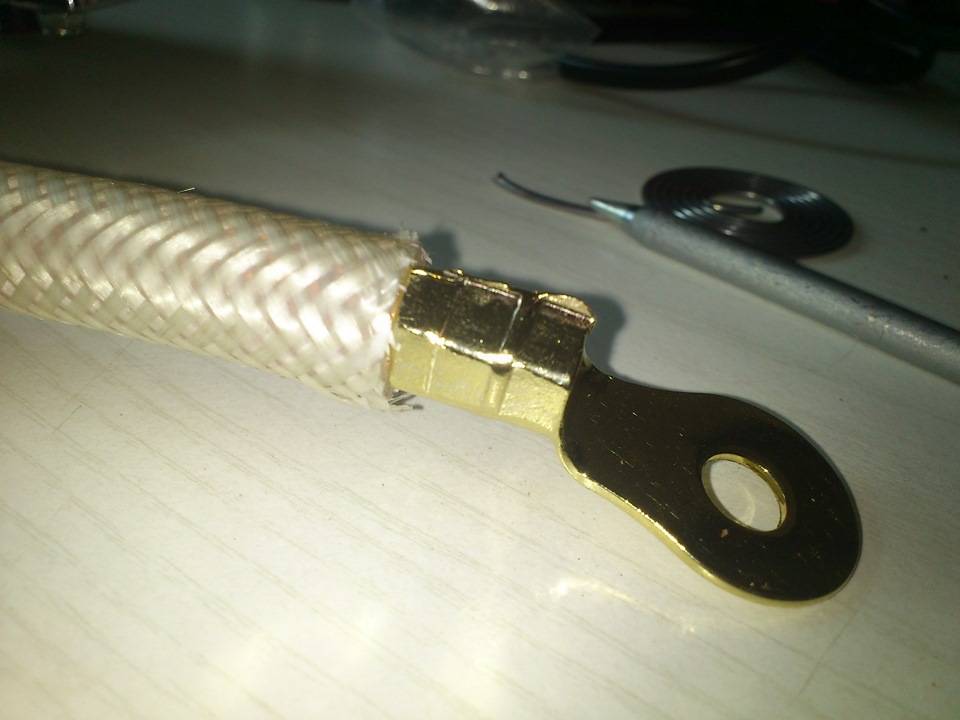

На фото: пример использования РКГМ для выводов двигателей

Еще одним положительным моментом является то, что при горении, которое наступает только при температуре в 600-700⁰С, такая изоляция не выделяет токсичных веществ. И даже если изоляция сгорит, то оставшийся на проводе диоксид кремния может выполнять роль диэлектрика как на видео.

Зависимость толщины изоляции от сечения провода

  • Толщина изоляции зависит от сечения провода. Обычно она составляет от 0,6 до 2 мм.
  • Кроме самой изоляции, провод имеет еще и оплетку из стекловолокна. Эта оплётка пропитывается смесью глифталевого лака и кремнийорганической смолы. Такая пропитка позволяет стекловолокну выдерживать температуры до 250⁰С, а также повышает механические характеристики самой оплетки.

Сфера использования

Основные места применения ПРКСа там, где проводку без специальной защитной изоляции использовать недопустимо: присутствуют высокие температуры, есть возможность механического или биологического воздействия на провод, наблюдается повышенная влажность, а также другие «неблагоприятные» условия эксплуатации. Все возможности провода прописываются в документах, на основании которых он был произведён.

Провод ПРКС в бане

Зачастую кабель применяют для подключения и соединения частей электрических плит и духовок, электрических каминов и печей. В банях и саунах данный кабель просто незаменим. Кроме того, его могут использовать и в горячих производственных цехах, прачечных и подвалах.

На сегодняшний день налажено производство ПРКС различных цветов, в том числе и под «дерево» – специально для деревянных строений, в которых нежелательно выделять цветом электрическую проводку.

Таким образом, ПРКС является универсальным кабелем для передачи электрической мощности от распределительного щита до конечного потребителя, как в промышленности, так и в частном домохозяйстве. Наличие различных расцветок его внешнего изоляционного материала обязательно удовлетворит даже самого взыскательного заказчика.

Функциональные зоны в бане

Парная делится на 4 области, в каждой из которых размещаются свои типы оборудования:

  1. В первой зоне монтируют печи или электрокаменки.
  2. К проводке второй части парной не предъявляются особые требования.
  3. Устанавливаемое в третьей зоне оборудование должно быть устойчивым к перепадам температур. Для электрификации используют кабели, выдерживающие нагрев до +180 °С.
  4. В четвертой зоне размещают только управляющие блоки печей, например, термодатчики. Подводимые к ним кабели должны выдерживать нагрев до +170 °С. Контроллеры должны останавливать работу печи при повышении температуры в парилке до + 140 °С.

Свойства

РКГМ — провод, отличающийся уникальными свойствами. Основные:

  1. Повышенная прочность. Резина оплетки изготовлена на силиконовой основе, что исключает повреждения изделия даже при сильном изгибе. Кроме того, изделие выдерживает большие нагрузки и показывает высокую устойчивость к повреждению на разрыв.
  2. Стабильность работы. Эффективность применения РКГМ не снижается вне зависимости от давления окружающей среды, механических воздействий, вибраций или иных влияний. Провод сохраняет технические качества и гарантирует работоспособность электроприемника. В процессе использования провод не рвется, не боится деформаций и сберегает первоначальную форму.
  3. Термостойкость. Выше отмечалось, что плюс РКГМ — способность выдерживать мощные термические воздействия. В процессе изготовления изоляции использованы специальные комплектующие, сохраняющие качество даже при высокой температуре. Нагрев провода не сказывается на его функциональности и не приводит к возгоранию. В случае превышения установленной температуры больше 250 градусов Цельсия РКГМ все равно не загорается.
  4. Стойкость к вредным воздействиям. Практика показала, что изделие не боится появления грибка или плесени при прокладке в условиях повышенной влажности. Оплетка имеет специальную структуру и пропитана особыми составами, позволяющими монтировать изделие в бане, сауне или на улице. РКГМ можно использовать для подключения техники во влажных помещениях без опасности для ее работоспособности.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Все про штепсельные розетки, классификация, степени защиты, критерии выбора, особенности установки

Свойства провода можно описывать долго, но указанные параметры лучше всего характеризуют его качество.

Другие виды кабеля

При желании возможно выбрать другой вид кабеля из 6 описанных ниже.

ПВКВ

Еще один вариант термостойкого силиконового кабеля — ПВКВ. Аббревиатура означает: П — провод, В — вывод электромашины, КВ — изолятор из двух слоев кремнийорганического материала. ПВКВ используется в производстве обмоток класса «H» для машин, которые эксплуатируются без отрицательного воздействия масел или других агрессивных химических материалов. ПВКВ сохраняет эксплуатационные свойства при температурах до 180 градусов выше нуля. ПВКВ отличается высокой влагоустойчивостью.

Техническая особенность ПВКВ — повышенная гибкость токоведущей жилы, которая способна выдерживать до двух десятков изгибов. Провод устойчив как к высокому, так и к низкому атмосферному давлению, а также к его резким перепадам. ПВКВ хорошо противостоит вибрационным и другим механическим воздействиям (например, ударам). Изоляция позволяет применять его в пожароопасных местах, поскольку данный проводник не горюч. Так как ПВКВ устойчив к грибку и плесени, его можно использовать во влажных помещениях, в том числе в банях и подвалах.

ПРКА

Расшифровывается аббревиатура следующим образом: П — провод из меди, РК — кремнийорганический материал изоляции, пропитанный противогнилостной смазкой, А — высокая твердость. ПРКА используется при установке электрических обогревательных установок, электродвигателей, а также при прокладке проводки в сушильном оборудовании, банях и саунах.

Изолятор не имеет в своем составе галогенной составляющей, не горит, устойчив к грибку и плесени, не разрушается под воздействием ультрафиолетового излучения, практические не выделяет газов. Изоляционный слой способен сохранять эксплуатационные качества при температурах до 180 градусов выше нуля и уровне влажности до 98 %. Проводник отличается высокой стойкостью ко множественным изгибам.

ПАЛ

Буквы в маркировке несут следующую информацию: П — провод, А — асбест в качестве материала, Л — лакированная поверхность. Токопроводящие жилы покрыты одним слоем асбеста, пропитанного кремнийорганическим лаком.

Провод отличается особенно высокой устойчивостью к повышенным температурам, выдерживая воздействие 300-градусного тепла в течение 3 тысяч часов подряд. Однако следует иметь в виду, что уже при 250 градусах выше нуля изоляционный материал начинает выделять токсины, опасные для здоровья человека. Тем не менее, для электропроводки в бане или сауне ПАЛ — отличный выбор, так как материал сохраняет полную экологическую безопасность в пределах от минус 50 до плюс 200 градусов по Цельсию.

ПАЛ отличается высокой механической прочностью, устойчивостью к истиранию, воздействию агрессивных химических сред (бензина, лакокрасочных материалов, толуола и т.д.). Провод устойчив к изгибам и может эксплуатироваться даже после двух десятков циклов изгиба.

ПМТК

Расшифровка аббревиатуры: П — провод, М — монтажный, Т — термически устойчивый, К — кремнийорганический материал изоляционного слоя. Используется при установке оборудования специального назначения. К примеру, ПМТК часто применяется в обогревателях, электрических плитах и печах. Нередко можно встретить ПМТК в банях и саунах.

ПМТК содержит многопроволочную токоведущую жилу из меди. Такой проводник отличается стойкостью к ультрафиолетовому излучению, может эксплуатироваться в помещениях со 100 % уровнем влажности при температурах от минус 60 до плюс 200 градусов по Цельсию. Изоляционный материал ПМТК не горюч.

ПНБС

Этот тип термостойких проводов используется только для неподвижной прокладки и сохраняет эксплуатационные характеристики при температурах до 150 градусов выше нуля. Применяется в банях, саунах, электрических печах и обогревателях.

Провод содержит токоведущие жилы из меди, которые изолируются кремнийорганической резиной. Кабельная оболочка изготавливается из фторсилоксановой резины. В отличие от стандартных проводов, ПНБС можно присоединять непосредственно к электронагревательным приборам.

ПРКС

Основное применение провода в изоляционном слое из кремнийорганической резины — влажные жаркие помещения, к каковым относятся бани и сауны. Кабельная оболочка также производится из кремнийорганического материала. ПРКС отличается высокой гибкостью, устойчивостью к механическим воздействиям и агрессивным химическим средам. ПРКС способен выносить температуру до 250 градусов выше нуля, при этом не выделяя каких-либо токсинов. Благодаря многожильному содержимому, по одному кабелю можно передавать до 30 кВт электроэнергии.

Термостойкие провода. Как выбрать и их разновидность

Эксплуатация кабельно-проводниковой продукции происходит в разных условиях. Одним из таких условий является воздействие на электро-проводниковую продукцию высоких температур. Как уберечь проводник от таких воздействий.

Речь в статье пойдет о такой разновидности проводниковой продукции, как термостойкие провода и часто используемые места их применения.  Такие провода широко используются в быту (сауны, бани, электропечи, электроплиты) и в промышленности (горячие цеха и прочие места).

Разновидности термо-проводов несколько. Чем же они отличаются и как выбрать самый подходящий для вас?

Различаются они характеристиками, условиями эксплуатации и соответственно ценой. Давайте разберемся, какие бывают.

Разновидности термостойких проводов

Провод ПРКА.

ПРКА состоит из жесткой медной жилы и кремнийорганической изоляционной защитной оболочки (резины). Цвет оболочки может быть разнообразный. Буква «А» означает, что провод обладает повышенной твердостью.

Провод SIF.

Состоит из особо мягкой медной жилы и покрыт силиконовой изоляцией. Он медный, гибкий, термостойкий, не распространяющий горение. Температурный диапазон от -60 до +180 С⁰.

Провод РКГМ.

Состоит из гибкой медной жилы кремнийорганической изоляции и покрыт оплеткой из стекловолокна.

«P» означает, что это резиновый материал.

«К» означает, что это изоляция из кремнийорганического материала (силикона).

«Г» это гибкий не бронированный провод.

«М» — наружная оплетка из стекловолокна.

Характеристики:

  • напряжение номинальное (Uн) — 660 В;
  • рабочая температура (С⁰) — от -60 до +180;
  • сечение жилы (мм²) — 0,75 – 120.

Провод ПВКВ.

ПРКВ состоит из гибкой медные жилы и покрыть двойной кремнийорганической изоляции. Эксплуатируется при температуре не выше 180 С⁰, влагоустойчивый. Предназначен для выводов обмотки электродвигателей «Н» класса.

«П» означает, что это провод.

«В» – используется для выводов электродвигателя.

«КВ» – это кремнийорганическая изоляция.

Провод ПАЛ.

Имеет наиболее сложную конструкцию. Он состоит из гибкой медные жилы, далее он покрывается асбестовой изоляцией и сверху в качестве защитного материала накладывается оплетка из асбестовой пряжи.

Термостойкие провода для бани (сауны)

Если же вам необходим провод для прокладки электропроводки в помещениях с повышенной температурой, например, бани или сауны (это касается парных отсеках), то вам подойдут четыре проводника, любые из тех, что описаны выше, кроме ПРКА.

Для прокладки в остальных помещениях, где нет высокой температуры подойдут обыкновенные провода, типа ВВГнг, NYM. Единственно, что нужно сделать – это тщательно изолировать провод от древесины, из которой построена сама баня.

Если вам нужна электропроводка в местах, где нет никаких механических воздействий (ударов, вибраций) в таком случае выбираете SIF, либо ПВКВ. SIF из них более гибкий, более дешевый.

Если же проводка будет в том месте, где возможно будут проходить какие-либо удары или вибрации, то вам подойдет РКГМ и ПАЛ.

Если у вас есть какие-то особые хитрые сгибы, то лучше взять SIF, так как он обладает особо гибкой жилой.

Наиболее выгодны из всех этих вариантов это провод ПРКА.

Термостойкие провода для электроплиты (электропечей)

Различные конструкции проводов обусловленное отличие в их цене и свере применения.

Если вы хотите выбрать провод для того, чтобы прокладывать его жарочных шкафах, в печках, либо во внутренних соединениях в осветительных приборах, то вам подойдет абсолютно любой из всех этих пяти проводников описанные в этой статье, с условием, что ПРКА вам подойдет в местах, где нет особых изгибов, так как у него жёсткая жила.

РКГМ стоит дешевле, но максимальная температура воздействия на него не более 180 С⁰, ПАЛ стоит дороже, однако он уже выдержит до 200 С⁰.

Таблица применения термостойких проводов

МаркаПрименение
Электроплиты, печи, шкафы, светильникиЭлектропроводка (сауны, бани)Выводные концы электродвигателя
ПАЛ+++
ПВКВ+++
РКГМ+++
SIF++
ПРКА+
МаркаОсобенности
Напряжение, ВЧастота, ГцТmax, С⁰Удар, вибрацияМаслоБензин
ПАЛ66050200++
ПВКВ660400180
РКГМ660400180+
SIF50050180+
ПРКА66050180+

Какие бывают проблемы

Прежде чем приступить к монтажу проводки или подключению электроустановок, провод подвергается проверке на целостность и отсутствие обрыва жилы.

Данная операция проводится с помощью прибора «мультиметра»:

  • для приведения прибора в рабочее состояние контактные щупы подключаются к соответствующим гнездам: черный — «com», красный — VΩ;
  • переключатель переводится к указателю «проверка диодов»;
  • проверяется работоспособность прибора путем контакта щупами между собой: должен сработать звуковой сигнал «прозвонка»;
  • теперь щупы прикладываются к концам провода (бережная транспортировка проводника и его хранение происходит в скатках, с выведенными для проверки концами).

Вам это будет интересно Описание акустического кабеля

Обратите внимание! Звук зуммера сигнализирует о целостности токоведущей жилы, отсутствие сигнала — признак обрыва. Как правильно хранить и транспортировать провод


Как правильно хранить и транспортировать провод

Сравнительный анализ с другими одножильными медными установочными проводами

РКГМ, как и ПРКА имеет медную жилу и кремнийорганическую резиновую оболочку. Буква «Г» означает «гибкий» — это первое отличие от своего аналога. Существуют и другие отличия:

  • сечение РКГМ от 0,75 мм² до 120 мм²;
  • наличие дополнительной верхней оплетки из стекловолокна, покрытого лаком;
  • не рекомендуется к использованию в холодных условиях.

В пользу ПРКА выступает сравнительно низкая цена (разница примерно в 30%) и больший рабочий ресурс (10 лет против 8). В свою очередь РКГМ может похвастать большей гибкостью и возможностью подключения более мощных машин и механизмов.

Еще одним конкурентом рассматриваемого изделия, является одножильный медный ПМТК. Он обладает некоторыми преимуществами в плане эксплуатационных параметров и более длительным сроком службы (около 25 лет). Также он имеет более широкий спектр применения. Единственным значительным минусом ПМТК можно назвать его высокую стоимость: в 3 раза дороже, чем ПРКА и почти в 2 раза дороже, чем РКГМ. Экранированная модификация с двойной изоляционной оболочкой, может иметь стоимость, превышающую цену ПРКА до 7 раз.

Описание основных параметров

Из наиболее важных характеристик можно выделить:

  • номинальное напряжение 660 В (переменное) и 1000 В (постоянное);
  • частота переменного тока 400 Гц;
  • рабочая температура от -40С до +50С (марка КГ, про температуру остальных разновидностей мы говорили выше);
  • максимально допустимый нагрев жил не более 75оС;
  • минимальный радиус изгиба 8 наружных диаметров;
  • максимальная строительная длина при поперечном сечении жил до 35 мм2 составляет не менее 150 метров и при сечении больше 50 мм2 не менее 125 метров;
  • гарантийный срок эксплуатации 6 месяцев;
  • срок службы 4 года;
  • усилие на разрыв 1 мм2 не более 19,6 Н;
  • электрическое сопротивление изоляции не менее 50 МОм*км.

Из остальных технических характеристик кабеля КГ можно выделить расчетную массу, и наружный диаметр проводника

Чтобы Вы наглядно смогли увидеть эти параметры для каждого отдельного размера продукции, предоставляем во внимание данную таблицу:

Кабель Olflex HEAT 350 SC 350 1×35 (0091360)

  • Код товара 1658029
  • Артикул —
  • Производитель LAPP
  • Покупателям
    • Способ оплаты
    • Доставка
    • Акции
    • Скидки и баллы
    • Адреса магазинов
    • Договор оферты
  • Компания ЭТМ
    • О компании
    • Сервис iPRO
    • Электрофорум
    • ЭТМ Вакансии

Центр поддержки и продаж

  • Электрика
  • Свет
  • Крепеж
  • Безопасность
  • Повышение квалификации
  • Часто задаваемые вопросы
  • Нашли ошибку?
  • Центр обращений

2021 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Термостойкий провод: до 400 градусов, одножильный и с жаропрочной изоляцией

Влияние различных негативных факторов может угрожать целостности и работоспособности электромонтажных средств. По этой причине устанавливаются специальные термостойкие провода.

Они имеют дополнительный изоляционный слой, выполненный из невоспламеняющегося материала. В зависимости от модели провод будет обладать разными параметрами.

Выбор лучшего варианта зависит от того, где он будет проложен.

MVV

Термостойкий провод MVV может переносить температуры до +500°С в течение продолжительного времени. Он устойчив к воспламенению, но хуже работает при низких температурах.

Характеристики:

  • работает в электросетях до 500 Вт;
  • сечение от 1 кв.мм. до 25 кв.мм;
  • одножильный;
  • рабочие температуры от -60° до +500° С.

Применение – электроприборы и мощное оборудование, горячий цех, бани, производственные помещения с наличием химических элементов. Также используется в нагревательных компонентах.

ПРКА

Провод жаростойкий с медной жилой в основе и кремнийорганической резиновой оболочкой применяется в помещениях с повышенной влажностью. К ним относятся ванные, бани, парилки, бассейны, производственные цеха и другие виды объектов нестабильным микроклиматом.

Основные параметры:

  • номинальное напряжение до 660 В;
  • сечение от 0,5 кв.мм. до 2,5 кв.мм;
  • температурный режим от -60° до +180°С;
  • одножильный.

Не поддерживает горение. Нет галогенов в оплетке.

ПВКВ

Маркировка жаропрочного провода:

  • П – провод;
  • В – применение для выходных концов электромашин;
  • КВ – двухслойная изоляция из кремнийорганической резины.

Параметры:

  • напряжение до 400 В;
  • площадь сечения от 0,5 кв.мм. до 95 кв.мм;
  • рабочая температура до 200°С;
  • количество жил – одна и более;
  • применяется в одиночной прокладке в помещениях, шахтах, туннелях;
  • не плавится, не горит;
  • устойчив к скачкам атмосферного давления.

Самая распространенная сфера применения ПВКВ – подключение выводных концов электроустановок на переменное напряжение величиной в 660 В или 1140 В, а также выводов отмотки класса Н. Может эксплуатироваться при повышенной влажности и пожароопасности.

Свойства термостойких кабелей

Строение термостойкого провода

Термостойкие изделия обладают улучшенной защитой по сравнению с классическими проводниками. Это привело к тому, что срок службы подобных электромонтажных устройств значительно возрастает.

Кабель может покрываться такими видами защиты, которые позволят устанавливать его даже в местах с высоким риском бактериальных или химических разрушений.

Защитный слой является стойким к образованию грибка, плесени и других культур на поверхности кабеля.

Кабель лучше переносит высокие температуры. При холоде может треснуть защитное покрытие, из-за чего проводник станет непригодным для дальнейшего использования.

Покупая устройство, нужно заранее ознакомиться с его характеристиками, чтобы не ошибиться в условиях эксплуатации конкретной модели.

Область использования

Использование термостойкого провода в проводке бани

Провод теплостойкий многожильный предназначается для использования в таких эксплуатационных условиях, когда обычный проводник монтировать нельзя. Подбирается провод термостойкий в зависимости от интенсивности воздействия внешних факторов.

Основными областями применения термостойких проводов являются:

  • Прокладывание электропроводки внутри помещения, особенно в зданиях с высоким риском пожарной опасности.
  • Прокладка кабелей на улице. Здесь на проводник будут действовать факторы окружающей среды – погодные условия, осадки, прямые солнечные лучи.
  • Обмотка электроустановок и машин переменного тока.
  • Установка проводов для высоких температур в среде с химическими веществами или бактерицидной угрозой, а также риском возникновения плесневелых грибов.
  • Монтаж в объектах, в которых наблюдаются резкие температурные скачки.

Термопровод с оплеткой или уплотнением можно использовать для соединения компонентов электроплит, электропечей. Также можно устанавливать дополнительную трубку для провода с целью защиты от повреждений или загрязнения.

Популярными ошибками в выборе кабеля являются неверное определение сечения и покупка изделий неподходящего температурного диапазона

По этой причине важно заранее продумать, где будет проложен кабель, и замерить необходимые величины

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
