Для чего предназначены токоизмерительные клещи?

Как пользоваться измерительными клещами

Получить значение основных электрических параметров можно с помощью определенных приборов. Одним из таких устройств являются специальные клещи, позволяющие снимать показатели без разрыва цепи.

Данные «умные» приборы очень часто используются, так как позволяют получать несколько видов параметров. Приобрести измерительные клещи можно практически в любом специализированном магазине, где также сразу можно получить консультацию к их применению.

Основные характеристики

Измерительные клещи представляют собой специальный механизм, позволяющий определить силу переменного тока без разрыва основной цепи.

Состоит данное изделие из нескольких основных компонентов:

• магнитопроводов, которые могут определенным образом открываться и смыкаться;
• переключателя диапазонов;
• дисплея;
• выходных разъемов для щупов;
• кнопки фиксации токовых измерений.

Измеряющие клещи можно также применять в качестве обычного мультиметра, что делает их конструкцию универсальной. На каждом виде устройства должно быть указано категорию безопасности и величину максимально измеряемого тока.

Существует несколько видов клещей, что позволяет использовать их в определенных сетях.

Проведение измерений

Работа с измерительными клещами не представляет особой сложности, но требует выполнения основных правил безопасности. Перед тем как приступать, обязательно следует надеть защитные перчатки и обувь, а под ноги постелить диэлектрический коврик.

Процесс измерения состоит из нескольких этапов:

1. Сначала следует установить определенный диапазон измерения. Он зависит от того в какой сети вы работаете и какие параметры планируете получать. Более подробно об этом можно узнать в инструкции производителя.
2. Затем, нажав специальную кнопку, открываем магнитопроводы и обхватываем ими один проводник. Выполнять замеры можно для постоянного и переменного тока (все зависит от модели устройства).
3. После этого располагаем клещи перпендикулярно проводу и снимаем показатели с экрана.

Если вы попытаетесь замерять, таким образом, показания проводки от розетки, тогда вы должны увидеть 0. Этот показателя правильный, так как токи фазного и нулевого проводников аннулируют друг друга.

Если же вы увидели другое значение, то это указывает на утечку.

Измерять таким способом можно даже относительно малые показатели, что очень практично.

Нюансы использования токоизмерительных клещей можно узнать из этого видео:

Как выбрать типоразмер токоизмерительных клещей

Большинство современных исполнений способны регистрировать также значения таких характеристик электрической цепи как напряжение, частота, мощность, ёмкость и сопротивление. Однако при помощи клещей можно определять  температуру (от датчиков или термопар), а также использовать их для  быстрого испытания сопротивления «выдержать/не пройти», в результате которого можно определить, замкнута или разомкнута цепь. При проведении теста на непрерывность, если цепь замкнута, прибор подаёт звуковой сигнал, поэтому смотреть на дисплей не нужно.

Позиции выбора, которые должны приниматься во внимание:

1. Требующийся диапазон измерений.
2. Какими должны быть размеры и конфигурация зажимов/челюстей.
3. Какой класс защиты требуется.
4. Какой должна быть точность измерения.
5. Каким набором аксессуаров комплектуется устройство.
6. Соответствуют ли клещи нормам безопасности для проведения работы.

Как замерить параметр безопасно? Вне зависимости от степени защищённости прибора от внешних опасностей, работать с клещами необходимо только в защитных рукавицах, как показано на рисунке 5.

Долговечность данного измерительного устройства  зависит также от строгого соблюдения инструкций изготовителя, а также от сроков периодической поверки техники в специальных лабораториях.

Рисунок 4. Рабочая панель токоизмерительных клещей DT202

Рисунок 5. Как правильно удерживать токоизмерительные клещи во время замеров

Пример использования клещей для измерений силы тока в однофазной сети показан на рисунке 6, а процедура калибровки — на рисунке 7.

Рисунок 6. Установка клещей для измерения параметров однофазной  сети

Рисунок 7. Процесс калибровки токоизмерительных клещей

При необходимости приобретения данных измерительных устройств, необходимо обращаться в организации, имеющие лицензию на данный род деятельности. Токоизмерительные клещи от сертифицированных производителей — это гарантия точности и качества прибора, возможность его своевременного ремонта или замены.

Разновидности токовых клещей: определяемся что лучше

Токоизмерительные клещи выпускаются разных видов. Наиболее популярными являются цифровые модели, но встречаются также стрелочные устройства. Какие особенности имеют эти инструменты, выясним далее.

1. Стрелочные — их еще называют аналоговыми, так как в качестве отображающего дисплея используется стрелочный указатель. В конструкции стрелочных токоизмерителей применяется одновитковый трансформатор, к выводам которого подключен амперметр. Модели такого плана сейчас практически не встречаются в продаже, так как это устаревшие модификации. Достоинством таких устройств является возможность наглядного контроля измерительного процесса. Высокая чувствительность стрелочного указателя к механическим колебаниям приводит к искажению результатов, поэтому для предотвращения получения неверных значений, необходимо жестко зафиксировать прибор. Недостатком аналоговых приборов является необходимость пересчета получаемых результатов, умножив их на коэффициент преобразования.
2. Цифровые — они отличаются от стрелочных не только наличием ЖК-дисплея, но еще и отсутствием необходимости проведения перерасчетов. На дисплее отображаются уже готовые результаты. Большинство моделей имеют встроенную функцию отображения не только силы тока, но и мощности. В приборе заложен алгоритм закона Ома, по которому осуществляется автоматический расчет.
3. Высоковольтные — классические измерительные клещи предназначены для измерения силы тока в цепях с напряжением до 1000 Вольт. Однако специалисты используют также приборы для работы в сетях с напряжением выше 1000В. Такие клещи называются высоковольтными, и отличаются они от стандартных тем, что состоят из удлиненных рукояток с улучшенной изоляцией. Такая конструкция исключает необходимость приближения оператора к высоковольтным проводам. К тому же такие устройства предназначены для работы только в цепях с переменным напряжением.

Нужно отметить, что высоковольтные приборы классифицируют на виды по количеству рукояток. Они бывают:

• одноручные — имеют одну хорошо заизолированную рукоятку с рычагом для раскрытия магнитопровода (предназначены для работы с электроустановками напряжением до 1 кВ), а их основное преимущество — возможность пользоваться одной рукой;
• двуручные — обычно такие установки позволяют работать в сетях с напряжением от 2 до 10 кВ. Размер изолированной части составляет 38 см, а рукоятки — 13 см. Пользоваться ими необходимо двумя руками.

Это интересно! В конструкции многих измерительных клещей имеется такая клавиша, которая называется DATA HOLD. Многим интересно, для чего она нужна и какие задачи выполняет. Ее предназначение заключается в фиксации снятых показаний. К примеру, у вас получилось разместить внутри клещей провод, но при этом показания прибора не видны. Чтобы их зафиксировать, как раз и используется такая клавиша.

Инструкция по применению

Практически все токовые клещи, присутствующие сегодня на рынке, являются цифровыми. Давайте подробно рассмотрим, как пользоваться токоизмерительными клещами. Разберём это на примере цифрового и аналогового прибора.

Цифровые клещи М266

Прибор является профессиональным. Состоит из цифрового табло на жидких кристаллах, на котором отражаются все измеряемые показатели, кругового поворотного переключателя. На его шкале нанесены основные параметры пределов измерений и их значения в нужном диапазоне. Основной рабочей частью прибора являются сами клещи (клещи — трансформатор).

На рисунке выше изображена панель управления цифровыми токоизмерительными клещами М266.

А на рисунке ниже — поставляемая комплектация этого прибора.

Прибор имеет пределы измерений по току – 20А, 200А и 1000А Цифровые измерительные клещи М266 снабжены мультиметром с щупами. С их помощью можно проводить измерение напряжения до 1000 Вольт постоянного и 750 вольт переменного тока. Прибором можно проверить исправность полупроводниковых диодов, использовать прибор для прозвонки электрических цепей, измерять температуру. Данные токовые клещи могут измерять ещё и сопротивление изоляции проводников до 2000 МОм.

Про токоизмерительные клещи M266 видео смотрите ниже:

Аналоговые клещи Ц4501

Этот измерительный прибор использует для проведения замеров те же принципы физики, что и цифровые клещи, но его функциональность несколько ниже. Прибор имеет пределы измерений по току – 10А, 25А, 100А, 250А и 500А, по напряжению 30В и 600В, по сопротивлению 2кОм. Но он не может измерять сопротивление изоляции и температуру. По всем остальным показателям он не уступает цифровому прибору.

Как проводить измерения

Для того чтобы провести измерение цифровыми токоизмерительными клещами необходимо выполнить следующие операции:

• Включить прибор и выставить поворотный переключатель в нужный вам сектор предела измерений;
• Завести проводник между магнито-несущими трансформаторными клещами;
• Дождаться появления результатов измерения на табло.

Проводя работы по измерению напряжения и силы тока в электрических сетях с помощью измерительных токовых клещей необходимо помнить про следующие тонкости такой работы:

• В случае если параметры, выводимые на табло прибора не корректны – убедитесь в том, что правильно выбрали измерительный диапазон для работы с прибором. При проведении измерений со стрелочным прибором, стрелку может «зашкаливать»;
• Для того чтобы использование измерительного прибора дало максимально точные результаты рекомендуется воспользоваться следующим способом измерения: возьмите в клещи несколько витков измеряемого проводника (это надо делать, предварительно обесточив данный проводник и проверив отсутствие напряжения индикатором), а после подачи напряжения полученные результаты измерения поделите на количество витков, таким образом, полученный результат будет наиболее точно отражать реальный рабочий ток;
• Строго соблюдайте все меры безопасности при работе с цепями, находящимися под напряжением.

А если вы работаете электриком и таких замеров необходимо сделать десяток?

Принцип работы токовых клещей таков. Ток, протекающий через провода, создает электромагнитное поле. Поскольку в токовых клещах находится ферромагнитная катушка, при обхвате провода клещами создается электродвижущая сила (ЭДС) по закону электромагнитной индукции. На основе законов электромагнитной индукции прибор выдает соответствующие показания.

К недостатку прибора можно отнести невысокий класс точности в зависимости от положения самих клещей. Но в основном показания страдают из-за маленьких токов (также могут повлиять на показания блуждающие токи от соседних источников). При замерах больших токов показания высвечиваются более точные.

Часто прибор делают в виде мультиметра с основным его функционалом. Таким образом, можно измерить ток обычным способом (прибор также имеет входа под щупы). С помощью переключателя можно выбирать несколько режимов измерения напряжения цепи и сопротивление отдельных компонентов.

ElektroMaster.org Ремонт и обслуживание бытовых электроприборов своими рукамиСоветы, руководства..

Яндекс.Директ

Амперметр — прибор для измерения силы тока в амперах. Шкалу амперметров градуируют в микроамперах, миллиамперах, амперах или килоамперах в соответствии с пределами измерения прибора.

В электрическую цепь амперметр включается последовательно с тем участком электрической цепи, силу тока в котором измеряют; для увеличения предела измерений — с шунтом или через трансформатор.

(Примером амперметра с трансформатором являются «токовые клещи»

Амперметр

Токовые клещи — Амперметр для бесконтактного измерения больших токов, позволяет измерять силу тока бесконтактным способом с высокой точностью, не прерывая подачу электроэнергии потребителям.

При измерении силы тока щупы клещей, в которых вмонтированы ферритовые сердечники, как бы обхватывают проводник, оставаясь полностью изолированными от открытых участков проводов.

Важно

За счет образования ферритами колебательного контура при протекании тока по проводнику возникает магнитная индукция, значение которой прямопропорционально силе тока, протекающей по проводнику.

Это значение регистрируется токовыми датчиками токоизмерительных клещей  и преобразуется в значение силы тока, которое либо высвечивается на дисплее токовых клещей (если он конструктивно предусмотрен), либо выдает значение на внешний мультиметр через выносные щупы. В зависимости от модификации, токовые клещи  могут производить измерения силы как постоянного тока, так и переменного.

Токовые клещи

Общая характеристика

Наиболее распространены амперметры, в которых движущаяся часть прибора со стрелкой поворачивается на угол, пропорциональный величине измеряемого тока.

Амперметры бывают магнитоэлектрическими, электромагнитными, электродинамическими, тепловыми, индукционными, детекторными, термоэлектрическими и фотоэлектрическими.

Магнитоэлектрическими амперметрами измеряют силу постоянного тока; индукционными и детекторными — силу переменного тока; амперметры других систем измеряют силу любого тока. Самыми точными и чувствительными являются магнитоэлектрические и электродинамические амперметры.Принцип действия

Принцип действия магнитоэлектрического прибора основан на создании крутящего момента, благодаря взаимодействию между полем постоянного магнита и током, который проходит через обмотку рамки. С рамкой соединена стрелка, которая перемещается по шкале. Угол поворота стрелки пропорционален силе тока.

Электродинамические амперметры состоят из неподвижной и подвижной катушек, соединённых параллельно или последовательно. Взаимодействия между токами, которые проходят через катушки, вызывает отклонения подвижной катушки и соединённой с нею стрелки. В электрическом контуре амперметр соединяется последовательно с нагрузкой, а при высоком напряжении или больших токах — через трансформатор.

В материале частично использована информация с wikipedia.org

Популярные модели

Разница в цене может быть обусловлена как использованием раскрученного бренда, так и материалами, применяемыми для изготовления прибора. Рассмотрим самые востребованные токоизмерительные клещи из представленных на рынке РФ.

Mastech 266

Mastech модель M266

Существует три модификации этих токовых клещей M266, M266C и M266F. Дополнительные буквы С и F в названии моделей говорят о возможности измерения температуры и частоты. По форме, цвету и иным параметрам модели не отличаются.

Страна – производитель – Гонконг. Все токоизмерительные клещи серии М266 измеряют:

1. Переменный ток — до 1000 Ампер;
2. Переменное и постоянное напряжение — до 1000 Вольт;
3. Сопротивление – до 2 Мом;
4. Проверка диодов

Ко всем моделям поставляются качественные электрощупы с хорошим контактом в приборе. Удобная кнопка «Hold» для фиксирования показаний на экране под большим пальцем. Стоимость моделей:

M266 – 30$
;

М266С (с термометром) – 31,50$
;

М266F (с измерением частоты) – 31,50$
.

Ресанта DT 266

Клещи Ресанта DT 266

Китайские токоизмерительные клещи низкого качества, имещие ряд функциональных недостатков:

• Щупы быстро ломаются в местах соединения кабеля и штекера.
• Слабая пылезащита прибора приводит к загрязнению изнутри экрана. Если прибор используется в условиях повышенной запыленности – экран со временем становится нечитаемым.
• Люфт при раскрытии клещей со временем приводит к неточному соединению губок, а это приводит к неточностям в измерениях.
• Отсутствует подсветка экрана. Невозможно работать в помещении со слабым освещением.
• Погрешность прибора не соответствует заявленной и составляет около 5%, что недопустимо для такого мультиметра.
• Скорость реагирования очень низкая по сравнению с аналогами. Замер напряжения длится 2-5 секунд, замер силы тока – 6-8 секунд.
• Мелкие обозначения на передней панели прибора. Сложно разобрать что именно написано. Краска, с помощью которой нанесены обозначения легко стирается и через полгода работы переключать можно только по памяти или глядя на инструкцию

В целом, прибор предназначен для использования только в условиях высоких напряжений, где нет необходимости в высокой точности измерений:

1. Напряжение постоянное/переменное – 1000/750 вольт;
2. Прозвонка соединений;
3. Сопротивление – до 2Мом

Неоспоримым плюсом этой модели является цена 10,50$
, но учитывая, что срок службы такого прибора не превысит одного года активной эксплуатации, а за это время вам придется пару раз покупать к нему дополнительные щупы – удовольствия от его использования вы не получите.

Fluke 376

Клещи Fluke 376 с датчиком iFlex

Один из лучших приборов в данном сегменте. Американское качество разительно отличается от всего остального, представленного на рынке. Высокая точность измерений (от 0,1%), защищенность от пыли и приспособленность к работе в экстремальных условиях делают эти клещи самыми популярными среди профессиональных электромонтажников.

Особенностью прибора является специальный датчик iFlex – который поставляется в стандартной комплектации. С его помощью можно проверить ток в тех кабелях, из за сечения или расположения которых их нельзя схватить клещами. Датчик подключается в разъем снизу.

Использование iFlex для измерений

Прибор снабжается качественными электрощупами, которые подключаются к тому же разъему. Дисплей белый, показания считываются легко, присутствует подсветка и кнопка Hold, «замораживающая» показания в нужный для вас момент. Измерения:

1. Переменный/постоянный ток – 1000 ампер;
2. Ток с помощью датчика iFlex – 2500 ампер;
3. Напряжение (переменное/постоянное) – 1000 вольт;
4. Частота 5 – 500 герц;

Для замера больших токов, как правило, применяют бесконтактный метод, — особыми токовыми клещам. Токовые клещи – измерительное устройство, имеющее раздвижное кольцо, которым охватывают электропровод и на индикаторе прибора отображается величина протекающего тока.

Превосходство подобного метода бесспорно, — чтобы замерить силу тока нет нужды разрывать провод, что в особенности немаловажно при измерении больших токов. В данной статье приводится описание токовые клещи постоянного тока
, которые вполне возможно сделать своими руками

Описание конструкции самодельных токовых клещей

Для сборки устройства понадобится чувствительный датчик Холла, к примеру, UGN3503. На рисунке 1 изображено устройство самодельной клещи. Необходим, как уже сказано, датчик Холла, а так же, кольцо ферритовое диаметром от 20 до 25 мм и крупный «крокодил», к примеру, подобный как на проводах для запуска (прикуривания) автомобиля.

Ферритовое кольцо необходимо точно и аккуратно распилить либо разломить на 2-е половинки. Для этого ферритовое кольцо необходимо сначала подпилить алмазным надфилем или пилкой для ампул. Далее, поверхности разлома ошкурить мелкой шкуркой.

С одной стороны на первую половинку ферритового кольца приклеить прокладку из чертежного ватман. С другой стороны на другую половинку кольца наклеить датчик Холла. Приклеивать лучше всего эпоксидным клеем, только нужно проследить, чтобы датчик Холла хорошо прилегал к зоне разлома кольца.

Следующий шаг – соединяем обе половинки кольца и обхватываем его «крокодилом» и приклеиваем. Теперь при нажатии на ручки «крокодила» ферритовое кольцо будет расходиться.

Для чего предназначены электроизмерительные клещи?

Прибор отличается наличием клещевого зажима, расположенного в верхней части прибора. Это позволяет измерять ток и напряжение бесконтактным способом. Некоторые типы рассматриваемых приборов (например, Fluke 325) могут и больше, например, устанавливать в непрерывном режиме значение текущего сопротивления проводов. Это облегчает поиск неисправностей и их последующий анализ.

Положительная особенность токоизмерительных клещей – возможность производить измерения, не отключая от энергоснабжения диагностируемый участок цепи. В отличие от типового цифрового мультиметра, возможно без дополнительных переналадок измерять все параметры для переменного и постоянного тока, правда, точность отсчёта будет ниже.

Клещи включают в себя следующие блоки:

1. Челюстной зажим, который размещают вокруг проводника.
2. Тактильный барьер, защищающий пальцы оператора от возможного поражения током.
3. Узел удержания показаний, фиксирующий значение измеряемого параметра на экране дисплея до сброса.
4. Панель настройки, которая позволяет изменять количество определяемых характеристики и меру точности показаний.
5. ЖК-экран.
6. Устройство для высвобождения клещей (опционально).
7. Отсек для установки питающего элемента 9В.

Среди кнопок управления – подсветка, кнопка «максимум-минимум», выбор прочих функций. В некоторых моделях имеются входные USB-гнёзда для подключения сторонних гаджетов.

Геометрические размеры челюстного захвата от модели к модели изменяются, так что для правильного выбора следует уточнить, какой размах замера будет чаще всего востребован.

Как выбрать токовые клещи

При выборе устройства в первую очередь необходимо руководствоваться задачами, которые вы перед ним ставите. Если вам нужно проводить замеры только переменного тока, то присмотритесь к моделям с электромагнитным датчиком, они менее дорогие и отлично выполняют свою функцию с высокой точностью.

Для домашнего использования лучше подойдут недорогие универсальные токоизмерители – тестеры с датчиком Холла, такие устройства способны полноценно заменить обычный мультиметр «цешку» в быту и обязательно должны быть у каждого электрика.

Для профессионального использования необходимо рассматривать приборы в более дорогом ценовом сегменте, поверенные и зарегистрированные в Госреестре СИ. Такие приборы способны выдавать максимально точный результат, как правило они оснащены вспомогательными элементами, такими как выносные клещи или двойной датчик Холла.

Приборы профессионального назначения измеряют в более широком диапазоне, способны мерить с наименьшей погрешностью. Зачастую такие устройства способны проводить расчеты без подключения к компьютеру, имеют множество других полезных функций, а также у таких устройств в комплекте предусмотрен чехол либо сумка. Из известных производителей можно выделить: Mastech, MULTI, Uni Trend, Fluke, APPA, АКИП, МЕГЕОН.

2+

Как измерить малый ток — полезная «хитрость»

На корпусе прибора показаны пределы измерений, ниже которых он не реагирует. Можно ли все-таки измерить эти малые токи? В принципе, да. Для этого необходимо увеличить мощность электромагнитного поля.

Если по проводнику идет мощность с 1 зарядом, то два таких провода дадут уже 2 заряда и так далее. Добиться этого можно простым способом. Клещи раздвигают, вокруг одной клешни обвивают провод столько раз, во сколько хотят увеличить его мощность.

Затем клещи закрывают и производят замер. Чтобы получить исконный результат, полученное число делят на число витков.

Этим же способом можно примерно замерить утечку тока, только в этом случае используют не один провод, а весь кабель. Как уже выше было рассмотрено, в этом случае происходит измерение не протекающего тока, а расхождение между током в фазном проводе и в нулевом.

При нормальных условиях эти токи должны быть равны, но если где-то плохая изоляция и часть тока «уходит» в землю, то в фазном проводнике ток будет больше, а в нулевом меньше. Эту разницу прибор заметит.

Для того чтобы измерить ток небольшой величины, необходимо несколько раз намотать провод на зажим. Чтобы узнать протекаемый по проводу ток нужно полученное значение разделить на количество намотанных витков. Чем больше витков, тем будет выше точность измерений.

Видео работы и инструкция

Работа прибора основана на законе электро-магнитной индукции,когда проходящий ток создает вокруг себя электрон-магнитное поле, которое, при определенных условиях и качественных измерениях, дает объективную картину силовой составляющей тока.

Конструкция токоизмерительных клещей для всех практически одинакова. В ее состав входят:

• подпружиненный магнитопровод разъемного типа;
• многовитковая катушка, создающая ЭДС (электродвижущая сила);
• диапазонный переключатель для работы с разными силами тока;

Для разной силы токов используются различные рукоятки и держатели. Для приборов низковольтного измерения рукоятки отсутствуют, а удержание происходит за корпус, который является диэлектриком. При более высоких значениях измеряемой среды – рукоятки с полной, иногда двойной, изоляцией измерительной цепи а оператора. Разделение токоизмерительных клещей происходит по мощности и по строению рукояток.

Вопрос цены

Опять же, различия по ценовому признаку особенно ярков прослеживаются при сравнении российской и зарубежной продукции. В линейках бюджетных решений отечественных компаний можно найти модели за 1-2 тыс. руб. Более качественная аппаратура, которую можно использовать в решении профессиональных задач, оценивается в 3-4 тыс. руб. К слову, в этом же диапазоне находятся бюджетные иностранные измерительные клещи. Цена профессиональных приборов от Fluke или Sturm может достигать 6-7 тыс. Это уровень той же беспроводной техники, которая отличается и высокой точностью замеров, и долговечностью.

Виды

Сегодня на рынках электрооборудования можно найти великое множество вариаций и модификаций тококлещей. Однако, здесь не стоит руководствоваться принципом «лучше то, что дороже», ведь с самые дорогие модели вдоль и поперек напичканы великим множеством функций, о назначении которых не знают даже профессиональные электрики, не то, что простые обыватели. Для использования в быту, дома достаточно приобрести устройство, способное измерить ток, напряжение и сопротивление. Однако слишком экономить на таком девайсе не стоит, ведь можно напороться на низкокачественный китайский экземпляр, который может иметь высокую погрешность измерений, плохой корпус с неприятным запахом и торчащим клеем. Давайте разберемся, какие виды устройств можно найти в магазинах и для чего они могут быть пригодны.

Различные модели электроклещей

Высоковольтные токовые клещи

Конечно, в быту наиболее распространены модели тококлещей, которые способны измерять ток до 1 тысячи вольт. Однако, в промышленных условиях нередко появляется необходимость изучать параметры тока величиной выше 1000 В. Именно для таких ситуаций были сделаны высоковольтные тококлещи. По сути, их конструкция ничем не отличается от других моделей этих устройств, однако они имеют очень высокую и надежную изоляцию, чтобы защитить измеряющего человека от травм.

Токовые клещи с мультиметром

Этот девайс, пожалуй, самый современный из всех имеющихся на рынке электроприборов на данный момент. Этот как кофе 3в1, только из мира электричества! Этот небольшой прибор содержит в себе великое множество функций: он способен, помимо базового измерения тока, получать данные о напряжении, емкости, частоте, сопротивлении. В таких девайсах, как правило, минимальная погрешность измерения. Они могут измерять ток в очень широких диапазонах. Если существует необходимость наблюдения за формой сигнала, в этом устройстве предусмотрен аналоговый выход для подключения осциллографов.

Вам это будет интересно Проверка IGBT транзисторов

Клещи-мультиметры

Цифровые токовые клещи

Данное устройство отличается высокой степенью автоматизации. Имеется в виду, что оно способно само определять необходимые режимы в зависимости от внешних условий, а также устанавливать точные пределы измерения. Как правило, они имеют бесконтактный тестер напряжения и цифровой удобный дисплей с функцией подсветки, изготавливаются в надежном прорезиненном корпусе.

Некоторые из таких девайсов способны также, как и предыдущий тип, получать данные о напряжении, емкости, частоте, сопротивлении, температуре, скважности, проверять диоды, производить «прозвонку» цепей. Имеют функцию «Data hold»: можно сохранять полученные измерения после открытия клещей, вести журнал данных

Работают от обычных батареек, имеют очень небольшой размер и вес (порядка 200-300 грамм). Прекрасно подходят для электромонтажных работ.

Тококлещи со стрелочным индикатором

Такие электроклещи можно по праву называть праотцами всех вышеописанных подвидов. В этом устройстве впервые был использован принцип трансформатора для измерения постоянного и переменного тока. В них место удобного цифрового дисплея данные отображаются на стрелочной механический панели, из-за чего они значительно проигрывают в удобстве и простоте использования. Однако, они имеют маленькую погрешность измерений, из-за чего не потеряли свою популярность и конкурентоспособность на рынке в наш век цифровых устройств.

Стрелочные тококлещи

Назначение и виды токоизмерительных клещей

Токоизмерительные клещи — пожалуй, единственный инструмент, позволяющий измерять ток в цепи, не разрывая ее. Различаются они по устройству, функциональности, максимальному измеряемому напряжению и типу измеряемого тока (постоянный либо переменный). Так какими же могут быть наши клещи и как они работают?

Одноручные токовые клещи

Начнем, пожалуй, с известных многим одноручных клещей — по сути это мультиметр (чаще всего) с дополнительным токовым датчиком. Пользоваться такими клещами довольно просто — для этого достаточно перевести переключатель в режим амперметра, развести клещи и свести их, заключив проводник внутри кольца. Сила тока в этом проводнике высветится на цифровом индикаторе.

Для измерения силы тока в труднодоступных местах на некоторых моделях предусмотрена кнопка фиксации результата.

Такие одноручные клещи рассчитаны на сравнительно низкое (до 1000 В) напряжение и, в силу своей компактности и удобства в использовании, наиболее подходят для применения в бытовых условиях.

Помимо одноручных выпускаются также двуручные, предназначенные для работы с напряжением от 2000 до 10000 В.

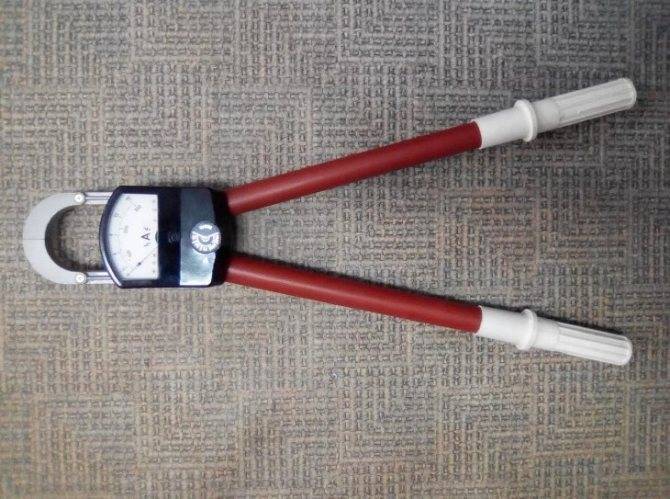

Двуручные токовые клещи

Работать одной рукой с такими клещами уже не получится. Столь неудобная в применении конструкция придумана неспроста. Дело в том, что по технике безопасности токоизмеряющие устройства, предназначенные для измерений свыше 1 кВ, должны иметь длину изоляторов не менее 38 см, а рукояток — не менее 13 см. К счастью, в быту такие напряжения практически не встречаются, поэтому работать с двуручными клещами придется немногим.

Как уже было сказано, помимо максимального измеряемого напряжения, измерительные клещи различаются также по типу измеряемого тока. Каковы различия между ними и как узнать, для тока какого типа предназначен тот или иной прибор? Это на самом деле несложно — по маркировке на корпусе (сейчас имеются ввиду клещи высокого или хотя бы среднего качества, а не собранные в подвале на коленках). Так, на корпусе клещей, предназначенных для измерения переменного тока, будет проставлена маркировка AC, для постоянного же — DC (чаще — ACDC). Различия же в принципе работы. Токоизмерительные клещи для измерения переменного тока работают по принципу одновиткового трансформатора.

Токоизмерительные клещи для измерения переменного тока работают по принципу одновиткового трансформатора

В целом конструкция токовых клещей переменного тока проста. Они состоят из разводного магнитопровода с намотанной на него вторичной обмоткой, подключенной к амперметру. В роли первичной обмотки выступает измеряемый проводник, протекающий по которому ток создает переменное магнитное поле, передающееся через магнитопровод вторичной обмотки и возбуждающее в ней электромагнитную индукцию. Возникший в результате электрический ток как раз и измеряется амперметром. Данная схема объясняет принцип работы токовых клещей переменного тока, но как же работают клещи для измерения тока постоянного? Ведь, как известно, трансформатор может работать только в цепях переменного тока. Сейчас мы получим ответ и на этот вопрос.

Для измерения постоянного тока используются уже другие принципы. Общеизвестно, что проводник, по которому протекает электрический ток, создает вокруг себя магнитное поле, и чем выше сила тока, тем более мощным это поле получается. Так вот, измерив это поле, можно получить представление о силе и даже направлении тока. Наличие и интенсивность магнитного поля определяется специальным датчиком (датчиком Холла). Клещи, оснащенные датчиком Холла, в отличие от трансформаторных, способны измерять как постоянный ток, так и переменный, а стоят незначительно дороже. Так что если придется выбирать, какие лучше приобрести, то рекомендуются именно они. Помимо своих непосредственных функций (измерение силы тока без разрыва цепи), многие современные клещи представляют собой полноценный тестер (мультиметр), позволяющий измерить напряжение, сопротивление, а также прозвонить участки цепи и проверить работоспособность некоторых радиоэлементов.

Но не стоит забывать также об аналоговых (стрелочных) клещах, которые, несмотря на все достоинства и удобства своих цифровых собратьев, все еще продолжают использоваться наряду с ними. Происходит это ввиду их менее высокой стоимости и способности работать без источника питания.

Теперь, зная, какими могут быть токоизмерительные клещи, можно перейти непосредственно к обзору. В сегодняшнем рейтинге будут участвовать 10 клещей различных производителей, разных ценовых категорий, но непременно имеющие высокие оценки пользователей. Позиционироваться клещи будут в порядке возрастания их качества.

Принцип работы токоизмерительных клещей

Работа токоизмерительных клещей переменного тока построена на использовании одновиткового трансформатора тока и встроенного амперметра. Подробная схема устройства прибора, приведена на рисунке ниже.

а — схема простейших клещей с использованием принципа одновиткового трансформатора тока;

б — схема, сочетающая одновитковый трансформатор тока с выпрямительным устройством;

1 — проводник с измеряемым током;

2 — разъемный магнитопровод в форме клещей;

3 — вторичная обмотка;

4 — выпрямительный мостик;

5 — рамка измерительного прибора;

6 — шунтирующий резистор;

7 — переключатель пределов измерений;

8 — кнопка (скоба) разжатия клещей.

У трансформатора две обмотки – первичная и вторичная. Первичная обмотка представляет собой обычный провод (шину), в котором и производятся измерения тока. Вторичная обмотка находится в самих токовых клещах.
Эта обмотка состоит из большего, чем первичная обмотка, количества витков, обмотанных вокруг магнитопровода. Амперметр подключен ко второй обмотке.

Проводя измерения, по токоведещему проводнику
, «окольцованному» магнитопроводом прибора, протекает переменный ток
, вследствие чего в магнитопроводе возникает магнитный поток. Во вторичной обмотке появляется электрическая индукция. Ток, протекающий по второй обмотке, измеряет амперметр.
