Как сделать катушку Тесла своими руками?

Сборка катушки Тесла самостоятельно дома

Вот мы плавно и подошли к сборке самой установки. Сначала создадим вторичный контур. Плотно без перехлестов наматываем тонкую проволоку диаметром 0,15 мм на длинный каркас. Нужно сделать не менее 1000 витков (но и сильно много не надо). После этого покрываем катушку лаком в несколько слоев (можно использовать и другие материалы), чтобы проволока не повредилась в дальнейшем.

Для другой катушки наматываем на оставшийся каркас толстую проволоку. Всего надо сделать 10 витков. Вторичный контур должен находиться внутри первичного.

Теперь устанавливаем все так, чтобы конструкция не свалилась и первичный и вторичный контуры не столкнулись вместе (именно для этого и нужен каркас). В идеале расстояние между ними должно быть в районе 1 см.

После соединяем все воедино. К плюсу источника питания подсоединяем первичный контур и один резистор, к которому последовательно подключаем другой резистор. К концу второго резистора подключаем вторичный контур и транзистор. Другой конец первичного контура подключаем ко второму контакту транзистора. А третий контакт транзистора подключаем к минусу источника питания.

При подключении важно не перепутать контакты транзистора. Также к нему нужно прикрутить радиатор или другое охлаждение

Все готово, можно пробовать устройство на деле. Однако не стоит забывать о безопасности. Ничего не трогать, только в диэлектрике!

Проверить работоспособность установки можно по наличию стримера или, если такового нет, можно поднести лампочку к катушке, и если она загорится, то все в порядке.

• Блендер погружной — какой фирмы лучше выбрать для дома. Фото+ видео отзывы

• Тестер своими руками: инструкция, схемы и решения как сделать простой самодельный прибор. Пошаговая инструкция как сделать тестер из смартфона

• Регулятор напряжения своими руками: мастер-класс как сделать простейшее устройство по регулировке напряжения

Как проверить катушку

Для проверки работоспособности катушки Теслы включаем питание и подносим к устройству люминесцентную лампочку – она должна светиться. Это подтверждает наличие электромагнитного поля в катушке. Если устройство не функционирует, необходимо поменять местами выводы первой обмотки, после чего проверить транзистор – возможно, он пробит.

Транзистор может быть изначально неисправным либо не соответствовать по параметрам. Поэтому при подготовке элементов их необходимо проверить на исправность при помощи мультиметра.

При тестовом включении катушки нужно контролировать нагрев транзистора. Иногда требуется установка радиатора охлаждения и даже компьютерного вентилятора, которые предотвратят перегрев и выход из строя транзистора.

Схема для самостоятельной сборки

В данной схеме минимум элементов, что нисколько не облегчает нашу задачу. Ведь чтобы она работала необходимо её не только собрать, но и настроить. Начнем с МОТов.

Такой трансформатор есть в микроволновке. Представляет собой обычный силовой трансформатор с одной лишь разницей, что его сердечник работает в режиме, близком к насыщению.

Схема сборки самодельного трансформатора Тесла.

Это означает, что несмотря на малые размеры, он имеет мощность до 1,5 кВт. Однако, есть и отрицательные стороны у такого режима работы. Это и большой ток холостого хода, около 2-4 А, и сильный нагрев даже без нагрузки, про нагрев с нагрузкой я молчу. Обычное выходное напряжение у МОТа — 2000-2200 вольт при силе тока 500-850 мА.

МОТы на трансформатор теслу.

У всех МОТов «первичка» намотана внизу, «вторичка» сверху. Делается это для хорошей изоляции обмоток.

На «вторичке», а иногда и на «первичке» намотана накальная обмотка магнетрона, около 3,6 вольт.

Причём между обмотками можно заметить две металлические перемычки. Это — магнитные шунты.

Основное их назначение — замкнуть на себя часть создаваемого «первичкой» магнитного потока.

Таким образом ограничить магнитный поток через «вторичку» и её выходной ток на некотором уровне.

Внимание! Дилетантов просим отказаться от этой работы! Опасно, высокое напряжение, смертельно для жизни! Напряжение хотя и мало по сравнению со строчником, но сила тока, в сто раз большая, чем безопасный предел 10мА сведет шансы остаться в живых практически к нулю. КАПы подразумеваются высоковольтные керамические конденсаторы (серий К15У1, К15У2, ТГК, КТК, К15-11, К15-14 —для установок высокой частоты!)

КАПы подразумеваются высоковольтные керамические конденсаторы (серий К15У1, К15У2, ТГК, КТК, К15-11, К15-14 —для установок высокой частоты!).

Фильтр от ВЧ для самодельной теслы.

Фильтр от ВЧ: соответственно две катушки, выпоняющие функцию фильтров от напряжения высокой частоты.

В каждой 140 витков медного лакированного провода 0.5 мм в диаметре.

Искровик, который нужен для коммутации питания и возбуждения колебаний в контуре.

Если в схеме не будет искровика, то питание будет, а колебаний нет. А еще блок питания начинает сифонить через первичку — а это короткое замыкание!

Искровик для самодельного трансформатора Тесла.

Пока искровик не замкнут — капы заряжаются. Как только замыкается — начинаются колебания. Поэтому ставят балласт в виде дроселей — когда искровик замкнут дросель мешает течь току от блока питания заряжается сам, а потом, когда разрядник разомкнется, заряжает капы с удвоенной злостью.

Наконец-то очередь дошла и до самого трансформатора Теслы: первичная обмотка состоит из 7-9 витков провода очень большого сечения.

Впрочем, подойдёт сантехническая медная трубка. Вторичная обмотка содержит от 400 до 800 витков, тут нужно подстраиваться.

Готовая катушка трансформатора Тесла своими руками.

На первичную обмотку подаётся питание. У вторички один вывод надёжно заземлён, второй присоединён к ТОРУ (излучатель молний) .

Тор можно изготовить из вентиляционной гофры. На этом все. Помните о безопасности и желаем удачи в самостоятельной сборке.

Властелин молний, черный маг, повелитель электричества

Мифическая слава Теслы происходит из двух источников. Во-первых, шло грандиозное бизнес-сражение компаний Эдисона (различные устройства на постоянном токе) и Вестингауза (переменный ток). Можно сказать, что на рубеже XIX–XX веков зарождался современный капиталистический рынок, причем именно в США. В ход шли все методы борьбы за экономическое выживание — вплоть до физических фокусов и представлений перед публикой и громких газетных заголовков.

Тесла, судя по всему, был человеком очень мечтательным, с необъятной интуицией и богатой фантазией. Настолько богатой, что, читая отрывки из его многочисленных пресс-конференций и интервью, которые он давал для привлечения новых потоков финансов, можно вообразить Теслу эдаким полумифическим персонажем и техномагом. Однако отличительная черта почти всех его выступлений на публике — недосказанность.

Фото: Mary Evans Picture Library/Mary Evans Picture Library/East News

Например, в 1899–1900 годах проводилась исследовательская экспедиция в Колорадо-Спрингс — этот регион славился постоянными и частыми грозами. Тесла со своей командой инженеров исследовал молнии и строил первые экспериментальные установки громадных размеров для получения мощных электрических разрядов, имитирующих молнии (искровой разряд в атмосфере). Именно тогда начала складываться репутация Теслы среди далекого от науки населения США как о «властелине молний», «черном маге электричества» и т. п. Разработав конструкцию большого высокочастотного излучателя, Тесла действительно смог получать напряжения от 12 до 20 млн вольт (по данным разных источников) и токи в тысячи ампер. Это действительно было конструкторским, инженерным достижением. Попутно Тесла подтвердил перспективное применение нескольких замечательных свойств сильных электростатических полей: осаждение тумана, очистка поверхностей от ржавчины, грязи, краски. То есть миллионвольтовые схемы, разработанные Теслой, действительно открывали новые пути исследования микроволновых (высокочастотных) токов.

Однако по приезде из Колорадо в Нью-Йорк была задумана обширная статья для журнала Century, посвященная результатам колорадских экспериментов. Как часто всплывает при изучении биографии Теслы и его трудов, со статьей возникли проблемы. Она больше напоминала философский трактат или научно-фантастический роман, нежели научное сообщение о новых результатах. А надо сказать, многие фантасты начала XX века в своих романах предсказывали будущие технологии.

Второй причиной славы и популярности Теслы является фундаментальное общественное явление. В период между мировыми войнами США уже стали самой сильной мировой державой. Но все относились к американцам как ко вчерашней колонии. Это порождало сильнейший комплекс неполноценности. Особенно худо было с наукой. В Европе наука развивалась многие столетия, даже тысячелетия. По части инженерной работы американцы делали просто чудеса в плодотворных условиях стремительно развивающегося рынка, а вот для научных успехов требовалось зарождение собственной научной школы, традиций и опыта. На все это требовалось значительное время, поэтому политические деятели и стратеги стремились заполучить ученых других стран. Для этого нужен был авторитет, который и пытались заполучить как можно скорее — для этого чрезмерно пиарились достижения (часто необъективные) собственных ученых и инженеров. Не случайно многие историки физики отмечают многочисленные попытки выдвижения Теслы и Эдисона в нобелевские лауреаты, а также серьезное давление на факт признания Плутона планетой, ведь открытие было сделано американским астрономом Персивалем Лоуэллом.

Принцип работы

Большинство ошибок, допускаемых любителями при сборке, связано  с непониманием принципа работы устройства. Стараясь имитировать, считая прибор простым трансформатором, они забывают о необходимости ясно представлять, как на самом деле она должна действовать КТ. Предусмотрено две обмотки. Одна именуется первичной, другая вторичной. К первой (разрядник) подводятся провода, идущие к внешнему источнику питания. Вокруг создается электромагнитное поле. Когда колебательный контур наберет достаточно мощности, заряд по воздуху передается на вторую обмотку.

Частично переданная энергия преобразуется в напряжение. Причем есть закономерная взаимосвязь между этой величиной и временем, за которое образуется колебательный контур. Показатели прямо пропорциональны. Наличие двух колебательных контуров и является принципиальным отличием катушки Тесла от простого трансформатора. Причем результат работы первой заключается в появлении видимых стримеров – разрядов молнии искусственного происхождения. В результате происходит ионизация водорода, содержащегося в воздухе, как и во время сильной грозы.

Из чего состоит катушка Тесла

Катушка Тесла состоит из:

1. Источника питания.
2. Конденсатора.
3. Трансформатора.
4. Тороида.
5. Первичной и вторичной обмотки.
6. Заземления.
7. Разрядника.

Рассмотрим основные элементы:

• Тороид. Катушка Тесла сделана в форме Тора или тороидальной фигуры. Это понятие нам известно из геометрии, где тором называется фигура, которая получается при вращении вокруг оси образующей окружности. Намного нагляднее этого определения обычный бублик или пончик, являющиеся тороидными фигурами. Для катушки тороид делается из алюминиевой гофры и выполняет функцию аккумулирования энергии. Он так же понижает резонансную частоту, формирует электростатическое поле, отталкивающее стримеры от вторичной обмотки.
• Вторая основная составляющая – это вторичная обмотка из 800-1200 витков на трубе ПВХ. Количество витков определяет диаметр провода. Соотношение длины к диаметру составляет четыре или пять к одному. Покрытие сверху лаком убережет обмотку от расползания.
• Первичная обмотка имеет низкое сопротивление по причине того, что по ней проходит мощный поток тока. Изготавливается она из провода с сечением более 6 мм. Форма бывает разной: конической, цилиндрической или плоской.
• Защитное кольцо является витком плоской формы из заземленного медного провода. Оно необходимо, чтобы стример не повредил прибор, попав из тороида в первичную обмотку.
• Заземление используется, чтобы замкнуть ток, иначе стримеры ударят в само устройство.

Принцип работы классической катушки Тесла

Классическое устройство катушки Тесла состоит из следующих элементов:

• Первичная обмотка, которая состоит из большого количества витков, порядка 800-1200 шт, провода малого диаметра.
• Вторичная обмотка. Это провод сравнительно большого диаметра. Катушка включает в себя меньшее количество витков.
• Конденсатор. Это накопитель заряда, который требуется для запуска первичной работы катушки.
• Разрядник. Два металлических шарика, которые находятся на небольшом расстоянии друг от друга.
• Сфера для распространения магнитного поля.

Первичная обмотка находится внутри вторичной. Разделителем служит обычная ПВХ труба. Разберем поэтапную работу катушки:

1. При подключении к сети в конденсаторе накапливается заряд.
2. Накопление заряда вызывает рост разности потенциалов между шариками разрядника. В итоге, как только напряжение достигает определенного значения, происходит стрим, то есть появляется электрическая дуга, которая соединяет между собой две части сети. Стрим в конструкции играет роль ключа-соединителя, который открывается при условии подходящих параметров напряжения.
3. Ток начинает течь первичной обмотке, создавая переменное магнитное поля. В свою очередь это переменное магнитное поле создает электричество во вторичной обмотке: явление индукции в действии.
4. В свою очередь ток вторичной обмотки создает магнитное поле, создающее индукционный ток в сфере. Ток в сфере вновь вызывает переменное магнитное поле, которое расходится в пространстве.
5. Если поднести к такой катушке электролампу, то она будет светится без всяческих проводов и источников электроэнергии. Собственно, источником в данном случае служит катушка.

Вот такая схема работы катушки Тесла.

Самостоятельное изготовление катушки по схеме

При монтаже трансформатора Тесла схема реализуется следующим образом:

Берем ПВХ-трубу, и отрезаем кусок длиной 300 миллиметров. Наматываем на трубку медную проволоку. Если она не имеет эмалированного покрытия, после окончания работы обмотку покрывают лаком. Витки плотно прижаты друг к ругу, а концы продеты сквозь отверстия в трубе и выведены на 20 мм. каждый. Контакты делают сверху. Основанием послужит конструкция из ДСП. Диэлектрическая платформа должна быть устойчивой. Поэтому лучше сделать ее шире, чем диаметр элементов, размещаемых на опоре. Первичная обмотка – это обычно три с половиной витка. Материал – медная трубка

Важно прочно закрепить деталь на опоре. Используя трубку малого диаметра можно делать больше витков

Диаметр контура должен быть больше, чем у первичной катушки приблизительно на 30 мм. Тороиды бывают разные. Одни используют всю тот же медный профиль круглого сечения. Другие мастера берут алюминиевую гофру. В последнем случае для крепления используют железную перекладину, монтируемую в местах вывода контактов вторичного контура. Один конец первичной цепи заземляют. Если такой возможности нет, устанавливают защитное кольцо из материала, не проводящего электричество. Можно использовать фрагмент пластиковой трубы.

На завершающем этапе транзистор соединяют согласно схеме. Конструкция оснащается радиатором или кулером. Теперь можно подключать элемент питания. Обычно используют обычную крону.

Подбор материалов и деталей

Чтобы работа катушки Николя Тесла была эффективной, необходимо побеспокоиться о качестве примененных материалов. Проволока и медная трубка должны быть цельными. Счаливание, пайка приведут к тому, что устройство будет работать некорректно. Наличие эмалированного покрытия на проводе крайне желательно. Если он используется вторично, скорее всего оно повреждено. Заранее приобретите лак, который нанесите на вторичную обмотку. Основание может быть изготовлено не только из ДСП, а штатив не только из ПВХ. Главное, чтобы они не проводили электричество.

Если говорить конкретней, то выбор материалов и узлов предполагает следующие условия:

1. Источник питания должен выдавать от 12 до 19 Вольт. Подходит автомобильный или мотоциклетный аккумулятор. Можно использовать зарядку от ноутбука. Также пользуются понижающим трансформатором, если он оснащен диодным мостом для преобразования переменного тока в постоянный.
2. Площадь сечения проволоки, используемой для сборки вторичной катушки, – от 0,1 до 0,3 квадратных миллиметров. Количество оборотов от 700 до тысячи.
3. Терминал – это дополнительная емкость на вторичном контуре. Если стримеры отсутствуют, необходимости в нем не возникает. Тогда выводят конец контура на 0,5-5,0 см. вверх.

Вместо лака можно использовать краску. Желательно, чтобы лакокрасочное покрытие было жаростойким. Помните, что устройство склонно к перегреванию. Оголенные провода – причина появления неконтролируемых зарядов, способных убить человека, а приборы, находящиеся в комнате, и подключенные к электросети, попросту сгорят.

Сборка катушки Николя Тесла по инструкции

Сразу изготовьте все необходимое. Намотайте проволоку на трубу, покройте лаком, дайте просохнуть. Изготовьте первичную обмотку, диэлектрическое основание, защитное кольцо. Затем приступайте к монтажу. Установите первичную катушку на основу. Наденьте и закрепите первичный контур. Смонтируйте остальные элементы. Подсоединять источник питания лучше через выключатель. Причем делается это в последнюю очередь, когда катушка Теска полностью собрана. Пользуйтесь принципиальной схемой.

Включение, проверка и регулировка

Первое, что необходимо сделать – убрать подальше все электроприборы, включая мобильник, камеру, часы и т.д. Работающая катушка Тесла может вывести их из строя. Первый запуск делайте согласно следующей пошаговой инструкции:

1. Выставьте переменный резистор, предусмотренный схемой, в среднее положение.
2. Смотрите, чтобы не появлялись стримеры. Если этого не произошло, поднесите к прибору лампочку (обычную с нитью накала или люминесцентную).
3. Свечение является показателем, что устройство работает, и все получилось.
4. Если лампочка не зажглась, поменяйте полярность подсоединения первичного контура.
5. Меняйте положение резистора, чтобы выбрать оптимальный режим яркости.
6. Проверяйте транзистор на перегрев. При необходимости включите охладитель.

Если ни одна из мер не привела к желаемому результату, ищите проблему в конструкции. Возможно, придется изменить диаметр тороида. Но прежде всего проверьте целостность контуров. Лучше делать это при помощи тестера (ампермента, вольтметра и т.д.).

Инструкция по изготовлению катушки Тесла

Самым трудоёмким процессом изготовления катушки Тесла в домашних условиях будет намотка вторичной обмотки L2. Это наиболее значимый элемент в трансформаторе Тесла. И намотка — трудоемких процесс, требующий аккуратности и внимания.

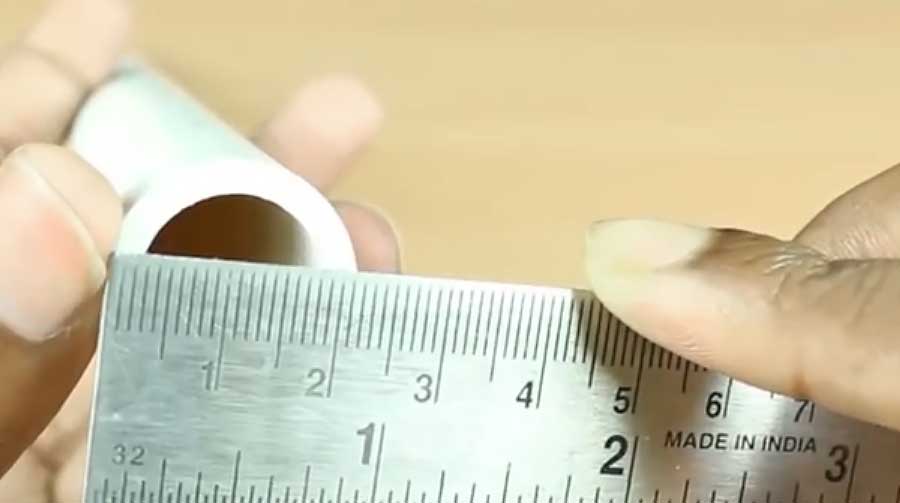

Приготовим основу. Для этого нам подойдет ПВХ труба диаметром от 2-х см.

Отметим на трубе необходимую длину — примерно от 9 до 20 см. Желательно соблюдать пропорцию 4-5:1. Т.е. если у вас труба диаметром 20 мм, то её длина составит от 8 до 10 см.

Затем отпилим ножовкой по оставленной маркером метке. Срез должен быть ровным и перпендикулярным к трубе, т. к. мы затем будем приклеивать эту трубу к доске, а сверху будет приклеен шарик.

Торец трубы надо зашкурить наждачной бумагой с обеих сторон. Необходимо убрать стружку, оставшуюся от отпиливания куска трубы, а также выровнять поверхность для приклеивания её к основе.

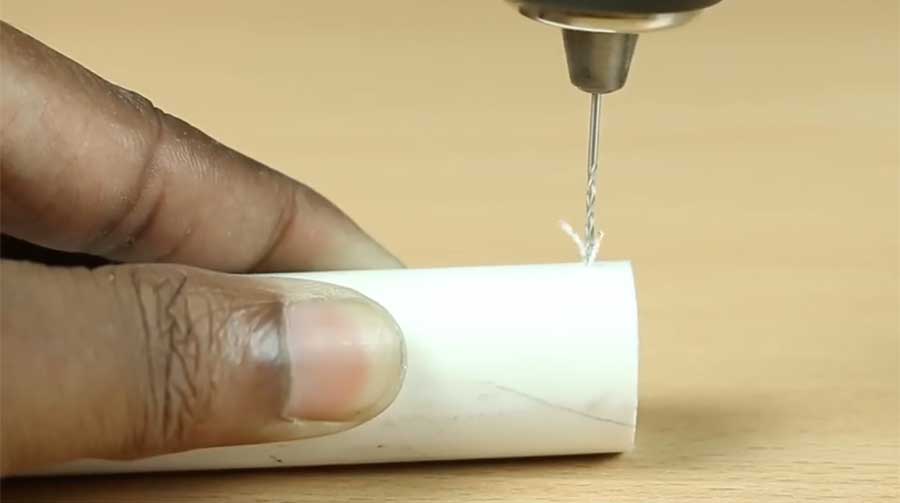

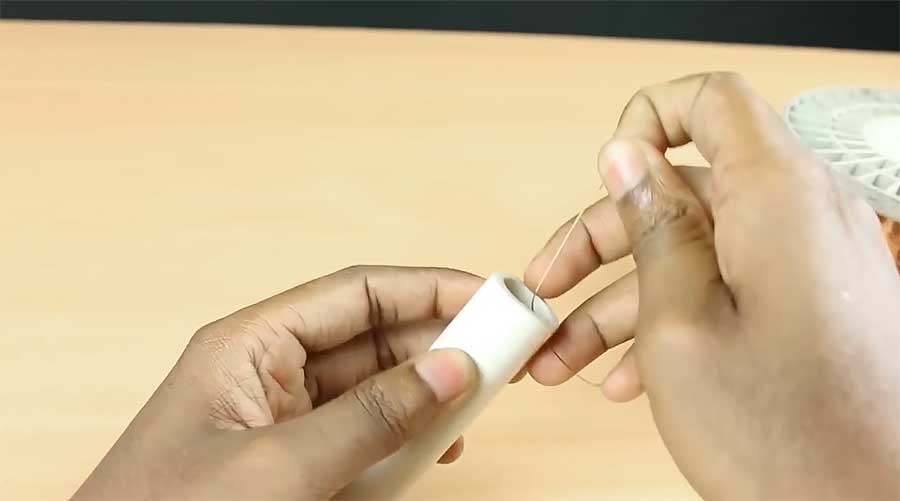

С двух концов трубы надо просверлить по одному отверстию. Диаметр этих отверстий должен быть такой, чтобы проволока, которую мы будем использовать при намотке, свободно прошла туда. Т.е. это должны быть маленькие отверстия. Если у вас нет такого тонкого сверла, то можно пропаять трубу, используя тонкий гвоздик, нагревая его на плите.

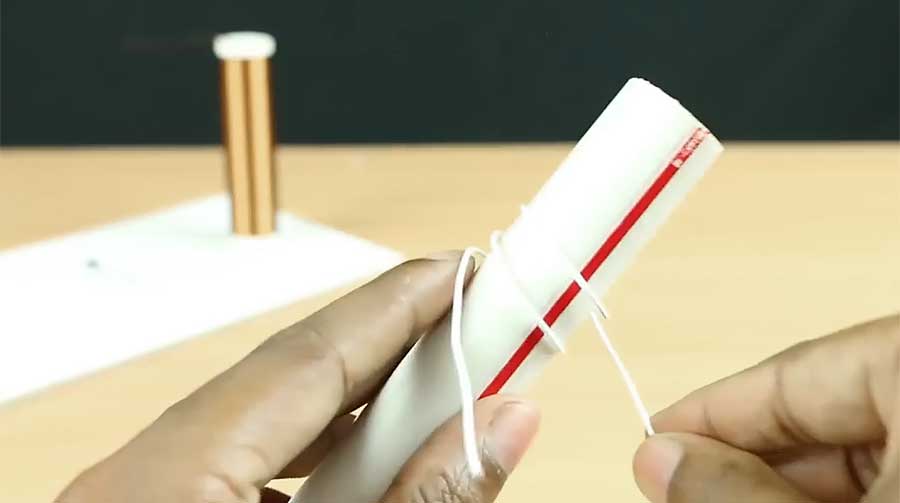

Пропускаем конец проволоки для намотки в трубу.

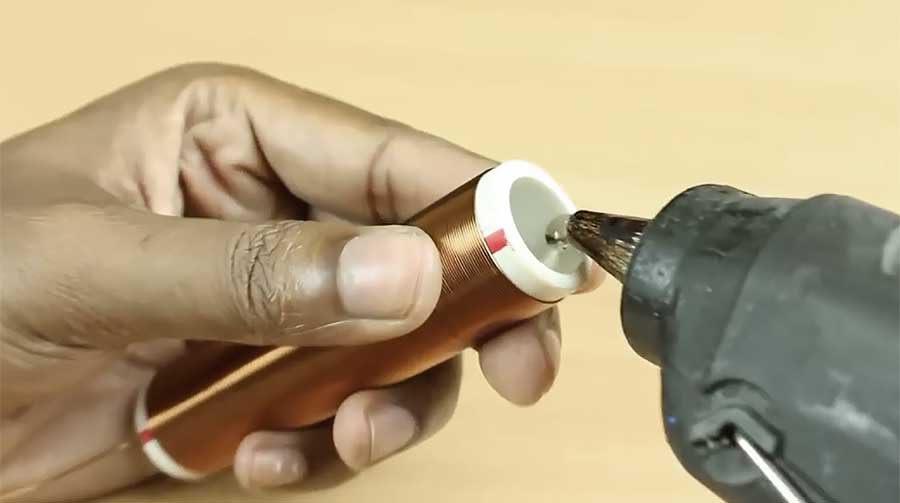

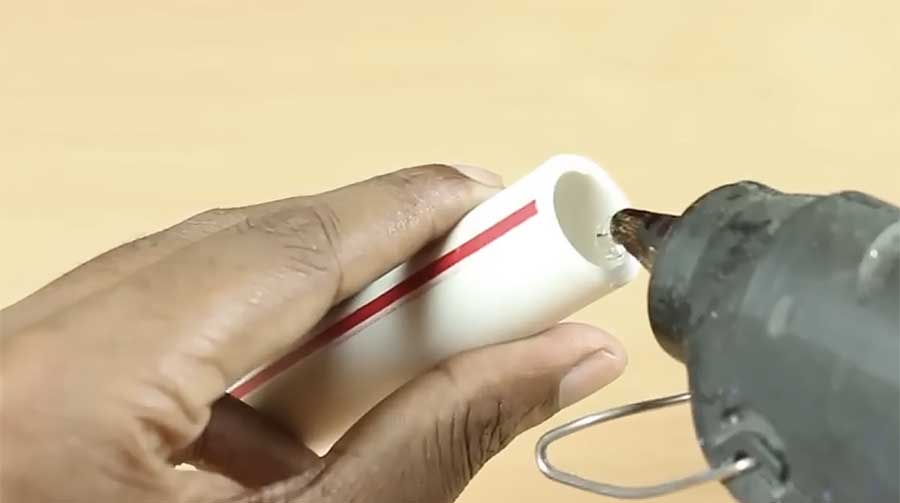

Фиксируем этот конец провода с помощью клеевого пистолета. Фиксацию производим с внутренней сторона трубы.

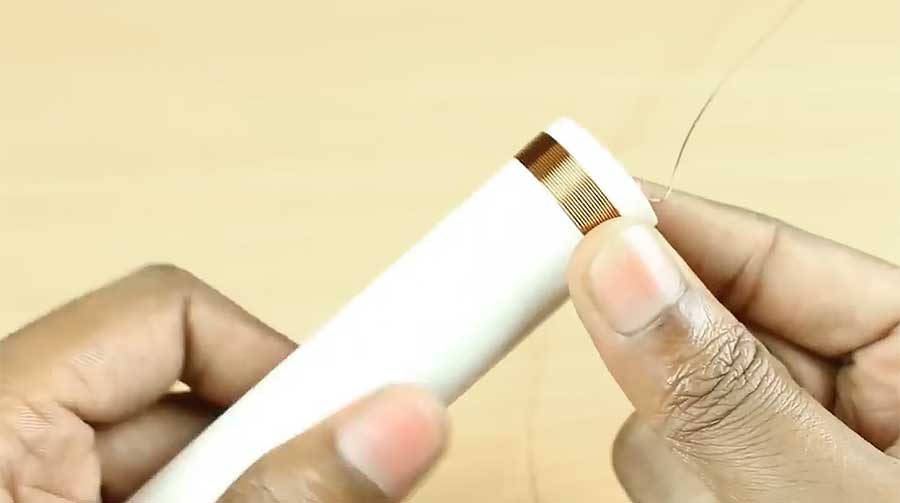

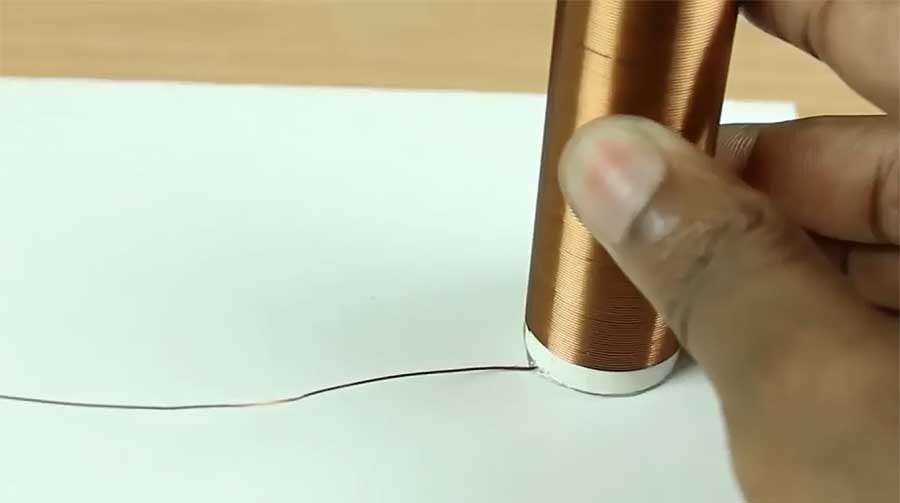

Начинаем намотку проволоки. Для этого можно использовать медную проволоку с изоляцией диаметром от 0,08 до 0,3 мм. Намотка должна быть плотной, аккуратной. Не допускайте перехлёстов. Количество витков от 300 до 1000, в зависимости от вашей трубы и диаметра проволоки. В нашем варианте применяется проволока 0,08 мм. диаметром и 300 витков намотки.

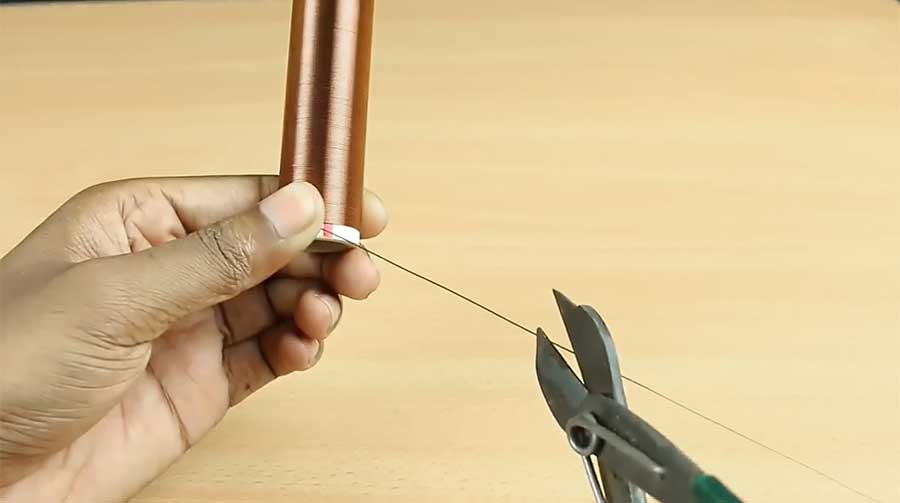

После того, как намотка закончена, обрежьте проволоку, оставив кусок сантиметров 10.

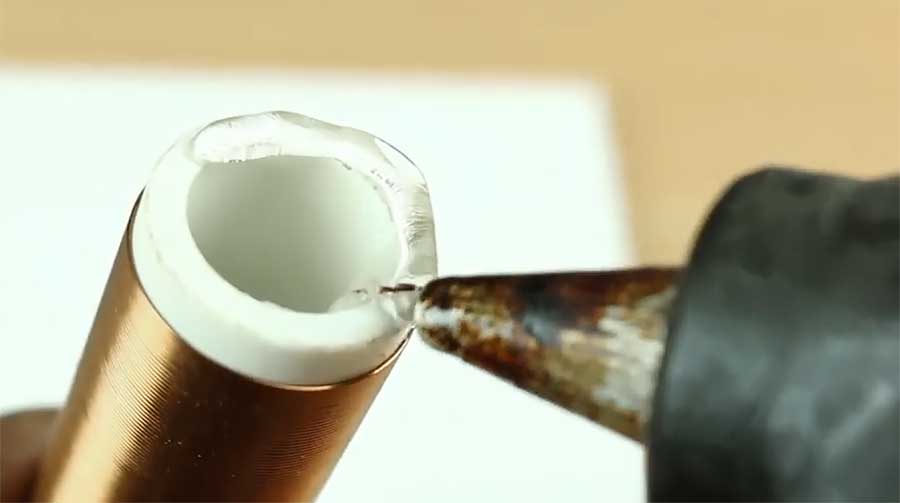

Проденьте проволоку в отверстие и закрепите с внутренней стороны с помощью капельки клея.

Теперь надо приклеить изготовленную катушку к основе. В качестве основы можно взять небольшую доску или кусок пластика размером 15-20 см. Для приклеивания катушки надо аккуратно намазать её торец.

Затем присоединяем вторичную обмотку катушки на свое место на основе.

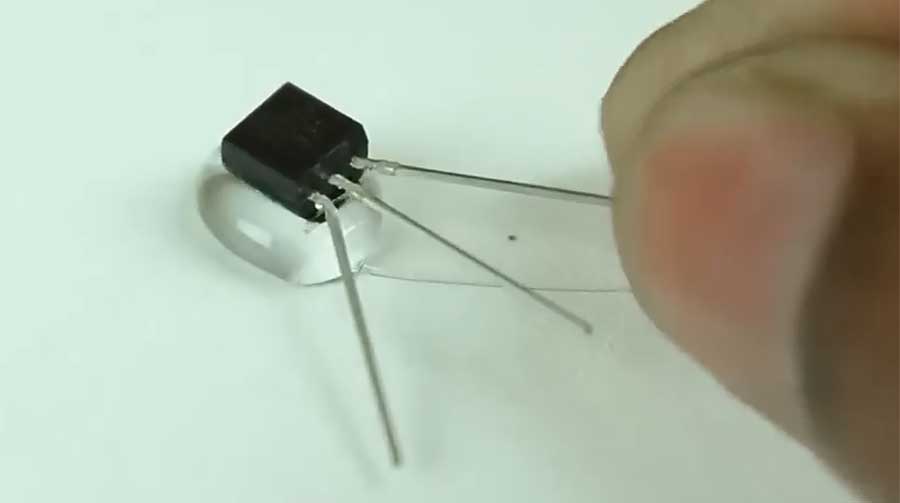

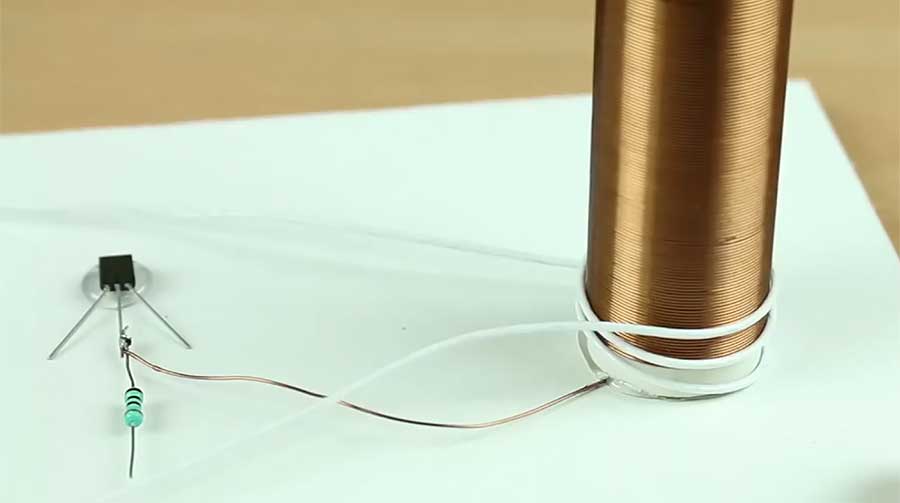

Затем к основе приклеиваем транзистор, выключатель и резистор. Таким образом все элементы фиксируем на доске.

Делаем катушку L1. Для этого нам потребуется толстая проволока. Диаметр — от 1 мм. и больше, в зависимости от вашей катушки. В нашем случае толщины в 1 мм. проволоки будет достаточно. Берем остаток трубы и наматываем на него 3 витка толстой проволоки в изоляции.

Потом надеваем катушку L1 на L2.

Собираем все элементы катушки Тесла по по этой схеме.

Схема простой катушки Тесла

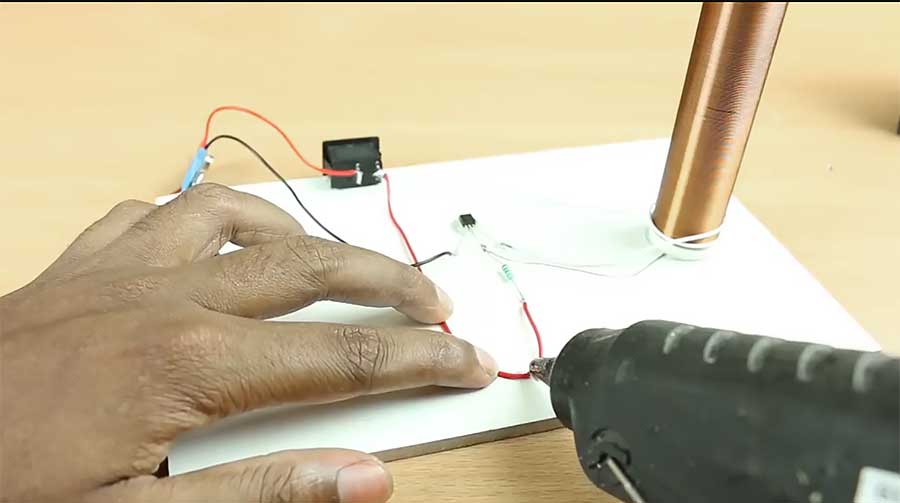

Все элементы и провода крепим к основе с помощью клеевого пистолета. Батарейку «Крона» также приклеиваем, чтобы ничего не болталось.

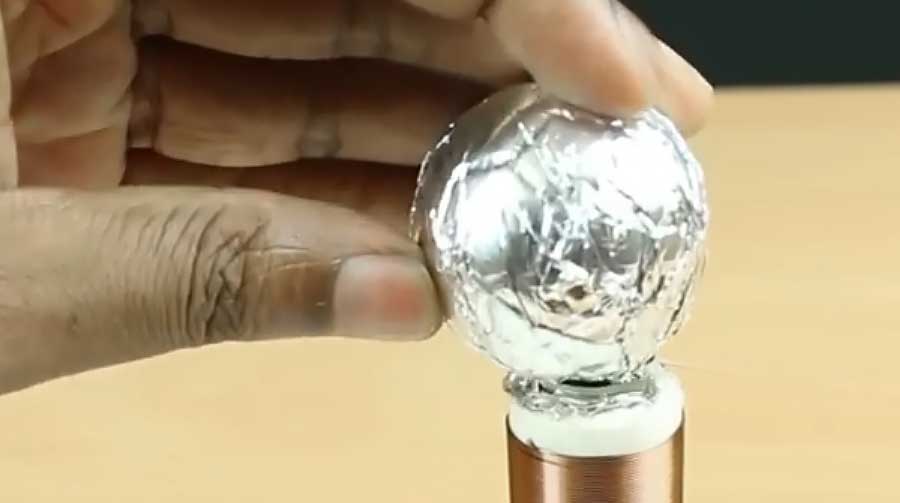

Теперь нам предстоит изготовить последний элемент трансформатора Тесла — излучатель. Его можно сделать из теннисного шарика, обернутого пищевой фольгой. Для этого берем кусок фольги и просто оборачиваем в неё шарик. Обрезаем лишнее, чтобы шарик был ровно завернут в фольгу и ничего не торчало.

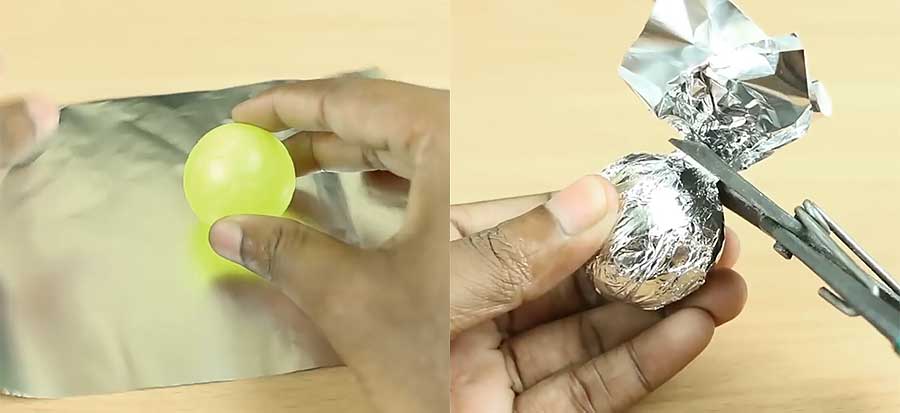

Присоединяем шарик в фольге к верхнему проводу катушки L2, просовывая провод внутрь фольги. Закрепляем место присоединения кусочком изоленты и приклеиваем шарик к верхушке L2.

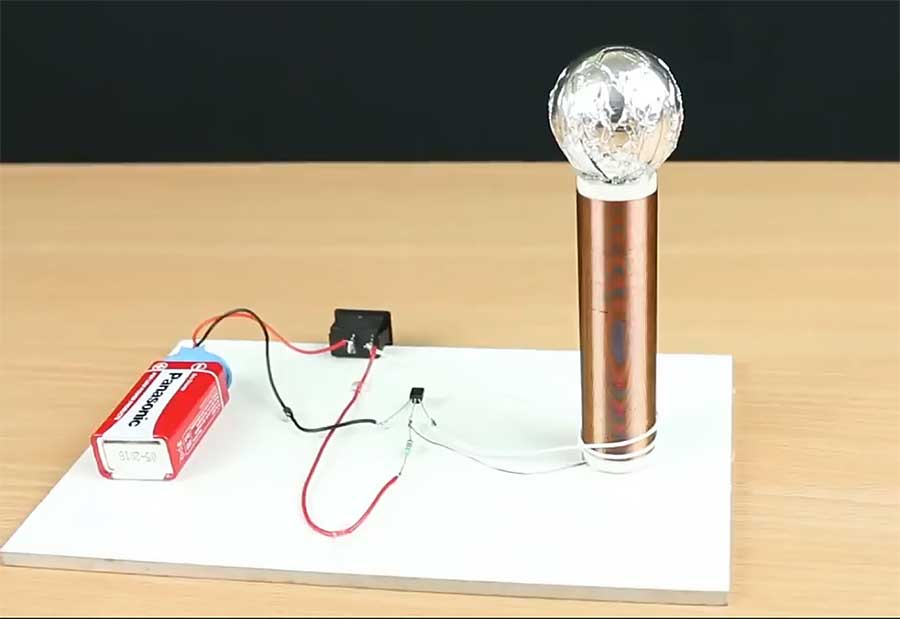

Вот и всё! Мы изготовили катушку Тесла своими руками! Так выглядит это устройство.

Теперь осталось только проверить работоспособность изготовленного нами трансформатора Тесла. Для этого надо включить устройство, взять в руки люминесцентную лампу и поднести к катушке. Мы должны увидеть, как загорается и горит поднесенная лампа прямо в руках!

Это означает, что всё получилось и всё работает! Вы стали обладателем собственноручно изготовленной катушки Тесла. Если вдруг возникли проблемы, то проверьте напряжение на батарейке. Часто, если батарейка долго где-то лежала, она уже не работает как положено.
Но надеемся, что у вас все получилось! Можно попробовать менять количества витков на вторичной обмотки катушки L2, а также и количество витков и толщину провода на катушке L1. Источник питания может также быть различным от 6 до 15 В. для таких небольших катушкек. Пробуйте, экспериментируйте! И у вас всё получится!

Искровик

Искровик нужен для коммутации питания и возбуждения колебаний в контуре. Если в схеме не будет искровика , то питание будет, а колебаний нет. А еще блок питания начинает сифонить через первичку — а это короткое замыкание! Пока искровик не замкнут — капы заряжаются. Как только замыкается — начинаются колебания. Поэтому ставят балласт в виде дросселей — когда искровик замкнут дроссель мешает течь току от блока питания заряжается сам, а потом, когда разрядник разомкнется, заряжает капы с удвоенной злостью. Да, если бы в розетке было 200 кгц, разрядник естественно был бы не нужен.

и ещё:

Наконец-то очередь дошла и до самого трансформатора Тесла: первичная обмотка состоит из 7-9 витков провода очень большого сечения, впрочем подойдёт сантехническая медная трубка. Вторичная обмотка содержит от 400 до 800 витков, тут нужно подстраиваться. На первичную обмотку подаётся питание. У вторички один вывод надёжно заземлён, второй присоединён к ТОРУ (излучатель молний) . Тор можно изготовить из вентиляционной гофры.

И ещё:

Как это не удивительно, однако у этого замечательного устройства до сих пор нет никакого практического применения. Некоторые создают аттракционы, другие светильники и фокусы. Один чудак и вовсе умудрился создать новогоднюю ёлку. Цвета у него получились благодаря нанесению разных веществ на излучатель. Например если нанести раствор какой нибудь борной кислоты, то будет корона зеленая. Если марганца ,то вроде ярко синяя, если лития, то малиновый. Так что, катушка Теслы в руках современного человека превратилась в игрушку и только.

Альтернативная энергетика

Сторонники традиционной физики и энергетики отрицают возможность создания работоспособного генератора, оперируя существующими понятиями, законами и определениями. Приводится масса доказательств, что подобные устройства не могут существовать на практике, поскольку противоречат закону сохранения энергии.

Сторонники «теории заговора» убеждены, что расчеты генератора существуют, как и его работающие прототипы, но они не предъявляются науке и широкой общественности, поскольку не выгодны современным энергетическим компаниям и могут вызвать кризис экономики.

Энтузиасты неоднократно делали попытки создания генератора, ими построены немало прототипов, но отчеты о работе почему-то регулярно пропадают или исчезают. Отмечено, что периодически закрываются сетевые ресурсы, посвященные альтернативной энергетике.

Это может свидетельствовать о том, что конструкция в действительности работоспособна, и создать генератор своими руками возможно даже в домашних условиях.

Изготовление отдельных частей

Блины №1 и №2

Расчеты показали, что для получения листа толщиной 5.5 мм нужно взять 18 слоев стеклоткани. Чтобы снизить расход эпоксидки, стеклоткань лучше заранее нарезать кружочками требуемого диаметра.

Для диска диаметром 21 см как раз хватило 100 мл эпоксидной смолы.

Каждый слой нужно тщательно промазать, а затем всю стопку положить под пресс. Чем больше будет давление, тем лучше — лишняя смола выдавится, масса конечного изделия станет чуточку меньше, а прочность чуточку больше. Я нагрузил сверху примерно сотню килограмм и оставил до утра. На следующий день получился вот такой блинчик:

Это самая массивная часть будущей катушки. Весит он — будь здоров!

Потом расскажу, как за счет этой запчасти можно будет ощутимо снизить массу готового датчика.

Точно таким же образом был сделан диск диаметром 23 см и толщиной 1.5 мм. Его масса — 89 г.

Блин №3

Третий диск клеить не пришлось. В моем распоряжении оказался лист стеклотекстолита подходящего размера и толщины. Это была печатная плата от какого-то древнего устройства:

К великому сожалению, плата была с металлизированными отверстиями, поэтому пришлось потратить какое-то время на их высверливание.

Я решил, что это будет верхний диск, поэтому проделал в нем отверстие под ввод кабеля.

Уши для штанги

Остатков текстолита как раз хватило на уши для крепления корпуса датчика к штанге. Выпилил по два кусочка на каждое ухо (чтобы было прочно!)

В ушах надо сразу же просверлить отверстия под пластиковый болт, так как потом будет очень неудобно этим заниматься.

Кстати, это крепежный болт для стульчака унитаза.

Итак, все составляющие нашей катушки готовы. Осталось все это склеить в один большой бутерброд. И не забыть завести внутрь кабель.

Основные детали катушки

Несмотря на то, что существуют разные типы катушек Тесла, все они имеют общие характеристики. Давайте поговорим об основных деталях Tesla сверху вниз.

Основные части катушки трансформатора Тесла.

Тороид

Тороиды обычно изготавливаются с алюминиевыми гофрами, хотя доступны многие другие технологии. Он выполняет три функции:

Первый – уменьшить резонансную частоту – это важно для SSTC и DRSSTC, поскольку силовые полупроводники плохо работают на высоких частотах.
Второй – это накопление энергии перед формированием стримера. Чем больше тороид, тем больше энергии в нем хранится, и, когда воздух прорывается внутрь, тороид передает эту энергию стримеру, тем самым увеличивая ее

Чтобы использовать это явление в Тесле с непрерывной перекачкой энергии, используется вертолет.
Третий – это образование электростатического поля, которое отталкивает стример от вторичной обмотки Теслы. Частично эту функцию выполняет сама вторичная обмотка, но тороид ей хорошо может помочь. Именно из-за электростатического отталкивания стримера он не достигает кратчайшего пути к вторичной обмотке.

Тесла с импульсной накачкой – SGTC, DRSSTC и прерыватель Тесла больше всего выиграют от тороидального использования. Типичный внешний диаметр тороида – два вторичных диаметра.

Вторичка

Типичное отношение длины обмотки Тесла к ее диаметру составляет 4: 1 – 5: 1. Диаметр провода для обмотки Тесла обычно выбирается таким образом, чтобы на вторичной обмотке размещалось 800–1200 витков

ВНИМАНИЕ, повторюсь еще раз. Не оборачивайте слишком много витков вторичной обмотки тонким проводом

Катушки на вторичной обмотке должны быть расположены как можно ближе друг к другу.

Для защиты от царапин и поломки катушек вторичные обмотки обычно окрашивают. Чаще всего для этого используют эпоксидную смолу и полиуретановую краску. Его следует красить очень тонкими слоями. Обычно на вторичную поверхность наносится минимум 3-5 тонких слоев краски.

Оборачивают вторичный корпус на трубы ПВХ для воздуховодов (белые) или, что еще хуже, канализационные (серые). Эти трубы можно найти в любом строительном магазине.

Защитное кольцо

он разработан для предотвращения повреждения электроники стримером после входа в первичную обмотку. Эта деталь устанавливается на Tesla, если длина стримера больше длины вторичной обмотки. Представляет собой разомкнутый контур из медного провода (чаще всего немного толще, чем тот, из которого сделана первичная обмотка). Защитное кольцо заземлено на общую землю отдельным проводом.

Первичная обмотка

Обычно для кондиционеров делают из медной трубки. Он должен иметь очень маленькое сопротивление, чтобы через него мог проходить большой ток. Толщина трубки обычно выбирается на глаз, в подавляющем большинстве случаев выбор падает на трубку 6 мм. Кроме того, в качестве первичных устройств используются провода большего сечения.

Что касается вторичной обмотки, она настроена на обеспечение желаемого коэффициента связи. Часто играет роль конструктивного элемента в тех теслах, в которых первичный контур является резонансным. Точка подключения к первичному контуру становится подвижной, и при ее перемещении изменяется резонансная частота первичного контура.

Первичные обмотки обычно бывают цилиндрическими, плоскими или коническими. Обычно плоская первичная обмотка используется в SGTC, коническая в SGTC и DRSSTC и цилиндрическая в SSTC, DRSSTC и VTTC.

Заземление

Очень важная деталь Tesla. Часто задают вопрос: куда попадают стримеры? Ответ на этот вопрос: косы упали на землю! Таким образом они замыкают ток, показанный на рисунке синим цветом.

Следовательно, если заземление плохое, стримерам некуда будет деваться, и им придется бить в теслах (закоротить свой ток) вместо того, чтобы взорваться в воздухе. Меня спросили: а надо ли заземлять теслу? Итак, ответ: заземление для Tesla – необходимость.

Теоретически вместо заземления для тесла можно использовать так называемый противовес – искусственное заземление в виде более крупного проводящего объекта. Практичных уравновешенных конструкций очень мало.

Принцип работы

Трансформатор Теслы состоит из двух обмоток: первичной (Lp) и вторичной (Ls) (их часто называют «первичной» и «вторичной»). На первичную обмотку подается переменное напряжение, которое создает магнитное поле. С помощью этого поля энергия от первичной обмотки передается вторичной. В этом трансформатор Тесла очень похож на более распространенный «железный» трансформатор.

Вторичная обмотка вместе со своей паразитной емкостью (Cs) образует колебательный контур, в котором накапливается переданная ей энергия. Часть времени вся энергия колебательного контура сохраняется в виде напряжения. Итак, чем больше энергии мы накачиваем в цепь, тем больше напряжения мы получаем.

Простая схема катушки Тесла.

Тесла имеет три основных характеристики: резонансную частоту вторичного контура, коэффициент связи первичной и вторичной обмоток и добротность вторичного контура.

Что такое резонансная частота колебательного контура, читатель должен знать. Более подробно остановлюсь на коэффициенте связи и добротности.

Коэффициент связи определяет, насколько быстро энергия от первичной обмотки передается вторичной, а коэффициент добротности определяет, как долго колебательный контур может сохранять энергию.

Аналогия с качелями

Чтобы лучше понять, как колебательный контур накапливает энергию и откуда такое большое напряжение в тесле, представьте себе колебание, которое раскачивает здоровый человек. Колебание – это колебательный контур, человек – первичная обмотка. Скорость поворота – это ток во вторичной обмотке, а высота подъема – это наше долгожданное напряжение.

Мужчина толкает качели, а затем передает им энергию. Итак, после нескольких толчков качели раскачивались и взлетали как можно выше – они накапливали много энергии. То же самое происходит с теслой, только когда энергии слишком много, происходит воздушный разрыв и мы видим нашу прекрасную косу.

Конечно, качать качели нужно не во всех случаях, а в точном соответствии с собственными колебаниями. Количество колебаний колебания в секунду называется «резонансной частотой”.

Отрезок траектории полета качелей, во время которого человек их толкает, определяет коэффициент сцепления. Если человек постоянно держит качели своей тяжелой рукой, он будет очень быстро замахиваться, но колебания могут отклоняться только на длину руки человека. В этом случае говорят, что коэффициент связи равен единице. Наши качели с высоким коэффициентом связи – аналог обычного трансформатора.

Давайте теперь рассмотрим ситуацию, когда мужчина немного толкает качели. В этом случае коэффициент связи невелик и колебания отклоняются гораздо дальше – человек их теперь не удерживает. Качели нужно будет раскачивать дольше, но даже очень слабый мужчина сможет их потянуть, слегка подталкивая их каждый период качания. Это колебание является аналогом трансформатора Теслы. Чем выше коэффициент связи, тем быстрее энергия закачивается во вторичный контур, но при этом выходное напряжение тесла ниже.

Теперь давайте посмотрим на коэффициент Q. Доброта – это противоположность трения вобуляции. Если трение будет очень большим (низкая добротность), человек своими слабыми рывками не сможет их раскачать. Следовательно, коэффициент связи и добротность кольца должны быть согласованы для получения максимальной высоты поворота (максимальной длины косы).

Поскольку добротность вторичной обмотки в трансформаторе Тесла не является постоянной величиной (она зависит от стримера), очень трудно согласовать эти два значения, и поэтому они просто выбираются эмпирически. Кратко о принципе работы трансформатора можно увидеть на видео.
