Трехходовой клапан на системе отопления: работа, правила выбора, схема и монтаж

Виды трехходовых клапанов и особенности их работы

Прежде всего трехходовые термоклапаны классифицируются по назначению на разделительные и смесительные:

У смесительного клапана 2 направления работают на подачу теплоносителя разных температур (горячей и холодной), а 1 направление выводит уже смешанный поток жидкости. Настойка нужных температурных параметров осуществляется регулировкой температуры и пропорций подаваемых потоков.

У распределительного термоклапана 1 патрубок подает теплоноситель, а 2 других его делят между собой и распределяют в разных направлениях.

К сведению! При определенных условиях смесительный трехходовой клапан может работать в режиме распределения.

По способу управления трехходовые термоклапаны бывают автономными, ручными, термостатическими и электрическими. Два последних, как правило, работают в автоматическом режиме.

Простые автономные модели снабжены установленным внутрь корпуса термостатическим элементом с уже заданной в заводских условиях температурой теплоносителя на выходе. Это значение остается постоянным на протяжении всего срока службы.

Автономный смесительный трехходовой клапан
ПлюсыМинусы
Низкая ценаНеобходимость подбора клапана под температурный режим обратки теплогенератора
Контроль температурного режима теплоносителяНельзя изменить установленный заводом-изготовителем температурный режим

Для ручного управления шток снабжается вентилем или поворотной ручкой и панелью управления с отметками, в соответствии с которыми регулируется тепловой режим.

Смесительный трехходовой клапан ручного управления
ПлюсыМинусы
Относительно низкая ценаНеобходимость постоянного контроля со стороны человека, как следствие, затяжной характер реагирования на изменения условий окружающей среды
Контроль температурного режима теплоносителя
Возможность изменения температурного режима в процессе эксплуатацииНеравномерное прогревание отопительного контура

Трехходовой термостатический клапан с терморегулятором оборудован термостатом, наполненным жидкой или газовой средой, реагирующей на малейшие колебания температуры теплоносителя.

Как только теплоноситель нагревается до заданной температуры, за счет расширения реагента автоматически активизируется поршневая система термоклапана и перекрывается патрубок с горячим потокам.

Трехходовые клапаны с терморегулятором могут быть механическими и электронными. Достоинство механических моделей в их абсолютной автономности. Электронные же требуют подключения к сети электропитания или питаются от батареек.

Однако этот недостаток сглаживается полной автоматизацией процесса, удобством настройки и расширенным функционалом – автоматическое изменение температурного режима по времени суток, дням недели и пр.

Смесительный трехходовой клапан с терморегулятором
ПлюсыМинусы
Автоматический контроль температурного режима теплоносителяВысокая цена
Возможность изменить температурный режимТребуется предельно четкая настройка, ошибки в выставленных параметрах дают небольшую погрешность в работе системы
Равномерное прогревание отопительного контура

Трехходовые термоклапаны с электроприводом управляются за счет электронного блока управления, работающего на сервоприводе. Выход температурного режима теплоносителя за пределы установленных значений фиксируется установленным в модуль термостатом, который сигнализирует об этом контроллеру. Тот передает команду на привод, регулируя поток холодного или горячего теплоносителя в системе.

При этом ни один из патрубков полностью, как правило, не перекрывается, а регулируется лишь объем подаваемого охлажденного и горячего теплоносителя.

Смесительный трехходовой клапан с электроприводом
ПлюсыМинусы
Автоматический контроль температурного режима теплоносителяВысокая цена
Возможность изменения температурного режимаПовышенный расход электроэнергии
Точная регулировка температуры потока теплоносителяУвеличенный расход теплоносителя
Равномерное прогревание отопительного контура

Основные разновидности трехходовых клапанов

Трехходовой клапан для отопления с терморегулятором классифицируется по принципу работы. Это устройство может быть разделительным или смесительным. Особенности функционирования каждой разновидности прибора становятся понятны из названия. Два входа и выхода имеются у смесительного устройства. Этот прибор необходим для смешивания потоков теплоносителя, что может быть нужно для снижения температуры.

Этот вариант является наиболее оптимальным для получения необходимого режима в системе «тёплый пол». Процедура регулировки температуры очень проста. Необходимо знать текущие показатели входящих потоков теплоносителя, чтобы определить пропорции, только тогда на выходе удастся добиться нужных показателей. Эти устройства при правильном монтаже и регулировке могут работать на разделение потока.

Разделительный трехходовой клапан для отопления с терморегулятором разделяет один поток на два, это указывает на то, что устройство имеет два выхода и один вход. Прибор обычно используется для разделения потоков горячей воды в системе горячего водоснабжения. Но довольно часто разделительный клапан можно встретить в обвязке воздухонагревателей.

Описанные выше варианты внешне похожи. Однако если ознакомиться с их особенностями в разрезе, то отличия можно сразу же увидеть. Смесительный трехходовой термостатический клапан для отопления с терморегулятором имеет шток, дополненный шаровым краном. Он располагается в центре и перекрывает проход. Разделительные приборы обладают двумя клапанами в штоке, они находятся на выходах и работают по следующему принципу. Один клапан придавливается к седлу, перекрывая проход, другой открывает проход номер два, действуя параллельно.

Устройство и принцип работы трехходового клапана

Трехходовой клапан – это специфичный вид запорно-регулирующей арматуры, способный контролировать соотношение холодного и горячего потоков в двух замкнутых контурах. Проще говоря, он добавляет к основному отопительному контуру еще один, в котором можно поддерживать ту же температуру, либо изменять ее, настраивая клапан по своему усмотрению.

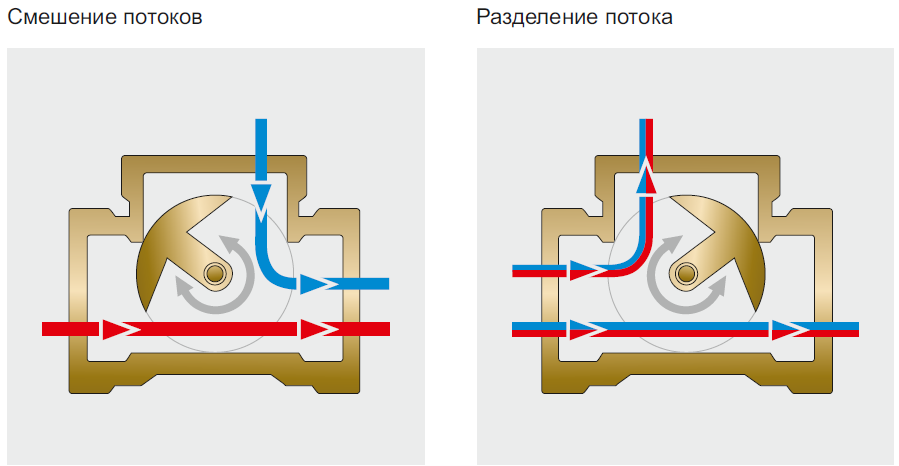

Условно трехходовой клапан можно представить в виде пары двухходовых клапанов, работа которых обратно пропорциональна: открытие одного ведет к прикрытию другого на равную величину

Важно понимать, что при этом общая интенсивность потока остается неизменной

В зависимости от принципа работы, выделяют три основные группы трехходовых клапанов:

Смесительный трехходовой клапан

Имеет два входных и один выходной патрубок. Применяется для регулирования температуры ведомого контура путем смешивания двух раздельных потоков с разной температурой в заданной пользователем пропорции.

Разделительный трехходовой клапан

Имеет один входной и два выходных патрубка. Используется для регулирования температуры путем изменения количества циркулирующего в ведомом контуре теплоносителя, а также перед системами дополнительно подогрева/охлаждения – в них подается отобранная клапаном часть потока.

Переключающий трехходовой клапан

Способен переключать поток между контурами, не влияя на его температуру и интенсивность. Переключение может осуществлять по схеме «вход-вход-выход» или «вход-выход-выход».

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Существуют также комбинированные трехходовые клапаны, способные, в зависимости от способа установки, выполнять функции как смесительной, так и разделительной фурнитуры. Однако ввиду дороговизны и сложной конструкции они менее распространены.

На рисунках выше показаны схемы трехходовых клапанов седельного типа. Существуют также конструкции поворотного типа, однако они менее долговечны и могут устанавливаться лишь в контурах с небольшим внутренним давлением. В большинстве случаев приобретение седельного клапана предпочтительнее.

Внешне трехходовой клапан представляет собой Т-образную цилиндрическую развилку, концы который оснащены унифицированной резьбой. В моделях, рассчитанных на большую интенсивность потока, роль соединительного элемента может играть торцевой фланец.

Корпуса клапанов изготавливаются из распространенных в отопительных системах материалов: чугуна, нержавеющей стали, латуни, бронзы. Элемент трехходового клапана, осуществляющий регулирование выходящего потока или потоков, называют затвором.

Конструктивно он может быть:

  • шаровым – характеризуется плавностью работы, но может изнашиваться быстрее, чем аналоги других форм;
  • цилиндрическим или плоским – имеет повышенный ресурс за счет большей площади контакта с гнездом;
  • конусным – позволяет уменьшить габариты клапана.

Клапан должен быть оборудован надежной системой привода, которая может быть:

  1. Механической – регулирование рабочего режима осуществляется путем поворота головки на необходимый угол.
  2. Электронной – угол поворота затвора устанавливается электрическим сервоприводом, сигнал которому передается датчиком или системой климат-контроля.
  3. Термостатическим – конструкция клапана дополняется термическим элементом, который, при повышении температуры теплоносителя на определенное значение, расширяется, поворачивая затвор.

Трехходовые клапаны с ручным управлением наиболее надежны, хотя и не предоставляют такой гибкости и оперативности настроек, как их автоматизированные аналоги. Кроме того, на ресурс клапана любого типа оказывает большое влияние наличие абразивных частиц в теплоносителе, поэтому контуры, работающие с подобной высокоточной фурнитурой, рекомендуется оборудовать улавливающими фильтрами.

Схемы подключения трехходового клапана к отопительной сети

После всего разбора относительно конструкции клапана и его принципа работы появилось понимание, как его можно использовать в различных отопительных системах. Чаще всего его используют в трех случаях.

  • В системе теплых полов температура теплоносителя должна быть в пределах +45°С. Именно этот режим и поддерживается с помощью прибора. Об это уже говорилось выше, и было показано, как это должно работать.
  • Для защиты твердотопливных котлов от образования внутри топки конденсата. Это случается, когда относительно сильно холодная вода по обратке попадает в теплообменник генератора. От этого на внешних поверхностях образуются капли воды от сконденсированного пара. Того допускать нельзя, потому что конденсат сокращает срок эксплуатации оборудования.
  • Если есть необходимость поддерживать разный температурный режим в разных частях отопительной системы.

Первый вариант рассматривать не будет, потому что он уже был описан. Что касается второго случая, то надо за основу разбора брать фото ниже.

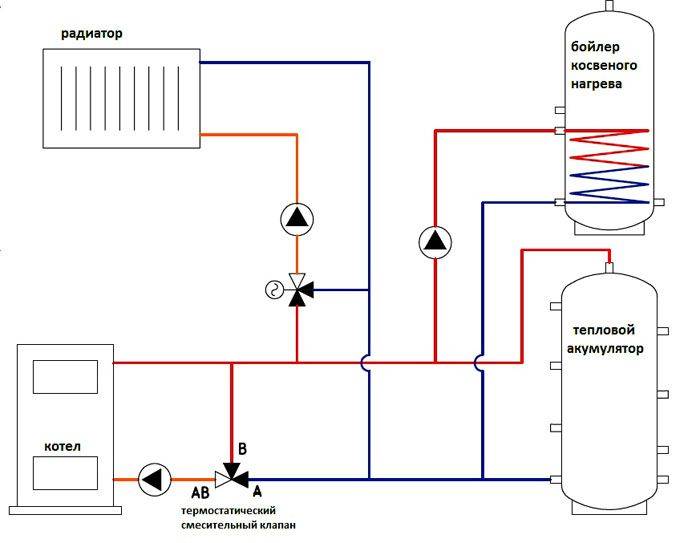

Схема обвязки твердотопливного котла с трехходовым клапаном

На схеме двойной контур: один большой проходит через радиаторы, второй – короткий через байпас (это вертикальная красная линия, начало которой вверху до радиаторов, конец упирается внизу в клапан). Пока котел не разогрелся, теплоноситель движется по короткому контуру. Температура поднялась до необходимой, клапан закрывает байпас и открывает обратку (нижняя синяя линия).

И третья позиция, в основе которой лежит распределение теплоносителя по потребителям, в них требуемая температура не всегда является одинаковой. К примеру, для бойлера косвенного нагрева требуется вода с большей температурой, для батарей с меньшей, а для теплых полов и того меньше.

Принципиальная схема разводки с установкой трехходового клапана должна быть приблизительно такой, как показано на фото ниже.

Распределение теплоносителя по потребителям

Схема работы клапана с седельным механизмом:

С седельным исполнительным механизмом

Конус (3), закреплённый на штоке (4) перекрывает седло (5).

Различающиеся по исполнительному механизму клапаны могут быть двух типов: разделительными и смесительными.

Смесительный клапан (СК) на один выход имеет два входа. Основное применение – для тёплых полов. На входы приходят разнотемпературные потоки, которые, смешиваясь, выравнивают температуру до задаваемого уровня.

Разделительный клапан (РК) имеет обратную ситуацию: на один вход приходится два выхода. Поток разделяется клапаном на два различных направления.

СК используются больше в отопительных линиях. Разделительные – для ГВС

Один разделённый поток будет иметь постоянный тепловой режим (здесь важно качество жидкости), во втором потоке режим может меняться (важно только количество)

Регулировка штока позволяет достичь в постоянном контуре необходимую температуру. Переменный же контур может полностью перекрываться.

Принцип действия

Сервопривод получает сигнал с контроллера, который настроен на определенный температурный диапазон воды. Контроллер воспринимает и реагирует на изменения температуры, посылая сигнал на сервопривод, который делает поворот и заставляет двигаться шток. Последний, в свою очередь, открывает и/или закрывает поток одного из контуров.

У смешивающих клапанов шток состоит из двух плоских дисков круглого сечения или одной сферы со сквозным отверстием. Запорный элемент разделяет устройство на два патрубка, соответствующих контурам отопления. Регулирование происходит за счет движения штока, который может подниматься/опускаться либо делать неполный оборот вокруг своей оси, перекрывая один и открывая другой патрубок.

Работа разделительных клапанов происходит практически по тому же принципу, что и у смешивающих, но в нем два потока разделяются между собой качественный и количественный потоки. Качественный — это поток с постоянными гидравлическими и температурными показателями, которые регулируются непосредственно водонагревательным устройством. Они необходимы для поддержания стабильной работы основного контура (например, системы отопления). Количественный поток регулируется основывается на увеличении или уменьшении подачи воды за счет движения штока, например, в системе “теплый пол”.

Монтаж и подсоединение трехходового клапана к теплому полу

Подключать трёхходовой клапан на тёплый пол несложно, это под силу сделать своими руками. Главное выполнять действия согласно приложенной инструкции.

Все входы и выходы обозначены буквами:

  • A — вход для нагретого теплоносителя;
  • С — входное отверстие для охлаждённой воды;
  • AB — выходное отверстие.

Прежде чем подключать прибор, следует учитывать, что возможно потребуется его демонтаж, поэтому необходимо иметь беспрепятственный подход к узлу.

Материалы и инструменты

Перед установкой клапана требуется запастись необходимым инструментом. Потребуются гаечные ключи (2 шт), пассатижи, гайки-американки с прокладками накидного типа, лента ФУМ.

Ход работ

Подключение теплого пола к системе отопления. Трёхходовой смесительный клапан.

Смотрите это видео на YouTube

Для этого на регуляторе выставляется минимальный показатель, затем пускается через клапан горячая вода. Если устройство функционирует правильно, то заслонка должно сразу закрыться.

Монтаж крана необходимо производить совместно с установкой коллекторной группы и до заливки стяжки.

При применении любой схемы, установка клапана осуществляется с использованием накидных гаек- американок.

Работа выглядит так:

  1. Очищаются фитинги расположенные с торцов труб от загрязнений и заусенец.
  2. Та же процедура проделывается с патрубками клапана.
  3. Производится проверка на наличие прокладок в гайке.
  4. Затем накручиваются гайки на патрубки и затягиваются — но не сильно. В этой процедуре участвуют два ключа — один для закручивания гайки, второй для придерживания вентиля.
  5. Перед клапаном устанавливается механический фильтр.

Следует отслеживать правильность подсоединения выходов вентиля: к А — горячая вода, к B байпас идущей от обратки, к AB коллектор с отводами для пола.

Для обеспечения герметичности стыков рекомендовано накручивать сантехническую ленту или ленту ФУМ.

Проверка системы

Помимо правильной установки смесительного крана, требуется его проверка в работе. Тестирование системы проводится при нагретом теплоносителе до 25 градусов. Время проведения опрессовки составляет сутки.

Установка трехходового крана для отопления

Есть много нюансов, о которых нужно знать при установке 3-ходового крана. От них напрямую зависит функциональность и правильность системы отопления. Для каждого крана у производителя есть конкретные инструкции, соблюдение которых может избавить от неприятностей.

Самое главное – установить трехходовой кран в правильное положение. При установке крана необходимо использовать подсказки, отображаемые на корпусе продукта. Они представлены в виде стрелок и букв, указывающих направление потока воды. Обозначение «A» указывает на постоянный ток, «B» указывает на вертикальное движение, а «AB» указывает на соединенные вход и выход.

В зависимости от направления потока существует несколько типов кранов:

  • Т-образная схема – вода поступает в кран через боковой вход. После слияния охлаждающая жидкость проходит через центральное отверстие.
  • Г-образное решение – горячий поток со стороны изделия и холодный поток снизу. После подключения вода вытекает из второго бокового отверстия.

Еще один важный нюанс – при установке смесителя нельзя располагать устройство головкой вниз.

Перед началом установки необходимо подготовить:

  • отключить подачу воды;
  • осмотрите линии, чтобы удалить любые остатки жидкости, которые могут ухудшить работу прокладки трехходового крана.

Кран должен быть установлен в легкодоступном месте, чтобы его можно было осмотреть, заменить или полностью снять позднее. Существует два способа установки трехходового крана в систему центрального отопления, выбор которых зависит от типа подключения к системе отопления.

Избыточное давление появляется только в тех случаях, когда происходит повышение температуры жидкости в обратке. В этом случае устанавливается специальная перемычка, дросселирующая перенапряжение.

Необходимо помнить, что при установке некоторых моделей кранов возникает легкий гул и небольшая вибрация. Причиной этого является несовместимость движения потока в трубе и кране. Поэтому давление может упасть.

Установка отводного крана облегчает перемешивание потока, благодаря чему на конечных ступенях контура жидкость стандартной температуры течет в радиатор и не перегревается полностью.

Рекомендации

Чтобы получить максимальную производительность от трехходового крана для отопления, вы должны следовать инструкциям производителя.

Установить не сложно, но все же стоит прислушаться к некоторым советам:

При установке трехходового крана можно не беспокоиться о его заметном расположении

Установите кран вертикально или горизонтально, и производительность системы не изменится.
При установке обратите внимание на переднюю часть корпуса крана. Он будет отображать стрелку направления, указывающую направление потока.
Следует отметить, что он должен быть доступен для последующего осмотра, замены или даже разборки работоспособности арматуры

Поэтому необходимо заранее рассчитать и проверить место, где удобно установить трехходовой кран.

Клапан с функцией термостата

Клапан данного типа регулирует интенсивность обоих потоков воды – и горячего, и холодного. Таким образом, достигается необходимое значение температуры и удержание на заданном уровне. Регулирование потоков происходит при помощи термостата, который реагирует на показатели жидкости и помогает сохранять стабильные значения температуры.

Такой трехходовой кран для теплого пола может быть использован также и для проведения трубопровода горячего водоснабжения. Благодаря наличию автоматического регулирования температуры воды, потребитель будет защищен от ошпаривания, когда откроет кран. Механизм действия клапана предполагает автоматическое перекрытие клапана с горячей водой в том случае, если холодной воды также нет. Кроме того, внутри клапана установлены термочувствительные датчики, которые определяют температуру входящих потоков жидкости и автоматически сокращают или расширяют отверстия, пока не будет достигнута оптимальная температура.

Как установить смешивающий клапан своими руками

Данная схема установки используется преимущественно в котельных тех отопительных систем, которые подсоединены к гидроразделителю или же к безнапорному коллектору. А насос, расположенный в контуре №2, обеспечивает требуемую циркуляцию рабочей жидкости.

Обратите внимание! Если трехходовой клапан будет подключаться напрямую к источнику тепловой энергии на байпасе, подсоединенному к порту В, то потребуется и монтаж клапана с гидросопротивлением, равным аналогичному сопротивлению этого источника

Если этого не сделать, то расход рабочей жидкости на отрезке А-В будет колебаться в соответствии с движением штока. Отметим также, что данная схема монтажа предусматривает возможное прекращение циркуляции жидкости через источник, если установка была произведена без циркуляционного насоса либо же гидроразделителя в основном контуре.

Нежелательно подключать клапан к теплосетям или напорному коллектору в отсутствие приборов, которые дросселируют чрезмерный напор. Иначе расход жидкости на участке А-В будет колебаться, причем существенно.

В случае если перегревание обрата допускается, от чрезмерного напора избавляются посредством перемычки, установленной параллельно к подмесу клапана в контуре.

Как работает трехходовой клапан в системе отопления

Принцип работы клапана заключается в смешивании потоков воды с разной температурой. Для чего это нужно делать? Если не вдаваться в технические подробности, можно ответить так: для продления срока службы отопительного котла и его более экономичной работы.

Трехходовой клапан смешивает нагретую воду с остывшей после прохождения по отопительным приборам и направляет ее снова в котел для нагрева. На вопрос, какую воду нагреть быстрее и легче – холодную или горячую – в состоянии ответить каждый.

Одновременно со смешиванием клапан потоки еще и разделяет. Возникает естественное желание автоматизировать сам процесс управления. Для этого клапан оснащается термодатчиком с терморегулятором. В этом случае лучше всего здесь справляется электрический привод. От устройства привода зависит качество функционирования всей системы отопления.

  1. Такой клапан устанавливается в тех местах трубопровода, где необходимо разбить циркуляционный поток на два контура:
  2. С постоянным гидравлическим режимом.
  3. С переменным.

Обычно постоянный гидравлический поток используют потребители, для которых подается качественный теплоноситель определенного объема. Регулируется он в зависимости именно от качественных показателей.

Переменный поток потребляют те объекты, для которых качественные показатели не являются главными. Им важен количественный коэффициент. То есть для них регулировка подачи производится по требуемому количеству теплоносителя.

Есть в категории запорной арматуры и двухходовые аналоги. В чем отличие этих двух видов? Трехходовой клапан работает совершенно по-другому. В его конструкции шток не может перекрыть поток с постоянным гидравлическим режимом.

Он всегда открыт и настроен на определенный объем теплоносителя. А значит, потребители будут получать необходимый объем как в количественном, так и в качественном эквиваленте.

По сути, клапан не может перекрыть подачу на контур с постоянным гидравлическим потоком. А вот переменное направление он перекрывать способен, тем самым позволяя регулировать напор и расход.

Если совместить два двухходовых клапана, то получится трехходовая конструкция. При этом оба клапана должны работать реверсивно, то есть при закрытии первого обязательно открывается второй.

Виды трехходовых клапанов по принципу работы

  • По принципу действия этот вид делится на два подвида:
  • Смесительные.
  • Разделительные.

Уже по названию можно понять, как работает каждый тип. У смесительного один выход и два входа. То есть он выполняет функцию смешивания двух потоков, что необходимо для понижения температуры теплоносителя. Кстати, для создания нужной температуры в системах теплых полов это идеальное устройство.

Регулировать температуру выходящего потолка достаточно просто. Для этого необходимо знать температуру двух входящих потоков и точно рассчитать пропорции каждого, чтобы на выходе получить требуемый температурный режим. Кстати, этот вид устройства, если его правильно установить и отрегулировать, может работать и по принципу разделения потоков.

Трехходовой кран разделительного действия разбивает основной поток на два. Поэтому у него два выхода и один вход. Этот прибор обычно используется для разделения горячей воды в системах горячего водоснабжения. Нередко специалисты устанавливают его в обвязках воздухонагревателей.

По внешнему виду оба устройства ничем не отличаются между собой. Но если рассмотреть их чертеж в разрезе, то есть одно различие, которое сразу же бросается в глаза. В смесительном приборе установлен шток с одним шаровым клапаном.

Он располагается в центре и перекрывает седло главного прохода. В разделительном таких клапанов два на одном штоке, и они устанавливаются в выходных патрубках. Принцип их действия таков — первый закрывает один проход, прижимаясь к седлу, а второй в это время открывается другой проход.

  1. Современный трехходовой кран делится на два типа по способу управления:
  2. Ручной.
  3. Электрический.

Чаще приходится сталкиваться с ручным вариантом, который похож на обычный шаровой кран, только с тремя патрубками — выходами. Электрические автоматические системы чаще всего используются для распределения тепла в частном домостроении.

Как и любое устройство, трехходовой кран определяется по диаметру подводящей трубы и давлению теплоносителя. Отсюда и ГОСТ, который позволяет провести сертификацию. Несоблюдение ГОСТа является грубым нарушением, особенно, когда дело касается давления внутри трубопровода.
