Радиореле для управления освещением — что это такое и как пользоваться?

На транзисторах

Сборки на транзисторах больше подходят для индуктивной нагрузки, ими можно регулировать обороты электродвигателей.

Простая схема

Данная сборка очень практичная — этот регулятор напряжения представляет собой простой блок питания, универсальный адаптер к радиоустройствам на разные напряжения (вольтаж). Собрать сможет даже пользователь с начальными познаниями и небольшим опытом.

Элементы:

  • транзистор КТ815Г, можно и 817 Г;
  • переменник на 10 кОм;
  • резистор стандартный 0.125 Вт на 1 кОм

Спаять элементы можно без площадки, но покажем, как это сделано с ней. Создаем плату:

Пайка компонентов:

Транзистор, важно не перепутать его выводы (эмиттер и базу).
Резистор на 1 кОм.
Впаиваем с проводами переменник на 10 кОм. Можно применить и другой, припаять сразу, без них, если позволяет типоразмер.
Четыре вывода — к питанию, к выходам.

Подсоединяем к питанию, выход оснащаем светодиодом, подключаем нагрузку (лампу), моторчик, тот же светодиод (в нашем примере он). Двигаем регулятор — наблюдаем изменение напряжения.

Особенность: диапазон обслуживаемой мощность и ток нагрузки ограничены предельными характеристиками транзистора — примерно половина 1 Ампера. Для увеличения диапазона такого регулируемого стабилизатора надо брать транзисторы КТ805, 819.

Другие варианты маломощных транзисторных схем

С 2 деталями: транзистором и переменником. Алгоритм элементарный: последний указанный элемент индуцирует (отпирает) первый. Чем ниже номинал настроечного резистора, тем более плавная регулировка. Это вариант для маломощной нагрузки, например, для вентиляторов, слабых электромоторчиков, светодиодов. Транзистор нагревается сильно, поэтому радиатор желательный.

Мощная сборка

Опишем особо мощный регулятор для нагрузки в несколько кВт. Тут ток на нагрузку идет также через симистор, но управляется все через каскад транзисторов. Переменником настраивается ток, поступающий в базу первого транз. (маломощного), а тот посредством коллекторно-эмиторного перехода осуществляет управление базой уже мощного транз., который реализует открывание/закрывание симистора. Так создается возможность очень плавной настройки огромных токов на нагрузке.

Что предлагает рынок?

Широкий ассортимент беспроводных дистанционных выключателей позволяет выбрать изделие с учетом цены, характеристик и внешнего вида.

Ниже рассмотрим лишь несколько моделей, которые предлагает рынок:

  • Fenon TM-75 — выключатель с дистанционным управлением, выполненный из пластика и рассчитанный на напряжение 220 В. К особенностям устройства стоит отнести наличие двух каналов, 30-метровый радиус действия, наличие пульта ДУ и функцию включения с задержкой. К каждому каналу можно подключить по группе осветительных приборов и управлять ими. Беспроводный выключатель Fenon TM-75 можно использовать с люстрами, точечными, светодиодными и трековыми светильниками, а также другими приборами, работающими от 220 Вольт.
  • Inted 220V — беспроводный радиовыключатель, предназначенный для крепления на стене. Он имеет одну клавишу и устанавливается в комплексе с приемным блоком. Рабочее напряжение изделия составляет 220 Вольт, а радиус действия 10-50 метров. Крепление беспроводного выключателя света производится с помощью саморезов или на двухсторонний скотч. Корпус выполнен из пластика.
  • INTED-1-CH — выключатель света с дистанционным управлением от ДУ. С помощью этой модели можно управлять источниками света дистанционно. Мощность ламп может составлять до 900 Вт, а рабочее напряжение изделия равно220 В. С помощью радиовыключателя можно управлять оборудованием, включать и отключать свет или сигнализацию. В основе изделия лежит приемник и передатчик. Последний имеет вид брелока, имеющего небольшой размер и передающего сигнал на расстояние до 100 м. Корпус изделия не имеет защиты от влаги, поэтому при монтаже на улице необходимо предусмотреть дополнительную защиту.
  • Беспроводный сенсорный выключатель с управлением через пульт ДУ. Изделие крепится на стене, отличается небольшими габаритами и выполнено из закаленного стекла и ПВХ. Рабочее напряжение составляет от 110 до 220В, а номинальная мощность — до 300 Вт. В комплектацию входит выключатель, пульт ДУ и болты для крепления аксессуара. Средний цикл жизни составляет 1000 нажатий.
  • Inted 220 В на 2 приемника — беспроводный выключатель освещения для крепления на стене. Управление производится с помощью двух клавиш. Корпус выполняется из пластика. Рабочее напряжение составляет 220 В. Количество независимых каналов — 2.
  • BAS-IP SH-74 — беспроводный радиовыключатель, имеющий два независимых канала. Управление производится с помощью мобильного телефона на операционной системе Андроид. Для работы необходимо установить приложение BAS. Модель SH-74 применяется для управления лампами накаливания, имеющими мощность до 500 Вт, а также лампочками дневного света (ограничение по мощности — 200 Вт).
  • Feron TM72 — беспроводный выключатель, управляющий освещением на расстоянии до 30 метров. Источники света объединяются на приемный блок, а включение и отключение производится с помощью пульта. В модели TM72 предусмотрено два канала, к каждому из которых можно подключить определенную группу устройств. Изделие имеет большой запас по мощности на один канал (до 1 кВт), что позволяет подключать различные типы источника света. Большим плюсом модели является наличие задержки, равной от 10 до 60 секунд.
  • Беспроводный 3-канальный выключатель на 220В Smartbuy предназначен для подключения источников света на три канала с ограничением по мощности до 280 Вт. Номинальное напряжение питания составляет 220 В. Управление производится от пульта ДУ, имеющего диапазон действия, равный 30 метрам.
  • Z-Wave CH-408 — радиовыключатель настенного типа, позволяющий программировать различные сценарии управления световыми приборами. При необходимости к нему можно подключить до восьми выключателей. Из дополнительных возможностей стоит выделить управление Z-Wave устройствами (до 80-ти) и удобство настройки вне зависимости от главного контроллера. Устройство питается от двух батареек, при разряде которых подается соответствующий сигнал. Обновление прошивки производится по сети Z-Wave. Максимальное расстояние до контроллера не должно превышать 75 метров. Класс защиты — IP-30.
  • Feron TM-76 — беспроводный выключатель освещения, который управляется дистанционно с помощью радиосигнала. Приемник соединяется с источниками света, а пульт ДУ управляет приемным блоком на расстоянии до 30 метров. Модель Feron TM-76 имеет три независимых канала, к каждому из которых можно подключить свою группу осветительных приборов. Управление в этом случае будет производиться раздельно, с помощью пульта. Максимальный запас мощности составляет до 1 кВт, что позволяет подключать лампы различных типов (в том числе и накаливания). Рабочее напряжение составляет 220 В.

Что предлагает рынок

Цокольный патрон с дистанционным подключением

В продаже можно найти бюджетные модели, радиус действия которых не превышает 30 м, а также продвинутые устройства с различными дополнительными возможностями:

  • задержка включения;
  • большое количество каналов;
  • сенсорное управление;
  • возможность подключения к смартфону или планшету.

Можно выбирать устройства по марке производителя, что обойдется дороже, особенно при покупке импортных изделий. Плюс в том, что есть множество дизайнерских решений.

Качество пайки также может быть сомнительным, если покупать дешевую китайскую продукцию. К сожалению, это можно определить только при десятикратном увеличении места пайки. В остальном придется ориентироваться на количество отказов системы.

По стоимости изделия бывают от 400 до 5000 рублей. В первом случае это будут выключатели китайского производства, во втором – европейского качества.

Дистанционные выключатели

На что нужно обратить внимание при покупке:

  • Тип осветительных приборов и используемых в них ламп.
  • Число каналов, необходимое для подключения всех электрических приборов. Пульт управления должен быть рассчитан на определенное количество каналов.
  • Рабочее напряжение.
  • Максимальная нагрузка на предохранитель. Устройство работает без трансформатора, поэтому может сгореть при превышении напряжения.
  • Радиус действия – определяется размером помещения и близлежащих территорий, если это частный дом.
  • Рабочее напряжение.
  • Размеры силового блока и выключателя.
  • Номинальный ток.
  • Комплектация прибора. Обычно в нее не входит батарейка.

Выключатель-приемник

Ассортимент подобных устройств невелик, рассмотрим их вкратце.

Все описываемые устройства потребляют мизерный ток из цепи даже при выключенном освещении. Поэтому при использовании энергосберегающих или светодиодных ламп, люстры и светильники необходимо зашунтировать конденсатором 0,1 — 0,2 мкФ. Иначе лампы могут слабо светиться или мигать. Подробнее о свечении и мигании светодиодных ламп

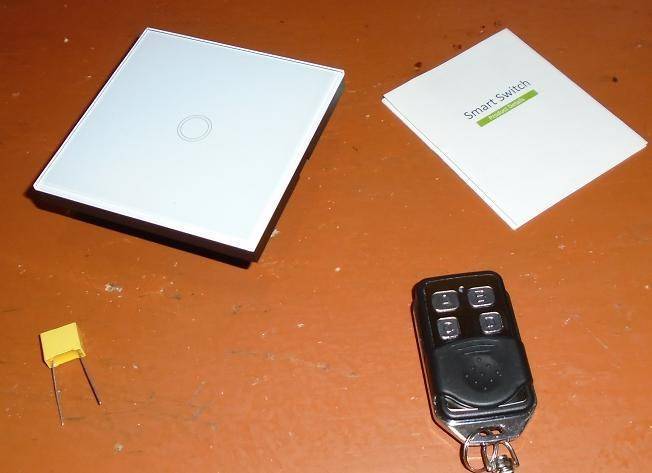

Как правило, шунтирующий конденсатор поставляется вместе с выключателем-приемником.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Радиореле HiTE PRO Relay-1 (для радиовыключателей и пультов) Одноканальное выносное радиореле является приемным компонентом системы радиоуправления и предназначен для дистанционного открытия закрытия жалюзи. Спрашивайте, я на связи!

Разновидности радиопультов

Переносные управляющие устройства выпускаются в малогабаритных корпусах, похожих на пульты от бытовой техники, а самые миниатюрные модели – в виде брелка, прикрепляемого на связку ключей. Стационарные радиопульты размещаются на стене и бывают двух типов:

  1. Панель для накладного монтажа с клавишами или сенсорами – в сущности, тот же пульт ДУ, только в виде выключателя. Фиксируется винтами или двухсторонним скотчем в нужном (удобном) месте.
  2. Универсальный радиопередатчик-вставка, работающий от контактов любого выключателя, или «таблетка» для размещения в совместимом кнопочном сенсоре.

Помимо формы и места размещения, радиопульты различаются функционалом: одно канальные передатчики работают с единственным светильником, многоканальные руководят несколькими приборами освещения.

Это интересно: Как выбрать современную потолочную люстру в гостиную

Схема испытания модулей ДУ

Насчет антенн – это куски провода 0.5-1 мм в диаметре, длиной 16 см. Это как раз 1/4 волны с учетом коэффициента укорочения. В спираль антенны не советую закручивать, диаграмма направленности при этом будет не круговая, а похожа на штаны.

Где можно использовать такую штуку? Практически везде, где используется электричество. Самый простой вариант – в качестве нагрузки приемника реле использовать и коммутировать уже все что угодно, начиная от настольных ламп и утюгов, заканчивая компьютерами и замками. А можно и машинку на радиоуправлении сделать – команды ведь как раз четыре (^ v < >).

Автор прошивки 4uvak, сборка и испытание схемы BFG5000.

   Форум по обсуждению материала ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ ПО РАДИОКАНАЛУ

ВОЗМОЖНОСТИ БЕСПРОВОДНОГО ПИТАНИЯ

Про использование технологии беспроводного питания различных устройств.

SMD ПРЕДОХРАНИТЕЛИ

Приводятся основные сведения о планарных предохранителях, включая их технические характеристики и применение.

MINILED И MICROLED ДИСПЛЕИ

Что такое OLED, MiniLED и MicroLED телевизоры – краткий обзор и сравнение технологий.

В КАКОМ НАПРАВЛЕНИИ ТЕЧЕТ ТОК

В каком направлении течет ток – от плюса к минусу или наоборот? Занимательная теория сути электричества.

Руководство по настройке 1 канального радиореле 220В HF220V-1B

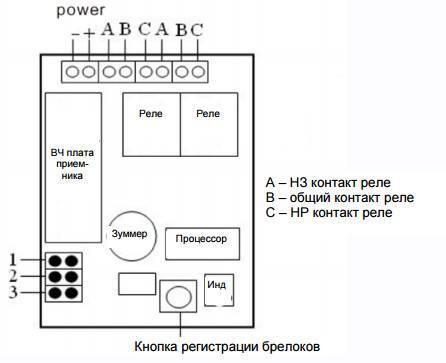

Общие сведения

“Сердцем” радиореле, определяющим всю логику его работы, есть микроконтроллер. Благодаря этому, реле имеет гибкие настройки режимов работы, позволяющие осуществлять взаимодействие с конкретными, “прявязанными” к реле пультами. Конкретно в этой модели реле есть четыре режима работы:
Режим «Звонок». Реле замкнуто, пока нажата кнопка пульта ДУ. Если отпустить кнопку – реле разомкнется. Используется одна кнопка пульта.
Режим «Однокнопочный выключатель». Нажатие кнопки пульта ДУ замыкает реле, повторное нажатие – размыкает. Используется одна кнопка пульта.
Режим «Двухкнопочный выключатель». Одна кнопка пульта ДУ включает реле, вторая – выключает.
Режим «Выключатель с задержкой». По нажатию кнопки пульта реле включается на 5,10,15 или 20 секунд и самомтоятельно выключается.

Выбор режима работы

Каждый пульт ДУ имеет свой индивидуальный цифровой код. Для того чтобы приемник записал код пульта, необходимо выполнить “обучение” реле и “привязку” пульта к реле. Для этого предназначена кнопка на плате приемника (она только одна).Обучение для режима «Звонок»:
Нажмите кнопку обучения приемника 1 раз, светодиод потухнет и перейдет в режим постоянного свечения – это признак готовности приемника принять код пульта. Нажмите на пульте ДУ любую кнопку 1 раз (эта кнопка в дальнейшем и будет работать), светодиод приемника моргнет 3 раза и потухнет, это значит код пульта успешно принят и приемник и пульт готовы к совместной работе в этом режиме.Обучение для режима «Однокнопочный выключатель»:
Нажмите кнопку обучения приемника 2 раза, светодиод потухнет и перейдет в режим постоянного свечения – это признак готовности приемника принять код пульта. Нажмите на пульте ДУ любую кнопку 1 раз (эта кнопка в дальнейшем и будет работать), светодиод приемника моргнет 3 раза и потухнет, это значит код пульта успешно принят и приемник и пульт готовы к совместной работе в этом режиме.Обучение для режима «Двухкнопочный выключатель»:
Нажмите кнопку обучения приемника 3 раза, светодиод потухнет и перейдет в режим постоянного свечения – это признак готовности приемника принять коды пульта.
Поскольку в этом режиме используются 2 кнопки, первой в приемник записывается кнопка включения, второй – выключения. Какие для этого будут выбраны кнопки на пульте – зависит от вашего предпочтения. Запись сигналов кнопок пульта в приемник осуществляется так же, как и в предыдущих случаях. Обучение для режима «Выключатель с задержкой»:
Кнопка обучения нажимается 4, 5, 6, или 7 раз, для установки длительности включенного состояния соответственно 5, 10, 15, или 20 секунд. Запись сигналов кнопок пульта в приемник осуществляется так же, как и в предыдущих случаях. Сброс приемника
Чтобы очистить приемник от записанных кодов нужно нажать кнопку обучения 8 раз. После этого все коды в приемнике будут стерты.
В некоторых прошивках для сброса приемника нужно нажать и удерживать кнопку обучения 5-6 секунд, пока не замигает светодиод.

Приемник может хранить коды 25 пультов. При записи кода 26-го пульта код 1-го пульта будет стерт. (Максимальное количество мною не проверялось.)

Как подключить силовой блок

Принцип подсоединения исполнительного модуля начального уровня понять легко: на вход устройства подают фазу и ноль внешней сети, а нагрузку подключают к выходу. Свитый спиралью антенный провод размещают без перегибов, прямой не обматывают вокруг корпуса, а стараются максимально выпрямить и не повредить изоляцию.

Внимание! Электромонтажные работы выполняют после отключения питающей сети, соединяя провода качественно и правильно. Определенные типы нагрузок: драйверы ламп, импульсные преобразователи и т. п., способны создавать высокочастотные помехи, мешающие корректной работе устройств

Лампочки могут моргать или не отключаться, неисправность устраняют включением в схему балласта — помехоподавляющего конденсатора на 0,47 мкФ/275 В

Определенные типы нагрузок: драйверы ламп, импульсные преобразователи и т. п., способны создавать высокочастотные помехи, мешающие корректной работе устройств. Лампочки могут моргать или не отключаться, неисправность устраняют включением в схему балласта — помехоподавляющего конденсатора на 0,47 мкФ/275 В.

Подключение исполнительных устройств: 1 — лампа; 2 — балласт; 3 — силовой блок на один канал; 4 — однофункциональный радиодиммер

Совет. Чтобы избежать проблем с радиосвязью, устройства размещают не ближе 50 см от бытовых приборов и далее 100 см друг от друга.

Незначительные сложности подключения связаны с отсутствием единого стандарта цветовой маркировки проводов, что решается внимательным изучением инструкции.

Схема подключения силовых блоков: 1 — радиореле DeLUMO; 2 — радиокоммутатор GIRA-mini двухканальный; 3 — светильник; 4 — нагрузка 1-го канала; 5 — нагрузка 2-го канала

Модернизировать существующее освещение и оставить штатные выключатели можно, установив в них как радиопередатчик, так и приемное устройство, которое по сигналу с пульта будет подавать напряжение в действующую электропроводку.

Подключение встраиваемых блоков: 1 — лампы; 2 — проводные выключатели; 3 — радиоприемник ROP-02; 4 — беспроводное реле RFSAI-61B; 5 — внешний выключатель

Принципиальная схема: 1 — блок питания; 2 — RGB-контроллер; 3 — трехцветная лента

Для изменения яркости свечения монохромных светодиодных лент подходит малогабаритный светорегулятор: 1 — источник питания; 2 — усилитель сигнала; 3 — диммер одноканальный; 4 — одноцветная лента

После подключения оборудования радиопульты «привязывают» к силовым блокам и создают желаемые сценарии работы осветительных приборов. В некоторых моделях режимы переключаются перемычками, помимо программной настройки.

Опробовав простейший вариант, состоящий лишь из приемника и передатчика, можно проверить на себе удобство системы «умного» дома и продолжить расширение комплекса, постепенно добавляя новые бытовые устройства.

рмнт.ру

Технические характеристики радиореле

  • Рабочее напряжение: 220 В переменного тока
  • Рабочий ток: 10 мА
  • Рабочая частота: 433 МГц
  • Рабочая температура: -40 до + 80 градусов
  • Чувствительность приемника: -105dbm
  • Коммутируемый ток: 10 А

На самом деле такая аппаратура дистанционного управления уже стояла на настенном светильнике (чтобы ночью не шарить по стенам в поисках выключателя), срабатывая от брелка с прикроватного столика.

И эта штука верой и правдой служила почти 5 лет, причём даже ни разу не меняли батарейку — так и работает до сих пор. Вот только теперь потребовалось управлять уже тремя разными лампами: в ванной, кухне и комнате. Для этого и был куплен 3-х канальный блок радиореле.

Сборка регулятора напряжения на симисторах

В основе работы симисторного РН — фазовое смещение открывания ключа. Детали схемы можно разделить на две группы:

  • силовые (ключ) — симистор;
  • создающие управляющие импульсы, база на симметричном динисторе.

С помощью резисторов R1 и 2 сконструирован делитель напряжения. Сопротивление на первом переменное, что дает возможность регулировать значение на отрезке R2–C1. Между указанными деталями поставлен динистор DB3. Конструкция работает с мощностью около 100–150 Вт.

Алгоритм работы:

  1. В момент достижения напряжения на конденсаторе C1 точки открытия динистора, на симистор (он же является силовым ключом) VS1 поступает импульс для управления — он активируется.
  2. Через симистор начинает протекать ток на подключенный прибор.
  3. Положением регулятора выставляют часть фазы волны, где срабатывает силовой ключ.

Второй вариант

Данный способ сборки на симисторе своими руками почти аналогичен предыдущему. Схема базируется на дешевом симисторе BT136. Сборка предназначена для работы в пределах 100 Вт.

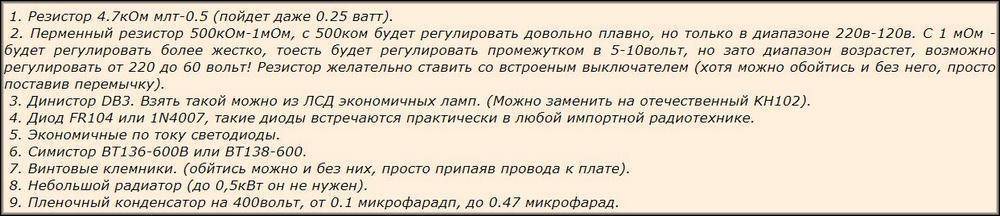

Потребуется следующее:

Как работает: через цепь DN1 (динист.) — C1 (конд.) — D1 (диод) ток течет на DN2 (симист.). Последний открывается и момент этого зависит от емкости C1, заряжаемого через R1 и 2 (резисторы). Получается требуемый алгоритм: модуляцией сопротивления R1 настраивается скорость заряда конденсатора.

Конструкция чрезвычайно простая, но отлично справляется с настройкой вольтажа нагревательных приборов с вольфрамовой нитью. Но есть минус: отсутствует обратная связь, поэтому применять самоделку для регулировки оборотов коллекторного электродвигателя нельзя.

Третий вариант РН на симисторе с иллюстрацией этапов, фото деталей

Нижеуказанная схема может обслужить нагрузку до 1 кВт. Потребуется конденсатор 0.1 мкФ×400 В и следующее:

Графически схема выглядит так:

Детали можно спаять между собой, но рассмотрим вариант с платой — ее вытравливают и лудят стандартными методами, макет ниже:

Припаиваем симистор, переменный резистор. Конденсатор в нашем случае на плате со стороны лужения, так как у пользователя он был со слишком короткими ножками.

Далее, динистор: у него нет полярности, вставляем как угодно. Затем установка всего остального: диода, резистора, светодиода, перемычки, винтового клеммника.

Конструкция помещается в любую коробочку, пример:

Самоделка в дополнительных настройках не нуждается. Можно применять не только для сети 220 В на стандартные приборы, но и для любого источника с переменным током от 20 до 500 В. Данный диапазон определен предельными характеристиками радиоэлементов.

Подключение и привязка (программирование) дистанционного выключателя

Как уже говорилось ранее, подключение проводов питания 220В и проводов выхода на лампочку в радиомодуле, можно сделать непосредственно в распредкоробке, если позволяет место. Или в самом светильнике под потолком.

Причем главное подвести ноль и фазу на вход, а на выход иногда достаточно пустить только фазный проводник (ноль при этом идет напрямую).

При первой подаче напряжения может ничего не произойти, сколько раз ни нажимайте клавишу. Потому как нет привязки. Для того, чтобы запрограммировать дистанционный выключатель к модулю-приемнику, проделываете следующие операции:

зажимаете на радиомодуле центральную кнопку, и дожидаетесь пока светодиод не начнет быстро моргать

в этот момент плавно нажимаете на клавишу

При правильной привязке, после нажатия клавиши, будет слышен характерный щелчок срабатывания релюшки. Светодиод в коробочке будет гореть постоянно. При следующем нажатии отключаться.

Для того, чтобы добавить второй в схему, проделываете ту же самую процедуру, что и с первым. Вновь зажимаете кнопку, ждете пока диод начнет быстро мигать и нажимаете на выключатель №2.

Один и тот же светильник можно включать и выключать с абсолютно разных и удаленных друг от друга мест.

При этом вы избавляетесь от кучи лишних проводов, распредкоробок, работ по штроблению и последующей штукатурке и отделке стен и потолков. И все это, за какие-то 800 рублей!

Такую же самую привязку можно сделать с тремя, четырьмя и более переключателями, пультом или брелком управления.

Чтобы отвязать и стереть из памяти приемника связь с выключателями, достаточно продержать нажатой кнопку настройки более 5 секунд. Как только светодиод начнет моргать медленно, отпускайте кнопку. Прибор будет распрограммирован.

Самостоятельное подключение

Комплект двухканального управления освещением Zamel RZB-04

Рассматривать особенности подключения бесконтактного концевого выключателя можно на примере Zamel RZB-04. Он комплектуется двухканальным приемником, двухканальным отключателем с 4-мя режимами, монтажными креплениями. Устройство имеет 5 режимов работы:

  • Включение. После того, как нажата кнопка в любом положении, загораются или гаснут лампы.
  • Выключение. Происходит по нажатию клавиши.
  • Моностабильность. Работает в режиме нажатой кнопки. После ее отпускания лампочка потухнет.
  • Бистабильность. Для включения/выключения света используется последовательное нажатие.
  • Временный режим. Нажатая кнопка запускает работу устройства на непродолжительный период.

Инструкция по подключению

Лучшее место для монтажа прибора – проходная комната (коридор, холл), кухня или спальня.

Схема подсоединения зависит от количества каналов. Одноканальные подсоединяются посредством разрыва кабеля фазы, подведенного к светильнику и подкидыванием жилы на клеммы Lin и Lout. Многоканальники устанавливаются так:

  1. Обесточивается электросеть и проверяется напряжение индикаторной отверткой.
  2. Убирается старый выключательный механизм.
  3. Подается напряжение, но на выключатель направляется только фаза. Она должна быть постоянной, для чего соединяется с одним из проводников клеммниками.
  4. Фаза подкидывается на контакт L без пропускания провода через устройства.
  5. На контакт N при помощи провода из распределительного щитка подводится ноль.

  6. На клемму OUT1 лучше сделать подсоединение фазным проводом, направленным на один или несколько источников света. Нейтраль берется из короба или приемника.
  7. На контакт OUT2 подводится фаза, выходящая на вторую группу или один источник света. Нейтраль забирается из щитка или приемника.
  8. На контакт INT1 подкидывается импульсный передатчик, направляющий короткие сигналы. Он обеспечит управление с пульта ДУ или стационарного переключателя.
  9. На контакт INT2 подключается импульсный выключатель по схеме, указанной в предыдущем пункте.

На завершающей стадии соединяется переключатель и подается электричество.

Технология настройки и перепрограммирования

Программирование режима

Сначала необходимо выбрать режим работы системы. По умолчанию это стандартный функционал с переводом беспроводника вверх на включение и вниз на отключение. Для перепрограммирования следует:

  1. Отверткой нажать на кнопку PROG устройства № 2 и удерживать ее до момента загорания красной лампочки.
  2. Дублировать действие на верхней части кнопки радовыключателя. Дождаться, пока зажжется красная лампочка.
  3. Нажать на нижнюю часть до момента активации диода.

Остальные действия выполняются по схожему алгоритму со второй клавишей.

Установка переключателя

Проще всего приклеить выключатель к стене на скотч

В комплект поставки входит двусторонний скотч или дюбели с саморезами. При работе со скотчем исключается использование инструментов и облегчается регулировка положения девайса. Лента разрезается на 4 кусочка, которые наклеиваются на прибор.

После монтажа устанавливает контрольная лампа и проверяется система. Нужно перевести кнопку в верхнее, а затем в нижнее положение. О старте свидетельствует световой индикатор.

Местом для монтажа может быть дверцы шкафа, сейф, перегородка из ГКЛ. На двери переключатель можно установить на уровне вытянутой руки ребенка. Спинка кровати, стена и пол создадут дополнительный комфорт использования.
