Значение и основные задачи селективной защиты
Безопасная эксплуатация и стабильная работа электроустановок — это те задачи, которые возложены на избирательную защиту. Она мгновенно вычисляет и отсекает поврежденную зону без прекращения подачи питания на исправные участки. Селективность снижает нагрузки на установку, уменьшает последствия КЗ.
При отлаженной работе автоматических выключателей по максимуму удовлетворяются запросы, относительно обеспечения бесперебойного электроснабжения и как следствие, технологического процесса.
Когда автоматическое оборудование, осуществляющее размыкание, в результате КЗ окажется неисправным, благодаря селективности потребители получат нормальное питание.
Правило, утверждающее, что величина тока, проходящего через все распредвыключатели, установленные за вводным автоматом, меньше обозначенного тока последнего, является основой селективной защиты.
В сумме эти номиналы могут быть и больше, но каждый отдельный обязательно хотя бы на шаг ниже вводного. Так, если на вводе установлен 50-амперный автомат, то следующим за ним устанавливают выключатель, с номиналом по току в 40 А.
Автоматический выключатель состоит из следующих элементов: рычага (1), клемм винтовых (2), контактов подвижного и неподвижного(3, 4), биметаллической пластины (5), винта регулировочного (6), соленоида (7), решетки дугогасительной (8), защелки (9)
При помощи рычажка как включают, так и выключают впуск тока на клеммы. К клеммам подводят и фиксируют контакты. Подвижный контакт с пружиной служит для быстрого размыкания, а связь цепи с ним выполнена через неподвижный контакт.
Расцепление, в случае перекрытия током своего порогового значения, происходит за счет нагрева и изгиба биметаллической пластины, а также соленоида.
Токи срабатывания настраивают при помощи регулировочного винта. С целью предотвращения появления электродуги во время размыкания контактов, введен в схему такой элемент, как дугогасительная решетка. Для фиксации корпуса автомата существует защелка.
Избирательность, как особенность релейной защиты — это умение обнаруживать неисправный узел системы и отсекать его от действующей части ЭЭС.
Здесь приведена схема щита, наглядно показывающая, как распределяется нагрузка по квартире. Перед установкой автомата нужно выполнить расчет суммарной мощности оборудования, которое будет подключено к нему
Селективность автоматов — это их свойство работать поочередно. Если этот принцип нарушен, будут греться и автоматические выключатели, и электропроводка.
В результате может возникнуть КЗ на линии, перегорание плавких контактов, изоляции. Все это приведет к выходу из строя электроприборов и пожару.
Допустим, на длинной линии электропередач возникла аварийная ситуация. Согласно главному правилу селективности первым срабатывает автомат ближайший к месту повреждения.
Если в обычной квартире в розетке происходит короткое замыкание, на щитке срабатывать должна защита линии, частью которой эта розетка является. Если этого не произошло, наступает очередь автоматического выключателя на щиток, и только за ним — вводного.
Тип электромагнитного расцепителя
Автомат должен срабатывать при повышении тока выше определенной отметки. Но в сети периодически возникают кратковременные перегрузки. Обычно они связаны с пусковыми токами.
Например, такие перегрузки могут наблюдаться при включении компрессора холодильника, мотора стиральной машины и т.д. Автоматический выключатель при таких временных и краткосрочных перегрузках отключаться не должен, потому у них есть определенная задержка на срабатывание.
Но если ток возрос не из-за перегрузки а из-за КЗ, то за время, которое «выжидает» автоматический выключатель, контакты его расплавятся. Вот для этого и существует электромагнитный автоматический расцепитель. Он срабатывает при определенной величине тока, которая уже не может быть перегрузкой.
Этот показатель называют еще током отсечки, так как в этом случае автоматический выключатель отсекает линию от электропитания. Величина тока срабатывания может быть разной и отображается буквами, которые стоят перед цифрами, обозначающими номинал автомата.
Есть три самых ходовых типа:
- B — срабатывает при превышении номинального тока в 3-5 раз;
- C — если он превышен в 5-10 раз;
- D — если больше в 10-20 раз.
С какой же характеристикой выбрать пакетник? В данном случае выбор автомата защиты также основывается на отдаленности вашего домовладения от подстанции и состояния электросетей выбор автомата защиты проводят ползуясь простыми правилами:
- С буквой «B» на корпусе подходят для дач, домов селах и поселках, которые получают электропитание через воздушки. Также их можно ставить в квартиры старых домов, в которых реконструкция внутридомовой электросети не производилась. Эти защитные автоматы далеко не всегда есть в продаже, стоят немного дороже категории С, но могут доставляться под заказ.
- Пакетники с «C» на корпусе — это наиболее широко распространенный вариант. Они ставятся в сетях с нормальным состоянием, подходят для квартир в новостройках или после капремонта, в частных домах недалеко от подстанции.
- Класс D ставят на предприятиях, в мастерских с оборудованием, имеющим высокие пусковые токи.
То есть по сути выбор автомата защиты в этом случае прост — для большинства случаев подходит тип C. Он и есть в магазинах в большом ассортименте.
Виды селективности защитных устройств
Устройства автоматической защиты классифицируются по ПУЭ в соответствии со схемами подключения:
- При полной схеме осуществляется последовательное подключение нескольких устройств. В случае аварии быстрее всех сработает аппарат, находящийся на минимальном расстоянии от места неисправности. Это основное условие работы защитных систем.
- Частичная схема селективной защиты действует аналогично предыдущему варианту, за исключением некоторых ограничений, установленных для величины тока.
- Временные схемы отличаются избирательностью, то есть, различным временем выдержки устройств с одинаковыми параметрами. Таким образом, обеспечивается не только селективная защита, но и страховка автоматов по скорости отключения на случай их неисправности. Например, первый прибор должен сработать через 0,2 секунды. Если он оказался неисправным, то через 0,4 секунды сработает второй прибор.
- Токовая селективность имеет такой же принцип работы, как и временная, но в данном случае основным критерием служит максимальная величина токовой отметки. Значения тока выставляются в направлении от источника питания до нагрузок в порядке убывания.
- Наиболее сложной в устройстве считается времятоковая селективность. Для таких схем используется аппаратура четырех групп – А, В, С и D. Каждая из них отличается собственной реакцией на электрический ток и обеспечивает отключение в нужный момент. Защитная схема от коротких замыканий составляется с учетом индивидуальных особенностей каждой из них. При необходимости обеспечивается селективность между предохранителями и автоматическим выключателем.
- Зонные схемы чаще всего применяются на объектах промышленного производства. Данный способ селективности считается не только сложным, но и дорогим вариантом, требующим специальных приборов слежения. При этом, все полученные данные сосредотачиваются в центре контроля, который и определяет, какой автомат будет использован для отключения. То есть, он мгновенно выполняет необходимый расчет. В таких устройствах используются электронные расцепители, работающие по следующей схеме, предусмотренной ПУЭ: в случае аварийной ситуации нижестоящий аппарат, подает сигнал вышестоящему. Если через 1 секунду не произойдет срабатывания нижнего автомата, то сразу же включится второй прибор.
- Энергетическая схема предполагает быстрое действие селективности автоматических выключателей, при котором токи коротких замыканий не успевают набрать свое максимальное значение.
Отличие защитных характеристик C, B и D автоматических выключателей, области применения автоматов
Содержание текущей статьи:
- ;
- с характеристиками B, C, D:
- ;
- ;
- ;
- информации.
Поставляем автоматические выключатели ВА47‑29 с номинальными токами от 0,5 до 63 ампер с защитными характеристиками B, C или D.
Введение
Модульные автоматические выключатели применяют:
- для защиты сетей:
- от коротких замыканий – для этого встроен электромагнитный расцепитель;
- от перегрузок – для этого встроен тепловой расцепитель;
- для ручного включение и отключения питания – для этого есть привод (рукоятка).
Тепловой и электромагнитный расцепитель установлен в каждом полюсе автомата и вместе их называют комбинированным расцепителем. Характеристика C, B или D определяет силу тока короткого замыкания, при которой произойдёт мгновенное защитное срабатывание, а следовательно, места применения автомата с конкретной характеристикой. Срабатывание вызывает электромагнитный расцепитель. Слева фотография модульных выключателей ВМ63 с разбором надписей («что есть что»).
Отличия автоматических выключателей с характеристиками B, C и D
| Тип защитной характеристики | Мгновенное отключение при коротком замыкании из диапазона | Предпочтительное применение автоматического выключателя | Нагрузки |
| B | (3-5)·In | защита: — длинных кабелей; — сетей с электро-нагревательными приборами (плитой, бойлером); — маломощных сетей:
| резистивные |
| C | (5-10)·In | защита: — освещения; — розеток; — бытовых электрических приборов. | резистивные, индуктивные с низким пусковым током |
| D | (10-50)·In | защита: — электрических двигателей (стиральных машин, водяных насосов); — низковольтных трансформаторов; — ламп-разрядников. | индуктивные с высоким пусковым током |
Значения изъяты из таблицы 2 на странице 11 стандарта на модульные автоматические выключатели ГОСТ 50345‑99 (ссылка внизу).
где In – номинальный ток автоматического выключателя. Примеры:
- Автомат на номинальный ток In = 6 ампер с характеристикой B: не сработает* при коротком замыкании 18 ампер (3·In), но мгновенно отключится при коротком замыкании 30 ампер (5·In) и выше.
- Автомат на номинальный ток In = 16 ампер с характеристикой C: не сработает* при коротком замыкании 80 ампер (5·In), но мгновенно отключится при коротком замыкании 160 ампер (10·In) и выше.
- Автомат на номинальный ток In = 50 ампер с характеристикой D: не сработает* при коротком замыкании 500 ампер (10·In), но мгновенно отключится при коротком замыкании 2500 ампер (50·In) и выше.
*Под словами «не сработает» понимаем не сработает под воздействием электромагнитного расцепителя мгновенного действия. Но есть тепловой расцепитель, который нагреется в течение нескольких секунд и отключит сеть. При этом стандарт не указывает как будет вести себя выключатель в самом диапазоне (заложена погрешность). Испытания проводят только в граничных положениях (согласно таблице 6 на странице 19 стандарта ГОСТ 50345‑99):
- нижняя граница (3, 5 и 10 от In соответственно) – отключения не происходит в течение 0,1 секунды;
- верхняя граница (5, 10 и 50 от In соответственно) – происходит защитное срабатывание в течение 0,1 секунды.
Характеристика B автоматического выключателя
Выключатели с характеристикой В применяют для протекции:
- протяжённых кабельных линий;
- цепей с нагревательным элементом (ТЭНом, электрической печью, бойлером);
- вторичных цепей или сетей с большим сопротивлением и низким током (из-за чего токи короткого замыкания низкого уровня):
- сигнализации;
- управления;
- измерения.
Характеристика C автоматического выключателя
Автоматы с характеристикой С применяют повсеместно: в бытовых и офисных помещениях, на промышленных объектах. С помощью них защищают:
- квартирные и офисные розетки;
- освещение на кухне, в спальнях; в ванной, в кабинете, на рабочем месте;
- отдельных потребителей (без мощных двигателей).
Характеристика D автоматического выключателя
Выключатели с характеристикой Д применяют для защиты низковольтных трансформаторов, электрических двигателей или устройств с ними:
- стиральных машин;
- посудомоечных машин;
- насосов для забора питьевой воды;
- сварочных аппаратов.
- Стандарт на модульные автоматические выключатели ГОСТ 50345-99.
- Заводской каталог «Курского электроаппаратного завода» на выключатели ВМ63.
- Заводской каталог компании «ABB» на выключатели S800S.

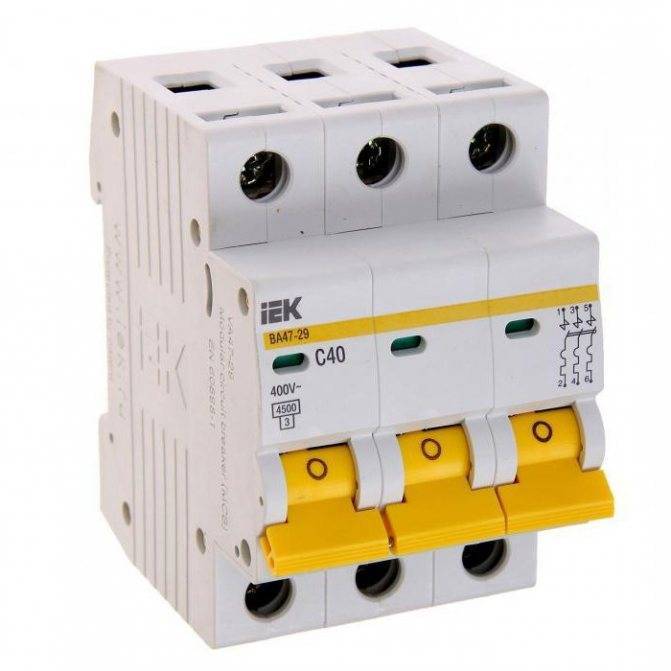

Автоматы серии ВА
Отечественные автоматы выпускаются серий АЕ и ВА. Первый тип является устаревшим, и его применяют редко. У него низкая прочность корпуса, отсутствие соединения с DIN-рейкой. Для бытового применения лучше подходят изделия серии ВА, рассчитанные на токи до 63 А, характеристики B, C, D и отключающую способность 4,5 кА.
Отечественный трехполюсной выключатель автоматический ВА вполне отвечает современным требованиям, имея при этом цену значительно ниже импортных моделей.
Если верить многочисленным отзывам, импортные модели при столь высоких ценах должны быть идеальными. Но они дают осечки, хотя и реже отечественных моделей.
Характеристики срабатывания защитных автоматических выключателей
Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.
В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.
Автоматы типа МА
Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.
Приборы класса А
Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.
Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.
Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.
Защитные устройства класса B
Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.
Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.
Автоматы категории C
Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.
Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.
Автоматические выключатели категории Д
Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.
Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.
Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.
Защитные устройства категории K и Z
Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.
Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.
Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.
Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.
Наглядно про категории автоматов на видео:
Устройство и принцип работы автоматического выключателя.
На рисунке ниже представлено устройство автоматического выключателя с комбинированным расцепителем, т.е. имеющий и электромагнитный и тепловой расцепитель.
- 1 — корпус;
- 2,3 — нижняя и верхняя винтовые клеммы для подключения провода;
- 4 — неподвижный контакт;
- 5 — подвижный контакт;
- 6 — дугогасительная камера;
- 7 — гибкий проводник (применяется для соединения подвижных частей автоматического выключателя);
- 8 — механизм взвода и расцепления
- 9 — катушка электромагнитного расцепителя;
- 10 — рычаг управления;
- 11 — тепловой расцепитель (биметаллическая пластина);
- 12 — регулировочный винт;
Синими стрелками на рисунке показано направление протекания тока через автоматический выключатель.
Основными элементами автоматического выключателя являются электромагнитный и тепловой расцепители:
Электромагнитный расцепитель обеспечивает защиту электрической цепи от токов короткого замыкания. Он представляет из себя катушку с находящимся в ее центре сердечником который установлен на специальной пружине, ток в нормальном режиме работы проходя по катушке согласно закону электромагнитной индукции создает электромагнитное поле которое притягивает сердечник внутрь катушки, однако силы этого электромагнитного поля не хватает что бы преодолеть сопротивление пружины на которой установлен сердечник.
При коротком замыкании ток в электрической цепи мгновенно возрастает до величины в несколько раз превышающей номинальный ток автоматического выключателя, этот ток короткого замыкания проходя по катушке электромагнитного расцепителя увеличивает электромагнитное поле воздействующее на сердечник до такой величины, что его силы втягивания хватает на то что бы преодолеть сопротивление пружины, перемещаясь внутрь катушки сердечник размыкает подвижный контакт автоматического выключателя обесточивая цепь:
При коротком замыкании (т.е. при мгновенном возрастании тока в несколько раз) электромагнитный расцепитель отключает электрическую цепь за доли секунды.
Тепловой расцепитель обеспечивает защиту электрической цепи от токов перегрузки. Перегрузка может возникнуть при включении в сеть электрооборудования общей мощностью превышающей допустимую нагрузку данной сети, что в свою очередь может привести к перегреву проводов разрушению изоляции электропроводки и выходу ее из строя.
Тепловой расцепитель представляет из себя биметаллическую пластину. Биметаллическая пластина — эта пластина спаянная из двух пластин различных металлов (металл «А» и металл «В» на рисунке ниже) имеющих разный коэффициент расширения при нагреве.
При прохождении по биметаллической пластине тока превышающего номинальный ток автоматического выключателя пластина начинает нагреваться, при этом металл «B» имеет больший коэффициент расширения при нагреве, т.е. при нагреве он расширяется быстрее чем металл «A», что приводит к искривлению биметаллической пластины, искривляясь она воздействует на механизм расцепителя, который размыкает подвижный контакт. В простой схеме это выглядит так:
Время срабатывания теплового расцепителя зависит от величины превышения тока электросети номинального тока автомата, чем больше это превышение тем быстрее сработает расцепитель.
Как правило тепловой расцепитель срабатывает при токах в 1,13-1,45 раз превышающих номинальный ток автоматического выключателя, при этом токе превышающем номинальный в 1,45 раза тепловой расцепитель отключит автомат через 45 мин — 1 час.
Время срабатывания автоматических выключателей определяется по их время-токовым характеристикам (ВТХ)
При любом отключении автоматического выключателя под нагрузкой на подвижном контакте образуется электрическая дуга которая оказывает разрушающее воздействие на сам контакт, причем чем выше отключаемый ток, тем мощнее электрическая дуга и тем большее ее разрушающее воздействие. Для сведения к минимуму ущерба от электрической дуги в автоматическом выключателе она направляется в дугогасительную камеру, которая состоит из отдельных, параллельно установленных пластин, попадая между этих пластин электрическая дуга дробится и затухает.
Выбор автоматического выключателя по мощности: таблица
Чтобы выбрать АВ по мощности (Р) нужно рассчитать по формуле ток нагрузки, затем по полученным данным выбрать автомат большего значения.
Пример выбора АВ
Для начала нужно подсчитать сумму всех мощностей для которой нужно подобрать АВ. К автомату в квартирном щитке подключен провод, который идет на кухню, где через розетки подключаются чайник мощностью 2,2 кВт, микроволновая печь – 700 Вт, хлебопечь – 720 Вт. Суммарная мощность потребителей электроэнергии 3 620 Вт = 3,62 кВт. Расчет тока будем производить по формуле:
I = P/U
где:
I – потребляемый ток;
P – общая мощность потребителей;
U – напряжение в сети.
I = 3 620/220 = 16,4А
Как видите потребляемый ток нагрузки равен 16,4 А. И сходя из этого можно подобрать АВ. Автомат на 16 А можно взять, но он будет работать на самом пределе. Любой автомат устроен так, что указанный номинальный ток загрублен на 13 % и при перегрузке он какое-то время будет работать. Зачем брать АВ, который будет работать на пределе. Нужно брать с запасом. Следующий номинал АВ – 20 А.
Посмотрите таблицу мощностей для выбора АВ по номиналу.
Таблица 2.
| Тип подключения | Однофазное 220 В, | Трехфазное (треугольник), 380 В | Трехфазное (звезда), 220 В |
| Номинал автомата, А | |||
| 1 | 200 Вт | 1 100 Вт | 700 Вт |
| 2 | 400 Вт | 2 300 Вт | 1 300 Вт |
| 3 | 700 Вт | 3 400 Вт | 2 000 Вт |
| 6 | 1 300 Вт | 6 800 Вт | 4 000Вт |
| 10 | 2 200 Вт | 11 400 Вт | 6 600 Вт |
| 16 | 3 500 Вт | 18 200 Вт | 10 600 Вт |
| 20 | 4 400 Вт | 22 800 Вт | 13 200 Вт |
| 25 | 5 500 Вт | 28 500 Вт | 16 500 Вт |
| 32 | 7 000 Вт | 36 500 Вт | 21 100 Вт |
| 40 | 8 800 Вт | 45 600 Вт | 26 400 Вт |
| 50 | 11 000 Вт | 57 000 Вт | 33 000 Вт |
| 63 | 13 900 Вт | 71 800 Вт | 41 600 Вт |
Разница между двухполюсным и однополюсным автоматом
Разница однополюсного и двухполюсного выключателя заключается в том, что в первом ведется наблюдение за техническими параметрами нескольких линий. Соответственно, отличие двух и трехполюсного в том, что в первом ведется наблюдение за двумя, а во втором — за тремя линиями. В момент превышения напряжения в одной аппарат защищает каждую линию. Второй же аппарат защищает лишь одну электролинию. При этом заменить двухполюсный автомат на несколько однополюсных нельзя из-за рычага выключения. Блокировка создана так, что при неполадке будут отключены обе линии. Кроме того, ток не испарится. Он проникнет в исправно работающий аппарат и может случиться возгорание.
Разница между двухполюсным и однополюсным автоматом
Достоинства и недостатки
Достоинства заключаются в надежной защите, возможности контроля мощности, легкости монтажа с обслуживанием. Главным преимуществом является обесточивание нескольких проводников вне зависимости от происшествия аварии в каком-то из них. Благодаря этому полностью убирается напряжение.
Вам это будет интересно Монтаж электросчетчика
Недостатки многополюсного защитного прибора заключаются в возможности кабельного пробоя электрическим током во время единовременного замыкания нескольких электросетей.
Обратите внимание! Также они заключаются в отключении питания электропроводки во время поломки теплового расцепителя, невозможности включения питания после аварийной поломки линии и чувствительности к механическим повреждениям
Технические характеристики
Технические характеристики двухполюсных автоматов различаются в зависимости от цены и производителя. Номинальное напряжение равно 240 ватт, номинальный ток равен от 6 до 63 ампер, число полюсов равно от 1 до 4, время-токовая характеристика имеет обозначение В, С и D.
Технические характеристики электрооборудования
Установка и схемы подключения
Двухполюсный автомат ставится по плану электрификации. Корпус до монтажа проверяется на наличие повреждений с деформациями. Работа ручки отключения должна быть качественной. При установке учитывается соединение медного проводника с помощью наконечника, соединение кабеля из алюминия при помощи концевой детали. Также учитывается верхняя группа стационарных автоматических выключателей, проводниковая заделка изоляционными трубками и защитной лентой, расстояние узлов и расположение дополнительного короба.
Автомат ставится на часть дин-рейки. Защелочная скоба вынимается при помощи плоской отвертки и ставится на рейку с крепежом. При монтаже применяется обычная схема. До счетчика ставится вводный выключатель, после него монтируется аппарат двухполюсного типа, а сверху подключается ноль с фазой. Снизу отводятся жилы к цепи. Чтобы объединить несколько устройств вместе, используются проводные медные перемычки. Окончание зачищается при помощи острого предмета и обжимается при помощи кримпера.
Обратите внимание! Во время установки аппарата работа должна производиться двумя специалистами в защитных резиновых перчатках после получения разрешения из жилищно-коммунального хозяйства. Подключение же должно производиться на щиток без повреждений в месте крепления
Селективность
Cat A или Cat B – категория применения в отношении селективности.
Cat A – это обычный автомат. Cat B – это селективный выключатель, который ставится в разветвленных сетях для обеспечения селективности защит.
Грубо говоря, чтобы при КЗ отключался только автомат какой-то конкретной линии, а не главный ввод всей цепочки.
Например, у вас в квартире стоит вводной автоматический выключатель, плюс еще один установлен на лестничной площадке. Даже если номинал автомата в подъезде или лестничной клетке больше, то нет никаких гарантий, что в случае серьезного КЗ сработает тот аппарат, который смонтирован в квартирном щитке.
Чаще всего отрабатывают оба. А представьте, что второй аппарат смонтирован не сразу за дверью, а в щитовой подвала, да еще и под замком? Бывает и такое.
Поэтому в таких ситуациях для ответственных объектов не помешает раскошелиться и применить селективные аппараты.
Ну и конечно в обязательном порядке их нужно ставить в медицинских учреждениях. Дабы какая-нибудь уборщица тетя Глаша, замкнув мокрой тряпкой розетку в подсобке, случайно не обесточила полбольницы вместе с операционной.
Классификация по применению
Разработчики и производители сверловочного инструмента уже давно знают, что технология обработки различных материалов имеет свои особенности. Поэтому при определении назначения сверла изготовитель обязательно учитывает, а потом указывает, для сверления каких материалов предназначен данный инструмент.
По металлу
При получении отверстия в металлических заготовках инструмент должен выдерживать большие механические нагрузки, не теряя режущих свойств, а его конструкция обеспечить отвод образующейся стружки. Поэтому самые распространенные сверла по металлу винтового типа. Хвостовик для закрепления выбирается в зависимости от типа привода и может быть цилиндрическим, конусным или шестигранным.
Для обработки твердых сталей и сплавов очень важно качество металла, из которого изготовлено сверло. Качество материала можно приблизительно оценить визуально:
- сверла серого цвета это самый дешевый инструмент невысокого качества без какой-либо дополнительной обработки;
- глубокий черный цвет говорит о специальной термической обработке, повышающей прочность и долговечность сверла;
- золотистые оттенки указывают на наличие особых покрытий на основе нитрида титана.
Более подробно о металле, который используется для изготовление, читайте здесь.
Наличие покрытия существенно улучшает качественно-эксплуатационные показатели инструмента, но и делает его в несколько раз дороже.
По дереву
Способы обработки деревянных деталей и заготовок очень разнообразны и для их выполнения применяют следующие сверла:
- спиральные (винтовые) для получения отверстий диаметром до 12-14 мм;
- витые шнековые для мягких пород древесины с большим количеством образующейся стружки;
- перьевые для сверления в тех случаях, когда к качеству результата не предъявляются высокие требования;
- долото для получения круглых и прямоугольных отверстий ударно-поворотным способом;
- кольцевые корончатые для обработки твердых плотных пород дерева и сверления глухих несквозных отверстий.
Следует учесть, что кольцевые сверла для металлов и древесины сильно отличаются по качеству материалов, из которых они изготовлены. Кроме этого в конструкции коронки для обработки древесины всегда предусматривается наличие центровочного сверла и оправки.
Подробный видео обзор
Сверла по бетону, камню, кирпичу
Особенность сверления бетона и камня заключается в обязательном применении ударных воздействий на материал с одновременным вращением сверла. Поэтому в наконечники винтовых сверл изготовители инструмента впаивают особые “победитовые” напайки тупой формы, способные работать при тяжелых механических нагрузках.
Для получения отверстий больших диаметров используют корончатые буры. Они могут быть в виде единого не изменяемого элемента или составными для получения бура большой длины. Для улучшения обработки бетона и камня по краям цилиндра коронки вставлены и припаяны специальные зубья из особо прочного сплава, иногда с алмазным напылением.
Сверление стекла и керамики
Керамика и стекло это прочные, но очень хрупкие материалы
Поэтому их обработка должна производиться специальным инструментом очень осторожно. Для получения отверстий в стеклянных заготовках применяю сверла в виде копья или коронок
Копьевидные сверла
Имеют заостренный наконечник в виде одной или двух перекрещенных лопаток с режущими кромками по краям. Для сверления рекомендуется применять шуруповерт или малооборотную дрель. Хвостовик всегда шестигранной формы для фиксации в стандартных патронах.
Кольцевые коронки
Корончатые сверла для керамики и стекла имеют такую же конструкцию, что и инструмент для бетона и камня, но вместо зубьев они имеют поверхность рабочего края с нанесенной алмазной смесью.
Сверление кафельной плитки
Для получения отверстий в уже уложенном плиточном покрытии применяют специальные сверла-резаки, которые называют балеринами. Из конструкция работает по принципу режущего циркуля с одной вертикальной опорной ножкой и передвигаемого на нужное расстояние резака с насадкой из быстрорежущей стали.
Универсальные сверла
Это инструмент изготавливается из особо прочных стальных сплавов, имеет защитное покрытие и специальную заточку, которая позволяет успешно работать с самыми разнообразными материалами. Это очень удобный инструмент для бытового использования. Однако за универсальное применение придется заплатить в несколько раз дороже.
Монтажные тонкости выключателей
Для всех электрических приборов подобного исполнения определён порядок внедрения в состав электрической схемы.
Установленным порядком, в частности, предполагаются следующие действия монтажников, прежде чем двухполюсные и трехполюсные выключатели будут установлены:
- прибор должен соответствовать исполнению под текущую схему;
- корпус автомата не имеет деформаций и повреждений;
- рычаг включения/отключения чётко срабатывает в режиме ручной активации.
Основание, на которое предполагается инсталляция устройства, необходимо проверить на ровность поверхности. Не допускается монтаж на основания, где за счёт неровной поверхности после крепления корпус автомата подвергается напряжениям изгиба.
Соединение с проводниками сети
Присоединение медных проводников, имеющих сечение 16 – 25 мм 2 , выполняют через кабельные наконечники (ГОСТ 9688-82). Если необходимо сделать соединение проводниками из меди сечением 4 – 16 мм 2 , используются кабельные наконечники иного типа (ГОСТ 7386-80).
