Выбор и подключение светодиодной ленты для улицы

Как подключить светодиодную ленту

Если вы знаете, как устанавливается внутренняя LED подсветка, у вас не возникнет сложностей с тем, как подключить уличную светодиодную ленту. Принцип в данном случае одинаковый. Нужно учитывать только напряжение питания, поскольку модификации на 12В и 220В подключаются по-разному.

Слаботочная лента на 12В требует блока питания с аналогичным напряжением и подходящей мощностью, которая рассчитывается с учетом потребления светодиодов. Провода тянутся от каждого отрезка в 5 метров к своему или общему блоку питания.

Модификация на 220В более удобна в монтаже. Лента поставляется в катушках длиной от 50 м с вилкой, которая идет в комплекте. Достаточно просто подключить ее с помощью ПИНов. Если катушка будет резаться, на каждый отрезок нужна своя вилка с пинами.

Виды светодиодной ленты

Светодиодные приборы бывают несколько типов в зависимости от количества цветов, наличия внешней защиты и расположения диодов. В зависимости от количества цветов различают два типа устройств:

• Монохромные. На таких системах крепятся светодиоды, которые могут генерировать только один цвет (например, красный или зеленый). Устройства этого типа являются экономными по расходам электричества, а монтируются они обычно по упрощенной схеме на двух проводах.
• RGB-системы. На таких лентах крепится несколько диодов, которые могут генерировать сразу три цвета — красный (Red), зеленый (Green) и синий (Blue). Оптическое смешение этих базовых цветов позволяет получить любой оттенок (то есть RGB-системы являются разноцветными). Такие установки потребляют больше электричества, а для полноценной генерации цветов используется усложненная схема на четырех проводах.

Часто задаваемые вопросы

Вместо заключения, мы ответим на часто задаваемые вопросы об использовании и подключении светодиодных лент. Давайте приступим к их разбору!

8.1. Как выбрать сечение провода?

Для начала придется вычислить общий потребляемый ток. Нужно разделить указанную в характеристиках мощность, выраженную в Вт/м, на напряжение питания (В). Полученная цифра умножается на длину ленты, подключенной в одну линию. После этого остается найти сечение в таблице. Для RGB обычно достаточно 4х0,75 мм, для моно-ленты – 2х0,75 мм. Рекомендуется использовать марки ПВС и ШВВП.

8.2. В чем разница между способами подключения?

При последовательной схеме отрезки присоединяются друг к другу, выстраиваясь в одну линию. Предельная длина – 5 м. При параллельном подсоединении каждый из источников света запитывается от БП (если мощности хватает, то бывает достаточно одного блока).

8.3. Нужен ли блок питания?

Непосредственно в сеть включаются только ленты на 220 В. Низковольтные модели без БП можно включить, используя аккумулятор или батарейки.

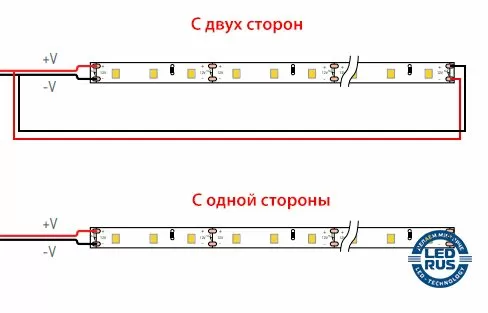

8.4. Можно ли ленту подключить с двух сторон?

Если сечение дорожек, проводящих ток, занижено (так бывает в дешевых моделях), то для компенсации просадки напряжения отрезок можно запитать с двух сторон. В иных случаях это нецелесообразно.

Ошибки, допускаемые домашними мастерами при подключении светодиодной ленты

Выход светодиодной ленты из строя по прошествии минимального времени эксплуатации – это не всегда заводской брак производителя. Чаще всего в коротком сроке службы полосы виноваты сами мастера, приобретающие и подключающие оборудование. Имеет смысл рассмотреть 4 основных ошибки, допускаемые начинающими домашними умельцами, которые приводят к перегоранию светодиодов, дорожек ленты и иного оборудования.

Наиболее частая ошибка – неверный выбор класса защищённости

Класс защищённости от пыли и влаги обозначается буквами IP, после которых следуют две цифры. Первая – защищённость от попадания пыли, вторая – влаги. Если установить в ванной комнате светодиодную ленту с классом IP20, то возникает опасность не только её быстрого выхода из строя, но и поражения человека электрическим током. А подобная «неприятность» чревата не только подрывом здоровья, но и летальным исходом. Что же касается классификации устройств по IP, то подробнее о ней можно узнать из картинки ниже.

ФОТО: eltesla.ruТаблица расшифровки класса защищённости светодиодных лент и иного оборудования

Ещё одно упущение – неправильный подбор блока питания по мощности

Тоже довольно распространённая ошибка. Обычно домашние мастера изначально не до конца планируют будущую подсветку. Уже после монтажа блок питания нагружается дополнительными светодиодными полосами, в результате, его выходная мощность оказывается ниже, чем потребляемая лентой. Результат предсказуем – блок питания перегревается и сгорает. Поэтому стоит следить, чтобы выходная мощность блока была всегда на 30% (это минимум) выше, чем потребляемая светодиодной лентой.

ФОТО: alfa-moduli.ruДовольно мощный блок питания на 250 Вт

Третья ошибка – подключение дополнительных лент

Об этом уже упоминалось в статье. Дополнительные ленты должны подключаться исключительно параллельно. Последовательное подключение приведёт к перегреву дорожек ближайшей к блоку ленты и её выходу из строя.

ФОТО: 5plus.dp.uaПолос по 5 м может быть сколько угодно, главное, чтобы оборудование выдерживало

Ещё одно правило, которое часто не берётся в расчёт

Многие мастера считают, что не имеет значения, куда наклеена светодиодная лента, однако это не так. Специалисты рекомендуют использовать в качестве основы алюминиевые профили, которые играют роль радиаторов охлаждения. На такой основе светодиодная лента проработает значительно дольше.

Контролер (диммер)

Контролер (диммер)

Контроллер (диммер) — это вспомогательное устройство в виде коробочки, которое встраивается в цепь осветительной ленты. Его главная функция — управление яркостью, цветом, затуханием диодов и другими параметрами освещения. В монохромных системах диммер можно не ставить, однако в случае RGB-устройств без него не обойтись. По способу управления димеры бывают трех типов:

• Управляемые программно. Такие диммеры управляют работой осветительного прибора согласно заданной программе, изменить которую либо нельзя, либо можно, но в определенных пределах (например, при помощи кнопки можно выбрать одну программу из перечня). Главное преимущество таких диммеров — низкая цена.
• Кнопочно-цифровые. Такие диммеры имеют небольшой циферблат и кнопки, с помощью которого можно управлять системой в определенных пределах. Например, Вы можете увеличить яркость либо задать цвет освещения. Стоят такие устройства дороже, однако и функционал у них получше.
• Беспроводные. Такие диммеры состоят из двух элементов — управляющий блок-коробочка и пульт управления. Коробочка встраивается в цепь, а пульт позволяет управлять устройством дистанционно. С помощью пульта можно выставить яркость, цвет, переливы, плавность затухания и другие параметры освещения.

Способы подключения светодиодной ленты к источнику питания

Светодиодная лента обычно поставляется намотанной на катушки отрезками длиной пять метров с припаянными на внешнем конце короткими проводами, как на фотографии.

Для защиты места пайки контактных площадок светодиодной ленты от внешних воздействий и из эстетических соображений их обычно сверху закрывают отрезком термоусаживающейся трубкой.

Подключение питания с помощью LED коннектора

При подготовке светодиодной ленты к установке, отрезок ленты длиной пять метров приходится разрезать на более короткие отрезки, исходя из размеров поверхностей или предметов, на которые лента будет устанавливаться. Поэтому возникает необходимость самостоятельного присоединения проводников к контактным площадкам.

Самым простым и быстрым способом присоединения проводов к контактным площадкам светодиодной ленты для ее питания является механический способ, с помощью специального LED коннектора, один из разновидностей которых Вы видите на фотографии. Достаточно приложить ленту контактными площадками к контактам коннектора и защелкнуть крышку. Но этот способ очень дорогой, так как цена одного коннектора сравнима со стоимостью полметра самой ленты и менее надежный, чем подключение с помощью пайки припоем. Не каждый домашний мастер захочет нести такие расходы, особенно если система освещения состоит не из одного отрезка светодиодной ленты, а множества.

Подключение питания способом пайки припоем

При самостоятельной подготовке к монтажу светодиодной системы освещения или подсветки дешевле и надежнее выполнить подключение проводов к светодиодной ленте методом пайки. При кажущейся на первый взгляд сложности, припайка проводов к контактам светодиодной ленты не сложней, чем любая другая пайка. Главное соблюдать технологию и паять паяльником с нагретым до требуемой температуры узким концом жала шириной около 2 мм. Искусству пайки паяльником на сайте посвящен ряд статей.

Отрезанный конец светодиодной ленты обычно приобретает вид, какой Вы видите на фотографии. Количество контактных площадок зависит от вида ленты. Например, RGB лента на фото имеет четыре контактных площадки и к каждой из них необходимо припаять отдельный проводник.

Для получения качественной пайки в обязательном порядке нужно подготовить спаиваемые поверхности, покрыв их слоем припоя. Посмотрев видеоролик, Вы убедитесь, что лудить контактные площадки светодиодной ленты не сложная работа.

Всего просмотров:
119288

Контактные площадки светодиодной ленты не являются исключением и прежде, чем припаять к ним провода, их тоже необходимо залудить, как показано на фотографии.

Далее необходимо залудить концы проводов. Для этого необходимо предварительно нарезать их на куски нужной длины и снять с концов изоляцию. Цвет изоляции проводов значения не имеет, просто, когда используют провода с разным цветом изоляции, то не нужно будет в дальнейшем заниматься их прозвонкой мультиметром. Снять изоляцию на пару миллиметров и залудить провода сложно. Поэтому изоляция снимается на 8-10 мм,а после залуживания концов проводов, они подрезаются бокорезами до длины трех миллиметров.

Теперь осталось приложить залуженные концы проводов к контактным площадкам и по очереди касанием каждой площадки жалом паяльника с каплей припоя в течение пару секунд получить пайку, как на фотографии. После пайки нужно внимательно осмотреть, не соприкоснулись ли капли припоя соседних площадок. Для уверенности в отсутствии короткого замыкания между соседними площадками желательно воспользоваться мультиметром.

Напряжение на контактах светодиодной ленты не превышает 24 В, поэтому место пайки можно не изолировать. Но, все же, лучше обернуть его пару витками изоляционной ленты или надеть термоусадочную трубку с последующим прогревом строительным феном.

Схемы подключения низковольтной одноцветной ленты на 12/24 Вольта

2.1. Один блок питания и 5 метров ленты/1 катушка (без управления)

Самый простой вариант — подключаем одну катушку ленты (5 метров) к блоку питания соответствующей мощности без возможности управления.

При подключении нескольких отрезков ленты, есть два варианта — «последовательное» и параллельное подключение. «Последовательное подключение ленты» подразумевает стыкование лент и запитывание каждого отрезка от предыдущего.

Обратите внимание! Ленты продаются в бухтах по 5 метров не просто так. Токопроводящие дорожки ленты рассчитаны именно на ток 5-метрового отрезка

Поэтому каждые 5 метров ленты подключают к блоку питания напрямую. Если к концу бухты (5м) подключить еще 5 метров, то нагрузка увеличится, дорожки перегорят и вся лента выйдет из строя.

2.2. Один блок питания и более 5 метров (без управления)

В случае, если у нас один блок и от него запитывается несколько катушек ленты, то провода от каждой катушки необходимо подключить к блоку питания. Главное правило, это параллельное подключение! Ленты нельзя соединять между собой, если общая длина будут превышать 5 метров.

2.3. Несколько блоков питания и более 5 метров ленты (без управления)

При подключении подсветки большой протяженности рациональнее использовать несколько блоков питания. Здесь есть два варианта – либо все блоки питания установлены в одном месте, например, в электрощите, а к ним проложены и подключены провода от лент, либо блоки питания устанавливаются непосредственно возле каждого 5 метрового отрезка, а к ним уже прокладываются кабели 220В.

2.4. Один блок питания и 5 метров ленты/1 катушка (с управлением диммером)

Если необходима регулировка яркости – используются диммеры. Они подключаются в разрыв между источником питания и лентой, к клеммам с пометкой «input» – 12/24В от БП, а к «output» — светодиодная лента.

2.5. Несколько блоков и более 5 метров (с управлением диммером)

Если вам не удалось найти диммер достаточной мощности или в Вашей схеме несколько блоков питания, можно использовать несколько диммеров, но в этом случае вы будете регулировать яркость каждого участка подсветки отдельным пультом — данная схема рассматривалась выше. Если Вас это не устраивает, и вы хотите управлять освещением с одного пульта – используйте усилители. Так же есть вариант с многозональным управлением, ниже рассмотрим все варианты.

Ниже представлена самая популярная схема подключения одноцветной ленты, если в цепи есть управление и более 1-го блока. Подразумевается, что все оборудование (блоки, усилители и контроллер) установлено в одном месте и от него идет разводка проводов до ленты.

В данном случаем есть возможность управлять отдельными зонами вместе и раздельно.

Это интересно: Схема электропроводки в двухэтажном деревянном доме — передаем суть

Правила подключения

Чтобы не испортить дюралайт и обеспечить исправно работающую подсветку необходимо соблюдать ряд правил.

1. Сделайте все необходимые замеры заранее. Чаще всего длина ленты составляет 5 м, ее можно разрезать в специально обозначенных местах или удлинить, соединив несколько отрезков.
2. Соблюдайте полярность, т. к. вы имеете дело с полупроводниковым устройством. В случае неправильного подсоединения светодиоды не загорятся, тогда нужно поменять подключение питающих проводов.
3. Производите все манипуляции по установке на отключенном устройстве и проверяйте соединения перед включением в сеть.
4. Монтируйте ленту на специальный профиль из алюминия или пластика, он выполнит роль теплоотвода и снизит риск быстрого перегорания.
5. Выбирайте блок питания с запасом мощности минимум 30% для всей электрической цепи. Это нужно для того, чтобы БП не работал на своем пределе, тогда срок эксплуатации прибора будет дольше.
6. Подключайте LED-ленту параллельно отрезками не более 5 м каждый. При последовательном соединении нагрузка будет больше допустимой, устройство не будет работать исправно, также проявится неравномерность свечения диодов.

Светодиодную ленту следует монтировать на алюминиевый профиль, который выполняет роль теплоотвода.

Необходимы ли контроллер и блок питания

Порой мастера-любители стараются избежать расходов на дополнительные устройства. В подобных ситуациях помогает смекалка. Например, есть лента RGB длиной 10 м, однако нет блока питания и контроллера. Тогда прибегают к хитростям. Заместо обычного блока питания возможно использование адаптера для плазменного телезивора либо телевизора LED, выдающего 12 В. Обязательное условие: выпрямитель должен подходить по показателям исходной мощности. Единственная проблема заключается в том, что подобных блоков должно быть 3 — по 1 для каждого цвета.

Также заместо обыкновенного выключателя устанавливают 3-клавишный. Их соединяют так:

• Ноль должен пойти на блоки электропитания сразу и после этих блоков он должен опять соединиться в единую линию.
• Фазный электропровод должен пойти через выключатель и там превратиться в 3 электрожилы. Затем каждая из них идёт на собственный блок электропитания, затем она подаётся на ленту RGB нужного цвета.

В результате путём включения конкретных клавиш обеспечивается зажигание определённого цвета, а в случае комбинирования этих клавиш возможно достижение дополнительных цветов. Ленты RGB для интерьерного дизайна могут использоваться очень разнообразно.

Что нужно сделать заранее

Прежде всего, стоит подумать о том, какого типа подсветку вы будете устанавливать. Есть несколько разновидностей таких конструкций и каждая монтируется по своему принципу. Если потолок у вас натяжной, то лента может располагаться как снаружи, так и внутри.

Если же покрытие потолочной композиции сделано из других материалов, располагать светодиоды придется снаружи, но, они также останутся скрытыми и не будут видны до тех пор, пока их не включат. Есть несколько вариантов такой установки и каждый заслуживает отдельного внимания.

Следующее, о чем стоит позаботиться заранее – возможность подключения подсветки к электросети. Нужно предусмотреть отдельный провод на подключение декоративного света и место, где будет располагаться трансформаторный блок, обеспечивающий диоды необходимым напряжением.

Важно правильно выбрать подходящий трансформатор, так как для разного количества диодов потребуются разные модели таких устройств. Чтобы выбрать было легче, ниже приведена таблица, согласно которой можно подобрать соответствующий требованиям блок

Тип светодиодов	Количество диодов на один метр	Мощность (Вт)
3528	60	4,8
3528	120	9,6
3528	140	16
5050	30	7,2
5050	60	14,4
5050	120	25

Комментарии:

Станислав

При нынешних ценах на электричество использовать декоративное освещение — верх расточительства даже со светодиодами. Да и зачем? А вот функциональное освещение — согласен. Тут без вложений не обойтись

Ник

Станислав, ну это кому как. Кто-то приезжает на дачу, чтобы отдохнуть и насладиться красотой, поэтому для него «картинка» важнее функциональности. Хотя да, с ценами на электричество — освещать ёлочки и клумбы — расточительство

Зиновий

Можно вообще без электроэнергии обойтись, например с помощью фонарей на солнечных батареях — так и дача подсвечивается и за электрику платить не надо, да и удобнее, чем тянуть кабели по участку

Оставить комментарий Отменить ответ

Какими преимуществами обладают светодиодные светильники для освещения различных наружных объектов?

Светодиодная лента в ванной комнате — особенности использования, правила и процедура монтажа

Установка светодиодных лент в помещении сауны

Подготовка и подключение светодиодной ленты своими руками. Видео.

Подключение

Схема подключения светодиодной ленты:

1. Отрезать шнур, по длине кратный наименьшему размеру ленты.
2. В отрезанный конец установить штырь-соединитель и зафиксировать герметиком.
3. Исходя из полярности, состыковать соединитель с выходом выпрямителя.
4. Перекрыть обратную сторону отрезанного шнура заглушкой.
5. Убедиться в герметичности светильника и качестве соединений.

Выпрямитель, с использованием которого подключается LED, имеет диодный мост. Мощность выпрямителя составляет 700 Вт, чего хватит на 40 метров ленты повышенной мощности, и 100 метров – стандартной.

Установка светодиодной ленты на дерево

Монтаж осуществляется в такой последовательности:

1. Рассчитываем нужную длину ленты.
2. Подключаем все компоненты между собой.
3. Изолируем все соединения.
4. Прикрепляем LED к дереву хомутами.
5. Подключаем систему.

Установка ленты на стену здания

В данном случае хомуты не помогут, понадобятся другие решения. Установка может быть выполнена двумя способами:

1. В стене, обшитой пластиком, просверливают небольшие отверстия и с их помощью фиксируют ленту.
2. В случае с кирпичной стеной задача усложняется. Вначале устанавливают ленту по углам здания и натягивают ее до максимально возможной степени, соблюдая аккуратность. Затем в стене просверливают небольшие отверстия и фиксируют ленту. На каждый метр стены создают по одному креплению.

Техника безопасности

При установке и эксплуатации ленты не следует забывать о технике безопасности:

1. Блок должен иметь запас прочности по мощности. Несмотря на стойкость к механическим повреждениям, запас прочности у диодных светильников не бесконечен. Их нужно оберегать от ударов твердыми предметами.
2. На каждые пять метров ленты должен приходиться блок питания.
3. При установке LED нужно соблюдать полярность.

При отсутствии опыта по установке лучше обратиться за помощью к специалистам. Монтаж ленты – не слишком сложная задача, но она требует соблюдения определенных правил.

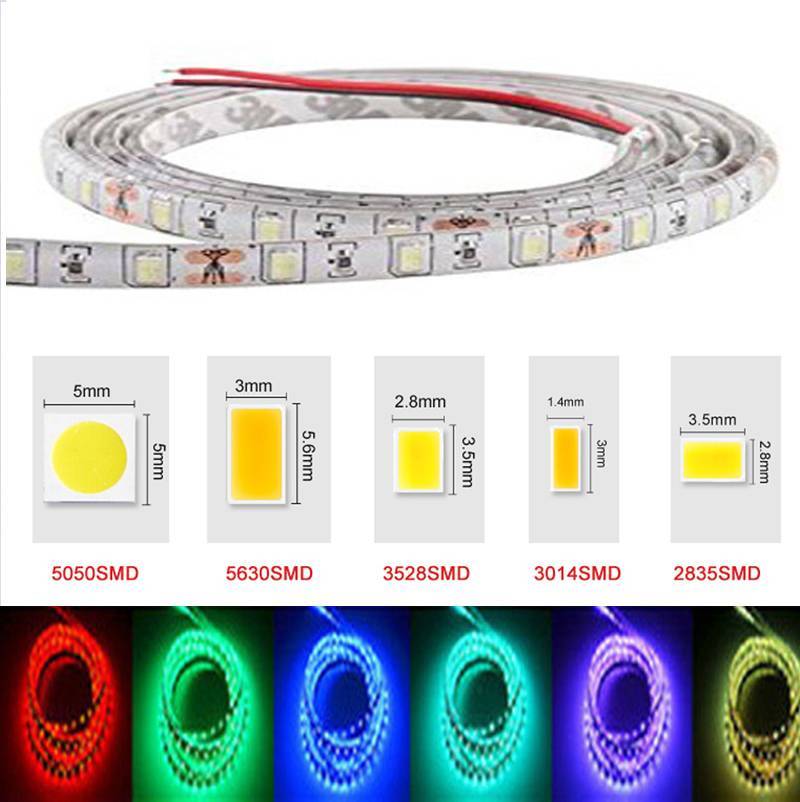

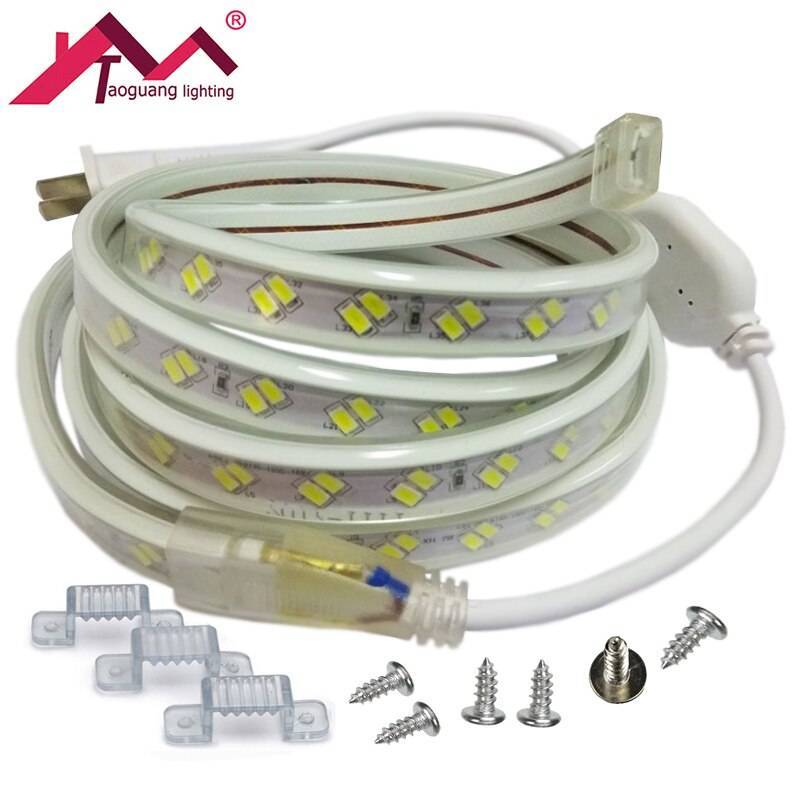

Разновидности уличной светодиодной ленты 220 В

Есть целый ряд видов светодиодов на двести двадцатой полоске, например:

• 3528;
• 5050;
• 2835;
• 3014;

Уличная светодиодная лента 220 В типов 3528 и 5050 модели наиболее распространенные на территории России и странах бывшего Советского Союза. Несомненно, они эффективны и долговечны, но основная особенность заключается не в этом. Аппараты с последними тремя диодами гораздо сложнее найти на рынке постсоветского пространства, чем в других государствах. Но «сложно» — не значит «невозможно». Предприниматели привозят изделия из Китая и продают их у нас. Однако такие товары славятся низким качеством и маленьким сроком службы. Хоть 5635 и являются мощнейшими светодиодами, лучше выбрать что-либо из первых двух пунктов.

Если сравнивать 2 популярных вида диодов, то лучшим вариантом окажется SMD5050. Во-первых, они обладают более ярким световым потоком. На примере лент SMD3528 60LED 220V — 300 люменов на метр и SMD5050 60 LED 220V — 900. Также в первой разновидности не предусмотрено RGB-свечение, в отличие от второго. С другой стороны, светильники 3528 потребляют меньше энергии. На примере тех же лент: на питание SMD3528 60LED 220V расходуется 4.8 Вт/м, а на SMD5050 60LED 220V — 13.5. Другие параметры не сильно различаются.

Отличить типы лент друг от друга по внешним признакам — непростая задача, так как полоски в основном имеют мало различий. Но, если внимательно присмотреться, можно увидеть маркировки с обозначенным напряжением, на работу с которым рассчитан аппарат.

Устройства обычно продаются в длинных бобинах, из-за чего приходится отрезать необходимую часть, а остальную ленту хранить до лучших времен. Особенность разреза состоит в том, что прибор делится на отрезки только по 50 сантиметров либо по одному метру. Поэтому не выйдет сделать ленту в 40 сантиметров либо 2,7 метра — она не заработает. Благодаря новым технологиям и разработкам производители создают устройства, кратные 2 метрам или 200 сантиметрам, соответственно.

Уличная светодиодная лента 220 В может иметь клейкую основу, а может и не иметь. Способ крепления зависит от каждого товара и его конструкции.

Как выполнить подключение RGB ленты через контроллер

Как подключить RGB ленту к контроллеру стоит разобрать отдельно, так как есть некоторые особенности.

На фото ниже изображена схема подключения РГБ ленты к контроллеру, соединяющаяся при помощи четырех проводов: 3 из них цветные и 1 соединительный для подачи тока от блока питания. Контроллер должен строго устанавливаться между трансформатором и диодным отрезком.

1. Первое, что нужно сделать – с одной стороны где только два провода «+» и «-», соединить контроллер с трансформатором, соблюдая полярность проводов.

1. Далее, с другой стороны, нужно подключить отрезок светодиодной ленты с контроллером, как это сделать смотрите подробно на картинке выше. Соедините четыре провода, 3 из них с соблюдением цветной маркировки, а четвертый провод прикрепите на оставшееся место (он обычно белого или черного цвета).

На деле, если выполнить подключение правильно, процесс оказывается совсем не сложным. Если с первого раза не получилось выполнить соединение верно, то не волнуйтесь – током не ударит. Просто поменяйте провода местами.

Основные схемы подключения RGB-ленты

Когда разобрались с подключением контроллера к RGB-ленте, ваш следующий шаг – соединить все оставшиеся детали в общую цепь. Рассмотрим несколько схем подключения, когда требуется соединить один и более отрезок, а также в каком случае необходим усилитель.

1. Простой вариант установки всех элементов между собой. Эта схема будет полезна для тех, кто собирается подключить только одну диодную ленту, длиной не более, чем 5 метров. При этом способе достаточно применить один блок питания и RGB контроллер. Если требуемая мощность блока рассчитана правильно, то усилитель не понадобится. Ниже представлена наглядная схема подключения.

1. Способ для подключения двух светодиодных отрезков, каждый длиной не более 5 м. Этот метод подключения RGB ленты также прост, но требует некоторых условий для его реализации:

• мощности блока питания и контроллера должно быть достаточно для обслуживания током нескольких диодных отрезков, у которых суммарная длина не более 10 м.
• потребуются дополнительные провода. Как показано на схеме ниже, это можно выполнить путем присоединения к соответствующим выходам контроллера по два провода, которые идут на две разные ленты, соединяя их параллельно друг другу. То есть к одному контакту контроллера присоединяются сразу два провода.

Насколько эффективен этот способ остается только гадать. Ведь мощности одного блока питания может не хватить на долгое время обслуживания двух отрезков лент, а если вы допустили ошибки в расчетах, то конструкция может вовсе не работать.

Для подключения двух отрезков диодных лент существуют более надежные способы. Подразумевается два основных метода соединения всей цепи, длиной свыше 5 м: при помощи дополнительного блока питания и при помощи усилителя.

1. Рассмотрим схему подключения РГБ ленты к двум источникам питания, которая представлена ниже. Эта цепь гораздо лучше подходит для обслуживания более длинных участков лент, так как мощность распределяется равномерно на оба отрезка в необходимом объеме. Недостаток этого способа кроется в том, что трансформатор стоит дороже, чем усилитель.

1. Следующий метод соединения заключается в добавлении нового элемента – усилителя. При его выборе не требуется рассчитывать мощность всей ленты, а только отдельного отрезка, к которому он присоединяется. Его удобнее использовать, так как трансформатор выглядит более громоздким и тяжелым. К тому же не каждый контроллер выдерживает такое напряжение тока. Здесь на помощь приходит использование RGB усилителей сигнала. В итоге оба отрезка будут синхронно работать. Чтобы было понятнее, взгляните на схему.

1. Способ подключения, который позволяет создать более сложную конструкцию из светодиодов любой длины и сложности. Для этого потребуется несколько блоков питания и усилителей, в соответствии с количеством светодиодных лент. Нужно ли добавлять дополнительный трансформатор зависит от мощности освещения. Ниже следует схема того, как вы сможете постепенно наращивать длину подсветки, добавляя через каждые 5 метров по одному усилителю.

Вот еще одна возможная схема подключения сложных конструкций, схожая с предыдущими. Как ее выполнить смотрите ниже.

Вот такое существует разнообразие вариаций подключения, и это не предел, дальше все зависит от вашей фантазии. Главное, найти место для размещения всего этого оборудования.

Популярные схемы подключения

Простота подключения цветной светодиодной ленты дает возможность провести эту работу самостоятельно при наличии небольшого уровня знаний и навыков в электротехнике. Если их нет, лучше пригласить специалиста.

Стандартная схема подключения

Для подключения к блоку электропитания контроллера при помощи коннекторов или пайки используется двухжильный провод, для подключения светодиодной полосы – четырехжильный. Сечение провода от 0,25 мм, более надежны соединения коннекторами. Система присоединяется к бытовой сети при помощи стандартной розетки.

Чаще всего неопытные электрики неверно соединяют оборудование. Следует соблюдать определенную последовательность: блок питания, управляющее устройство, светодиодная полоса. Если требуется усилитель, он подключается между контроллером и лентой.

У изделий эконом класса обязательно необходимо проверить места пайки с обратной стороны после отрыва скотча. Случаются, что они оголяются, после установки на металлический профиль происходит короткое замыкание, выводящее светодиодную ленту из строя.

Еще одна частая ошибка – подключение к одному блоку питания отрезка длиннее, чем 10 метров, в расчете на то, что недостаток мощности компенсируется усилителем. Даже при наличии запаса источник энергии и диоды долго работать не смогут.

Вариант подключения двух светодиодных лент

Если подключить 2 светодиодные полосы (10 м) последовательно, яркость свечения второго отрезка снизится.

Он подключается параллельно к усилителю, если у регулятора достаточно мощности. В противном случае необходимо купить дополнительный блок электропитания. К одному источнику подключается управляющее устройство, ко второму – усилитель. Дополнительный отрезок запитывается от усилителя, расположенного по близости (не нужно тянуть провода от регулятора до усилителя).

В итоге получаются 2 цепочки:

• блок электропитания, контроллер, светодиодная полоса;
• блок электропитания, усилитель, светодиодная полоса.

Подключение RGB ленты длиной в 20 метров

Для подключения длинной RGB ленты одного управляющего устройства может оказаться недостаточно. Если купить дополнительный, потребуется второй пульт. Синхронизировать работу такой подсветки сложно.

Гораздо удобнее приобрести 4 маломощных блока электропитания, соединить параллельно через диодный мост и подключить регулятор.

Если у контроллера достаточно мощности для 20-и метров, усилители из схемы исключаются. Отрезки подключаются к нему параллельно, монтируется общий источник электропитания.

Еще один вариант – присоединить к контроллеру отрезок 5 м, остальные включить в схему последовательно через отдельные блоки электропитания и усилители.

Схема параллельного подключения RGB-ленты от 5 до 15 метров

Если мощность RGB-контроллера позволяет, то вы можете подключить параллельно сколько угодно светодиодных лент. При этом длина каждой подключаемой ленты при этом не должна превышать 5 метров.

Если мощности вашего RGB-контроллера недостаточно для подключения всей светодиодной ленты, необходимо использовать усилители RGB-сигнала (ссылка на инструкцию в конце).

Это интересно: Освещение на кухне: фото подсветки рабочей и обеденной зоны

Начинаем монтаж

Изначально вы должны понять, как подключить светодиодную ленту от сети в 220 Вольт, для вас мы подготовили целую статью. Сложного ничего нет, но помните, всегда нужно соблюдать полярность при подключении.

Установка светодиодной ленты на дерево

Здесь можно выделить несколько основных этапов, как и где что делать, зависит только от вас.

1. Делаем расчет по длине.
2. Подключаем все между собой.
3. Не забываем изолировать.
4. Подводим ленту к дереву и начинаем ее крепить, мы рекомендуем использовать обычные хомуты, они бывают разных размеров, так что на любую ветку вы его сможете натянуть.
5. Подключаем все.

Как все выглядит в итоге.

Вот и весь монтаж, сложного нет ничего абсолютно.

Отвечаем на вопрос: можно ли клеить светодиодную ленту на дерево? – ни в коем случае этого делать нельзя, любая лента на улице со временем отпадает, используйте другие способы крепления.

Подключаем светодиодную ленту на дом

Здесь способ подключения схожий, однако, с креплением ситуация сложней, обычные хомуты здесь уже нас не спасут. Интересная статья, которая вам понравиться: как сделать подсветку колес велосипеда светодиодной лентой.

Есть два варианта крепления ленты на дом:

• Если дом обшит пластиком можно сделать небольшие дырки и закрепить ленту.
• Если дом кирпичный, ситуация усложняется. Клей в этом случае не используйте, толку не будет. Нужно сначала установить светодиодную ленту по углам дома и натянуть ее до предела, здесь нужно быть аккуратными. Далее делаем небольшие отверстия в стене и закрепляем ленту. Простой пример: если стена 3 метра – нужно сделать три крепления, через каждый метр, и незабываем ее натягивать. Вот так выглядит крепление.

Светодиодная лента для улицы на дом фото

Светодиодная подсветка рекламы и баннеров

В этом случае используйте все советы, представленные выше, вот такой подбор готовых фотографий мы решили сделать для вас.
Статья по теме:Как выбрать блок питания для светодиодной ленты.

Меры предосторожности

Работая с электрическими изделиями, важно соблюдать технику безопасности. В первую очередь, нужно внимательно отнестись к выбору блока питания

Он должен иметь запас прочности по нагрузке. Также он должен соответствовать условиям эксплуатации. Нельзя ставить во влажное помещение или на улицу прибор без высокой степени герметичности.

Также стоит отметить, что на каждые 5 метров ленты должен приходиться 1 источник питания.

Не допускать механических нагрузок на прибор. Сгибы, давление могут привести к быстрому выходу из строя.

При эксплуатации ленты важно не превышать допустимое питание и температурный режим. Повышенное напряжение приводит к преждевременному выходу из строя прибора

Высокие температуры также негативно сказываются на кристаллах светодиодов, приводя их к деградации.

Если опыт работы с установкой светодиодных лент отсутствует, лучше доверить монтаж специалисту. Неправильная установка может грозить выходом из строя оборудования.

2 правило

Во время работы лента нагревается, и эта температура отрицательно влияет на сами светодиоды. Они попросту перегреваются и начинают терять яркость, постепенно деградируя и разрушаясь.

Таким образом лента, которая могла бы спокойно проработать 5-10 лет, без профиля перегорит у вас через год, а может даже и раньше. Поэтому использование алюминиевого профиля в светодиодной подсветке обязательно.

Единственная лента, где можно обойтись без него – это SMD 3528. Она маломощная, всего 4,8Вт на 1м и не столь требовательна к теплоотводу.

Особенно нуждаются в теплоотводе ленты залитые сверху силиконом. В них теплоотдача происходит только через подложку, снизу. А этого бывает иногда недостаточно. Если вы еще наклеите ее на какой-нибудь пластик или дерево, то здесь вообще никакого охлаждения не будет.
