Подсветка для велосипеда – устанавливаем светодиоды на колеса и раму своими руками

Оценка себестоимости и безопасности

Себестоимость самодельного уличного фонаря формируется разными факторами:

  • материал, выбранный для изготовления
    светильника;
  • степень сложности конструкции;
  • количество ламп;
  • тип источника питания;
  • сложность монтажных работ.

Расходы на изготовление
самодельного фонаря зависят от его дизайна и степени сложности. В любом случае
понадобится приобрести:

  • лампу;
  • патрон;
  • соединительные провода (кабель);
  • иногда нужен стеклянный плафон (если
    изготавливается кованый
    фонарь из металла, нужны аксессуары соответствующего качества);
  • автоматика запуска;
  • датчики движения или освещенности.

К самым дорогостоящим устройствам
следует отнести датчики — их цена начинается с 450 рублей и поднимается до
4-6 тыс. Плафоны также могут стоить достаточно дорого в зависимости от размера
и формы. Остальные детали сравнительно дешевы и часто встречаются в запасах
рачительного хозяина. В целом, самостоятельная сборка обойдется в несколько раз
дешевле, чем приобретение готового светильника.

Тюнинг своими руками

Как сделать подсветку колес рассмотрим на примере со светодиодной лентой. Кроме неё понадобится алюминиевый плоский профиль, арочный перфорированный профиль, нейлоновые стяжки, провода и инструмент. Подсветка колес автомобиля своими руками производится следующим способом. На базе профилей собирают конструкцию, напоминающую простейшее колесо, где спицы – это 3 алюминиевых полосы, а обод – строительный профиль для арок. Размещают каркас за тормозным диском, чтобы скрыть источник излучения, оставив на обзор исключительно свет.

К отрезку со светодиодами припаивают питающие провода, а место контакта заливают термоклеем. К внешней части перфорированного обода приклеивают led-ленту, а затем усиливают крепление стяжками. Провод прячут в пластиковую гофру и с помощью стяжек крепят к рычагам, расположенным на днище.

https://youtube.com/watch?v=5uv_n_AxnfE

Подключение к аккумулятору производят через отдельный выключатель, для которого следует продумать место в салоне. Если планируется установка RGB-ленты, то нужно найти место для контроллера. Из-за скачков в бортовой сети рекомендуется установить мощный стабилизатор на 12В, который защитит все светодиодные модули, используемые для подсветки автомобиля.

Как установить на велосипед светодиодную ленту?

Устанавливается светодиодная лента для велосипеда совсем несложно. Если была куплена готовая комплектация, то остается собрать части по схеме между собой и крепко их закрепить. Ведь во время заездов осветительные устройства будут подвержены такой нагрузке, что при небрежной установке могут отлететь на одном из препятствий.

Кому же посчастливилось своими силами мастерить цепь из указанных выше элементов, должен учесть важность защиты диодной ленты и подключенных к ней проводов, батареек от попадания воды и грязи. Именно для этого и задействуется силиконовый клей с пистолетом для горячего нанесения

Подсветка из светодиодной ленты своими руками

Светодиодную ленту обычно устанавливают на велосипед своими руками, поскольку готовых комплектов подобного типа в продаже не найти. Понадобится влагозащищенная лента, полностью закрытая силиконовой трубкой от всех возможных воздействий и контактов. Уровень защиты должен быть не ниже IP65. Надо приготовить необходимые инструменты и материалы:

  • LED
    лента достаточной длины;
  • фиксатор для источника питания;
  • два аккумулятора на 12 В;
  • кнопка или тумблер для включения подсветки;
  • термоклей, силиконовый герметик.

Разрезаем светодиодную ленту

Резка ленты возможна только в специально отмеченных участках. Сначала надо отмерить необходимое расстояние, подгоняя его под линии реза. Для установки на обод колеса обычно режут на минимальные отрезки по 3 светодиода. Их длина примерно равна расстоянию между спицами. Разрезать надо аккуратно, стараясь не замять и не соединить между собой дорожки на ленте.

Крепим и паяем ленту

Соединение длинных участков, установленных на раме велосипеда, производится обычным порядком — на ленте имеются контактные площадки, к которым припаиваются соединительные провода. При сборке надо следить за правильностью соединения контактов и за соблюдением полярности. Рекомендуется сначала крепить к раме велосипеда один участок, потом припаивать к нему следующий отрезок и фиксировать его на раме или колесе — и т.д.

Оформление обода колеса велосипеда представляет собой более трудоемкую задачу. Методика соединения ничем не отличается от описанной, но большое количество отрезков усложняют процесс сборки и установки. Обычно колеса с велосипеда снимают, чтобы облегчить и ускорить работу.

Подключаем питание

Источник питания крепится обычно под сиденьем велосипеда (для подсветки рамы) или между спицами (для иллюминации колес). Необходимо надежно закрепить его, поскольку центробежная сила, возникающая при вращении, способна сбросить блок аккумуляторов. Самым надежным вариантом считается монтаж на металлические хомуты.

Иногда для снижения веса и устранения дисбаланса колес используют литиевые аккумуляторы для телефонов. В этом случае понадобится установить токоограничивающий резистор, а светодиоды понадобятся мощные, не менее 1 Вт.

Мой обзор светящихся колпачков на нипппели

Конструкция светящихся колпачков

Такой колпачок можно условно разделить на три части:

  • В нижней части колпачка находится металлическая ножка с винтовой резьбой, при помощи которой «светлячок» крепиться на ниппеле колеса. Сверху резьба закрыта защитной крышечкой.
  • Средняя часть представляет собой основной блок колпачка. Он имеет металлический корпус, под которым располагаются главные элементы, обеспечивающие работу светящегося колпачка, в том числе микросхема, элементы питания, светодиод и датчик движения.
  • Верхняя часть колпачка представляет собой светящееся полотно. Оно представляет собой цилиндр из прозрачного пластика с цветным стержнем. Именно от цвета сердцевины зависит цвет подсветки колпачка, который может быть голубым, зеленым, желтым или розовым.

Комплект поставки включает в себя два светящихся колпачка с крышками.

Размеры колпачка:

  • Длина колпачка – 7 см;
  • Длина светящегося полотна – 5 см;
  • Диаметр корпуса – 1,7 см.
  • Вес колпачка – 10 граммов.

Характеристики колпачка:

Металлические части светящегося колпачка сделаны из нержавеющей стали, которая не подвержена коррозии даже при длительном контакте с водой. Корпус колпачка водонепроницаем, поэтому ему не страшны любые погодные условия – дождь, снег, слякоть, туман.

Корпус колпачка ударопрочный, поэтому он является надежным и долговечным приспособлением.Колпачок оснащен специальным датчиком движения, который автоматически включает подсветку в тот момент, когда колесо транспортного средства начинает вращаться, и отключает её при остановке, что значительно экономит заряд батареек.

Резьба светящегося колпачка подходит для велосипедов, мотоциклов и автомобилей, имеющих колесные ниппели типов Shrader и Woods.

Колпачок оснащен светодиодом, который излучает чистый и очень яркий неоновый свет.

Питание колпачка происходит от трех батареек-таблеток типа AG10, которые входят в комплект и рассчитаны на 50 часов непрерывной работы.

Использование светящихся колпачков

Пользоваться светящимися колпачками очень просто: нужно всего лишь установить их на колеса своего транспортного средства. В установке колпачков также нет ничего сложного, ведь для этого не требуются никакие специальные инструменты или приспособления. Таким образом, любой человек сможет сделать это самостоятельно.

Для установки колпачка нужно выполнить следующие действия:

  1. Снять со светящегося колпачка защитную крышечку.
  2. Открутить с ниппеля обычный колпачок.
  3. Заменить обычный колпачок на светящийся.

Как видите, всё очень просто! Я своими руками поставила светящиеся колпачки на переднее и заднее колесо велосипеда, и это заняло у меня не больше пары минут.

После установки колпачок готов к работе. Для его включения не нужно нажимать никаких кнопок, потому что подсветка загорится автоматически как только велосипед придет в движение. При этом появиться интересный визуальный эффект: по внутреннему ободу колеса появляется яркая неоновая полоса света шириной пять сантиметров.

Такая подсветка выглядит очень необычно и красиво и выделяет мой велосипед среди других

Мне очень нравится кататься по вечернему городу со светящимися колпачками! Велосипед выглядит ярко и эффектно, чем поднимает настроение мне и привлекает внимание прохожих, водителей и других велосипедистов

Также стоит отметить, что светящиеся колпачки служат не только для красоты, но и увеличивают безопасность движения в темное время суток. Яркую полосу на колесе не возможно не заметить, поэтому колпачки помогут избежать столкновений в плохо освещенных местах.

Колпачки не требуют особого обращения. При загрязнении их следует протереть влажной тряпкой, и они снова будут сиять. Если свет колпачков станет более тусклым, возможно пришло время заменить батарейки, что также легко сделать самостоятельно.

Таким образом, мне очень понравились светящиеся колпачки для ниппеля. По-моему, у них просто нет недостатков, поэтому могу посоветовать их всем!

Достоинства:

  • прочные и надежные;
  • не бояться воды и грязи;
  • подходят для велосипедов, мотоциклов и автомобилей;
  • простые в использовании;
  • оснащены датчиком движения;
  • красивое и яркое свечение;
  • создают иллюзию неонового обода внутри колеса;
  • повышают безопасность движения.

Таким образом, это простой и недорогой способ сделать жизнь ярче! Купить светящиеся колпачки на ниппель можно кнопочке внизу в проверенно и недорого магазине. Жду ваши отзывы!

Светящиеся колпачки на ниппель

Светящиеся колпачки на ниппель — круто смотрятся, особенно в темноте.

Как устанавливать led-ленту в фару

Рассмотрим, как подсоединить led-ленту в передних фарах. Первым делом необходимо снять ее с автомобиля. Процесс довольно кропотливый, так как может понадобиться снятие бампера и решетки радиатора. Но чаще всего фары крепятся так, чтобы их можно было снять без демонтажа лишних деталей автомобиля. Для этого:

  1. Отсоединяются все провода, и фара отделяется от машины.
  2. С фары снимается стекло. Чтобы легко демонтировать стекло, края фары лучше разогреть феном.
  3. Лента закрепляется в фаре.
  4. Провода вывести наружу для подключения или к аккумулятору, или к габаритным огням или к цепи сигналов-подворотников.
  5. Стекло ставят обратно плотно на герметик. Нельзя допустить, чтобы оставались щели, через которые может попадать вода.
  6. Фара устанавливается на место.

Шаг 2: Поклейка на обод

Берем обод колеса, предварительно он должен быть очищен от грязи и, начиная за первой спицей после ниппеля, клеим первый кусочек ленты. Таким вот образом, друг за другом клеим остальные 34 штуки

Во время поклейки важно следить за полярностью, т.к. можете случайно перевернуть кусочек не той стороной

Клейте их так, чтобы они были точно по центру между двух спиц, для того чтобы потом во время пайки провода не были разной длины. Для повышенной надежности возьмите клей «момент» и в местах стыка ленты с поверхностью обода нанесите его буквально несколько капель. Теперь вы можете быть спокойны и не переживать, что кусочки ленты у вас отвалятся.

✔ ХАРАКТЕРИСТИКИ

Кол-во LED: 128 Шаблонов в памяти: 18Самостоятельное программирование новых картинок: ДаПереключатель: ручной кнопочный переключатель + интеллектуальная индукцияЛампы: RGB 5050 LED lamp Срок службы светодиодов: 100000 часовБатарея: 18650 Перезаряжаемая батарея (в комплекте)Время работы от батареи: до 15 часов Уровень водонепроницаемости: IPX6Длина продукта: 530 x 90 x 50mmВес: 432gГарантия: 1 годPackage included: 1 x DIY Programmable Cartoon Style IPX6 Colorful 128-LED Bike Cycling Wheel Light,1 x 18650 Battery, 1 x Battery Charger, 1 x USB Cable, 1 x Bag of Cable Tie, 1 x User Manual

Куда разместить

Велосипед — довольно простая конструкция, не дающая владельцу большого разнообразия мест для оформления. Выбирая вариант оформления, следует помнить о безопасности и легкости управления велосипедом. Рассмотрим возможные варианты установки подсветки.

Рама

Монтаж светильников на раму относится к наиболее простым вариантам, поскольку се элементы неподвижны и не нуждаются в специфических методах крепления. Светодиодную ленту можно просто приклеить на элементы рамы, обеспечивая максимально равномерное освещение всей конструкции.

Колеса

Для подсветки колес велосипеда существует несколько вариантов:

  • светящиеся колпачки на ниппель;
  • графическая подсветка;
  • светодиодная лента;
  • гибкая неоновая лента.

Колпачки способны создать эффект
светящегося круга, но он возможен только при большой частоте вращения колес
велосипеда. Графическая подсветка приобретается в готовом виде. Точечные
элементы крепятся на спицы с помощью специальных хомутов и подключаются к
источнику питания и контроллеру.

Неоновую ленту можно просто пропустить между спиц по периметру обода. Это не составляет никаких проблем, но выглядит несколько примитивно.

Светодиодная лента разрезается на отрезки и устанавливается между спицами, образуя аккуратную и ровную светящуюся окружность. Этот вариант часто используется в качестве самостоятельной подсветки велосипеда, или в дополнение к графическому блоку.

Самостоятельное изготовление светодиодной трубки

Более трудоемкий, но дешевый способ – собрать подсветку самостоятельно. Для этого потребуется:

  • медицинская прозрачная трубка (для катетера);
  • изолированный медный одножильный провод Ø 0.75 мм;
  • светодиоды однотонного или цветного света, но с одинаковыми параметрами по току и напряжению;
  • несколько сопротивлений, количество и номиналы рассчитываются по указанному далее способу;
  • элемент питания на 9 В с разъемом.

Расходные материалы и инструменты обычные: ножницы, паяльник, олово, канифоль, прозрачный клей-герметик и скотч.

Расчет параметров элементов схемы

Если у вас есть необходимое количество светодиодов, но вы не знаете их технические параметры, воспользуйтесь данными таблицы, приведенной ниже.

Технические характеристики отдельных светодиодов

Пример:

Светодиодная подсветка колес велосипеда из расчета по 8 светодиодов на каждом колесе. Рабочее напряжение диодов Uн – 2,1 В и ток Iн – 20 мА, с питанием от батарейки 9 В. Заносим эти данные в расчетную таблицу калькулятора, нажимаем сегмент «рассчитать», получаем схему и значение всех параметров:

Рассчитанная калькулятором схема

  1. сопротивление резисторов: R1..R2: 30 Ом (0.05 Вт);
  2. рассеиваемая мощность на резисторах: R1..R2: 12 мВт;
  3. рассеиваемая мощность на светодиодах: 336 мВт;
  4. полный ток, потребляемый всей схемой: 40 мА;
  5. полная мощность, потребляемая всей схемой: 360 мВт.

Очень практично, количество диодов можно определять самостоятельно, подставлять в калькулятор и рассчитывать параметры всей схемы.

Изготовление трубки

  • Отмеряем трубку по радиусу колеса.
  • Собираем схему, полученную с помощью калькулятора; участок, на котором равномерно распределены диоды, не должен превышать длины трубки. Для подключения к батарейке оставьте конец не более 50 см, лишнее потом срежете. Практично использовать термоусадочную трубку для изоляции пайки на контактах.

Спайка проводов, светодиодов и сопротивлений

  • Собранную схему разложите вдоль стола, согните ножки так, чтобы они плотно примыкали к жгуту проводов, а головки были повернуты в направлении источника питания. Это упростит процедуру продевания провода в трубку.
  • Проденьте в трубку упругую стальную проволоку, закрепите конец провода со светодиодами и втащите его внутрь. Отсоедините проволоку и запечатайте этот конец прозрачным герметиком.
  • Подключите провода к батарее, соблюдая полярности, если все работает нормально, залейте герметиком второй конец с выводами проводов.

Светодиоды в трубке

Такую светодиодную трубку можно закрепить на колеса велосипеда, продевая между спицами, на раму прозрачным скотчем. Экономичный вариант светодиодной трубки намного дешевле, чем светодиодная лента, он будет надежно работать, обеспечивая вашу безопасность и привлекать прохожих красивой иллюминацией.

С импульсным стабилизатором

Импульсный стабилизатор
отличается от вышеописанного тем, что более мощный, не перегревается и
хаpaктеризуется следующим набором параметров:

  1. Большой диапазон подключаемого напряжения – от 4 до 36 вольт и задаваемого на выходе – от 1 до 36 вольт.
  2. Возможность регулировки значения силы тока – от 0 до 5 ампер.
  3. Автоматическая защита от короткого замыкания и нагрева.
  4. Рабочая температура – от -40 до +80С.
  5. Коэффициент преобразования – до 95%.
  6. Низкая цена – от 3 до 4 $.
  7. В основе содержит микросхему LM2596.

Один из существенных
плюсов покупного импульсного стабилизатора – компактность – он примерно в 10
раз меньше линейного аналога.

Шаг 4: Нанесения герметика

Поздравляю, если вам это удалось сделать! Но это еще далеко не все. Далее необходимо места пайки покрыть силиконовым герметиком, чтобы защитить их от попадания воды, когда вы будете кататься в дождливую погоду. Для этого берете тюбик и в самом верху надрезаете колпачок, чтобы было маленькое отверстие. Это позволит наносить герметик равномерно и аккуратно. Дополнительным бонусом силикона является его прочность. Когда он застынет, то будет отлично удерживать кусочки ленты на ободе. Замажьте все контакты кроме одного, к которому будет подаваться питание и дайте герметику высохнуть, прежде чем переходить к следующему этапу.

Подсветка для велосипеда своими руками

Однако не обязательно сразу бежать в магазин, все можно дёшево сделать своими руками, а результат будет не хуже, чем у покупных вариантов. Перед тем, как начать работу необходимо купить все необходимые комплектующие. Нам понадобится:

  1. Светодиоды;
  2. провода;
  3. источник питания;
  4. выключатель.

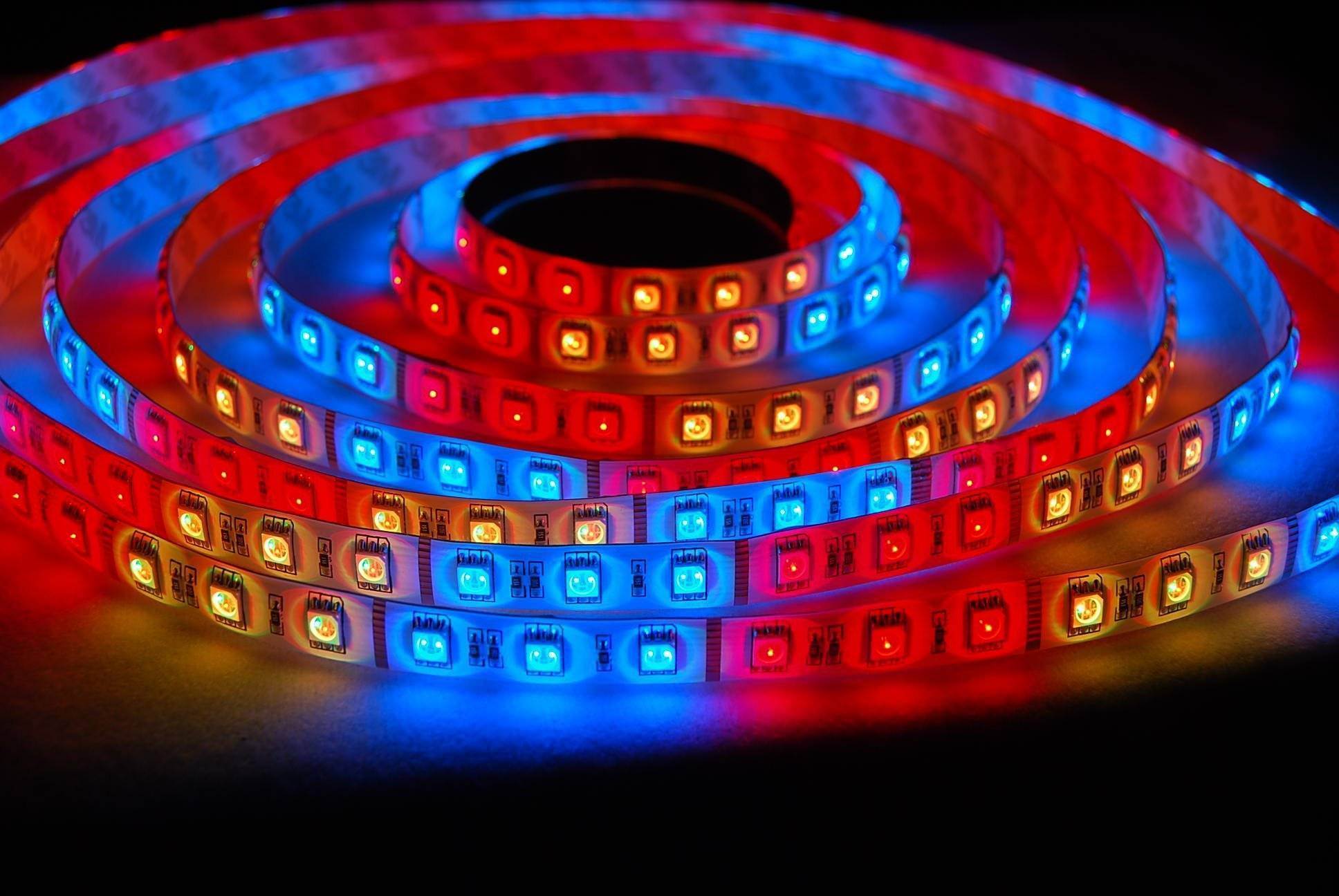

Как выбрать светодиодную ленту

Для установки на велосипед подойдут и одиночные светодиоды, но гораздо практичнее использовать именно светодиодную ленту, на ней уже припаяны все элементы, включая токоограничивающие резисторы, её можно удобно нарезать и она имеет свой клеевой слой.

Есть несколько важных характеристик, на которые нужно обращать внимание при выборе:

  1. Мощность. Она измеряется в ваттах на метр и обозначает, какое количество энергии потребляет метр ленты. Чем выше мощность, тем ярче будет светить лента. Я не рекомендую брать слишком высокую мощность, так как батарея будет быстро садиться. (Оптимально 4-8 ватт)
  2. Степень защиты. Для наших нужд нужна влагостойкая лента (уровня IP 65 или IP67, IP68), если же вы решите взять обычную, то её будет необходимо защищать от воды герметиком, в качестве которого можно использовать силикон.
  3. Цвет выбирается из эстетических соображений.

Одиночные светодиоды

Корпус светодиода может иметь разные размеры, самые популярные: 3, 5, 10мм. Выбирать можно любой. В зависимости от цвета и размера меняются два самых главных параметра каждого светодиода: напряжение и прямой ток.

В зависимости от них нужно будет подбирать токоограничивающий резистор и источник питания. Все расчёты производятся по закону Ома:

Смотрим на показатели вашего светодиода. Допустим напряжение равно 2 вольтам (В), а ток 20 миллиампер (0.02А). Источник питания нужно брать большего напряжения, чем напряжение светодиода, например две батарейки по 1,5 вольта в сумме дадут 3В. Считаем:

Резистор R = (Vпитания – V светодиода) / I светодиода

R = (3 — 2) / 0.02 = 50 ом; значит, нам понадобится резистор сопротивлением 50 ом.

То же самое можно сделать, подключая светодиоды последовательно.

R = (12 — 2 * 3) / 0.02 = 300 ом, где 3 — количество диодов.

Соответственно, нужен резистор на 300 ом.

Такие сборки можно соединять параллельно, что очень удобно. Фактически это и есть схема, по которой устроена светодиодная лента.

Провода

Провода необходимо брать гибкие, многожильные, медные, с сечением примерно 1,5 квадрата. Берите нейтральные цвета, чтобы они сильно не выделялись.

Источник питания

Подбирать источник питания следует исходя из необходимого вам напряжения. Для светодиодной ленты подойдет батарейка типа «Крона» или сборка из 6-8 пальчиковых (АА) или мизинчиковых (ААА) элементов. Не забудьте купить держатель для батареек (холдер).

Но гораздо практичнее использовать аккумуляторы в виде тех же батареек. Более продвинутый вариант – литий-ионные аккумуляторы форм-фактор 18650. Они имеют удобное напряжение 3.7 вольта, но при необходимости их можно подключать параллельно, тогда напряжение суммируется и будет равно 7.2 и 11.1 вольта для 2 и 3 аккумуляторов.

Они имеют емкость от 1100мА/ч и вплоть до 3400мА/ч. На таких аккумуляторах подсветка будет работать в несколько раз дольше, чем от батареек. Не забудьте про зарядное устройство. Хорошо себя показали компании Efest или Trustfire.

Инструкция по сборке подсветки велосипеда

Имея в запасе несколько часов свободного времени и достаточно терпения, переходим к подготовительному этапу сборки подсветки колес велосипеда. Поверхность обода тщательно вымывается и обезжиривается в местах крепления отрезков со светодиодами. Светодиодную ленту разрезают на 35 частей по 2,5 см. С каждого кусочка канцелярским ножом срезают часть защитного силиконового слоя, освобождая контакты под пайку. Затем оголённые медные пятачки лудят 25-40-ваттным паяльником. Измерив расстояние между светодиодными отрезками, подготавливают (нарезают, зачищают края и лудят) соединительные провода. Лучше использовать одножильные провода двух цветов – для плюса и для минуса питания.

На следующем этапе переходят к этапу сборки. Кусочки светодиодной ленты поочерёдно наклеивают между спиц через равные промежутки, учитывая их полярность. То есть светодиодная лента на велосипед должна быть наклеена таким образом, чтобы все контакты для пайки плюса питания были с одной стороны. Если перепутать хотя бы один отрезок, то подсветка колёс велосипеда частично не будет работать. Затем проводами одного цвета запаивают все отрезки с одной стороны, а проводами другого цвета – с обратной. После этой кропотливой работы стоит проверить качество пайки, а именно, на несколько секунд подать питание от батарейки. Все светодиоды должны засветиться.

Крепление отсека для батарейки можно организовать в двух местах: к спицам с внутренней стороны или к втулке. Но сначала в него нужно вставить батарейку и вывести через выключатель два провода питания. Фиксировать отсек лучше всего с помощью гибких стяжек толщиной 3 мм. При необходимости замены батарейки стяжки легко демонтируются кусачками. Провода от отсека с выключателем спускают вдоль спицы, прижимают стяжками и запаивают на два ближайших контакта «+» и «-». По желанию, в разрыв питающих проводов ставят клеммную колодку или разъём, чтобы можно было снять отсек с «кроной» без участия паяльника. После этого силиконовым герметиком покрывают все места пайки и оставляют колесо до полного высыхания.

В заключении хочется отметить, что наиболее подходящее место для велопрогулок со светодиодной подсветкой – парковые асфальтированные дорожки в сухую летнюю погоду. Конечно, собранная подсветка для колёс способна противостоять небольшим лужам и кочкам. Но лучше объезжать подобные препятствия.

Что потребуется?

Основным моментом в успешном результате является терпение. Именно терпением придётся запастись, так как на создание светодиодной подсветки для колёс велосипеда может уйти достаточно много времени. Кроме этого, потребуется умение аккуратно лудить и паять. Но всё это оправдано целью, после достижения которой велосипед с таким светодиодным тюнингом станет весьма узнаваем.

Для практической реализации подсветки велосипеда понадобятся следующие материалы и инструмент:

  • светодиодная лента;
  • батарейка типа «крона» с отсеком для крепления;
  • одножильный медный провод типа «витая пара» около 2 метров;
  • миниатюрный выключатель;
  • прозрачный силиконовый герметик;
  • нейлоновые стяжки;
  • паяльник, припой, канцелярский нож, кусачки.

Теперь о нюансах. Стандартное велосипедное колесо вмещает 36 спиц, расстояние между которыми около 4 см. Реже встречаются колёса с 32 спицами и немного большим расстоянием между ними. В свою очередь, светодиодную ленту с плотностью 60 шт./м. минимально можно разрезать на отрезки длиной 5 см. Чтобы поместить такой отрезок между двумя спицами, нужно его укоротить с одной стороны, а значит, остаться без контактов под пайку. Придётся зачищать и лудить тончайшие печатные проводники вблизи smd элемента. Расход светодиодной ленты SMD 3528-60 шт./м. составит 35*5=175 см.

Более комфортным считается вариант с применением светодиодной ленты двойной плотности SMD 3528-120 шт./м. Её можно разрезать на участки по 2,5 см каждый. В этом случае каждый кусочек прекрасно помещается между спиц; их удобно спаивать и герметизировать. Расход led-ленты SMD 3528-120 шт./м. составит 35*2,5=87,5 см. За счет большей стоимости, но меньшей длины, денежные затраты примерно одинаковые.

Несмотря на то что для полноценного свечения светодиодной ленте требуется 12 В, здесь наиболее удобно применить батарейку на 9 В. Этого напряжения достаточно, чтобы зажечь светодиоды и обеспечить стабильный световой поток. Крона устанавливается в отсек-держатель, внутри которого расположены контакты с выведенными проводами. В идеале нужно купить отсек со встроенным выключателем.

Светодиодная подсветка для велосипеда может быть запитана от небольшого литий-ионного аккумулятора на 12 В, что позволит получить увеличенную светоотдачу и продлить время её работы. Также можно установить кассету с тремя пальчиковыми аккумуляторами на 3,7В. Но эти варианты являются более дорогой и сложной альтернативой.

Простая диодная подсветка колес велосипеда

Следующим вариантом можно считать подсветки, состоящие из светодиодной ленты, крепящейся на обод или готовой цепи светодиодов, соединенных в одну цепь и крепящихся к спицам колеса. Их еще иногда называют «светлячками».

Её можно купить готовую, что значительно проще, но наши люди «не ищут простых путей» и делают ее самостоятельно из светодиодной ленты. Как это делается, в интернете есть много статей, и на нюансах этого процесса мы останавливаться не будем

Упомянем только то, что нужно обратить особое внимание на надежность крепления диодной ленты к спицам и ободу с учетом того, что на нее влияет центробежная сила и внешние воздействие (удары о «ровную» дорогу и т.п.), а так же на уровень влагозащищенности самой ленты и контейнера с аккумулятором

Что такое класс защиты светодиодной ленты и его обозначения описано в этой статье чуть ниже.

Так же не забудьте позаботиться и хорошем креплении ленты на ободе или светодиодах на спицах..

Светодиодная лента – эффектный результат

 Этот вариант исполнения подсветки немного сложнее и отнимет больше времени. Но если это вас не пугает, то результат в итоге вас очень обрадует.

Итак, вам понадобятся такие материалы и инструменты:

  • лента светодиодная в силиконе SMD 3528 – 1 метр;
  • витая пара (интернет-кабель) – 1 метр;
  • отсек для батареек под «крону» с выключателем – 1 шт;
  • батарейка «крона» на 9 В – 1 шт;
  • соединение для питания «мама-папа» разъёмное – 1 шт;
  • стяжки пластиковые 25 см – 3 шт;
  • прозрачный силиконовый герметик и прозрачный клей «Момент» — по 1 тюбику;
  • олово, флюс;
  • паяльник с тонким жалом 25 Вт;
  • ножницы, канцелярский нож, кусачки.

Все материалы указаны из расчёта на 1 колесо. Поэтому, на 2 колеса вам, соответственно, понадобится вдвое больше расходников.

Вы можете выбрать светодиодную ленту любого цвета

Кстати, длину светодиодной ленты вам понадобится рассчитать исходя из размеров колёс вашего велосипеда. Для примера возьмём колесо диаметром 26 дюймов с 36 спицами. Расстояние между спицами равняется 4 см, значит, потребуется лента с 120 светодиодами на 1 метр, кратность резки у неё как раз составляет 2,5 см. Если на колесе 32 спицы с расстоянием 5 см, то подойдёт стандартная лента на 60 светодиодов.

Какого цвета выбрать светодиодную ленту, зависит только от вашего желания и фантазии. Тюнинг может быть выполнен в одной гамме, а можно сделать колёса разных цветов, чтобы получилось оригинально и необычно.

Основные выводы

Создание своими руками уличного фонаря — доступное и не дорогостоящее мероприятие. Возможны разные варианты конструкции, выбора материала и способа монтажа светильника. Наиболее удачные варианты:

  • фонарь со светодиодными лампами;
  • конструкция плафона из пустых жестяных банок;
  • источник питания — сеть 220 В или отдельный
    блок на несколько потребителей.

ПредыдущаяОсвещениеУстройство, виды и принцип работы пультов и блоков дистанционного управления освещениемСледующаяОсвещениеКак устроена и работает энергосберегающая лампа

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
