Варианты подсветки для велосипеда и как её сделать самостоятельно

Шаг 1: Электрическая схема

Динамо-машина – это источник электрической энергии. Вырабатываемого тока в 500 мА вполне достаточно для питания мощных светодиодов (таких например, как Luxeon, SSC, Cree и др.). Чтобы они не выходили из строя, соберем выпрямитель тока.

Схема состоит из диодного моста, нескольких сглаживающих конденсаторов и диодов.

Красные — для заднего фонаря устанавливаются в одну из ветвей диодного моста. Эти 13 светодиодов соединяются параллельно, что дает больше света и уменьшает силу тока, проходящего по каждому светодиоду в отдельности (один рассчитан на ток 20-25 мА).

Рама велосипеда обычно используется в качестве одного из проводников электрической цепи. В нашей схеме один из контактов диодного моста со стороны переменного тока, соединяется с выводом динамо-машины и рамой. Остальная часть схемы должна быть изолирована от рамы.

Самостоятельное изготовление светодиодной трубки

Более трудоемкий, но дешевый способ – собрать подсветку самостоятельно. Для этого потребуется:

  • медицинская прозрачная трубка (для катетера);
  • изолированный медный одножильный провод Ø 0.75 мм;
  • светодиоды однотонного или цветного света, но с одинаковыми параметрами по току и напряжению;
  • несколько сопротивлений, количество и номиналы рассчитываются по указанному далее способу;
  • элемент питания на 9 В с разъемом.

Расходные материалы и инструменты обычные: ножницы, паяльник, олово, канифоль, прозрачный клей-герметик и скотч.

Расчет параметров элементов схемы

Если у вас есть необходимое количество светодиодов, но вы не знаете их технические параметры, воспользуйтесь данными таблицы, приведенной ниже.

Технические характеристики отдельных светодиодов

Пример:

Светодиодная подсветка колес велосипеда из расчета по 8 светодиодов на каждом колесе. Рабочее напряжение диодов Uн – 2,1 В и ток Iн – 20 мА, с питанием от батарейки 9 В. Заносим эти данные в расчетную таблицу калькулятора, нажимаем сегмент «рассчитать», получаем схему и значение всех параметров:

Рассчитанная калькулятором схема

  1. сопротивление резисторов: R1..R2: 30 Ом (0.05 Вт);
  2. рассеиваемая мощность на резисторах: R1..R2: 12 мВт;
  3. рассеиваемая мощность на светодиодах: 336 мВт;
  4. полный ток, потребляемый всей схемой: 40 мА;
  5. полная мощность, потребляемая всей схемой: 360 мВт.

Очень практично, количество диодов можно определять самостоятельно, подставлять в калькулятор и рассчитывать параметры всей схемы.

Изготовление трубки

  • Отмеряем трубку по радиусу колеса.
  • Собираем схему, полученную с помощью калькулятора; участок, на котором равномерно распределены диоды, не должен превышать длины трубки. Для подключения к батарейке оставьте конец не более 50 см, лишнее потом срежете. Практично использовать термоусадочную трубку для изоляции пайки на контактах.

Спайка проводов, светодиодов и сопротивлений

  • Собранную схему разложите вдоль стола, согните ножки так, чтобы они плотно примыкали к жгуту проводов, а головки были повернуты в направлении источника питания. Это упростит процедуру продевания провода в трубку.
  • Проденьте в трубку упругую стальную проволоку, закрепите конец провода со светодиодами и втащите его внутрь. Отсоедините проволоку и запечатайте этот конец прозрачным герметиком.
  • Подключите провода к батарее, соблюдая полярности, если все работает нормально, залейте герметиком второй конец с выводами проводов.

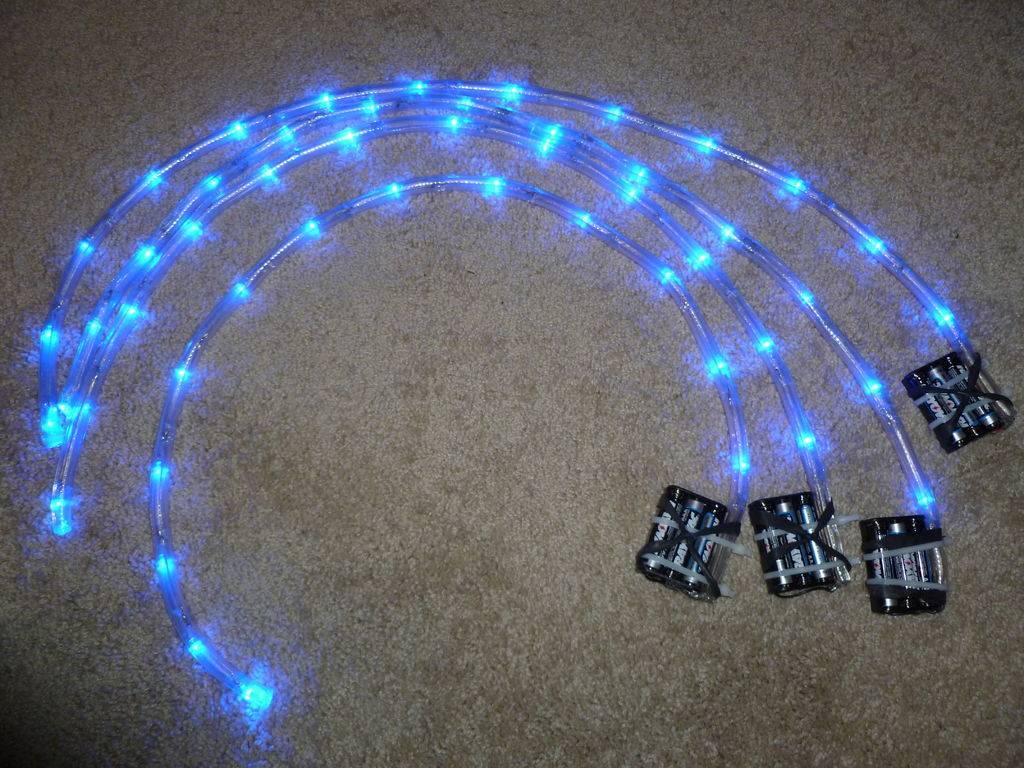

Светодиоды в трубке

Такую светодиодную трубку можно закрепить на колеса велосипеда, продевая между спицами, на раму прозрачным скотчем. Экономичный вариант светодиодной трубки намного дешевле, чем светодиодная лента, он будет надежно работать, обеспечивая вашу безопасность и привлекать прохожих красивой иллюминацией.

Шаг 4: Нанесения герметика

Поздравляю, если вам это удалось сделать! Но это еще далеко не все. Далее необходимо места пайки покрыть силиконовым герметиком, чтобы защитить их от попадания воды, когда вы будете кататься в дождливую погоду. Для этого берете тюбик и в самом верху надрезаете колпачок, чтобы было маленькое отверстие. Это позволит наносить герметик равномерно и аккуратно. Дополнительным бонусом силикона является его прочность. Когда он застынет, то будет отлично удерживать кусочки ленты на ободе. Замажьте все контакты кроме одного, к которому будет подаваться питание и дайте герметику высохнуть, прежде чем переходить к следующему этапу.

Установка подсветки днища автомобиля

Итак, начнем:

Необходимо убедиться в работоспособности будущей подсветки до ее монтажа на днище автомобиля. Лучше сделать это в гараже рядом с машиной.
Подсветку можно подключить последовательно или параллельно. Первый вариант подходит для освещения всего днища. К источнику питания подводят два провода. Во втором случае все части подсветки соединяют в параллель и к ИП подводится дополнительный провод

Важно, чтобы при одностороннем питании длина ленты не превышала 5 метров.
Разрезать ленту (по линии среза) на нужное количество частей. Длина составляющих должна исходить из заранее сделанных расчетов + 20 см

Здесь же нужно подготовить провода для соединения отрезков. В местах сочленения ленту лудят и, соблюдая полярность, соединяют.
Подключить готовый макет к источнику питания и изолировать места спайки с помощью термоусадочных трубок. Пользоваться готовыми коннекторами не рекомендуется. Это снижает надежность системы ввиду постоянных вибраций при эксплуатации авто.
Для крепления ленты к профилю будут использоваться нейлоновые стяжки. Липкая лента, скорее всего, отпадет. В местах соединения последних в профиле нужно сделать отверстия. Расстояние между стяжками 10 см.
Нарезать крепежный профиль с запасом в 3–5 см. Дополнительная длина нужна для надежного крепления в местах спайки. Чтобы, так сказать, не болталось. Нельзя допускать провисания или натяжки ленты. Это может привести к разрыву последней.
Продумать заранее место для крепления блока управления и RGB-котроллера в салоне авто. Здесь следуя здравому смыслу необходимо подключить подсветку к питанию.
Важный элемент подсветки – предохранитель. Его необходимо предусмотреть в удобном для обслуживания месте в разрыв положительного провода.
Так как в процессе работы автомобиля RGB-лента может испытывать перегрузки, не будет лишним дополнительно «обзавестись» схемой стабилизации. Это требует дополнительного описания и навыков работы с электроникой. Иными словами работать будет и без этого, но так у подсветки меньше шансов перегореть.

Завершать любые монтажные или ремонтные работы необходимо тестированием готовой системы.

Реализация популярных идей

Применение графической подсветки является фактически разновидностью предыдущего вариант. Разница заключается в том, что вместо одной точки на ободе монтируется целый блок. Во время езды световая полоска формирует определенный светящийся узор. Так как огоньки располагаются вдоль радиуса колеса, то создается эффект практически для всей площади, заключенной в ободе.

Крепление осуществляется на спицы. Для этого используют идущие в комплекте хомуты. Для электропитания необходимо установить одну или несколько микропальчиковых батареек (формат ААА). Большое количество светодиодов выглядит очень пестро, создавая неповторимый рисунок.

Оригинально смотрится подсветка колес велосипеда или рамы с помощью неонового источника. После соединения такой трубки с электропитанием получается источник света с равномерным ярким свечением по всей длине провода с инертным элементом.

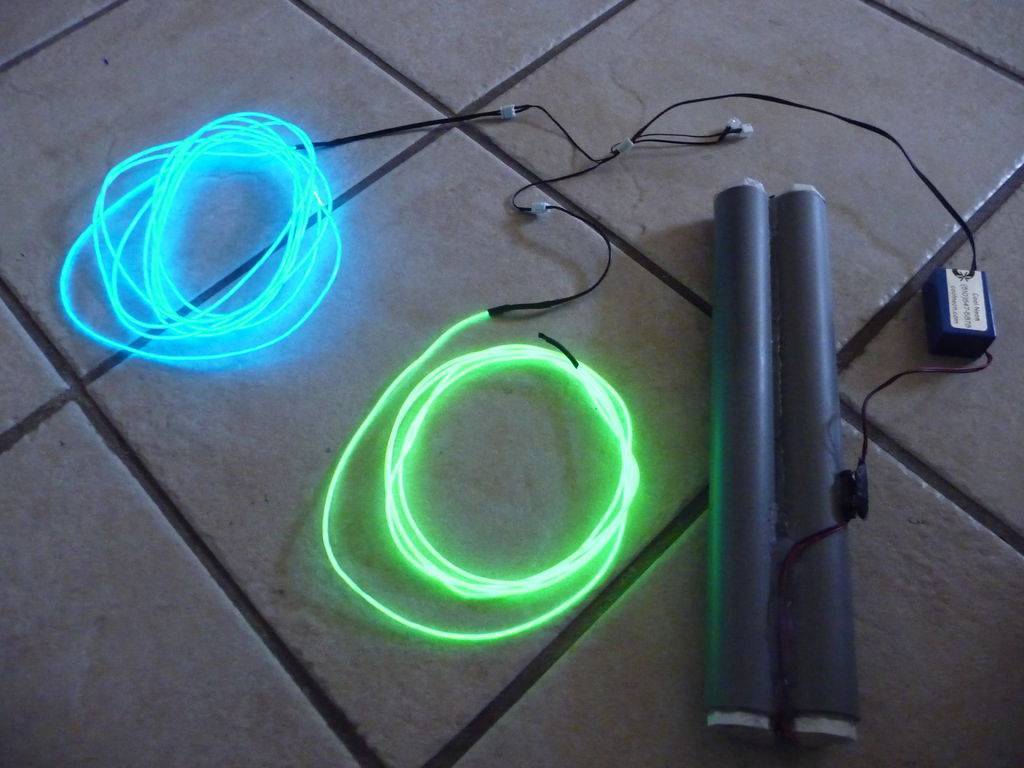

Неоновые трубки

Принцип свечения заключается в том, что внутри источника имеется медножильный провод. Он покрыт слоем люминофора. Поверх него уложена пара тонких кабелей. Такой состав скрыт в трубке их прозрачного ПВХ. Она может иметь всевозможные оттенки и диаметр. С одной стороны световой источник подключается к инверторному спецблоку питания, а с другой стороны монтируется технологическая заглушка.

Чтобы подключить систему неоновой подсветки, необходимо зафиксировать трубку ПВХ в требуемых местах, например, вдоль периметра обода. Для этого используют пластиковые хомуты. Инвертор монтируется там же таким же методом.

Украшение светодиодными огоньками может производиться в виде ленты. Для ее фиксации необходимо применить особую методику.

Нередко встречаются велосипеды, на которых установлены единичные лампочки в определенном порядке. Часто их ставят на внутреннюю сторону колеса.

Самостоятельное изготовление светодиодной трубки

Более трудоемкий, но дешевый способ – собрать подсветку самостоятельно. Для этого потребуется:

  • медицинская прозрачная трубка (для катетера);
  • изолированный медный одножильный провод Ø 0.75 мм;
  • светодиоды однотонного или цветного света, но с одинаковыми параметрами по току и напряжению;
  • несколько сопротивлений, количество и номиналы рассчитываются по указанному далее способу;
  • элемент питания на 9 В с разъемом.

Расходные материалы и инструменты обычные: ножницы, паяльник, олово, канифоль, прозрачный клей-герметик и скотч.

Расчет параметров элементов схемы

Если у вас есть необходимое количество светодиодов, но вы не знаете их технические параметры, воспользуйтесь данными таблицы, приведенной ниже.

Технические характеристики отдельных светодиодов

Но для надежности расчетов лучше купить диоды с точно известными параметрами. Чтобы не вдаваться в математические формулы и методики, вычислим параметры сопротивлений, используя онлайн-калькулятор (http://cxem.net/calc/ledcalc.php). Кроме значения необходимых резисторов он предоставляет схему подключения.

Пример:

Светодиодная подсветка колес велосипеда из расчета по 8 светодиодов на каждом колесе. Рабочее напряжение диодов Uн – 2,1 В и ток Iн – 20 мА, с питанием от батарейки 9 В. Заносим эти данные в расчетную таблицу калькулятора, нажимаем сегмент «рассчитать», получаем схему и значение всех параметров:

Рассчитанная калькулятором схема

  1. сопротивление резисторов: R1..R2: 30 Ом (0.05 Вт);
  2. рассеиваемая мощность на резисторах: R1..R2: 12 мВт;
  3. рассеиваемая мощность на светодиодах: 336 мВт;
  4. полный ток, потребляемый всей схемой: 40 мА;
  5. полная мощность, потребляемая всей схемой: 360 мВт.

Очень практично, количество диодов можно определять самостоятельно, подставлять в калькулятор и рассчитывать параметры всей схемы.

Изготовление трубки

  • Отмеряем трубку по радиусу колеса.
  • Собираем схему, полученную с помощью калькулятора; участок, на котором равномерно распределены диоды, не должен превышать длины трубки. Для подключения к батарейке оставьте конец не более 50 см, лишнее потом срежете. Практично использовать термоусадочную трубку для изоляции пайки на контактах.

Спайка проводов, светодиодов и сопротивлений

  • Собранную схему разложите вдоль стола, согните ножки так, чтобы они плотно примыкали к жгуту проводов, а головки были повернуты в направлении источника питания. Это упростит процедуру продевания провода в трубку.
  • Проденьте в трубку упругую стальную проволоку, закрепите конец провода со светодиодами и втащите его внутрь. Отсоедините проволоку и запечатайте этот конец прозрачным герметиком.
  • Подключите провода к батарее, соблюдая полярности, если все работает нормально, залейте герметиком второй конец с выводами проводов.

Светодиоды в трубке

Такую светодиодную трубку можно закрепить на колеса велосипеда, продевая между спицами, на раму прозрачным скотчем. Экономичный вариант светодиодной трубки намного дешевле, чем светодиодная лента, он будет надежно работать, обеспечивая вашу безопасность и привлекать прохожих красивой иллюминацией.

Подсветка своими руками

Более сложной в изготовлении является подсветка на велосипед, выполненная из светодиодной ленты, наглядно она продемонстрирована на видео. Давайте подробно рассмотрим тему, как изготавливается подсветка на велосипед из светодиодной ленты своими руками.

Подсветка двойная светодиодом

Гибкие светодиодные ленты изготавливается из основы – диэлектрика толщиной порядка 0,2 мм, на ней располагаются дорожки, проводящие электрический ток и выполнен монтаж нагрузочных сопротивлений и светодиодов в корпусе формата SMD. Они могут быть разноцветного свечения – это достигается установкой разных светодиодов на одном кристалле. Лента может быть разрезана на модули, по нанесенным на нее специальным маркерам. Длина такого модуля может составлять от 2 до 10 см, питание составляет обычно 12 вольт, ширина может варьироваться от 8 до 40 мм.

Остальные цвета гаммы получают путем смешивания этих цветов. Таким образом, можно выбрать для своего двухколесного друга понравившуюся вам ленточку из множества вариантов практически в любой цветовой гамме.

4 цвета светодиодных ламп

Из вышеописанного видно преимущества использования ленты вместо светодиодов:

  • большой выбор цвета свечения, а путем смешивания цветов, возможно, получить практически всю цветовую гамму;
  • нет необходимости монтажа и пайки отдельных светодиодов;
  • эстетичный вид;
  • долговечность работы подсветки до 50 000 часов.

Для изготовления подсветки своими руками даже дома Вам потребуется:

  • выбрать и купить необходимую LED ленту в нужном количестве;
  • приобрести пару батареек на напряжение 9В;
  • хомуты для крепления батареек к втулке колеса;
  • выключатель питания;
  • паяльник номинальной мощностью 40 Вт;
  • клей для монтажа к ободу колес.

Подготовка к работе — материалы

Для начала работы нужно снять колеса с велосипеда. Хорошо промыть и обезжирить обода колес. Затем необходимо измерить длину участка между спицами и нарезать куски нужного нам размера по определенным меткам. Монтаж ленты начинается от ниппеля, то есть он будет точкой отчета. Затем поочередно монтируем полоски на обод с помощью клея и спаиваем стыки. К концу припаивается вводной питающий провод. С помощью хомутов нужно закрепить батарейки на втулке колеса и протянуть вводной провод, не забыв установить выключатель питания. Рекомендуем промазать стыки герметиком для защиты от влаги и грязи.

Оригинальная подсветка на колесах

После высыхания клея проверяем работоспособность конструкции. Если все заработало, значит, монтаж выполнен качественно.

Если при включении питания свечение не возникает, проверяем правильность монтажа. Можно с помощью вольтметра прозвонить наличие напряжения на местах спайки. После проверки и убедившись в том, что подсветка работает, устанавливаем все на свои места и в темное время суток наслаждаемся полученным результатом.

В заключение можно подытожить следующим образом. Подсветка без особых проблем может быть сделана любым желающим, имеющим начальные навыки работы с паяльником. Вопросы по выбору можно задать техническим консультантам в магазине, где планируете приобрести данный товар. Продается гибкая лента практически в любом магазине, торгующем радиоэлектронными компонентами или автомобильной электроникой.

Подсветка на нипеле — след

Так прочитав статью и потратив на создание подсветки три — четыре часа свободного времени, даже в домашних условиях можно очень сильно изменить дизайн и создать свой яркий стиль. Мы гарантируем, что вы станете точно заметным и интересным широкому кругу людей. Так что дерзайте, подбирайте цветовую гамму и вариант ее размещения.

Монтаж единичных ламп

Кроме установки LED ленты можно уникализировать байк единичными лампами. Первоначально готовится схема, на которой указываются места креплений. Часто подобная подсветка выполняется в симметричном виде по окружности обода либо на спицах.

LED лента

В работе потребуются:

  • несколько ламп;
  • медные провода сечением до 2,5 мм;
  • элементы питания 9 В;
  • пластиковые бесцветные или нейтральных оттенков хомуты;
  • кнопка включения/выключения;
  • герметик;
  • паяльник;
  • изоляционная лента.

Установленные лампы без движения можно выключать, а при поездке они смогут обеспечивать яркий след. Сборка электросхемы проводится в таком порядке:

  • припаиваем провода к лампам;
  • оголенные участки светодиодных элементов изолируем цветной лентой;
  • применяем наиболее простую схему последовательного соединения световых приборов, хотя этот вариант более уязвимый при отказе одного из светодиодов;
  • хомутами фиксируем светильники на колесе за спицы или обод;
  • проводку доводим до элементов питания, расположенных на осевой втулке колеса;
  • переключатель можно для удобства вывести на руль.

Все оголенные участки необходимо защитить герметиком, чтобы избежать коррозии и механических поломок.

Светящиеся колёсные диски

Сделать колёсные диски светящимися сегодня не так уж сложно. Это делается при помощи специального состава, наносимого на диски, или осуществляется их светодиодная подсветка. В первом случае состав наносится пульверизатором прямо на диски или колпаки колёс. Такое покрытие состоит из веществ, которые сначала поглощают световую энергию, а затем её выделяют, обеспечивая свечение. Светящийся пигмент краски содержит алюминат стронция, который, в отличие от фосфора, безвреден и по времени свечения многократно (в 50 раз) превосходит его.

Очень стильно выглядит подсветка дисков

Светодиодная подсветка дисков колёс – это новая веха в мире автотюнинга

На сегодняшний день, подсветка дисков считается прекрасным выражением индивидуальности, и такой автомобиль гарантированно будет привлекать внимание. Данное тюнинговое решение – это многоцветная система подсветки колёс, которая управляется дистанционно. При помощи ПДУ водитель может произвести настройку цвета по своему желанию, а также задать любой из режимов подсвечивания дисков

При помощи ПДУ водитель может произвести настройку цвета по своему желанию, а также задать любой из режимов подсвечивания дисков.

Управлять светящимися дисками просто. С помощью пульта дистанционного управления можно настроить следующее:

  • прямое статичное подсвечивание;
  • яркость подсветки;
  • выбор цвета подсветки;
  • динамические режимы.

В продаже можно встретить специальные комплекты светодиодной подсветки дисков, которые, кроме привлекательности, обладают качеством исполнения. Яркие ленты светодиодов светятся равномерно. Они ударопрочны и имеют хорошую влагозащищённость, что допускает их использование в любую погоду. Запас прочности светодиодных лент позволяет не переживать по поводу мелких камней, которые на скорости попадают внутрь диска.

Светодиодная лента – эффектный результат

Этот вариант исполнения подсветки немного сложнее и отнимет больше времени. Но если это вас не пугает, то результат в итоге вас очень обрадует.

Итак, вам понадобятся такие материалы и инструменты:

  • лента светодиодная в силиконе SMD 3528 – 1 метр;
  • витая пара (интернет-кабель) – 1 метр;
  • отсек для батареек под «крону» с выключателем – 1 шт;
  • батарейка «крона» на 9 В – 1 шт;
  • соединение для питания «мама-папа» разъёмное – 1 шт;
  • стяжки пластиковые 25 см – 3 шт;
  • прозрачный силиконовый герметик и прозрачный клей «Момент» — по 1 тюбику;
  • олово, флюс;
  • паяльник с тонким жалом 25 Вт;
  • ножницы, канцелярский нож, кусачки.

Все материалы указаны из расчёта на 1 колесо. Поэтому, на 2 колеса вам, соответственно, понадобится вдвое больше расходников.

Какого цвета выбрать светодиодную ленту, зависит только от вашего желания и фантазии. Тюнинг может быть выполнен в одной гамме, а можно сделать колёса разных цветов, чтобы получилось оригинально и необычно.

Шаг 4: Нанесения герметика

Поздравляю, если вам это удалось сделать! Но это еще далеко не все. Далее необходимо места пайки покрыть силиконовым герметиком, чтобы защитить их от попадания воды, когда вы будете кататься в дождливую погоду. Для этого берете тюбик и в самом верху надрезаете колпачок, чтобы было маленькое отверстие. Это позволит наносить герметик равномерно и аккуратно. Дополнительным бонусом силикона является его прочность. Когда он застынет, то будет отлично удерживать кусочки ленты на ободе. Замажьте все контакты кроме одного, к которому будет подаваться питание и дайте герметику высохнуть, прежде чем переходить к следующему этапу.

Варианты подсветки для колес

Самым простым вариантом подсветки колес велосипеда можно выделить колпачки на камеры. Моментальная установка, не нужно никаких специальных познаний, различные цвета свечения. Пока вы не двигаетесь и колесо не крутится — это просто лампа или светодиод, однако при наборе скорости начинает появляться световой след. Он становиться длиннее, в зависимости от скорости движения.

Подсветка колес велосипеда так же может быть выполнена более сложным способом — установкой отдельных ламп либо светодиодов, которые собираются последовательно и включаются в общую схему. Необходимо предусмотреть аккумулятор для питания и выключатель, для отключения ламп в дневное время.

Вы можете подобрать лампы с различным цветом свечения, и соответственно создать определенный световой узор. Наиболее распространены светодиоды на велосипед. Они выпускаются промышленностью в различных цветах свечения и яркости, долговечны, потребляют мало электроэнергии.

На спицы светодиоды крепятся с помощью хомутиков, вся схема спаивается проводами и изолируется. Можно дополнительно контактные участки промазать герметиком для защиты от влаги.

Выбираем ленту для машины

Постараюсь не лить воду, а кратко разберем на что обращать внимание при выборе светодиодной ленты

Тип светодиодной матрицы

Светодиодная подсветка салона. Для подсветки салона автомобиля, включая багажник выбирайте — SMD 3528 60шт/м (размер одного светодиодного кристалла — 3,5×2,8мм). Почему она?

Во-первых мы получаем среднюю мощность 4,4-4,8 Вт на погонный метр со световым потоком порядка 250-300 Лм. При такой мощности светодиоды не требуют теплоотвода и светодиодная лента спокойно монтируется на пластиковые элементы. А светового потока достаточно для полноценного освещения любых элементов салона.

Во-вторых это самая распространенная лента в продаже, покупаем в первом попавшемся магазине.

Варианты типа SMD 5050, 5630, 5730 не подойдут ввиду высокой мощности. Неприятно высокая яркость и необходимость монтировать но теплоотвод, делает их не самым удачным выбором для светодиодной подсветки салона машины.

Наружное освещение автомобиля. Тут включаем голову. Если LED подсветка под днищем авто, можно выбрать светодиоды помощнее — SMD 5050 30/60 шт/м. Алюминиевый профиль будет нашим теплоотводом (про монтаж дальше). Для светодиодной подсветки номера машины или (не дай бог) фар головного света — это плохой выбор. Подобная светодиодная подсветка будет приманкой для инспекторов ГИБДД (про правила установки и штрафы читайте в конце статьи).

Обычные светодиоды или RGB — разницы нет. RGB чуть дороже, ее сложнее подключать и требует дополнительно контроллера управления (подробнее про подключение RGB ленты). Зато она позволяет менять цвет подсветки.

Класс защиты

В продаже преимущественно три класса защиты – IP20, IP65, IP68.

  • IP20 – открытая лента без защитных покрытий, подходит для использования внутри сухих помещений. Боится влаги, пыли, любых механических воздействий.
  • IP65 – с защитным силиконовым слоем, способным защитить от конденсата.
  • IP68 – герметичные водонепроницаемая светодиоды, которые можно размещать на днище автомобиля.

Для светодиодной подсветки бардачка или низа торпеды подойдет и IP20, если ее никто не будет дергать и поливать водой.

Для подсветки остальных элементов желателен класс IP 65-68.

Разновидности светодиодной подсветки

Светодиодная подсветка представлена в нескольких вариантах:

  • колпачки на ниппели камер;
  • отдельные лампочки;
  • влагозащитная лента;
  • LED-пластина;
  • катафоты.

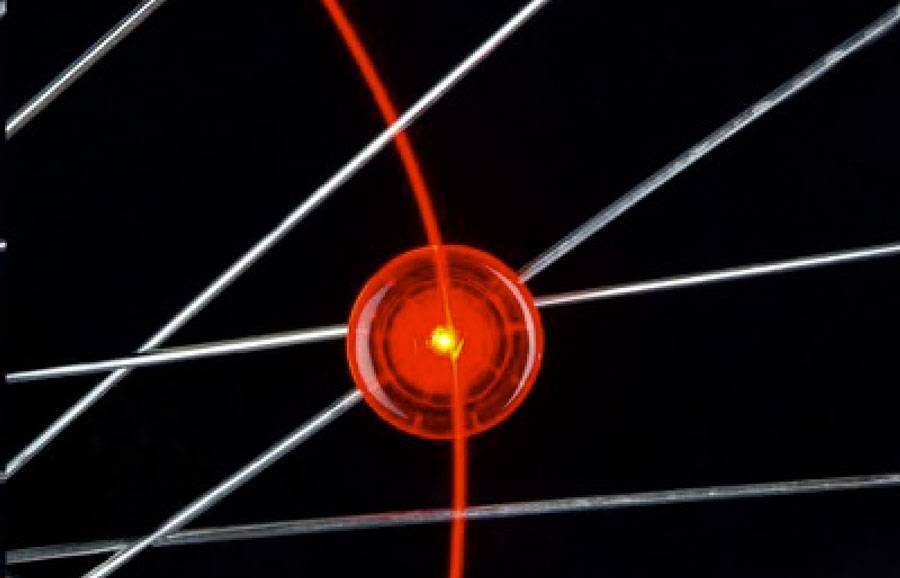

Рассмотрим подробнее. Колпаки на ниппель – простое решение сделать свой велосипед ярким и броским в движении. Как видно из контекста, эти лампочки закрепляются на внутренних сторонах ободьев. Пока велосипед стоит, они лишь напоминают «светлячков». Но при движении колеса в темноте смотрятся как два ярких кольца. И чем выше скорость, тем длиннее «световой след» от них.

Колпачки на колесах – просто, доступно, эффектно

Второй вариант осветить колеса байка – установить светодиоды на спицах и ободьях. Отдельные лампочки соединяются в цепь и подключаются к источнику питания. Система обязательно снабжается переключателем, который соединяет цепь с батарейкой. Преимущество установки такой подсветки своими руками – возможность создать световой рисунок из ламп разных цветов.

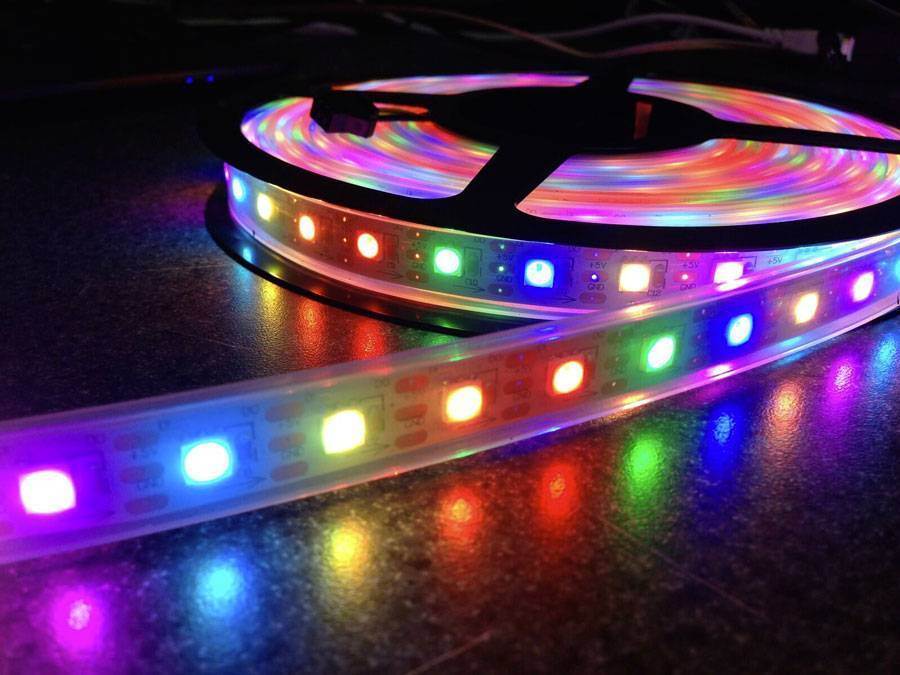

Продвинутый вариант светодиодов для велосипеда – влагозащитные ленты. По сути, это готовая цепь, ее нужно лишь наклеить на колеса по своему усмотрению. Комплекты продаются в магазинах, но можно сделать подсветку из лент самостоятельно. Принцип такой же, как и с отдельными лампами. Впрочем, как это сделать, разберем чуть позже.

Разноцветная диодная лента

Катафоты со встроенными диодными лампочками используются в целях безопасности для передвижения в тумане и в ненастную погоду. Могут ставиться на спицы или дублировать основные светоотражатели и фары.

Во вращении катафот похож на светящийся ниппельный колпачок

Последний вариант – светящиеся пластины, LED-аниматоры. Из всех перечисленных видов подсветки этот самый привлекательный. Самому его, конечно, соорудить не получится, только купить готовый. Немного о графическом светодиодном дисплее:

  • картинка программируется через ПК;
  • диск закрепляется на спицы колес при помощи хомутов;
  • изображение передается на пластину при движении велосипеда;
  • есть дополнительные режимы мигания, переливания;
  • работа от батарейки типа ААА.

Многоцветная абстракция LED-пластины

Схема простая, установить готовый вариант на свой байк несложно. Конструкция не добавит существенного привеса, зато порадует взгляды прохожих и повысит уровень безопасности в темноте.

Стоит ли заморачиваться

Фоновая подсветка выглядит очень эффектно, ее однозначно стоит попробовать всем любителям смотреть фильмы или сериалы на большом экране. При использовании Apple TV, для работы с игровыми консолями или просто для беспроблемной работы из коробки выбирайте более дорогое готовое решение.

При этом будьте готовы к ограничениям по максимальному разрешению картинки, отсутствию некоторых режимов с высокой частотой кадров либо отсутствию объемного звука.

В остальных случаях лучше попробовать более доступное и настраиваемое решение на базе телевизионной приставки. Если используете ТВ-бокс на основе Windows-компьютера, получите самую простую и беспроблемную настройку, а вот с боксами на Android придется повозиться с параметрами.

В любом случае получите очень эффектное дополнение для своего телевизора или просто красивую фоновую подсветку для интерьера.

Если же вы не можете идти на указанные компромиссы, не готовы тратить время на подбор настроек и хотите самое беспроблемное решение – выбирайте телевизоры Philips с оригинальной запатентованной технологией.

iPhones.ru

Менять телевизор не придется.

Шаг 3: Пайка проводов

После того, как все 35 отрезков led ленты поклеены, остается их только лишь спаять между собой проводами. Возьмите витую пару и снимите с нее всю изоляцию. Внутри вы обнаружите 8 разноцветных проводов. Выберите любые два, которые вам понравятся. Я остановился на синем и коричневом, т.к. они не столь бросаются в глаза. Синий провод я пустил на «+», а коричневый на «-». У вас соответственно, к примеру, могут быть оранжевый и зеленый.

Теперь нужно все эти провода подготовить. Замерьте расстояние между отрезками ленты и нарежьте кусачками 34 шт. синего и 34 шт. коричневого провода, после чего зачистите их с двух сторон и залудите паяльником. Когда все отрезки проводов будут подготовлены, можно будет непосредственно приступать к пайке. Начинайте паять от ниппеля по часовой стрелке сначала одну сторону, потом другую. То бишь, паяете сначала все плюсы, а потом уже все минусы. Работа кропотливая и потребует от вас усидчивости и терпения.

Шаг 2: Механическая схема

Корпус переднего фонаря изготавливается из пластиковой трубки с колпачком с одной стороны диаметром 25 мм. Мощный светодиод (распаянный на печатной плате) приклеивается с помощью теплопроводного клея к длинному болту, который прикручивается двумя гайками к пластиковому колпачку. Болт будет удерживать светодиод в центре фонаря и будет служить своеобразным теплоотводом. Мощные светодиоды должны монтироваться на радиаторы охлаждения, иначе они быстро выйдут из строя.

Для формирования необходимого для качественного освещения луча, нужно предусмотреть специальную оптику. Для этой цели используем коллиматор с углом 30 градусов. Его широкая часть должна соответствовать внутреннему диаметру трубки. Коллиматор устанавливаем на светодиодную печатную плату и приклеиваем термоклеем изнутри к трубке-корпусу.

Диоды и конденсаторы можно спаять способом навесного монтажа или на печатной плате, согласно схеме.

Шаг 5: Установка батарейки

Ну что ж, основную работу мы сделали, осталось только лишь припаять и закрепить батарейный отсек. В первую очередь мы его зафиксируем, а потом уже припаяем. Отсек с установленной кроной необходимо закрепить тремя пластиковыми стяжками на спицах сразу же возле втулки, примерно так, как вы видите на фото ниже. После такой фиксации он уже никуда не денется даже при езде на большой скорости и по ямам (проверено).

Установив батарейный отсек, припаиваем к двум его проводам штекер питания «мама», а ответный штекер «папа» паяем к проводам, идущим на светодиодную ленту. Не забывайте про полярность проводов, чтобы не перепутать их во время пайки. Можете сделать и без разъемного соединения, но мне показалось, так будет удобнее менять батарейку. А еще вместо «мамы-папы» можно поставить электрические колодки для проводов. Тут и паять особо ничего не надо. С одной стороны закрутили провода от батарейного отсека, а с другой – провода, идущие от led ленты. Ну, вот собственно и все.

Шаг 2: Поклейка на обод

Берем обод колеса, предварительно он должен быть очищен от грязи и, начиная за первой спицей после ниппеля, клеим первый кусочек ленты. Таким вот образом, друг за другом клеим остальные 34 штуки

Во время поклейки важно следить за полярностью, т.к. можете случайно перевернуть кусочек не той стороной

Клейте их так, чтобы они были точно по центру между двух спиц, для того чтобы потом во время пайки провода не были разной длины. Для повышенной надежности возьмите клей «момент» и в местах стыка ленты с поверхностью обода нанесите его буквально несколько капель. Теперь вы можете быть спокойны и не переживать, что кусочки ленты у вас отвалятся.

: Пайка и клейка

С помощью батареек я нашёл на каждом светодиоде положительный полюс. Я засунул светодиод в пластиковую часть и обернул светодиодные ленту вокруг главных проводов. Затем спаял. Перед тем, как припаять батарейки к проводу, я сначала дважды проверил какой из проводов положительный, припаянный к резистору, а затем припаял красный провод от батареек. Я соединил черный провод от батареек с другими проводами.

Горячим клеем подсоединил провод к упаковке батареек. Кроме того я нанёс клей на провод на место, где проводилась пайка, чтобы изолировать провод и обеспечить дополнительную прочность.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
