Таблица подключения к Arduino UNO R3 элементов схемы
Сведем все соединения между Ардуино и внешними устройствами в единую таблицу, которая поможет в деле сборки готовой схемы.
| Куда | Пин Arduino UNO R3 | Пин устройства/контакт |
| Модуль на 4 реле D0 общее освещение, D1 отопление, D2 свет в кладовке, D3 на улице. | D0 | D0 |
| D1 | D1 | |
| D2 | D2 | |
| D3 | D3 | |
| Кнопка постановки на сигнализацию/снятия | D4 | |
| Клавиша включения режима экономии/люди дома | D5 | |
| D6 | ||
| Коммуникация с модемом | D7 | RX |
| D8 | TX | |
| Светодиод охрана отключена(кр) | D9 | |
| Охрана активирована (зел) | D10 | |
| Хозяева дома (кр) | D11 | |
| Режим экономии (зел) | D12 | |
| Включение модема | D13 | D9 |
| Геркон кладовка | A1 | |
| Геркон дверь/калитка | A2 | |
| Термометр | A3 | |
| Определение наличия сети 220 В | A4 |
Планируемая система полностью не заняла все пины микроконтроллера. Еще есть место для добавления аналогового датчика и одной линии управления. Вариант — использовать свободные контакты для сенсора дыма и сигнализатора. Если планируется расширять конструкцию дальше, — придется брать микроконтроллер Arduino Mega. В нем больше портов ввода/вывода и памяти, при полной программной совместимости.
Платы дополнения (шилды)
Для расширения вспомогательного функционала используются дополнительные платы – шилды. Ниже приведен список самых интересных:
- LCD Shield определяет метеорологические показатели в помещениях: влажность, скорость ветра, температуру.
- Motor Shield обеспечивает управление скоростью и оборотами моторов. Есть модели с поддержкой нескольких приводов.
- Data Logging Shield предназначена для записи и хранения информации до 32 Gb.
- Relay Shield самая востребованная в системах Smart Homе, рассчитана на обслуживание приборов мощностью 1 КВт.
- Ethernet Shield от Ардуино обеспечивает независимость Умного дома от ПК, настраивает интернет-связь.
- Wi-fi Shield нужен для передачи шифрованных данных между Arduino и устройствами.
- Energy Shield позволяет разнообразить источники питания для подключения проекта.
- GPRS Shield используется для связи Умного дома с телефоном владельца.
Мозговой
В действительности данные системы имеют все необходимое оснащение, а при помощи технических контроллеров осуществляется обработка полученной от него информации, благодаря которой можно руководить каждым процессом по отдельности. В наших уроках мы будем за основу брать микроконтроллеры Arduino, Wemos, Raspberry и другие, доступные для покупки по низним ценам.
Специализированные питательные элементы дают возможность для использования бесперебойного снабжения электричеством, а при задействовании особых элементов осуществляется управление и регулировка работы бытовых приборов, находящихся под контролем системы.
Наличие в системе оборудования с дистанционным управлением дает возможность совершения общего контроля над всеми приборами, которые находятся в управлении системы. Бывают они в виде стационарных либо переносных модулей. Переносной модуль более практичный, поскольку позволяет совершать дистанционное управление при помощи любого электронного устройства, например телефона или ноутбука.
В то же время, хозяин может совершать управление, любым, процессом, который происходит в помещение, на расстояние от жилища, где непосредственно данная система установлена. Благодаря такой функции, владелец может задать любую программу выполнения действий умному дому на длительный срок, и как последствие просто контролировать выполняемые процессы. Сюда могут входить как кондиционирование помещения, так и его автоматическое освещение в определенный интервал времени, и прочие подобные автоматизированные функции, включая охранную систему.
Что такое Arduino
Arduino — это платформа для добавления и программирования электронных устройств, с типами управления: ручной, полуавтоматический и автоматический. Платформа представляет собой некий конструктор, с прописанными правилами взаимодействия элементов между собой. Система открытая, поэтому каждый заинтересованный производитель вносит лепту в развитие Arduino.
Функции стандартного умного дома:
- сбор информации с помощью датчиков;
- анализ данных и принятие решения, посредством программируемого микроконтроллера;
- реализация принятых решений с помощью подаваемых команд, на различные подключенные в систему устройства.
Конструктор Arduino хорош тем, что в его системе можно использовать любые элементы умного дома, от разных производителей. Эта возможность позволяет платформе не быть ограниченной лишь одной экосистемой умного дома, а подбирать любые компоненты электроники, для реализации решения собственных задач.
Кроме огромного списка подключаемых в систему устройств, гибкости ей придает среда программирования C++. Пользователь может самостоятельно запрограммировать реакцию компонентов системы на возникающие события или воспользоваться уже созданной библиотекой.
Полезная информация! Arduino – итальянская компания, производящая и разрабатывающая компоненты ПО, для реальных и не сложных систем Smart Home, которые ориентированы на любого человека, заинтересовавшегося в этом вопросе. Архитектура полностью открыта, поэтому сторонние разработчики (преимущественно из Китая) уже успели полностью скопировать, и выпускают собственные альтернативные элементы системы, и ПО для них.
Научиться взаимодействовать с Ардуино можно двумя способами: методом самостоятельных проб и ошибок, или с помощью книги с комплектным набором для умного дома, которая расскажет о всех тонкостях работы в этой системе.
Набор умного дома Arduino
Сборка «умного дома»: пошаговая инструкция
Вот в какой последовательности необходимо действовать.
Подключение исполнительных и сенсорных устройств
Подключаем все компоненты согласно схеме.
Сборка системы в основном сводится к подключению исполнительных устройств к соответствующим контактам процессорной платы
Разработка программного кода
Пользователь пишет всю программу целиком в оболочке Arduino IDE, для чего последняя оснащена текстовым редактором, менеджером проектов, компилятором, препроцессором и средствами для заливки программного кода в микропроцессор платы Arduino. Разработаны версии IDE для операционных систем Mac OS X, Windows и Linux. Язык программирования — С++ с некоторыми упрощениями. Пользовательские программы для Arduino принято называть скетчами (sketch) или набросками, программа IDE сохраняет их в файлы с расширением «.ino».
Функцию main(), которая в С++ является обязательной, оболочка IDE создаёт автоматически, прописывая в ней ряд стандартных действий. Пользователь должен написать функции setup() (выполняется единоразово во время старта) и loop() (выполняется в бесконечном цикле). Обе эти функции для Arduino являются обязательными.
Заголовочные файлы стандартных библиотек вставлять в программу не нужно — IDE делает это автоматически. К пользовательским библиотекам это не относится — они должны быть указаны.
В IDE предусмотрен минимум настроек, а возможность настройки компилятора отсутствует вовсе. Таким образом, начинающий программист застрахован от ошибок.
Вот пример самой простой программы, заставляющей каждые 2 секунды мигать подключённый к 13-му выводу платы светодиод:
Однако в настоящий момент перед пользователем далеко не всегда встаёт необходимость лично писать программу: в сети выложено множество готовых библиотек и скетчей (загляните сюда: http://arduino.ru/Reference). Имеется готовая программа и для системы, рассматриваемой в этом примере. Её нужно загрузить, распаковать и импортировать в IDE. Текст программы снабжён комментариями, поясняющими принцип её работы.
Все программы на Arduino работают по одному принципу: пользователь посылает запрос процессору, а тот загружает необходимый код на экран компьютера или смартфона
Когда пользователь нажимает в браузере или установленном на смартфоне приложении кнопку «Refresh» (Обновление), микроконтроллер Arduino осуществляет отсылку данных этому клиенту. С каждой из страниц, обозначенных как «/tempin», «/tempout», «/rain», «/window», «/alarm», поступает программный код, который и отображается на экране.
Установка клиентского приложения на смартфон (для ОС Android)
Для получения данных от системы «умный дом» в сети можно скачать готовое приложение.
Вот что необходимо сделать владельцу гаджета:
- Скачайте файл SmartHome.apk.
- Отправьте его на телефон.
- Открыв «Менеджер файлов», разместите этот файл.
- Щёлкните на нём и выберите «Установить» (должна быть отмечена «галочка», позволяющая осуществлять установку программ вне сервиса Google Play).
- Когда установка будет завершена, активируйте приложение.
- Выполните его настройку.
С помощью этого приложения можно не только получать информацию от системы «умный дом», но и управлять ею — включать и отключать сигнализацию. Если она включена, то при срабатывании датчика движения приложению будет отправлено уведомление. Опрос системы Arduino на предмет срабатывания датчика движения приложение выполняет с периодичностью раз в минуту.
Активировав иконку «Настройки», можно отредактировать свой IP-адрес.
Настройка браузера на работу с «умным домом»
В адресной строке браузера следует ввести XXX.XXX.XXX.XXX/all, где «XXX.XXX.XXX.XXX» — ваш IP-адрес. После этого появится возможность получать данные от системы и осуществлять управление ею.
Представленный здесь программный код позволяет через браузер включать и выключать свет, тогда как в приложении для Android-смартфона такая функция не реализована.
Работа с роутером
Далее на маршрутизаторе необходимо открыть порт:
- открываем настройки маршрутизатора;
- прописываем адрес Arduino IP;
- открываем порт 80.
Настройка учётной записи на noip.com
Этот этап не является обязательным, но он необходим, если вы хотите присвоить адресу доменное имя. Для этого надо зарегистрироваться на сайте https://www.noip.com/, перейти в раздел «Add host» и ввести IP-адрес системы.
После регистрации на сайте noip.com доступ к системе можно получать не только по IP-адресу, но и по полному доменному имени
Создание проекта завершено, можно проверять работоспособность системы.
Как это сделать?
Следует понять, что «умный» дом – это просто набор контролеров с подключенными датчиками, которые считывают информацию и на ее основе выполняют какие-то конкретные команды. Например, контролер обогрева. При фиксировании его датчиком падения температуры ниже определенного уровня, он включит подачу тепла в комнату. На таком принципе работают автоматические кондиционеры. А в «умном» доме такие контролеры с датчиками стоят везде, что и позволяет охватить контролем максимальное количество задач. Естественно, чтобы сделать свой «умный» дом, вы сначала разработаете у себя в голове небольшой проект, учтя в нем, какие именно сферы своего быта вы хотели бы усовершенствовать и что вам для этого нужно.
Итак, чтобы сделать свой дом более самостоятельным, вам потребуются контролеры, которыми вы смогли воспользоваться. Дело в том, что их мало купить – нужно еще их запрограммировать, подключить внешние источники информации и настроить на нужную работу. Здесь возникает проблема недостатка знаний в конкретной области, потому что многие подобные устройства достаточно сложны в эксплуатации и работать с ними может не так уж и много людей. Но при появлении спроса (кому бы не хотелось своими руками собрать работающее электронное устройство?) появляется и соответствующее предложение. Одна компания является на данный момент практически самым популярным поставщиком удобных в использовании и простых для понимания электронных устройств. Это компания Arduino (ардуино).
Прежде чем начать рассмотрение этой системы, нужно принять во внимание то, что универсального проекта «умного» дома для этой системы нет. Каждый пользователь делает свой особенный проект, который по-своему и реализует, используя свои уникальные технические решения
Это одно из достоинств системы, которую мы рассмотрим ниже.
Готовые комплекты и решения
Получение функциональности умного дома доступно не только самодельным методом. Продаются готовые комплекты и наборы оборудования, которые можно объединять в единую систему. Сюда входят:
- блок микроконтроллера;
- беспроводные выключатели;
- датчики дыма, движения, температуры, открытия;
- управляемые розетки с контролем состояния;
- пульт дистанционного управления или иное средство коммуникации с пользователем;
- сигнализаторы;
- модемы или роутеры, позволяющие вывести информацию из системы в сеть;
- камеры видеонаблюдения;
- блоки бесперебойного питания.
Возможности контроля таких систем достаточно широки и могут выражаться не только в реакции на нажатие физического выключателя или кнопки на пульте. Доступно начальное программирование функций (времени включения, расписания) и проверка происходящего через сеть.
Объем сервисных возможностей, предоставляемых комплексами такого класса, непосредственно зависит от их стоимости и бренда. Доступно расширение начальной комплектации дополнительными устройствами от производителя, ориентированными на интеграцию в конкретную систему.
Распространенные комплексы выполняют контроль оборудования по нескольким физическим интерфейсам, каждый из которых имеет определенные плюсы и минусы в установке с использованием. Речь идет о проводных и беспроводных коммуникациях. Кроме того, управление может осуществляться на уровне одного микроконтроллера или быть распределенным по различным «умным» элементам. В последнем случае система не сильно зависит от центра, который осуществляет только объединяющую функцию.
Модели умных домов, представленные на рынке
| Бренд/название | Комплектация | Коммуникации | Удаленное управление/контроль | Расширение уст-ми производителя | Пульт | *Универсальность | Цена (руб) |
|---|---|---|---|---|---|---|---|
| Xiomi Smart Home Suite | Контроллер, замаскированный под настольную лампу, датчики открытия и движения, умная розетка и беспроводная кнопка включения | Проводные | Приложение Mi Home | Есть | Нет | Нет | 5000 |
| Redmond Smart Home | Продается раздельно, собирается во едино с основой в виде модуля skycenter | Bluetooth | Приложение Ready for Sky | Есть | Есть | Нет | |
| Vstarcam E27AR-TZ1V | Умная камера (по совместительству контроллер), датчики движения и открывания дверей, светильник и управляемая розетка | ИК | Приложение на мобильный телефон, электронная почта | Есть | Есть | Нет | 12000 |
| NooLite mini kit | Приложение на мобильный телефон | Есть | Есть | Есть | 14000 | ||
| Fibaro starter kit | Контроллер, БП, Датчики в комплекте: освещенности, движения, температуры, протечки, открытия | Веб-интерфейс, приложение смартфона | Есть | Есть | Есть | 50000 | |
| Wulian Smart Home | Дизайнерский контроллер | Радио | Приложение | Есть | Нет | Есть |
* Универсальность — подразумевает подключение внешних устройств не только через розетку, но и иные контроллеры. К примеру, внешние реле времени или силовые повторители.
Резерв питания
Есть много способов обеспечить резервное питание. Так как одно из требований для проекта умного дома своими руками было — экономичность, в качестве резерва будут использоваться обычные аккумуляторы, соединенные последовательно для получения 5 В. Описание интерфейса их подзарядки выходит за рамки статьи и обеспечивать наличие запасенной энергии хозяева должны будут сами. Периодическая подзарядка «лягушкой», раз в несколько месяцев проблем не составит для конечного пользователя.
Принцип работы прост. При отключении сети 220 В нормально разомкнутое реле К1 соединяет Ардуино и модем с +5 питания батареи. Одновременно устанавливается состояние HIGH на входе A4 микроконтроллера. Последний аналоговый, а значит через него можно контролировать заряд батареи, вычислив опытным путем при каких минимальных показаниях происходит отключение логических компонентов. Информирование человека о разряде выполняется отправкой СМС.
Набор «Умный дом» для экспериментов с контроллером Arduino + КНИГА
Набор «Умный дом» содержит всё необходимое для разработки полезных проектов по автоматизации вашего жилища с использованием платы Arduino: Arduino Uno, макетную плату, электронные компоненты и краткое руководство.
В комплект входит популярная книга Джереми Блюма «Изучаем Arduino: инструменты и методы технического волшебства» (Дж. Блум), которая поможет вам изучить основы использования популярной микроконтроллерной платформы Arduino.
Arduino Uno
+ 22 электронных компонента для экспериментов и проектов
+ руководство
+ книга Джереми Блума «Изучаем Arduino: инструменты и методы технического волшебства»
СОСТАВ НАБОРА
1 Arduino Uno
1 Макетная плата Breadboard 8,5´5,5 см
21 Провода мама-папа
5 Провода папа-папа
1 Кабель USB
1 Датчик звука
1 Датчик движения HC-SR501
1 Датчик углекислого газа MQ-135
1 Кнопка тактовая
1 Потенциометр
1 Фоторезистор
1 Модуль реле 4х
1 Пьезоизлучатель
1 Светодиоды красные
1 Светодиоды зеленые
1 Светодиоды синие
1 Светодиоды желтые
10 Резисторы 220 Ом
1 Резисторы 10 кОм
1 Руководство пользователя
1 Книга «Изучаем Arduino: инструменты и методы технического волшебства»
ВЫ НАУЧИТЕСЬ
— работать с монитором порта;
— подключать светодиоды, пьезоизлучатель, фоторезистор, датчики звука, движения и газа;
— управлять домашними электроприборами через модуль реле;
ВЫ СМОЖЕТЕ СОЗДАТЬ ГОТОВЫЕ ПРОЕКТЫ
— универсальная сигнализация;
— автоматизация освещения для растений домашнего сада;
— управление освещением в квартире
— включение устройств по «секретным хлопкам»
— «умный дом».
О РУКОВОДСТВЕ
Руководство содержит пошаговое описание выполнения экспериментов и проектов с помощью электронных компонентов, представленных в наборе «Умный дом».
О КНИГЕ
Широко известная во всем мире книга Джереми Блума «Изучаем Arduino: инструменты и методы технического волшебства» поможет вам научиться работать с популярной микроконтроллерной платформой Arduino. Автор делится в этой книге передовым опытом в области программирования и проектирования устройств, а также фрагментами кода и схемотехническими решениями. В отличие от большинства книг, посвященных Arduino, вы узнаете не только как собрать готовое устройство, но и как анализировать электрические схемы, читать технические описания, выбирать подходящие детали для собственных проектов. Материал книги ориентирован на применение несложных и недорогих комплектующих для экспериментов в домашних условиях.
Размеры 258х169х60 мм
Выбор платы и порта

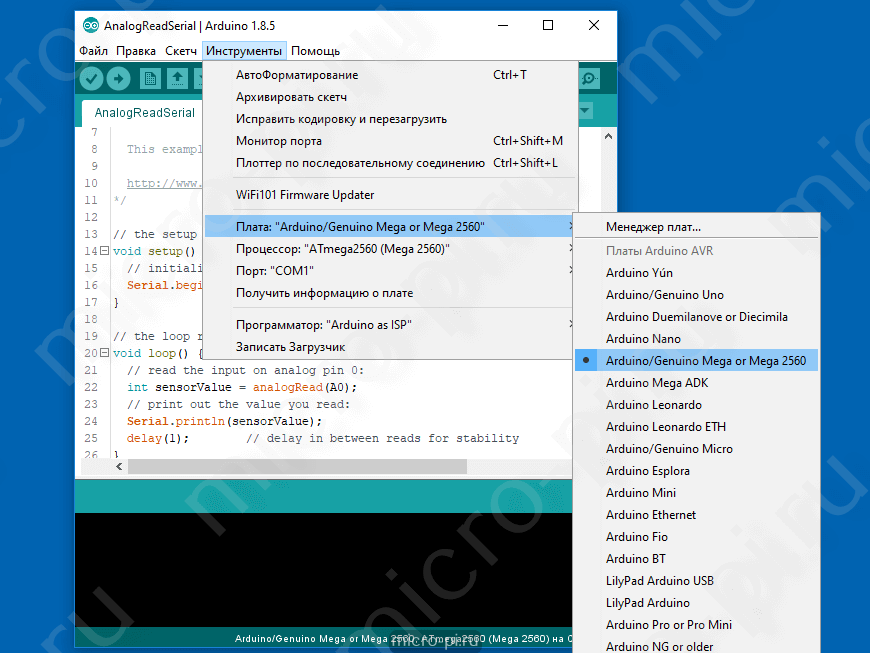

Откройте Arduino IDE. Из меню Инструменты>Плата выбирается Arduino/Genuino Mega or Mega 2560.

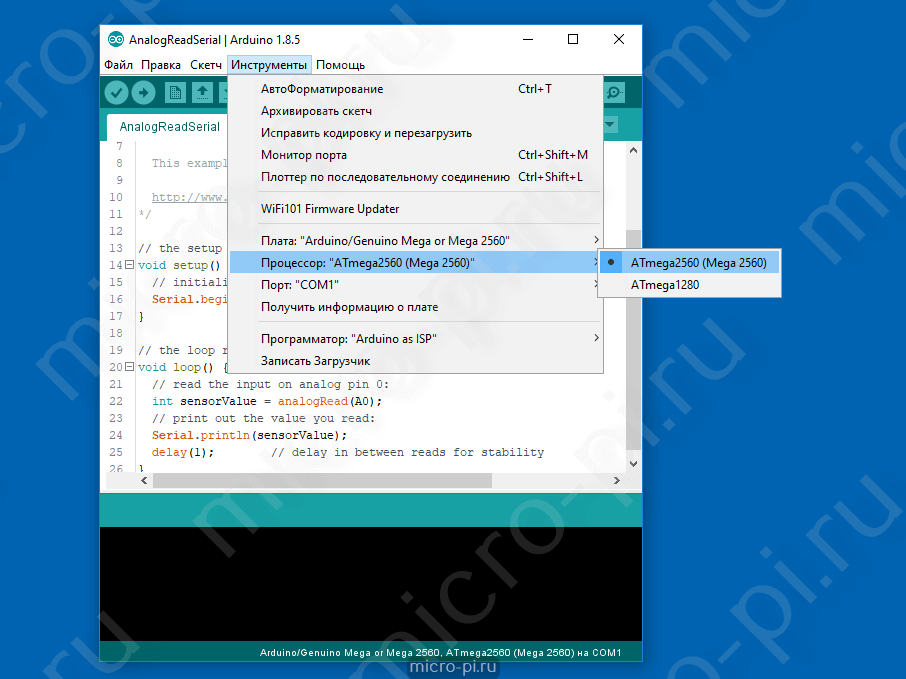

Выберите процессор/микроконтроллер платы, обычно это ATmega2560. Из меню Инструменты>Процессор выбирается ATmega2560 (Mega 2560).

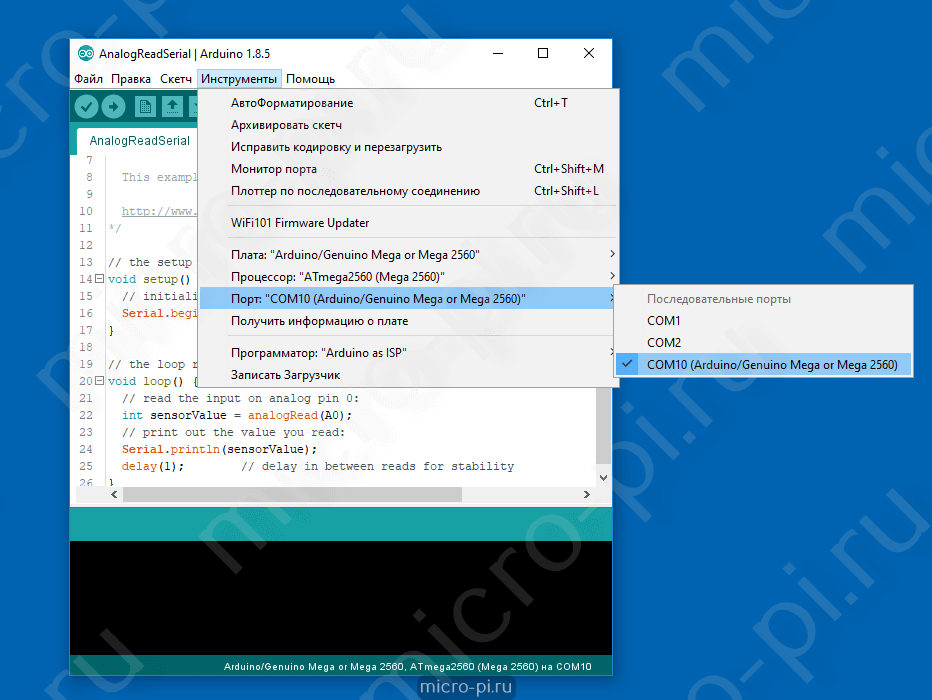

Выберите последовательное устройство платы в меню Инструменты>Порт. Скорее всего, это COM3 (Arduino/Genuino Mega or Mega 2560) или выше (COM1 и COM2 обычно зарезервированы). Чтобы узнать, вы можете отключить свою плату и повторно открыть меню; запись, которая исчезает, должна быть Arduino или Genuino Mega. Подсоедините плату и выберите этот последовательный порт.
Если у вас модель Arduino Mega 2560 CH340G, то лучше использовать программатор Arduino as ISP.

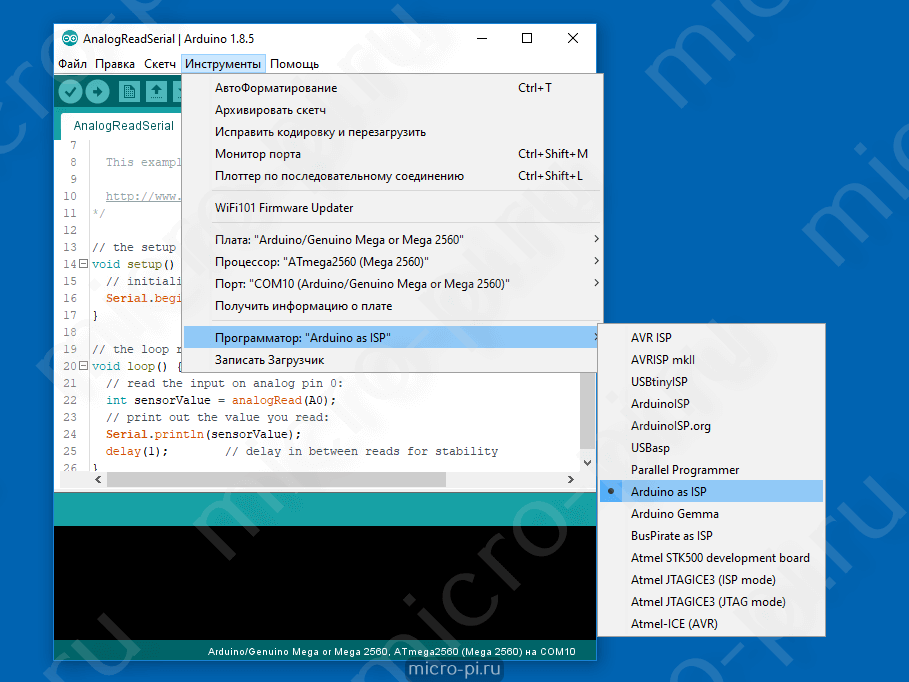

Имеется возможность не использовать загрузчик и запрограммировать микроконтроллер через выводы ICSP (внутрисхемное программирование).
Какие решения предлагает Arduino
Базовый набор Arduino Start
Как видно из данной постановки задач нам, кроме платы Arduino, понадобятся: датчики движения, датчики открывания двери, датчики температуры и освещённости. Для включения электрических приборов нам могут понадобиться реле. В качестве датчика фиксации открытия двери может быть применён обычный геркон. Все датчики можно купить для платы Arduino.
Так как количество датчиков достаточно большое для такого маленького дома, то для платформы Arduino существуют платы расширения. Всё, что необходимо, это правильно подключить датчики к прибору и написать программу, которая будет являться «сердцем» «умного» дома.
Программа, которая прошивается в Arduino, пишется на языке Си
. Безусловно, есть ограничения на количество байт этой программы. Для реализации поставленной задачи объёма памяти вполне хватит.
Особенности проектов
Большинство электронщиков предпочитают создавать свои проекты на основе микроконтроллера Аrduino Uno, о которой и мы писали уже несколько раз.
Для начала стоит познакомиться с функционалом микропроцессора Ардуино уно, на котором строится большинство проектов, а также рассмотреть причины выбора данного приспособления. Ниже описаны факторы, по которым начинающему изобретателю стоит остановиться на Аrduino uno:
- Довольно простой в использовании интерфейс. Понятно, где какой контакт, и к чему прикреплять соединительные провода.
- Чип на плате подключается прямо к USB-порту. Преимущество этой установки заключается в том, что последовательная связь – это очень простой протокол, который проверен временем, а USB делает соединение с современными компьютерами очень удобным.
- Легко найти центральную часть микроконтроллера, которая представляет собой чип ATmega328. Он имеет больше аппаратных функций, таких как таймеры, внешние и внутренние прерывания, пины PWM и несколько режимов ожидания.
- Устройство с открытым исходным кодом, поэтому большое количество радиолюбителей могут исправить баги и неполадки в программном обеспечении. Это облегчает отладку проектов.
- Тактовая частота равна 16 МГц, что достаточно быстро для большинства приложений и не ускоряет работу микроконтроллера.
- Очень удобно управлять мощностью внутри него, и она имеет функцию встроенного регулирования напряжения. Также микроконтроллер можно отключить от USB-порта без внешнего источника питания. Можно подключить внешний источник питания до 12 В. Причем микропроцессор сам определит нужное напряжение.
- Наличие 13 цифровых контактов и 6 аналоговых контактов. Эти пины позволяют подключать оборудование к плате Arduino uno со стороннего носителя. Контакты используются в качестве ключа для расширения вычислительной способности Arduino uno в реальном мире. Просто подключите свои электронные устройства и датчики к разъемам, которые соответствуют каждому из этих контактов.
- Имеется в наличии разъем ICSP для обхода USB-порта и сопряжения с Arduino напрямую в качестве последовательного устройства. Этот порт необходим, чтобы перезагрузить чип, если он поврежден и больше не может использоваться на вашем компьютере.
- Наличие 32 КБ флэш-памяти для хранения кода разработчика.
- Светодиод на плате подключается к цифровому контакту 13 для быстрой отладки кода и упрощения этого процесса.
- Наконец, у него есть кнопка для сброса программы на чипе.
Arduino был создан в 2005 году двумя итальянскими инженерами – Дэвидом Куартиллесом и Массимо Банзи с целью, чтобы ученики научились программировать микроконтроллер Arduino uno и улучшить свои навыки в области электроники и использовать их в реальном мире.
Arduino uno может воспринимать окружающую среду, получая вход от различных датчиков, и способен влиять на окружающую среду, контролируя свет, двигатели и другие исполнительные механизмы. Микроконтроллер запрограммирован с использованием языка программирования Arduino (на основе проводки) и среды разработки Arduino (на основе обработки).
Принцип работы системы
Питание Ардуино
Чтобы при подключении к питанию плата не сгорела и работала без глюков, необходимо уделить отдельное внимание источникам питания и тому, как их подключать
На плате Ардуино возможно подключение питания 3 способами:
- Через внешний адаптер в пин Vin (и GND), который ведет ток через бортовой стабилизатор напряжения Arduino. Рекомендуемое напряжение – 7–12 В. Данный тип подключения подходит для Ардуино проектов с не очень большой нагрузкой.
- С помощью порта USB, что удобно при тестировании или программировании через ПК.
- Прямая подача на пин 5V. Этот способ обходит стабилизатор входного напряжения, поэтому может вывести плату из строя. Однако для питания больших Ардуино проектов Умный дом – это наиболее подходящий вариант подключения.
Пины питания:
5V – с этого пина подается питание внешним устройствам.
3.3V – на этот пин через внутренний стабилизатор подается напряжение 3.3 В.
GND – вывод на ноль.
VIN – пин для подачи внешнего напряжения.
IREF – пин для передачи информации о напряжении на внешние приборы.
Установка драйверов
Если вы использовали установщик, Windows — от XP до 10 — автоматически установит драйверы, как только вы подключите свою плату. Если вы загрузили и распаковали Zip архив или по какой-то причине плата неправильно распознана, выполните приведенную ниже процедуру.
- Нажмите на меню «Пуск» и откройте панель управления.
- Перейдите в раздел «Система и безопасность» (System and Security). Затем нажмите «Система» (System). Затем откройте диспетчер устройств (Device manager).
- Посмотрите под Порты (COM и LPT) (Ports (COM & LPT)). Вы должны увидеть открытый порт с именем «USB Serial Device». Если раздел COM и LPT отсутствует, просмотрите раздел «Другие устройства», «Неизвестное устройство».
- Щелкните правой кнопкой мыши по порту USB Serial Device и выберите опцию «Обновить драйверы…».
- Затем выберите опцию «Выполнить поиск драйверов на этом компьютере».
- Наконец, найдите файл драйвера с именем «arduino.inf», который находится в папке «Drivers» программы Arduino (а не подкаталог «FTDI USB Drivers»).
- После этого Windows завершит установку драйвера.
Составление проекта Arduino
- Крыльцо.
Здесь необходимо сделать включение света при приближении хозяина к дому в тёмное время суток. Также необходимо сделать автоматическое включение света при открывании входной двери при выходе из дома. - Прихожая.
Автоматическое включение света при наступлении тёмного времени суток и обнаружения движения. В ночное время включаться должна маломощная лампочка, чтобы резким светом не будить других проживающих. - Санузел.
Нагревание воды в бойлере происходит в зависимости от того, обнаруживает ли автоматика нахождение в доме хозяина. Сам бойлер снабжён внутренним выключателем электричества — при достижении водой предельной температуры он отключается. Когда заходит человек в санузел, то необходимо автоматически включать вытяжку и свет. - Кухня.
Свет на кухне включается и выключается вручную. Но имеется возможность выключения света при фиксации длительного отсутствия движения. При готовке пищи автоматически включается вытяжка. - Комната.
В комнате, как и на кухне свет включается вручную, но при фиксации отсутствия движения есть возможность автоматического выключения света.
Отопительные приборы и рекуперация воздуха. Отопительные приборы работают на поддержание заданной температуры в доме. При фиксации отсутствия хозяина, минимальная поддерживаемая температура снижается на определённое количество градусов. Как только происходит фиксация присутствия хозяина в доме, автоматически нижний порог переключается в нормальный режим поддержки температуры. Рекуперация воздуха происходит при фиксации присутствия хозяина, но не реже чем 10 минут в час.
Проект под систему для разных зон квартиры
Прежде чем приступить к сборке электронной системы следует составить план проекта умного дома на Arduino. Для примера возьмём небольшой дом, и попробуем составить схему работы «умного комплекса». Итак, нам необходимо в разных зонах обеспечить интеллектуальное функционирование разных приборов.
- Вход на придомовую территорию следует обеспечить автоматическим включением освещения в тёмное время, при подходе хозяев к дому, также при выходе из дома, при открывании двери. Потребуются: датчик движения и датчик открытия двери.
- Прихожая квартиры — при движении вдоль прохожей должно автоматически включаться освещение. Потребуются: датчик движения.
- Санузел. Автоматическое включение электрической водонагревательной установки при приходе домой хозяев. Вытяжка и освещение в санузле включается при открытии двери. Потребуются: датчик движен
ия и открытия двери. - Кухня. Освещение включается при входе жильца в помещение.
- При включении варочной плиты должна одновременно запускаться вытяжка. Потребуются реле для установки на питающую проводку электроплиты и датчик присутствия.
- Жилые комнаты. Автоматическое включение света, регулировка температуры электроконвекторами в зимнее время и кондиционерами летом. Потребуются детектор присутствия, датчик температуры и освещённости.
