Установка биде своими руками: специфика монтажа и подключения к коммуникациям

Возможные проблемы

При монтаже инсталляции Geberit могут возникнуть следующие проблемы, вызванные низкой квалификацией строителей здания, отделочников, сантехников, самого домашнего мастера:

высокое расположение крестовины в канализационном стояке относительно уровня чистового напольного покрытия;

неправильная обрезка труб.

При высоко расположенной крестовине инсталляция обычно сдвигается от нее вбок для решения задачи:

в крестовину монтируются два отвода с углами изгиба 90° и/или 120°;
штатное колено разворачивается под углом 80 – 45 градусов, вставляется в собранную до этого линию из двух отводов.

Изменяя углы изгиба, тремя отводами можно соединить выходной патрубок унитаза с отверстием крестовины канализации, практически на одном горизонтальном уровне. При этом следует учесть конструкцию инсталляции.

В обычной системе крепления Geberit Duofix стойки одинарные, штатное колено с гофрой (черного цвета) можно прокрутить в сторону крестовины на любой угол для стыковки с двумя другими отводами рассмотренного варианта.

В инсталляции усиленного типа используется по две стойки, длины штатного отвода недостаточно для вращения, его можно смонтировать только вертикально.

В этом случае вместо него используется отвод 120 градусов, как на нижнем рисунке.

При обрезании штатных патрубков – диаметр 40 мм для сливного бачка, 110 мм для канализации, следует учесть, что их длина получается разной. Слив находится ближе канализационного выпуска. Поэтому обрезать отводы из комплекта инсталляции лучше в последнюю очередь – после обшивки гипсокартоном и плиткой, непосредственно перед установкой унитаза.

Пластиковые регулировочные шпильки для крепления кнопки также обрезаются после обшивки короба плиткой.

Таким образом, монтаж системы инсталляции DuoFix производителя Geberit может производиться собственными силами. Следует избегать ошибок, придерживаться инструкции, содержащейся в каждом комплекте инсталляции.

Установка смесителя и сифона

В чаше биде можно видеть три отверстия:

для установки смесителя;
для подключения сифона;
для подключения трубы перелива.

Смеситель устанавливается так:

На имеющиеся у него снизу шпильки одевается прокладка (обычно поставляется в комплекте).
Далее смеситель устанавливается на место, при этом шпильки пропускаются в предназначенные для них отверстия в чаше.
Под чашей на шпильки одевается еще одна прокладка, а за ней — металлическая шайба.
На шпильки навинчиваются гайки и затягиваются с умеренным усилием. Если конструкция биде не позволяет свободно оперировать рожковым ключом, следует воспользоваться торцевым.

Пока биде не закреплено, можно прикрутить к патрубкам смесителя гибкую подводку. Прокладка в трубках уже имеется, поэтому уплотнять соединение паклей или ФУМ-лентой не нужно. Усилие, с которым затягивается гайка гибкой подводки, должно быть умеренным, иначе прокладку можно повредить.

Чтобы гарантированно избежать повреждения прокладки при затягивании гайки, уложите поверх нее прокладку из паронита.

Сифон не всегда поставляется в комплекте с биде

Если вам приходится приобретать его отдельно, не забудьте обратить внимание на наличие патрубка для подключения трубы перелива

Подключение сифона

Порядок установки:

Если в комплекте с биде имеется донный (сливной) клапан, который должен открываться одновременно со смесителем, то сначала нужно установить его согласно инструкции. Впоследствии рычаг этого клапана нужно будет соединить тягой со смесителем. Если такой клапан отсутствует, устанавливаем на обмазанной силиконовым герметиком прокладке сливную решетку. Для ее фиксации используется гайка с кольцом клиновидной формы.
К донному клапану или решетке подключается сифон.
К выходному отверстию сифона подсоединяется при помощи имеющейся на нем гайки отводной гофрошланг.
В отверстие перелива устанавливается на прокладке предназначенная для него решетка.

К решетке перелива подсоединяется при помощи гайки гофрошланг, второй конец которого фиксируется на переливном патрубке сифона.

Самостоятельная установка и подключение биде?

Чтобы подключить гигиенический прибор, не обязательно быть профессиональным сантехником. Классические модели напольной конструкции и краном-смесителем можно установить самостоятельно. Главное, следовать нашим рекомендациям и поэтапно выполнять все работы.

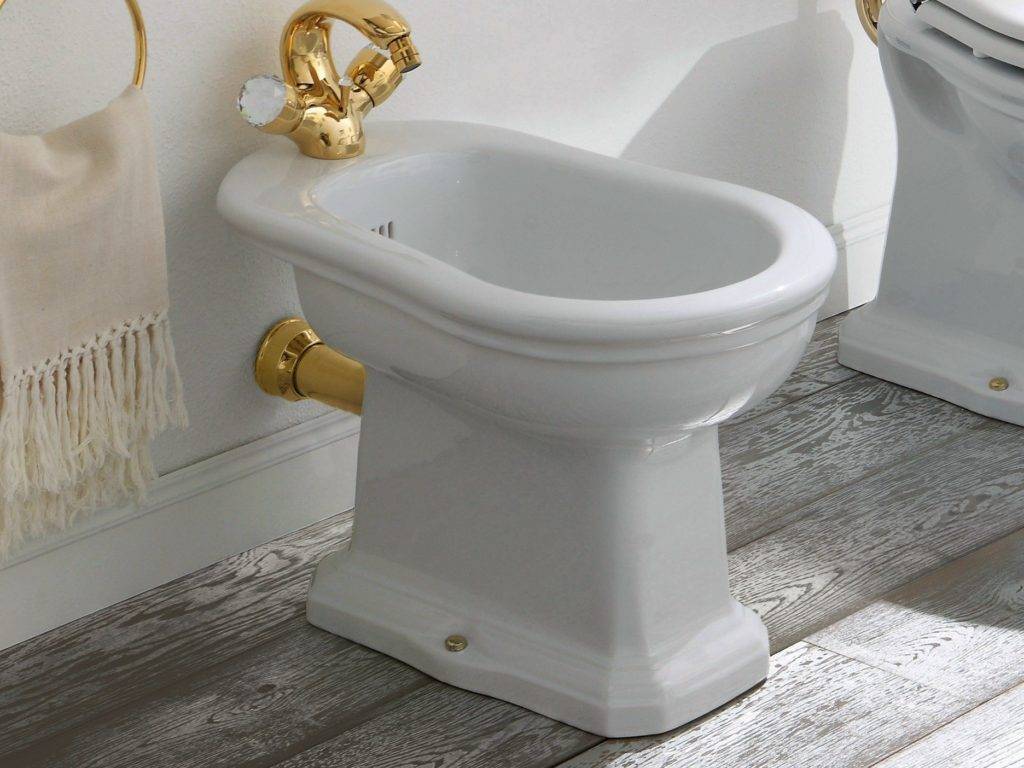

Фото 2. Для установки биде можно пригласить мастера-сантехника, а можно и справиться своими силами.

Шаг 1. Подготовка прибора к установке

Для начала внимательно ознакомьтесь с инструкцией и комплектацией биде. В стандартном виде у вас должна быть чаша с тремя отверстиями. Одно из них предназначено для установки смесителя, второе для монтажа сифона, а третье необходимо в случае перелива.

Как правило, оборудование не комплектуется сифоном и смесителем. Поэтому вам придется их покупать отдельно

Обратите внимание на стилизацию прибора, чтобы купить соответствующего дизайна кран. Смесители к биде предлагаются традиционной конструкции — наружные — и внутренние

В первом случае конструкция крана полностью располагается на полочке сверху, а во втором на полочке видны только вентили и выпускное отверстие.

Фото 3. Полдготовка биде к установке.

Биде от унитаза отличается не только установкой смесителя, но и необходимостью установки сифона. Если у унитаза есть для слива в канализацию прямой выпуск, то у биде подключение к канализации монтируется через сифон.

Шаг 2. Монтаж сифона и смесителя

Для подключения крана с вентилями под горячую и холодную воду потребуются две подводки с усилением в виде металлической наружной оплетки, набор шпилек, резиновых прокладок, шайб и гаек. Монтаж осуществляется в следующем порядке:

концы гибких подводок протягиваем к гнездам смесителя и фиксируем их путем закручивания;
другие концы гибких шлангов вставляем в отверстие на полочке санприбора;
устанавливаем смеситель на полочку и фиксируем его при помощи гайки.

А чтобы избежать рисков повреждения фаянса или фарфора между корпусом изделия и фиксирующими элементами не забываем вставлять резиновые прокладки. Затяжку гайки лучше всего проводить при помощи щипцов и торцевой головки, удерживая их не перпендикулярно болту, а параллельно.

После установки крана и сливной решетки переходим к монтажу сифона с отводной гофротрубой. Для чего один конец устройства подсоединяем к горловине с внутренней стороны, вручную затягиваем место соединения. Гофрированную трубку вытягиваем наружу с торцевой стороны полочки. Закончили внутренние работы? Переходим к закреплению изделия к полу.

Фото 4. Монтаж сифона биде.

Шаг 3. Крепление оборудования к полу

Для простоты крепления и фиксации биде предварительно устанавливаем его в нужном месте для разметки и проверки длины подводок. Делаем отверстия в полу перфоратором или ударной дрелью, использовав специальные сверла для бетона или кафеля. Счищаем образовавшийся мусор и закрепляем биде на полу при помощи саморезов с резиновыми уплотнительными прокладками или болтов.

Шаг 4. Как подключить биде к водопроводу и канализации

Разводка канализационных и водопроводных труб должна быть сделана заранее. Чем ближе подключение биде к канализации, тем лучше будет работать вся система. Подключение биде к водопроводу включает присоединение гибких шлангов к подведенным трубам посредством фитингов и крепежного инструмента. Для фиксации и исключения протечек можно использовать различные виды герметиков.

Подключение биде к канализации заключается в выводе конца сифонной трубки в патрубок канализационной трубы. Гофра должна располагаться свободно и не иметь крутых изгибов. Для проверки работоспособности системы откройте краны и сделайте пробный пуск воды.

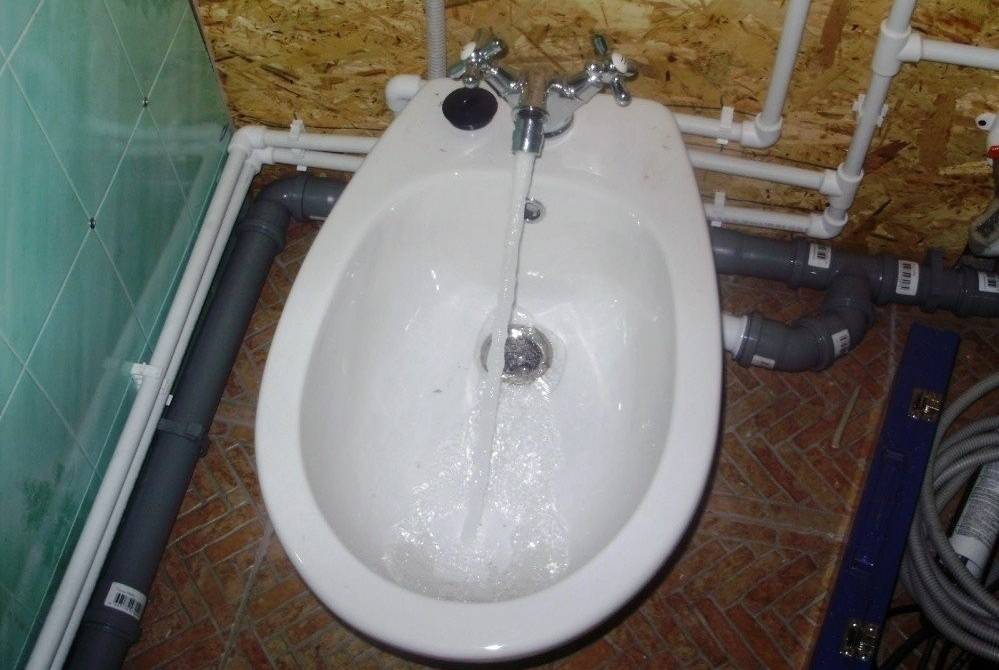

Фото 5. Схема полностью подключенного к водопроводу биде.

Для эстетического наслаждения трубы рекомендуется спрятать за стену. Но открытое расположение труб дает возможность держать под контролем состояние трубопровода и при необходимости быстро сделать ремонт.

Какой бы вид биде вы ни выбрали, главное, при его установке строго следовать инструкции. Только в этом случае вы сможете наслаждаться результатами своей работы.

Установка смесителя и сифона

В чаше биде можно видеть три отверстия:

для установки смесителя;
для подключения сифона;
для подключения трубы перелива.

Смеситель устанавливается так:

На имеющиеся у него снизу шпильки одевается прокладка (обычно поставляется в комплекте).
Далее смеситель устанавливается на место, при этом шпильки пропускаются в предназначенные для них отверстия в чаше.
Под чашей на шпильки одевается еще одна прокладка, а за ней — металлическая шайба.
На шпильки навинчиваются гайки и затягиваются с умеренным усилием. Если конструкция биде не позволяет свободно оперировать рожковым ключом, следует воспользоваться торцевым.

Пока биде не закреплено, можно прикрутить к патрубкам смесителя гибкую подводку. Прокладка в трубках уже имеется, поэтому уплотнять соединение паклей или ФУМ-лентой не нужно. Усилие, с которым затягивается гайка гибкой подводки, должно быть умеренным, иначе прокладку можно повредить.

Чтобы гарантированно избежать повреждения прокладки при затягивании гайки, уложите поверх нее прокладку из паронита.

Сифон не всегда поставляется в комплекте с биде

Если вам приходится приобретать его отдельно, не забудьте обратить внимание на наличие патрубка для подключения трубы перелива

Подключение сифона

Порядок установки:

Если в комплекте с биде имеется донный (сливной) клапан, который должен открываться одновременно со смесителем, то сначала нужно установить его согласно инструкции. Впоследствии рычаг этого клапана нужно будет соединить тягой со смесителем. Если такой клапан отсутствует, устанавливаем на обмазанной силиконовым герметиком прокладке сливную решетку. Для ее фиксации используется гайка с кольцом клиновидной формы.
К донному клапану или решетке подключается сифон.
К выходному отверстию сифона подсоединяется при помощи имеющейся на нем гайки отводной гофрошланг.
В отверстие перелива устанавливается на прокладке предназначенная для него решетка.

К решетке перелива подсоединяется при помощи гайки гофрошланг, второй конец которого фиксируется на переливном патрубке сифона.

Как подобрать правильную модель

Чтобы подобрать правильный вариант смесителя, идеально подходящего для приобретенного биде, нужно учитывать целый ряд особенностей своего прибора

Во-первых, важное значение имеет место установки и конструкционные особенности биде – оно с внутренним или внешним наполнением

При внешнем заполнении выбор смесителя не ограничивается запретами. При внутреннем наполнении предстоит подбирать вариант, который предназначен для такого типа биде.

Внутреннее заполнение означает, что вода будет подаваться через отверстия в кромке самого прибора. Смесители для всех биде с внутренним заполнением состоят из 2-х кранов и переключателя, находящегося между ними.

Что касается места установки, то это может быть стена, бортик биде, бортик раковины. Все зависит от наличия свободного места в комнате, модели сантехнического прибора, предпочтений будущих пользователей.

Во-вторых, важно обратить внимание, чтобы подобранная модель подходила по размеру к биде. Да и дизайну следует уделить внимание – кран не должен выбиваться из общей композиции санузла

Целесообразно для биде покупать смеситель вместе с аналогичными изделиями для других сантехнических приборов – держатели для бумаги, салфеток, кран на раковину, смеситель с лейкой для душа и прочие

В-третьих, правильно подбирать модель, которая подойдет по способу монтажа. Ведь в каждой комнате свои особенности – у одних все трубы водоснабжения и канализации уже выведены под установку биде, у других потенциальных пользователей ничего подобного еще нет.

В-четвертых, смеситель должен быть качественным и иметь полную комплектацию от производителя. В коробке с прибором идет комплект для его установки и специальные гибкие или жесткие шланги для подсоединения к водоснабжению.

В-пятых, нужно сразу же приобретать и специальный сифон, чтобы подключить биде к канализационной системе.

В-шестых, лучше избегать моделей смесителей с пластиковыми деталями. Лучше выбрать более надежную комплектацию и не забыть проверить наличие гарантийного талона от производителя.

Правильно подобранный смеситель будет не только функциональным, но и отлично впишется в интерьер ванной комнаты

Монтаж подвесного биде

Установка подвесного биде на порядок сложнее монтажа напольного биде. Основные этапы — установка инсталляции-держателя, монтаж биде на стену и подключение устройства к водоснабжению и канализации. Ниже мы в деталях рассмотрим эти этапы.

p, blockquote 18,0,0,0,0 —>

Монтаж инсталляции

Установка и подключение биде начинается с монтажа фиксирующей конструкции-инсталляции, которая крепится на стену и удерживает устройство. Алгоритм монтажа выглядит так:

p, blockquote 19,0,0,0,0 —>

Сперва Вам нужно сделать в стене небольшую выемку для инсталляции. Размер выемки должен быть чуть-чуть больше размеров самой инсталляции. Также к этой выемке Вы должны подвести канализационные и водопроводные трубы, через которые будет осуществляться «питание» биде.
Соберите инсталляцию. Сборка обычно осуществляется с помощью небольших болтов и гаек, которые идут в комплекте к устройству. Точный алгоритм сборки инсталляции также должен быть прописан в инструкции.
Приложите инсталляцию к стене и сделайте разметку для отверстий, на которые будет крепиться конструкция.
Уберите инсталляцию и просверлите в стене отверстия в соответствии с разметкой. Загоните в них крепежные дюбели.
Прикрутите инсталляцию к стене в дюбели с помощью винтов. Монтаж инсталляции завершен.

p, blockquote 20,0,0,0,0 —>

Установка биде на стену

Теперь можно приступать к монтажу биде на стену:

p, blockquote 21,0,0,1,0 —>

Найдите на инсталляции специальные крупные отверстия. Они будут использоваться для монтажа биде с помощью металлических шпилек к стене.
Вставьте в отверстия шпильки и приложите их к стене. С помощью шурупов прикрутите шпильки к стене (подробный алгоритм действий обычно прописывается в инструкции к биде).
Наденьте на инсталляцию большую резиновую прокладку, которая будет обеспечивать защиту и герметичность монтажа биде.
Вставьте биде в шпильки. Зафиксируйте биде с помощью вспомогательных болтов и гаек в соответствии с инструкцией к прибору.

p, blockquote 23,0,0,0,0 —>

Подключение устройства к внешним коммуникациям

Итак, биде надежно прикреплено к стене — осталось лишь подвести к нему внешние коммуникации:

p, blockquote 24,0,0,0,0 —>

Подключение к водопроводу. На задней стенке биде установите смеситель. Потом произведите монтаж гибких трубок к водопроводным трубам.
Подключение к канализационной системе. Выполните установку сифона на задней стороне биде (обязательно установите резиновые прокладки — без них установка может начать подтекать спустя 2-3 месяца после монтажа). С помощью гофрированный трубы подключите сифон к канализационной трубе. Монтаж настенного биде завершен.

p, blockquote 25,0,0,0,0 —>

Способ монтажа

Монтаж системы инсталляции для биде

Правильным решением будет доверить монтаж специалистам. Но и человек без особых сантехнических навыков с этой работой может справиться

Обычно перед установкой обращают внимание на ряд важных моментов:

Заранее подготавливают схему монтажа с учетом имеющегося биде и смесителя, а также особенностей расположения водопроводных коммуникаций.
Раму устанавливают строго по инструкции, так как это конструкция скрытого монтажа и доступ к ней впоследствии будет ограничен.
Внимательно проверяют надежность соединений при подключении инсталляции к водоснабжению.
Между унитазом и биде оставляют не менее 35 см, чтобы оборудованием было удобно пользоваться.

В первую очередь выбирают место монтажа инсталляции. Учитывают то, что канализационная труба подходит к биде под уклоном. Стена должна быть без дефектов, а поверхность пола ровной, иначе может случиться перекос каркаса. Для установки рамы используют следующие инструменты: строительный уровень, шуруповерт, перфоратор, карандаш и рулетку.

Монтаж инсталляции

Рулеткой и карандашом отмечают места будущих отверстий для крепежных элементов (2 на полу, 2 на стене). Периодически подставляют раму. Проверяют, чтобы отметки на полу и стене совпадали с монтажными отверстиями на каркасе.

В размеченных местах высверливают отверстия и при помощи анкерных болтов, входящих в комплект, крепят раму к полу и стене. Подтягивают фиксаторы, расположенные с двух сторон рамы, регулирующие высоту биде, затем прикручивают держатели его чаши.

Подключение устройства к канализации

Если к месту установки инсталляции не подходят водопроводные и канализационные трубы, то их придется подвести. Их подключают через специальную арматуру с резьбовыми муфтами, расположенную между двумя вертикальными стойками. В муфты вкручивают фитинги, которые соединяют с канализацией и водоснабжением.

При подключении коммуникаций важно обеспечить надежность и герметичность соединений. Щели между муфтами и фитингами обрабатывают герметиком, а на резьбовые соединения наматывают фум-ленту или лен. Холодный трубопровод иногда утепляют, чтобы впоследствии избежать образования конденсата

Холодный трубопровод иногда утепляют, чтобы впоследствии избежать образования конденсата.

Трубы не должны соприкасаться с каркасом. Для этого между ними можно положить прокладку из пенополистирола. Чтобы они находились в неподвижном положении, подойдет фиксация хомутами. Если смеситель биде оснащен электронным механизмом, придется подумать об обеспечении электроснабжения.

Монтаж биде и облицовка каркаса

Смеситель подключают к водопроводным трубам, а сифон и отводную трубу к канализации. При этом корпус смесителя оставляют за арматурой, а наружу через специальное отверстие выводят управляющий механизм. К электросмесителю дополнительно подключают питающий кабель.

К каркасу биде фиксируют специальными шпильками, входящими в комплектацию к инсталляции. Шпильки крепят на расстоянии 18 или 23 см друг от друга. Эта величина зависит от размера чаши. Высоту устройству задают произвольную, но не более 43 см.

Завершающий этап – маскировка инсталляции для биде. На этот случай предусмотрено два варианта – пластиковые панели, скрывающие всю стену, или короб из гипсокартона, который скроет только саму конструкцию. Затем выполняют финишную облицовку – обклеивают плиткой или другими материалами. Главное помнить, что доступ к коммуникациям окажется закрыт. Поэтому заранее стоит подумать о сантехническом люке. Он пригодится, когда система будет нуждаться в ремонте.

Как правильно установить биде в квартире

Раньше в России в ванной комнате люди обычно устанавливали только ванну, унитаз и рукомойник, а также стиральную машину. Однако сегодня многие люди ставят в ванной и некоторую вспомогательную сантехнику, а среди всех новых установок самой большой популярностью пользуется биде. Биде представляет собой небольшую ванночку, которую можно использовать для мытья наружных половых органов. Но какие разновидности этой сантехники существуют? Как осуществляется установка биде? И о чем нужно обязательно помнить при монтаже? Ниже мы в деталях рассмотрим все эти вопросы.
