Установка дхо, установка ходовых огней

Правила установки ходовых огней

Большинство хотят поставить так, чтобы они гармонично смотрелись с фарами ближнего и дальнего света. Поэтому половина автолюбителей ставят на уровне противотуманок. Если у вас ходовые огни мощность до 5 ватт, то при низкой установке они быстро собирают грязь  и пыль, теряют световой поток в 2-3 раза. Особенно актуально на загородных трассах со сложным рельефом, свет может быть не виден из-за этого. А в жару горячий воздух вблизи асфальта, плотность которого выше, рассеивает свет. Если они вам нужны по назначению, чтобы повысить уровень безопасности, то ставьте между фар.

Основные требования для России указаны в ГОСТ Р 41.48-2004  и ГОСТ Р 41.87-99. В зависимости от типа транспортного средства, параметры установки могут меняться.

  1. сила света от 400 до 800 Кандел на каждый DRL;
  2. площадь освещающей поверхности каждого DRL минимум 40 см², чтобы не ставили мощные маленькие светодиоды.

Для измерения силы света своими руками, измерьте освещенность люксметром на оптической оси с расстояния 1 метр. Таким образом вы получите Канделы, а не Люксы.

После установки ДХО  и подключения, необходимо сделать проверку  в солнечную погоду со 100 метров. Половина автолюбителей, после установки китайского барахла мощностью 2 ватта (поярче габаритов), делают фото ночью вблизи автомобиля. Фотографируют ночью,  чтобы хоть немного светили.

Полезное видео

С некоторыми вариантами установки и подключения дхо вы можете ознакомиться на видео ниже:

Многие автолюбители еще не установили на свой автомобиль дневные ходовые огни, но, может быть, давно задумывались об этом. Ни для кого не секрет, что отсутствие ходовых огней, равно как и выключенный ближний свет/противотуманные фары могут стать причиной остановки вашего транспортного средства бдительным инспектором ДПС, что для большинства водителей не очень желательно, если только последние не испытывают дефицит общения с людьми и рады любой компании в любое время.

Помимо этого, если использовать в качестве дневных ходовых огней (далее ДХО) ближний свет или противотуманные фары – вероятно, придется менять лампы в данных фарах значительно чаще. Еще есть момент повышенного расхода бензина при постоянной езде с включенным ближним светом. Конечно, этот расход ничтожен, по сравнению с основным, но все же он имеет место.

При наличии некоторого количества времени (в зависимости от навыков и опыта) и желания, грамотно установить ДХО на автомобиль не такая уж сложная задача для людей, умеющих держать в руках паяльник и обжимать клеммы с проводами, и в этой статье я расскажу, как это сделать.

Из инструментов и материалов нам понадобятся: обжимное устройство (при наличии некоторой сноровки подойдут и пассатижи), паяльник, кусачки, нож, зажигалка (как вариант для стягивания термоусадочной трубки), 3-4 метра двухжильного провода в изоляции ПВС 2х1.5 (можно 2х0.75, если ДХО светодиодные, а не противотуманки с галогенками!). Данный провод понадобится для параллельного соединения двух фонарей между собой.

Понадобится стандартное автомобильное реле на 12 в., четырехконтактное, геркон (любой), провод одиночный диаметром от 1.5 до 2.5 мм. примерно 2-3м.,пластиковые хомуты, термоусадка. Вроде бы и все.

Теперь несколько слов о вариантах подключения.

Вариант 1.
Можно сделать, что бы ДХО включались при включении зажигания и не выключались, пока не заглушится двигатель. Это – самый простой вариант. Минусовой провод крепится к корпусу автомобиля в любом удобном месте, плюсовой – к плюсу с замка зажигания или к выводу D высоковольтного модуля желательно через предохранитель (на схеме не указан).

Вариант 2.
Тот же вариант, но при включении ближнего света – ДХО гаснут. В этом случае – плюс подключаем так же как и в первом варианте, а минус – к плюсовому проводу лампы ближнего света (любой из двух). Дело в том, что лампа накаливания потребляет гораздо больший ток и имеет гораздо меньшее сопротивление, чем светодиодные ДХО и поэтому, при включенных таким образом ДХО нить накала лампы не будет нагреваться даже до минимального свечения в полнакала, а на работе ДХО сопротивление нити накала лампы (даже разогретой) практически не скажется.

Как только вы включите ближний свет – на минусе ДХО появится плюс, и они погаснут. Правда, если вы включите дальний – ДХО снова загорятся. В этом случае можно таким же образом подключить ДХО к габаритным лампам (если в качестве таковых используются лампы накаливания, а не светодиодные!). В большинстве известных мне автомобилей габаритные лампы априори соединены параллельно, так что можно цеплять общий минусовой провод с двух фонарей ДХО к любой габаритной лампе.

Вариант 3.
Это вариант, когда ДХО включаются автоматически только тогда, когда двигатель завелся и работает. В этом случае подсоединяем минус ДХО так же к корпусу автомобиля, а плюс к 30 контакту реле. 87 контакт подключается к плюсу помощнее, (можно подключиться к плюсовой клемме аккумулятора), 85 контакт реле – на массу автомобиля через лампы ходовых огней, а 86 – к геркону, к одному из его выводов.

Второй вывод геркона так же подключаем на любой плюс поблизости (можно с генератора или оттуда же – с аккумулятора). Заводим автомобиль и перемещая геркон вокруг генератора добиваемся срабатывания реле и зажигания ДХО. Крепим геркон, предварительно упакованный в термоусадку, с помощью пластикового хомута к генератору в найденном положении и готово.

Вариант 4.
Если нет геркона. Все то же самое, только 86 контакт – к лампе давления масла в панели приборов.

Вот и все. В заключении скажу, что пользоваться чем-то, что сделано своими руками гораздо приятнее, чем тем, что сделано чужими. Удачи в реализации ваших и не ваших, но, главное, интересных идей.

– это световые приборы, установленные на автомобиле и предназначенные для использования в светлое время суток для улучшения видимости транспортного средства во время движения. ДХО могут быть предусмотрены заводом-изготовителем или установлены дополнительно.

Дневные ходовые огни на ВАЗ-2114 заводом-изготовителем не предусмотрены, поэтому, если есть такая необходимость, их можно установить дополнительно.

Что гласит «буква закона» о ходовых огнях в РФ?

В то же время закон не запрещает дооборудовать машину дополнительными световыми приборами. Но, во-первых, исключительно полезными, а во-вторых, при соблюдении установленных правил.

Речь идет о противотуманных фарах, дневных ходовых огнях и дополнительном стоп-сигнале, если ими машина не была оснащена заводом-изготовителем. Правила их установки есть в техническом регламенте Таможенного союза «О безопасности колесных транспортных средств». Он допускает установку двух противотуманок и двух ходовых огней.

Первые должны быть установлены не далее 40 см от бокового габарита автомобиля на высоте не более 25 см от поверхности дороги, но не выше фар ближнего света. Цвет их излучения — исключительно белый или желтый. Применение газоразрядных ламп («ксенона») и светодиодов в них не допускается.

К дневным ходовым огням требования еще скромнее: площадь видимой поверхности включенного огня должна быть в интервале от 25 до 200 квадратных сантиметров, цвет излучения — белый. При этом выбор места монтажа предоставлен автовладельцу. Дополнительный сигнал торможения может быть только один и располагаться не менее чем на 60 см выше основных стоп-сигналов. Не забывайте, что любая светотехника должна быть сертифицирована, о чем на ней имеется специальная маркировка. Лучший вариант — купить изделия известных производителей, который эти вопросы решает самостоятельно.

Одновременно данные устройства позволяют решить сразу широкий перечень задач.

К основным относится следующее:

  • улучшение видимости на дороге в любое время суток – как днем, так и ночью;
  • снижение вероятности возникновения ДТП;
  • повышение безопасности на дорогах;
  • обозначение габаритов транспортного средства.

Последнее особенно важно в случае, когда имеет место передвижение не вписывающейся в габаритные размеры. Следует заранее ознакомиться со всеми тонкостями использования и установки

Важно особенно внимательно разобраться с ГОСТ в соответствии с которыми должен будет осуществляться монтаж. Процесс этот имеет свои тонкости, нюансы и особенности

Не стоит пытаться осуществить регулировку самостоятельно. Если необходим монтаж и должный опыт в этом направлении отсутствует – то лучше всего обратиться к квалифицированным специалистам.

Только так можно будет не допустить стандартных проблем, а также штрафов со стороны ГИБДД. Так как несоблюдение правил и ГОСТов может стать причиной серьезных неприятностей.

Например, чрезмерно яркие ходовые огни могут попросту ослепить водителя встречной машины. Как следствие – он попросту выедет на полосу встречного движения и произойдет ДТП.

Следует правильно регулировать цвет и направление света. Нередко ЧП возникают как раз из-за неверно настроенного оборудования. Требуется внимательно изучить все основные моменты. Только так можно не допустить стандартных ошибок.

Самостоятельная установка допускается – как и в специализированных сервисах

Но важно отметить, что обязательно соблюдать некоторые требования касательно установки. При отсутствии нарушений таковых у сотрудников ГИБДД претензий к водителю, собственнику не будет

При установке требуется соблюдать требования ГОСТ. К основным таковым в первую очередь относится именно это:

  • от края кузова до прибора обязательно должно быть выдержано определенное расстояние –величиной в 600 мм;
  • в некоторых случаях допускается уменьшение расстояния до 400 мм;
  • от уровня грунта до элементов должно быть в диапазоне 250-1500 мм;
  • обязательно направление вперед, расположение должно иметь место на передней части кузова машины – согласно п. 6.19.4.3.

Соблюдение данных требований может быть проверено непосредственно на дороге инспекторами ГИБДД. Необходимо таковой момент проработать заранее.

Основные преимущества наличия подобного устройства:

  • позволяет сэкономить достаточно много топлива;
  • возможно продлить срок использования обычных фар — не понадобиться в таковых осуществлять замену ламп;
  • автомобиль становится лучше видим на дальней дистанции днем – что снижает вероятность возникновения ДТП.

Отдельные светодиоды 5050 или 5730 для ДХО

Чтобы сделать самодельные ходовые огни из светодиодов нестандартной формы или использовать для этой цели корпус от противотуманок, лента может быть неудобна, поэтому нужно изготовить печатную плату.

Можно применить готовую макетную плату, но это может быть не столь удобным решением, хотя и более простым. Макетная плата не столь надежна.

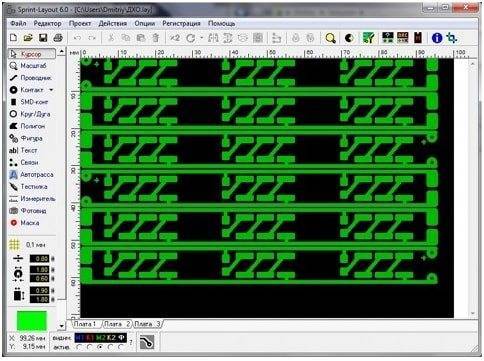

Чтобы сделать рисунок печатной платы используйте программу типа spring layout, далее его нужно перенести на текстолит. Для этого нужно распечатать ЗЕРКАЛЬНОЕ изображение печатной платы на тонкой глянцевой бумаге. Такая применяется в журналах для страниц, обложка слишком плотная.

Печатать нужно на лазерном принтере, потом берём утюг и проглаживаем глянцевую бумагу на фольгированном текстолите. Когда он остынет, под струёй воды отмачиваем бумагу, на текстолите останется рисунок будущих дорожек.

Теперь дело за малым – вытравить плату в хлорном железе или любом другом подходящем реагенте. Подробную информацию о лазерно-утюжной технологии изготовления печатных плат можете найти здесь.

После изготовления печатной платы нужно сделать основу для ДХО. Для этого разместим светодиоды на печатной плате в соответствии с её разводкой. Чтобы ограничить силу тока, протекающего через светодиоды нужно добавить 1 резистор номиналом 50 Ом. Далее соберите стабилизатор на 12 вольт, на микросхеме L7812 или её аналогах.

Чтобы обеспечить нужную яркость нужно порядка 24 светодиодов, которые нужно скомпоновать в единую конструкцию и разместить в корпусе. Мы распечатали узкие платы по 9 светодиодов.

Далее есть два варианта: установить их друг над другом и получить широкий и короткий светильник, или собрать несколько полос в один ряд, чтобы они огибали бампер.

Если взять акриловую трубку и поместить в неё полученные платы, тогда получатся такие ДХО из светодиодов (см. ниже). Придать форму им можно нагрев строительным феном и согнув вокруг бампера.

Если вы хотите сделать широкие ДХО – соединить платы нужно друг над другом, или же развести и вытравить плату наподобие этой.

Кстати здесь применены более мощные светодиоды 5730. В качестве корпуса можно использовать старые противотуманки или использовать мебельный профиль для подсветки с пластиковой накладкой.

Инструкция по установке дневных ходовых огней (ДХО) на авто

Преимущества использования ДХО можно рассмотреть на двух примерах:

  1. Большинство эксплуатируемых авто имеют довольно высокую мощность и крутящий момент. Все это позволяет им быстро разгоняться до высокой скорости и совершать различные маневры. Если во время совершения опасного маневра одним автомобилем другой водитель не замет ТС, идущее навстречу, может произойти авария.
  2. Кажется, что днем при свете солнца автомобиль отлично видно. Но блики стекол и зеркал автомобилей, идущих навстречу, притупляют видимость. В данном случае ДХО может уберечь от возникновения ДТП.

Сегодня требования к дневным ходовым огням регламентируются рядом законных и подзаконных актов, представление о которых, без сомнения, не помешает автовладельцам. Первым и основополагающим документом, в котором изложены требования к ходовым огням, является Постановление Правительства Российской Федерации от 10 мая 2010 г. № 316 г. Москва о внесении изменений в постановление Совета Министров — Правительства Российской Федерации от 23 октября 1993 г. № 1090.

Соответственно были внесены и изменения в ПДД РФ: 19. Пользование внешними световыми приборами и звуковыми сигналами п.19.5. «В светлое время суток на всех движущихся транспортных средствах с целью их обозначения должны включаться фары ближнего света или дневные ходовые огни.»

Перед этими, воистину судьбоносными решениями, разъяснял, что такое ходовые огни автомобиля ГОСТ Р 41.87-99 «Единообразные предписания, касающиеся официального утверждения дневных ходовых огней механических транспортных средств».

В техрегламенте ТС прописана четкая информация об определении и требованиях установки ДХО на ТС.

ДХО — фары определенно белого света с возможными оттенками желтого или синего цвета, которые устанавливают в передней части автомобиля.

Для правильной установки необходимо соблюдать ГОСТ дневных ходовых огней:

  • устанавливаются спереди ТС;
  • расстояние от земли не должно быть меньше 25 см и не превышать высоту в полтора метра;
  • они должны быть расположены не менее 60 см друг от друга;
  • от края кузова авто до места установки огней не должно быть больше 400 мм.

На основании ПДД от 2016 года, а именно пункта 19.5, все автомобили во время движения, как по городу, так и по трассе, должны иметь включенные ДХО либо огни ближнего света или противотуманки. Соблюдая данные требования можно обеспечить на дороге безопасность для пешеходов и автомобилистов.

Если не будут соблюдены правила использования дневных ходовых огней, то штраф за такое нарушение для водителя составит 500 рублей (ст. 12.20 кодекса КоАП РФ 2016 года).

На основании ПДД использовать ДХО нужно обязательно:

  • если происходит перевозка несовершеннолетних детей;
  • на мототранспорте, так как его сложно увидеть издалека;
  • при провозе негабарита или опасных и взрывчатых веществ;
  • на маршрутках и общественном транспорте для привлечения особого всестороннего внимания.

Требования, которые должны учитываться при установке ДХО, уже были описаны выше.

Если на вашем автомобиле ходовые огни будут сделаны неправильно, инспектор ГИБДД будет вправе остановить вас и выписать вам штраф. В некоторых ситуациях транспортное средство могут отправить даже на штрафстоянку.

Если вы хотите, чтобы ваши ходовые огни соответствовали правилам дорожного движения и ГОСТу, стоит уделить особое внимание их выбору. Ведь от того, какой дорожный ходовой огонь вы решите установить на свое авто, будет многое зависеть

Самую качественную продукцию выпускают такие компании, как Hella и Philips Osram. Выбирать их стоит не только потому, что они соответствуют всем стандартам, но и потому, что они могут сделать ваше перемещение по дорогам наиболее безопасным. С продукцией выше представленных марок обычно не наблюдается проблем, когда автомобиль проходит диагностику на СТО. Приборы, произведенные кустарным способом, не могут соответствовать всем требованиям.

Обычно с установкой ДХО не возникает никаких сложностей. Единственное, что может вызвать у вас неудобство – это нарушение целостности конструкции автомобиля. Такая проблема наиболее часто встречается у водителей, которые покупали свой автомобиль еще до того, как закон об обязательном использовании ДХО начал действовать.

Если имеете старый автомобиль, на котором не предусмотрены ДХО, то вам придется собирать множество бумаг для получения разрешения на внесение изменений в ТС. Кроме того, вам придется приложить еще и немало усилий для того, чтобы поставить ходовые огни. Ведь для этого придется создавать отверстия в бампере и разбираться с электроникой.

Что можно сделать из светодиодов своими руками?

Это вопрос очень интересный. И если отвечать на него развернуто, то на это уйдет очень много времени. Наиболее частое применение световых диодов – это подсветка подвесных и натяжных потолков, рабочей зоны на кухне или даже клавиатуры компьютера.

Мнение эксперта
Игорь Мармазов
Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО «АСП Северо-Запад»

“Для работы таких элементов необходим стабилизатор питания или контроллер. Его можно взять даже со старой китайской гирлянды. Многие «умельцы» пишут, что достаточно обычного понижающего трансформатора, но это не так. В этом случае диоды будут моргать.”

Стабилизатор для диодных ламп – подобный можно спаять самостоятельно

Стабилизатор тока – какую функцию он выполняет

Стабилизатор для светодиодов – это источник питания, который понижает напряжение и выравнивает ток. Другими словами, создает условия для нормальной работы элементов. При этом он защищает от повышения или падения напряжения на светодиодах. Существуют стабилизаторы, которые могут не только регулировать напряжение, обеспечивая плавное затухание световых элементов, но и управлять режимами цвета или мерцания. Они называются контроллерами. Подобные устройства можно увидеть на гирляндах. Так же они продаются в магазинах электротехники для коммутации с RGB-лентами. Такие контроллеры оснащаются пультами дистанционного управления.

Схема такого устройства не сложна, и при желании простейший стабилизатор можно изготовить и своими руками. Для этого понадобятся лишь небольшие знания в радиоэлектронике и умение держать в руках паяльник.

Схема подключения дневных ходовых огней на автомобиле

Дневные ходовые огни на автомобиль

Применение световых диодов в автомобильной промышленности довольно распространено. К примеру, ДХО изготавливаются исключительно с их помощью. Но если авто не оснащено ходовыми огнями, то их приобретение может ударить по карману. Многие автолюбители обходятся дешевой светодиодной лентой, но это не очень удачная мысль. Особенно, если сила ее светового потока невелика. Неплохим выходом может стать приобретение самоклеящейся ленты на диодах «Cree».

Вполне можно сделать ДХО и при помощи уже вышедших из строя, поместив внутрь старых корпусов новые, мощные диоды.

Важно! Дневные ходовые огни созданы именно для того, чтобы авто было заметно днем, а не ночью. Нет смысла проверять, как они будут светить, в темное время суток. ДХО должны быть заметны при свете солнца.
Такую рекламу легко можно сделать самостоятельно

ДХО должны быть заметны при свете солнца.
Такую рекламу легко можно сделать самостоятельно

Мигающие светодиоды – для чего это нужно?

Неплохим вариантом использования подобных элементов станет рекламное табло. Но если оно будет статично светиться, то это не привлечет должного внимания. Основной задачей является сборка и спайка щита – для этого нужны некоторые навыки, приобрести которые несложно. После сборки можно вмонтировать контроллер от той же гирлянды

В результате получается мигающая реклама, которая явно привлечет внимание

Цветомузыка на световых диодах – сложно ли ее сделать

Это работа уже не для новичков. Для того, чтобы собрать полноценную цветомузыку своими руками нужен не только точный расчет элементов, но и знания радиоэлектроники. Но все же простейший ее вариант вполне по силам каждому.

Простейшая цветомузыка – осталось подключить датчик звука

В магазинах радиоэлектроники всегда можно найти датчик звука, да и во многих современных выключателях он есть (свет по хлопку). Если у Вас есть светодиодная лента и стабилизатор, то пустив с блока питания «+» на полосу через подобную хлопушку можно добиться желаемого результата.

Индикатор напряжения: что делать, если он перегорел

Современные индикаторные отвертки состоят как раз из светового диода и сопротивлений с изолятором. Чаще всего это эбонитовая вставка. При перегорании элемента внутри его вполне можно заменить на новый. А цвет уже будет выбирать сам умелец.

Этот диод можно с легкостью заменить при желании

Еще один из вариантов – это изготовление прозвонки цепи. Для этого понадобится 2 пальчиковых батарейки, провода и световой диод. Соединив элементы питания последовательно, одну их ножек элемента припаиваем к плюсу батареи. Провода будут идти от другой ножки и от минуса батареи. В итоге при замыкании диод засветится (если полярность не перепутать).

Выбираем стабилизатор

В этом виде будут объединены первый и второй способ. Даже если ваши дневные ходовые огни не имеют стабилизатора, то рекомендую его приобрести или сделать своими руками.

Современными на 2016 год считаются на микросхемах XL6009, XL4015. У них КПД выше и греются гораздо меньше. Выдерживают ток 2 Ампера без системы охлаждения микросхемы, это эквивалентно нагрузке в 24вт.

Подключение через реле

Специализированное реле Незабудка 3, цена 450 руб

На форумах и сайтах вы встретите разные способы, как подключить дневные ходовые огни своими руками, для каждой марки оно будет разное. Продаются и специализированные реле, например Незабудка, рассчитанные на любой автомобиль.

Принцип работы простой.  Питание на дневные ходовые огни подаётся от провода включения зажигания. Плюсовой провод от дальнего и ближнего разрывает цепь, когда на нём появляется напряжение. Для этого достаточно 5 контактного реле. Сначала посмотрите решение на форумах, которые специализируются только по марке вашего авто. Возможно вы найдете более простое решение.

Схема подключения ходовых огней через реле

Например, в Дастере можно подключить ДХО к прикуривателю, на него подаётся напряжение, только когда включено зажигание. Это лучше чем в проводке искать провод зажигания. В любом случае рекомендую ставить предохранитель на случай замыкания.

Другой вид схемы подключения дневных ходовых огней, это установка реле в штатные релейный блок авто без каких либо модернизаций. Оно включает дальний на 30% или 50%, которого будет достаточно, чтобы обозначить транспорт на дороге. Если дальний потребляет 120W, то 30% равно примерно 36вт, 50% равно 60вт.

Другие малопопулярные способы

Многим интересно, как подключить ДХО без реле самостоятельно, но это зависит от электрики вашего автомобиля, ищите решение в интернет клубах посвященных вашему авто.   Самое главное, чтобы в этом месте подавалось питание после запуска двигателя.

Основная схема подключения ДХО, через 4 или 5 контактное реле, которое отключает при включении ближнего. Кому не лень порыться в проводке авто, подсоединяют от датчика давления масла или генератора. На любом транспорте при запуске движка загорается лампочка давления масла на приборной панели, сигнал с этого провода используется для подачи питания. Второй способ, как подключить ходовые огни самостоятельно, это подключить к генератору.  Они будут включатся автоматически при появлении напряжения на генераторе.

Проверка установки

Большая часть владельцев автомобилей после подключения ходовых огней своими руками любят сделать фото своего барахла. Чтобы было не так тускло, делают это ночью с близкого расстояния. В силу своей неграмотности они не знают, что проверять надо в солнечную погоду с расстояния 100 метров. Поэтому они и называются дневные, а не ночные.

Пример пользы

При поездках зимой на короткие дистанции, особенной в сильный мороз, большое количество энергии аккумулятора тратиться на запуск двигателя. Со временем аккумулятор теряет свою емкость и хуже держит заряд. Использование ДХО вместо ближнего света позволит быстрее заряжать батарею во время движения.

Посчитаем:

  1. ближний свет потребляет около 100вт, 2 лампы примерно по 50вт;
  2. приличные ДХО до 15W;
  3. 100вт – 15вт = 85W энергии будет потребляться меньше.

Важные нюансы, которые надо знать

Как и для любого норматива, все параметры, которые надо соблюдать при подключении дневных ходовых огней, можно найти в ГОСТе – в нашем частном случае нам понадобится ГОСТ Р 41.48-2004, конкретно пункт 6, подпункт 19. Из того, что необходимо знать и учесть: электрическая функциональная схема, которая необходима, чтобы контролировать напряжение в зависимости от положения клемм, должна собираться особым образом. В случае дневных ходовых огней критерием правильной установки является тот факт, что огни должны включаться автоматически при запуске двигателя. Но при этом они должны также автоматически отключаться если водитель вручную включил основные передние фары.

Можно также выделить пункт 5 подпункт 12, где сказано, что основные фары (так называемые фары головного света) сами по себе должны включаться только после того, как были включены габаритные огни. Исключением можно считать те моменты, когда габаритные огни включаются кратковременно как сигналы (мигают).

Несмотря на то, что это кажется не особенно важным на первый взгляд, при самостоятельном подключении дневных ходовых огней вам придётся учитывать все эти нюансы и вникать в них.

Хотя может показаться, что «наука» правильного подключения ДХО заключается именно в этом соблюдении баланса между различными сигнальными огнями автомобиля, это на самом деле не так. Схема подключения ходовых огней должна учитывать и тот факт, что блок стабилизации светодиодных модулей является очень желательным при эксплуатации ходовых огней. Без этого блока внутри ДХО будет постоянно прыгать напряжение. Такое колебание напряжения приводит к быстрому выходу устройства из строя и необходимости его замены.

Впрочем, немало автолюбителей, которые утверждают, что стабилизация совсем необязательна и их ДХО отлично работают без неё. Они ратуют за то, что установка стабилизатора будет пустой тратой времени и никакой разницы между «пустых» ДХО от ДХО с блоком стабилизации нет. И, вроде как, подключение дневных ходовых огней — это лишь дополнительные траты.

На самом же деле это совершенно не так. Достаточно иметь хотя бы небольшие понимания в электронике, чтобы знать, что каждый скачок напряжения порождает дополнительный прямой ток, который греет кристаллы. В случае светодиодов можно даже оперировать конкретными цифрами: величина скачка напряжения может достигать до 12В, из-за этого номинальное значение прямого тока повышается и происходит сильный перегрев излучателя.

В результате вы получите сниженную яркость дневных ходовых огней и их непосредственная задача (то, ради чего вы их и устанавливали) – предупреждение водителей со встречки – будет выполняться недостаточно эффективно.

Используя светодиодные дневные ходовые огни без дополнительного блока стабилизации, вы получите необходимость заменять их практически ежегодно, а то и чаще, при этом их прямая функция будет выполняться хуже. Стоит ли лениться и экономить пару сотен рублей из-за этого?

Лучшие ДХО от Hella

Также стоит представить подборку лучших дневных ходовых огней в 2021 году, которые предлагает ещё один лидер рынка в лице компании Hella.

Один из самых известных и узнаваемых брендов в сегменте световых автомобильных разработок. Компания выпускает ДХО высокого качества. Причём разработкой занимаются собственные специалисты.

Отличительной чертой дневных огней от Hella является их стильный, нестандартный внешний вид.

Каждый комплект ДХО проходит тщательную проверку, выполняется тестовое подключение. Это гарантия эффективности и минимального брака на рынке.

Если же говорить о лучших и наиболее актуальных решениях, то среди ДХО от компании Hella следует выделить такие комплекты:

  • LEDayFlex 5. Конструкция включает в себя 5 отдельных светодиодных качественных ламп, которые заключены в корпус. Связаны диодные элементы между собой с помощью специального гибкого провода. Цветовая температура варьируется от 5000 до 6000 К и выдаёт белоснежный яркий свет. Если использовать как ДХО, то мощность будет 5,8 Вт, а для габаритов 0,6 Вт. Расчётный срок службы составляет 10 тысяч часов или 10 лет при повседневном использовании.
  • LEDay Flex 6. Здесь конструкция несколько другая. Состоит из 6 светодиодных ламп. Но соединение также выполнено на основе гибкого провода. Цветовая палитра в аналогичном диапазоне, то есть от 5000 до 6000 К. При этом свет считается кристально белым. В качестве ДХО выдают мощность 5,8 Вт, а если использовать в качестве штатных габаритов, то 0,6 Вт. Срок службы внушительный и составляет 10 тысяч часов. Либо это будет 10 лет эксплуатации.
  • LEDay Flex 7. Принцип наименования в зависимости от конструкции понятен. Здесь применяют 7 ламп светодиодного типа. Они объединяются в корпусе, а соединение выполняется гибким проводом. Температура в уже известном диапазоне 5000-6000 К. Свет чистый белый. При работе в режиме ДХО мощность составит 7,2 Вт. Если подключить как габариты, то всего 0,6 Вт. Рассчитаны на такой же период службы, как и предыдущие комплекты дневных ходовых огней.
  • LEDay Flex 8. Здесь в корпусе собрано уже 8 светодиодов. Связь между элементами установлена с помощью эластичного провода. Выдаёт ДХО белоснежный световой поток с температурой на уровне аналогов. Если подключить устройство как дневные ходовые огни, то мощность будет на уровне 8 Вт. При использовании в качестве габаритов стандартные 0,6 Вт. Ресурс такой же внушительный и составляет 10000 часов или 10 лет.
  • LEDay Line. Тут конструкция действительно другая. Это пара модулей, каждый из которых включает в себя по 5 светодиодных ламп. Но при этом цветовая температура не изменилась. Свет выдаёт кристально белый и максимально чистый. При работе в роли ДХО мощность потребления будет 7,2 Вт, а при подключении в качестве габаритов 0,5 Вт, чем немного отличается от аналогов. Ресурс не изменился. Те же 10 лет или 10 тысяч часов работы.

Продукция Hella сумела зарекомендовать себя с лучшей стороны.

Популярность ДХО этого бренда легко объяснить несколькими ключевыми особенностями. А именно:

  • функция автоматического включения и отключения, опираясь на пуск и остановку двигателя;
  • днём могут работать как дневные автомобильные ходовые огни, а ночью в качестве габаритных фонарей;
  • уровень потребления энергии, забираемой у автомобиля, минимальный;
  • линейка ДХО включает в себя светодиоды в корпусе, соединённые эластичным проводом, что даёт возможность устанавливать на любые участки машины, а также создавать желаемые формы для ДХО;
  • максимально яркий и белоснежный цвет, который не нарушает правила и требования;
  • у всех представленных наборов ДХО срок службы составляет 10 тысяч часов или же 10 лет.

Выбирая ДХО, обращайте внимание на производителя. Не лишним также будет проверить, не является ли комплект поддельным

Увы, из-за спроса и популярности продукции, в продаже встречаются китайские копии. В их случае говорить о соответствии всем требованиям и заявленным оригинальным производителем характеристикам точно не приходится.

Есть ли на вашей машине ДХО? Кто их устанавливал? Какому производителю отдали предпочтение? Почему?

Подписывайтесь, оставляйте комментарии, задавайте вопросы по теме и рассказывайте о проекте друзьям!

Штрафы за ходовые огни

Требования к использованию ДХО прописаны в ПДД и любые нарушения могут стать причиной штрафа. Тут все достаточно просто:

При езде без включенных ходовых огней или другого разрешенного варианта накладывается штраф в размере 500 рублей. Причем, если нарушение периодически повторяется, сумма меняться не будет, все равно будет выписываться квитанция на 500 р.
Если в одном из источников света перегорела лампа или вышел из строя диод в светодиодном элементе, также придется заплатить штраф в размере 500 рублей. Тут все так же, как в пункте выше, при повторном нарушении сумма не вырастет.
Еще одно основание для штрафа (также в сумме 500 р) – сильное загрязнение источников света. Если длительное время ехать по трассе в зимний период или когда с дороги поднимается много грязи, ДХО загрязняются так, что их практически не видно. Поэтому время от времени стоит останавливаться и проверять этот момент.
Если за последние полгода у водителя не было нарушений ПДД, инспектор может ограничиться предупреждением

Стоит помнить это, чтобы при общении акцентировать внимание на том, что нарушений не было уже очень давно.


С новыми авто все намного проще, так как ДХО входят в конструкцию фары.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
