Установка и монтаж газгольдера для частного дома: порядок проектирования и проведения монтажных работ

Вертикальная и горизонтальная ориентация

В зависимости от индивидуальных особенностей участка, решаемых задач по газоснабжению установка газгольдера может быть осуществлена в разных плоскостях.

Вертикальные модели

Для наземной установки чаще используют вертикальные модели — они занимают меньше места на участке.

При потребителях небольшой мощности вертикальный тип подходит больше, так как давление в системе поддерживается стабильнее.

В то же время небольшое «зеркало» испарения не позволяет получить необходимое количество газообразной смеси для мощного оборудования. Особенно заметна нехватка в зимнее время, когда требуется большее количество топлива.

Для решения проблемы устанавливают дополнительное оборудование:

  • нагреватели, потребляющие электроэнергию,
  • дополнительные ёмкости-испарители.

Дополнительные элементы конструкции повышают её стоимость, затраты на монтаж и пусконаладку. Кроме того, чем больше оборудования, тем выше риск поломки одного из элементов.

Горизонтальные установки

При монтаже горизонтального подземного газгольдера затрачивается больше сил и времени

Монтаж горизонтально-ориентированных газгольдеров предпочтительнее для холодных регионов и часто единственно-возможный вариант для домов большой площади.

Преимущества горизонтальных моделей:

  • большая производительность за счёт повышенной площади испарения,
  • минимум дополнительного оборудования для обеспечения требуемых параметров газоснабжения,
  • увеличенные габариты повышают продолжительность периода между заправками,
  • большая ёмкость газгольдеров подземной установки при одновременной экономии полезной площади участка.

Отрицательные моменты:

  • большая занимаемая площадь при наземной установке,
  • большой объём земляных работ,
  • высокая стоимость оборудования с высокой горловиной для глубокой установки.

Решение, какой тип установки выбрать, принимают на основе всестороннего анализа конкретных условий эксплуатации.

Устройство

Регулировка расхода газа, объема его подачи в частный дом, контроль за остатком топлива в хранилище осуществляется автоматически посредством распределительного оборудования. При необходимости подача газа также перекрывается вручную.

Конструктивно газгольдер похож на «бочонок» из листового металла. Наружная поверхность окрашена в несколько слоев эпоксидной краской, защищающей конструкцию от коррозии и придающей дополнительную прочность.

Заправка емкости топливом осуществляется через горловину, расположенную в верхней части корпуса. Чем выше находится горловина, тем меньше вероятность затопления газгольдера в сезон обильных осадков и активного таяния снега

Это особенно важно для частных домов, расположенных в районах с суровым климатом

Установка газгольдера

Управление оборудованием и рабочими процессами производится с помощью запорно-регулирующей арматуры. Состав комплекта для различных моделей может меняться, но даже простейшие резервуары оснащаются:

  • клапаном для отвода конденсата;
  • датчиком, показывающим уровень заполнения емкости;
  • наполнительным клапаном;
  • редуктором для установления параметров рабочего давления;
  • предохранительным клапаном;
  • манометром.

В дорогих моделях предусмотрена установка автоматики с программным управлением и высокоточными электронными манометрами.

Запорно-регулирующая арматура

Другое оборудование тоже должно быть качественным

За экономию на качестве приходится расплачиваться сбоями и огромными расходами на ремонт и осблуживание. Этот принцип действует и в отношении дополнительного оборудования.

Отсутствие конденсатосборника, которым оснащаются все газгольдеры АвтономГаз, в лучшем случае приведёт к прекращению подачи газа в холодную погоду. В худшем случае оно может стать причиной пожара.

Газопровод, изготовленный из полиэтилена марки ПЭ 80, придётся менять менее чем через десять лет. Он не рассчитан на работу с пропаном-бутаном и быстро приходит в негодность. В отличие от других компаний, АвтономГаз устанавливает газопровод из полиэтилена марки ПЭ 100, который стоит немного дороже, но не требует ремонта в пять раз дольше.

Нельзя использовать для установки газгольдера пустотелую плиту из обычного бетона. Через пять лет она разрушится и резервуар «всплывёт». Нужна массивная плита из кислото-щелочестойкого бетона — именно такую применяет АвтономГаз.

Ещё одна важная деталь — сильфонный компенсатор. Он помогает избежать повреждения газопровода, если из-за вспучивания грунта дом поднялся или осел. АвтономГаз всегда устанавливает его, тогда как другие компании зачастую игнорируют.

Материал и толщина стенок

Бытовые газгольдеры делают из стали, а ее марка и толщина зависит от производителя. Отечественные производители обычно используют низколегированную сталь 09Г2С и 17Г1С и наносят на емкости слой битума. Эксперты всегда рекомендуют проверять слой битумного покрытия газгольдера, чтобы на них не было никаких повреждений.

По ГОСТ 14249-89, на расчетное давление 1,8 Мпа, расчетная толщина стенки должна быть минимум 6-6,13 мм (для сосудов на днищах 1200-1250 мм.) И большинство отечественных производителей придерживаются этой нормы. Толщина стенок газгольдеров зарубежного производства составляет 4,5 -5,7 мм.

SLИнженер, пользователь FORUMHOUSE

Брать надо газгольдеры отечественного производства с толщиной стенки 8мм.

Но зарубежные газгольдеры сделаны из стали, качество которой выше.

RavenУчастник FORUMHOUSE, металловед

В Европе другой подход — хорошая сталь, которую толстой не имеет смысла делать, профессиональное покрытие наносится без воздуха и растворителей при высокой температуре.

Пользователи нашего портала покупали разные газгольдеры, есть те, кто не нарадуются на отечественные «из толстой стали», есть те, кто доволен «буржуйскими». Здесь выбор нужно делать, как при любой другой ответственной покупке – а газгольдер покупается на 20-40 лет – изучать форум, читать отзывы, спрашивать совета.

ХрюнчаМодератор FORUMHOUSE

Лично я после 3 лет изучения остановился на бочке импортного производства, она сделана из хорошей стали, да ещё и эпоксидкой покрыта.

Еще один момент – высокая горловина газгольдера, насколько она нужна? Эта конструктивная особенность делает газгольдер дороже на несколько десятков тысяч рублей.

BlehmanУчастник FORUMHOUSE

Высокая горловина кроме защиты от высокого УГВ позволяет обслуживать, а в далекой перспективе обследовать состояние газгольдера без его выкапывания, заглубить тело газгольдера на более комфортную для испарения СУГ глубину.

На практике эта разница в 30-50 см дает не так много, а обследовать состояние газгольдера можно и без нее. Здесь люди платят, скорее, за собственное спокойствие и уверенность в безопасности газового оборудования.

BaracudaMyNikУчастник FORUMHOUSE

Высокая горловина это моё спокойствие, плюс, как говорят, двойная сварка. Буду однозначно брать с высокой.

Порядок монтажа

Установку выполняют в несколько этапов:

  • подготовка проекта;
  • подбор и покупка оборудования;
  • монтаж;
  • пусконаладка.

Регистрации в надзорных органах подлежат газгольдеры предпринимателей и юридических лиц, если объём резервуаров более 100 литров.

Монтаж газгольдера на индивидуальном участке без регистрации не предусматривает штрафных санкций, но законодательство может поменяться в любой момент, поэтому желательно соблюсти все нюансы.

Проектирование и покупка оборудования


Для составления проекта изучают многочисленную разрешительную документацию или поручают работу специализированной организации. В проекте нужно указать место размещения резервуара, его объем, трассу трубопровода со всем размерами и поворотами.

Оборудование покупают в крупных компаниях — у них дешевле аппаратура и дольше гарантия.

Расчёт объёма

На средний расход газа влияет время года, уличная температура, тип газгольдера, мощность подключённых потребителей.

Согласно многолетнему анализу расход газа для отопления 1м² площади дома составляет 25 литров в год для Средней Полосы. Для работы газовой плиты и водонагревателя предусматривают запас 10%. Около 15% резервуара не заполняют для корректной работы.

Проведя несложные расчёты, можно предварительно сказать, что для дома в 100 м², понадобится хранилище на 3200 литров, если планируется заправлять раз в год. Для экономии первоначальных вложений можно купить ёмкость меньшего объёма, а заправку производить 2 раза в год.

Расчёты приведены приблизительные, точные цифры узнают у местных поставщиков оборудования.

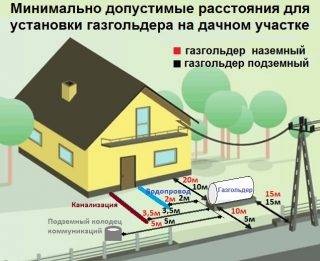

Размещение на участке


Выбирая место, учитывают требования СНиП и противопожарные правила:

  • подъезд к аппаратуре для заправки должен быть с твёрдым покрытием;
  • фундаментом для оборудования могут быть железобетонные плиты или армированный бетон толщиной от 160 мм;
  • до открытых водоёмов расстояние не может быть менее 50 м;
  • расстояние до построек на соседнем участке не менее 10 м для объёма резервуара 10 м³;

Особенности монтажа


Схема монтажа

Правила монтажа газгольдеров изложены в Сводах Правил, Правилах противопожарной безопасности, СНиП.

Изучить и соблюсти указания трудно, для настройки и обслуживания требуется дорогостоящий инструмент, поэтому желательно заключить договор со специализированной организацией.

При монтаже обязательно обращают внимание на несколько моментов:

  • обязательное крепление резервуара к основанию;
  • наружные системы тщательно укрепляют, чтобы исключить опрокидывание и деформацию от сильных порывов ветра;
  • трубопроводы монтируют на глубине не меньше 15 метров и под уклоном не больше 1%;
  • предусматривают возможность очистки сборника конденсата;
  • верхняя точка резервуара углубляется не менее чем на 600 мм ниже уровня земли;
  • запорную, предохранительную и регулирующую арматуру монтируют над поверхностью земли.

После окончания монтажа и пусконаладки заключают договор на гарантийное и периодическое техническое обслуживание.

Подключение к газовой сети в доме

Не имеет значения, какой тип резервуара вы выберете – схема подключения газохранилища к локальной сети одинакова и регламентируется строительными нормами и правилами.

Монтажные работы, включая подключение газопроводной трубы из газгольдера, должны выполняться профессионалами, имеющими соответствующий допуск

. Устанавливаемый газгольдер соединяется с домом трубопроводом, который должен быть проложен на глубине от 1,5 метра под уклоном в 1%.

Автономное подключение частного сектора к газовому хранилищу Необходимо:

  • защитить от коррозии все металлические элементы, расположенные под землей;
  • установить сборник конденсата;
  • подсоединить введенный в дом газопровод к отопительному котлу и другим потребителям топлива.

Обязательно используются устройства, которые контролируют подачу газа и перекрывают ее в случае утечки. Защитные системы, как и сам газовый котел, требуют электропитания, поэтому рекомендуется позаботиться о резервном источнике электричества, чтобы оборудование функционировало без сбоев.

Какой средний расход топлива на отопление дома 200м2?

Одно дело, когда расход подсчитывается в оборудованном доме. Запишите показатели со счётчиков, суммируйте их, вычислите среднюю арифметическую сумму. Но когда только собираются обустраивать дом системой отопления и выбирают энергоноситель, используются совершенно другие методы.

Фото 1. Схема системы отопления частного двухэтажного дома при помощи котла на газе из газгольдера.

Природный газ

Наиболее удобный энергоноситель для обогрева частного дома. Выбирайте котёл, ориентируясь на его мощность. От неё зависит как потребление газа, так и рентабельность всей системы в совокупности. Но мощность — не единственный фактор. Влияние оказывает климат, регион, утепление, количество окон и многое другое.

Важно! Если в ходе расчёта системе требуется, например, 13—14 кВт, то владельцу стоит выбрать котёл с показателем от 16 до 17. Формула: V= N/Hi × nj

Формула: V= N/Hi × nj

Формула: V= N/Hi × nj

Расшифровка:

  • V — количество теплоэнергии.
  • N — нужная мощность для отопления.
  • Hi — минимальная удельная теплота сгорания.
  • nj — коэффициент полезного действия.

Тепловую мощность (N) рассчитывают в соотношении 1кВт/10м2.

Удельная теплота сгорания «—» табличная величина. Её делим на 2, так мы берём среднее значение.

Виды природного газа

Существует 2 вида природного газа:

  • Газ типа G 20 — 9.45 кВт/м3.
  • Газ типа G 25 — 8.13 кВт/м3.

Чаще всего используется первый тип. Энергетический потенциал второго меньше за счёт увеличенного содержания азота.

КПД указывается в паспорте изделия, для примера возьмём 84%.

Все необходимые данные получены, осталось приступить к вычислению расхода природного газа для помещения площадью 200м2.

N = 1кВт200м2

Hi = 9.45кВт/м3

nj = 84%

V= 0.565м3/час

Теперь рассчитываем потребление за неделю: 0,565×24×7 = 94.92м3.

Длительность отопительного сезона способна различаться в регионах, поэтому возьмём в среднем 7 месяцев: 0.565×24×30.57 = 2896м3.

Итого, зная цену за кубометр, легко спланировать стоимость годового отопления.

Сжиженный газ из баллонов или газгольдера

Используется, когда дом находится на большом расстоянии от газопроводных магистралей. Поставляется специальной службой и хранится в баллонах.

Расчёт расхода сжиженного газа такой же как у природного, но имеет свои нюансы. Например, топливо выражается не в метрах кубических, а в килограммах, потому что не является газом.

Стоит обратить внимание и на плотность топлива (0.524кг/л) и удельная теплота сгорания (45.2МДж/кг). Используем ту же формулу и подставляем значение:. V = 4.7 / (6.58 × 0.88) = 0.81 л/час

V = 4.7 / (6.58 × 0.88) = 0.81 л/час

V = 4.7 / (6.58 × 0.88) = 0.81 л/час

Потребление за неделю: 0.8124×7 = 136л

Расход сезонный: 0.8124×30.5×7 = 4150л

Такой вариант обойдётся в крупную сумму. Много средств уходит на перевозку баллонов. Но всё же это более экономно, чем, например, электронное отопление.

Сервис, эксплуатация газгольдера

Запорная арматура, манометры, редукторы являются расходными материалами, даже, при покупке оборудования ведущих производителей. При выработке ресурса резко снижается взрывобезопасность подземной емкости, комфортность эксплуатации. Сервис профессионалами компаний обеспечивает соответствие фактического состояния системы паспортным характеристикам. Заменяются вышедшие из строя узлы, расходные материалы.

Помимо газгольдеров специалисты осматривают оборудование, работающее на этом энергоносителе для увеличения его ресурса. Таким образом, периодический сервис при незначительных затратах избавляет от серьезных неприятностей:

  • утечки газа
  • заражения почвы
  • перебоев отопительной системы зимой

Договоры традиционно заключаются на год, продлеваются по желанию владельца автономной системы газообеспечения.

Присоединяйтесь к обсуждению!
Нам было бы интересно узнать вашу точку зрения, оставьте свое мнение

Автономное отопление и газификация частного дома

Для газификации частного загородного дома или дачи требуется выезд специалиста для проведения замеров, с менеджером определяется площадь отапливаемого помещения и объем газгольдера. Далее изготавливается емкость и производится монтаж.

Монтаж газгольдера на участке производится обычно в течение 2-3 дней. Осуществляется полный цикл работ по подключению и проверке оборудования для пуска автономного отопления на территории монтажа, далее заправка газгольдера и сервисное обслуживание.

Автономное отопление газом частного дома, коттеджа или дачи одна из наиболее выгодных альтернатив на сегодняшний день. Сжиженный газ используемый в системах BONEGAZ является самым экономичным видом топлива после природного газа и древесины. Эффективность сжиженного газа опережает отопление соляркой, углем и электричество.

Стоимость газгольдера BONEGAZ — трубопровод, емкость, тепловая мощность газового котла можно рассчитать с помощью специальной таблицы.

Цена газгольдера (прайс-лист), его стоимость и итоговая стоимость газификации частного дома или промышленного объекта рассчитывается индивидуально: для предварительного расчета звоните по телефонам (495) 989-84-82, 8-915-958-63-49 Коколина Татьяна Владимировна.

Тепло и комфорт Вашего дома – залог успеха нашей организации!

BONEGAZ — осуществляет монтаж и автономную газификацию промышленных объектов и жилых частных загородных домов, а также дачные участки, частный сектор, садовые товарищества и т.д.

Монтаж автономного газопровода

Если владелец участка хочет сократить расходы на монтаж автономного газопровода, он может самостоятельно вырыть котлован для газгольдера. Но сделать это необходимо в точном соответствии с проектом. Все остальные работы лучше доверить специалистам, чтобы все было проделано в полном соответствии с требованиями безопасности.

При установке автономной газовой системы следует использовать наружную прокладку труб, для соединения отдельных участков применяют только неразъемные соединения

Все газовые трубы следует прокладывать только открыто, их нельзя прятать под стяжкой, фальшь-панелями или другими декоративными элементами. Тщательно следует продумать план разводки труб для сжиженного газа.

Не допускается проводить такие коммуникации транзитом через жилые помещения, через кухню или другие подсобные помещения, в которых уже установлены (или будут установлены) приборы, которые работают на сжиженном газе.

Процесс установки газгольдера в котлован включает ряд традиционных этапов:

Еще один категорический запрет, связанный с монтажом газовых труб – разъемные соединения. Разумеется, разъемы необходимы в начале сети, т.е. там, где сеть подключена к баллонам или газгольдеру. И в конце, при соединении трубы с котлом или колонкой также необходимо поставить разъем.

Но на всей протяженности автономной газовой магистрали соединения нужно делать только неразъемными. О той части газопровода, которая проложена снаружи, нужно позаботиться дополнительно.

Всю наружную сеть следует тщательно утеплить, используя специальные материалы, устойчивые к возгоранию. Кроме того, нужно обеспечить отвод конденсата, это уменьшит вероятность коррозии труб.

Чтобы сократить расходы на монтаж автономного газопровода, можно самостоятельно выкопать котлован для подземного газгольдера, но при этом обязательно нужно следовать проектной документации

Газовый котел нужно установить в отдельном помещении – понадобится обустройство котельной. Ее объем должен быть не менее 15 куб. м. В помещении необходимо сделать окно, площадь проема которого составляет не менее половины кубического метра.

Такое отверстие в наружной стене создаст выход для взрывной волны в случае аварии. Если газ взорвется в помещении с глухими стенами, все здание может серьезно пострадать.

На входе в котельную следует поставить дверь, которая открывается наружу. Еще один момент, которым нельзя пренебрегать – вентилирование помещения котельной. Приток свежего воздуха должен быть постоянным, чтобы обеспечить горение газа.

Необходимо обеспечить достаточно хороший воздухообмен, чтобы газ не концентрировался в помещении с открытым огнем в случае случайной утечки.

Газовый котел следует устанавливать в отдельном помещении с окном и дверью, которая открывается наружу. Отделку выполняют с помощью огнестойких материалов

Вентиляция также предотвратит отравление продуктами горения, если возникнут проблемы с дымоходом. Если нет возможности выделить для котла отдельное помещение, допускается установка некоторых моделей в подвале или на цокольном этаже.

Но в этом случае следует обязательно установить в помещении с котлом систему для контроля уровня содержания опасных газов в воздухе.

Монтажные работы по автономной газификации газгольдером занимают обычно два или три дня. Но после их окончания следует оформить еще ряд документов и провести некоторые согласования. Испытание готовой системы на герметичность должно быть проведено под наблюдением специалистов из областной газовой организации и Ростехнадзора.

Перед тем, как выполнять обратную засыпку подземного газгольдера песком, необходимо подождать после его установки около двух-трех недель

После проверки газгольдер засыпают песком, после чего нужно подождать около трех недель перед первой заправкой емкости сжиженным газом. Окончание работ должно быть оформлено официальным актом приема-передачи. Одновременно обычно заключают договор о сервисном обслуживании.

Иногда удобнее пригласить для монтажа наружного и внутреннего газопровода разных подрядчиков. В этом случае специалисты рекомендуют разграничить ответственность между исполнителями и оформить этот момент отдельным актом. Не помешает также позаботиться о страховании гражданской ответственности.

Выводы и полезное видео по теме

Видео-отчет о работе установленного газгольдера для обслуживания частного дома. В обзоре идет речь об оснастке оборудования, обеспечивающей безопасность пользования, и допустимых расстояниях до объектов на участке:

Одно из главных требований безопасной работы газгольдера – соблюдение нормированных расстояний от жилого дома и других объектов до газового хранилища. При неудовлетворенных условиях самого участка допустимы некоторые снисхождения относительно граничных дистанций. Оценку места установки и проведение монтажа лучше доверить специализированной компании.
