Установка и подключение противотуманных фар на ваз 2107

Главное – начать

Известная фраза Горбачева как ничто другое помогает с мотивацией на достижение конкретной цели. Началом нашего процесса установки является приобретение необходимых ходовых огней в магазине автозапчастей. Существует много разных производителей и еще больше моделей, так что неопытный человек легко может запутаться. В таком случае лучше обратиться к продавцу или консультанту. Большинство производимых огней отвечают всем ГОСТовским стандартам и готовы к последующей установке.

Подходя к выполнению процедуры, автомобилисты должны учитывать определенные требования:

яркость светодиодов и их номинальная мощность;
технические характеристики и отличительные особенности модели их ТС;
размер, форму и тип переднего бампера.

Установочный комплект ДХО Место установки будет зависеть от блока (имеется в виду его размер и форма), но проблем это не создает, поскольку независимо от формы (прямоугольной или овальной), размеры блока небольшие. Рассматривая основные и «любимые» места для установки излучателей, нельзя не упомянуть воздухозаборник и бампер, где чаще всего автомобилисты ставят светодиоды.

Подключение туманок

Все, необходимые действия следует производить строго по данной схеме.

В конце устанавливаем кнопку включения на приборной панели в салоне авто, а также проверяем, как все работает.

Как вы теперь видите, установка не заняла много времени, а результат превзошел все ожидания.

Thank you all very much, who helped in choosing the fog lights ;-)!

And so, I bought a fog lamp from the company «Wesem», as well as a kit for connecting to the VAZ 2107 from the firm «Autoelectronics».

Dimensions of fog lamps: 120h48h65. Price of fog lights: 29.90 Euro + shipping 7 Euro. The price of the complete set for connection of antifog headlights: 14,79 Euros + 7 Euros. Halogens: H3 / 12V / 55W (can be supplied by others from the company «Osram»)

Photographs of the fog lights and the connection kit are attached.

Thank you very much for the help!

ASSESS, COMMENT, DO NOT BREATHER!

Well, if you liked it, click on the «button» «I recommend», this one is that lower

Установка противотуманных фар на ВАЗ 2107

Яркие фары являются главными помощниками автомобилиста в борьбе с непогодой и вечерними сумерками. Они должны хорошо освещать дорогу, чтобы вы были уверены за рулем даже при самом густом тумане. Но если вам мало света, который дают стандартные фары, рекомендуем установить туманки на ВАЗ 2107 для лучшей видимости. Это можно сделать самостоятельно, не прибегая к помощи специалистов. О том, как правильно производится установка и как нужно выбрать «фонари», мы подробно расскажем ниже.

Что это такое?

Уже из названия становится ясно, что эти фары были придуманы специально для того, чтобы автомобилисты могли хорошо видеть дорогу при тумане или, например, снегопаде. Дело в том, что они располагаются очень близко к дорожному покрытию, где туман не очень густой. Таким образом, они легко могут пробить его своим светом и улучшить видимость вокруг. Им нестрашны самые неожиданные капризы природы, поэтому тем, кто часто водит машину, они просто необходимы.

Стоит отметить, что такие фары не только усовершенствуют ваш автомобиль, но и сделают его внешне отличающимся от других ВАЗ 2107, так как противотуманки не были задуманы заводом-изготовителем в качестве стандартных элементов на этом авто. Такой тюнинг очень украшает машину и делает ее заметной.

Какие выбрать?

Как мы уже сказали, противотуманки являются не только важной деталью автомобиля, но еще и его украшением. Таким образом, к их выбору надо подойти ответственно

Сначала определитесь с дизайном и цветом света. Вы можете выбрать круглую форму или квадратную, желтый свет или белый. Широкий ассортимент предлагают такие фирмы как Освар, Wesem, Hella, Catz и Osram.

Ценовая политика этих марок различна, но стоит полагать, будто чем фары дороже, тем они лучше

Помимо этого, советуем сразу приобрести для них лампочки требуемой категории (h2, h3, h4, H7 или другие) мощностью не более 55 ватт, чтобы не ослеплять водителей встречных машин и не перегревать реле.

Электрическая схема подключения противотуманок Нива 2121, Ваз 2131

Тюнинг кузова ваз 2131 своими руками, советы по доработке кузова, внешний тюнинг нива 2131, ваз 2121. Тюнинг автомобилей ваз — это повышение заводских характеристик автомобиля. Доработка нива 2121 — это прежде всего установка новых бамперов, защиты картера, лебедки. По желанию владельцы этих внедорожников устанавливают дополнительные противотуманные фары. В наших разделах описаны инструкции и советы по доработке нива 2131 различных агрегатов, таких как раздатка и т.д. Комплексный тюнинг ваз своими руками сможет сделать даже автолюбитель. Также вы найдете категории по тюнингу двигателя, тюнингу коробки передач, тюнингу салона и кузова, также множество фото отчетов тюнинга ваз 2121. Благодаря интересным решениям тюнинг нива доставит вам массу удовольствия и выгоды. Если у вас есть фотографии тюнинга ваз — присылайте нам на почту.

В качестве противотуманных фар выбраны отличные фары ваз 2121 производства ОСВАР. Диаметр примерно 160мм. Луч отличный, плоский. Крепление прочное. Корпус герметичный.

Противотуманные фары работают в 3-х режимах

1. Противотуманки не включены 2. При включении дальнего света включаются автоматически. Моргание дальним светом фар вместе с противотуманками нива 2121. При ближнем не включаются.3. Включены постоянно, но только при включенных габаритных огнях (требование правил)

В качестве переключателя можно взять обычный 3-х позиционный переключатель и установить его в нижнюю линейку переключателей на «бороде». Но я выбрал 3-х позиционный переключатель используемый для переключения наружного освещения и установил его в свободное место с правой стороны бороды на уровне переключателя наружного освещения. Когда я выбирал такой переключатель, то думал, что при таком большом количестве контактов, наверняка найдется один переключающийся контакт. Но оказалось, что такого не оказалось (некоторые группы контактов просто запараллелены. Пришлось вскрыть его и разобраться в устройстве. Для разборки тонкой отверткой отогнуть кромки внешней оболочки и освободить защелки. Разбирать можно не бояться, ничего не улетит. Для обеспечения переключающегося контакта пришлось «выкусить» одну контактную площадку согласно правому рисунку ниже.

Два контакта с наружной стороны соединяются перемычкой. Контакты 1,2 и 3 подключаются согласно верхней схеме. Лампочка подсветки подключается параллельно лампочке освещения выключателя наружного освещения. .

Без переделки можно использовать 3-позиционный переключатель от вентилятора печки Волга ГАЗ 3110, который встает в тоже место, что и я поставил. Одна группа контактов остается свободной. А если не устраивает картинка вентилятора на кнопке, то можно заменить подвижную часть перключателя на другую, от переключателя наружного освещения Нивы, ВАЗ-2109 или Волги. Реле он поставил рядом с релюшками включения освещения и фар. Рядом с ними есть два свободных места крепления.

Можно сделать индикацию работы противотуманных фар. Для этого подходит лампочка задних противотуманных фонарей нива 2131. Но к ней надо подключаться через диодную развязку. Для этого необходимо отрезать от контакта 8 разъема панели приборов 2 оранжево-черных провода. К этому контакту припаять два диода, соединенных вместе катодами. К одному из них подключить вывод 87 дополнительного реле, а ко второму концу припаять отрезанные провода. Если не развязать выводы через диоды, то при моргании дальним светом будут загораться задние противотуманные фонари ваз 2131, что может быть ошибочно воспринято как сигнал торможения.

Дополнительное реле взято обычное, автомобильное, с одним замыкающим контактом и лепестком для крепления. Реле закреплено под левую гайку крепления бачка с тормозной жидкостью и отогнуто немного дальше для того, чтобы не цеплялось за «запаску». Провода от реле до фар проложены отдельно для каждой фары из-за приличной нагрузки. Желательно использовать провода с внутренней тканевой изоляцией. Это помогает от перетирания и передавливания изоляции проводов. Рекомендую закрыть контакты, подключаемые к фарам, резиновыми колпачками, которыми закрывается контакт «шестерочного» резисторного датчика давления масла. Подходит идеально. Возможно, что этот колпачек используется и в других местах.

А вот как сейчас выглядит на кенгурятнике. Штуковина под бампером сейчас убрана. Там было продолжение пластиковой обшивки, которую я отпилил, т.к. она мешается и обязательно отломилась бы.Замечу, что расстояние от края кузова до противотуманок больше, чем должно быть по правилам.

Подключение противотуманок ВАЗ 2107

1. В принципе, особо расписывать нечего, схема вполне стандартная, единственное — в моей машине на кнопку подается 12V лишь при включении габаритов.

2. У меня стоит торпеда от «пятерки» борода от ВАЗ 2107, так что свободного места более чем… Если хотите можете придумать что-то свое.

Итак волнующий момент — проверка работоспособности. Если у вас как у меня — все функционирует, можете радоваться и смело собирать инструмент. Возможно по завершению потребуется регулировка фар.

Данный опыт демонстрирует в очередной раз, что не стоит бояться, нужно смело брать и делать, так установка противотуманок на ВАЗ 2107 не так страшна, как может показаться на первый взгляд. Результат вас приятно удивит, вечером все смотрится довольно красиво, в туман все прекрасно видно, видимость хорошая, поэтому время и деньги не были потрачены зря

Спасибо за внимание, надеюсь статья вам пригодится. До новых встреч на сайте ВАЗ Ремонт

&nbsp

схема подключения ПТФ на ваз-2107, 2105 и 2104 через штатный блок предохранителей

Сегодня мы вам расскажем как на ВАЗ-2107, 2104 и 2105 подключить противотуманные фонари, задействовав при этом штатный блок предохранителей, и защитив каждую ПТФ отдельным предохранителем в этом блоке. Данная схема подключения ПТФ интересна тем, что ничего не нужно сверлить и тянуть из салона под капот, мы используем штатные незадействованные дорожки в блоке, так называемые резервные. Это и надежно, и практично, и удобно. На нашей схеме выключатель ПТФ показан желтым цветом и на него будет подано питание из разъема Ш2 клеммы под номером 3. (розовый провод). То есть на нем появится 12В, когда будут включены габариты. Оранжевый провод нужно подключить к разъему Ш4 контакт номер 5. Следует отметить, что если клемма 5 в разъеме Ш4 в классике не используется, т.е. достаточно иметь на проводе клемму и вставить ее в разъем, то клемма 3 в разъеме Ш2 задействована. Поэтому в этой ситуации нужно иметь на проводе переходной разъем или присоединять два провода между собой с помощью коннектора. На этом подключение со стороны салона автомобиля к блоку окончено.

Подсоединения в подкапотном отсеке также выполняются методом вставки подготовленных проводов с клеммой на конце в штатные разъемы проводки. Используются разъемы Ш9, Ш11, Ш6 и Ш7.Описываю по порядку, причем при правильном подсоединении все места подключения не используются штатной проводкой. Разъем Ш9 изъять из блока и вставить в него провод от фары (на схеме они показаны черным цветом) в контакт 1 и провод от реле клемма 30 в контакт 3.Разъем Ш9 вставить на место. На рисунке показан снятый разъем Ш9. В нем желтый провод от фары вставлен в контакт 1, а зеленый от реле вставлен в контакт 3.

Далее извлекаем разъем Ш11 и в контакт 8 вставляем провод от реле – клемма 85. Клемма 86 реле подсоединяется к массе с помощью провода на конце которого круглая клемма под саморез. Реле я поместил по ножку бочка омывающей жидкости. Принципиально не имеет значения, если Вы перепутаете между собой ноги 85 и 86. После возвращения в блок разъема Ш11 необходимо изъять из блока разъем Ш6. Вставьте от колодки реле оставшийся провод от клеммы 67 в контакт 8. Подключаем обратно разъем Ш6 в блок и осталось вставить последний провод от второй фары в разъем Ш7 контакт 1. На рисунке показан разъем Ш7 (зеленого цвета) и желтый провод от второй фары в нем.

Разводка блока выполнена таким образом, что данная схема задействует предохранители

номер F3 и F4 для каждой фары в отдельности. В случае короткого замыкания на лампах в фарах должны сработать соответственные предохранители. Их номинал 7,5А при лампе в фаре мощностью 55w, или 8 А если используется блок предохранителей старого типа. Следует помнить, что питание на реле подается с предохранителя F1 который в имеет номинал 10А. Его желательно сменить на номинал 15А, а для блока старого образца 16А. Вот собственно и все описание, надеюсь наша статья помогла вам!

Установка и подключение ПТФ на ВАЗ-2107 на кронштейнах

Всем привет, сегодня мы вам расскажем про вариант грамотного подключения и установки противотуманных фонарей на ВАЗ-2107. Существует достаточно много различных статей и рассуждений на форумах о том, куда ставить и как крепить ПТФ на семерке, но все они имеют часть недостатков. В вариантах врезки ПТФ в бампер их практически невозможно регулировать да и бампер уже не восстановишь, вариант над бампером тоже далеко не самый лучший — ПТФ стоят слишком высоко и близко друг к другу. Самый грамотный вариант установки под бампер, но в большинстве случаев на семерках ПТФ крепят прямо к пластиковому бамперу, поэтому они будут неизбежно дрожать вместе с ним, ведь пластик есть пластик, и у многих передний бампер по бокам не закреплен. В нашем случае мы устраняем этот недостаток использованием самодельного кронштейна, выглядит он следующим образом:

Вот полноценный чертеж данного кронштейна, дабы вам не пришлось изобретать велосипед:

Вот таким вот образом он крепится к бамперу и на него уже крепится ПТФ, кстати ПТФ при этом за подлицо располагаются с бампером, что снижает риск их повреждения.

Вот так видно, что они даже чуть утоплены:

Вот собственно общий вид ПТФ установленных на машину:

Внимание! Всю проводку к ПТФ мы рекомендуем протягивать в гофре и стяжками крепить к бамперу, высверлив отверствия, дабы потом провода не провисли и зацепив их тогда легко оборвать:

Кнопку включения противотуманок можете разместить где вам удобно, обычно для этого используется свободное место в «бороде»:

Схема подключения ПТФ на ВАЗ-2107 стандартна, тут ничего нового изобретать нет необходимости — вот она:

Ну вот и все, хороший это вариант установки ПТФ или нет судить вам, а нам нравится! Удачи на дорогах!

Схема подключения

Осталось подключить наши противотуманные фары к бортовой сети автомобиля. В ВАЗ 2107 это сделать несложно, поскольку в монтажном блоке предусмотрены места для установки предохранителей, а вся разводка от них выведена на колодки. Но кое-что, конечно, придется докупить. Дополнительно нам понадобятся:

Реле с колодкой к нему.
Выключатель противотуманного света с колодкой к нему.
Клеммы типа “мама” для ножевых колодок.
Специальные автомобильные провода (например, марки ПГВА).
Три предохранителя: один на 15 и два на 7.5 А.
Две галогенные лампы с цоколем H3 мощностью 55 Вт (в комплекте с фарами не идут).

Установочный комплект для подключения противотуманных фар в ВАЗ 2107 С принципиальной электрической схемой заморачиваться не будем. Просто предположим, что читать мы их не умеем, и ограничимся схемой монтажной.

Монтажная схема подключения противотуманных фар в ВАЗ 2107

На схеме маркировкой Ш4, Ш6, Ш7, Ш11, Ш9 обозначены колодки монтажного блока, под ними слева направо: выключатель габаритного света, противотуманных фар (будем устанавливать сами) и выключатель головного света.

Прежде всего ищем место установки реле включения противотуманных фар. Автор фото решил установить его на брызговике моторного отсека.

Установленное реле включения противотуманных фар (слева)

Теперь тянем проводку от монтажного блока до противотуманных фар. Поскольку бампер у нас пластиковый, вместе с питающим проводом будем тянуть и провод массы.

Устанавливаем и подключаем противотуманные фары на ВАЗ-2114 своими руками (видео внутри)

Жгут питания противотуманных фар в моторном отсеке

Для большей надежности провода можно вдеть в гофру (лучше термоустойчивую). Выводим провода в отверстия в фартуке, концы проводов обжимаем клеммами типа “мама” – их наденем на контакты ламп.

Провода питания противотуманных фар, выведенные через фартук

Теперь вскрываем монтажный блок (находится в моторном отсеке под лобовым стеклом напротив пассажира). На фото ниже он обозначен цифрой 5.

Местоположение монтажного блока в ВАЗе 2107 (позиция 5)

Демонтируем его, отвернув 2 гайки, и добираемся до колодок. Отмеряем провода нужной длины, опресовываем на них ножевые колодки при помощи пассатижей и собираем схему, представленную выше. Для этого по очереди отключаем колодки и вставляем ножевые контакты в нужные гнезда – они должны быть пустыми. Провод от колодки Ш4 протягиваем в салон к месту установки выключателя противотуманных фар. Мы его поставим рядом с выключателями габаритного и головного света на свободное место, закрытое заглушкой.

Установка ножевых контактов в колодки монтажного блока на ВАЗ 2107

Все готово? Устанавливаем монтажный блок на место. Теперь займемся предохранителями. Нас интересуют те, что помечены стрелками на фото ниже. Зеленой стрелкой отмечен предохранитель, общий для обоих ПТФ. Он установлен изначально, поскольку питает и другие цепи автомобиля. Его номинал 10 А, но мы заменим его на пятнадцати амперный, поскольку при установке противотуманных фар нагрузка на него возрастет. Красными стрелками обозначены предохранители, отвечающие за левую и правую противотуманные фары. Изначально могут не стоять – фар же на автомобиле не было. Устанавливаем туда предохранители номиналом 7.5 А.

Монтажный блок с установленными предохранителями противотуманного света

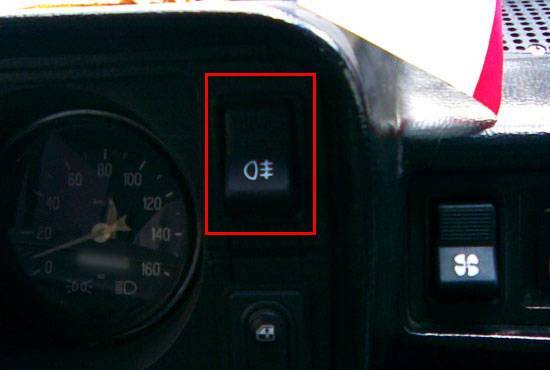

Осталось установить и подключить кнопку управления противотуманными фарами. Снимаем декоративную накладку в задней части консоли для ручки переключения передач и выталкиваем изнутри заглушку, кнопку габаритного и головного света. Собираем схему, врезаясь прямо в провода, идущие от переключателей, подключаемся к проводу, проброшенному с монтажного блока, устанавливаем кнопки, включая новую, на место.

Установленная вместо заглушки кнопка управления противотуманными фарами

На этом работу можно считать законченной, включаем, проверяем. Да, мы потратили довольно много времени, ковыряясь с бампером и проводкой, но зато получили настоящий и качественный противотуманный свет, который не подведет нас и обезопасит поездку в любую непогоду.

Схемы установки противотуманных фар

Подключение противотуманных фар возможно двумя способами – параллельным и последовательным.

Установка через реле

Старайтесь не подключать противотуманки автономным способом. В этом случае они включаются независимо, но каждая фара способна высадить аккумуляторную батарею в ноль за несколько дней. Эта схема задействует провод зажигания, ведущий к режиму +ACC, либо плюс габаритов.

Второй вариант – с использованием зажигания. Питание ведут с плюсового провода замка зажигания. Для его поиска понадобится вольтметр. Кустарная проверка лампочкой способна может повредить штатную электронику автомобиля.

Установка через кнопку

В случае использования кнопки подключить плюсовой провод придется не через отдельный предохранитель на аккумуляторной батарее. Тут он не понадобится. Достаточно найти любой провод с напряжением, появляющимся, когда водитель включает зажигание.

Важно! Эта схема питания удобна для забывчивых хозяев, которым свойственно не выключать противотуманные фары после остановки двигателя. Они перестанут гореть, как только водитель вытянет ключ из замка зажигания
