Установка полотенцесушителя в ванной: руководство для монтажа своими руками

Нормы и правила монтажа

Все требования к подключению сушилки к системе подачи горячей воды можно найти в СНиП 2-04-01-85.

Трубы, муфты, отводы собираются в одно целое посредством специального паяльника.

Для подключения купленного полотенцесушителя можно использовать также медные и металлопластиковые трубы, однако здесь необходимо учесть целый ряд особенностей. В современных полудюймовых трубах из металлопластика диаметр сечения меньше, нежели в пластиковых. Кроме того, они плохо выдерживают сильные перепады давления

Медные трубы, несмотря на свою долговечность, обойдутся в очень крупную сумму, а их сварка требует специальных навыков и особых мер предосторожности

Если вы хотите чтобы полотенцесушитель нормально выполнял свои функции, необходимо обеспечить несильный уклон подводящей трубы в направлении потока горячей воды. На всю протяженность подводки его длина составляет от 5 до 10 мм. Проток воды должен проходить из верхней точки контура полотенцесушителя в нижний. Для данной цели верхний раструб радиатора просто соединяют со стояком подачи горячей воды.

Обязательно должен быть сделан зазор между поверхностью стен и трубами контура. Он составляет 35 мм для труб с сечением менее 23 мм, а также 50 мм для труб с сечением свыше 23 мм. Все расстояния легко регулируются шпилькой, которая вкручена в кронштейн, тем не менее существуют и полностью неподвижные крепления, где изменить данное расстояние нельзя. Конструкция, которая поддерживает обвязку, не должна закрепляться слишком жестко, дабы компенсировать все температурные расширения труб и при этом не нагружать несущие их стеновые участки.

Электрический полотенцесушитель

Электрические разновидности сушителей для полотенец проще в монтаже, чем водяные. Их необходимо просто включать в розетку при необходимости. Но есть и минус – они являются дополнительными потребителями электроэнергии. Электрические конструкции выпускаются в тех же формах, что и водяные. Чаще всего покупают «лесенку», так как она одинаково хорошо вписывается в любой интерьер.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как украсить дверь в комнате своими руками: оформление и декор

Существует два вида приборов по внутреннему наполнителю:

  • кабельные;
  • жидкостные.

Первые дешевле, их делают из нержавейки или из меди. Их проще вешать, так как можно выбрать любое расположение, даже по диагонали.

Достоинство жидкостных модификаций в том, что они медленно нагреваются и остывают. Но у них есть требования к качеству и к способу монтажа. Конструкция должна быть герметичной, вешать на стену ее можно только вертикально, так как снизу прикрепляется ТЭН.

Установка в прямом соединении

Этот метод применяют, когда произошел сильный засор трубы полотенцесушителя и нужна замена фрагмента трубы без переноса прибора в другое место. Такая процедура не требует большого количества времени или особых профессиональных навыков.Прежде чем начинать демонтаж старой трубы, нужно позаботиться об отключении и сливе горячей воды из системы. Иначе велика вероятность получить ожог. После ненужный кусок отрезается и на его место закрепляют новый. В зависимости от условий его или просто приваривают или фиксируют при помощи патрубков на резьбе.

Если в монтаже прибора соединение прямое, стоит учесть 2 основных момента:

  • Во-первых, в местах установки патрубков диаметр не должен быть меньше, чем в стояке. Иначе циркуляция воды будет нарушена, а из-за возросшего сопротивления может возникнуть угроза быстрого износа или прорыва трубы.
  • Во-вторых, установка кранов в прямом соединении в целом недопустима, поскольку никто из жильцов в доме не имеет права перекрывать водоснабжение в стояке. Но если вам необходимо периодически отключать прибор, можно установить байпас для полотенцесушителя. Это небольшой отрезок трубы, который приваривается к стояку и обеспечивает циркуляцию воды в основной трубе в то время, когда доступ жидкости в прибор перекрыт. Устанавливать запорные механизмы на байпас недопустимо.

В этом случае разрешена установка кранов, которые позволят отключить прибор от сети в случае ненадобности или демонтировать его полностью. При желании в систему можно установить термостатический регулятор, который будет поддерживать определенную температуру в приборе.

Монтаж комбинированной модели

Установка электрического полотенцесушителя требует особых усилий.Основное преимущество этой установки заключается в беспрерывном нагревании сушки в любое время года. Помимо этого здесь можно регулировать температурный режим.

В процессе ремонтных работ необходимо провести дополнительную разводку из трубопровода. Это позволит экономить потребление электроэнергии в зимний период времени. По завершению отопительного сезона используют электрическую сеть.

Потребление такого устройства составляет около 1 кВт. Для безопасного использования необходимо сделать дополнительную розетку. Помимо этого для неё устанавливают дополнительный автомат. Это позволит сократить частоту перебоев подачи электроэнергии к оборудованию.

Основным требованием является наличие заземления, которое обеспечит нормальную работу конструкции. Его делают максимально близко к электрической розетке. Правильный угол наклона такого приспособления повышает КПД данного приспособления.

Если в квартире отсутствует заземление, то рекомендуется сделать зануление. Это когда в электропроводке пересекаются провод земли с нулевой зоной.

Как видите установка такой системы требует особых знаний в сфере электричества. Фото инструкция установки помогает правильно выполнить монтажные работы.

Пошаговая установка водопровода полотенцесушитель

Технология водного монтажа полотенцесушитель сделай сам одинаково для разных схем подключения. В ход работ пошагово входит разборка изношенного устройства, подача труб от стояка, установка задвижек и крепление змеевика.

Подготовка инструментов и материалов

Набор инструментов, необходимый для установки и замены полотенцесушитель, это зависит от типа водопровода в комнате. Для прокладки по полипропиленовым трубам необходимы: шаровые краны; монтажные кронштейны; полипропиленовые трубы; сварщик и нож для резки полипропиленовых труб.

Стандартная комплектация полотенцесушитель включает в себя:

  • углы перехода;
  • силиконовые прокладки;
  • узлы блокировки;
  • телескопические кронштейны;
  • кран «Маевский».

Во избежание электролитической коррозии в системе рекомендуется использовать отдельные металлические компоненты.

Все соединения уплотнены прокладками, резьбовые съемные узлы уплотнены гидравлическими змеевиками (+)

Демонтаж старого оборудования

Перед разборкой устаревшей катушки необходимо согласовать действия с управляющий домом организация. Для отключения стояка от воды требуется специальное разрешение.

Следующие действия:

  1. Если полотенцесушитель не встроен в горячую линию, просто открутите винтовые соединения.
  2. Если устройство приварено к стояку, его следует отрезать болгаркой. Оставшейся части трубного корда должно хватить для нарезания резьбы.
  3. Снимаем старое устройство с кронштейнов.

Вырез по высоте в вертикальном положении должен превышать расстояние между патрубками нового устройства на длину фитингов и швабр, необходимых для установки байпасной перемычки

Размеры демонтируемой площади необходимо определить с максимальной точностью. Лучше немного не «обрезать» и после «примерить» устройство на месте установки, отрегулировать его в действии

Установка байпасных и шаровых кранов

Катушку можно закрепить без установки байпаса, но специалисты рекомендуют заранее предусмотреть перемычку. В конце полотенцесушитель установлены шаровые краны. При необходимости можно будет перекрыть подачу теплоносителя к устройству, при этом вода будет беспрепятственно циркулировать по стояку.

Ввод байпаса в стояк из трубы ПП выполняется тройниками и муфтами (+)

Для установки метчиков на участки трубы нарежьте новую резьбу плашкой необходимого диаметра. Если после демонтажа старого устройства резьба сохранилась, достаточно «направить» ее гайкой, чтобы улучшить соединение. На подготовленные трубы установить запорную арматуру.

Установка перемычки в стальной трубопровод осуществляется сваркой. Диаметр байпаса равен сечению стояка

Катушка в сборе полотенцесушитель

Порядок «подвешивания» и подключения устройства следующий:

Нанесите на стену разметку для кронштейнов – необходимо соблюдать горизонтальное положение змеевика. Подготовьте отверстия и вставьте дюбели. Прикрутите скобы a полотенцесушитель, поставьте устройство на стену и закрепите шурупами

Важно соблюдать рекомендуемое расстояние между радиатором и стена перед. Подключите агрегат к клапанам на перемычке с помощью арматура, герметизация стыков в белье катушка

В зависимости от типа подключения используется прямая или угловая резьба примерка.

По окончании установки проверьте герметичность стыков и аккуратно откройте краны, чтобы проверить работу устройства. Не должно быть протечек или капель

Установка полотенцесушителя в ванной своими руками: только то, что действительно подходит

Итак, в большинстве случаев в ванной комнате, где и необходимо установить полотенцесушитель, имеется специальный подвод, куда и будет производиться врезка. Однако бывает по-разному и такая удобная вещь может быть и не предусмотрена

Причем чрезвычайно важно, что в результате у вас не получилось, так называемые малое кольцо, которое полностью обесценит работу прибора отопления, а также удобную сушилку для полотенец. Кроме всего прочего, современная промышленность предлагает несколько видов и типов подобных приспособлений:

  • Электрического типа сушки для полотенец, которые работают от сети, причем они не совсем безопасны в достаточно влажных помещениях, таких как ванная комната.
  • Комбинированные сушители для белья и полотенец, в которых посредством электричества нагревается какая-либо жидкость, вода, мазут и так далее.
  • Водяные полотенцесушители, которые могут подключаться двумя методами – к общей системе отопления квартитры или же дома, а также просто к трубе по которой и подается горячая вода.

Нужно знать

Наиболее распространенными видами сушки, конечно же, были, есть и остаются именно водяные, которые можно легко подключить собственными руками и не волноваться о последствиях. Для их подключения нужно иметь две основные трубы: подвод и отвод. Причем стоит очень внимательно следить за правильностью врезки, иначе может образоваться глухое кольцо, которое способно и вовсе свести на нет функциональность сушителя, да еще и соседям отсечь доступ горячей воды, к примеру, в батарею отопления.

Так как действительно самыми простыми в монтаже, а также и наиболее востребованными на рынке, благодаря простоте конструкции, а, следовательно, и более низкой стоимости, являются сушки для полотенец водяного типа, то и речь пойдет как раз о них. Разобравшись, как установить полотенцесушитель водяной, вы уже будете готовы выполнять и другой ремонт сантехники в доме, но об этом стоит поговорить позже.

Связь полотенцесушитель: ГВС или отопление

Перед установкой воды полотенцесушитель в ванной нужно определиться со способом ее подключения.

Есть два варианта:

  1. Постановка системы на охрану ГВС… Метод гарантирует отопление круглый год. Прибор нагревается при потреблении горячей воды – ночью полотенцесушитель остывает даже при подключении напрямую через стояк.
  2. Вставить в систему отопления. Вариант актуален при отсутствии централизованной сети горячего водоснабжения. Благодаря принудительной циркуляции теплоносителя змеевик остается горячим 24 часа в сутки.Недостатком является то, что сушка работает только в холодное время года.

При замене полотенцесушителя в многоквартирном доме с изменением способа подключения необходимо будет разработать проект и утвердить его в ЖКХ… Оформление пакета документов займет около месяца.

Места установки водяного устройства в колонке отопления или горячего водоснабжения можно спрятать за ширмой или коробом из гипсокартона

Выбор устройства

Все конструкции этих агрегатов делятся на три типа:

  • Водяные.
  • Электрические.
  • Комбинированные.

Заменяя старое устройство новым, логичнее всего использовать водяной тип. Электрические аппараты применяются там, где нет ни централизованной системы отопления, ни горячего водоснабжения, либо в качестве резервных на время отключения оных.

Внешний дизайн водяных устройств довольно разнообразен:

  • 1‑й тип: M‑, U‑, Ф‑образные — традиционные формы.
  • 2‑й тип: «лесенки», «змейки» и другие виды оригинального дизайна современных устройств.

Для включения их в действующую систему также имеет значение расположение установочных патрубков:

  • Боковое — обычно используется у приборов 1‑го типа;
  • Нижнее или верхнее — более распространено среди устройств 2‑го типа.

Выбор подходящего варианта обусловлен наличием свободного пространства в ванной комнате, расположением трубопроводной системы и типом схемы подключения. больше подробностей о том, какой водяной полотенцесушитель лучше выбрать — в этой статье.

Демонтаж старого полотенцесушителя

Прежде всего, обратитесь в организацию, обслуживающую ваши сети водоснабжения и теплосети, чтобы они перекрыли подачу горячей воды на момент ваших работ по демонтажу. И лишь после этого начинайте снятие старой сушилки.

Кроме того, при снятии старого змеевика необходимо обратить внимание на износ того стояка, к которому он был присоединен. В случае если его состояние уже оставляет желать лучшего, то есть смысл заменить его частично, либо полностью

Будет нелишним так же спросить мнения соседей сверху, снизу. Вдруг они поддержат идею поменять стояк полностью. Даже когда будете выполнять замену лишь у себя, необходимо это делать с тем расчетом, чтобы древние трубы не оставались в перекрытиях, а места соединений с новыми участками были доступны и видны. Наметив требуемые места отрезки, срежьте часть стояка болгаркой вместе с сушилкой.

Нарезка резьбы на трубах

На срезанных концах труб необходимо еще нарезать резьбу. Для этого пригодиться специальный резьбонарезной станок. На специализированных рынках продают и дают данный инструмент напрокат. С торцов обрезанной трубы снимите фаски турбинкой, установите лерку требуемого калибра в гнездо инструмента и, хорошо закрепив на конце трубы, просто нарежьте резьбу.

Ошибки при установке и подключении

К наиболее часто выполняемым ошибкам можно отнести следующие:

  • Для бокового и нижнего подключения нижний отвод полотенцесушителя будет находиться выше края сушилки, между сушилкой и точкой врезки будет зона застоя воды.
  • Перепад отводных труб отсутствует или завышен – это приведет к отсутствию циркуляции горячей воды.
  • Установка отвода с коленчатыми «горбами» остановит циркуляцию по причине накопления воздуха. Потребуется установка прямого отвода или кран Маевского.

2 крана Маевского

  • При прокладывании отводов через потолок комнаты или пол ванной можно получить накапливание в них воздуха или снижение циркуляции воды в отдельных секциях — нагрев может ухудшиться или пропасть.
  • Несоответствие схеме подключения при замене трубы подводящей на отводящую.
  • При закручивании резьбовых соединений прилагаются слишком большие усилия – может повредиться резьба или сломается фитинг, причем повреждение может не быть заметным сразу, а кипяток через растрескивание выйдет наружу позже, когда никого не будет дома.
  • Большая разница внутренних диаметров труб стояка, отводов и самой сушилки приводит к сильным перепадам давления либо остановке циркуляции воды.
  • Монтаж розетки для электрического полотенцесушителя у ванны или раковины недопустим ввиду повышенных требований электробезопасности для ванной комнаты.

Часто встречаемые ошибки монтажа

Если подключать полотенцесушитель своими руками, то можно совершить ошибки. Частые из них:

1.выбор неправильной формы труб, не соблюдение наклона подводящих патрубков. Теплоноситель может застаиваться, если не сделать уклон труб на узких участках стыков, также врезать патрубки выше, чем расположены отводы.

2.установка кранов для затворов до байпаса, без установки перемычки, либо на самом элементе.

3.если система подключена к отопительной сети, и выполняют стравливание воздушных излишков. Не зная способ подключения прибора, пользователи могут принимать остывание сушилки за наличие воздуха в трубах. Они отсоединяют трубы, чтобы стравить пробку. В отопительном стояке постоянно циркулирует вода. Если не перекрыть стояк и демонтировать трубы, то образуется потоп.

4.применение труб из металлопластика для подводов. Чтобы сэкономить место, многие делают установку гибких шлангов для отводов. Гидравлическое сопротивление увеличивается, внутрь проникает воздух, образуя застои воды. Фитинги из данного материала отличаются толстой внутренней частью для укрепления соединения, но при этом сужается сечение трубы.

5.слишком сильно сужается байпас. Если размер перемычки меньше на более одного типоразмера, то нарушается циркуляция воды, температура ее падает во всех потребительских узлах, находящихся ниже, также снижается напор в стояке.

При наличии ошибок монтажа сушилки снижается давление в водоснабжении, повышается нагрузка на участки стыков прибора. Если случится авария из-за неправильного монтажа, то виновник будет выплачивать ущерб, принесенных соседям.

https://youtube.com/watch?v=MvEQyeK6gk4

С байпасом или без

Начнем с того, что такое байпас. Это перемычка между входом и выходом прибора, которая обеспечивает циркуляцию воды при выходе прибора из строя или его отключении.

Перемычка между входом и выходом полотенцесушителя и есть байпас

Если с схеме есть байпас, на входе и выходе прибора можно ставить отсечные шаровые краны. Это удобно — можно при необходимости отключить (при ремонте или замене) и не перекрывать весь стояк.

Если такой перемычки нет, никаких кранов ставить нельзя. В этом случае полотенцесушитель — часть стояка, закрывая краны вы полностью перекрываете стояк.

При подключении без байпаса никаких кранов

Байпас может быть прямым (как на первом фото в главе) или смещенным (на фото ниже). Смещенную перемычку ставят при верхней подаче теплоносителя для лучшей работы (улучшается циркуляция). При нижней подаче смещение только мешает. Если вы не знаете, откуда подается вода, лучше делайте прямой байпас.

Смещенный байпас при верхней подаче теплоносителя улучшает циркуляцию

Еще байпасы (прямые или смещенные) делают зауженными. Заужение, также как и смещение улучшает циркуляцию, но только в случае с верхней подачей. Заужение делают трубой, которая на шаг меньше основного (если стояк дюймовый, узкое место делают 3/4″). Меньше нельзя. Размер вставки — не менее 10 см.

Еще раз: смещенный и/или зауженный байпас работает только при верхней подаче воды. При нижней он мешает циркуляции. Если не уверены, делайте байпас прямым и незауженным.

Категорически нельзя на байпасе ставить краны. Каждый кран — это потери давления, а значит, он ухудшает циркуляцию всего стояка, вода течет уже не такая горячая. У всех соседей выше или ниже (зависит от направления подачи) заметно ухудшается напор. Иногда он падает и у владельца байпаса с краном. Ко всему, это абсолютно ненужная деталь, которая приносит только вред, а сколько-нибудь заметного улучшения циркуляции в полотенцесушителе не наблюдается. Ну, и кроме того, это нарушение СНиП 31-01-2003 (п 10.6) — вмешательство в общедомовые коммуникации, за что может быть выписан штраф (немалый).

Оборудование и материалы

Задумываясь о том, как установить полотенцесушитель, следует принимать во внимание, что выполнение работ потребует временного отключения горячего водоснабжения. Для этого потребуется обратиться в коммунальную службу с заявлением и оплатить стоимость услуги

Цена напрямую зависит от длительности периода отключения

Поэтому важно не только согласовать время отключения, но и заблаговременно приготовить все необходимое для установки, чтобы избежать ненужных задержек

Демонтаж старой конструкции можно произвести при помощи накидных ключей соответствующего диаметра, однако при отсутствии резьбовых соединений или в том случае, когда они при многолетней эксплуатации «прикипели» может потребоваться вырезать старый полотенцесушитель из системы (при помощи болгарки, ножовки по металлу и пр.).

Специалисты рекомендуют при замене полотенцесушителя заменить все подводящие старые трубы на полипропиленовые. Они долговечны и не подвержены коррозии, при этом стоят намного меньше медных, имеющих аналогичные эксплуатационные качества.

Подводка к полотенцесушителю из полипропиленовых труб

Таким образом, кроме самого изделия и кронштейнов для его крепления (они обычно входят в комплект, но это обязательно надо проверить при покупке), потребуются:

  • полипропиленовые трубы,
  • паяльник для их монтажа,
  • специальные ножницы или нож для разрезания,
  • шаровые краны для отключения подачи воды в полотенцесушитель (2 или 3 штуки),
  • фитинги,
  • сантехническая герметизирующая паста, сантехнический лен.

Особенности установки электрических моделей

В отличие от водяных моделей электрические сушки могут устанавливаться в любом месте, так как они не зависят от расположения труб отопления и горячего водоснабжения

В данном случае особое внимание следует уделить качеству электропроводки

Требования к монтажу электрических полотенцесушителей:

  1. Место установки выбирается с учетом уровня защиты прибора от влаги. Расстояние до ванной или умывальника – не менее 60 см.
  2. Минимальная дистанция до пола – 20 см, до стены – 30 см, до поверхности предметов мебели – 75 см.
  3. Нагревательное устройство нельзя размещать непосредственно под розеткой.

Подключение к электросети выполняется в соответствии с международным стандартом NFC-15-100.


Оптимальное месторасположение – зона №3. При монтаже в зоне №2 требуется защита прибора от брызг (+)

Электропроводка под полотенцесушитель выполняется с соблюдением норм электробезопасности в помещениях с повышенной влажностью:

  • подключение через трехжильный кабель с заземлением;
  • допустима только скрытая электропроводка;
  • розетка должна иметь резиновый уплотнитель и крышку, закрывающую отверстия контактов;
  • для электросети применяются медные провода марок ВВГнг и ВВГнг-LS.

Обязательное условие установки и эксплуатации электрических приборов – использование УЗО, отключающего прибор при превышении рабочих характеристик тока.


Масляные полотенцесушители требуют жесткой фиксации, а кабельные можно устанавливать в любом положении

Выполняем демонтаж старого полотенцесушителя

Перед установкой нового полотенцесушителя в ванной комнате необходимо удалить старый, для чего последовательно выполняются следующие действия:

  1. Отключается горячая вода путем перекрывания соответствующего вентиля. Перед этим отключение воды согласовывается с руководством ЖЭКа.
  2. После того, как горячая вода полностью стечет из стояка, убирается старый полотенцесушитель. В случаях, когда он не является одним целым с трубой горячего водоснабжения, откручивается резьба на соединении и демонтируется оборудование.
  3. В случаях, когда полотенцесушитель оказался приваренным к трубе подачи горячей воды, его обрезают болгаркой. Обрезка производится таким образом, чтобы остаток трубы был достаточной длины – на него придется еще нарезать резьбу.
  4. Снимается с кронштейнов устаревший полотенцесушитель.
  5. Устанавливаем перемычку (байпас) и шаровые краны.

Перемычкой (байпасом) является кусок трубы, который имеет соединительные элементы. Перемычка – это палочка-выручалочка, и служит для того, чтобы помогать людям, если возникнут непредвиденные ситуации.

Как демонтировать старый полотенцесушитель.

Чтобы установить перемычку, на концах полотенцесушителя крепятся шаровые краны для того, чтобы приостановить поток воды в случае, если возникнет в том необходимость. Также установленная перемычка позволяет не прекращаться в стояке циркуляции горячей воды даже в случаях, когда полотенцесушитель отключается. Благодаря перемычке горячая вода не перекрывается во всем доме при проведении ремонтных работ в любой квартире.

Необходимо знать о том, что — желательно, чтобы для проведения подводки к перемычке использовали нержавеющие трубы.

Для удаления воздуха из системы специалисты рекомендуют в перемычку вмонтировать дополнительно шаровой кран, что обеспечивает свободную циркуляцию горячей воды, которая подается в основной трубопровод и в полотенцесушитель.

Внешнее или внутреннее подключение?

При проведении капитального ремонта в ванной комнате рекомендуется устанавливать скрытые коммуникации. Это позволит существенно сэкономить полезное пространство, обеспечить высокий уровень безопасности, а также создать уникальный дизайн помещения. Но при этом доступ и контроль за состоянием труб и проводки будет существенно затруднен и могут наступить такие моменты, когда придется частично разрушать декоративное покрытие стен и проводить заново подключение полотенцесушителя. Поэтому при прокладке труб необходимо избегать стыковых соединений, герметичность которых может быть нарушена в силу каких-либо обстоятельств, а кабель укладывать цельный без скруток и скрытых распределительных коробок.

Плотно крепите полотенцесушитель

Рабочие схемы подключения

Чтобы не иметь проблем с циркуляцией горячей воды, установка полотенцесушителя должна выполняться технически корректно и наиболее подходящим способом.

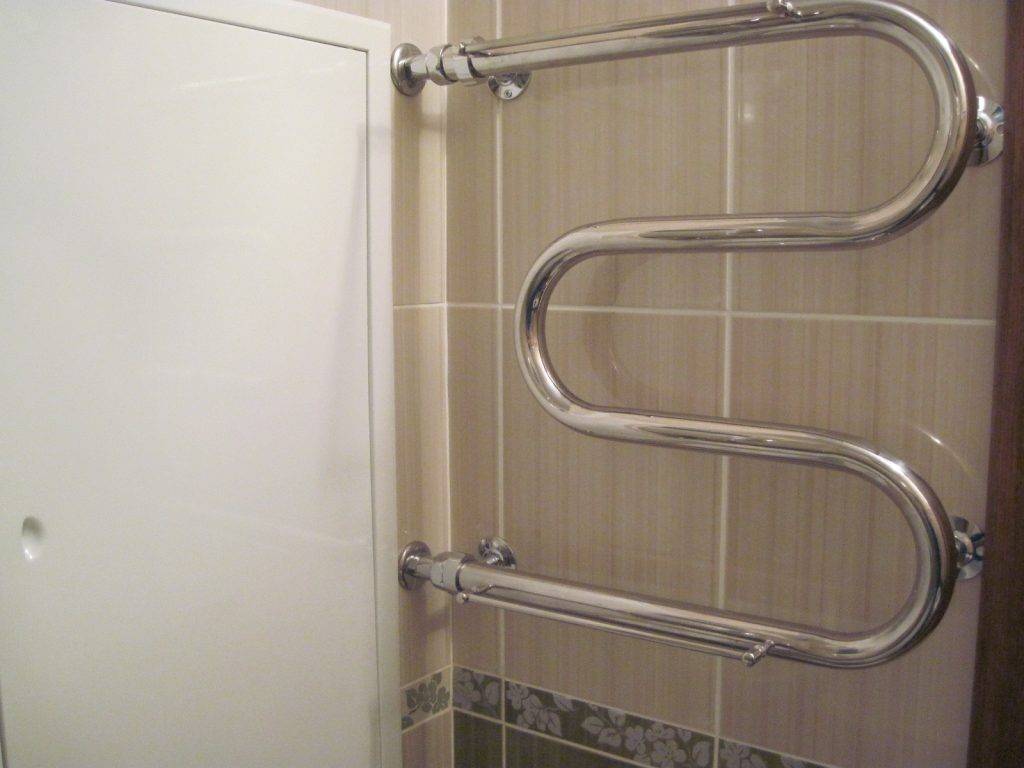

Полотенцесушитель с боковым подключением

Боковое или диагональное

Боковое подключение полотенцесушителя считается наиболее аккуратным для ванной – так как оно чаще всего не требует создания новых коммуникаций для врезки трубы в систему водоснабжения.

Суть его в том, что подача воды выполняется по верхним отводам полотенцесушителей, а выпуск – по нижним. Отводы располагаются на одной стороне конструкции полотенцесушителя – слева или справа.

Схема бокового подключения

Это позволяет прокладывать меньше новых коммуникаций в стене ванной и удобно с точки зрения конструкции сушилки.

На него похоже диагональное подключение полотенцесушителей: входной отвод располагается сверху с одной стороны, а выходной – с другой стороны снизу.

У этого способа следующие преимущества:

  • при отключении циркуляции не требуется стравливание воздуха;
  • теплопередача не зависит от скорости и направления подачи теплоносителя
  • сушилка становится частью стояка, поэтому повесить ее можно в любом месте – независимо от расстояния от стояка.

Для создания оптимальной врезки следует соблюсти следующие требования:

  • необходим уклон отводов в размере до 3 см на 1 метр;
  • врезка в трубу нижней точки выполняется ниже места подключения к сушилке, а верхней точки – наоборот, выше от места подключения к сушилке;
  • ввиду создания конструкцией сушилки определенного гидравлического сопротивления отводы должны быть максимально прямыми – для обеспечения хорошей циркуляции;
  • отводы следует теплоизолировать, особенно – если они размещаются в коробе или под плиткой.

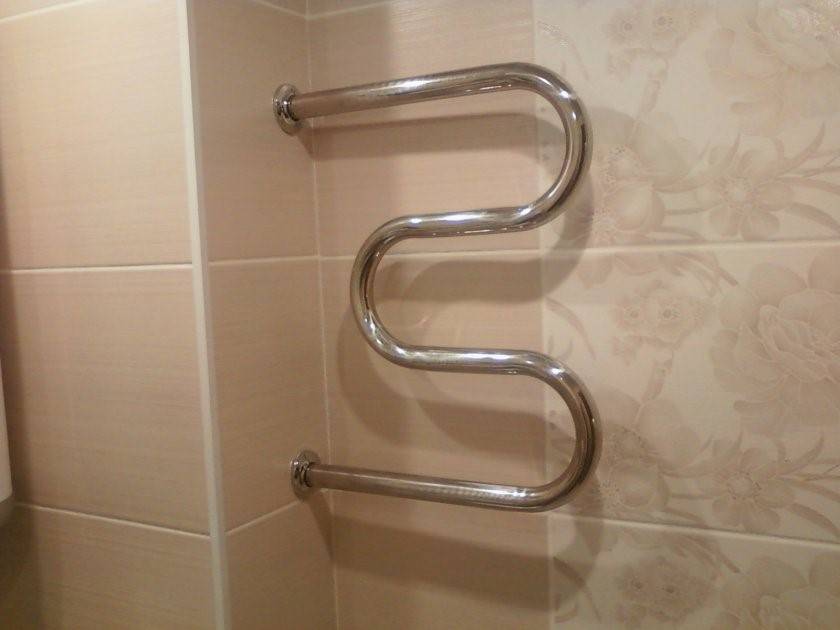

Декорация бокового подключения коробом

Боковое подключение водяных сушилок очень популярно для ванной комнаты.

Нижнее

Работа по нижнему подключению водяных сушилок интересна тем, что работоспособно вне зависимости от направления подачи водяной среды.

К такому способу предъявляются свои требования:

  • для создания независимости от направления подвода оптимальная величин уклона составляет 2 см на 1 метр;
  • отвод нижний должен быть расположен ниже сушилки;
  • отводы в любом случае лучше теплоизолировать.

Схема нижнего подключения

Во всех условиях, когда требуется установка вертикальных участков отводных труб, особых требований не появляется

Важно только выдержать прямолинейность подводящих участков

Вариантом нижнего подключения полотенцесушителей считается верхнее: оба отвода располагаются сверху.

Горизонтальные участки отводов

Правила подключения полотенцесушителя

  • Приобретается прибор отечественных производителей. Он приспособлен к врезке в трубопровод с горячей водой, соответствует ГОСТам. Но с таким ограничением в выборе сталкиваются жильцы квартир. Хозяева домов могут проводить монтаж полотенцесушителя от зарубежных производителей.
  • Чтобы избежать электролитической коррозии, не используются элементы из разных материалов в одной системе. Проявление этого явления спровоцирует быстрое разрушение прибора.

Допускается подсоединение любого материала сушилки к трубам из пластика.

  • Если подсоединение идет к центральному отоплению, то эксплуатационный период ограничивается отопительным периодом. Круглый год работает электрическая модель или комбинированная сушка.
  • Падает мощность сушилки на 10%, если подсоединение проводится к системным патрубкам в низу.
  • Модель «лесенка» с межосевым расстоянием 0,5 м подключается по диагонали, проводится установка полотенцесушителя с боку или по вертикальной плоскости.
  • Когда установка полотенцесушителя в ванной проводится в систему действующую на данный момент, то учитывается расстояние между отводами. Вопрос посадочного расстояния не подымается во время капитального ремонта комнаты или в новострое.
  • Рекомендуется рассмотреть диаметр труб устройства и системы, где он будет врезаться. Трубы разного диаметра соединяются между собой переходниками. Избежать аварии от неправильного их подсоединения можно. Выбирается диаметр труб прибора так, чтобы они были не меньше, чем трубы системы. Иначе высокое давление жидкости в зауженных местах создаст аварийную ситуацию.
  • «Американки» используются в качестве соединительного разъемного элемента между сушилкой и стояком. Тогда прибор быстро и легко снимается со своего места.
  • Чтобы при аварии не приходилось останавливать жидкость в общем стояке, на него устанавливаются шаровые краны и байпас (перемычка). Это позволит отключать подачу жидкости только на полотенцесушитель, в остальной части квартиры остановки не будет.
  • Нельзя запорную арматуру устанавливать на трубах до байпаса и на самой перемычке. Если условие не будет выполнено, то будут появляться проблемы в работе сушки. Начнет падать циркуляция жидкости по стояку, снижается ее температура. Главная проблема, с которой приходится сталкиваться – это снижение напора воды по линии ее подачи в квартирах соседей.
  • Устройство монтируется согласно СНиП на высоте 1,2 м от уровня пола.
  • Между облицовкой стен и прибором выдерживается расстояние, которое зависит от диаметра его труб. Так, например, для змеевика с сечением до 2,5 см – рекомендуемое расстояние 3,5 и 4 см. Для модели с сечением 2,5 см – расстояние от 5 до 7 см.

Пошаговая инструкция

Сначала нужно уточнить вид заменяемого устройства и тип его подключения. По способу подключения сушилки бывают водяные и электрические, а по конструкции — это панельные приборы в виде «змеевика» или «лесенки». При замене полотенцесушителя в ванной своими руками лучше менять его на аналогичную или похожую модель.

Водяные устройства подключают к трубам горячего водоснабжения или к системе отопления. Первый способ предпочтительней, потому что змеевик будет теплым всегда, когда есть горячая вода. Во втором случае он будет греться только в отопительный период.

Преимуществом электрического полотенцесушителя является независимость от энергосистем. Он работоспособен круглый год, и его можно устанавливать в любое место.

Подготовка к замене полотенцесушителя

Из числа устройств, предлагаемых торговой сетью, приобретем сушилку и монтажные элементы с учетом способа установки, диаметра подключаемых труб и поставленных задач. Заранее осмотрим заменяемую конструкцию и выясним способ ее подключения к коммуникациям. Измерим расстояние между вводом и выводом воды. Лучше всего, если у нового полотенцесушителя этот промежуток такой же, как у предыдущего. Иначе придется менять конструкцию сушилки и покупать дополнительные фитинги.

Сушилка может подсоединяться параллельно или последовательно по отношению к трубам стояка. Если она разрывает струю воды, то для замены нужно вызвать сантехника ЖЭУ и временно отключить стояк от системы ГВС. Делать это имеет право только представитель эксплуатирующей организации.

Установка полотенцесушителя параллельно снабжающей трубе с устройством перемычки не нарушает циркуляцию воды в стояке. В таком случае достаточно отсоединить сушилку от системы ГВС, перекрыв краны и направив поток воды в стояк.

Имеет значение чистовая отделка места подсоединения. Оно может происходить в штробе (более сложный вариант), либо снаружи. Возможно, для этого необходимо приобрести нужные средства, например, гипсокартон или плитку для маскировки места соединения.

Несовпадение диаметров легко решается. Для соединения таких труб применяют переходники.

Т.о., для решения задачи по замене полотенцесушителя в ванной своими руками необходимо предварительно выполнить следующее:

  • приобрести полотенцесушитель нужной конструкции;
  • собрать необходимые инструменты;
  • продумать и начертить схему монтажа и чистовой отделки;
  • подготовить материалы и комплектующие.

Демонтаж старой установки

Отрезая резьбу, нужно оставить отводы для возможности подсоединения к ним нового прибора. Место разреза должно быть расположено строго вертикально. Для этого используем строительный уровень. На оставленных концах труб сделаем небольшие фаски под углом 45°. Это позволит легче нарезать резьбу.

Старые крепления полотенцесушителя тоже обрежем болгаркой.

Подключение нового оборудования

Плашкой (леркой) нарезаем резьбу на сохраненных отводах, предварительно смазав их машинным маслом

Делать это следует осторожно, постепенно проворачивая лерку вполоборота, затем четверть оборота назад, и т.д. Наносим разметку в месте установки креплений полотенцесушителя, приложив его к стене. Перфоратором сверлим стену в намеченных точках

Для соединения элементов системы используют «американку», т.е. фитинг с накидной гайкой. Уплотнение производится льняной прядью или пастой Unipak. Все гайки затягиваем гаечным ключом

Перфоратором сверлим стену в намеченных точках. Для соединения элементов системы используют «американку», т.е. фитинг с накидной гайкой. Уплотнение производится льняной прядью или пастой Unipak. Все гайки затягиваем гаечным ключом.

Использование байпаса

Установка перемычки позволяет отключать прибор в автономном режиме. При выполнении ремонта из-за повреждения или неисправности сушилки для полотенец в стояке по-прежнему циркулирует теплоноситель через запасной канал — байпас. Разводка воды производится тройниками.

Между перемычкой и сушилкой устанавливают шаровый кран. На втором выходном конце ставят кран Маевского для спуска воздуха.

Как проверить качество подключения

После монтажа устройства для проверки герметичности соединений в него постепенно подают воду. Это надо делать медленно, чтобы избежать гидроудара.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
