Установка батарей отопления: технология правильного монтажа радиаторов своими руками

Подготовительные работы

любые работы желательно проводить как можно быстрее, а это возможно только при надлежащей подготовке.

В случае досрочной замены батареи:

  • согласовывать сроки работы с мастерами и управляющей компанией;
  • приобрести радиаторы с подходящим дизайном;

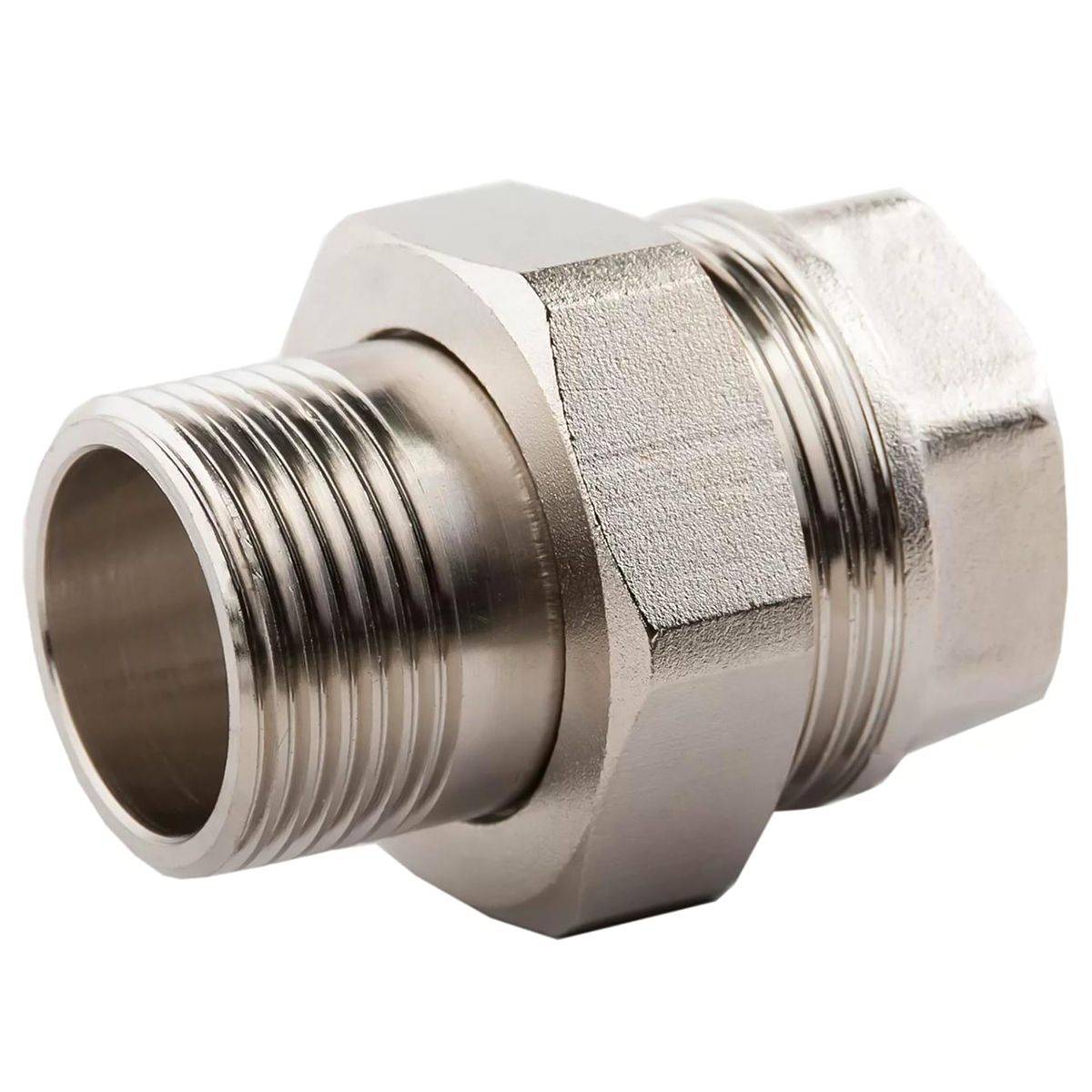

  • подготовить инструменты и расходные материалы: скребки, фитинги, краны, термостаты, рабочий инструмент.

важно правильно подобрать комплектующие для предстоящих условий эксплуатации

Выбор радиаторов

Типовая система отопления частного дома рассчитана на максимальное давление 3 атм и реже.

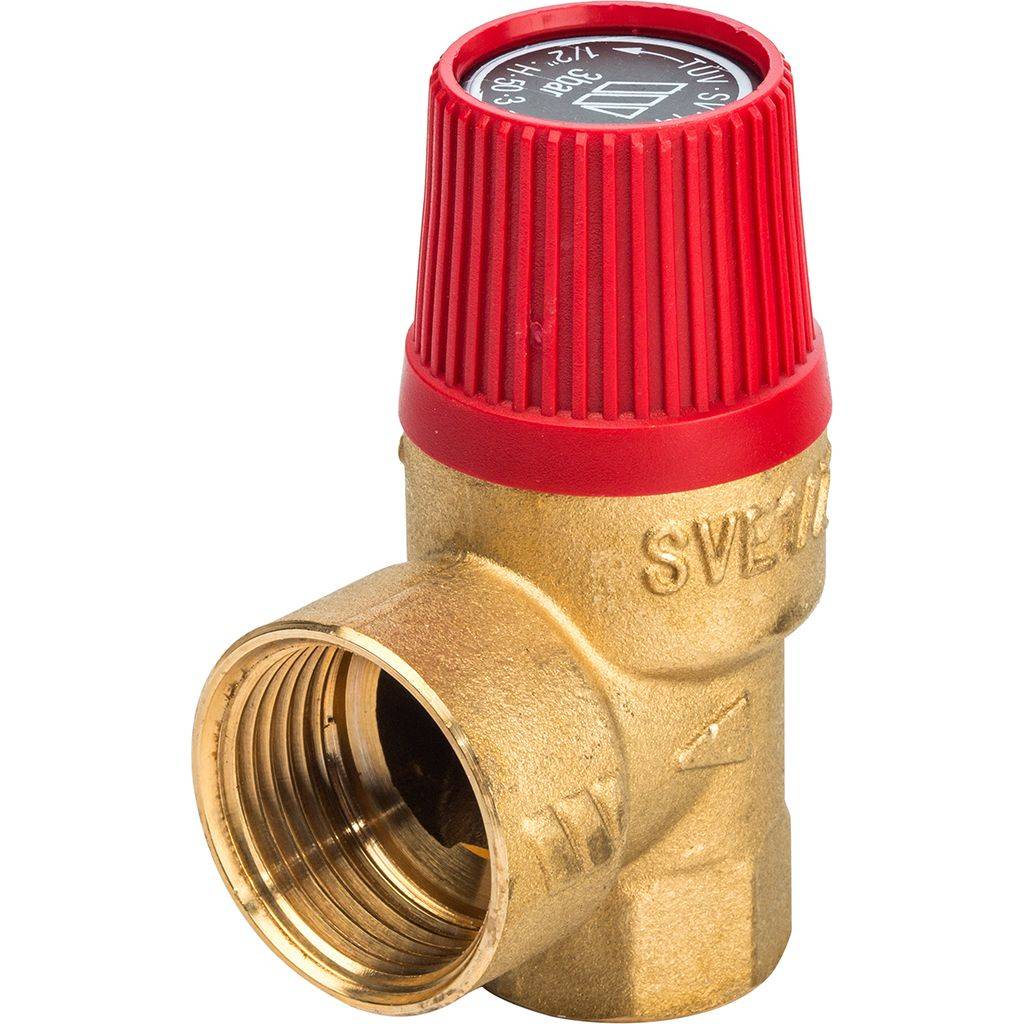

Если это превышено, сработает предохранительный клапан (на крышке видно 3 бара). Исходя из этого, практически любой радиатор, представленный на рынке, подойдет для индивидуальных систем.

Для многоквартирных домов до 6-7 этажей можно выбрать стальные, биметаллические или чугунные радиаторы. Алюминиевые изделия не подходят даже для 5-этажных домов — теплоноситель в централизованных сетях не подходит для таких устройств. В домах выше 9 этажей, где давление в системе намного выше, нельзя использовать алюминиевые, чугунные и некоторые виды стальных конвекторов, лучше выбирать биметаллические радиаторы.

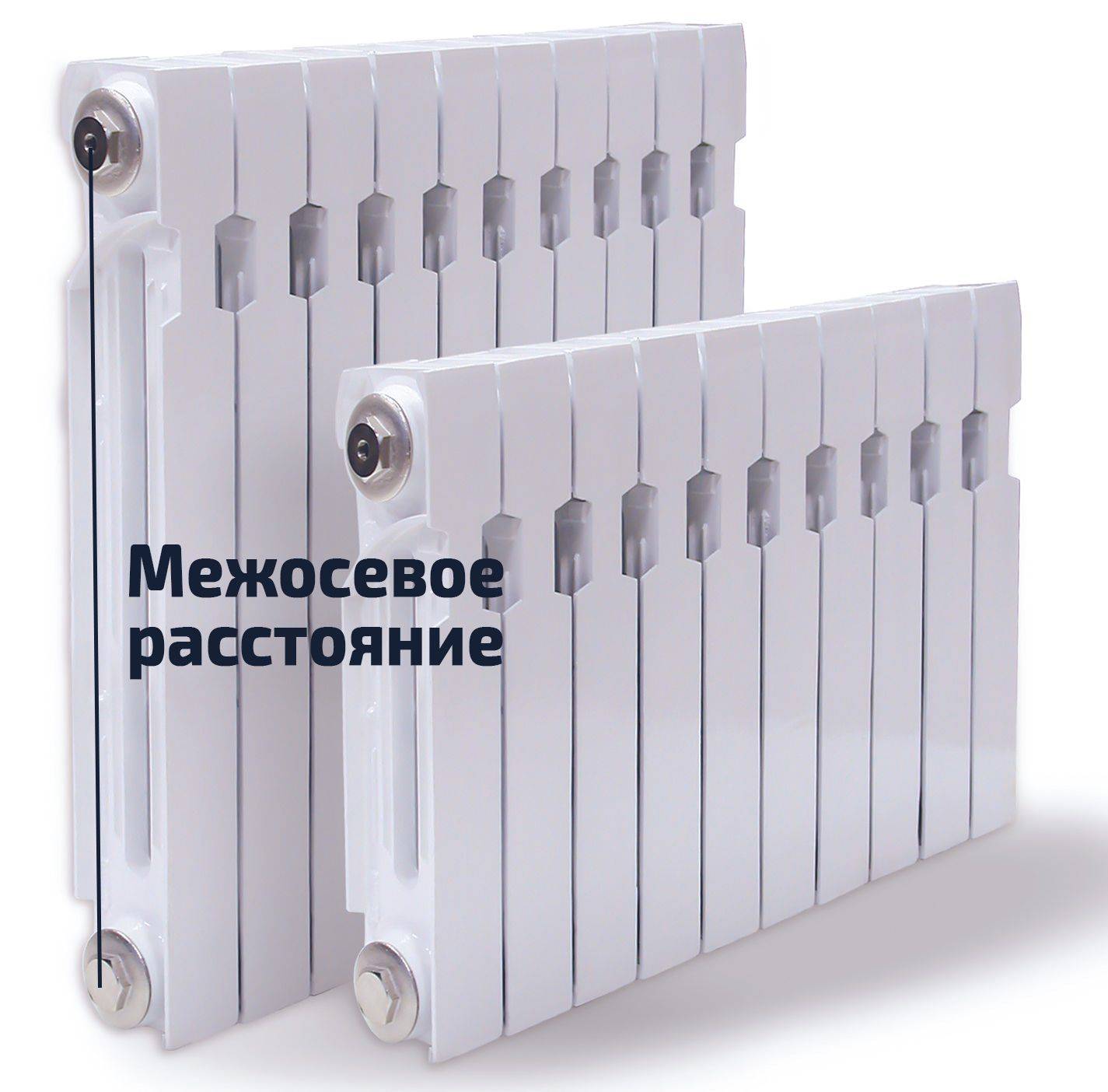

Межосевое расстояние учитывается при диагональной схеме подключения, в этом случае нет необходимости адаптировать существующие трубы.

В обустройстве кондоминиумов колесная база обычно составляет 300, 350 или 500 мм. Исходя из этого, покупают радиаторы.

В любом другом случае обратите внимание на размеры старого и нового радиаторов, чтобы можно было подвести трубы в нужные места

Необходимый инструментарий и расходный материал

Набор аксессуаров для работы зависит от способа подключения, типа старых и новых конвекторов.

Вам может понадобиться:

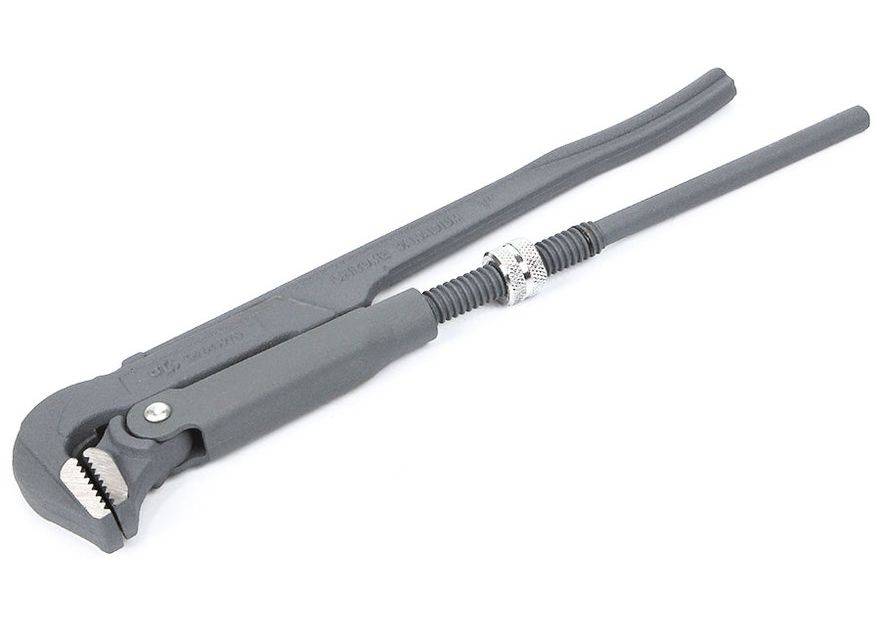

рычажный ключ, для ослабления / затяжки больших гаек, а также для удержания стальной трубы, если необходимо нарезать новую резьбу

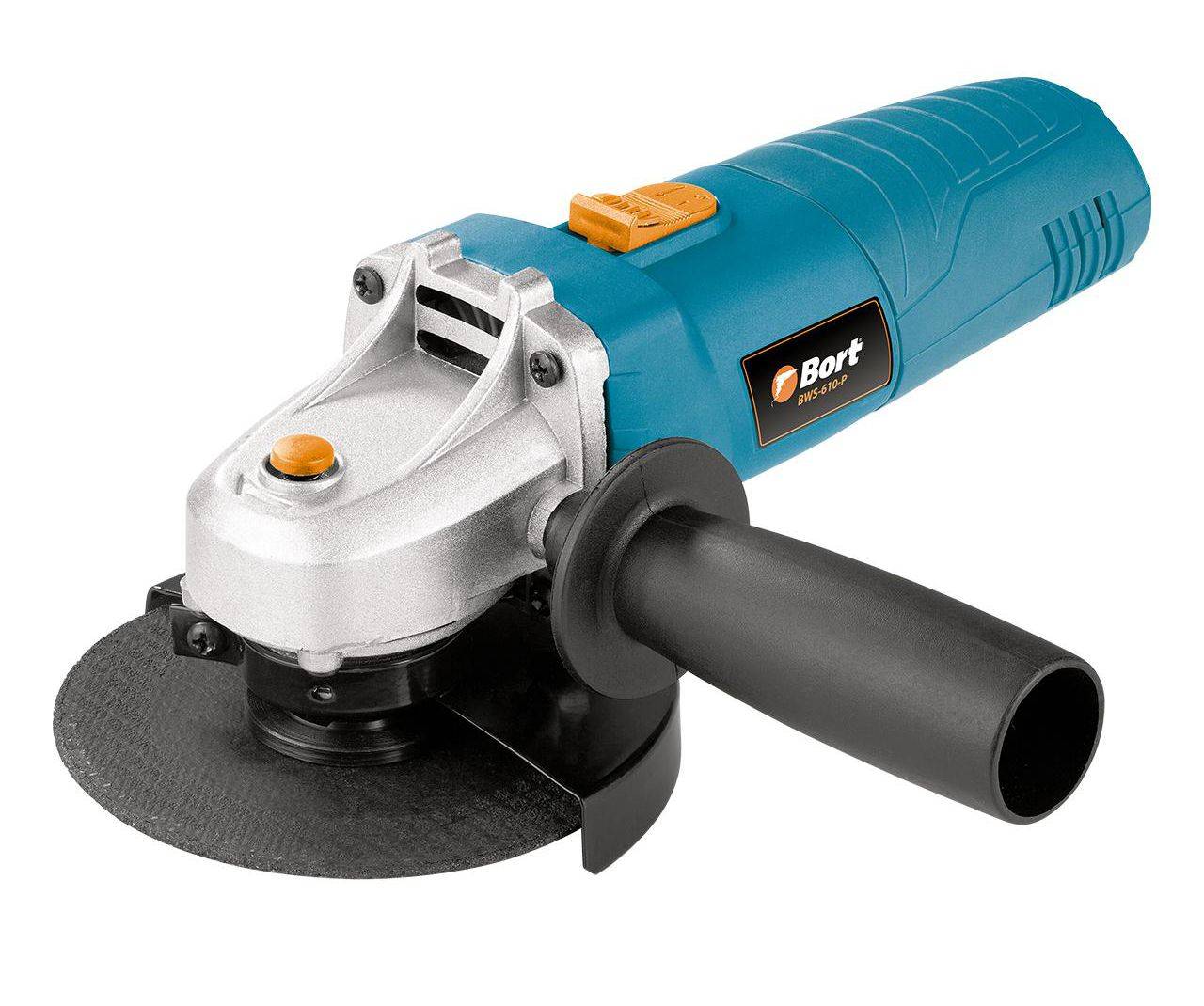

угловая шлифовальная машина (болгарка) для отрезания труб от аккумулятора, которые нельзя было разобрать, открутив гайки

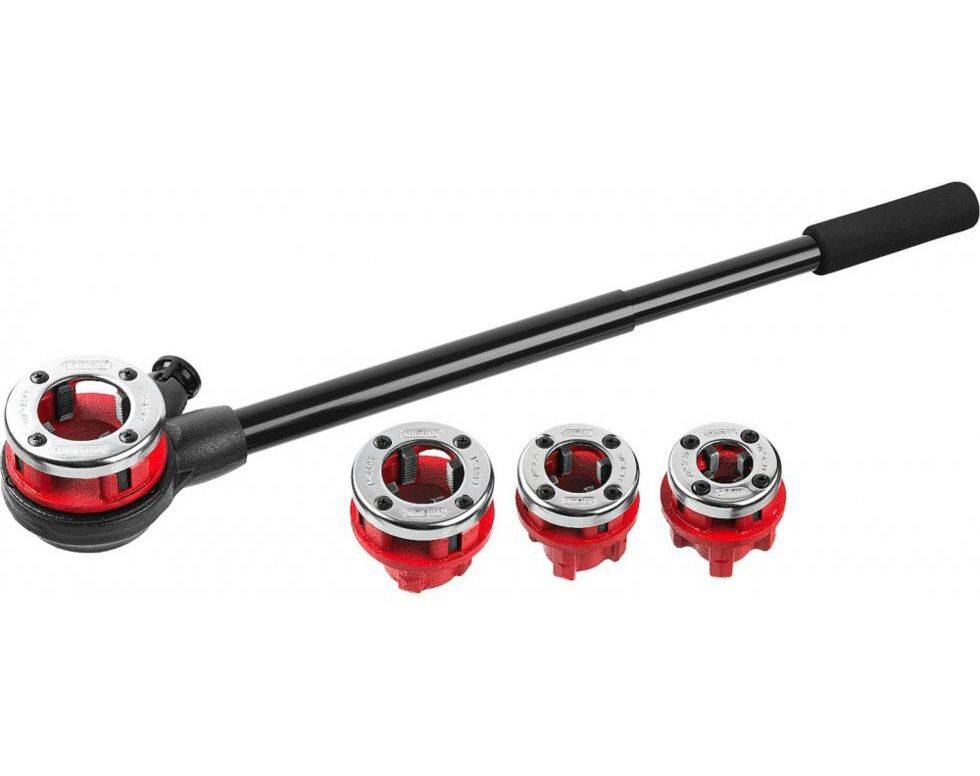

плашка с храповым механизмом с плашкой необходимого диаметра для нарезания резьбы на стальных трубах

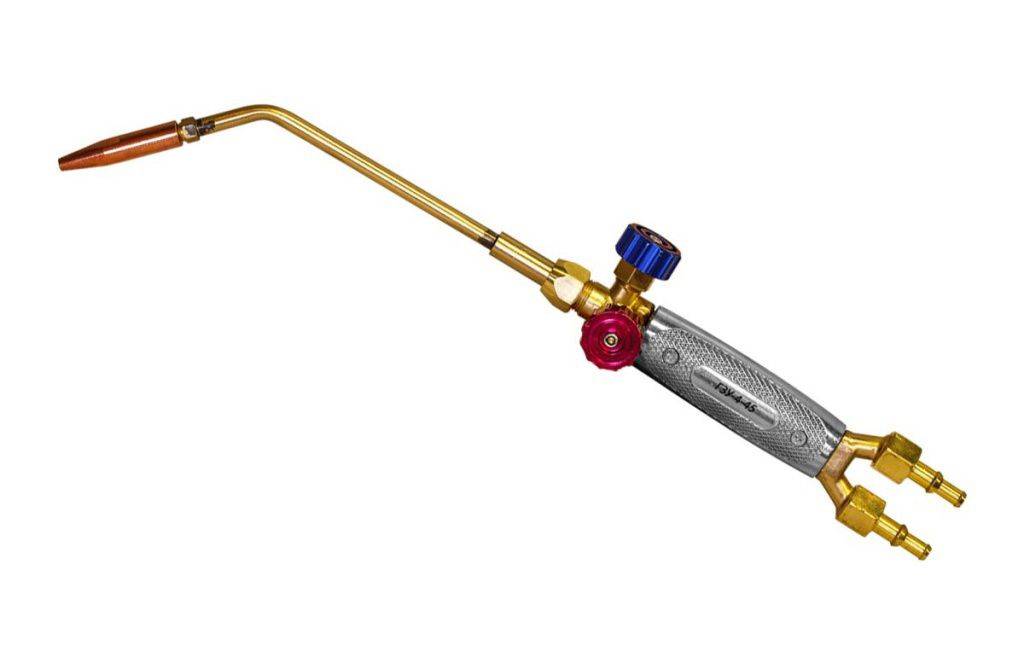

газосварочный аппарат, при необходимости сваривать углы и изгибы металлических труб
пробойник для крепления кронштейнов
лазерный или спиртовой уровень
рулетка, карандаш

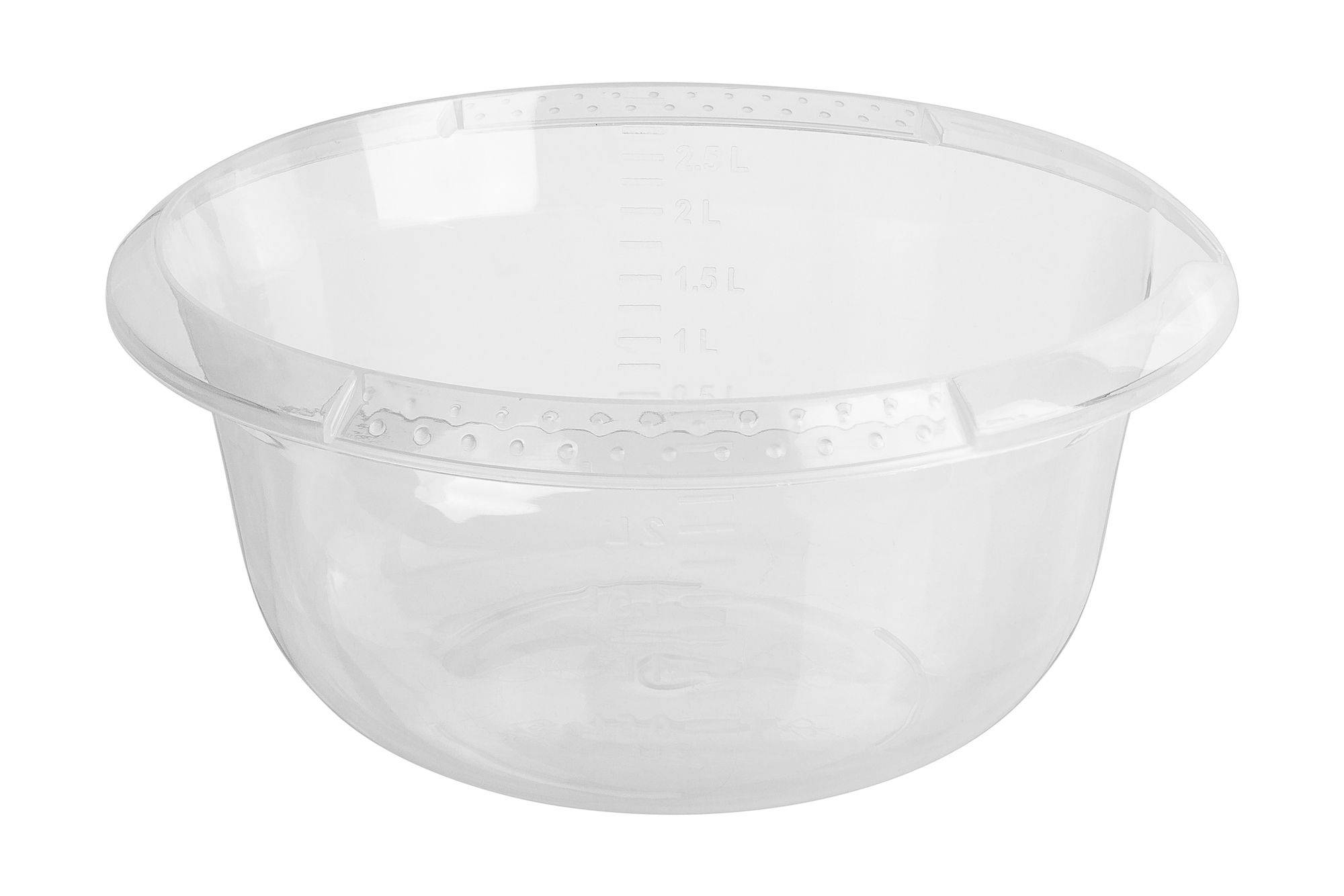

плоский контейнер для сбора теплоносителя

Для приобретения установки:

  • сантехническая лента (рекомендуется) или уплотнительная лента (ФУМ) и сантехническая паста (по желанию);
  • проставки нужного размера.

Элементы, необходимые для установки в зависимости от типа радиатора:

Согласование замены элементов системы

Для замены системы отопления в квартире необходимо согласование с коммунальной компанией. Разрешение необходимо получить, связавшись с администрацией эксплуатирующей организации, обслуживающей дом.

Еще на этапе проектирования многоквартирного дома рассчитывается система отопления: определяется количество и мощность отопительных приборов, их расположение, объем и температура теплоносителя и т.д. Замена радиаторов на модели с другими характеристиками может привести к ухудшению работы системы отопления дома. Если самовольно замененные батареи отопления не соответствуют расчетным параметрам, это приводит к аварийной ситуации.

Если вы планируете менять радиаторы отопления в квартире самостоятельно, за свой счет, то стоит учесть ряд документов:

  • Заявление с приложением техпаспорта на квартиру.
  • Документ, подтверждающий право собственности на квартиру.
  • Утвержден к экспертизе тепловой расчет для новых отопительных приборов.
  • Сертификаты соответствия на все комплектующие (радиаторы, фитинги, трубы, фитинги и др.).

Проверка теплового расчета необходима, если планируется:

  • заменить батареи отопления, установив разные типы устройств с разными техническими характеристиками;
  • увеличить мощность имеющегося радиатора за счет добавления подключений;
  • перенести обогреватель в другую часть комнаты.

Специалист должен проверить, не нарушит ли модернизация системы отопления тепловой баланс дома. Обследование является платной услугой и проводится за счет собственника квартиры.

С момента подачи документов в управляющую организацию до выдачи разрешения может пройти до 2 месяцев. После получения разрешения необходимо подать заявку на отключение стояка и слива теплоносителя из соответствующего участка системы.

После замены батарей отопления в квартире оформляется заявка на техническую экспертизу: специалисты и представители управляющей компании проверяют правильность установки и соответствие отопительных приборов утвержденным к установке.

Как заменить батарею отопления в квартире своими руками

Сначала удаляются старые батареи. Жидкость сливаем, договариваемся с соседями, какие работы предстоит сделать. При обрезке оставьте от проволоки не менее 1 см. Отметьте маркером места, где будут размещены новые элементы. Но перед тем, как менять аккумулятор в квартире в отопительный сезон, необходимо проконсультироваться со специалистами или обратиться за помощью в ЖЭК.

Как поменять батарею в квартире летом

Видео о том, как заменить батарею отопления в квартире своими руками, очень много. Вам следует ознакомиться с различными видео, чтобы понять, как это работает. Если нет опыта замены отопительных приборов или есть сомнения, то лучше нанять опытных рабочих, чтобы в дальнейшем избежать несчастных случаев. Батарейки устанавливаются строго по уровню, устройство, закрепленное под углом, будет накапливать воздух, и из-за этого снизится теплоотдача.

Последовательность работы:

  1. Вместо старого радиатора поставили новый. Возможно, вам придется разрезать трубы.
  2. Сделайте отметки для новых кронштейнов, установите не менее 3 шт. Крепеж монтируется дюбелями, заделывается раствором.
  3. Подвесьте радиатор на кронштейны (когда раствор застынет), нижние края должны располагаться непосредственно на опорах.
  4. Подсоедините аккумулятор к нижней и верхней трубкам отопления. Поместите вентиляционное отверстие в отверстие в верхней части устройства.
  5. Подключив устройство ко всем коммуникациям, снимите с него защитную пленку.
  6. Проверить работу всей системы отопления.

Как поменять батарею в квартире зимой без отключения

Не рекомендуется устанавливать новые батареи в период отопления квартир. Но даже зимой могут возникать протечки, поэтому иногда бывает необходимо заменить радиатор. Для этого они обращаются в ЖЭК, а сотрудники коммунальных служб перекрывают стояк у подъезда и оперативно проводят ремонтные работы. Но если вам нужно заменить элемент, не отключая его, воспользуйтесь методом заморозки. Чтобы жители дома не замерзли без отопления, температура наружного воздуха не должна быть ниже -10 ° С.

Новое оборудование способно замораживать воду в радиаторах. Появляется ледяная пробка, также промерзают нужные участки, прекращается циркуляция воды. В этом случае работа выполняется быстро, чтобы ледяная пробка не растаяла. Оборудование работает с жидкой двуокисью углерода. В остальном замена труб и аккумуляторов проводится так же, как летом.

Отопление в многоквартирном доме

Если следовать установленным требованиям СНИП и ГОСТ, то система отопления многоквартирного дома схема которого обязательна к утверждению, должны обеспечивать нагревание воздуха в зимний период в жилых помещениях до температуры 20-22 градуса.

Влажность воздуха при этом должна составлять 30-45 %.

Чтобы достичь этого, когда разрабатывается проектно-сметная документация на строительство, тогда же и проектируется система отопления многоквартирного дома, которая должна обеспечить одинаковое давление теплоносителя в магистральных трубах на всех этажах многоэтажного дома.

Вот только так можно обеспечить нормальную циркуляцию самого теплоносителя и обеспечить в помещении требуемые параметры воздуха.

Если внимательно изучить схему отопительной системы многоквартирного дома, то можно заметить, что диаметр трубопровода, по которому доставляется в каждую квартиру тепло, уменьшается.

К примеру, внутридомовая отопительная система многоквартирного дома в подвале труба имеет диаметр на входе 100 мм, а лежаки, которые распределяют теплоноситель по подъездам дома – 50-76 мм. От того, каких габаритов здание и насколько протяжное у него крыло и зависит диаметр труб.

Вот для монтирования труб стояков используются трубы с диаметром 20 мм. Что касается обратки, то такая схема выполняется в обратном порядке (по возрастающей).

Следует ещё отметить и конструкционные особенности лежаков в системе отопления жилых многоквартирных домов, как на подаче, так и на обратке. Необходимо их конецевики заглушать шаровым краном с диаметром 32 мм, который устанавливается на расстоянии 30 сантиметров от установленного последнего стояка.

Это необходимо сделать для того, чтобы создать аккумуляционный карман для скопившейся накипи в нижней и горизонтальной части отопительной системы. Также в таких карманах собираются окалины и иные загрязнения, которые устраняются при запланированных промывках отопительной системы.

Отлично с такой системой справляется гидравлика отопительной системы многоквартирного дома, к этой системе прилагаются циркуляционные вакуумные насосы, а также дополнительное свободное место для установки всей системы, что и чаще всего становится причиной использования гидравлики в отопительной системе многоквартирного дома.

Отопительная система в многоквартирных домах может быть двухтрубной и однотрубной.

Если установлена двухтрубная система, тогда устанавливать регуляторы выборочно нельзя, чтобы не нарушить работу всей системы. Все радиаторы в двухтрубной системе присоединяются к параллельному вводу.

Если через все радиаторы протекает необходимое количество воды – это означает, что система работает правильно. Для этого обязательно система должна быть:

  1. Правильно собрана (диаметр труб должен быть правильно подобран);
  2. Гидравлически устойчива (расходы должны быть расчетными или же изменяться при перепадах воды пропорционально).

Чтобы система работала правильно необходимо:

  1. Устанавливать на каждом стояке исключительно современные балансировочные вентили для правильного распределения количества воды по стоякам.
  2. Устанавливать на всех радиаторах во всех помещениях регулирующие устройства с повышенным сопротивлением;
  3. Запроектировать и смонтировать. (Будет лучше, если этим займутся профессионалы).

Однотрубная система имеет основное отличие от двухтрубной: в однотрубной системе все стояки циркуляционные, объединенные в один с названием «холостые».

Чтобы водораспределение происходило лучше, к разным точкам потребления воды и в целях сбережения равных диаметров по всей высоте стояка в однотрубной системе водоподачи горячей воды, стояки в обязательном порядке закольцовывают.

Если используется кольцевая схема для многоквартирных домов, у которых количество этажей не превышает пяти, диаметр стояков должен быть 25 мм.

Те здания, у которых этажность выше шестого, тогда диаметр должен быть 32 мм. На стояки подачи устанавливают полотенцесушители при однотрубной разводке, что означает, что в момент слабого обогрева в квартиры будет доходить вода низкой температуры.

Чтобы обеспечить воздухоудаление из отопительной системы, необходимо проложить трубы с минимально допустимым уклоном 0,002 к самому вводу трубопровода. В тех системах, где нижняя разводка, воздух будет стравливаться через водоразборный верхний кран.

Если разводка верхняя, тогда воздух стравливается при помощи автоматических воздухоотводчиков, которые установлены в верхних точках системы.

Когда размер имеет значение?

Что касается панельных батарей из стали, то их мощность напрямую зависит от размера изделия. Чем панель больше, тем выше ее КПД и уровень теплоотдачи.

Таблица стальных радиаторов, предоставляемая производителем, позволяет подобрать оптимальный вариант изделия для каждого отдельного помещения с учетом его площади и возможных теплопотерь. Если взять за пример стальные радиаторы (фото это демонстрирует) с оребрением, которые сами по себе обладают хорошей теплоотдачей и проследить, насколько меняется их мощность в зависимости от длины и высоты, то можно сказать, что размер изделия очень важен при расчетах эффективности работы системы.

Например:

  1. Для изделия типа 11 при высоте 500 мм и длине 400 мм теплоотдача равна 438 Вт, для типа 22 с теми же параметрами – показатель равен 823 Вт, а у 33-го – 1371.
  2. Если взять те же типы радиаторов с такой же высотой, но при длине 2000 мм, то параметры будут 2191 Вт, 4115 Вт и 6399 соответственно.

Как видно из примеров, чем длиннее панель, тем выше уровень ее теплоотдачи. Зная, какой мощности требуется радиатор, можно с легкостью определить, какая у него должна быть длина.

Даже зная все параметры, которыми должен обладать идеальный стальной радиатор, нужно учитывать, что им свойственны не только плюсы, но и минусы, которые следует выяснить до монтажа системы.

Разметка для монтажа на стене

После этого необходимо разметить места отверстий для крепления двух планок, на которые вешается радиатор. Речь идёт про отечественные радиаторы «Прадо» сделанные и Ижевске, но я так понял что они сильно схожи с импортными аналогами. Я проводил горизонтальную линию, положив один конец уровня на верхнюю трубку, потом отмерял то расстояние где находятся центры проушин у батарей, прибавлял около 3 см на краны. Отступил 6 см вниз по вертикали, приложил планки и наметил центры для сверления. Согласен, сумбурно написано, но так и было. Тут главное не разметить так, чтобы просверлить свежеуложенную трубу под штукатуркой. Про это всегда нужно помнить. Ещё про электропроводку не забывайте)))

В общем получается вот так.

Типы радиаторов из стали, исходя из их конструкционных особенностей

Стальные батареи отопления могут быть двух типов:

  • Трубчатые радиаторы;
  • Панельные радиаторы.

Изготавливаются панельные радиаторы по следующей схеме: панель таких приборов сварена из двух пластин, между этими пластинами происходит циркуляция теплоносителя. Обычно пластины имеют в толщину от 1,2 до 1,5 мм. Для соединения данных пластин используется точечная сварка.

Какие стальные радиаторы отопления лучше: установка и сборка Стальные панельные радиаторы

Среди преимуществ панельных стальных радиаторов можно выделить возможность выбора прибора с наиболее подходящими для вас размерами.

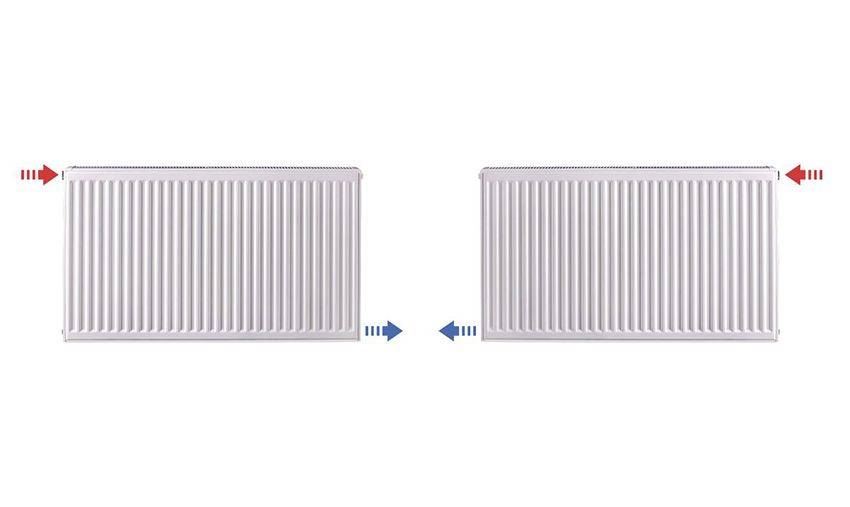

Панельные радиаторы, в свою очередь, могут различаться по способу подключения к отопительной системе. Существует три способа подключения стальных панельных отопительных приборов:

  • Боковое подключение;
  • Нижнее подключение;
  • Универсальное подключение.

Варианты подключения отопительных приборов

В случае нижнего подключения отопительный прибор должен быть оснащен термостатическим вентилем встроенного типа. На этот вентиль можно будет монтировать терморегулятор. Благодаря такому прибору, как терморегулятор, можно поддерживать наиболее удобную для вас температуру.

Более дешевыми считаются металлические батареи отопления с боковым типом подключения. В данном случае можно использовать и естественную циркуляцию теплоносителя в системе отопления. К тому же, такое подключение не такое заметное, как нижнее.

Радиаторы, изготовленные из нескольких панелей, обладают более высокой теплоотдачей. Данная конструкция позволяет передавать тепло только к плоскостям внешнего типа, поэтому к их внутренним поверхностям прибора можно приварить пластины П-образной формы. Благодаря этому можно увеличить поверхность, которая будет отдавать тепло.

Трехпанельные стальные радиаторы

Однако у трехпанельных радиаторов есть и некоторые минусы. В первую очередь, это касается их веса. По весовой категории подобные устройства могут догнать чугунные батареи, которые довольно тяжелые. Кроме того, для такого прибора потребуется больший объем воды, поэтому эффективность терморегулирования значительно снизится. По толщине такие радиаторы обходят даже чугунные приборы, так как в толщину они могут иметь до 160 мм. Еще одним минусом можно назвать тот факт, что внутреннюю область панельного радиатора немного сложнее очистить от грязи.

Панельные радиаторы отопления

Трубчатые радиаторы больше всего подходят для строений административного типа или домов с одним или несколькими этажами. Трубчатые радиаторы способны выдержать рабочее давление не более, чем в 8-10 атмосфер. Толщина их стенок варьируется от 1,3 до 1,5мм. В высоту такие устройства могут достигать 300 см. Трубчатые стальные радиаторы, в свою очередь, могут быть таких типов, как секционные или несекционные.

Трубчатые стальные радиаторы отопления

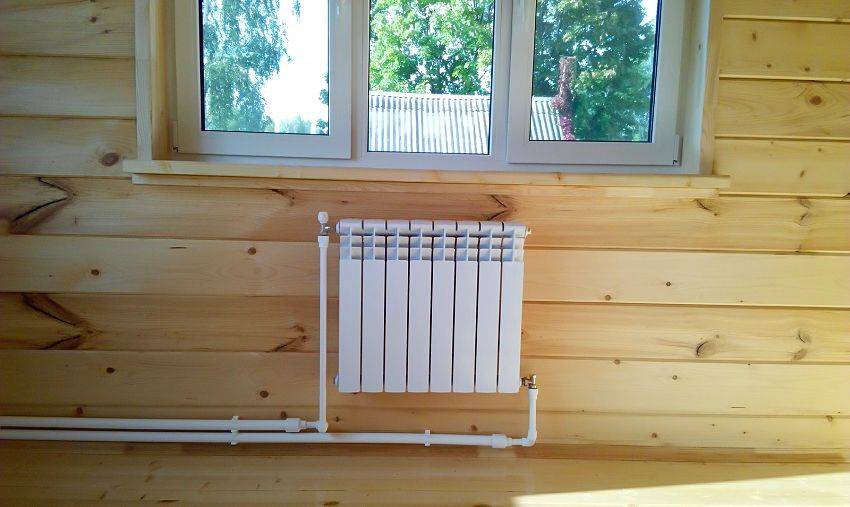

Установка нового радиатора отопления

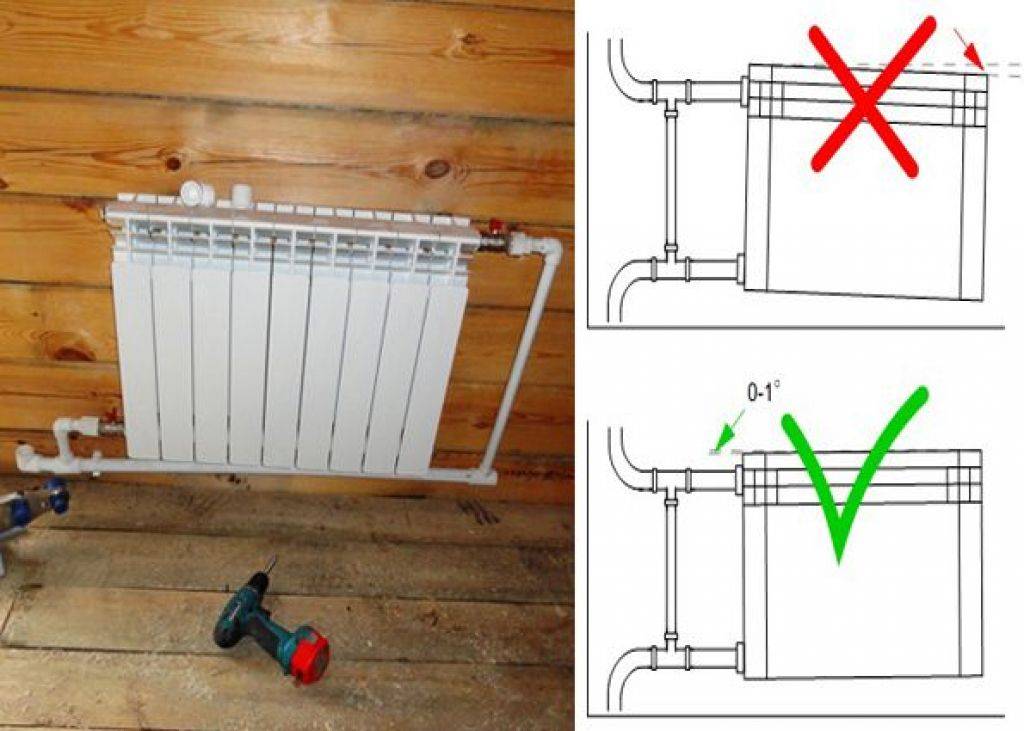

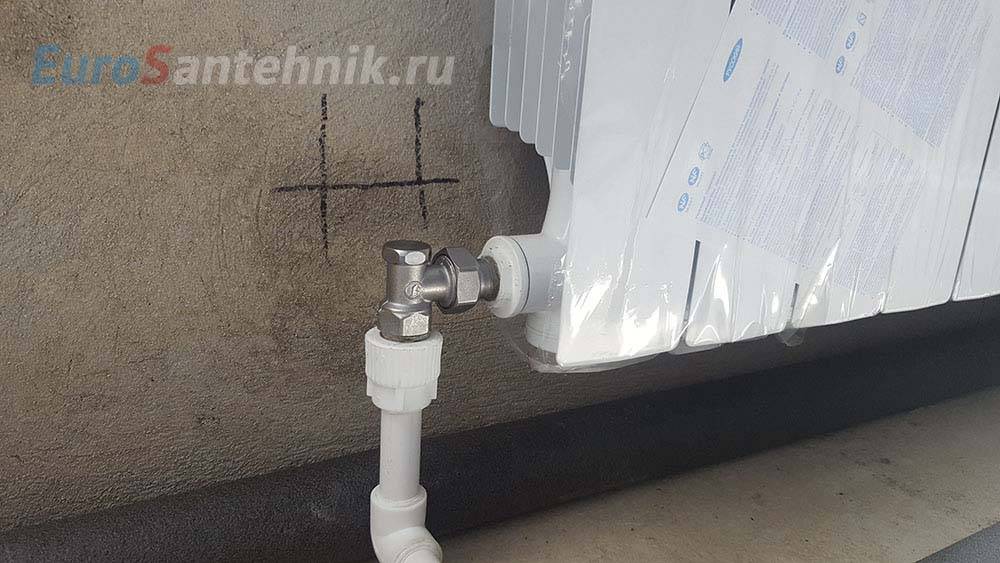

При помощи уровня, карандаша и линейки размечается стена. Отступив одну-две секции от краев радиатора, размещаются крюки.

Выполнена разметка и установлены крепления для радиатора.

Если батарея имеет более шести секций, то в нижней части стоит расположить два крюка. Длина их регулируется по месту в зависимости от конкретного случая – насколько требуется удалить батарею от стены и других факторов.

Выполнив разметку, укомплектовываем батарею пробками, заглушками и краном Маевского.

Сборка батареи выполняется с качественной подмоткой тангитом (льном) резьбовых соединений, во избежание протечек.

Важный момент – в комплекте батареи присутствуют специальные силиконовые прокладки. Они служат для герметизации соединения между отверстием в батарее и пробкой. При закручивании пробок необходимо следить чтобы прокладка была не перекручена – она должна быть расправлена. В противном случае соединение не будет герметичным, что приведет к течи теплоносителя из системы.

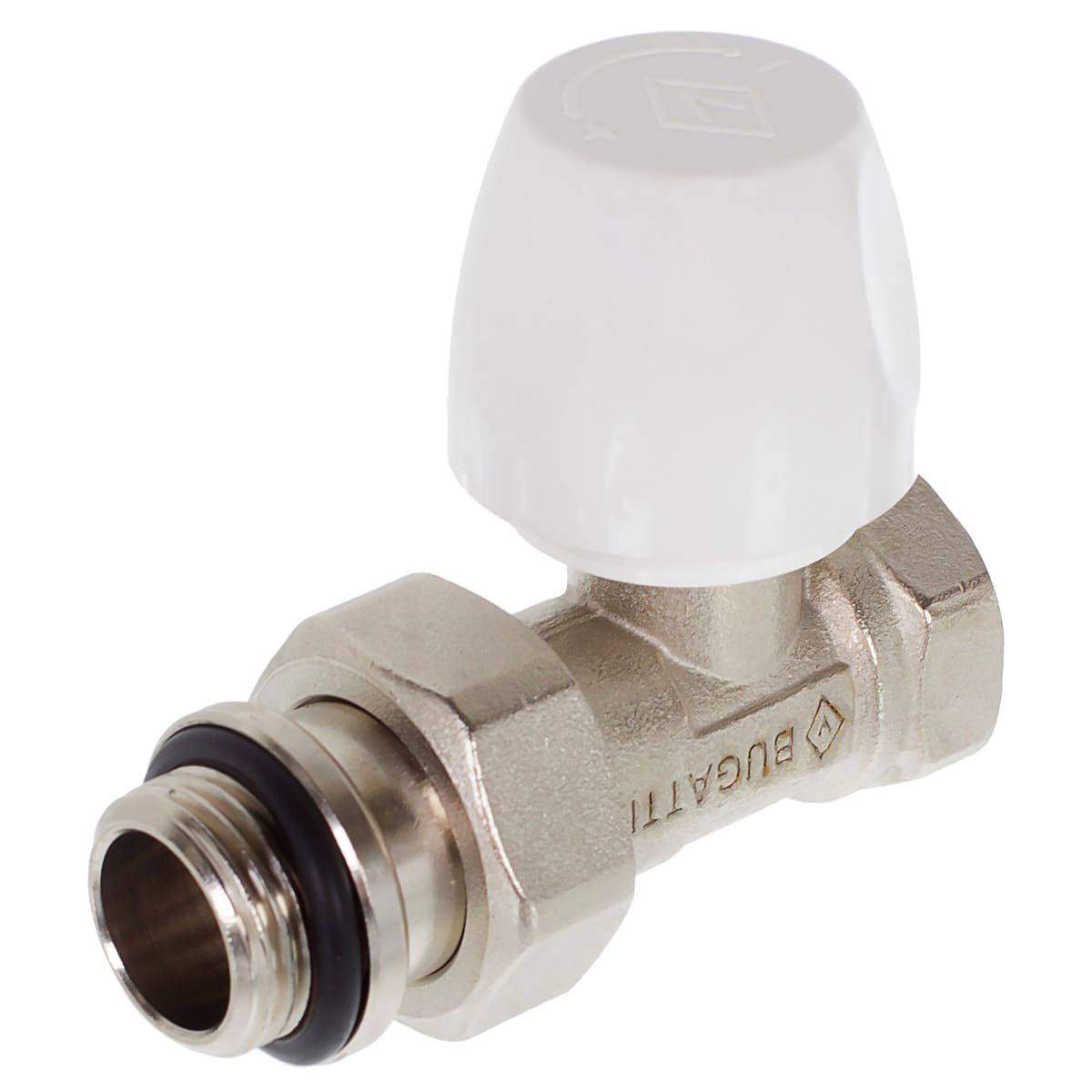

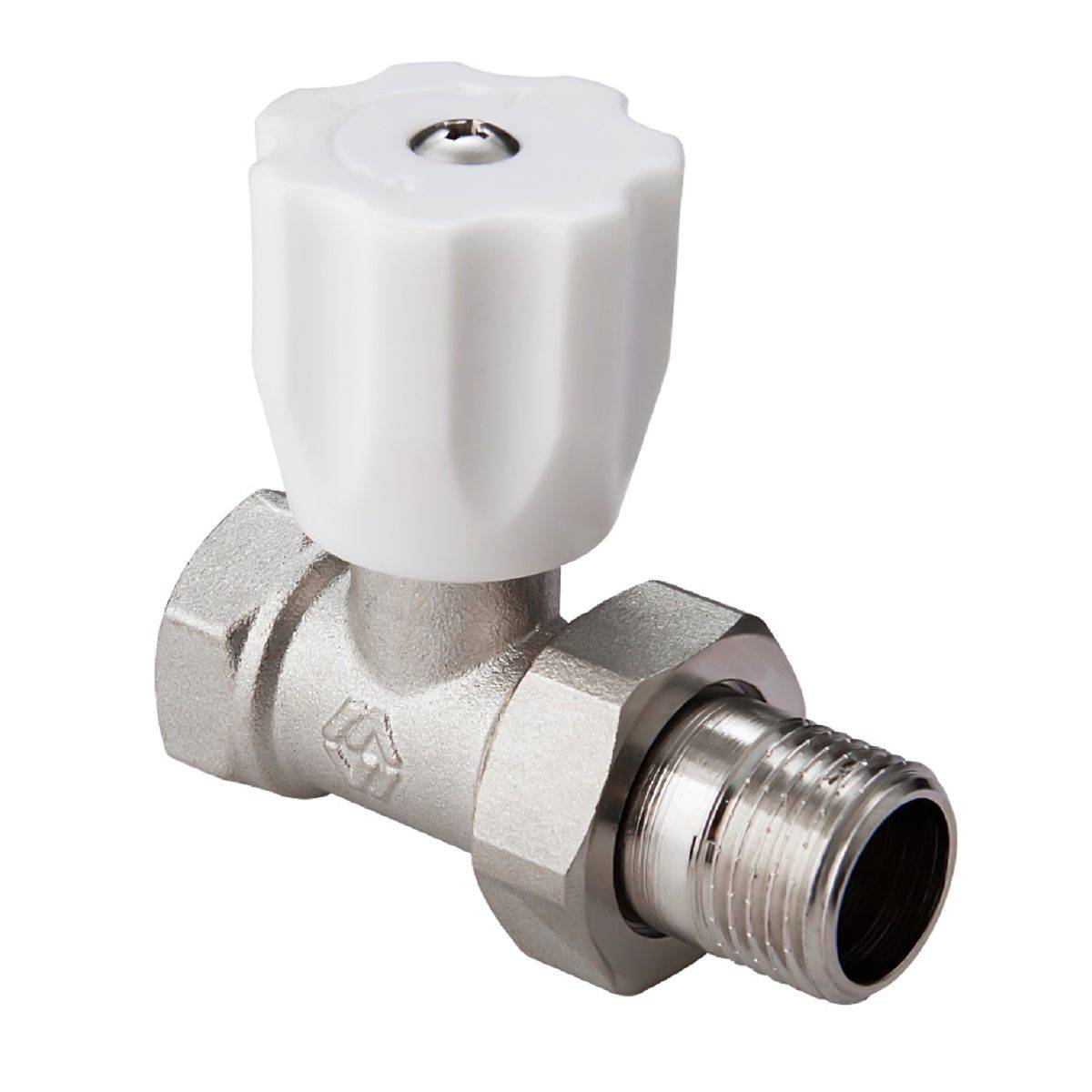

Укомплектовав и закрепив батарею отопления на входе («подаче») и выходе («обратке») устанавливаются через «американки» два крана.

Они необходимы для возможности регулировки температуры и отключения радиатора от системы отопления для проведения ремонта или в иной ситуации, требующей его снятия.

После кранов впаиваются тройники. Средний выход верхнего фитинга должен смотреть вниз, нижнего – вверх. В эти отводы впаивается перемычка, которая изготавливается из трубы диаметра 20 мм.

Завершив обвязку радиатора, необходимо нарезать резьбу на обрезанных концах отопительного стояка и накрутить на неё «американки» – переходные муфты металл-полипропилен. В муфты впаиваются уголки 90 гр. и подводятся трубы диаметром 25 мм к батарее. Когда весь перечисленный перечень работ выполнен, стоит выждать некоторое время – приблизительно 30 мин. За это время полипропилен застынет.

Проверка выполненного монтажа

Для проверки герметичности всех соединений через батарею пропускают теплоноситель (воду). Заполнив систему, постепенно открывается кран «подачи» теплоносителя. Далее – «обратки». Делается это во избежание гидроудара.

Отвернув отверткой, штуцер крана Маевского спускаем воздух.

Возможные протечки в местах резьбовых соединений устраняются аккуратным подтягиванием трубным или разводным ключом

Важно сделать это чувствительно, не повредив резьбу

Замена или установка радиатора отопления своими руками на новом месте дело несложное. Вполне по силам всем, кто умеет удержать в руках разводной ключ, перфоратор (дрель), болгарку. Не обязательно вызывать сантехника и платить ему деньги за монтаж – все можно установить самому.

Сборка, подключение, опрессовка радиатора

  • Перед установкой радиатора следует выкрутить заглушки, которые расположены сверху и снизу в торцах батареи. Их выкручивать нужно обязательно, так как их изготавливают из пластика, и они не могут выдержать температуру в работе.
  • Вместо пластиковых заглушек на радиатор устанавливаются краны Маевского и стальные заглушки, а также запорно-регулирующая арматура. Установка кранов и арматуры осуществляется в зависимости от схемы монтажа.
  • Теперь, когда радиатор собран, его вешают на кронштейны и подсоединяют сгонами к трубам отопления. Перед подключением нужно проверить уровень установки радиатора.
  • После подключения, производится опрессовка (проверка) соединений подключения и затем пускается отопление.

Примечание. В многоквартирных домах давление в системах отопления достигает 10 атмосфер, а при включении/отключении отопления нередки гидроудары. Поэтому, рекомендуется в квартирах лучше устанавливать биметаллические радиаторы с давлением до 16 атмосфер, а стальные и алюминиевые радиаторы лучше использовать в частных домах и коттеджах.

Obotoplenii.ru

Другие статьи раздела: Радиаторы

  • Монтаж водяных радиаторов отопления в полу
  • Скрытые трубы отопления: как найти скрытое отопление
  • Типы конвекторов встраиваемых в пол
  • Ниша под конвектор встроенный в пол своими руками
  • Типы радиаторов отопления: какие типы радиаторов отопления существуют
  • Чугунный радиатор отопления: характеристики, достоинства и недостатки
  • Можно спрятать радиаторы в пол

Монтаж радиаторов отопления

Для подключения непосредственно радиатора отопления своими руками в 99 процентах мы рекомендуем использовать именно радиаторные термостатические клапаны с термоголовкой на подачу и отсечные радиаторные клапаны на обратку. Такие клапаны бывают размером на ½ дюйма, так и на ¾ дюйма. Так же они бывают прямые или угловые.

 Выбор трубы для монтажа радиаторов

Теперь определяемся с тем, какими трубами будем осуществлять монтаж радиаторов отопления своими руками. Опять же, сейчас говорим о системе с максимальной рабочей температурой теплоносителя в 90 градусов по Цельсию. Для такой системы подойдут трубы металлические, металлопластиковые, медные, из нержавейки, полипропилена и так далее. Зачастую приходиться монтировать именно из полипропилена. Дешево и сердито. Не забываем про теплоизоляцию труб.

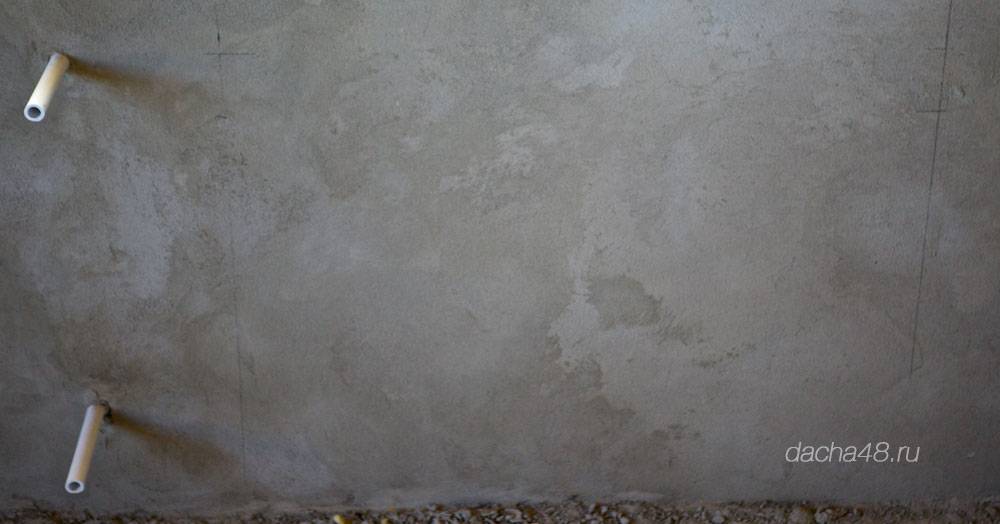

Определяем место магистралей

Теперь определяем, как пойдут магистрали радиаторного отопления. Обычно мы рекомендуем прятать трубы под черновую или чистовую стяжку. Отсюда следует категорический запрет на заливание  каких-либо стяжек до того, пока не будут смонтированы все инженерные системы.

Установку радиаторов отопления начинаем с их подготовки. Подматываем и накручиваем на него клапаны. Прикручиваем заглушки и кран Маевского.Определяем место монтажа радиатора. Если в комнате несколько радиаторов, то необходимо отстрелять горизонтальную линию лазерным уровнем, чтобы все радиаторы висели ровно. Если комнаты разные, то можете исходить от высоты подоконника по отношению к полу.

Делаем разметку для монтажа креплений радиаторов отопления. Монтируем крепления. Вешаем радиаторы. Теперь, отмечаем вертикальные штробы для подключения труб подачи и обратки радиатора. Для этого берем простой уровень. Прикладываем его к стене центром по оси клапана радиаторного и с двух сторон уровня рисуем карандашом. Снимаем радиаторы, делаем штробы и вновь вешаем  радиаторы.

С чего начинать установку радиаторов?

Начинаем монтаж радиаторов отопления своими руками именно с магистрали, например, от котла. Для этого трубы можно положить на грунт, или прикрепить их к фундаменту. Можно по фундаменту так же нарисовать горизонтальную линию и просверлить отверстия для крепления труб. Для крепления труб мы с коллегами используем крепежную перфорированную ленту из металла. Сразу отрезаем полоски ленты необходимой длинны и креплю их под низ труб.

Далее берем трубы и ведем к первому радиатору. После выводим стояки для подключения радиаторов. Обязательно монтируем на них заглушку, чтобы в них не попал мусор. После вывода всех стояков отопления подключаем к ним радиаторы. После подключения всех радиаторов замазываем стояки у клапана гипсом или алебастром. Даем гипсу схватиться и опрессовываем систему воздухом.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Технология замены радиаторов и батарей

Схема установки радиатора

Своевременная замена труб отопления в многоквартирном доме позволит избежать появление аварийных ситуаций. Это же относится и к радиаторам. Если нет опыта в выполнении этой работы – рекомендуется обратиться к профессионалам. Но в любом случае необходимо хотя бы в теории знать технологию замены батарей отопления газосваркой. Нельзя менять месторасположение радиаторов или увеличивать их количество без согласования с УК. Это может привести к разбалансировке отопительной системы дома. Предварительно согласовывается день и время отключения стояка для замены радиатора отопления своими руками. Затем необходимо выполнить следующие действия:

  • С помощью запорной арматуры (крана) отключить радиатор от системы;
  • Отрезать подводящий патрубок радиатора или демонтировать узел, если он резьбовой. При этом обязательно будет течь горячий или теплый теплоноситель – нужно быть готовым к этому;
  • В случае надобности устанавливаются новые краны;
  • При замене радиаторов отопления в квартире газосваркой обязательно обеспечивается приток свежего воздуха в помещение. Для этого можно открыть окна;
  • После демонтажа старой батареи устанавливаются крепежи на стену для новой. Их расположение проверяется строительным уровнем;
  • Монтаж новой батареи осуществляется только после ее окончательного крепления к стене. Предварительно проверяется уровень – при замене радиаторов отопления газосваркой наклон радиатора не допускается. Это может стать причиной возникновения воздушных пробок.

Подключение батарей для разных типов разводки труб

Для однотрубной системы обязательно делается байпас, который соединяет входные и выходные патрубки радиаторов. В комплектацию должны входить запорные краны, терморегулятор и кран Маевского.

После окончательной замены батареи теплоснабжения в квартире делается опрессовка. Для этого понадобится специальный наос, который будет нагнетать давление до превышения максимального в 1,25 раза. Это необходимо для выявления возможных дефектов.

Замена радиаторов отопления в квартире

ст. 25 ЖК РФ,РФ № 37от 04.08.1998 года,Радиаторы центрального отопления

Следовательно, перенос или замена отопительных приборов, а также изменение их конфигурации не требует изменений в техническом паспорте, а также не может рассматриваться как переустройство помещения, и, вследствие чего, является нарушением порядка пользования общим имуществом.

Согласование

Собственнику квартиры для начала требуется согласовать:

  • замену первоначальных радиаторов на радиаторы аналогичные;
  • замену батарей на радиаторы другого вида, с возможным изменением конфигурации;
  • перенос батарей.

В первом случае замены батарей на аналогичные радиаторы достаточно будет только уведомить управляющую организацию о предстоящем монтаже.

В последующих необходимо обратиться к помощи специалиста, который и определит возможность установки новых приборов. Экспертиза оплачивается собственником квартиры.

Для выбора и замены отопительных приборов в вашей квартире необходимо разобрать основные этапы работы, а также возможные проблемы, с которыми вы можете столкнуться в процессе труда.

Выбор материала

Биметаллические батареи со стальным сердечником и алюминиевым оребрением имеют 4 важных свойства:

  • высокая механическая прочность, благодаря высокому уровню — 16 атмосфер — рабочего давления и испытательного — до 30 атмосфер;
  • химическая стабильность сердечника имеет возможность образовывать гальваническую пару с медными трубопроводами;
  • высокий КПД;
  • современный вид вполне презентабелен.

Чугунные радиаторыустойчивость к коррозии

Стальные радиаторы могут быть секционными или панельными. Секционные радиаторы по внешнему виду напоминают чугунные батареи. Радиаторы из стали способны выдерживать рабочее давление в 16 атмосфер и также имеют длительный срок службы. Основной недостаток — риск повреждения посредством гидравлического удара или внешнего механического воздействия, вследствие относительно тонкой стали — 1,5 мм.

Алюминиевые радиаторы отличаются малым весом, поэтому монтажом батарей может заниматься один человек. Положительные качества радиаторов заключаются в большом количестве вариантов изделий, которые отличаются по функциональности и форме, а также моментальном реагировании на изменение температуры воды. К недостаткам относится необходимость отвода воздуха и недопустимый контакт теплоносителя с другими металлами. В случае несоблюдения этого правила, радиатор может быть разрушен химическим воздействием.

Рассчитываем количество секций

Для расчета необходимого количества секций можно использовать простой алгоритм: 2 кв. м. площади = 1 секции

Помимо дросселя или термостатической головки, возле каждого радиатора желательно установить:

  • дополнительный вентиль на второй нитке подводки, который полностью отсечет радиатор и позволит в случае необходимость полностью отключить и демонтировать радиатор;
  • вентиль на перемычке, который в закрытом положении будет направлять весь ток воды в стояке через радиатор, в противном — через байпас.

Комплектующие

Комплектующие, применяемые в обвязке разных моделей радиаторов, в целом, очень схожи. Небольшие отличия наблюдаются в их размерах и исполнениях. Для чугунных изделий, в частности, нужны крупные по размеру заглушки, а стравливающий воздух кран совсем не применяется (его заменяет отводчик-автомат, монтируемый в верхней части).

Стальные панели монтируются особым образом – для их навешивания нужны кронштейны, входящие в комплект поставки. Для этих целей на задней стенке предусмотрены специальные крепёжные дужки.

Воздухоотводчики

Краны Маевского монтируются на одном из выходов коллектора сверху батареи. Размеры их посадочного места обычно не совпадают с диаметром коллектора. Поэтому такие вентили, как правило, поставляются в комплекте с переходниками.

Помимо этих элементов в обвязке отопительных систем применяются автоматические воздухоотводчики. Они также ставятся на коллектор радиатора, но характеризуются большими размерами и выпускаются в латунном (никелированном) корпусе.

На фото изображён один из образцов компактного автоматического отводчика.

Заглушка

Стандартные приборы с боковой подводкой имеют 4 отверстия. Два предназначены для подсоединения подающего и обратного канала (так называемой «обратки»), а на третьем монтируется кран для отвода воздуха. Незанятый вход закрывается специальной заглушкой. Она чаще всего закрашивается под цвет самой батареи и не портит её дизайн.

Запорная арматура

Для нормального функционирования батареи необходимы 2 шаровых крана (их называют «запорными»). Они монтируются на входе и выходе радиатора независимо от его типа и используются в аварийных ситуациях. С их помощью удается отключать радиатор и если нужно – снять его с целью ремонта или обновления. При таком подходе вся остальная отопительная сеть продолжает работать в штатном режиме.

Для тех же целей служат и запорные краны с функцией регулировки. Однако с их помощью дополнительно удаётся менять интенсивность циркуляции теплоносителя. Несмотря на сравнительную дороговизну, эти элементы очень важны для обвязки. Они позволяют регулировать уровень теплоотдачи и смотрятся привлекательно (в продаже имеются изделия в различных исполнениях).

Иногда на подаче носителя сразу вслед за шаровым краном ставится терморегулятор – электронное или механическое устройство, позволяющее корректировать уровень теплоотдачи отопительной батареи.

Особенности установки радиаторов в квартире

Рассмотренные правила самостоятельного монтажа позволяют подключать батареи в условиях автономных и централизованных отопительных систем.

Перед заменой либо установкой батарей следует учитывать, что работы должны выполняться после получения разрешения от эксплуатирующей либо управляющей компании – отопительная система считается общедомовой собственностью. Существенное изменение характеристик сети ведет к разбалансировке системы.

Установка байпаса

Установка батарей отопления в квартире имеет еще одну особенность. Вертикальная однотрубная разводка требует установки байпаса – специальной перемычки между питающей трубой и обраткой. В сочетании с шаровыми кранами байпас позволяет выключить батарею при аварии либо другой острой необходимости. Система при этом продолжает функционировать, так как нагретая вода проходит через байпас.

Байпас также потребуется и при установке батареи с терморегулятором.

Конвекторы плинтусного типа

Эти обогревающие изделия конвекционного типа изготавливаются в виде планки высотой не более 20-25 см и глубиной порядка 10 см. Они крепятся непосредственно к стене в нижней её части и называются поэтому «тёплыми плинтусами».

Плюсы конвекторов-плинтусов:

  1. Экономия энергии нагрева – до 40%.
  2. Наличие встроенного терморегулятора, защищающего систему от перегрева.
  3. Простота монтажа и обслуживания.
  4. Равномерность распределения тепла по обогреваемому пространству.

К недостаткам таких систем относят нагрев прилегающих поверхностей стен и их последующую деформацию, а также высокую стоимость тепловых плинтусов.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
