Методы установки розетки в бетонную стену

Окончание монтажа

Когда проводка надежно «сидит» в контактах, внутреннюю часть розетки можно вставлять в подрозетник. Для этого надо подогнуть провода, чтобы они были параллельны задней стенке и затолкать все вовнутрь.

Фиксируется внутренняя часть в подрозетнике распорными лапками – чтобы они разошлись в стороны, надо затянуть крепежные болты, которые всегда расположены в лицевой части. Когда болт крутится по часовой стрелке, лапка уходит в сторону, а наоборот – просто обвисает вдоль корпуса. Иногда лапки мешают вставлять розетку в подрозетник, раскрываясь раньше времени, поэтому их или приматывают к корпусу ниткой или стягивают между собой канцелярской резинкой.

Дополнительно розетка может фиксироваться болтами, которые вкручиваются в лицевую часть подрозетника.

Последний шаг – прикручивание крышки. На ней есть центровочные штыри, поэтому закрепить ее на розетке неправильно достаточно проблематично. Когда все готово, то включается электричество и проверяется работа розетки, а также заземления. Проверка может быть сделана еще до установки внутренней части в подрозетник, но это уже кто как чувствует качество своей работы.

Пошаговая инструкция по установке и подключению розетки в этом видео:

Как итог – установка бытовой розетки в бетонную стену не является непосильной задачей даже для непрофессионала. Если же их придется устанавливать несколько штук, то все нюансы точно отложатся в памяти – впоследствии можно будет выступать уже в роли инструктора.

Прокладка проводки

Работа выполняется в следующем порядке:

  1. Проверяем изоляцию и жилы кабеля на наличие дефектов.
  2. Снимаем крышку с распредкоробки.
  3. Заводим разные концы кабеля в распределительную коробку — с одной стороны, и в установочную — с другой. Чтобы в дальнейшем было удобно делать новые расключения, кабель заводим с некоторым запасом (10 – 15 сантиметров).
  4. Готовим штробу вверху отверстия под провод. Используем для проделывания штробы молоток с зубилом или перфоратор с ударной насадкой. Если материал стены не твердый, для проделывания штробы подойдет даже стамеска.
  5. Провода (гофрированная труба с кабелем внутри) укладываем в штробу. Провод должен лежать в нише свободно, не мешая подрозетнику. С обратной стороны устройства имеется специальная прорезь, в которой и размещаем провод.
  6. Фиксация провода может проводиться алебастровым раствором. Рекомендуемый шаг — 250 миллиметров.
  7. Замазываем дефекты шпаклевочным составом.

В качестве фиксирующего состава можно использовать не только алебастр, но и гипс (медицинский или строительный). Для приготовления раствора высыпаем основу в емкость. Добавляем воду небольшими объемами, стремясь получить раствор средней густоты.

Состав нужно использовать очень быстро, поскольку уже через пару минут с ним будет очень сложно работать, а через 5 минут раствор придет в полную непригодность.

Виды подрозетников

На сегодняшний день материалом для изготовления подрозетников в большинстве случаев служит пластмасса (полипропилен). В сравнении с металлическими коробками, которые активно применялись при прокладке электропроводки домов старой постройки, новые модели обладают рядом существенных преимуществ. К главным из них относятся:

  1. Стойкость к воздействию коррозии.
  2. Удобство в эксплуатации.
  3. Диэлектрические свойства.
  4. Надежное удержание раздвижных лапок розетки.

Различают следующие типы подрозетников:

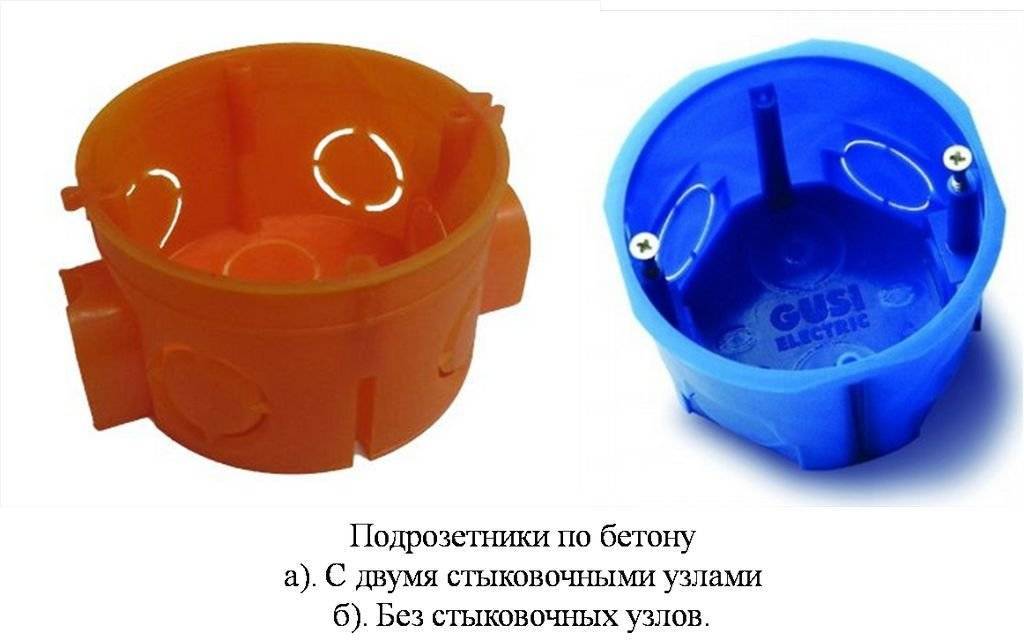

Подрозетники по бетону. Закрепляются в стене при помощи алебастра или гипсового раствора. Размеры таких изделий стандартны. Их внешний диаметр составляет 68 мм, межосевое расстояние – 71 мм, длина корпуса варьируется в пределах от 25 до 80 мм, при этом наиболее востребованными моделями являются подрозетники глубиной 40 или 45 мм. Такой размер отлично подходит для установки большинства розеток и выключателей, при этом существует возможность удобного расположения за рабочей частью устройства петли из провода, длина которого достаточна для выполнения работ по замене или ремонту розетки или выключателя.

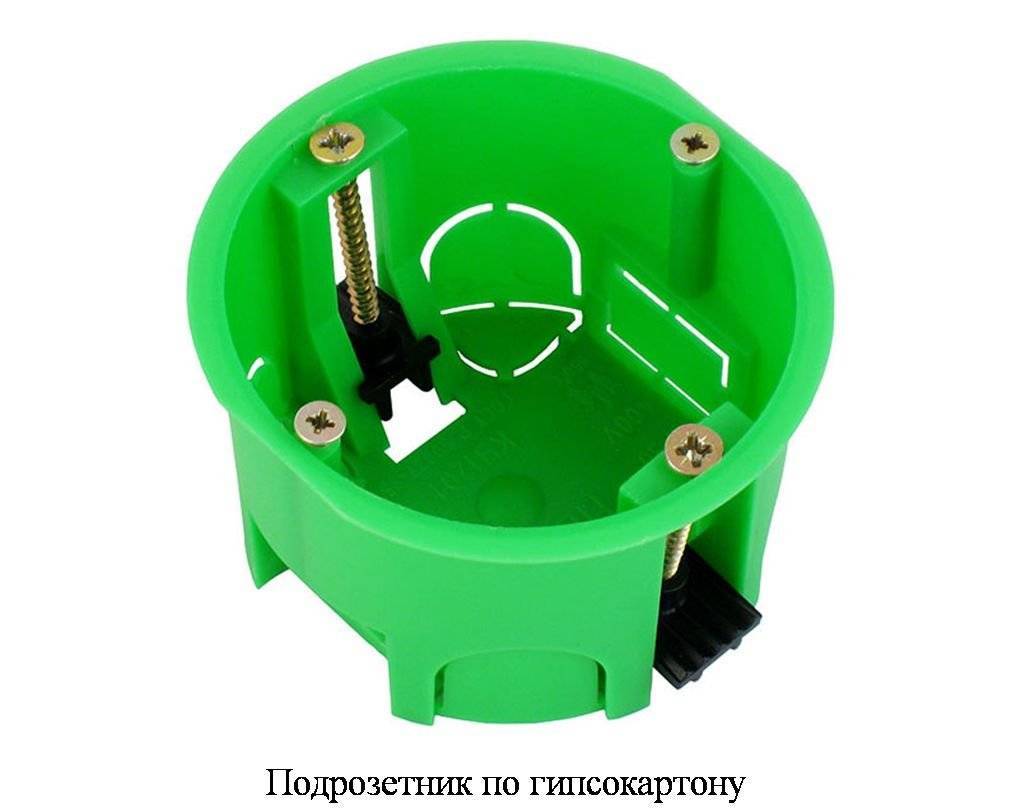

Подрозетники для гипсокартона. Для крепления таких изделий используются распорные лапки. При необходимости установки нескольких розеток или выключателей в гипсокартонной стене применяются специальные блоки, состоящие из необходимого количества подрозетников.

Установка подрозетников в гипоскартон

При работе с гипсокартонном, кабель закладывается заранее, либо протягивается с помощью технических отверстий и протяжек. В местах будущей коммутации (соединений) кабеля, или тех местах где должен быть подрозетник, оставляют запас кабеля, и отмечают снаружи где этот кабель находится. Пометить место будущей лунки для подрозетника  любым удобным для вас способом, например вкрутить в этом месте саморез.

Разметка для подрозетников производится аналогично разметке на бетоне. Расстояние между центрами окружности составляет те же 71мм

Важно учитывать, что просверленное отверстие уже невозможно исправить (точнее нет ничего невозможного для хорошего электрика), но прежде чем вызвать электрика, нужно попробовать сделать это самому

Отверстия в гипсокартоне можно сделать обычной коронкой по дереву, диаметром 68мм, с помощью шуруповерта или дрели.

После высверливания лунки, необходимо найти нужные провода, которые должны быть прямо за стеной. Бывает что они спрятаны в распаячной коробке, или висят на тросе, с помощью которого провода можно подтянуть к лунке. У каждого мастера есть свой способ по протягиванию проводов в скрытых полостях, но это отдельная история.

Теперь самое интересное. Самая мучительная процедура, — это правильная установка подрозетника в гипсокартон. Связано это с тем, что у разных производителей подрозетников для гипсокартона (или дерева), есть ушки для надежной фиксации подрозетника за стенку перекрытия (гипсокартона, фанеры или что там у вас). В некоторых случаях из-за этих ушек порозетник не входит в подгогтовленную лунку, но эта проблема встречается не на всех подрозетниках!

Лучше всего заранее позаботиться об этом, когда покупаете подрозетники. Смотрите чтобы ушки в раскрытом состоянии, не выходили за пределы окружности самого подрозетника, например как здесь

Если все же вас угораздило купить «неправильный» подрозетник, то можно воспользоваться одной маленькой хитростью: в фанере или гипсокартоне под небольшим углом проделываются проушины (достаточно сделать их только с одной стороны), после этого подрозетник можно нормально установить. Подрозетник должен нормально влезть в лунку под углом. Главное не переборщить и не сделать лунку более большого диаметра чем наружные края подрозетника

После всех процедур фиксируем подрозетник затягивая саморезы

Какие надо подготовить инструменты

Перед тем как установить розетку, следует подготовить следующие инструменты и детали – они понадобятся в таком порядке:

  • Карандаш, маркер, уголек или что-либо, с помощью чего можно начертить на стене разметку.
  • Линейка. Для одного устройства подойдет даже обычная школьная, а если будет устанавливаться блок розеток, то желательно большая.
  • Уровень – пузырьковый или лазерный. На начальном этапе пригодится только при монтаже блока розеток.
  • Дрель с насадкой «коронка по бетону». Если нет насадки, то подойдет сверло по бетону. Некоторые режут стену болгаркой. Если стена особо прочная, то не помешает вода, которая будет охлаждать коронку.
  • Зубило и молоток – нужны для мелкой подгонки стенок отверстия.
  • Подрозетник – обеспечивает жесткое крепление устройства в стене.
  • Замазка – гипс, алебастр или цементный раствор.
  • Шпатель, который можно поместить в подрозетник.
  • Индикатор напряжения – по большому счету мог бы пригодиться и в начале, но не обойтись без него именно на этом этапе.
  • Дополнительные провода – нужны, если производится монтаж нескольких точек.
  • Нож – можно самый маленький.
  • Плоскогубцы – желательно с кусачками.
  • Розетка – ради нее все и затевается.
  • Отвертка – чаще всего крестовая, но в некоторых случаях пригодится и шлицевая – все зависит от болтов, которые надо закручивать.

Подразумевается, что перед тем как устанавливать розетку в стену, к этому месту уже проведены провода и известно какой из них фаза и где ноль с заземлением. Если нет, то придется планировать широкомасштабные работы по пробиванию в стене штроб (канавок) для проводки. Для этого придется взять напрокат штроборез, готовиться высверливать их дрелью и перфоратором или вырезать болгаркой.

Виды подрозетников

Подрозетники, независимо от конструкции, выпускаются в стандартном виде (глубина 45 мм) или в углубленной модификации (глубина 60 мм). Второй вариант позволяет использовать полость подрозетника для расключения электрической проводки.

Наружные

Розетки наружного типа используются при открытой электропроводке, особенно в помещениях с деревянной отделкой. Монтаж простой: изделие прикручивается к стене на специальную негорючую прокладку.

Внутренние

Для установки внутренней розетки потребуется специальная коробка, которая ставится в углубление в стене и закрепляется шурупами. Коробка может быть выполнена из металлов (старый способ) и пластмассы (согласно современным требованиям).

Сам процесс монтажа следующий:

  • снятие крышки с розетки, установка в коробку;
  • закрепление при помощи винтов;
  • соединение проводов;
  • установка декоративной накладки.

Затем подается электричество.

Установка подрозетника

Один из самых простых этапов — это установка подрозетников в бетон. Данный процесс несложен, но нужно помнить, что верхние края пластикового подрозетника должны находиться вровень с поверхностью бетонной стены. Недопустимо, чтобы он выпирал или же впадал на какое-то расстояние.

Перед установкой механизма нужно подготовить отверстие. Для этого подготавливаем гипсовый или цементный раствор и наносим на внутреннюю часть отверстия. Слой надо наносить не сильно толстый, а лишь для того, чтобы подрозетник надежно зафиксировался в отверстии. В подрозетник продевается вся необходимая проводка и выводится наружу. После этого он монтируется в бетонную стену и регулируется вровень с плоскостью.

Остатки цементного или гипсового раствора, которые вылезут из подрозетника во время монтажа желательно убирать не сразу, а после частичного высыхания (4–5 минут) для более надежной и прочной фиксации конструкции. Остатки раствора подравниваем шпателем, а также замазываем все оставшиеся неровности и пустоты между каркасом и стеной. Процесс полного засыхания раствора займет от 1 до 24 часов в зависимости от вида раствора и его количества.

Монтаж по стене с кафелем

Следует помнить, что кафель – довольно хрупкий материал

Если выполняется установка коробки на стену, облицованную плиткой, диаметр отверстия под розетку остаётся стандартным — 68-70 мм. Специалисты рекомендуют делать гнездо еще до укладки кафеля. Здесь предварительно наносят разметку на панель и на выбранный блок кафеля. Сначала делают гнездо в стене. Его глубину первично не делают очень большой, поскольку она увеличится за счет уложенной на клей плитки. А это дополнительные 1,5-2 см.

Кафель сверлят на полу, проложив специальный щит из дерева или гипсокартона. Для реза плитки можно использовать перфоратор с алмазной коронкой, ручную пилу или электролобзик с вольфрамовой нитью, балеринку, победитовые сверла. Самый ровный рез получается при работе высечными ножницами или насадкой на перфоратор. Перед выполнением работ керамический блок желательно замочить на час в холодной воде. Это усиливает прочность материала.

Если стена уже облицована кафелем, рез нужно делать только коронкой.

Нюансы выбора

В целом, подбирая подрозетник, надо чтобы подбирающий их человек знал, где их будут использовать – если приобретен свой подрозетник для нужного материала, то вопроса как закрепить это устройство возникнуть не должно.

Другое дело это их элементарная проверка, особенно хорошо надо проверять те, которые будут закреплять в гипсокартоне, так как там есть движущиеся детали. Даже те их них, что будут сажать на раствор должны быть целыми и без трещин. Отдельно стоит проверить болты, которым к корпусу будет прикручиваться основание розетки, а также примерить, чтобы розетка нормально фиксировалась внутри. Вообще идеальный вариант – покупка розеток и подрозетников комплектом.

Инструкция по установке подрозетника в бетон, гипсокартон и дерево

В подавляющем числе случаев подрозетник имеет пластмассовое исполнение, в оный устанавливают розетку или же выключатель внутренней установки.

По — большому счету процесс монтажа подрозетника предельно прост и не должен вызвать особых затруднений, но в зависимости от материала вашей стены: бетон, кирпич, дерево или гипсокартон, существуют небольшие нюансы по грамотной установки. Вот о них я и хочу вам подробно рассказать.

Выбираем правильный подрозетник

Перед тем как приступить к установке изделия, его нужно выбрать и приобрести. На сегодняшний день на полках специализированных магазинов вы можете найти следующие модификации:

1. Пластиковый, без специальных прижимных пластин. Предназначен для монтажа в бетонных и кирпичных стенах:

2. Все так же пластиковый, но уже с прижимными пластинами. Служит для установки в гипсокартонные и пластиковые панели:

Итак, вы определились какой тип вам нужен и приобрели необходимое количество штук. Теперь нужно подготовить инвентарь.

Готовим инструмент

Для успешной врезки нам потребуются:

— Перфоратор, либо дрель.

— Специализированная коронка по тому типу поверхности, где мы будем устанавливать подрозетник. Если таковой нет, то готовим сверло победитовое (для бетона или кирпича).

  • — Уровень и маркер.
  • — Алебастр, шпатлевка и шпатель (не нужен если у вас дерево или же гипса).
  • — молоток, зубило и долото.
  • Это все что нам может понадобиться для успешного монтажа.

Начинаем монтаж

Устанавливаем в бетоне или кирпиче

У вас бетонные либо кирпичные стены, тогда используем следующий алгоритм действий:

1. На стене отметьте с помощью маркера центр и внешний радиус подрозетника в том месте, где будет стоять ваша будущая розетка, согласно предварительно составленному плану. Причем высоту выбирайте удобную именно вам, так как согласно технической документации, высота расположения розеток подбирается исключительно удобная в конкретно вашем случае.

2. Затем используя коронку просверливаем отверстие на глубину большую чем ваш стакан на несколько миллиметров. В случае отсутствия коронки просто просверливаем отверстия по контуру начерченного круга, а затем с помощью молотка и зубила удаляем лишний бетон или кирпич.

3. Затем вставьте подрозетник и проверьте что он «сидит» в выемке нормально, при этом сразу же проделайте отверстие в нем и заведите кабель.

Все, установку подрозетника в бетон или кирпич можно считать успешно оконченной.

Монтируем в гипсокартон

Закрепить «стакан» гипсе гораздо легче. Здесь нет необходимости активно работать зубилом и молотком. Достаточно все так же разметить место установки и высверлить нишу с помощью специальной коронки.

Затем вставляем специальный стакан с крепежными пластинами и фиксируем его в нужном положении.

  1. Вот и все на этом.
  2. Монтаж в дереве
  3. Если вы все-таки решили выполнить скрытую проводку в дереве, то в этом случае вам нужно все так же использовать коронку по дереву и стамеску для извлечения лишнего дерева.

Это все что я хотел вам сказать по поводу установки подрозетника в разные типы стен. Надеюсь статья оказалась для вас полезной

Спасибо за внимание

Уважаемый Читатель, моя статья оказалась полезна и интересна?! Тогда обязательно ставь палец вверх, подписывайся на мой канал ЭНЕРГОФИКСИК и делись статьей в соц. сетях

Мне очень важно чувствовать вашу поддержку. Ведь она позволит создавать еще больше качественных материалов

Если у Вас есть вопросы или предложения, то вот моя почта: nikolayMironov87@yandex.ru

Разметка стен для установки подрозетников

Установка подрозетников в гипсокартон начинается с разметки перегородок

В этом поможет предварительно составленная схема монтажа электропроводки, здесь особое внимание следует уделить расстояниям до пола и ближайшей стены. Данные параметры рассчитывают так: высота берётся от пола до центра изделия, расстояние до стен определяется от центральной части группы подрозетников

Если при расчёте учитываются другие ориентиры, об этом должны быть соответствующие отметки в схеме. Например: расстояние до стены рассчитано не от центра, а от края рамки.

Чтобы максимально осветить процедуру разметки, разберём процесс на примере монтажа блока из четырёх подрозетников фирмы Schneider Electric. Отметим, что приведённая схема актуальна и для продукции других производителей.

Для начала отмечаем горизонтальную линию, на необходимой высоте от уровня пола. Для этого используем рулетку и простой карандаш. Затем определяем место посадки подрозетников, при этом нужно учитывать симметричное расположение конструкции относительно всех участков стены.

Теперь от центральной части первого подрозетника отступаем 71 миллиметр и отмечаем центр второй коробки, и так далее, через равные промежутки.

Конечно, если Вам необходимо установить один подрозетник то здесь просто необходимо в нужном месте и на нужно высоте обозначить на стене точку где необходимо установить коробку. Данная точка будет являться центром будущей розетки или выключателя.

Обратите внимание на один важный нюанс: расстояние между центрами подрозетников должно быть ровно 71 миллиметр, без исключений и погрешностей. В противном случае, могут возникнуть проблемы с установкой накладной рамки: конструкция может не зайти, или наоборот оставит зазоры

Кроме того, необходимо учитывать местоположение металлических профилей, которые служат опорой для гипсокартонных листов. Иначе при высверливании отверстия, можно повредить профиль, что сделает перегородку менее устойчивой.

После проделанных манипуляций, у нас на стене появились четыре точки, которые определяют центральную часть подрозетников. Теперь можно приступать к высверливанию отверстий.

Установка коробки под розетку в бетон, кирпич, газосиликат.

Для того что бы установить подрозетник, необходимо сделать отверстие под него при помощи перфоратора или дрели и специальной коронки (на рисунке снизу).

Рекомендую покупать коронку диаметром 68 мм. Или 70 миллиметров, рассчитанную на бетон  SDS-plus. Она подойдет для всех видов стен, в отличии от коронки для кирпича, которая предназначена только для сверления в нетвердых строительных материалах.

Перед сверлением необходимо сделать разметку при помощи рулетки и карандаша- Я просто отмечаю центра под сверло коронки по всей квартире на одинаковом расстоянии от пола, если он ровный.

Запомните, что при сверлении коронкой- перфоратор или ударную дрель необходимо переключить только в режим сверления, а не комбинированный с долблением.

Если необходимо вмазать одну или несколько коробок, тогда можно обойтись и без коронок и под них насверлить сверлом отверстий и выбить нужных размеров нишу по обведенному контуру. В этом случае разметка производится обрисовкой контура подрозетника с небольшим запасом. А по бокам выбитых отверстий Я во всех комнатах на одинаковом расстоянии от пола провожу по уровню центр розеток или выключателей. Этими метками Я руководствуюсь при последующем вмазывании монтажных коробок.

Если необходимо установить не одиночную розетку, а например блок состоящий из 2, 3 или 4 электрических розеток или в комбинации с телефонными, ТВ или компьютерными, тогда необходимо купить специально предназначенный для этого цельный двойной, тройной или четверной блок коробок (примеры  на картинке снизу.)

Я на работе чаще всего использую одиночные монтажные коробки (сверху на картинке слева), которые можно составлять в блоки при помощи вставки одного в пазы другого. Но тем кто не является профессиональным электриком так делать Я не рекомендую, потому что без опыта очень тяжело вмазать такие блоки, потому что они выгибаются. Берите цельный блок под несколько мест, поверьте это значительно упрощает процесс и позволит быстро и ровно вмазать!

После того как отверстие готово, проверяем что бы монтажная коробка в него свободно помещалась, пряталась заподлицо стены. Выбиваем сбоку или на задней стенке отверстие и заводим в него кабель или провода.

Берем и разводим гипсовую или алебастровую смесь на несколько мест вмазывания или один блок, потому что эти смеси быстро сохнут. Я в своей практике, когда требуется замазывать большое количество коробок развожу в ведерке плиточный клей или гипсовую штукатурку  ROTBAND (Ротбанд), которые не засыхают до часа. А это позволяет на одном замесе вмазать не один десяток подрозетников.

Перед тем как заполнить отверстие раствором- смочите его водой. Затем в наполненное отверстие вдавливается коробка, которая должна встать по уровню стены.

Здесь главное учитывать, что ее лучше чуть глубже утопить, чем если бы она торчала хоть на миллиметр

Это важно соблюдать для того, что бы розетка плотно затем при установке прилегала к стене. Кроме того следите за тем чтобы, отверстия под саморезы или места под раздвижные лапки, при помощи которых крепиться розетка или выключатель были по вертикальному или горизонтальному уровню, а иначе они криво станут при последующей установке

Небольшой перекос легко выравнивается, а вот большой- нет.

Излишки смеси убираем шпателем. Ждем засыхания раствора и после окончания отделки переходим к установке и подключению розеток или выключателей.

Что делать, если в стене арматура

Иногда даже несложный процесс высверливания отверстия для подрозетника осложняется наличием в стене укрепляющей арматуры. План действий при этом таков:

  • Тонкую армирующую решётку диаметром до 5 мм вырубают сверлом перфоратора либо выдалбливают зубилом. Делать это нужно аккуратно, но чётко по краям обрешётки.
  • Толстые крепежи (от 10 мм) желательно обойти ещё на этапе выбора места для розетки. В крайнем случае перебить арматуру допускается с помощью сверла по металлу, которым в решётке делают сквозное отверстие. Ослабленный элемент выбивают зубилом и молотком, отгибают плоскогубцами.

Подключение проводки

Самая ответственная часть всей работы – подключить надо всего два или три провода (в зависимости от наличия заземления), но сделать это без ошибок.

Первым делом с помощью индикаторной отвертки следует убедиться, что проводка обесточена. Одна или две минуты, потраченные на отключение автоматического выключателя и проверку наличия напряжения, сделают работу гораздо комфортнее и безопаснее.

Зачистка проводов. С концов жил надо снять по 1,5-2 см изоляции. Далее оголенный кусочек загибается кольцом, а если это многожильный, то его еще можно разделить надвое, чтобы кончики проводов приобрели форму буквы «V».

Подключение проводов. На розетке есть всего две клеммы токоведущих контактов и третья для заземления. Все они зажимаются болтами и вставить провода больше просто некуда. Если используется проводка с правильной цветовой маркировкой, то желто-зеленый провод идет на контакт заземления (он «висит» на пластине с «усами», торчащими вперед), синий на ноль и оставшийся на фазу (может быть любого другого цвета)

Заземление обязательно надо подключать к предназначенному для нее контакту, а фазу с нолем к оставшимся – неважно в каком порядке

Блок розеток подключается шлейфом или звездой. В первом случае к контактам одной розетки приходят провода от предыдущей и тут же уходят на следующую. Во втором – провода от каждой розетки идут в общую «точку сбора» и там соединяются – фаза к фазе, ноль к нолю. При этом надо учитывать, что ПУЭ запрещают подключение заземления шлейфом – так можно подсоединить фазу и ноль, а «землю» надо вести обязательно звездой.
