Как установить розетку в стене из гипсокартона

Встраивание подрозетника в бетон

Лучшим способом для закрепление подрозетников, является встраивание их в лунку, с помощью алебсатра или ротбанда. Небольшой лайфхак, — чтобы раствор не застывал слишком быстро и не нужно было ждать сутки — необходимо алебастр смешать с ротбандом.

В начале, с помощью пылесоса удаляем всю пыль из отверстия, смачиваем (грунтуем) лунку водой. И только после этого, маленьким шпателем наносим раствор, размазывая его по внутренним стенкам лунки. Раствор должен быть достаточно густым, чтобы не вытекать из лунок

Важно понимать, что площадь соприкосновения раствора с подрозетником, должна быть максимальной! Плюс ко всему обмажьте смесью сами подрозетники. Раствор будет обволакивать подрозетник со всех сторон, и хорошо схватываться с основанием стены, только тогда можно сказать, что подрозетник установлен качественно!

Большим шпателем, убираем излишки раствора, одновременно выравнивая поверхность стены. Перед этой процедурой необходимо вытащить или вкрутить вглубь все саморезы подрозетника.

Закладка кабеля в подрозетник. Лучше всего закладывать кабель уже в установленный подрозетник, окошки для кабеля легко выбиваются отверткой, а каналы для протаскивания кабеля между подрозетниками, лучше сделать заранее. Когда раствор подстынет, можно спокойно вставлять кабель в заранее проделанные отверстия или углубления.

Если у вас нету столько времени и кабель нужно вмазывать вместе с подрозетником, постарайтесь максимально точно выровнять подрозетники. Заводить кабель можно в любое отверстие, но лучше не использовать для этого боковые окошки, чтобы не возникло трудностей с последующей установкой розеток.

Самостоятельная установка подрозетников в гипсокартон

В современном строительстве часто используются ГКЛ – гипсокартонные листы. Данный материал применяется для монтажа пустотелых стен и межкомнатных перегородок. Соответственно изменилась и схема установки электромонтажного оборудования. В частности дополнительной фурнитуры для электрических розеток и выключателей.

Раньше, эти элементы монтировались в стену, для этого установочная коробка вставлялся в проштроблённое отверстие, где фиксировалась раствором. Для полых конструкций такой вариант не подходит, поэтому на рынке появились специальные подрозетники, предназначенные для гипсокартона.

Отметим, что подрозетник является обязательным элементом при монтаже электрооборудования. Он применяется для установки розеток, выключателей, диммеров, терморегуляторов. Кроме того в них может выполняться распайка электропроводки

Рабочий процесс интуитивно понятен, однако, имеются определённые нюансы, которые будет полезно знать домашнему мастеру. Сразу уточним, что дорогостоящего оборудования или специальных навыков для установки подрозетников в гипсокартон не требуется.

Рад приветствовать Вас друзья на блоге «Электрик в доме». В сегодняшнем выпуске подробно разберем тему, как установить подрозетник в гипсокартон.

Размеры подрозетников для гипсокартона

Прежде чем приступать к описанию процесса монтажа, имеет смысл разобраться в особенностях продукции. Сразу отметим, что обычный подрозетник не подойдёт для установки в гипсокартонные перегородки, здесь применяется только определённый вид продукции, предназначенный для таких случаев. Среди зарекомендовавших себя производителей, можно выделить такие бренды:

Данная продукция классифицируется по глубине посадки и внешнему диаметру. Эти параметры маркируются как H и d2 соответственно. Стандартный диаметр подрозетника для гипсокартона – 68 мм. Помимо этого, в продаже имеются модели с внешним диаметром 60, 64, 65, 70 и 75 миллиметров.

Если говорить о глубине посадки, то здесь можно встретить такие размеры: 40, 42, 45, 60 и 62 миллиметра

Выбираются подрозетники индивидуально, в зависимости от места монтажа. Если есть возможность, и толщина перегородки позволяет, рекомендуем выбирать модели с глубиной посадки 60-62 мм. Такие конструкции гораздо удобнее при расключении проводки, особенно если схема исключает установку распределительных коробок. В этом случае, провода расключаются в подрозетнике, поэтому каждый лишний миллиметр будет играть решающую роль.

Кроме того, в изделиях с большой глубиной посадки намного проще выполнить соединение проводов и монтаж электрооборудования.

В сегодняшней статье для примера я буду использовать подрозетники для гипсокартона Schneider Electric модификации IMT35150. Данные изделия обладают стандартным внешним диаметром (68 мм), глубина посадки составляет 45 миллиметров.

Корпус подрозетника Schneider Electric IMT35150 выполнен из негорючего пластика. Здесь используется комбинированный материал полипропилен + антипирен, который способен выдерживать температуру до 850°C. Корпус достаточно прочный, оснащён широким передним кантом. Имеются заглушки различного диаметра, предназначенные для ввода проводов любого сечения.

Для фиксации подрозетника в перегородке, используются две металлические лапки. Использование металлических фиксаторов обеспечивает большую площадь сцепления с поверхностью, гипсокартонное покрытие при этом не повреждается. Для фиксации лапок, применяются винтовые саморезы, которые при закручивании, надёжно прижимают коробку к поверхности.

Для разнообразия рассмотрим еще польские подрозетники для гипсокартона фирмы Pawbol Euproduct. Пластик на ощупь очень плотный и надежный. Только здесь используются тонкие металлические лапки

Особенности выбора розеток, подрозетников

Успешное выполнение монтажных работ зависит от правильного подбора всего необходимого – самих розеток и выключателей, а также специальных пластиковых монтажных коробок – подрозетников (эти элементы закрепляются в отверстие, проделанное в стене, а уже в них устанавливаются розетки).

Подрозетники, выпускаемые для установки в отверстия гипсокартонных стен отличаются от устанавливаемых в бетонные и кирпичные.

Их особенность заключается в наличии специальных прижимных лапок, установленных на винтах.

Вращая эти винты можно эти лапки перемещать вдоль корпуса подрозетника.

Что касается розеток и выключателей, то производители сейчас их выпускают по единому стандарту относительно размеров внутренней части, которая будет размещаться в монтажной коробке.

И все же, приобретая все необходимые элементы, следует проверить их совместимость.

Как и когда делать отверстия в ГКЛ

Необходимо заранее точно знать, куда подведены силовые кабели. Можно заблаговременно на листе гипсокартона сделать пометки, чтобы потом знать, где делать отверстие. Лучше всего ставить крестик, который будет обозначать центр будущего отверстия.

Перед тем, как установить блок розеток в гипсокартон, нужно усвоить важное правило – между центрами отверстий для них необходимо делать расстояние 72 мм. Розетки будут установлены в ряд так, чтобы плотно прилегать друг к дружке

Дрель со специальной коронкой быстро и аккуратно высверлит необходимое отверстие. Нужно держать инструмент ровно и перпендикулярно к стене из гипсокартона. Однако есть некоторые нюансы. Эта схема хороша, если речь идет о межкомнатных перегородках, ведь в них за счет каркаса достаточно места, чтобы уместился подрозетник.

Профиля на уровне розетки быть не должно

Обычно установочной глубиной для подрозетника считается 45 мм. Если сделанный каркас для гипсокартона вышел очень маленький, то установка будет невозможной без сверления стены. Радует, что чаще всего люди уже делают правильные каркасы из металлических профилей, чтобы не приходилось долбить стену. Если профиля не использовались (применялся клей или пена для монтажа ГКЛ), то придется штробить гипсокартон, чтобы провести провода. В этом случае процесс ничем не будет отличаться от установки розетки в обычную стену.

Вот как сделать отверстие в гипсокартоне под розетку

Отверстие можно делать не только при помощи коронки. При помощи циркуля на листе рисуется круг, обозначающий место для отверстия. Потом дрелью с обычным сверлом делаются отверстия по внутренней границе круга. Далее ножом аккуратно вырезается сердцевина, а выступы подравниваются всё тем же ножом. Отверстие выйдет немного корявое. Однако не нужно покупать коронку, а все неровности будут скрыты розеткой.

Установка подрозетников в гипсокартон с таким простым отверстием не вызовет дополнительных проблем. Фиксация будет успешной, если отверстия получится нужного диаметра, несмотря на то, что круг не идеальный.

Вне зависимости от того, как делалось отверстие, необходимо ножом снять фаску по окружности. Стакан должен плотно зайти в отверстие, а не торчать из него.

Популярность гипсокартона

Сейчас очень часто для внутренней отделки и выравнивания стен помещений, создания перегородок используются гипсокартонные листы.

Этот материал значительно облегчает отделочные работы, обладает достаточно большим списком положительных качеств, за что и получил широкое распространение.

После закрепления листов гипсокартона приходит время выполнения следующего этапа работ, относящегося к электрификационной части, — установке в стенах розеток и выключателей.

Работы по монтажу их не являются сложными, поэтому их вполне реально выполнить и самостоятельно, ни прибегая к помощи кого-либо.

Виды и характеристики подрозетников

Современные розетки и по виду, и по способу монтажа значительно отличаются от тех, которые ставились в домах советской эпохи.

Если раньше они просто вмуровывались в стену без возможности замены, то сегодня и установить их, и при необходимости поменять розетку, не представляет особой сложности.

И все это благодаря подрозетнику, который, по сути, является коробкой, надежно удерживающей в своих недрах розетку и одновременно обеспечивающей ее пожарную безопасность.

Подрозетники бывают разной формы и размеров, отличаются материалами изготовления и способом установки, поэтому прежде чем купить, необходимо разобраться с их видами.

Выбираем подрозетник по материалу стен

Основным критерием выбора является материал стен, в которые будет производиться монтаж подрозетников.

По этому признаку существует следующая классификация коробок:

  • конструкции, предназначенные для установки в стены, выполненные из твердых материалов: бетона, железобетона, газобетона, кирпича;
  • стаканы для стен из композитных материалов: гипсокартона, плит из пластика, ДСП, фанеры и других.

В первом случае подрозетник представляет собой круглый стакан, на котором отсутствуют какие-либо дополнительные элементы. Он фиксируется в стене при помощи строительного раствора.

В его стенках или днище имеются монтажные отверстия для подвода электропроводки. При установке подрозетника, достаточно удалить перемычки и выдавить заглушку.

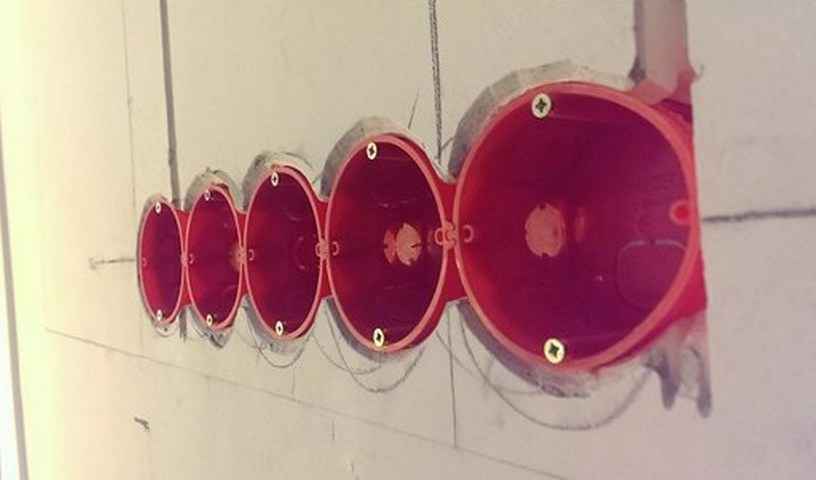

Для монтажа нескольких, расположенных рядом розеток, можно воспользоваться стаканами, сбоку которых находится крепежный механизм. Подрозетники присоединяются друг к другу с помощью специальных пазов и объединяются в блоки.

В коробках для гипсокартона имеются специальные прижимные пластиковые или металлические лапки, предназначенных для закрепления элементов в полых стенах. Зажимы крепятся на винтах, которые вращаясь, регулируют их положение.

Какой формы выпускаются изделия?

Наибольшее распространение приобрели подрозетники круглой формы. Для них очень просто сделать отверстие в стене при помощи разнообразных приспособлений.

Круглые стаканы можно использовать как для монтажа одиночной розетки или выключателя, так и объединять их в группы, присоединяя друг к другу посредством стыковочных узлов.

Квадратные коробки хоть используются не так часто, но имеют определенные преимущества. Их объем гораздо больше, благодаря чему в них можно спрятать много проводов.

Зачастую их применяют для монтажа элементов системы «умный дом». Есть одиночные и групповые подрозетники квадратной формы, рассчитанные на установку до пяти розеток.

В продаже встречаются и овальные коробки, которые, так же как и квадратные, имеют большое внутреннее пространство. Они удобны тем, что в них можно сразу подключить двойную розетку. Все описанные выше изделия монтируются в стены и используются для проведения скрытой проводки.

Существует еще один вид монтажных коробок, которые стоят несколько особняком – пластиковые накладки или по-другому мультибоксы, предназначенные для открытой установки на плинтус. Они рассчитаны для одной или нескольких розеток и обычно имеют квадратную форму.

Наружные подрозетники имеют две модификации – конструкции с установкой до середины плинтуса или до пола. Поскольку мультибоксы монтируются сверху плинтуса, их отличительной особенностью является эстетическая привлекательность и оригинальный дизайн.

Размер установочных коробок

Важным параметром подрозетников являются их размеры, которые подбираются исходя из конкретных условий установки. Вилка размеров по диаметру составляет 60-70 мм, по глубине – 25-80 мм.

Стандартные конструкции имеют внешние габариты 45 х 68 мм, при этом нужно учитывать, что внутренняя глубина в этом случае будет 40, а диаметр 65 мм.

Стаканы увеличенных размеров, глубина которых составляет порядка 80 мм, целесообразно применять тогда, когда в электропроводке отсутствует распределительная коробка, а ее функции выполняет сам подрозетник. Что касается квадратных изделий, то, как правило, они имеют размер 70х70 или 60х60 мм.

Материал изготовления монтажных коробок

Самыми популярными являются подрозетники, изготовленные из негорючего пластика. Их можно устанавливать в бетонные стены и конструкции из композитных материалов.

Существуют также металлические коробки, которые в прежние времена применялись повсеместно, но сегодня их практически вытеснили пластиковые изделия.

Подрозетники из металла устанавливаются, как правило, при монтаже электрической проводки в деревянных домах. Они изготавливаются из оцинкованного или цветного металла и не поддаются сварке, поэтому соединение с металлической трубой производится методом пайки.

Монтаж, или как установить розетку в стене из гипсокартона

Следующим этапом мы подходим к монтажу.

Алгоритм того, как устанавливается коробка под розетку для гипсокартона, выглядит следующим образом:

  • вводим кабель в каждый подрозетник (если их несколько). Проще это осуществить с использованием
  • колпачка для безопасного скручивания проводов;
  • фиксируем, с использованием уровня, первый монтажный блок, затем последующие.
  • Выключатели устанавливаются аналогично. Главное – сколько розеток, выключателей, столько и проводов.
  • После установки подрозетников производится полный монтаж розеток и выключателей, то есть происходит подключение электричества к ним.
  • Необходимо отключить электричество во входном щитке. Убедиться в отсутствии тока можно при помощи индикатора. Это обеспечит отсутствие возможного удара тока.
  • Провода – соответственно, ноль (синий, обозначение N), фаза (обычно коричневого цвета обозначение L), заземление (желтого или зеленого цвета, обозначение PE) — проводятся в соответствующие клеммы в корпусе. Нужно хорошо натянуть провода, иначе пластик может расплавиться после подключения.
  • Далее производится их монтирование в отверстие и фиксация при помощи винтов.

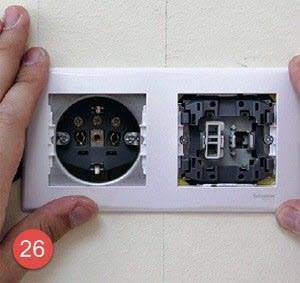

  • Последним этапом является установка рамки и декоративной крышки. Это не составит большого труда и новичку.

Установить розетку на гипсокартон просто

Пройдем по этапам установки розетки на гипсокартон.

  • Просверлить отверстия для подрозетника;
  • Вывести, заранее проложенные кабели в просверленные отверстия;
  • В подрозетниках выломать перфорированные дырки для кабелей;
  • Установить подрозетники в заранее просверленные отверстия и вывести в них электрокабели;
  • Если ставите две и более розетки, нужно заложить между подрозетниками перемычки;
  • Конец кабеля, торчащий из коробки не должен превышать 12 см по длине. Снимите изоляцию с кабеля на 10 см. Зачистите концы жил кабеля на 5 мм;
  • Подключите кабель к клеммам розетки. Соблюдайте единую цветность проводов для всех розеток комнаты. Желтую жилу, обязательно подключаем к земле. Фазную и нулевую жилы подключаем, например, так: синюю жилу на правую клемму розетки, коричневую жилу на левую клемму розетки;
  • Винты клемм заворачивайте надежно с повторным подворачиванием;
  • Открутите в подрозетниках монтажные винты, которые стоят по его краям;
  • После подключения проводов, расправьте их и вставьте розетку в подрозетник. Вставляете розетки так, чтобы попасть монтажными винтами с отверстия на каркасе розетки. Поверните розетки горизонтально и закрутите монтажные винты;
  • Для дополнительного крепления закрутите винты распорных «усов» розетки. Они раздвинутся и закрепятся за стенки подрозетника;
  • Завершается установка розетки установкой защитной крышки и декоративного обрамления.

Монтирование розетки

Убедившись с помощью индикаторной отвертки, что электричество отключено, можно приступать к монтажу изделия. Вначале следует подготовить провода. Если концы слишком длинные, надо их укоротить (до 10 см). Кончики проводов следует зачистить от изоляции (0,5 см). После действия будут такими:

  1. Снять декоративную часть с внешней стороны изделия, отложить.
  2. Ослабить на контактах розетки болты крепежа.
  3. Вставить розетку в подрозетник, не фиксировать.

Подключение проводов

На внутренней стороне изделия можно увидеть 3 клеммы — фазу, ноль, заземление. Они подключаются к соответствующим кабелям трехжильной проводки квартиры. Провода различаются по цвету: фаза черная, красная, коричневая, заземление всегда желто-зеленое, ноль белый, бело-голубой. Иногда встречается четвертая клемма розеток — приспособление дублирует провод «земля» для более комфортного соединения.

Для подключения нужно вставить в клеммы очищенные кончики проводов, закрепить их винтами

Очень важно не перепутать провода, ведь это приведет к короткому замыканию. Если места для заземления нет, что встречается в старых домах и на дачах, то провод «земля» следует заизолировать и упрятать его в коробку

После можно жестко зафиксировать все крепежные элементы, установить розетку с подрозетником в ровное положение. В окончание работы нужно поставить лицевую панель изделия и защелкнуть ее.

Что делать с алюминиевой проводкой

В старых домах вся проводка сделана из алюминия. Зачастую такие жилы обламываются, поэтому при попытке вставить новую розетку в уже имеющийся в стене подрозетник не получается подсоединиться. В этом случае потребуется нарастить провод. Использование обыкновенной скрутки недопустимо. Для выхода из ситуации можно применить специальные клееные колодки. Это даст возможность осуществлять наращивание медными проводами, что исключает окисление между двумя разными металлами. Добавив пару проводков по 10-15 см, можно подключить розетку.

Наращивание проводов

Установка силовых розеток для мощных потребителей

Если возникает необходимость запитать мощную электроплиту, духовой шкаф или прочее оборудование, то нужно не только выбрать силовую розетку, но и кабель большого сечения. Его пропускная способность должна соответствовать параметру потребления электроприбора. Провод для такого оборудования не должен иметь на своем пути скруток. Он не присоединяется к распаечной коробкам, а ведется напрямую к электрощитку. Это является обязательным правилом пожарной безопасности.

Как установить подрозетник в гипсокартон

Чтобы установить подрозетник в гипсокартонную стену понадобятся:

  • Коронка по гипсокартону на 68 мм;
  • Отвертка;
  • Строительный нож.

Первый вариант установки подрозетника в гипсокартон подходит для стен с тепло и звукоизоляционным материалом. При осуществлении данного способа монтажа подрозетника можно отказаться от каких-либо дополнительных способов фиксации, используя только специальные распоры в самом подрозетнике.

Для этого необходимо:

  • Сделать разметку в стене из гипсокартона и просверлить отверстие, которое не должно попасть в перемычку или стойку каркаса. Разметка делается только по горизонтали;
  • Перед монтажом распоры подрозетника следует ослабить. Также потребуется избавиться от перфорации, чтобы открыть проход для проводов;
  • Концы проводов заводятся в отверстие, а сам подрозетник устанавливается в стену. При этом для его фиксации вполне достаточно будет затянуть винты распоров;
  • После установки подрозетника в гипсокартон, останется лишь подрезать конец проводов на 15 см.

В том случае если стена зашита гипсокартоном только с одной стороны, для установки подрозетников используем следующий вариант:

  • Воспользуемся несколькими кусками гипсокартона в качестве подкладки;
  • Усилим стену в месте установки гипсокартона слоем алебастра.

Также можно воспользоваться и защищённым способом установки подрозетника. Для этого в стене необходимо сделать небольшой короб из гипсокартона, размеры которого 10х10 см. Данный способ установки подрозетников в гипсокартон нестандартный и технологически сложный в исполнении.

Чтобы не возникло каких-либо сложностей с установкой подрозетников, лучше всего придерживаться существующих технологий.

Протягивание кабеля под уже закрепленным гипсокартоном

Если отделочный материал зафиксирован к каркасу, то в такой ситуации есть вероятность, что достаточно будет выполнения лишь частичного демонтажа, поскольку чаще всего цельного листа не хватает для обшивки стены на всю высоту и помимо него осуществляется установка подрезанного куска, который и предстоит сначала отыскать, а затем открутить.

Найти профили крепления можно посредством металлоискателя или мощного магнита, что позволяет выяснить отличающуюся дистанцию между ними. Кроме этого определить зафиксированную заготовку с меньшими габаритами удается при помощи простукивания, в ходе которого она издает более громкий звук.

После снятия таких листов происходит возникновение ниши, позволяющей без особых трудностей произвести прокладывание гофрированной трубы с наличием электрического провода. Далее в требуемом месте в гипсокартоне необходимо совершить проделывание отверстия для розетки или выключателя в соответствии с ее габаритами и демонтированной частью отделочного материала, после чего можно приступать к подключению.

Стать преградой в процессе протягивания кабеля способен поперечный профиль, из-за чего приходится прибегать к другому способу, который также можно изначально использовать, исключив потребность в демонтаже гипсокартонных листов. В этом случае действия надо осуществлять следующим образом:

  1. Первым делом требуется взять нитку и гайку, имеющую крупный вес.
  2. Дальше в месте, где планируется установка дополнительной розетки или выключателя необходимо проделать круглое отверстие.
  3. Если потолок еще не обшит ГКЛ или на нем не было смонтировано натяжное полотно, то над новой выполненной окружностью следует начать опускать нитку с привязанной гайкой. В результате она должна опуститься до уровня совершенного в стене отверстия.
  4. На следующем этапе к верхнему краю нитки посредством изоленты необходимо произвести закрепление провода.
  5. Далее снизу следует тянуть нитку до того момента, пока электрический кабель не покажется снаружи, после чего надо прекратить его движение.

Способ является достаточно простым, ввиду чего особых сложностей при выполнении работ не должно возникнуть. Если же потолок уже установлен, то во избежание порчи отделки на верхней части стены провод можно провести снизу из области, где находится напольный плинтус. Первоначально нужно проделать отверстие для розетки или выключателя. Дальше в месте, через которое будет совершаться протягивание кабеля, требуется произвести демонтаж плинтуса.

Теперь, как и в предыдущем случае в проделанную окружность надо опустить нитку с гайкой, которую необходимо вытянуть из отверстия внизу, что выбрано для вывода провода. Следом его нужно закрепить к нити и выполнить ее подтягивание наверх. Дальнейшие действия по установке подрозетника надо совершать тем же образом, а в завершение вводный провод требуется протянуть под напольным плинтусом до распределительной коробки.

Обратите внимание! Во избежание повреждения нового электрического кабеля при проведении последующего ремонта в начальном чертеже по прокладыванию проводки нужно не забыть добавить его местоположение.

После выяснения как протянуть провод под гипсокартоном на стене следует выбрать оптимальный для себя способ его прокладывания, обзавестись требуемыми материалами и инструментами, а затем приступать к осуществлению работ своими руками, соблюдая последовательность действий и сопутствующие нюансы, позволяющие исключить ряд возможных ошибок.

Видео:

Вас может заинтересовать:

Как установить порог в ванной комнате из древесины и бетона

Как заделать швы между плиткой в ванной комнате: выбор и нанесение смеси

Какой краской красить потолок в ванной комнате: оптимальные смеси для выполнения этой задачи

Подготовительные работы

Как в гипсокартоне сделать розетку? Конструкция гипсокартонных стен позволяет монтировать практически любые виды розеток, как одинарных, так и с двумя и более секциями. Однако классическим способом установку выполнить не удастся. Для этих целей потребуется специальный подрозетник для гипсокартона. Он должен быть пожаробезопасным, поскольку гипсокартонные листы относятся к легковоспламеняющимся материалам. С помощью подрозетника установка розеток и выключателей в гипсокартон существенно облегчается.

Точка, где электрический ток выходит через розетку, считается наиболее опасным элементом всей конструкции. Поэтому для изготовления таких подрозетников используется самозатухающая пластмасса. Если розетка нагреется во время работы, выделяемое тепло не перейдет на гипсокартон. За счет этого обеспечивается противопожарная защита.

Выбирать подрозетник необходимо с учетом расположения гипсокартонных листов относительно стены. Для наиболее эффективного решения задачи, как поставить розетку в гипсокартон потребуется индивидуальный выбор, особенно, если выбранные листы смонтированы вплотную к стене. В каждом подрозетнике имеются прижимающие лапки, раздвигающиеся с помощью винтов. При покупке желательно проверить их работоспособность. Конфигурация и размеры подрозетников, отличаются от стандартных моделей, применяемых для обычных стен. Существуют различия между установочными коробками различного предназначения. Типовые подрозетники монтируются внутрь стены в заранее просверленное углубление и затем фиксируются с помощью раствора. Модели, предназначенные для установки в гипсокартон, устанавливаются в отверстие, после чего они прижимаются к внутренней стороне обшивки крепежными лепестками, продвигающимися по винтовой резьбе. После этого розетка в гипсокартоне оказывается надежно закрепленной.

Особенности электромонтажных работ

Прежде чем рассказать о прокладке проводки под гипсокартоном, обратимся к ПУЭ, что в нём об этом сказано? В пункте 2.1.4 (Глава 2.1 ПУЭ) даны определения скрытой и открытой проводки:

  1. Открытая электропроводка — проложенная по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т.п…
  2. Скрытая электропроводка — проложенная внутри конструктивных элементов зданий и сооружений (в стенах, полах, фундаментах, перекрытиях), а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т. п.

При скрытой электропроводке применяются следующие способы прокладки проводов и кабелей: в трубах, гибких металлических рукавах, коробах, замкнутых каналах и пустотах строительных конструкций.

В нашем случае если мы прокладываем кабель по потолку или по стене, который мы зашьем гипсокартоном, то и выделим из этого пункта следующее: «…проложенная внутри конструктивных элементов зданий и сооружений…» и «…пустотах строительных конструкций …». Отсюда делаем вывод, что такая проводка является скрытой.

Одним из основных пунктов ПУЭ который описывает правила прокладки проводки под гипсокартонном это п. 7.1.38:

«7.1.38. Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять:

  • за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах;
  • за потолками и в перегородках из негорючих материалов* — в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.»

Гипсокартон является негорючим материалом, не распространяет горение, но не обладает локализационной способностью, пример проверки горючести вы можете посмотреть на следующем видео:

Если черновой потолок оштукатурен или это бетонная плита – то проводку можно прокладывать непосредственно по нему, а если потолок выполнен из сгораемого материала, например дерева, то обязательна прокладка в сплошных металлических трубах (не металлических гофрах или металлорукавах, так как они не обладают локализационной способностью. Или в ПВХ-трубах или открыто при условии, что расстояние в свету от кабеля с оболочкой из сгораемых материалов до сгораемой конструкции будет не меньше 10 мм (ПУЭ 2.1.37.).

В результате проводка под гипсокартоном должна быть проложена в гофрированных трубах – этот способ подходит для всех перечисленных случаях и более того выполняется требования сменяемости проводки приведенное в ПУЭ п. 7.1.37. Кабель используйте ВВГнг-LS – по ПУЭ он классифицируется как кабель с оболочкой из несгораемых или трудносгораемых материалов. Тогда согласно табл 2.1.3 ПУЭ – его можно прокладывать по любым поверхностям непосредственно.

К сведению, согласно техническим характеристикам продукции большинства производителей ПВХ-гофротрубы – она не поддерживает горение при проверке раскаленной до 650 градусов Цельсия проволокой.

Соединения выполнять в распределительных коробках, но согласно ПУЭ п. 2.1.23 – соединения должны быть доступны для обслуживания и ремонта. Если мы зашьем стены или потолок гипсокартоном – они станут не доступны. В этом случае можно делать соединения с помощью сварки или опрессовки. Согласно ГОСТ 50571.5.52-2011 п. 526.3, разрешается делать такие соединения недоступными для периодического осмотра и ремонта.

Проблема, с которой могут столкнуться электрики-новички – протягивание кабеля через гофру. Рекомендуем сразу же просмотреть видео пример, в котором предоставлена простейшая технология протягивания провода через гофрированную трубу:

Хитрость электриков
