Учимся устанавливать солнечные батареи

Этапы монтажных работ

Итак, перед тем, как самостоятельно устанавливать панели на крыше жилого дома, Вы должны убедиться в следующем:

На основании всех этих моментов нужно первым делом самому правильно выбрать, где лучше установить систему на крыше дома. Сразу же следует отметить, что система должна находиться на южной стороне постройки, так как именно на эту область приходится максимальное количество солнечной энергии в световой день.

После того как Вы определитесь, где именно будут размещены панели (либо коллекторы), необходимо переходить к сборке рамной конструкции и установке ее на кровлю. Обязательно используйте только металлические уголки и профиля. Изготавливать каркас из бруса не рекомендуется, т.к. он быстрее потеряет свои прочностные свойства. Лучше всего использовать квадратный профиль 25*25 мм либо уголок, но на данном этапе все сугубо индивидуально – если Вы решили установить солнечную батарею большой площади, сечение профиля должно быть на порядок больше.

Полный обзор монтажных работ

Установка креплений на крыше

Отдельное внимание нужно уделить углу наклона панелей к плоскости горизонта, а иначе говоря – земной поверхности. Для каждого региона условия немного отличаются, но обычно весной рекомендуется выполнять установку солнечных батарей под углом 45 градусов, а ближе к осени 70-75

Именно поэтому нужно заблаговременно продумать конструкцию рамы, чтобы можно было вручную выбирать, под каким углом установить систему под солнцем

Обычно раму изготавливают в форме треугольной призмы и крепят к крыше с помощью болтов

Именно поэтому нужно заблаговременно продумать конструкцию рамы, чтобы можно было вручную выбирать, под каким углом установить систему под солнцем. Обычно раму изготавливают в форме треугольной призмы и крепят к крыше с помощью болтов.

Сразу же обращаем Ваше внимание на то, что на плоской крыше или на земле не нужно выполнять горизонтальную установку панелей. В зимнее время Вам придется постоянно убирать снег с поверхностью, а иначе система не будет работать

Еще одно не менее важное требование – между крышей и солнечной батареей обязательно должно быть воздушное пространство (актуально в том случае, если Вы решили установить панель без рамы на гибкую либо металлочерепицу)

Еще одно не менее важное требование – между крышей и солнечной батареей обязательно должно быть воздушное пространство (актуально в том случае, если Вы решили установить панель без рамы на гибкую либо металлочерепицу)

Если воздушное пространство будет отсутствовать, ухудшиться отвод тепла, что может в дальнейшем за короткий промежуток времени вывести систему из строя! Исключением являются крыши из шифера либо ондулина, которые благодаря волнистой структуре кровельного материала, самостоятельно обеспечат подход воздуха

Еще одно не менее важное требование – между крышей и солнечной батареей обязательно должно быть воздушное пространство (актуально в том случае, если Вы решили установить панель без рамы на гибкую либо металлочерепицу). Если воздушное пространство будет отсутствовать, ухудшиться отвод тепла, что может в дальнейшем за короткий промежуток времени вывести систему из строя! Исключением являются крыши из шифера либо ондулина, которые благодаря волнистой структуре кровельного материала, самостоятельно обеспечат подход воздуха

Ну и последний важный момент установки – солнечные батареи нужно крепить в горизонтальном положении (длинной стороной вдоль дома)

Если пренебречь данным правилом может произойти неравномерный нагрев верхней и нижней области панели, что заметно снизит эффективность использовать автономной системы электроснабжения либо отопления частного дома

Ну и последний важный момент установки – солнечные батареи нужно крепить в горизонтальном положении (длинной стороной вдоль дома). Если пренебречь данным правилом может произойти неравномерный нагрев верхней и нижней области панели, что заметно снизит эффективность использовать автономной системы электроснабжения либо отопления частного дома.

Порядок монтажа системы электроснабжения участка на мачтах и стене Вы можете на данном видео:

Как правильно установить конструкцию на столбах

Крепление панелей на стене

Вот и все, что хотелось рассказать Вам о том, как установить солнечные батареи для дома своими руками! Надеемся, что предоставленная инструкция с фотоотчетами и видеоуроками была для Вас интересной и полезной!

Также читают:

• Как меньше платить за свет легально
• Как выбрать солнечные батареи для дома
• Как сделать светодиодный прожектор своими руками
• Схемы подключения солнечных батарей

Где расположить солнечные батареи

Панели можно устанавливать только на солнечной стороне дома. На них не должны падать тени ближайших строений или деревьев.

Даже частично затенённая поверхность модуля значительно влияет на его общую эффективность.

Любая панель будет работать эффективнее, если солнечные лучи будут падать на её поверхность под углом 90 градусов. Поэтому их лучше располагать не точно по вертикали, а под наклоном. В идеале должна быть предусмотрена регулировка положения панелей, но в условиях квартиры в многоэтажном доме её будет сложно реализовать.

Также нужно подумать, где будет располагаться остальное оборудование, особенно аккумуляторы. Они боятся холодов, поэтому незастеклённый холодный балкон — точно не лучшее место. Если других вариантов нет, то стоит подумать о защитных коробах, предохраняющих аккумуляторы от влажности или же разместить их непосредственно в квартире.

Установка на балконе

Установка панелей на балконе не потребует особых разрешений в том случае, когда батарея не создает опасности и не причиняет неудобства жителям расположенных рядом квартир (но соседей уведомить всё же придётся).

Согласование с властями нужно только в том случае, когда дом является культурным достоянием или находится в историческом районе города.

Преимущество такого варианта — относительно простой монтаж и подключение, т.к. всё происходит в рамках вашего балкона. О недостатке говорили выше — много панелей так разместить не получится.

Пример балкона с солнечными панелями

Вариант на лоджии

Панели на стене

Вам придется обзавестись письменным разрешением от жителей соседних квартир в том случае, если панели будут закрывать им солнце, либо же если частично окажутся на их стене.

Важные минусы:

• Небезопасный монтаж.
• Проблемы изменения угла наклона настенных панелей.
• Вследствие чего КПД ниже, чем у батарей на крыше.
• Часто возникают недоразумения с чиновниками, которые по-разному трактуют законы о частном домохозяйстве.

Сам монтаж уже предполагает высотные работы, поэтому придётся тратиться на профессионалов. На стену обязательно крепятся алюминиевые кронштейны, на которые монтируются солнечные панели.

Пример установки солнечных батарей на стене многоквартирного дома

Так может выглядеть кронштейн

Монтаж на крыше

Монтаж панелей на крыше многоквартирного дома сопряжен с многими трудностями. Вы должны заручиться разрешениями всех жильцов и решить множество чисто юридических вопросов. Кроме того, хозяин батарей должен будет за свой счёт поддерживать в надлежащем состоянии как сами панели, так и крышу под ними.

Возможно, вам удастся добиться совместного участия соседей в проекте и в складчину покрыть панелями всю крышу. Опыт показывает, что мощная установка может сократить до 40% расходов на освещение лестничных площадок и прилегающих территорий. Из того же опыта известно, что уговорить остальных жильцов на такой подвиг практически невозможно.

Если вы решились, то идеально подойдет крыша со скатом на юг. Даже при использовании алюминиевых креплений вес получается значительный, поэтому он должен равномерно распределяться по поверхности.

Работы на крышах многоквартирных домов лучше доверить специалистам. Учитывайте дополнительную графу при составлении сметы.

Где лучше установить панели?

Первое, что необходимо сделать перед тем, как установить и подключить солнечную батарею – определиться с местом размещения агрегата.

Для установки фотоэлектрических модулей удобно использовать стационарные конструкции, выполненные из металлических профилей, либо же более модернизированные поворотные аналоги

Солнечные батареи можно размещать практически в любой хорошо освещаемой точке:

• на крыше загородного коттеджа;
• на балконе многоквартирного дома;
• на прилегающей к дому территории.

Главное – обеспечить необходимые условия для получения максимальной выработки электроэнергии. Одним из таковых является ориентация и угол наклона относительно горизонта. Так светопоглощающая поверхность агрегата должна быть направлена в южную сторону.

В идеале солнечные лучи должны падать на нее под 90°. Чтобы добиться этого эффекта, необходимо подобрать оптимальный угол уклона в зависимости от климатических условий региона. Для каждого региона этот показатель свой.

Чтобы обеспечить максимальную производительность солнечных батарей, угол наклона устройств рекомендуется менять 2-4 раза в год: 18 апреля, 24 августа, 7 октября и 5 марта

К примеру, в московском регионе угол наклона размещения поверхности солнечных батарей для летних месяцев составляет 15-20°, а в зимние месяцы изменяется до отметки в 60-70°.

Галерея изображений

Фото из

Самое популярное место для установки солнечных батарей

Расположение на вращающихся подставках

Крепление солнечных батарей на фасаде

Солнечные батареи на ограждении мансарды

При размещении солнечных батарей на прилегающей к дому территории, панели лучше приподнять над поверхностью почвы как минимум на полметра – на случай выпадения большого количества снега. Такое решение правильно и в том плане, что обеспечивает достаточное расстояние для циркуляции воздуха.

Стоит помнить, что даже небольшая тень пагубно влияет на выработку электричества агрегатом. Панели нужно размещать лишь в местах, которые не подвержены даже малейшему затенению.

Некоторые «умельцы» с целью защиты батарей устанавливают сверху панелей дополнительное стекло, но даже при видимой прозрачности стеклянная прослойка способна снизить КПД панелей на 30%

Существует несколько способов фиксации панелей:

• посредством задействования прижимных фиксаторов;
• путем болтового соединения через сквозные отверстия, расположенные в нижней части рамки.

Опорная конструкция должна быть выполнена из корозионностойких материалов. Независимо от способа монтажа в конструкцию панелей нельзя самостоятельно вносить изменения и просверливать дополнительные отверстии.

Задача домовладельца – поддерживать панели в чистом виде. Скопления на экране пыли, снега и птичьего помета как минимум на 10% уменьшает количество электроэнергии, произведенной системой.

Варианты подключения

Не возникает вопросов при подключении одной панели: к соответствующим разъемам контроллера подсоединяют минус и плюс. Если же панелей много, их можно подсоединить:

параллельно, т.е. соединим между собой одноименные клеммы и, получив на выходе напряжение 12В;

последовательно, т.е. плюс первой соединить с минусом второй, а оставшиеся минус первой и плюс второй – к контроллеру. На выходе будет 24 В.

последовательно-параллельно, т.е. использовать смешанное подключение. Подразумевает такая схема, что несколько групп батарей соединены между собой. Внутри каждой из них панели соединены параллельно, а группы – последовательно. Эта схема на выходе дает самые оптимальные характеристики.

Разобраться детальнее с подключением альтернативных источников в доме поможет видео:

Такие электростанции с помощью аккумуляторных батарей накапливают для дома заряд Солнца и сохраняют его, резервируя в аккумуляторных банках. В Америке, Японии, европейских странах применяется нередко гибридное электроснабжение.

То есть, работают две схемы, одна из которых обслуживает оборудование низковольтное, питающееся от 12 В, другая схема – отвечает за бесперебойное снабжение энергией высоковольтного оборудования, работающего от 230 В.

Как устроены солнечные батареи?

Стандартная солнечная батарея состоит из алюминиевой рамы, солнечных элементов, специального стекла, подложки, токоведущих жил и распределительной коробки.

Рис. 1 Устройство солнечной батареи

Рама панели – алюминиевая конструкция, придающая жесткость изделию и образующая основу для остальных деталей батареи. Солнечные элементы – кремниевые полупроводниковые фотоэлектрические преобразователи, выращиваемые, как правило, монокристаллическим или поликристаллическим методом. Использование полупроводниковых преобразователей дает возможность прямого, одноступенчатого преобразования энергии, что позволяет использовать солнечные батареи наиболее эффективно.

В солнечной батарее используется фотовольтаический эффект, возникающий в неоднородных полупроводниковых структурах при контакте с солнечным излучением. Неоднородность полупроводникового слоя солнечной батареи достигается легированием одного полупроводникового слоя различными примесями или соединением нескольких слоев полупроводников с различной шириной запрещенной зоны – созданием гетеропереходов. Также методом получения неоднородных кремниевых полупроводников является изменение химического состава полупроводника. Эффективность использования фотопроводника характеризуется оптическими свойствами проводника, одним из которых является фотопроводимость. Потери энергии при работе солнечных батарей связаны с несколькими процессами: частичным отражением солнечных лучей от поверхности преобразователей; прохождением части лучей, через фотопреобразователи без поглощения в них; рассеянием избыточной энергии фотонов на тепловых колебаниях решетки; внутренним сопротивлением преобразователей.

Мнения экспертов о продукции

Выбор типа солнечной станции зависит от задачи, которую необходимо решить с помощью альтернативных источников энергии.

В настоящее время наиболее широко применяются три типа солнечных электростанций:

1. Автономные. В местах, где нет подключения к центральной сети, в садах, на дачах, автономные солнечные электростанции самые востребованные, хорошо подходят для освещения и других жизненно важных электроприборов. Применение автономных солнечных станций позволяет существенно экономить финансы, на жидкое топливо для генераторов, особенно в районах с большим количеством солнечных дней.
2. Комбинированные с сетью. Если есть центральная сеть, то не нужно отказываться от нее, лучше сделать систему совместную с сетью. Автоматическая работа инвертора, входящего в состав такой станции, будет самостоятельно выбирать источник питания электрических приборов. А входящие в состав аккумуляторные батареи для солнечных батарей будут источником резервного электроснабжения, при отключениях сети.
3. Сетевые on-grid. Сетевые солнечные электростанции самые выгодные и быстро окупаемые, поскольку не имеют в составе аккумуляторных батарей и преобразование энергии происходит с высоким КПД. Более того, позволяют передавать (продавать) излишки генерируемой электроэнергии в сеть, тем самым ускоряя процесс окупаемости. Во многих странах при такой генерации с помощью возобновляемых источников для продажи электроэнергии действует «зеленый тариф». В РФ в 2019 году принят в первом чтении Федеральный закон №581324-7 «О внесении изменений в ФЗ «Об электроэнергетике» в части развития микрогенерации», который позволит реализовывать электрическую энергию, вырабатываемую альтернативными источниками, по специальному тарифу. Покупка гарантирующим поставщиком электроэнергии от объектов микрогенерации будет обязательной. Цена купли-продажи будет равна средневзвешенной нерегулируемой цене на электроэнергию на ОРЭМ. Доходы физических лиц, возникшие при реализации лишней электроэнергии, произведенной для нужд своего домохозяйства, не будут подлежать налогообложению.

Независимо от выбранного типа солнечной электростанции, стоит понимать, что для надежной и эффективной работы лучше приобретать высококачественные солнечные батареи. Несмотря на более высокую стоимость они более эффективны и долговечны. Срок службы батарей может достигать 30 и более лет. Покупатели часто задают вопрос: «Почему выработка зимой меньше?» Не нужно думать, что из-за холода батарея будет хуже работать. Негативное действие на эффективность работы оказывают осадки в виде снега, которые необходимо удалять, плюс меньшая продолжительность светового дня с высокой облачностью – именно это негативно влияет на выработку электроэнергии в зимнее время. Летом солнечная батарея генерирует меньшее напряжение, чем зимой. В жару температура на поверхности гелиопанели может достигать 50–55 °С, что снижает эффективность фотогальванических элементов.

Монтаж конструкции

Первостепенно надо определиться с местом установки – или прямо на крыше, или с использованием в качестве подставки каркаса из специальных ферм. Как крепить гибкую солнечную батарею на крышу? Её нужно закрепить болтами к профилям, что и место сэкономит и имеет эстетически привлекательный вид.

Если же решено установить панели на фермы, то необходимо:

1. Приобрести фермы. Так как они продаются в виде уголков, их потребуется самостоятельно собрать.
2. Соединить элементы каркаса болтами.
3. Определится с местом установки панелей.
4. Крепление солнечной батареи к ферме происходит посредством болтового соединения. Это следует выполнять тщательно, чтобы любые погодные условия не могли повлиять на прочность конструкции.
5. Последний этап – это подсоединение всех участников в сеть: батареи, аккумулятора, контроллера и инвертора.

Как избежать распространенных ошибок

При сборке и монтаже обратите внимание на следующие нюансы:

1. Не нужно осуществлять сборку на каркасе с задней стенкой из брусьев, так как дерево может разбухнуть и конструкция деформируется. Кроме того, брус очень утяжеляет её.
2. Нельзя использовать в качестве крышки оргстекло, так как оно перегревается и за счёт этого контакты между панелями приходят в негодность, а сама система может разгерметизироваться.
3. Соединительные клеммы – не лучший вариант объединения панелей друг с другом, так как в случае ремонта их невозможно будет разъединить — лучше пользоваться специально предназначенными для этого коннекторами.

Как соединить солнечные панели?

Схема подключения солнечных батарей для подготовленного человека не представляет заметной сложности, но для неопытных пользователей необходимы некоторые разъяснения. Необходимо знать, как производится соединение солнечных панелей между собой, как выполняется подключение солнечных батарей к остальным приборам, входящим в состав комплекта. Существуют разные варианты соединения, которые используются для получения определенных параметров выходного тока и напряжения. Схема подключения солнечных батарей загородного дома представляет собой систему соединения всех компонентов, которые, в свою очередь, так же соединяются друг с другом определенным образом. Например, необходимо знать, как соединить солнечные панели — параллельно или последовательно. Кроме того, надо выбрать тот или иной способ соединения в батарею аккумуляторов.

Схема устройства солнечной электростанции

Перед тем, как подключить солнечную батарею, необходимо выяснить ее конфигурацию. В состав солнечной электростанции, помимо солнечных модулей, входит комплект оборудования, включающий следующие приборы и устройства:

• контроллер заряда
• аккумуляторные батареи (АКБ)
• инвертор
• коммутационные приспособления, предохранители

Контроллер выполняет диспетчерские функции, переключая систему либо в режим заряда АКБ, либо на подачу питания потребителей. Аккумуляторы получают заряд и накапливают его, отдавая энергию по мере необходимости. Если напряжение батарей достигло 14 В, контроллер прекратит процесс, иначе от перезаряда АКБ выйдут из строя. Инвертор — прибор, преобразующий постоянный ток в переменный и повышающий напряжение до стандартных значений.

Как правило, весь комплект используется в полном составе. Однако, существуют и другие, упрощенные варианты комплектации. В отдельных случаях потребители, питающиеся от постоянного тока, подключают напрямую к модулям. Это возможно только в дневное время, поэтому встречается лишь у специализированных устройств.

Также есть осветительные системы на солнечных батареях, которые не нуждаются в инверторах и работают на прямом питании от аккумуляторов. Иногда из комплекта исключают инвертор, если напряжение нагрузки не превышает 12 В постоянного тока. Этот вариант также встречается не часто и используется по возможности.

Пайка и сборка панелей

Для питания потребителей используют определенное количество модулей, которые соединяются в том или ином порядке. Сначала разрабатывается схема подключения солнечных панелей, которая позволяет получить от них максимальную эффективность.

Параллельно или последовательно?

• Параллельное соединение увеличит силу тока (и мощность), оставляя напряжение неизменным.
• Последовательное соединение солнечных панелей повысит напряжение до 24 В, если соединить 2 модуля. Больше не делают, так как для аккумуляторов есть только 2 допустимых варианта — либо 12, либо 24 В.

Поэтому приходится комбинировать, добиваясь, чтобы схема подключения солнечной батареи к аккумулятору давала наиболее удачный результат.

Контактный отсек

Кроме того, надо иметь четкое представление, как соединить солнечные батареи между собой. Все модули оснащены специальным контактным отсеком, размещенным на задней стороне. Он устроен очень просто — два резьбовых зажима, отмеченные знаками «+» и «-». Пайка как таковая не требуется, поскольку монтаж производят в сложных условиях, где работа с паяльником не всегда возможна. Однако, если есть возможность сделать контакт более надежным и защитить его от окисления, никаких противопоказаний нет.

Тип провода

Для соединения обычно используют одножильный медный провод сечением 4 мм2

Важно, чтобы его изоляция была устойчива к воздействию ультрафиолета. Если этого нет, производят укладку проводов в защитный гофрированный рукав

Расположения модулей

Во время соединения следует учитывать способ расположения модулей. Если они развернуты под одинаковым углом к солнцу, то все будут работать в одинаковом режиме. Однако, иногда приходится устанавливать разнонаправленные панели. Это бывает вызвано особенным устройством крыши, или желанием обеспечить более равномерную подачу питания в течение дня.

Места для установки

При выборе места расположения солнечных батарей стоит учесть несколько важных критериев. Только потом можно определить, где лучше всего расположить модули на участке, чтобы она давали наилучший эффект. Основные рекомендации таковы:

1. Для северного полушария нужно ориентировать солнечные батареи в южную сторону, для южного – наоборот. Это идеальное положение, но если нет возможности расположить уклон строго на юг, подойдет юго-восток или юго-запад.
2. Наклон также нужно подбирать в зависимости от региона. Самый простой вариант, который советуют специалисты – угол наклона должен быть примерно равен широте, на которой расположен дом. Например, Москва находится на 55 широте, но до такого угла поднять модули получается не всегда, поэтому берется максимально возможное значение.
3. Ставить солнечные батареи можно только там, где нет тени. Если поверхность затененная, то эффективность работы будет низкой. Деревья и другие растения можно убрать, но если мешают строения, то решить проблему не получится.
4. Выбирать вариант, который удобен в обслуживании. Сами батареи не нуждаются в особом уходе, но несколько раз за сезон поверхность нужно мыть. От пыли и загрязнений эффективность снижается. Также надо обеспечить доступ ко всем соединениям и модулям, их тоже надо периодически проверять.
5. Учитывать допустимую нагрузку на крышу, если система будет располагаться там. Чаще всего проблем не возникает, так как батареи весят немного, но если стропильная система старая, а кровля не очень надежная, нужно или переделать ее, или укрепить.

Для установки выбирать скаты с южной стороны, которые не затеняются.

Есть несколько вариантов монтажа панелей, каждый из них имеет свои особенности. Лучше заранее продумать этот момент и оценить сложность реализации выбранной технологии. Используйте тот способ, который требует меньше усилий и затрат. Основные методы таковы:

1. Установка солнечных панелей на скатной крыше дома или другой постройки. Самое распространенное решение, которое позволяет сэкономить место и снижает вероятность случайного повреждения. При этом электричество поступает сразу в здание, что повышает эффективность системы. Для всех видов кровли есть готовый крепеж, поэтому с монтажом проблем не возникнет.

2. Плоские крыши. Встречаются реже, но если нужно установить солнечные батареи на такой поверхности, чаще всего делается каркас, чтобы обеспечить хотя бы небольшой угол наклона. Это повысит эффективность системы и упростит ее обслуживание.
3. Установка на стене – вариант, который используют редко из-за сложности монтажа и большой площади элементов. В этом случае надо предварительно сделать несущую систему, а на нее крепить солнечные батареи.
4. При расположении модулей на земле обычно делается каркас с подходящим углом и они устанавливаются в несколько рядов. В таком случае можно сделать систему как неподвижной, так и поворотной, чтобы подстраиваться под солнце, это увеличит эффективность выработки электроэнергии.

Место для инвертора

Это оборудование преобразует постоянный ток от солнечных батарей в переменный, который используют все бытовые приборы. Подбирать его следует исходя их характеристик панелей. Все рассчитывается в проекте, поэтому надо купить вариант с нужными характеристиками. При выборе места стоит учесть следующее:

1. Чем ближе преобразователь к источнику тока, тем меньше теряется энергии при передаче и тем эффективнее работает система. Поэтому по возможности его следует располагать как можно ближе к точке подключения.
2. При установке панелей на крыше или стене дома без использования аккумуляторов лучше всего ставить инвертор на чердаке. Температура там подходит для оборудования, место лучше подготовить заранее, обеспечить хорошую вентиляцию, чтобы исключить перегрев летом.
3. Обеспечить удобство обслуживания преобразователя. Не ставить его в местах с ограниченным доступом, так как время от времени нужно чистить корпус от пыли и проверять соединения. Чтобы постоянно не контролировать показания, лучше выбирать модели с беспроводным модулем, чтобы данные передавались в интернет и можно было смотреть их через смартфон или компьютер.

Многие модели инверторов можно крепить на стене.

Главное – не ставить оборудование слишком далеко и защитить его от неблагоприятных воздействий. Соблюдать рекомендации производителя по установке, чтобы исключить любые проблемы.

Схема устройства солнечной электростанции

Рассмотрим, как устроена и работает гелиосистема для загородного дома. Главное ее назначение – преобразовать энергию солнца в электричество 220 В, которое является основным источником питания для домашних электроприборов.

Основные части, из которых состоит СЭС:

1. Батареи (панели), преобразующие солнечное излучение в ток постоянного напряжения.
2. Контроллер, регулирующий заряд АКБ.
3. Блок аккумуляторных батарей.
4. Инвертор, преобразующий напряжение АКБ в 220 В.

Конструкция батареи продумана таким образом, что позволяет оборудованию функционировать в различных погодных условиях, при температуре от -35ºС до +80ºС.

Выходит, что правильно установленные панели будут работать с одинаковой производительностью и зимой, и летом, но при одном условии – в ясную погоду, когда солнце отдает максимальное количество тепла. В пасмурную эффективность работы резко снижается.

Эффективность СЭС в средних широтах велика, но не настолько, чтобы полностью обеспечивать электричеством большие дома. Чаще гелиосистема рассматривается как дополнительный или резервный источник электроэнергии

Вес одной батареи на 300 Вт равен 20 кг. Чаще всего панели монтируют на крышу, фасад или специальные стойки, установленные рядом с домом. Необходимые условия: разворот плоскости в сторону солнца и оптимальный наклон (в среднем 45° к поверхности земли), обеспечивающий перпендикулярное падение солнечных лучей.

При возможности устанавливают трекер, отслеживающий движение солнца и регулирующий положение панелей.

Верхняя плоскость батарей защищена закаленным противоударным стеклом, которое легко выдерживает удары града или тяжелые снежные наносы. Однако необходимо следить за целостностью покрытия, иначе поврежденные кремниевые пластины (фотоэлементы) перестанут работать

Контроллер выполняет насколько функций. Кроме основной – автоматической регулировки заряда АКБ, он контролирует подачу энергии от солнечных батарей, предохраняя тем самым аккумулятор от полной разрядки. При полном заряде контроллер автоматически отключает АКБ от системы. Современные устройства оборудованы панелью управления с дисплеем, показывающим напряжение батарей.

Для самодельных гелиосистем лучшим выбором являются гелевые аккумуляторы, отличающиеся сроком бесперебойного функционирования 10-12 лет. После 10-летней работы их емкость уменьшается примерно на 15-25 %. Это необслуживаемые и абсолютно безопасные устройства, не выделяющие вредных веществ.

Зимой или в пасмурную погоду панели также продолжают работать (если их регулярно очищать от снега), но выработка энергии снижается в 5-10 раз

Задача инвертеров — преобразовывать постоянное напряжение от АКБ в переменное напряжение 220 В. Они отличаются такими техническими характеристиками, как мощность и качество получаемого напряжения. Синусовое оборудование способно обслуживать наиболее «капризные» к качеству тока приборы – компрессоры, бытовую электронику.

Обзор бытовой СЭС:

Галерея изображений

Фото из

Солнечные панели – батареи с фотоэлементами

Контроллер для регулировки заряда АКБ

Блок гелевых аккумуляторных батарей

Инвертор – преобразователь напряжения в 220 В

Стоит знать, что бытовые электростанции способны обслуживать постоянно работающий холодильник, периодически запускаемый погружной насос, телевизор, систему освещения. Чтобы обеспечить энергией функционирование котла или даже микроволновки, потребуется более мощное и очень дорогое оборудование.

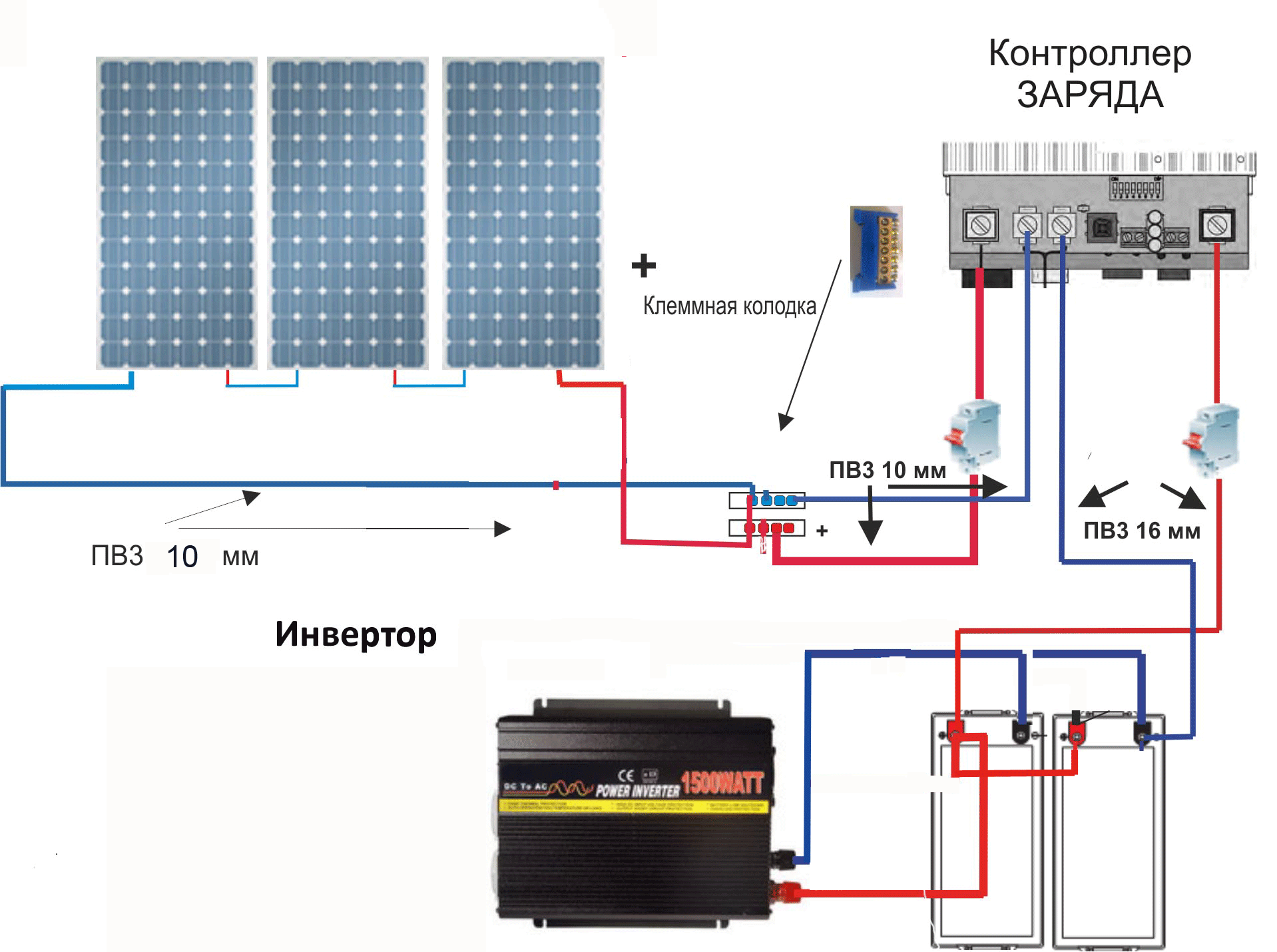

Простейшая схема солнечной электростанции, включающая главные составные элементы. Каждый из них выполняет свою функцию, без которой работа СЭС невозможна

Существуют и другие, более сложные схемы, однако данное решение является универсальным и наиболее востребованным в быту.

Это интересно: Схема подключения розетки на 380 Вольт — разбираем досконально

Своевременное обслуживание – залог эффективности работы системы

Мнение о том, что батареям не потребуется периодическая профилактика, является опасным заблуждением. Как и любую другую электрическую систему, солнечные батареи для дома потребуется регулярно обслуживать. Чтобы инвестированные в дорогостоящее оборудование средства скорее окупились, периодический уход потребуется всем элементам: проводам и контроллерам, АКБ и инверторам, электротехническим и прочим изделиям.

Мониторинг состояния указанной конструкции включает следующие процедуры:

Проверку состояния многочисленных крепежей. Из-за их ослабления, возможного отсутствия и действия коррозии солнечные батареи для дачи могут перестать исправно функционировать;
Оценку состояния каждого фотоэлектрического модуля. Проверку их работоспособности необходимо выполнить еще на стадии инсталляции. Сбой в работе даже 1 модуля может иметь критическое значение;
Своевременную очистку инверторов. Эти силовые элементы являются основными блоками и могут перегреваться с увеличением слоя скопившейся пыли. Продлению срока службы электростанции и постоянству ее КПД будет способствовать очистка самих инверторов и вентиляторов охлаждения;
Проверку заземления. От надежности многочисленных контактов и состояния изоляции проводников будет зависеть как эффективность установки, так и степень ее безопасности;
Состояние электропроводки. Чтобы мини-электростанция обладала минимальными потерями при генерации, в ней не должно быть повреждений проводов, электроизоляционных трубок и контактов;
Поддержание чистоты рабочих поверхностей

Важность этой процедуры переоценить невозможно. Обеспечив чистоты рабочих поверхностей модулей, можно рассчитывать на значительное улучшение генерации (до 15-20%).
