Как повесить светильники на натяжной потолок: установка точечных и других приборов освещения

Параллельное подключение – схема

Приборы освещения с параллельным подключением светят с одинаковой интенсивностью, но монтаж предполагает использование большего количества проводов. Несмотря на это, монтаж точечных светильников с параллельным подключением пользуется популярностью. Такой способ позволяет устанавливать неограниченное количество приборов освещения, включая светодиодные лампы, главное, взять негорючий кабель ВВГ нг. Форма кабеля может быть круглой или плоской, но он обязательно должен быть негорючим. Особенно это относится к установке светильников на деревянных потолочных перекрытиях.

Параллельное подключение осуществляется двумя способами:

• Лучевое соединение.
• Шлейфное соединение.

В первом случае решение вопроса, как соединить светильники на потолке, предполагает  подведение к каждому точечному прибору освещения своего куска провода. Использование такого варианта требует большого расхода кабеля, однако при выходе из строя одного светильника вся цепь работает без перебоев. Разводка кабеля по потолку должна выглядеть следующим образом: от распределительной коробки до центра комнаты тянется кабель и фиксируется в этом месте. К светильникам провода идут из одной центральной точки. Наличие большого количества проводов, сходящихся в одном месте, требует надежной фиксации. Одножильные провода можно скрутить, а место скрутки обжать пассатижами и запаять.

Крепление потолочных светильников получается прочным, надежным, но не разъемным. Более простой способ подразумевает использование разъемов с определенным количеством входов, к которым подключаются провода. Кроме того существуют специальные приспособления – клеммники, они стоят дороже, но провода в этом случае задача, как подключить споты на потолке, решается быстро, легко и прочно. Можно воспользоваться клеммными колодками с винтовым соединением, они также обеспечивают надежное подключение, но для подачи напряжения на все провода необходимо установить дополнительно перемычки на задействованные клеммы.

Во втором случае к каждому светильнику попеременно подается и выходит по два провода. Схема подключения точечных светильников на потолке выглядит следующим образом: от распределительной коробки идет кабель на первый прибор освещения. К выходу этого же прибора подключается второй кабель и протягивается до следующего светильника. С остальными приборами выполняются аналогичные действия.

Термоквадрат

Теперь нужно изготовить тонкую пластиковую рамочку, которая будет приклеиваться к нашей закладной. Толщина ее должна быть меньше, чем сама закладная.

При толщине в 2мм она будет просто приклеиваться. При больших габаритах светильников и толщине рамки от 8мм и более, она будет держаться на саморезах.

Шляпки саморезов обязательно закрашиваются белым корректором или силиконом. Иначе они будут просвечиваться через тонкое полотно.

Эта рамка необходима для двух вещей:

создание зазора между потолком и закладной

При отсутствии такого зазора, закладная будет
просвечиваться и местами выделяться.

защита полотна от разрыва при растягивающих нагрузках

Для изготовления рамки, накладываете ранее полученный квадрат на пластиковую заготовку и обводите внутренний контур.

После чего, отступаете примерно по 1см с каждого края и чертите еще один квадрат. Вырезаете все это дело канцелярским ножом.

Изготовив одну закладную и рамку, можете использовать их
как шаблоны и по такому же принципу смастерить остальные экземпляры в нужном
количестве.

Все рамочки аккуратно приклеиваются к закладным.

Далее с обратной стороны по периметру крепятся подвесы.

Поднимаетесь на потолок и саморезами закрепляете подвесы в заданных точках.

Все рамки выравниваете по лазерному уровню. Для этого по центру закладных делается соответствующая метка.

Выравнивание лучше осуществить до натяжения полотна, так
как в дальнейшем выполнить такую корректировку будет проблематично.

Протягиваете электрический кабель, делаете петельки. Все как при монтаже обычных светильников для натяжного потолка.

Установка светильников

Когда помещение полностью уделано, обои поклеены, потолки покрашены, отверстия по нужным нормам выполнены, можем приступать к установке светильников. Протягиваем провода через отверстия в потолке.

Здесь очень важна аккуратность, так как возможно испортить внешний вид потолка. Можно даже вытащить лампу из корпуса, ради удобства.

Подключение точечного светильника к сети

В заключении, подключаем готовый светильник к проводу и зажимаем специализированной защелкой в корпусе. Подключение к каждой точке должно быть произведено в соответствии с выбранным видом подсоединения!

Не забываем о коррекции кабеля, оставляем небольшой его кусок внутри потолка для дальнейшего монтажа. Снимаем изоляцию с нужных жил кабеля, которые нужны нам в подключении. Далее – ведем АККУРАТНОЕ подключение к проводам от цоколя светильника к жилам. Тщательнейшим образом изолируем место соединения. То же самое проделываем с каждой лампой.

Вставляем готовую, подключенную лампу в патрон и хорошенько фиксируем ее в корпусе специализированными зажимами, чтобы она села крепко и не было никакой вероятности ее выпадения из патрона (это лучше проверить). Это последнее, что вы должны сделать в установке. И светодиодные лампочки «прольют свет» при включении.

Теперь, Ваша комната в приятном освещении. А главное – все сделано безопасным образом.

Подключение проводки

Настенные приборы подключаются так же, как и другие осветительные приборы. Нулевой провод всегда идет напрямую к лампе, а фазовый подключают через выключатель. Для подключения нескольких ламп от каждой точки освещения нужно проложить нулевой провод до распределительного щитка. Фазовый провод прокладывают от выключателя.

Перед тем, как делать монтаж прибора и включение, следует проверить электропроводку и сам светильник. Жилы жгута проводки нужно подрезать и подключить к контактам в распределительной коробке при выключенном тумблере пакетника линии. Затем подключить контакты на  устройстве. Пакетник нужно включить на короткое время, проверить электрическим прибором, какой из проводов является нулем, а какой фазой, и сделать маркировку этих контактов.

Инструкция по монтажу светодиодной ленты

Монтаж светильников не ограничивается исключительно точечными изделиями или люстрами. Разнообразить подсветку помещения помогают светодиодные ленты с ЛЕД-лампами. Ленты крепят по периметру потолка или в произвольном порядке, чаще всего располагают такие светильники в межпотолочном пространстве, что позволяет эффектно подсветить натянутое полотно.

Устанавливаются ленты непосредственно на плиту перекрытия (в этом случае потребуется очистить поверхность плиты, обработать ее грунтовкой и после этого наклеить полосы, используя двухсторонний скотч) или по периметру потолка на поверхности стены.

При монтаже светодиодной ленты в пространстве между натяжным полотном и плитой перекрытия, следует обращать внимание на возможные помехи прохождения света. Для сращивания кусков ленты используются специальные коннектора, но можно самостоятельно добавлять светодиодные лампочки, выполняя соединение с помощью паяльника

Для сращивания кусков ленты используются специальные коннектора, но можно самостоятельно добавлять светодиодные лампочки, выполняя соединение с помощью паяльника.

Помимо перечисленных способов монтажа светодиодной ленты, в настоящее время все чаще применяются специальные профили, в которых размещаются светодиоды. Эти профили легко монтируются в любом направлении, создавая эффектные световые картины.

Монтаж квадратных светильников с термокольцом снаружи

Внутренняя рамка здесь не клеится изнутри, а устанавливается снаружи, почти как обычное термокольцо, но с одним нюансом. Как же происходит весь монтаж?

Во-первых, закладную лучше сделать из деревянных
материалов.

Далее вырезаете внутреннюю рамку, как рассказывалось в первом случае, и прикладываете ее к основной закладной. Просверливаете по периметру в этих двух составляющих несколько маленьких отверстий.

Они будут направляющими при последующем крепеже. Устанавливаете
подвесы, монтируете на потолок закладную (без пластиковой рамки на ней!),
натягиваете потолок.

Теперь самое интересное. Нащупываете ранее просверленные отверстия в деревянной закладной и протыкаете полотно в этих местах зубочистками.

Они и будут играть роль направляющих для самодельных
квадратных термоколец. Сквозь них продеваете пластиковую рамку и приклеиваете
ее гелевым клеем.

Далее поочередно вытаскивая зубочистки, жестко фиксируете
рамку мелкими шурупами-клопиками.

Берите шурупы с маленькой шляпкой в 1мм, чтобы она
утопала в пластике. Иначе появится зазор, который вам совершенно не понравится
при конечном результате.

При таком монтаже “термоквадрат” не поведет и его края не
перекосит от растягивающих нагрузок.

А вот, что случается без такой фиксации с обычными заводскими
термоквадратами при установке больших нестандартных светильников.

Даже если полотно в конечном счете не порвет, то такие
распертые и перекошенные “термокольца” будут выглядывать наружу источника света
и портить всю картину на потолке.

После надежной фиксации можете смело резать полотно и
вставлять туда светильник.

Подключаете жилы кабеля и окончательно монтируете
источник света в проем. Когда подключили всю цепочку, выравниваете их по
лазерному уровню.

Следуя данной инструкции, у вас все должно получиться без проблем и лишних заморочек. Как видите, ничего сверсложного в подключении квадратных или прямоугольных светильников на самом деле нет.

Как правильно расположить и соединить светильники

После того, как потолок обшит, можно распределить светильники, ввиду того, что при проектировании каркаса уже учтено расположение точечных спотов.

Основное освещение

Как основное освещение в жилых комнатах светильники располагаются в шахматном порядке. Специалисты рекомендуют продольный монтаж точечных светильников по прямым линиям строго перпендикулярно к окнам, интервал между лампами от 80 до 100 см, на расстоянии 60 см от стен. Для того чтобы добиться требуемой яркости освещения можно комбинировать обе схемы монтажа спотов.

Схема подсветки

При выборе схемы расположения светильников в качестве подсветки отдельных зон необходимо установить споты при максимальном расстоянии 80 см между ними, и в 40 см от стены. Чаще всего подсветка выполняется зонально в местах отдыха, для чтения книг, периодики или для занятий хобби:  вязание, рисование, шитье и прочее.

Светодиодную ленту

Светодиодная лента обеспечивает подсветку помещения в выбранных зонах, то есть устанавливается в комнате в местах отдыха, создавая приглушенный свет. Свет от светодиодных лент очень полезен и мягок для уставших глаз, если человек много работает за компьютером.

Выбор места установки

При монтаже подсветки можно установить ее по периметру комнаты. Для более удобного расположения освещения лучше всего проконсультироваться со специалистом.

Преимущества и недостатки точечных светильников

Если рассматривать точечное освещение в целом, можно выделить ряд основных преимуществ:

• можно легко создать зонирование, с полным или частичным освещением;
• в отличие от люстр больший срок службы;
• безопасность;
• экономия электроэнергии;
• возможность менять типы лампочек;
• компактность, их можно использовать даже в самом маленьком помещении;
• эстетичность и красота;
• устойчивость к механическим повреждениям, можно не беспокоиться, что дети случайно заденут их мячом;
• высокий коэффициент полезного действия;
• отсутствие мерцания.

Как и любое другое явление, точечное освещение обладает своими недостатками:

• сложность в проектировании освещения;
• для полноценного освещения необходимо использовать сразу несколько элементов;
• многие модели точечных светильников требуют дополнительного каркаса;
• опасность использования при натяжном потолке (перегрев может испортить материал).
• дополнительный уход за каждым плафоном.

Виды светильников и рекомендуемая мощность ламп

По способу установки точечные приборы освещения подразделяются на два типа:

1. Встраиваемые. Основная часть устройства скрывается за полотном. Нижний край находится на одной высоте с потолком и не выступает за него. Общий уровень конструкции из-за этого немного опускается. При таком расположении споты менее заметны, но поток света получается более узконаправленным. Лампа и полотно вокруг неё сильнее нагревается и дольше остывает.
2. Накладные. Светильник закрепляется на уровне потолка, а корпус находится ниже. При наружном расположении прибор заметнее, зато быстрее охлаждается и равномернее освещает пространство. Такой тип безопаснее в использовании.

Корпус делают из разных материалов: стекла, хрусталя, алюминия, гипса, пластика. Форма может быть круглой, квадратной или прямоугольной. Чтобы выбрать внешний вид, учитывают общую стилистику комнаты. Желательно приобретать светильники, предназначенные именно для натяжных потолков. Их конструируют таким образом, чтобы лучи не просвечивали через полотно вокруг. Гипсокартон — более плотный материал, поэтому у подвесных потолков подобных проблем нет.

Лампочки бывают нескольких типов:

1. Лампы накаливания. Почти не используются с натяжным потолком, так как сильно нагреваются.
2. Галогеновые. Относительно дорогой вариант и тоже выделяют много тепла.
3. Энергосберегающие. Удобны там, где требуется постоянное освещение, а при частом включении потребляют много электричества.
4. Светодиодные. Экономичные и долговечные, практически не нагреваются.

Самые распространённые типы цоколя:

• G5.3 (для галогеновых и светодиодных ламп);
• GX53 (led и энергосберегающие);
• G9 (галогенные и светодиодные для накладных светильников).

Раньше выпускали только лампочки, работающие от напряжения 12В. Для подключения к сети питания требовался трансформатор. Сейчас в продаже есть лампы, которые работаю напрямую от 220В.

Расчет количества осветительных приборов точечного типа

Для того, чтоб осветительная система могла качественно и долговечно выполнять свои функции, до натягивания полотна необходимо выполнить некоторые подготовительные работы, в том числе выполнить расчет количества светильников. Планируя монтаж точечных изделий необходимо исходить из расчета: один светильник на 1,5-2 м2. К примеру, в помещении, размеры которого составляют 40м2 можно использовать не более 26-27 светильников. Но при расчете количества устройств стоит учитывать также их мощность. Ведь помимо светильников в помещении могут использоваться и другие элементы освещения.

Какое выбрать освещение для натяжного потолка

Чтобы осознанно выбрать светильники и лампочки для натяжного потолка, необходимо знать некоторые основные принципы освещения и характеристики различных осветительных ламп, выпускаемых сегодня промышленностью. Не затрагивая вопросов дизайна, в данной статье мы попытаемся прояснить некоторые технические вопросы освещения, чтобы облегчить выбор осветительных приборов для потребителя.

Как известно, основной физический показатель уровня света в комнате – это освещённость, измеряемая в люксах. Для жилых и рабочих помещений этот показатель нормируется санитарными нормами.

Освещённость равна световому потоку, падающему на участок поверхности малой единичной площади.

Освещённость прямо пропорциональна силе света от источника. При удалении его от освещаемой поверхности её освещённость уменьшается обратно пропорционально квадрату расстояния.

Итак, мы видим, что освещённость поверхности уменьшается при удалении от источника света согласно закону обратных квадратов, т.е. очень быстро. Отсюда следует вывод, что требуемый уровень освещённости в комнате получить с помощью множества небольших светильников можно с гораздо меньшими затратами электрической энергии, чем от одного центрального источника света. К примеру, настольная лампа мощностью 40 ватт освещает рабочую поверхность стола гораздо сильнее, чем 300-ваттная люстра, находящаяся далеко на потолке. Те, кто хочет экономить электроэнергию на освещении, знают это и предпочитают пользоваться местным освещением, а не общим. Правда уровень общего освещения может влиять на настроение некоторых людей, что также является немаловажным фактором, который тоже нужно учитывать.

Рассмотрим основные типы источников света (ламп), применяемых сегодня для освещения натяжных потолков, и их характеристики.

Подключение точечных светильников в подвесном потолке: схема и пошаговая инструкция

Схема подключения точечных встраиваемых светильников в подвесные потолки достаточно простая. Произвести установку данных приборов освещения можно своими руками.

Алгоритм установки встроенного источника света в натяжной потолок:

1. Сначала нужно проложить проводку.
2. Затем произведите разметку потолка.
3. При помощи дрели проделайте в полотне отверстие. Если встроенная лампа будет иметь квадратную конфигурацию, воспользуйтесь электролобзиком.
4. Протяните кабель в проделанную щель. Не забывайте, что его нужно предварительно обесточить.
5. Выведите кабель наружу.
6. После этого подключите к кабелю светильник.
7. Зафиксируйте установленный светильник в отверстии. Для этого воспользуйтесь пружинными прижимами, которые расположены непосредственно на корпусе осветительного прибора.
8. Затем нужно вставить в светильник лампочку.
9. Наденьте на готовую конструкцию декоративное кольцо.

Монтаж светильников

Подготовив отверстия в потолке, можно перейти к установке точечного светильника, для этого:

1. Достанем провода и подключим их к клеммам светового прибора, окантуем отверстие декоративным профилем по желанию;
2. Прижмем пружинные крепления к корпусу и просунем в проделанное отверстие;
3. Отрегулируем светильник по потолочному уровню – пружины должны вернуться в исходное положение, тем самым обеспечив световому прибору надежный крепеж;
4. По этому принципу закрепим остальные светильники.

Подключая светильники, желательно подводить к каждому свой провод и все подключения проводить в распределительной коробке. Обязательно пользуйтесь перчатками, если это галогеновые лампы. Патрон вставляется в светильник и прочно фиксируется защелкой.

Как видите, это не тяжело, поэтому установка светильников в натяжной потолок проходит без возникновения трудностей, от вас требуется только точность и безопасное подведение питающих проводов. Конструкции светильников всегда разные, но принцип подключения вы теперь знаете (см. Светильник светодиодный потолочный накладной: выбор и установка).

С точечными светильниками любая квартира приобретает привлекательный дизайн

Осмотрите, насколько преобразилось помещение? Используя точечные светильники можно добиться плавного распределения света по всей комнате. Выбирайте более высокую мощность ламп, если не планируете размещать много светильников. Следует учитывать так же покрытие потолка — возможен слишком яркий результат с отражающей поверхностью или от покрытия лаком.

Светильники имеют свойства менять характер помещения, в отличие от неповоротливых ламп и украшать любой интерьер квартиры – на потолке, в арках, обрамлять выступы и мягко распределять свет в какой-то выборочной области. Надеемся, что инструкции, изложенные выше, помогли вам освоить маленький секрет проведения ремонта!

Разметка

При использовании нивелира, сначала все метки можно сделать внизу, а затем лазером перенести эти точки непосредственно на потолок.

При разметке на полу удобно работать не рулеткой, а заранее изготовленным шаблоном. Например, отрезком плинтуса или пластикового кабель канала, отрезанного определенной длины, соответствующей расстоянию между светоточками.

Чтобы не портить покрытие пола, воспользуйтесь бумажным скотчем.

После натяжки полотна, благодаря отметкам на поверхности пола, будет очень легко перенести все эти места крепежа на уже готовый потолок.

Главное соблюдайте минимальное расстояние от края отверстия в полотне ПВХ пленки и багетом.

Оно должно быть не менее 2,5-3см.

Выбор провода для электропроводки точечных светильников

Для прокладки электропроводки питания четырех выбранных светильников суммарной мощностью 22 Вт подойдет любой электропровод, в двойной изоляции, предназначенный для прокладки электропроводки. Лучше всего подходит медный многожильный двойной соединительный провод, например типа ПВС 2×0,75. О сечении жил провода можно не задумываться, так как максимальный ток не будет превышать 0,1 А.

При использовании в потолочных светильниках галогеновых ламп на 12 В сечение провода нужно обязательно рассчитать. Одна такая лампочка мощностью 60 Вт потребляет ток 5 А. А если для освещения понадобится десять лампочек, то ток потребления составит 50 А.

Что необходимо для установки

Из материала понадобятся следующие элементы: точечные светильники; лампы; провод питающий; клеммники или гильзы для соединения проводов; изоляционная термоусадка, изолента; выключатель.

Желательно подбирать светильники одного типа для каждого типа освещения. Соответственно к типу конструкции закупаются сами лампы необходимого количества

Важно строго проверять наличие светоотражающего слоя по конусу в основании цоколя для ламп накаливания и технические характеристики в соответствии с требованиями к светильнику

Для подвесных потолков используются лампы 40 Вт, более мощные будут значительно нагревать материал подвесного потолка и могут привести к порче конструкции или даже пожару. Галогеновые и светодиодные варианты осветительных элементов подбираются по мощности и спектру выдаваемого света.

Провод подбирается в зависимости от материала, из которого выполнен подвесной потолок. Так для гипсокартона, который является огнеупорным материалом, подойдет обычный двухжильный или трехжильный провод ВВГ-2(3)х1,5. Для таких материалов, как МДФ или пластик, необходимо подобрать пожаробезопасный вариант провода РКГМ.

Провод должен быть мягким, то есть каждая жила представлена множеством мелких жилок, объединенных под одной изоляцией. Для соединения проводов и подключения к ним светильников можно использовать специальные клеммники, которые продаются в любом хозяйственном магазине.

Однако болтовое соединение является обслуживаемым. Потребуется как минимум два раза в год проверять затяжку прижимных болтов. В ином случае в месте контакта клеммники и провода могут начать нагреваться и обугливаться. Более надежным и долговечным вариантом является фиксация с помощью медных или меднолуженных гильз.

Предохранить места соединения необходимо с помощью изоленты или же используя специальную термоусадочную трубку для изоляции питающих проводов.

Материалы для монтажа светильников

Перед тем, как начать монтаж светильников, проверьте на наличие:

Светильника с готовыми креплениями;
Электрический привод;
Лампы (важно, чтобы они соответствовали цоколю у светильника);
Гильзы или клеммники для соединения проводов;
Стандартная изолента;
Выключатель для светильников.

При покупке светильника в магазине выберите светильники одного типа. Например, вы знаете, что вам не хватит мощности главной люстры и придется докупить к ней еще несколько небольших точечных светильников: выберите варианты из одной коллекции. Так вы избежите разнобоя в дизайне и вам будет легче начать монтаж освещения.

Обязательно проверьте, есть ли светоотражающий слой по специальному конусу колбы у них. Уточните на их соответствие с техническими характеристиками светильников.

Мощность ламп не должна превышать 40 ватт. Если вы выберите такую мощность, то светильник не будет перегреваться и гипсокартон вокруг него останется в сохранности. А лучше для этой цели подходят светодиодные и галогеновые лампы: вам останется лишь подобрать их по мощности излучения.

Так же уделите внимание подбору провода, а лучше при покупке проконсультируйтесь по этому вопросу со специалистами. Если ваш потолок гипсокартонный, то отлично подходит 2-х жильные ВВГ-2х1.5

Не забудьте приобрести в специализированном магазине клеммники: за ними нужно будет следить и после завершения установки. Со временем они без обслуживания нагреваются, поэтому необходимо периодически подтягивать их болты.

Инструменты

Для монтажа потолочных светильников своими руками вам понадобятся следующие инструменты:

1. дрель;
2. распределительные коробы;
3. кабель выбранной длины;
4. отвёртка;
5. нож строительный;
6. пассатижи;
7. клеммники.

Некоторые из перечисленных инструментов обычно есть в каждом доме.

Инструменты для монтажа светильников

Правила крепления светодиодной ленты в натяжном потолке

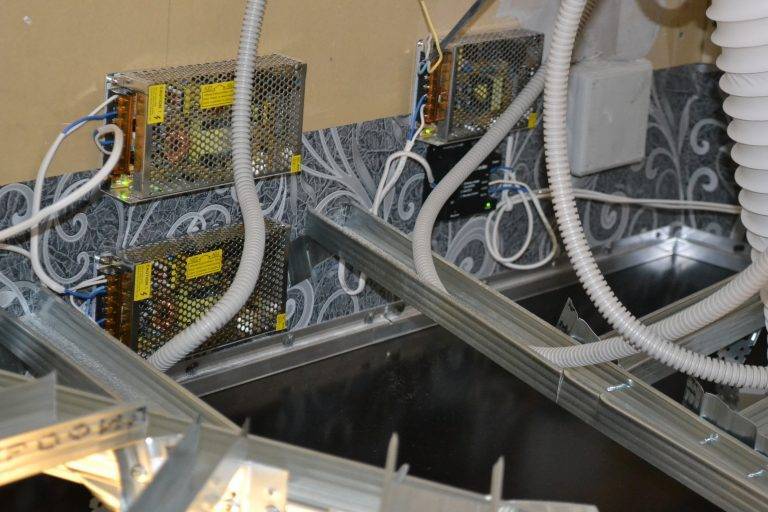

1. Рассчитываем необходимую длину ленты и мощность блока питания. Если она превышает 10 метров, то целесообразнее оборудовать параллельное подключение.
2. Монтируем RGB-контроллер, чтобы управлять цветом светодиодов.
3. Делаем отметки в местах крепления.
4. Снимаем защитную пленку и приклеиваем ленту по схеме к основному потолку.
5. Соединяем диодную ленту и блок питания.
6. Проверяем работу системы освещения и приступаем к натягиванию полотна.

Не рекомендуется использовать светодиодное освещение как основное из-за недостаточной яркости. Однако в комбинации с другими типами светильников оно применяется очень часто.

Виды светильников и рекомендуемая мощность ламп

По способу установки точечные приборы освещения подразделяются на два типа:

1. Встраиваемые. Основная часть устройства скрывается за полотном. Нижний край находится на одной высоте с потолком и не выступает за него. Общий уровень конструкции из-за этого немного опускается. При таком расположении споты менее заметны, но поток света получается более узконаправленным. Лампа и полотно вокруг неё сильнее нагревается и дольше остывает.
2. Накладные. Светильник закрепляется на уровне потолка, а корпус находится ниже. При наружном расположении прибор заметнее, зато быстрее охлаждается и равномернее освещает пространство. Такой тип безопаснее в использовании.

Лампочки бывают нескольких типов:

1. Лампы накаливания. Почти не используются с натяжным потолком, так как сильно нагреваются.
2. Галогеновые. Относительно дорогой вариант и тоже выделяют много тепла.
3. Энергосберегающие. Удобны там, где требуется постоянное освещение, а при частом включении потребляют много электричества.
4. Светодиодные. Экономичные и долговечные, практически не нагреваются.

Самые распространённые типы цоколя:

• G5.3 (для галогеновых и светодиодных ламп);
• GX53 (led и энергосберегающие);
• G9 (галогенные и светодиодные для накладных светильников).

Особенности подключения ламп на 12В

Многие предпочитают использовать для освещения точечные светильники на 12 В. Для их подключения требуется понижающий напряжение трансформатор и устройство, стабилизирующее ток (можно сделать из конденсатора, резистора, диодного мостика). Аппараты заводского производства более надежные, продаются с гарантией.

Параметры драйвера необходимо рассчитать после покупки светильников. Его мощность должна на 20% превышать суммарную мощность светильника (светильников). Ошибиться с выбором сложно, так как популярные производители мощность указывают на упаковке. Обязательно необходимо оценить условия на месте монтажа этого оборудования. Например, для ванной нужно купить драйвер, устойчивый к повышенной влажности.

Чаще всего точечные светильники используются в подвесных потолках. Это встраиваемые модели, которые поставляются с драйвером и разъемом для подключения. Кабель в конструкции потолка прокладывается заранее.
На месте установки светильника сверлится отверстие, с жил кабеля снимается оплетка и изоляция, с трансформатора снимаются крышки, скрывающие клеммы. Провода подключаются согласно схеме на корпусе. Две клеммы предусмотрены для кабеля, остальные (обычно с другой стороны) для ламп. Сначала подключается провода кабеля (точное соблюдение полярности необязательно, так как ток из сети переменный). С другой стороны присоединяются провода светильника (или нескольких светильников, если драйвер на это рассчитан).

Далее крышки трансформатора ставятся на место, аппарат прячется в отверстие, снаружи остается только разъем для подключения осветительного прибора. В отверстие устанавливается корпус светильника, снимается фиксатор, устанавливается лампочка, закрепляется фиксатором.

Типы освещения

Используя мебельные светильники, можно создать различные варианты освещения кухни.

Точечное. При таком освещении лучи света не рассеиваются, а сплошным потоком направляются на столешницу, раковину или плиту.

Акцентирующее. Для создания такого освещения лучше использовать врезные светильники, придающие выделяемому объекту особую выразительность.

Декоративное. Для его создания используют цветные светильники, помогающие снять напряжение.

Совет! Установка диммеров даст возможность отрегулировать интенсивность света, позволяя тем самым не только изменить атмосферу, царящую в помещении, но и обеспечить экономию электроэнергии.

Частые ошибки при монтаже

Неправильная установка создаёт массу проблем во время использования. Ошибки встречаются уже на этапе выбора светильников

Рассмотрим наиболее важные моменты, на которые нужно обратить внимание:

• необходимо соблюдать рекомендации по мощности ламп, особенно для встроенных моделей, иначе ПВХ-плёнка вокруг расплавится и пожелтеет, это же может произойти, если не приклеить термокольцо;
• провода не должны сильно натягиваться или, наоборот, провисать, задевая полотно, их надёжно закрепляют на бетонной плите;
• концы кабеля нельзя соединять скруткой, лучше использовать быстросъёмные клеммники Wago;
• светильники должны легко сниматься и при этом не терять товарный вид, иначе не получится обменять по гарантии.

Монтаж встроенных светильников в натяжной потолок — процесс, требующий подготовки и внимательного выполнения всех этапов. Если недостаточно опыта, лучше доверить это дело профессионалам.

Монтаж потолочных светодиодных светильников

Приборы точечного освещения устанавливают одновременно с монтажом потолочной конструкции. Зазор между новым и базовым потолком должен превышать на 1-1,5 см высоту корпуса светильника. Таким образом, будет обеспечена необходимая для работы этих приборов вентиляция.

Схема подключения точечных светильников 220 В

Схема подключения точечных светильников 12 В с индивидуальными трансформаторами

Схема подключения точечных светильников 220 В к одноклавишному выключателю

Схема подключения точечных светильников 220В к двухклавишному выключателю

Если монтируют пластиковый или гипсокартонный потолок, отверстия под светильники высверливают перед установкой пластиковых панелей или полотен ГКЛ. Для формирования проемов используют коронку определенного диаметра. Некоторые производители указывают требуемый размер отверстия на упаковке. Обычно он составляет 60-70 мм.

Коронка для отверстий под светильники в потолке. Коронка для гипсокартона

Далее нужно последовательно выполнить несколько действий:

• подсоединить провода к клеммам светильника;
• завести провода в отверстие в потолке и каким-либо способом зафиксировать светильник в подвешенном состоянии;
• далее пальцами свести вместе обе пружины, расположенные на корпусе светильника;
• не отпуская пружин, завести корпус светильника в отверстие на потолке;
• отпустить пружины.

Установка светильника в подвесной потолок

Цены на натяжной потолок

натяжной потолок

Установка точечных светильников в гипсокартон

При монтаже натяжного потолка установка встраиваемых светильников имеет свои нюансы. Так как неправильно вырезанные на пленке отверстия уже не замаскировать, необходимо знать правильную последовательность работ.

Схема установки встраиваемого светодиодного светильника в натяжной потолок

Шаг 1. Разрабатывают схему установки светильников.

Схемы расположения светильников

Варианты расположения светильников и люстры

Шаг 2. На поверхности базового потолка отмечают точки крепления приборов освещения.

Разметка под светильники

Шаг 3. К местам расположения приборов подводят электрокабель. По завершении монтажа проводку проверяют на работоспособность.

Расположение светильников двумя овалами

Как начертить овал

Расположение светильников двумя волнами

Шаг 4. Монтируют крепежные элементы для установки и выравнивания светильников в одной плоскости. Чаще всего к базовому потолку крепят подвесы, которые используют при монтаже гипсокартонных потолков. С помощью этих металлических пластин фиксируют в нужном положении специальные закладные под светильники.

Платформа для монтажа точечного светильника

Монтаж встраиваемых потолочных светильников с помощью подвесов

Шаг 5. Монтируют натяжной потолок.

Базовые шаги монтажа натяжного потолка

Шаг 6. В местах установки светильников приклеивают на пленку термокольцо, соответствующее диаметру закладной. Можно использовать суперклей. Термокольцо необходимо для ограничения механического воздействия на материал натяжного потолка.

Термокольца для натяжных потолков

Шаг 7. Острым ножом вырезают пленку внутри кольца.

Внутри термокольца вырезается отверстие

Шаг 8. Выводят наружу провода электропроводки.

Проводку нужно вывести наружу

Шаг 9. Подключают прибор к проводке, используя клеммы.

Разумеется, светильники подключаются при обесточенной проводке

Шаг 10. Устанавливают светильник в потолок.

Установка светильников в натяжной потолок

Встраиваемые светодиодные потолочные светильники позволяют эффективно решить вопрос основного и дополнительного освещения. Но для долговременной и безопасной эксплуатации нужно знать правила выбора и монтажа этих приборов.

В заключение

В наше время все большей популярностью пользуются светодиодные источники света. Во-первых, они потребляют на порядок меньше энергии, а во-вторых, они излучают на порядок больше света. В наше время, когда экономия электричества имеет существенное значение, светодиодные источники света наиболее актуальные. Несмотря на то, что они дороже, по сравнению с другими источниками света, их рабочий ресурс на порядок выше. Малая потребляемая мощность светодиодов позволили в корпусе обычной лампочки разместить сами светодиоды, а также преобразователи напряжения, что существенно упрощает схемы освещения. Зачастую схемы гашения существенно упрощаются, за счет использования обычных конденсаторов. Другими словами, использование всего нескольких радиотехнических компонентов позволяет получить лампочку освещения, питающуюся от сети 220 V и имеющую большой срок службы. При этом габариты светодиодных лампочек не выходят за рамки габаритов привычных ламп накаливания.

Монтаж диодных светильников на потолок ч.1

Watch this video on YouTube

Видео -3



Монтаж диодных светильников на потолок ч.2

Watch this video on YouTube
