Светодиодные точечные светильники для гипсокартонных потолков

Процесс монтажа встраиваемых ламп

Подготовка и планирование

Когда светильники выбраны – можно переходить к их установке.

Если вы хотите монтировать освещение своими руками, то оптимальным вариантом будет выполнение всех работ параллельно с возведением самого потолка – так у нас появляется возможность спланировать размещение всех точек освещения и проложить проводку до обшивки каркаса гипсокартоном.

На этапе планирования нам необходимо:

• Заранее наметить на потолочном перекрытии точки размещения светильников.
• Разместить будущие светильники на расстоянии не менее чем в 25-30 см от элементов металлического каркаса.
• Спланировать освещение разных уровней подвесного потолка, выведя каждый уровень на отдельный контур освещения.

Статья по теме: Как выбрать цвет двери межкомнатной и входной?

Также на данном этапе нужно учесть наличие в помещении других источников света, таких как подвесные люстры, бра и настенные светильники. К примеру, если в центре комнаты будет установлена люстра, то достаточно по периметру сделать короб из гипсокартона с подсветкой: установленные на коробе точечные светильники отлично справятся с освещением периферийных участков.

Короб с подсветкой по периметру комнаты

Прокладка проводки

На стадии изготовления каркаса гипсокартонного подвесного потолка необходимо проложить проводку для подключения встроенного освещения. Чтобы облегчить себе работу, вначале делаем чертеж нашей будущей проводки, отображая на нем все элементы встроенной подсветки – провода, лампы, выключатели, трансформаторы и т.д.

Схема подключения

Если планируется стена с подсветкой из гипсокартона, отдельную разводку проводов нужно сделать и на стене. В этом случае напротив каждого элемента подсветки должен размещаться свой провод.

Выбор провода имеет два аспекта:

• С точки зрения надежности подключения к светильникам лучше всего использовать мягкий многожильный провод.
• С точки зрения надежности всей системы — мягкий или жесткий медный провод, к примеру, ШВВП или ВВГ-3х1,5.

Провод ВВГ-3х1,5

Если для подключения светильников вы будете использовать клеммные колодки, то второй вариант все же предпочтительнее.

Проводку следует прокладывать в специальных гофрированных пластиковых трубах – они защитят повода от механических повреждений и попадания влаги при протечках сверху. Для дополнительной страховки можно закрепить трубы на элементах каркаса с помощью пластиковых хомутиков.

Отверстия в гипсокартоне

Перед тем как установить точечный светильник в гипсокартон, в гипсокартонной плите необходимо проделать отверстие соответствующего диаметра. Как правило, инструкция на упаковке светильника содержит информацию о нужном размере отверстия, но лучше не полениться и промерить габариты самостоятельно.

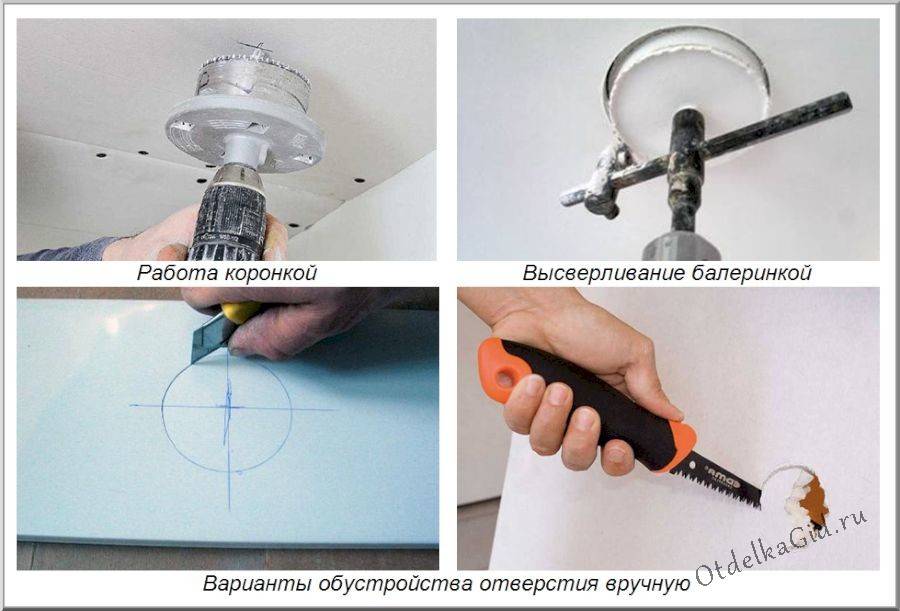

Фрезерование отверстия в потолке

• Чаще всего светильники устанавливаются в отверстия 60 и 75 мм в диаметре. Для проделывания таких отверстий используем дрель с соответствующей фрезой по гипсокартону. Процесс сверления наглядно показан на видео в этом разделе сайта.
• Вне зависимости от того, делаем ли мы общую подсветку потолка или же небольшой короб с подсветкой из гипсокартона, проще всего прорезать отверстия на еще не закрепленных на потолке гипсокартонных плитах. Так мы гарантировано прорежем отверстие именно там, где нам надо.
• Если же приходится формировать отверстия в уже обшитом гипсокартоном потолке, то на помощь нам придет составленная ранее схема размещения ламп на потолке.
• Довольно часто встречается ситуация, когда просверленное отверстие оказывается прямо напротив элемента каркаса (к примеру, если делается стена из гипсокартона с подсветкой и фреза попадает в поперечный профиль). Чтобы избежать таких ситуаций, специалисты рекомендуют перед сверлением отверстия поднести к гипсокартону обычный магнит.

Статья по теме: Оригинальное панно своими руками: варианты и изготовление

После того как все отверстия просверлены и плиты гипсокартона закреплены на потолке или стене, можно приступать к отделочным работам. Монтаж точечных светильников в гипсокартон производится только после завершения отделки.

Потолок с готовыми отверстиями и выведенными проводами

Правила составления схемы освещения для гипсокартонного потолка

1. Если вы решили расположить лампочки по рядам, то расстояние между линиями должно составлять менее 1 метра, а до стены — менее 0,6-0,8 метра. В противном случае приборы будут освещать стены, а не помещение.
2. Схема симметричного расположения светильников применяется чаще остальных, особенно если у вас нет особых навыков разработки дизайна и вы желаете добиться равномерного освещения.
3. Расстояние между светильниками зависит от их диаметра. Для моделей до 10 см нужно выдерживать отрезок около одного метра. Если же диаметр прибора составляет 15 см, то расстояние увеличивают до 1,7 метра.

Установка светильников

Приступая к установке светильников, необходимо убедиться, что тока в сети нет. Это делается проверкой розетки или контактов на потолке индикаторной отвёрткой.

Проверка розетки индикаторной отверткой.

Если электроэнергия в сети отсутствует, можно приступать к сверлению штроб.

Когда штроба просверлена, надо присоединить вводные провода из распределительной коробки к светильнику. Лучший способ – с помощью клеммных колодок (клеммников). Они обеспечивают надёжную фиксацию и изоляцию жил. Кроме того, такое присоединение проходит быстро. Ещё один плюс клеммников – «сцепление» жил из разных материалов, разного сечения.

После того, как вводные провода и светильник будут соединены, нужно прочно закрепить спот внутри гипсокартонного потолка. С этой целью пружинные лапки светильника зажимаются, и корпус аккуратно помещается в штробу.

Закрепление спота внутри штробы.

Если в споте цоколь с резьбой, после посадки корпуса вкручивается лампочка. Наконец, завершающий шаг, он же самый простой – проверка. Достаточно щёлкнуть выключателем, и станет понятно, всё ли прошло успешно, правильно ли подключен светильник. Отсутствие света, мерцания, искры – всё это указывает на неполадку и предусматривает перемонтаж.

Установка встраиваемых спотов

Отдельно стоит сказать о встраиваемых точечных светильниках – моделях, состоящих из декоративной и технической частей. Порядок их установки такой:

1. Разобрать светильник.
2. Техническую часть поместить в отверстие такими же способами.
3. Вытащить через патрон питающий кабель, соединить его с проводами спота.
4. Утопить провода обратно.
5. Присоединить к технической части декоративную так, чтобы она находилась по эту сторону гипсокартонного потолка.

Последовательное подключение

Такую схему установки потолочных светильников своими руками реализовать достаточно просто, так как она не требует большого количества проводов. Однако последовательно можно подключить не больше шести светильников, при этом освещение будет не таким эффективным. Кроме того при последовательном подключении нарушение работы одного источника света разрывает цепь, следовательно, прекращается работы всех ламп. Чтобы восстановить работоспособность цепи, необходимо проверить каждую лампочку.

Схема подключения выглядит следующим образом: фаза последовательно обходит все приборы освещения, а на выход последней лампы подается ноль.

При решении вопроса, как подключить светодиодные светильники на потолке, следует проявлять особую осторожность и внимательность

Очень важно, чтобы фаза шла именно на выключатель и дальше на светильники. Ноль должен идти на последний элемент электрической цепи

Такая схема сделает работы светильников безопасной и надежной.

Подобная схема подключения точечных светильников используется очень редко, так как фаза постоянно обрывается на светильниках. В тоже время нулевой провод остается цельным на всем протяжении от распределительной коробки до выхода последнего прибора освещения в цепочке.

Устройство ламп в натяжном потолке

Светильники под натяжной потолок оснащены кронштейнами, посредством которых крепятся к бетонному потолку. Работу перед началом монтажа тщательно планируют, так как после установки полотна снять кронштейны, изменить место расположения светильников или заменить проводку уже не получится. Рекомендации к монтажу:

• кронштейны и электропроводку к ним с запасом провода в 10-15 см устанавливают до начала монтажа полотна;
• мощность лампы не должна превышать 50 Вт, иначе натяжное полотно расплавится;
• для надежной фиксации кронштейна в теле потолка необходимо использовать саморезы с дюбелями;
• отверстие под светильник должно быть меньше чем сам цоколь, поскольку полотно имеет свойство растягиваться, и поэтому после установки лампы может виднеться межпотолочное пространство, это нарушит эстетичный вид покрытия;
• чтобы сохранить полотно без деформации, в месте планируемого выхода провода наклеивается термокольцо и только затем проделывается отверстие.

Расположение лампы по отношению к натяжному полотну

При подключении лампы для натяжного потолка к электропроводке обязательно используйте понижающий трансформатор. Длина провода между ним и лампой не должна превышать 2 м, чтобы под действием сопротивления длины электропровода устройство не потеряло мощность.

Для подключения трансформатора оголяют концы двух проводов (зачищают по краям по 5 мм с каждого конца) и вставляют их в клеммы прибора с маркером 12 V, фиксируя крепежными винтами. То же проделывают с концами проводов основного освещения, только подключают их к маркеру 220 V.

Подготовка к монтажу

При обустройстве потолка начинать монтаж точечных светильников необходимо сразу после установки каркаса под гипсокартон.

• Сначала составляется схема расположения осветительных приборов.
• Прокладывается проводка. Ее удобно делать на потолке, предварительно закрепив на нем специальные клипсы, удерживающие кабель в натянутом состоянии.

Жилы от кабеля опускаются вниз к светильникам. Подключение производится через клеммные контакты.

Несколько советов:

1. Для освещения удобно прокладывать гибкий кабель с тремя жилами сечением 1,5 мм2.
2. Мощные источники света устанавливать не рекомендуется. Выбираются экономичные модели ламп, по силе света равноценные лампам накаливания мощностью 35–40 Вт.
3. Возможность быстрой замены светильника позволяет в дальнейшем подобрать прибор, наиболее подходящий по мощности, цветовой температуре и углу рассеивания.

Конструкция точечного источника света

То, что все точки должны быть более-менее одинаковы, конструкции точечных источников служит, в общем-то, на пользу. Есть несколько типов лампочек, из которых и можно делать такие светильники. А готовить место для установки, крепить, оформлять снаружи и подключать к сети можно будет все очень легко и сразу.

Конструктивно точечный светильник, как и всякая простейшая лампа, состоит из основы с патроном, крепления, проводов подключения и декоративно-защитных элементов.

Под конкретную конструкцию, форму и размеры нужно подготовить в местах установки посадочные места, средства крепления (отверстия под дюбели, кронштейны, крюки, металлические планки), средства проводки и средства окончательного монтажа и отделки.

Схема установки точечного светильника

Очень важно заранее продумать схему подключения, параметры питания, источник питания и возможности управления светом и эффектами. В целом систему светильников можно подключать разными способами (схемами):

• индивидуальное подключение каждого или выборочно некоторых. В этом случае включение происходит индивидуально, каждого светильника от своего выключателя;
• параллельное подключение целой группы (линии, области) с включением одним выключателем;
• последовательное включение группы;
• включение от общего устройства управления, которое может задавать программы на включение групп точечных светильников в различных режимах и с разными эффектами. В этом случае внутри группы обычно светильники подключены друг к другу последовательно, группы же между собой включаются параллельно.

Последнее подключение похоже на подключение гирлянды, с помощью таких управляемых групп можно создавать совершенно фантастические объемные световые эффекты.

Последовательное подключение подходит для множества низковольтных ламп или светодиодов. В этом случае необходимо соблюдать расчетное количество светильников в группе, так как в последовательном соединении падение напряжения на каждый прибор уменьшается пропорционально их количеству в цепи.

При параллельном соединении можно каждую группу соединить общей парой проводов, изоляция которых должна соответствовать питающему их напряжению.

Остальные правила не отличаются от общих правил монтажа электротехнических систем напряжением до 1 кВ.

Светодиод

Это наиболее популярный тип светильников для гипсокартона. Для их монтажа не надо прилагать усилия, они прекрасно освещают комнату. Светодиодные светильники выглядят как лента. При помощи этой ленты можно позволить себе реализовать самые смелые идеи по поводу освещения комнаты.

Светодиодные осветительные приборы для потолков могут прослужить очень долгий срок. Они имеют огромный ассортимент цветовой гаммы. При помощи гипсокартона можно сделать простую, и в то же время красивую подсветку, которая плавно меняет цветовую гамму. При этом яркость света легко меняется. Плотность диодов на ленте влияет на яркость света. Чем больше диодов, тем ярче свет. Для монтажа ленты требуется трансформатор.Существующие светодиодные светильники для гипсокартонного потолка

Для скрытой подсветки требуется монтаж специальной ниши. При включении светодиодной ленты создается такое чувство, что потолок светиться сам по себе. Встраиваемый светильник сейчас очень популярен и моден.

Если монтировать ленту с меньшим расстоянием, на потолочной гипсокартонной конструкции появятся пятна. Необычно и привлекательно смотрятся ленты RGB с разной цветовой палитрой. Контролер позволит создать разные эффекты освещения. Для создания эффектов в контролер вводится специальная программа. Светодиодный светильник выглядит очень красиво, но ленту трудно выгнуть, поэтому для нее нужен потолок четырехугольной формы. Светодиодная лента играет роль дополнительного света, поэтому для основного освещения комнаты следует монтировать другие, более яркие осветительные приборы. Встроенные светильники в потолок из гипсокартона – несложная процедура монтажа своими руками, но чтобы получился ожидаемый эффект, следует делать всё по порядку, иначе можно испортить не только освещение, но и гипсокартонную конструкцию.

Рекомендации по размещению и расчету

Перед тем, как врезать светодиодные светильники в потолок из гипсокартона, необходимо правильно произвести разметку под монтаж профилей, и самих источников освещения.

Делать это до монтажа потолочной конструкции нужно по двум причинам:

• чтобы элементы подвесной конструкции не закрыли источник света;
• с целью скрыть проводку под потолком.

Для проводки используется кабель с сечением от 0,75 до 1,5 мм, крепится проводка к профильному каркасу. На местах будущего расположения светильников, оставляю запас провода около 15 см.

Источники освещения не стоит располагать далеко друг от друга (больше 1 метра), если только не предполагается устанавливать по центру люстру. Чтобы соединить провода, используйте клемники.

Советы по выбору ламп

Светодиодные источники света отличаются от аналогов тем, что их качество излучения зависит от типа кристаллов, используемых в конструкции. Плохое качество излучателей приведет к существенному сокращению срока службы.

Определить, действительно ли источник света достоин выбора пользователя, можно, обратив свое внимание на марку изделия. Обычно точечные диодные светильники поставляются вместе с лампами. Ключевые параметры при выборе излучателей: напряжение питания (чаще всего 220 вольт, что возможно благодаря встроенному драйверу); цветовая температура (для дома выбираются модели 3 000-4 200К); мощность

Ключевые параметры при выборе излучателей: напряжение питания (чаще всего 220 вольт, что возможно благодаря встроенному драйверу); цветовая температура (для дома выбираются модели 3 000-4 200К); мощность

Обычно точечные диодные светильники поставляются вместе с лампами. Ключевые параметры при выборе излучателей: напряжение питания (чаще всего 220 вольт, что возможно благодаря встроенному драйверу); цветовая температура (для дома выбираются модели 3 000-4 200К); мощность.

Отверстия для светильников в потолке из гипсокартона

Отверстие для осветительного прибора

Для создания отверстий в гипсокартонном потолке под источники света своими руками надо сделать разметку. Есть некоторые правила, как сделать отверстия, которых следует придерживаться, когда делается разметка и планируется установка:

1. Осветительные приборы должны находиться друг от друга на расстоянии минимально 120 см.
2. Расстояние от стены до источника света в гипсокартоне минимально 55 см.
3. Отверстие должно совпадать по диаметру с осветительным прибором. Оно не должно быть большим (светильник будет болтаться, внешний вид неудовлетворительный), маленьким (светильник не войдет в отверстие, тогда также возникнут трудности).
4. Во время сверления отверстия должны быть малые обороты. Это следует делать крайне аккуратно, поскольку можно повредить гипсокартонную поверхность.

На данном видео подробно показано, как делается отверстие для осветительного прибора:

Как рассчитать трансформатор

Трансформатор – устройство которое трансформирует напряжение 220В на напряжение 12В. Если вы будете использовать 12 вольтовые лампочки, не забудьте установить понижающий трансформатор.

Выбираем его по мощности. Для расчета мощность устанавливаемых лампочек умножаем на их количество и прибавляем 20% — запас мощности.

Различают индукционные и электронные трансформаторы. Индукционные — более дешевый вариант, хотя более надежный. Электронные более дорогие, но зато они легче по весу. Провод, ведущий до трансформатора должен быть менее двух метров, чтобы избежать потери мощности.

Сколько ламп подбирать на комнату? Рассчитываем исходя из того, что на один квадратный метр нужна освещенность не менее чем в 20 ватт.

Виды светильников и ламп для крепления на ГКЛ-потолке

Точечные светильники для монтажа в гипсокартонные потолки бывают встраиваемыми и накладными. У встраиваемых спотов техническая часть спрятана над потолком, а декоративная выступает над гипсокартонной поверхностью. Накладные светильники крепятся на поверхности, а метод их установки сходный с креплением люстры. Кроме того, по конструктивным нюансам точечные светильники для потолков из ГКЛ бывают поворотными либо неподвижными, одинарными либо блочными. В спотах используются разные виды ламп – от накаливания до энергосберегающих люминесцентных. Больше всего популярны сейчас светодиодные лампы.

Формы и размеры точечных светильников

Для разных типов светильников требуемое число ламп разное. Если используется лампа накаливания, галогенная или энергосберегающая, то она обычно одна, реже две, совсем редко три. Но в точечных светильниках на светодиодах число ламп очень велико, так как единичный светодиод неспособен дать удовлетворительный уровень освещенности.

Размеры этих осветительных приборов сильно варьируется – от маленьких до таких, что не слишком уступают по габаритам какой-нибудь люстре. Эта характеристика светильников отображается в маркировке – размер лампы обозначают буквой R и цифрой, которая соответствует размеру отверстия светильника или самой широкой части его лампочки. Аналогичным образом маркируются цоколи, но здесь используется буква Е. Самые распространенные их модели – Е14 и Е27. Для некоторых ламп, в частности, галогенных, применяются двухштырьковые цоколи, которые маркируются буквами G или GU.

Форма светильников бывает самой разнообразной и ограничивается лишь фантазией дизайнера. Это могут быть круглые, овальные, квадратные, треугольные и прямоугольные светильники, а также приборы более сложных форм.

Как осуществить монтаж различных осветительных приборов?

Как было сказано выше, одни осветительные приборы просты в установке, а другие требуют специальных знаний и навыков. Если до этого не было опыта работы в данной области, а также имеются сомнения в собственных силах, лучше обратиться в специализированные ремонтные бригады.

Светильники в гипсокартон очень важно правильно установить, потому что от этого зависит качество самого освещения, а также внешний вид потолка. Сразу стоит отметить, что неправильно подобранный осветительный прибор или его установка способен привести к деформации потолка или изменению его внешнего вида. Далее пойдет речь о монтаже каждого из светильников

Далее пойдет речь о монтаже каждого из светильников.

Если в качестве светильника была выбрана люстра, то нужно иметь в виду то, что они не всегда подходят для установки на гипсокартонный потолок, потому что листы ГКЛ довольно толстые, они и так визуально делают помещение еще меньше, чем оно есть на самом деле, а если эту конструкцию дополнить крупной, роскошной люстрой, то комната будет казаться совсем крохотной. Если же люстра большего всего вписывается в интерьер, то лучше выбирать модели, которые обладают небольшими размерами. Такой осветительный прибор отлично подойдет для очень больших, просторных помещений или же для квартир с высокими потолками.

Что касается ее установки, то предусмотреть это нужно еще на этапе формирования каркаса, потому что для этого необходимо будет провести электрическую проводку (здесь нужно иметь опыт работы со специальными гофрированными трубками, выполненными из ПВХ и металла) и установить специальные закладные элементы. Для этого создается специальная площадка, к которой в дальнейшем будет крепиться сама люстра. Можно закрепить светильник на профили или бетонное основание, главное избегать установки на сами гипсокартонные листы. Такая технология гарантирует отсутствие трещин и других визуальных дефектов на потолке.

Бывают случаи, когда имеет место установка подвесных светильников на уже готовый потолок, в данном случае процедура должна проводиться с использованием специальных болтов подходящей длины и диаметра. Для этого нужно просверлить небольшое отверстие, установить болт и аккуратно подвесить осветительный прибор.

Люминесцентные лампы могут быть установлены 2-мя способами. Первый предполагает установку на уже готовый гипсокартонный потолок, в этом случае светильник будет являться основой конструкции. Второй же вариант предполагает монтаж осветительного прибора непосредственно внутрь потолка. Стоит отметить, что для создания оригинального дизайна можно установить специальные световые фильтры поверх ламп.

Точечные светильники для гипсокартонных потолков установить довольно просто, для этого необходимо заранее проделать отверстие в гипсокартонном листе, после чего перейти к непосредственной установке в нее самого светильника. Здесь нужно учесть тот факт, что осветительные приборы подобного плана используют напряжение ниже, предполагаемого в сети.

Для монтажа точечных светильников используют трансформатор, который размещают внутри потолочного каркаса. При их установке стоит знать, что они довольно компактны, что позволяет использовать их на различном расстоянии друг от друга, но тут есть свой нюанс. Точечные светильники для гипсокартонных потолков размещаются по определенному правилу: если высота потолка не превышает 2,5 метров, то чтобы освещение в помещении было качественным нужно придерживаться определенных правил, а это значит, что расстояние между рядами осветительных приборов было не более одного метра. Если это правило будет нарушено, то освещение будет слабым (при отсутствии других источников света), но расстояние можно увеличить, если в помещении уже имеется, например, люстра.

Последовательное соединение

Подключить точечные светильники можно последовательно, хотя это — не лучший выход. Несмотря на то, что этот тип соединения требует минимального количества проводов, в быту он практически не используется. Все потому что имеет два существенных недостатка:

1. Лампы светятся не в полную силу, так как на них подается пониженное напряжение. Насколько пониженное — зависит от количества подключенных лампочек. Например, подключено к 220 В три лампы — делить надо на 3. Это значит, что на каждый светильник приходит по 73 В. Если подключено 5 ламп, делим на 5 и т.д.

   Принцип последовательного соединения

2. Если перегорает одна лампочка — не работают все. Найти причину неисправности можно только последовательно меняя лампочки во всей цепочке.

Именно по этим причинам такой тип подключения применяется исключительно в елочных гирляндах, где собрано большое количество маломощных источников света. Можно, конечно, первый недостаток использовать: подключить последовательно к сети 220 В лампочки на 12 В в количестве 18 или 19 штук. В сумме они дадут 220 В (при 18 штуках 216 В, при 19 — 228 В). В этом случае не понадобиться трансформатор и это плюс. Но при перегорании одной из них (или даже ухудшении контакта), искать причину придется долго. И это большой минус, который сводит на нет все положительные моменты.

Схема последовательного соединения лампочек (точечных светильников)

Если вы решили подключить точечные светильники последовательно, сделать это просто: фаза обходит все светильники один за другим, ноль подается на второй контакт последней лампочки в цепи.

Если говорить о фактической реализации, то фаза от распределительной коробки подается на выключатель, оттуда — на первый точечный светильник, со второго его контакта — на следующий…. и так до конца цепочки. Ко второму контакту последнего светильника подключается нулевой провод (нейтраль).

Схема последовательного подключения точечных светильников через одноклавишный выключатель

У этой схемы есть одно практическое применение — в подъездах домов. Можно параллельно подключить две лампочки накаливания к обычной сети 220 В. Они будут светиться в пол накала, но перегорать будут крайне редко.

Подключение проводки

Настенные приборы подключаются так же, как и другие осветительные приборы. Нулевой провод всегда идет напрямую к лампе, а фазовый подключают через выключатель. Для подключения нескольких ламп от каждой точки освещения нужно проложить нулевой провод до распределительного щитка. Фазовый провод прокладывают от выключателя.

Перед тем, как делать монтаж прибора и включение, следует проверить электропроводку и сам светильник. Жилы жгута проводки нужно подрезать и подключить к контактам в распределительной коробке при выключенном тумблере пакетника линии. Затем подключить контакты на  устройстве. Пакетник нужно включить на короткое время, проверить электрическим прибором, какой из проводов является нулем, а какой фазой, и сделать маркировку этих контактов.
