Монтаж точечных светильников в гипсокартонный потолок

Точечные светильники

Конструкция и размещение точечных светильников

Точечным светильником называется небольшое устройство, которое крепится вровень с подвесным или натяжным потолком. Такой светильник, как правило, имеет компактные размеры, потому для полноценного освещения помещения необходимо установить несколько ламп, распределив их по площади потолка.

Стандартные светильники производятся со специальными креплениями пружинного типа (конструкцию крепления вы можете увидеть на фото). Крепление заводится в отверстие в подвесном потолке, где распрямляется, надежно прижимая светильник к обшивке потолка.

С внешней стороны светильник оборудуется декоративной накладкой, скрывающей зазор между лампой и краем проделанного в подвесном потолке отверстия. Дизайн декоративной накладки может быть самым разным, и в некоторых случаях к одной модели светильника можно подобрать несколько накладок в зависимости от стиля помещения.

Модели точечных светильников

Сектор освещения большинства моделей составляет около 30 0. поэтому размещать такие лампы в потолке нужно рядами.

Оптимальные параметры размещения следующие:

• Расстояние между рядами точечных встроенных ламп – не более 1 метра.
• Расстояние между светильниками в ряду – не более 1,5 м.
• Расстояние от светильника до стены – не более 0,6 м.

Совет! Оптимальным является размещения встроенных ламп в шахматном порядке, т.е. со смещением рядов – так комната будет освещена более равномерно.

Дополнительно точечные лампы можно устанавливать на предметах мебели или других деталях интерьера. Хорошо впишутся в дизайн комнаты также карниз с подсветкой или точечное освещение над рабочим столом в кабинете.

Типы точечных встраиваемых ламп

Чтобы облегчить вам выбор, мы расскажем о наиболее распространенных разновидностях встраиваемых светильников для подвесных гипсокартонных потолков.

По конструкции лампы делятся на поворотные и неповоротные:

• Неповоротные встраиваемые светильники имеют максимально простую конструкцию. Установленная в таком светильнике лампа светит в одном направлении, и перенаправить световой поток вы не сможете.
• Поворотные лампы отличаются более сложной конструкцией. и как следствие — установка получается более трудоемкой. Но зато при необходимости можно сфокусировать свет от нескольких светильников в одной точке, что иногда бывает весьма полезно.

В качестве источника света в светильниках могут использоваться:

• Лампы накаливания.
• Галогенные лампы.
• Люминесцентные лампы.
• Светодиодные лампы.

От типа источника света зависит не только энергопотребление и спектр излучаемого лампой света, но и параметры самой конструкции. Как правило, модели с лампами накаливания имеют размер около 12 см, потому установить их можно только в потолок соответствующих габаритов.

А вот светильники со светодиодной или компактной люминесцентной лампой можно скрыто смонтировать в подвесной потолок высотой около 6 см, например в небольшой короб со скрытой подсветкой по периметру комнаты. Но цена таких светильников будет несколько выше, чем оснащенных лампами накаливания – учитывайте это!

Совет! Для более «теплого» и менее «резкого» освещения, а также – для того чтобы осветительный прибор меньше нагревался, следует выбирать лампочки с зеркальным покрытием.

Стена с точечной светодиодной подсветкой смотрится великолепно.

Конечно же, это лишь самая общая классификация, поскольку моделей ламп каждой разновидности существует очень много. Следует внимательно изучить весь ассортимент — и только потом определяться с окончательным вариантом.

Правила и советы

Перед установкой точечных светильников желательно ознакомиться с основными советами и правилами, наработанными специалистами по монтажу:

• Если вы хотите регулировать мощность светового потока, то перед установкой спотов нужно выбрать диммируемые светодиодные лампы и такой же выключатель.
• Ни в коем разе не используйте скрутки для электрического соединения, это крайне опасный вариант.
• При наличии в непосредственной близости к точечному светильнику натяжных потолков внимательно выбирайте мощность лампочки, так как пленка может деформироваться.
• В случае установки галогенных ламп в точечный светильник, не касайтесь голыми пальцами колбы – это сокращает срок службы.
• Если нужно запитать точечные светильники от низкого напряжения, то их подключают через блок питания или трансформатор. Мощность трансформатора или блока подбираются в зависимости от мощности ламп.
• В случае, когда монтаж точечного устройства требует особой аккуратности, пружины крепления стягивают проволокой, которую после установки перекусывают.

Как можно оформить двухуровневый натяжной потолок: варианты

Двухуровневый потолок – лучшее решение для небольших комнат. Его делают в спальне, в детской, на кухне. Перед монтажом следует определиться с дизайном комнаты и правильно подобрать осветительные приборы.

Кухня

На кухне желательно разграничение по зонам. Разные уровни потолка лучше делать над рабочими зонами, выделяя их при помощи подсветки.

Можно сочетать светильники разных цветов, они помогут создать четкую границу между зонами. Лучше брать не более трех оттенков светильников. В центре комнаты можно поместить небольшую люстру. Рабочие места следует дополнительно подсветить точечными источниками света.

Спальня

Для спальных мест лучше подбирать осветительные приборы с приглушенным светом. Можно создать для фотопечати «космический дизайн» комнаты. Тематику космоса дополнят мерцающие светодиоды, которые будут имитировать звезды.

Для «парящей» кровати подойдет такой же парящий потолок. Это будет органично выглядеть в комнатах с высокими потолками. Для подсветки используют светодиодные ленты теплых цветов  и точечные светильники.

В спальне нужно избегать ярких расцветок светильников и подбирать теплые тона. Холодные оттенки создают рабочую атмосферу, что не подходит для спальных мест.

Детская

Для комнаты детей можно использовать солнечные, интересные цвета и дизайны – подойдут фотопечать, яркие радужные подсветки, светильники оригинальной формы. Двухуровневый потолок можно сделать с иллюзией неба и облаков (для этого поможет фотопечать на потолочном полотне). Подвесные элементы с мерцающими эффектами помогут создать нужную атмосферу. В качестве декорирующих элементов подойдут любые рисунки, которые нравятся детям. По контуру этих рисунков можно располагать подсветку. Любой ребенок будет в восторге.

Важно не перегружать комнату обилием цветов, резкие яркие краски быстро утомят ребенка. Лучше подбирать нейтральные решения

Коридор и гостиная

Потолок коридора, выполненный в 2 уровня, оформляют вставками квадратной или круглой формы по всей длине. Для создания простора лучше выбирать белые цвета. В коридорах и прихожих используются светодиодные подсветки и точечные светильники.

Для гостиной подбираются оригинальные и необычные дизайнерские решения. Элементы потолка делают контрастными ко всему дизайну помещения, подсвечивая их светильниками того же цвета. Для создания объема подсветка устанавливается по периметру с внешней стороны. Оригинально выглядят потолки с использованием геометрических фигур.

Ванная комната

В ванную комнату лучше делать двухуровневую конструкцию потолка. С подсветкой по внешнему периметру из влагозащитных источников света.  Соблюдая четкость  симметричность линий и фигур, чтобы не создавалось ощущение небрежности. Основной источник света в ванной не требуется.

Светильники в ванной комнате только влагозащищенные. Обычный светильник быстро выйдет из строя, вода при попадании на него может привести к возгоранию.

Гипсокартонные потолки получили огромную популярность благодаря своим характеристикам. Они легкие, просты в монтаже и уходе, стоят недорого и позволяют создать оригинальные неповторимые конструкции. Правильно подобранная подсветка поможет создать уникальный дизайн комнаты.

Установка светильников

Приступая к установке светильников, необходимо убедиться, что тока в сети нет. Это делается проверкой розетки или контактов на потолке индикаторной отвёрткой.

Проверка розетки индикаторной отверткой.

Если электроэнергия в сети отсутствует, можно приступать к сверлению штроб.

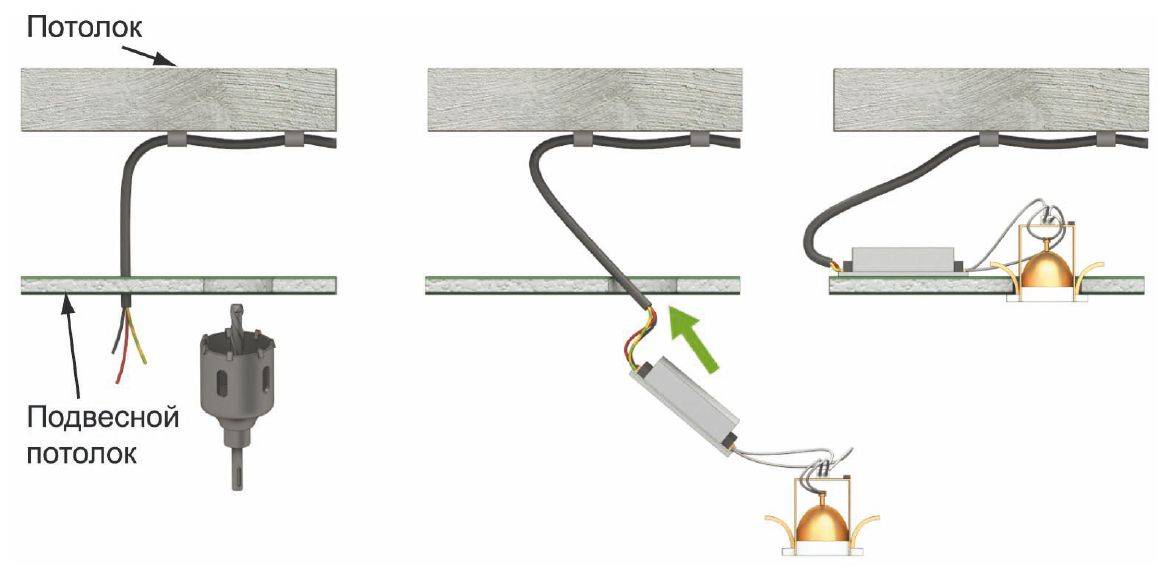

Когда штроба просверлена, надо присоединить вводные провода из распределительной коробки к светильнику. Лучший способ – с помощью клеммных колодок (клеммников). Они обеспечивают надёжную фиксацию и изоляцию жил. Кроме того, такое присоединение проходит быстро. Ещё один плюс клеммников – «сцепление» жил из разных материалов, разного сечения.

После того, как вводные провода и светильник будут соединены, нужно прочно закрепить спот внутри гипсокартонного потолка. С этой целью пружинные лапки светильника зажимаются, и корпус аккуратно помещается в штробу.

Закрепление спота внутри штробы.

Если в споте цоколь с резьбой, после посадки корпуса вкручивается лампочка. Наконец, завершающий шаг, он же самый простой – проверка. Достаточно щёлкнуть выключателем, и станет понятно, всё ли прошло успешно, правильно ли подключен светильник. Отсутствие света, мерцания, искры – всё это указывает на неполадку и предусматривает перемонтаж.

Установка встраиваемых спотов

Отдельно стоит сказать о встраиваемых точечных светильниках – моделях, состоящих из декоративной и технической частей. Порядок их установки такой:

1. Разобрать светильник.
2. Техническую часть поместить в отверстие такими же способами.
3. Вытащить через патрон питающий кабель, соединить его с проводами спота.
4. Утопить провода обратно.
5. Присоединить к технической части декоративную так, чтобы она находилась по эту сторону гипсокартонного потолка.

Осуществление монтажа и прокладки проводов

Для основного кабеля, применяемого для соединения светильников, используется медный трехжильный провод. Его мощность должна соответствовать мощности ламп. Оптимальным будет заключение провода в гофрированную трубу, позволяющую защитить его от воздействия вредных факторов окружающей среды, влаги.

Трансформатор и диммер в случае необходимости их использования устанавливаются в межпотолочном пространстве над плоскостью ГКЛ. Оптимальным будет разметку, закрепление и монтаж проводки осуществлять до установки навесного потолка. В этом случае провода закрепляются и соединяются на старом потолке, оставляя контакты для соединения с клеммами светильников.

Монтаж светодиодной ленты

Проще всего светодиодная лента устанавливается в открытую нишу. Она наклеивается на внутренний борт.

Рис.23. Светодиодную ленту устанавливают в нишу. От положения ленты в нише зависит внешний вид контурной подсветки. Для продления срока службы светодиодной ленты, рекомендовано устанавливать ее на металлическую полосу, которая обеспечит хорошее охлаждение светодиодов. Так же не следует применять ленту длиной более 15 м, подключенной к одному блоку питания.

Важно отметить, что в процессе работы светодиоды хорошо греются. Для продления их срока службы необходимо сделать им охлаждение

Для этого можно на место установки светодиодов установить алюминиевый профиль, и на него наклеить светодиодную ленту.

Установка в закрытую нишу имеет варианты: наклейка ленты на заднюю стенку короба, наклейка ленты на профиль расположенный по передней стенке короба.

Рис.24. В зависимости от того какая ширина полосы освещения необходима ленту можно устанавливать в разные места ниши.

Часто светодиодную ленту укладывают на дно короба. Это достаточно рискованный вариант. Дело в том, что в определенном случае может образоваться тень от передней стенки ниши. Это может сделать подсветку менее эстетичной.

Для монтажа светодиодной ленты помимо самой ленты, потребуется трансформатор, а в случае разноцветных светодиодов еще и RGB контроллер.

Рис.25. Используя RGB ленту можно менять цвет контурной подсветки. Для этого по мимо ленты необходимо установить контроллер.

Мы рассмотрели все варианты подсветки потолка из гипсокартона и способы ее создания. В большинстве случаев используются короб для установки точечных светильников, так как он не занижает высоту помещения. С помощью короба можно украсить помещение и организовать подсветку необходимой зоны. Хорошим решением является комбинация точечных светильников и контурной подсветки, с их помощью можно создать достаточный уровень освещенности, а применяя в светильниках светодиодные лампы можно значительно сократить электропотребление и снизить затраты на освещение квартиры.

В заключение несколько интересных дизайнерских решений по освещению различных помещений. В этих решениях применены различные варианты подсветок и их комбинации.

Последовательное подключение

Такую схему установки потолочных светильников своими руками реализовать достаточно просто, так как она не требует большого количества проводов. Однако последовательно можно подключить не больше шести светильников, при этом освещение будет не таким эффективным. Кроме того при последовательном подключении нарушение работы одного источника света разрывает цепь, следовательно, прекращается работы всех ламп. Чтобы восстановить работоспособность цепи, необходимо проверить каждую лампочку.

Схема подключения выглядит следующим образом: фаза последовательно обходит все приборы освещения, а на выход последней лампы подается ноль.

При решении вопроса, как подключить светодиодные светильники на потолке, следует проявлять особую осторожность и внимательность

Очень важно, чтобы фаза шла именно на выключатель и дальше на светильники. Ноль должен идти на последний элемент электрической цепи

Такая схема сделает работы светильников безопасной и надежной.

Подобная схема подключения точечных светильников используется очень редко, так как фаза постоянно обрывается на светильниках. В тоже время нулевой провод остается цельным на всем протяжении от распределительной коробки до выхода последнего прибора освещения в цепочке.

Что необходимо для установки

Из материала понадобятся следующие элементы: точечные светильники; лампы; провод питающий; клеммники или гильзы для соединения проводов; изоляционная термоусадка, изолента; выключатель.

Желательно подбирать светильники одного типа для каждого типа освещения. Соответственно к типу конструкции закупаются сами лампы необходимого количества

Важно строго проверять наличие светоотражающего слоя по конусу в основании цоколя для ламп накаливания и технические характеристики в соответствии с требованиями к светильнику

Для подвесных потолков используются лампы 40 Вт, более мощные будут значительно нагревать материал подвесного потолка и могут привести к порче конструкции или даже пожару. Галогеновые и светодиодные варианты осветительных элементов подбираются по мощности и спектру выдаваемого света.

Провод подбирается в зависимости от материала, из которого выполнен подвесной потолок. Так для гипсокартона, который является огнеупорным материалом, подойдет обычный двухжильный или трехжильный провод ВВГ-2(3)х1,5. Для таких материалов, как МДФ или пластик, необходимо подобрать пожаробезопасный вариант провода РКГМ.

Провод должен быть мягким, то есть каждая жила представлена множеством мелких жилок, объединенных под одной изоляцией. Для соединения проводов и подключения к ним светильников можно использовать специальные клеммники, которые продаются в любом хозяйственном магазине.

Однако болтовое соединение является обслуживаемым. Потребуется как минимум два раза в год проверять затяжку прижимных болтов. В ином случае в месте контакта клеммники и провода могут начать нагреваться и обугливаться. Более надежным и долговечным вариантом является фиксация с помощью медных или меднолуженных гильз.

Предохранить места соединения необходимо с помощью изоленты или же используя специальную термоусадочную трубку для изоляции питающих проводов.

Материалы для монтажа светильников

Перед тем, как начать монтаж светильников, проверьте на наличие:

Светильника с готовыми креплениями;
Электрический привод;
Лампы (важно, чтобы они соответствовали цоколю у светильника);
Гильзы или клеммники для соединения проводов;
Стандартная изолента;
Выключатель для светильников.

При покупке светильника в магазине выберите светильники одного типа. Например, вы знаете, что вам не хватит мощности главной люстры и придется докупить к ней еще несколько небольших точечных светильников: выберите варианты из одной коллекции. Так вы избежите разнобоя в дизайне и вам будет легче начать монтаж освещения.

Обязательно проверьте, есть ли светоотражающий слой по специальному конусу колбы у них. Уточните на их соответствие с техническими характеристиками светильников.

Мощность ламп не должна превышать 40 ватт. Если вы выберите такую мощность, то светильник не будет перегреваться и гипсокартон вокруг него останется в сохранности. А лучше для этой цели подходят светодиодные и галогеновые лампы: вам останется лишь подобрать их по мощности излучения.

Так же уделите внимание подбору провода, а лучше при покупке проконсультируйтесь по этому вопросу со специалистами. Если ваш потолок гипсокартонный, то отлично подходит 2-х жильные ВВГ-2х1.5

Не забудьте приобрести в специализированном магазине клеммники: за ними нужно будет следить и после завершения установки. Со временем они без обслуживания нагреваются, поэтому необходимо периодически подтягивать их болты.

Инструменты

Для монтажа потолочных светильников своими руками вам понадобятся следующие инструменты:

1. дрель;
2. распределительные коробы;
3. кабель выбранной длины;
4. отвёртка;
5. нож строительный;
6. пассатижи;
7. клеммники.

Некоторые из перечисленных инструментов обычно есть в каждом доме.

Инструменты для монтажа светильников

Разводка проводов

Провода прокладываются к светильникам в гофротрубе.

Распределительную коробку следует расположить в доступном месте, чтобы можно было в дальнейшем проверять через нее исправность проводки. Не помешает также прокладка от нее резервного кабеля в отдельной гофре на случай замены неисправного провода в дальнейшем. Несмотря на то, что потолок будет закрыт гипсокартоном, к кабелю будет доступ через отверстия в потолке, и его можно будет протянуть к любому светильнику.

Если применяется пожароустойчивый кабель, гофру использовать необязательно. Но все-таки ее рекомендуется установить хотя бы на входе в межпотолочное пространство. Через гофрированную трубу удобно вытягивать вышедшие из стоя провода и вставлять новые, поэтому следует располагать ее по прямой линии от распределительной коробки.

Часто применяются лампы с небольшим напряжением: 12 В и 24 В. Это безопасно, но требуется установка дополнительного блока питания. Его лучше расположить где-нибудь внизу или в скрытой нише потолка для удобства обслуживания.

Виды точечных светильников для гипсокартона

Обычно для организации подсветки используют четыре типа источника света:

• Галогеновые лампы;
• Светодиодные сборки;
• Классическая лампочка накаливания;
• Люминесцентные лампы.

Обычная лампа накаливания используется в потолках из гипсокартона достаточно редко из-за низкой светоотдачи и небольшого ресурса. Спрос на люминесцентные или энергосберегающие лампочки тоже снижается из-за высокой чувствительности к перепадам напряжения. Кроме того, в старых моделях ламп широко используются соединения ртути, поэтому данный тип лучше не применять на гипсокартоне в жилых помещениях.

Монтаж точечных светильников в гипсокартон оказывается делом более простым и доступным, чем выбор встроенной модели, подходящей под интерьер и детали обстановки. Обычно для гипсокартонного потолка используют более современные светодиодные и галогеновые приборы, они более долговечны, хоть и стоят дороже.

Если заказчик предпочитает галогеновые лампы, то нужно будет монтажом дополнительно проверить сечение и качество проводки, а также отсутствие в отделке потолочной поверхности легкоплавких материалов.

При высокой светоотдаче галогеновые потолочные светильники, встроенные в гипсокартонную конструкцию, в отсутствии свободного воздушного пространства могут перегреваться с оплавлением рефлектора.

По конструкции корпуса точечные светильники разделяют на три категории:

• Обычные, с открытой тыльной частью и стационарным рефлектором. Монтаж такого светильника выполняется фиксацией в отверстие в гипсокартоне, после чего фонарь может светить только в одном направлении;
• Поворотная или регулируемая модель. По сути, это разновидность предыдущего варианта, в котором рефлектор выполнен на поворотном шарнире. Может отклоняться вместе с источником света на небольшой угол, до 45о;
• Защищённый вариант светильника представляет собой герметизированный корпус, внутри которого смонтированы источник света, рефлектор и контактная группа для подключения электропроводки.

Водонепроницаемые модели, как правило, устанавливаются в ванных комнатах и в помещениях с повышенной влажностью. Монтаж данного типа светильника на гипсокартон в зале или даже в кухне не имеет смысла, стоят они дороже, в плане ресурса или в декоративном оформлении особых преимуществ нет.

Защищенная конструкция удобна тем, что светильник не выйдет из строя, даже если произойдет протечка воды через потолок на гипсокартон. Понятно, что если есть риск затопления, то расположение и место для монтажа нужно выбирать с учетом возможных последствий. Но ремонтировать водонепроницаемый точечный светильник достаточно сложно, мало снять корпус с гипсокартона, это как раз наиболее простой этап ремонта. Нужно ещё правильно разобрать прибор, чтобы добраться до лампочки и, желательно, не повредить уплотнение.

К сожалению, большинство производителей изготавливают защищённые модели, которые можно разобрать от силы пару раз, после чего приходится искать способы замены уплотнений, в том числе с помощью герметика и фум ленты.

Светильники с подвижным рефлектором удобны тем, что можно всегда отрегулировать направление потока света относительно вертикальной оси, максимально отражатель может отклоняться на угол до 45о. Но есть одно препятствие, монтаж светодиодного светильника на гипсокартоне потолка делают не очень удобным для управления регулируемым отражателем, слишком высоко.

Кроме того, через 3-5 месяцев после монтажа освещения на потолке корпус и арматура светильника забивается пылью, поэтому поворачивать рефлектор становится сложно. Поэтому после монтажа подобные модели сразу выставляют в необходимом направлении и фиксируют, чтобы больше не возвращаться к регулировкам.

Ремонтировать подобные приборы достаточно просто, но есть одно ограничение. В корпусе, помимо электрической части, обязательно стоят вкладыши из полипропилена, поэтому, если установить галогеновую лампу вместо светодиодной, то через 5-6 месяцев вкладыши плотно привариваются к основе, соответственно, разобрать фонарик будет практически невозможно. Остаётся лишь заменить галогенку на более щадящую светодиодную лампочку и повторить монтаж на потолке, развернув рефлектор в нужном направлении.

Стационарные встроенные светильники удобны во всем. Они легкие, большая часть конструкции открыта для чистки и обслуживания. Кроме того, отсутствие внешнего корпуса облегчает и улучшает охлаждение рефлектора, поэтому в данной конструкции вполне возможна установка как обычных ламп накаливания, так и галогенных источников света.

Подготовка к монтажу

При обустройстве потолка начинать монтаж точечных светильников необходимо сразу после установки каркаса под гипсокартон.

• Сначала составляется схема расположения осветительных приборов.
• Прокладывается проводка. Ее удобно делать на потолке, предварительно закрепив на нем специальные клипсы, удерживающие кабель в натянутом состоянии.

Жилы от кабеля опускаются вниз к светильникам. Подключение производится через клеммные контакты.

Несколько советов:

1. Для освещения удобно прокладывать гибкий кабель с тремя жилами сечением 1,5 мм2.
2. Мощные источники света устанавливать не рекомендуется. Выбираются экономичные модели ламп, по силе света равноценные лампам накаливания мощностью 35–40 Вт.
3. Возможность быстрой замены светильника позволяет в дальнейшем подобрать прибор, наиболее подходящий по мощности, цветовой температуре и углу рассеивания.

Самостоятельная установка встраиваемых светильников

Начинается монтаж приборов света с момента старта облицовки потолка рейками. Задействуется ниша на реечном потолке. С определения будет ли удобен голубоватый оттенок освещения в комнате, начинается установка светодиодов. Обычно их рекомендуют как дополнительное освещение или в комнатах, где не находится долго человек. Для светодиодных ламп нужна высота для монтажа в реечный потолок – 7 см.

При установке галогенных приборов появляется другая проблема – от сильного их нагрева может деформироваться потолок. Поэтому монтаж проводится обдуманно.

Необходимые инструменты

Монтаж светильников проводится инструментами:

• выбирается любой вид светильников;
• электрический лобзик, заменяется консервным или канцелярским ножом;
• штангенциркуль;
• для отметок карандаш.

Укладка проводки

Если обшивка завершена, то скрыто провести проводку будет невозможно. Разбирается потолок. Затруднено также подсоединение концов проводки к месту установки осветительного прибора.

Для проводки не понадобятся штробы. Ее укладывают в специальные кабельные каналы из пластика. Этот процесс проделывается перед сборкой реек. Вместе с выбором формы потолка планируются на нем места для ламп. Все это делается до начала облицовки.

Чтобы без разборки облицовочного материала была возможность провести ремонт проводки или замену ее части, для нее применяется металлический рукав. Он крепится специальными заводскими крепежами, но их можно заменить и крепежами кустарного производства.

После расчета нагрузок выбирается провод в сечении. Если при одинаковых показателях нагрузки на медный или алюминиевый провод выбирается один, то кабель из алюминия должен быть большего сечения, чем у медного. Но второй значительно дороже, хотя и долговечный.

Когда выбирается провод без расчетов, то достаточно будет остановиться на медном с диаметром до 2 мм2. Чаще выбирается сечение 1,75 мм2. Он справится с любым современным осветительным прибором, поскольку они не потребляют много энергии.
