Устройство дренажа вокруг дома: проектирование и обустройство дренажной системы своими руками

Устройство дренажа вокруг дома

В районах с преобладанием глинистых почв, вода очень медленно впитывается или стоит на месте. Даже если строители постарались надежно сделать гидроизоляцию фундамента, есть вероятность, что в каких-то местах плохо обработаны швы или слишком тонкий слой мастики. Кроме того, со временем гидроизоляция теряет свои свойства и приходит в негодность. Поэтому одной гидроизоляции для защиты фундамента будет недостаточно.

Принципы устройства

  • Состав грунта (какие почвы преобладают – глинистые или песчаные);
  • Ландшафт участка (есть ли уклон, низины или площадь относительно ровная);
  • Уровень грунтовых вод и их колебания в течение года;
  • Положение участка относительно водоемов, есть ли угроза весенних паводков;
  • Среднее за год количество осадков, а также максимально возможный уровень осадков в конкретном районе;
  • Плотность застройки участка, глубина соседних фундаментов;
  • Наличие и площадь асфальтовых и бетонных покрытий, затрудняющих впитывание осадков в землю.

Только после оценки всех вышеперечисленных факторов можно сделать правильный выбор типа системы дренирования.

Составляющие элементы

Для правильного устройства дренажа нужно учесть все необходимые технические параметры, а также соблюсти правила монтажа:

Выкапывая канавы для труб, стоит пользоваться лазерным нивелиром, чтобы сделать нужный уклон. Степень уклона зависит от диаметра трубы – чем больше диаметр, тем меньше уклон:

Диаметр трубы, ммУклон, см/м
40-503
85-1002
1500,8
  • Использование геотекстиля необходимо для фильтрации воды от мелких примесей, которые могут замусорить отверстия труб или щебенку. Геотекстиль различается по плотности и пропускной способности – чем более плотный материал, тем ниже пропускная способность;
  • При выборе труб чаще всего отдают предпочтение полимерным гофрированным трубам, однако возможно использование керамических, асбоцементных и пористых труб. Категорически не подходят стальные трубы, так как они подвержены коррозии;
  • На трубы необходимо нанести перфорацию (это может быть как готовая труба с отверстиями, так и доработанная своими руками). При этом диаметр отверстия делают меньше размера используемого гравия;
  • Для наблюдения за состоянием системы и ее очистки необходимо использовать смотровые колодца (из колец или уже готовые). Размещают их на расстоянии не более 12 м друг от друга. Сам колодец делают накопительным (с цельным дном – здесь потребуется дополнительное отведение воды) или поглощающим (дна нет – вода уходит в землю через щебенку).

Ценообразование

Зачем необходим дренаж

При постройке дома, гаража, сарая или кухни мы часто игнорируем влияние на здание подземных вод, считая, что они залегают на достаточной глубине. Для защиты фундамента многие строители обмазывают эту конструкцию горячим битумом или используют другой вид гидроизоляции, некоторые устанавливают отмостку и лишь немногие думают над тем, как правильно сделать дренаж вокруг дома.

Практика показывает, что люди предусматривающие водоотводящую систему делают правильно и вот почему. При постройке дома в низинных местах грунтовая вода может достигать максимального уровня во время сильных затяжных дождей или в весенний период, после таянья снега. Появление воды в подвале можно заметить в редких случаях, но излишняя влага, проникая в материал фундамента, проявляется на стенах в виде плесени. Особенно это опасно морозной зимой, когда вода под влиянием отрицательных температур замерзает и расширяется в объёме, что приведёт к разрушению конструкции фундамента. Здесь многие задумаются, как сделать дренаж вокруг дома своими руками чтоб избежать дополнительных финансовых затрат на наём рабочих. Перед началом работ по устройству дренажа ознакомимся с его основными разновидностями.

Защита фундамента от влаги с помощью специальной отмостки

Для отведения дождевых и талых вод устанавливают отмостку фундамента. Прежде всего, необходимо определить глубину отмостки, затем выкапывают траншею, начиная от фундамента. Ширина траншеи должна быть не меньше одного метра. Из нее удаляют все растения, дно засыпают песком, который необходимо утрамбовать, поливая водой, для того чтобы придать плотность. Выдерживают слой в 100 мм. Если вы будете использовать отмостку как дорожку, уложите дополнительный слой из гравия. Поверхность заливают бетоном. Отмостка тоже должна быть под уклоном, чтобы осадки стекали, и фундамент был защищен от воды.

Следующие правила помогут вам правильно установить отмостку. Она должна быть единой по всему периметру, без повреждений. Соблюдайте обязательно уклон. Чтобы бетон обладал водоотталкивающими свойствами, его поверхность покрывают цементом или водостойким клеем.

Отмостка позволяет отвести атмосферные осадки в виде дождя и талого снега на безопасное расстояние, но защитить фундамент от подземных и грунтовых вод она не способна. Поэтому для получения отличного результата необходимо установить как отмостку, так и дренажную систему. Вместе эти системы отлично справятся со своей задачей.

Специальная отмостка и дренаж фундамента фото:

Отмостка фундамента

Установка перечисленных выше систем – работа не такая уж сложная. Данные рекомендации позволят вашему дому простоять долгие годы, и вам не потребуется проводить ремонт или восстановление фундамента и других частей дома.

Какие инструменты потребуются, чтобы поставить возле здания?

С учетом, что работы по обустройству придомового дренажа производятся в непосредственной близости от фундамента и стены, их придется выполнять вручную. Для изготовления дренажной системы потребуется следующий инструмент:

  • земляные работы — штыковая и совковая лопата, лом, садовая тачка или носилки, отбойный молоток (если придется вскрывать бетонную отмостку);
  • ручная трамбовка для уплотнения дна траншеи и подушки;
  • болгарка, ножовка по металлу — для подготовки труб и лотков, комплектации дренажной линии;
  • ножницы, нож для раскроя геотекстиля;
  • колышки, шнур — для разметки.

Дренаж вокруг дома необходим в регионах с обильными осадками и нестабильной паводковой обстановкой, а также при близком расположении грунтовых вод. Систему можно смонтировать своими руками, выполняя все рекомендации специалистов и правильно выбирая материал.

Проще всего, обустраивается открытый дренаж, но он испортит внешний вид. Для монтажа закрытой системы придется понести определенные затраты, но она отличается надежностью и долговечностью.

Дренажные трубы для отвода грунтовых вод

Чтобы обеспечить фундаменту надёжную защиту от грунтовых вод нужно будет ответственно подойти к выбору труб. А какой тип дренажных труб подойдёт лучше всего будет напрямую зависеть от грунта на участке:

  • Грунт щебёночный. В этом случае лучше купить дренажные трубы с перфорацией, в которых не будет дополнительного слоя фильтрующего.
  • Грунт песчаный. В данном случае потребуется купить дренажные трубы с дополнительным слоем фильтрации из геотекстиля.
  • Грунт глинистый. Здесь можно применить трубы нескольких типов: дренажные трубы с фильтрующим слоем и трубы без фильтрующего слоя. Фильтрующий слой долен быть выполнен из кокосового волокна.
  • Грунт суглинистый. Подойдут трубы с фильтрующим слоем, выполненным из геотекстиля.

На фото можно видеть перфорированную дренажную трубу, которую чаще всего используют для устройства дренажной системы на участке.

На этом фото показана перфорированная дренажная труба со слоем геотекстиля.

На фото можно видеть дренажную двухслойную трубу.

Чтобы лучше понять, как осуществляется монтаж труб при создании дренажной системы вы можете посмотреть видео, в котором показано как делаются такие работы.

https://youtube.com/watch?v=1TKDrXJq_9s

Стоимость установки систем дренажа под ключ

Наем специалистов позволяет избежать множество ошибок при обустройстве дренажной системы. На рынке существует множество фирм, которые предоставляют услуги по установке дренажа, включая разработку проекта и проведение всех необходимых работ. Средняя стоимость таких услуг составляет 2300-5000 рублей за квадратный метр и глубину от 1 до 3 метров соответственно.

Также, могут быть предложены дополнительные услуги, которые оплачиваются отдельно:

При соединении труб к смотровому колодцу, важно убедиться в герметичности стыков Источник saratov.tiu.ru

Цена на обустройство дренажа складывается и зависит от следующих условий:

  • Площадь участка (расчет стоимости зависит от протяженности каналов);
  • Комплекс необходимыхработ ;
  • Угол уклона (высота между верхней и нижней точками траншеи);
  • Тип почвы (работы на влажном глинистом грунте стоят дороже, чем таковые на обычной почве);
  • Уровень грунтовых вод (глубинный дренаж стоит дороже, чем поверхностный).

Этапы монтажа

Процесс установки дренажной системы можно разделить на 10 этапов:

  1. Подготовка — подвоз инструментов, материала, разметка участка, удаление пластов дерна
  2. Рытье траншей, с надлежащим углом наклона дна
  3. Заполнение траншей песчаной подушкой
  4. Раскрой геотекстиля, выстилание траншей (края материи крепятся к стенкам небольшими деревянными колышками)
  5. Засыпка первого слоя щебня
  6. Укладка дренажных труб
  7. Засыпка труб более мелкими фракциями щебня
  8. Закрытие получившегося сандвича краями геотекстиля (внахлест). Для прочности, можно заранее поместить через равные промежутки отрезки синтетического шнура. Свернутый текстиль дополнительно обвязывается.
  9. Засыпка слоем песка, вынутым при рытье траншеи грунтом
  10. Установка на прежнее место срезанных пластов дерна


Поперечный разрез здания с пристенной системой дренажа

Что такое дренаж и как он работает

Если гидроизоляцию можно сравнить со стеной для воды, то дренаж подобен осушающему насосу. Гидроизоляция и дренажная система вокруг дома прекрасно дополняют друг друга и обеспечивают наиболее полную защиту фундамента от грунтовой влаги.

Как известно из школьного курса физики, жидкость, согласно закону сообщающихся сосудов, всегда переливается в более низкое место. Не забываем, что в почве влага распространяется по капиллярам достаточно медленно. Поэтому быстрый слив собранной воды по дренажным трубам позволяет создать сухую зону позади них. Именно этот эффект используется для защиты фундамента дома.

Уложить дренаж вокруг дома своими руками несложно. Он представляет собой систему перфорированных труб, собирающих грунтовую воду, которая самотеком течет к месту сброса в подходящее место, например к специальному колодцу.

Перфорированная дренажная труба своими руками

В любом случае дренажные трубы монтируются под уклоном. Идеально, если и почва вокруг дома имеет небольшой уклон, а поблизости расположен овраг, куда можно организовать сброс воды. На горизонтальном участке, расположенном в низине, воду приходится собирать в специальную накопительную емкость – дренажный колодец, откуда периодически ее откачивают по мере наполнения. Накопленная влага может использоваться как для технических нужд, так и для полива растений.

Готовые дренажные трубы можно заменить самодельными. Дренажная труба своими руками делается из оранжевой водопроводной (толстостенная труба для наружного монтажа). Эффект достигается путем просверливания в ней множества дренажных отверстий.

Перфорированные ПВХ трубы можно использовать как дренажные

Устройство дренажной системы

То, как выглядит дренаж, знают многие. Например, в горшке с любым домашним растением на дне всегда должен быть слой специальных камушков, который сбалансирует отток воды и сохранит обмен воздуха в почве.

Если дренаж отмостки будет открытого типа, то ему и камушки не нужны, хватит траншеи. Ее же будет достаточно в засыпном варианте, однако, здесь все же потребуется щебень, благодаря чему вода будет немного застаиваться и впитываться в почву постепенно.

Дренаж для отмостки закрытого типа собирается сложнее, так как основной объем жидкости будет собираться в трубах, которые можно вывести куда угодно, например, в смотровой колодец с тем же щебнем на дне. Трубы здесь должны иметь диаметр не менее 11 см, быть полимерными и перфорированными.

Устройство дренажной системы закрытого типа

Все эти виды называются также кольцевыми, так как они призваны отводить осадочную воду от отмостки. Существует также пристеночный дренаж, который именно отводит воду внутри почв от фундамента, обычно его прячут под отмосткой. И это не редкость, когда кольцевой подвид и пристеночный комбинируют, чтобы сделать защиту наиболее качественной. В этих случаях обычно все же есть какой-то резервуар для сбора воды, в него выводятся оба дренажа. Это сложная система, но эффективная везде, где она действительно необходима.

Куда отводить воду из дренажной системы

Одна из важных, а порой и трудноразрешимых задач при устройстве водоотведения — куда сбрасывать воду из дренажной системы. Наличие центрального ливнестока по улице, к которому можно подключиться — большая редкость и не всегда доступно даже жителям престижных посёлков. Хорошо, если особенности рельефа позволяют сбросить воду в рядом расположенную канаву, вывести на склон, в водоём. Если отвод за пределы участка невозможен, УГВ невысок, а грунт водопроницаем, можно устроить поглощающий колодец. Если же участок влажный и расположен в низине, а грунтовые воды находятсяблизко к поверхности, отвести воду просто некуда. Можно попытаться выкопать пруд, вынутым грунтом подняв уровень земли. Но не факт, что это оправдает себя и стоит десять раз подумать, прежде чем затевать строительство на проблемном участке, который нельзя осушить.

Подземный коллектор — один из вариантов отведения воды из дренажной системы

Мы лишь в общих чертах рассказали о водоотведении. Если вы решите делать дренаж на собственном участке, рекомендуем начать с проекта. Его можно попытаться сделать самостоятельно, глубже изучив тему. Но надёжнее, особенно при сложной системе, обратиться к специалистам.

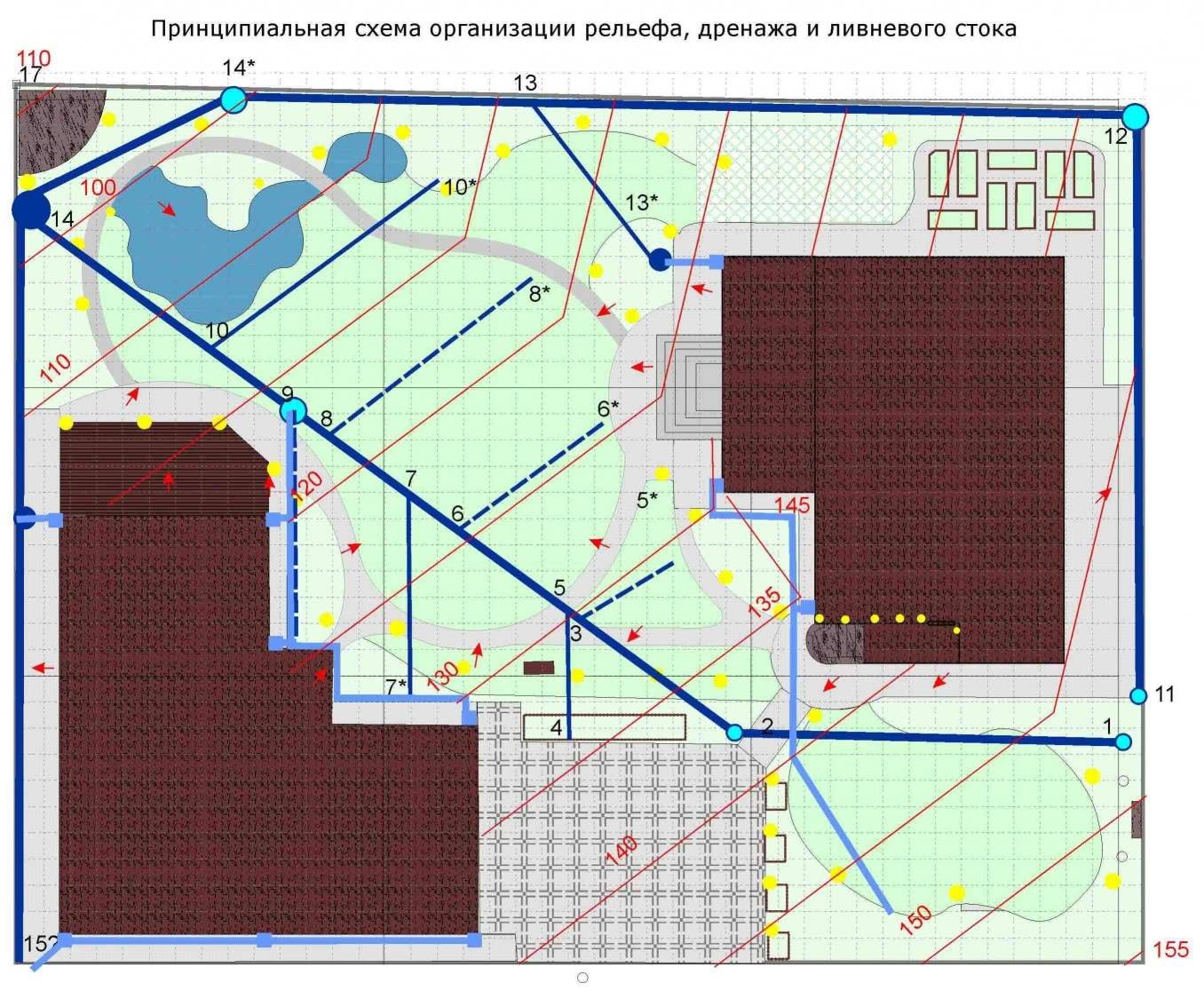

Устройство дренажа начинайте с проекта

Как смонтировать водоотвод самостоятельно

В связи с тем, что открытый и засыпной виды водоотвода считаются самыми простыми в монтаже, опишем как сделать дренаж вокруг дома своими руками из труб. Для проведения подобных работ нам понадобятся:

  • Инструменты для разметки участка (деревянные или металлические колышки, шнур, рулетка или землемерная лента);
  • Совковая и штыковая лопата;
  • Щебень для подсыпки;
  • Нивелир или водяной уровень для определения самого низкого места на участке;
  • Пластиковые и асбестоцементные трубы с уплотнителем;
  • Строительный уровень.

Для начала нужно определить самое низкое место на участке для устройства сливного колодца. При наличии большого здания дренажных колодцев может быть два, их располагают по диагонали дома. Как утверждают эксперты, устройство дренажной системы начинается из выкапывания траншеи по периметру здания. Яму выкапывают на расстоянии 2 метров от фундамента, додерживаясь ширины 45-50 сантиметров. Для эффективного отвода воды от фундамента глубина траншеи должна превышать точку заложения основания на 20-30 сантиметров.

На подготовительном этапе работ важно придерживаться указанного выше расстояния, что позволит правильно уложить трубы, соблюдая необходимый уклон (от самой верхней точки к сливному колодцу). Чтоб вода самостоятельно стекала в проложенную траншею, от фундамента к дренажной системе предусматривается уклон в пределах 3-3,5%

Как правильно сделать дренаж вокруг дома? Над этим вопросом задумываются многие. Для начала нужно устелить дно траншеи слоем песка толщиной 4-7 сантиметров, после этого подсыпку уплотняют. Далее на основание укладывают геотекстиль (этот материал применяют в строительстве для герметизации стен подвалов). Здесь необходимо делать внахлёст 15-20 сантиметров.

На герметик укладываем щебневую подсыпку с соблюдением уклона дна ямы, этот слой должен находится в пределах 8-10 сантиметров. Поверх щебня производится монтаж полиэтиленовых труб, имеющих диаметр 5-8 сантиметров, стыки этих изделий скрепляются при помощи специальной ленты или герметика. Теперь нужно уложить ещё один слой щебня, но на этот раз его толщина составляет 20-30 сантиметров. Для защиты дренажа от заиления в местах соприкосновения крупного наполнителя и грунта укладывают геотекстиль.

Как мы уже говорили, смотровые колодцы монтируют в самом низком месте участка или в противоположных углах здания. Для монтажа таких конструкций чаще всего используются бетонные кольца, хотя для этой цели можно применять и другие материалы, которые не будут пропускать влагу. Основной функцией дренажных колодцев считается накопления воды из дренажной системы, отвод песка и других частиц из труб. В случае заиления резервуаров их используют для подачи воды в систему под высоким давлением

Следует обратить внимание на тот факт, что дно колодцев расположено намного ниже верха труб, что позволяет накапливать мусор. Впоследствии грязь и песчинки могут быть вынесены наружу

Поверх геотекстиля укладывают специальную поливинилхлоридную трубу с отверстиями для сбора воды. Дырочки делают самостоятельно по всей поверхности изделия через каждые 10 сантиметров, диаметр отверстий должен соответствовать 5 миллиметрам. Далее необходимо подвести трубу к колодцу, эту систему засыпают щебнём 5-10 сантиметров, поверх укладывают слой грунта и дёрн. Теперь мы знаем как делать дренаж вокруг дома. На завершающем этапе работ подсоединяем трубы, отводящие воду к дренажной системе.

А теперь обратим внимание на последний элемент дренажа, колодцы. По принципу действия эти конструкции бывают накопительными или поглотительными

Первый колодец устраивается с герметичным дном, что позволяет накоплять влагу для полива огорода или других целей. Если потребности в дополнительной воде нет, устраивают глубокий поглотительный колодец. Его дно засыпают крупным щебнём или битым кирпичом, что будет способствовать впитыванию влаги.

Советуем почитать:

  • Для чего нужна дренажная система;
  • Дренажная система на участке – особенности обустройства;
  • Какой щебень нужен для дренажа

https://youtube.com/watch?v=DloSGrkFtYA

Особенности закрытого варианта

Выяснив, как правильно сделать дренаж вокруг дома, и составив проект, следует подготовиться к дальнейшим работам. Следует запастись материалами, а также нужными инструментами.

В ходе работ могут понадобиться:

  • бечевка для разметки и маркировки положения коммуникаций;
  • строительный уровень и отвес, чтобы контролировать уклон труб;
  • штыковая и совковая лопата;
  • инструмент для трамбовки грунта;
  • ведро и/или тачка для транспортировки ненужной земли;
  • рулетка для выполнения измерений;
  • ножовка по металлу и т. п.

Понадобится также определенное количество дренажных труб. Это специальные конструкции с перфорацией, обычно они выполнены из пластика. Вместо них можно использовать пластиковые трубы для наружной канализации, предварительно проделав на их поверхности дырочки обычной дрелью.

Дополнительно надо подготовить: геотекстиль, песок, щебень или другой подобный материал, смотровые колодцы по количеству поворотов и т.п.

В процессе монтажа дренажной системы вокруг дома используют геотекстиль – нетканый фильтрующий материал, а также щебень крупных фракций

Геотекстиль необходим для того, чтобы защитить наполнитель, окружающий дренажную трубу, от проникновения тонкодисперсных глинистых частиц и заиливания. Экономить на этом материале не стоит. Его должно быть достаточно, чтобы полностью покрыть стены и дно выкопанной траншеи, а также накрыть засыпанную трубу с солидным перехлестом.

Сначала рекомендуется выполнить разметку на грунте, а затем приступать к земляным работам. Начинают копать обычно от самой высокой точки системы, постепенно углубляя траншею.

При расчете уклона дренажной трубы можно ориентироваться на норматив в 1%. Если длина траншеи составляет 20 м, то перепад высоты между ее начальной и конечной точкой должен составлять 20 см. Необходимые измерения выполняют с помощью обычной рулетки.

После того, как траншея готова, ее дно необходимо тщательно утрамбовать. Затем на дно насыпают слой песка 10 см, который также тщательно трамбуют. После этого всю траншею рекомендуется застелить слоем геотекстиля таким образом, чтобы были покрыты и дно, и стены сооружения, а края материала выходили на поверхность и свободно лежали на земле.

В устройстве закрытой дренажной системы используются дренажные трубы с перфорацией, геотекстиль и засыпные материалы: песок, гравий, щебень (+)

Теперь на дно, скрытое геотекстилем, нужно насыпать слой гравия примерно 20 см. Приемлемым будет любой фильтрующий материал: щебень, керамзит, осколки кирпича и т.п. Главное, чтобы его фракция была больше, чем размеры отверстий в дренажных трубах, иначе засоров не избежать.

После укладки гравий нужно разровнять и обязательно проконтролировать уклон коммуникаций, он должен соответствовать проведенным ранее расчетам и замерам.

Если все в порядке, на гравий кладут дренажные трубы, соединяют их со смотровыми и дренажным колодцами. Затем систему засыпают еще одним слоем гравия (щебня, керамзита и т.п.) Высота этого слоя должна также составлять 20 см. Края геотекстиля, которые остались свободными, заворачивают поверх слоя засыпки.

В местах поворота дренажной трубы устанавливают смотровые колодцы, которые необходимы для контроля за состоянием системы. Сверху их закрывают крышками

Перехлест слоев нетканого материала должен составлять около 30 см. Иногда рекомендуют закрепить положение геотекстильного материала с помощью бечевки или пластиковых фиксаторов.

Теперь можно засыпать остаток траншеи песком (нужен слой 10 см) и грунтом. Песок снова необходимо утрамбовать, особенно в пространстве по бокам от дренажной трубы. Сверху укладывают срезанный ранее дерн или монтируют дорожки.

Можно придумать и собственный вариант декорирования места прокладки дренажных труб. Должен оставаться доступ к крышкам смотровых колодцев, а также к точке сброса отведенной влаги.

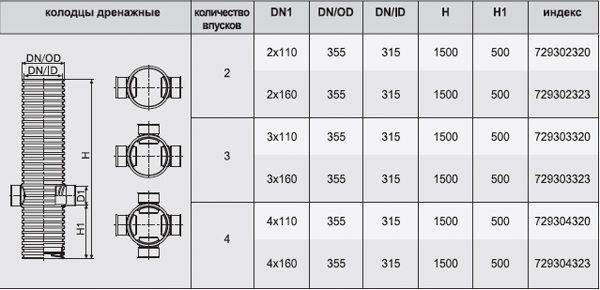

Смотровые колодцы представляют собой пластиковые вертикальные емкости, закрытые крышками. Их используют для периодической проверки состояния системы.

Дренажный колодец – это более широкая емкость, он может быть круглым или квадратным по конфигурации. Чаще всего для его обустройства используют старую пластиковую бочку.

Можно также использовать бетонные кольца подходящего диаметра или сделать стенки из монолитного бетона. В последнем случае обязательно следует выполнить армирование конструкции. Верх дренажного колодца следует закрыть прочной крышкой.

Для чего нужна дренажная система?

Каким бы надежным не был частный дом, осадки, талая вода и повышенная влажность способны нанести фундаменту существенный урон. Дренажная система выполняет сразу несколько функций:

  • защитная – талая вода не контактирует с фундаментом, предотвращая его разрушение; кроме того, может быть предусмотрена для отвода отложений в канализацию или дренаж; исключается образование плесени/грибков; трещин/сколов на центральной части.
  • теплоизоляция – дренаж отмостки не дает промерзать грунту в подвале, тем самым снижая теплопотери (полы в доме будут теплыми);
  • предотвращение набухания почвы.

Дренаж вокруг отмостки

Как теперь очевидно, отмостка скорее выполняет функцию дорожки вдоль дома. Если ширина позволяет, то на отмостке можно поставить садовую мебель. Если же стоит цель отвести воду от дома, необходимо обустроить дренаж.

Что следует знать о дренажных системах

Систему водоотведения проектируют до постройки дома.

При этом если у дома будет фундамент в виде плиты, подготовительные работы по выкапыванию траншей лучше сделать до момента заливания плиты. Если же предполагается свайный или ленточный фундамент, сооружение системы делается после завершения строительства здания и отмостки.

Устройство дренажа вокруг отмостки

При устройстве дренажа важно правильно рассчитать глубину закладки системы, особенно если это система закрытого типа. За счет многослойности глубина закрытой системы существенно больше поверхностной:

  • Толщина песчаного слоя должна быть не менее 5-10 см;
  • Слой гравия или щебенки – не менее 10-15 см снизу трубы и столько же сверху;
  • Толщина трубы, если это полимерная, составит не менее 110 мм;
  • Завершающий слой почвы толщиной 20-30 см.

Кроме того, по всей длине залегания трубы должен сохраняться уклон.

Стоимость

Стоимость обустройства дренажа вокруг дома зависит от материалов, которыми Вы будете делать осушительную систему (например, цена строительного мусора копеечная). Для работы на даче можно взять самые доступные фильтры: деревянные доски (сложить их крест-накрест и установить торцами на стенках траншеи), камни, обломки кирпичей, шифера. Для дренажной системы деревянного или кирпичного жилого дома стоит взять более сложные и дорогие материалы – пластиковые трубы, старые металлические коммуникации, при низком уровне осадков подойдет даже труба из пластмассовых бутылок.

Обязательно позаботьтесь про утепление. Если нет возможности купить геотекстиль для дренажа, то покройте трубы ненужными тряпками или даже перегноем. Это поможет от замерзания системы в холодное время года.

По типу размещения и конструкции

Различают всего три вида дренажа,

Дренаж для частного дома бывает следующих видов:

  1. Кольцевой.
  2. Пластовый.
  3. Пристенный вокруг дома.

Кольцевой

Кольцевой дренаж фундамента подходит для монтажа вокруг тех помещений, где нет подполий или технических этажей. Располагают его не ближе 5 метров от здания, чтобы исключить просадку почвы.  Дренаж совместим с ливневой водоотводной системой, используя один и тот же коллекторный колодец для вывода вод.

Дренажная система своими руками представлена канавами замкнутого вида с расположенными в них дренами. Вода стекает по трубам, которые расположены под наклоном до 2 ⁰ C. По углам и на прямых участках расположены ревизионные колодцы. Для защиты от инфильтрации вод между домом и дренами прокладывают глиняный замок.

Как сделать дренаж вокруг дома своими руками по кольцевой системе?

  1. Выкапывают траншеи вокруг дома на расстоянии 5 – 8 метров от здания. Глубина канавы должна быть такой, чтобы дренаж был глубже уровня фундамента на 50 метров.
  2. Дно канавы засыпают песком и формируют правильное направление движения воды.
  3. Выкладывают полотно геотекстиля.
  4. Засыпается псефитовая порода — гравий, щебень.
  5. Поверх породы выкладываются перфорированные трубы Ø 0,1 м с высверленными отверстиями.
  6. На поворотах труб устанавливаются колодцы со съемными крышками и соединяются с трубами.
  7. Повторяются пункт 3 и 4 в обратном порядке.
  8.  Сверху конструкция засыпается песком и дерном.

Пластовый

Пластовая дренажная система вокруг дома своими руками располагается под домом, поэтому монтируют конструкцию в момент закладки основания дома. По своей площади дренаж выходит за пределы основания дома на 20 – 30 см и соединяется в нескольких местах с другим видом дренирования.

Для чего нужен дренаж, к которому необходимо обустраивать дополнительную конструкцию по сбору влаги? Пластовый дренаж обеспечивает защиту фундамента не только от грунтовых вод, но от капиллярной влаги. Он эффективно защищает фундамент, расположенный в грунте слабопроницаемого типа.

Пластовый дренаж фундамента дома своими руками выполняется по следующей технологии:

  1. Выкапывается выемка для установки опорных конструкций, дополнительно углубив ее на 20 см.
  2. Дно котлована засыпается толстым слоем породы до 20 см и определяется угол, под которым будет сливаться вода.
  3. По всей границе котлована поверх щебенки укладываются пластиковые трубы с ребрами жесткости, их концы отводят к приемному колодцу.
  4. На трубы насыпают каменистую породу слоем до 100 мм.

В случае с пластовым дренажом эффективно использование в качестве водоприемного колодца его фильтрационной разновидности высотой 2 метра. Между уровнем грунтовых вод и колодцем должно быть расстояние не менее 1 метра. Яма под колодец выкапывается таким образом, чтобы после установки коллектора оставалось пространство не мене 20 см. Пространство между стенами ямы и колодцем засыпается щебнем.

Пристенный

Устройство пристенного дренажа необходимо в том случае, когда в жилой постройке есть цокольный этаж или техническое помещение. Система может быть смонтирована даже тогда, когда все работы по обустройству фундамента и дома в целом были завершены.

В выкопанные канавы укладываются дрены, а в месте их поворота устанавливаются резервуары по сбору воды. Затем на расстоянии полуметров от фундамента выкладывают слой глины, который обладает влагонепроницаемыми свойствами и предохраняет основание дома от влаги. Пристенный дренаж фундамента выполняют по следующей технологии:

  1. Стены обмазывают битумом по периметру в два слоя, первый слой армируют сеткой для малярных работ.
  2. Канаву выкапывают так, чтобы она находилась на полметра ниже опоры. По углам фундамента предусматривают расположение коллекторов.
  3. В канаву насыпают песок толщиной до 20 см, слоем песка придают угол наклона по направлению движения воды к месту ее сбора.
  4. Укладывается слой геоткани.
  5. Поверх полотна засыпают щебенку.
  6. Укладываются дрены отверстиями вниз.
  7. В необходимых местах устанавливают колодцы, так чтобы они выступали над поверхностью земли.
  8. Совмещают трубы с коллектором.
  9. Поверх дрен высыпают псефит.
  10. Выкладывают еще один слой синтетического полотна.
  11. Получившийся пристенный дренаж фундамента засыпают грунтом.

Дренажная система на участке. Поверхностный дренаж

провести поверхностный дренаж участка своими руками сравнительно несложно. Мелкий дренаж устраивают, когда хотят защитить, в первую очередь, дачи, будь то подвал, подземный паркинг или подвал. Термин «поверхностный» связан с тем, что вся система находится на виду, на поверхности. Эта система состоит из различных лотков и каналов, собирающих воду во время дождя, ливня и после таяния снега. Поверхностный дренаж в свою очередь также делится на два типа: линейный и точечный .

Линейный тип – это цепочка из лотков, уложенных определенным образом. Можно провести аналогию с руслом, уклон которого направлен в сторону колодца. Именно в него попадает вся вода, окончательно взятая из поддонов. Такое устройство водоотвода на участке проводят по открытым дорожкам или стоянкам, по периметру навесов, гаражей. Но чаще всего это, как правило, дренаж дома. Такая дренажная система на этом месте известна нам еще со времен Древнего Египта. Принцип тот же, только материалы более продвинутые. Сейчас используются железобетонные или пластиковые лотки. Сверху есть встроенная решетка, закрывающая желоб. Кроме того, в систему встроены специальные корзины для мусора, облегчающие обслуживание.

Дренажный поддон

Точечный тип – это система водосборников, устанавливаемых в местах, где необходимо собирать воду локально. Коллекторы дренажа обычно устанавливают под кранами и в глубоких ямах, но в основном под водосточными желобами. В противном случае вода с крыши будет стекать в землю, а затем просачиваться в землю, разрушая фундамент и подземные помещения, если таковые имеются.

Сбор воды из канализации

Коллекторы устанавливаются в земле так, чтобы они находились на одной поверхности с общим уровнем земли. От них прокладывают трубы в канализацию. Сверху водосборник накрывается сеткой, которая также служит защитой от мусора и может служить декоративным элементом. Время от времени резервуары для воды необходимо чистить. Для этого нужно просто приподнять решетку и убрать скопившийся мусор.

Коллектор воды

Собирайте воду с крыши

Оба эти типа часто используются парами, чтобы максимизировать эффективность дренажной системы. Поверхностный тип (без труб) также может включать открытый дренаж. В этом варианте канавы выкапываются и остаются открытыми (в редких случаях закрываются решетками, защищающими их от попадания крупного мусора). А чтобы стены рва не обрушились и не осыпались, их делают под углом 30 градусов и устраивают из гальки или засаживают почвопокровными растениями. Также можно засыпать его щебнем, чтобы избежать повреждений, но это снизит его урожайность. Сделать такой дренаж своими руками сможет даже новичок.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
