Вакуумирование кондиционера своими руками: технология по проведению работ + ценные рекомендации

Как выполняется вакуумирование

Работы по вакуумированию и герметизации кондиционера перед заправкой системы хладагентом из баллона выполняют в следующем порядке:

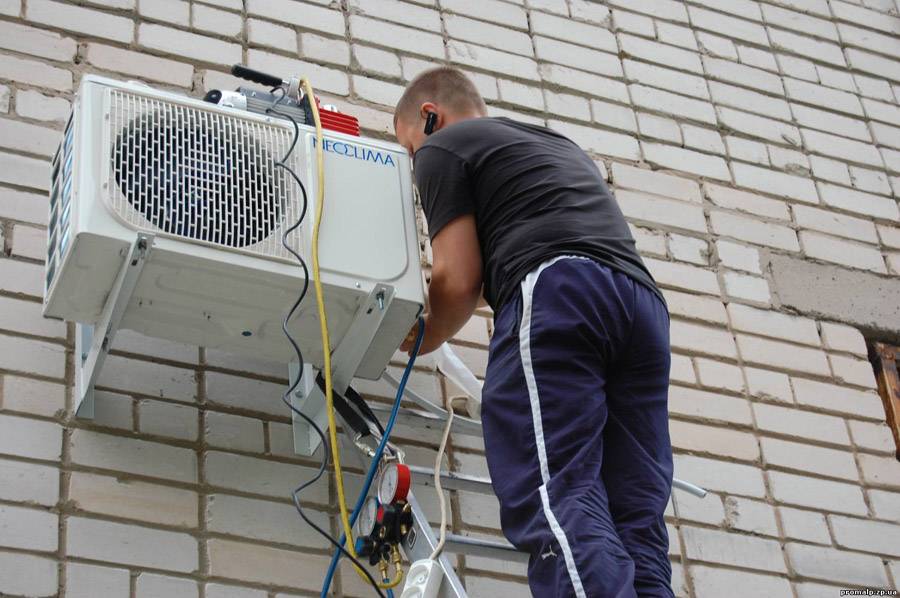

• При помощи комплекта из двух шлангов к сервисным штуцерам внешнего блока климатической системы подключают коллектор с манометром.
• При помощи третьего шланга выполняют подключение насоса.
• Включают насос для откачки из системы воздуха.
• Величина давления контролируется по показаниям манометра. Стрелка прибора должна достичь отрицательной отметки, соответствующей величине остаточного давления.
• Вакуумирование при включенном насосе выполняют с установившейся величиной давления в течение 20-30 минут. Стабильность давления свидетельствует о том, что контур герметичен.
• Отключают насосное оборудование, при необходимости выполняют заправку кондиционера хладагентом из баллона.
• Отключают шланги, которые соединяют прибор с коллектором и манометром.

После завершения вакуумирования кондиционер тестируют при работе в разных режимах. Рабочие параметры сопоставляют с нормативными значениями. Если все характеристики находятся в пределах нормы, значит работы по установке оборудования и герметизации выполнены верно. Сплит-систему можно передавать в эксплуатацию – она будет нормально охлаждать воздух в обслуживаемом помещении в соответствии с заявленными производителем характеристиками.

Продолжительность вакуумирования определяется несколькими факторами. Основное значение имеет производительность и мощность применяемого оборудования. Одноступенчатые насосы используют для герметизации сплит-систем малой мощности. Для достижения требуемых показателей разрежения и удаления остатков воздуха из контура такой вакууматор должен работать около 30 минут.

Двухступенчатые вакуумные насоса отличаются повышенной производительностью. Такие модели позволяют понизить давление в циркуляционном контуре практически за одну минуту. Затем вакууматор работает еще 15-20 минут для проверки герметизации контура.

В ходе вакуумирования показатель разрежения постоянно контролируется по показаниям манометра.

Как вакуумировать кондиционер: особенности процесса, выбор насоса

Монтаж системы кондиционирования включает в себя несколько этапов, которые важно провести правильным образом, чтобы обеспечить долговечное функционирование установленного прибора. Не все знают, зачем вакуумировать кондиционер, но это необходимое действие при установке, поскольку от него во многом зависит дальнейшая работа устройства

Блоки аппарата образуют своеобразную систему, которая соединяется при помощи медных труб. В них циркулирует охлаждающее вещество. После окончания монтажа в этих трубах остается какое-то количество воздуха, которое при работе будет взаимодействовать с хладагентом, негативно влияя на качество функционирования системы. Именно поэтому лишний воздух необходимо устранить — это позволит существенно продлить срок жизни кондиционера и обойтись без внепланового ремонта.

Как выполняется вакуумация климатического прибора

Для выполнения процедуры осушения и обезвоздушивания контура кондиционера потребуется следующее оборудование: манометрическая (коллекторная) станция, применяемая также для заправки сплит-систем фреоном; вакуум-насос; отвертки и гаечные ключи.

Чтобы впустить фреон в контур после вакуумации, необходимы два шестигранных ключа (обычно 4 мм).

Важно точно следовать порядку соединения шлангов манометрического коллектора с выводными штуцерами ваккум-насоса и баллона с хладагентом

По порядку рассмотрим, как вакуумировать только что установленный (новый) двухблочный кондиционер:

1. Подключаем шланг (синего окраса) манометрической станции от штуцера под  манометром низкого давления к сервисному порту на вентиле внешнего блока сплит-системы (толстая трубка «газовой» фазы хладагента). Краны на вентилях сплит-блока (открываются ключом-шестигранником) должны быть закрыты;
2. Соединяем заправочный шланг (желтого окраса) от среднего штуцера коллекторной станции с вакуум-насосом;
3. Включаем насос;
4. Открываем на манометрической станции вентиль низкого давления (синий, под  синим манометром). Процесс вакуумации начался;
5. Ждем от 15 минут до получаса (чем более длинна фреоновая магистраль, тем дольше) пока стрелка манометра не выйдет ниже нуля;
6. Отключаем насос и ожидаем максимальной очистки атмосферы в магистрали сплит-системы от влаги и воздушных газов. Потребуется более 30 минут;
7. Закрываем синий вентиль на манометрической станции, только после этого – отсоединяем вакуумирующий насос;
8. Не открывая синего вентиля и не снимая синего шланга с вентиля на «уличном» сплит-блоке, открываем шестигранными ключами два крана на внешнем блоке кондиционера, впускаем фреон в контур. После можно отсоединять синий шланг.

Следите за стрелкой синего манометра. По мере повышения степени разреженности атмосферы холодильного контура, она должна сползать к нулевому значению. В зависимости от мощности насоса и протяженности фреоновой магистрали ваккумизация займет 15-20 минут.

Затем насос нужно выключить (не отсоединять!) и 30 минут следить за стрелкой манометра. Давление сохраняется – все хорошо, можно заполнять контур хладагентом. Модели вакуум-насосов среднего ценового диапазона и выше оснащены шкалой вакуумометра, отслеживать по ней степень разреженности атмосферы особенно удобно.

Вакуумирование оборудования своими руками

Для того что б вакуумировать кондиционер самостоятельно требуется отсоединить один из шлангов коллектора на выбор с заправочным клапаном, а второй пользуясь вакуумным насосом для кондиционеров. По окончании подсоединений следует привести насос в действие и открыть кран на коллекторе. Таким образом, насос извлечет всю влагу, мелкие частицы и воздух из оборудования.

Проработав 20-30 минут, отключите систему и следите за стрелкой, которая стоит на 0 или 1. Если местоположение стрелки не изменилось, то система полностью герметична, в противном случае необходимо искать поломку.

Очень важно соблюдать элементарные правила пользования кондиционером

Для обнаружения поломки в системе первым делом проверяем все соединения, используя мыльный раствор. По окончании проверки и регулировки системы в необходимых местах повторите все действия заново. Если повторная операция привела к тому же результату – необходимо исследовать вальцовку.

Самым больным местом прибора являются гайки (недотянутые или изрядно сорванные). В таком случае необходима заняться обратным процессом – перекачке фреона в кондиционер. Для этого следует подсоединить коллектор к клапану и запустить сплит-систему на холод и закрыть кран на тонкой трубе. Как только возникнет разряжение – закройте кран на толстой трубе.

По окончании работы необходимо провести все действия заново, начиная с устранения воздуха и жидкости в системе.

Если вы добились герметичности системы, то следующим этапом работы будет запуск фреона. Для этого следует открутить 2 клапана, толстой и тонкой трубы, используя шестигранный ключ. После отсоединения коллектора можно осуществить тестирование устройства и насладиться результатом стараний.

https://youtube.com/watch?v=ikYr0dIwXnc

Как видим самостоятельное вакуумирование кондиционера — это вполне реальный процесс для простого человека.

Что такое вакуумирование и в какой момент оно выполняется

Снижение температуры внутри помещений обеспечивается конструктивной особенностью любой сплит-системы, которая заключается в оснащении фреоновой магистралью. Магистраль состоит из двух теплообменных элементов – конденсатора и испарителя, а также медных трубопроводов, компрессора, терморегулирующего вентиля, хладагента (фреон) и компрессорного масла.

Важно! Фреоновая магистраль в обязательном порядке должна быть полностью герметичной для исключения попадания в фреон воды, масла или мелких инородных частиц.

Их включение в охлаждающее вещество со временем приведет к поломке оборудования:

• Попадание воздуха приведет к неизбежному увеличению давления в магистрали, которое заставит механизмы работать под избыточной нагрузкой.
• Вода может вступать в химические реакции с маслом, в итоге возникают эмульсионные соединения, которые разрушающе воздействуют на элементы магистрали и приводят сплит-систему к неисправности.
• Влага внутри контура приводит к образованию ржавчины, частички которой отделяются и циркулируют в систему. В итоге возникает повышенный износ и неисправности.

Для исключения всех негативных последствий система должна быть полностью герметичной. Это достигается за счет: качественного вальцевания трубок, плотного и герметичного соединения всех элементов и вакуумирования – удаления воздуха и воду при помощи специального вакуумного насоса.

Важно! Гарантийное обслуживание производителем не выполняется, если предварительно при монтаже не была выполнена очистка системы от влаги и воздуха вакуумом.

Сплит-системы гарантированно способны отрабатывать до 6 лет без сбоев, если соблюдаются два важных условия:

• Отсутствие заводского брака в агрегатах.
• Выполнена правильная установка системы по месту эксплуатации.

Вся работа кондиционера рассчитана для сбалансированных процессов при нормальных условиях. Циклы сжатия, конденсации и переохлаждения фреона идут при строго определенных агрегатных состояниях хладагента:

• Хладагент в парообразном состоянии циркулирует к испарителю (наружный блок) от теплообменника. Циркулция (нагнетание) осуществляется при помощи компрессора. Фреон обдувается вентилятором, и происходит охлаждение.
• Хладагент в сжиженном состоянии циркулирует к испарителю во внутреннем блоке. Циркуляция осуществляется по тонкой трубке. Давление хладагента понижается регулирующим вентилем.
• Фреон начинает закипать во внутреннем блоке, поглощая тепло. Вентилятор обдувает холодный теплообменник, выдувая холодный воздух в помещение. После хладагент из комнатного блока нагнетается обратно в наружный, и рабочий цикл повторяется.

Проверка кондиционера

После запуска фреона в контур включаем кондиционер на охлаждение и измеряем температуру на выходе — она должна быть не ниже 0 0С.

Если температура ниже нуля, это говорит о недостаче фреона, который необходимо добавить (естественно, это при соблюдении рабочего температурного диапазона на улице конкретно для данного кондиционера).

После можно включить кондиционер в режим обогрева и проверить его работоспособность в этом режиме.

Проверка дренажа

• Открываем крышку внутреннего блока
• Снимаем фильтры
• Аккуратно наливаем воду из бутылки в поддон кондиционера (можно лить прям на испаритель)
• Убеждаемся что вода свободно выливается из дренажного шланга на улицу

Вот и всё, мы завершили установку кондиционера!

Осталось только рассмотреть некоторые нюансы — вальцевание и пайку трубок, удаление конденсата дренажной помпой, установку  защитных электрических устройств.

Принцип работы вакуумного насоса

Вакуумный насос создает разряжение, за счет чего температура кипения воды снижается и становится ниже температуры воздуха в окружающей среде. Таким образом, оставшаяся в трубопроводе вода испаряется и легко выводится вместе с остатками воздуха.

Очень часто специалисты, занимающиеся сервисным обслуживанием сплит-систем, отказываются делать вакуумирование, ссылаясь на то, что для данной процедуры требуется специальное оборудование и очень много времени. Они настаивают, что удалить влагу и лишний воздух можно при помощи продувания фреоном, который находится во внешнем блоке кондиционера. К сожалению, такой метод не позволяет полностью удалить остатки воздуха и влаги из сплит-системы, немного все равно останется. Еще один недостаток процедуры продувки фреоном – уменьшение количества хладагента в системе. А это уже причины для появления дефектов в работе устройства, снижения эффективности и угрозы поломки оборудования.

Специалисты по ремонту кондиционеров, которые практикуют процедуру вакуумирования, при проведении работ применяют манометрический коллектор с набором шлангов и манометрами. Но они не учитывают того, что обычный манометр не отображает все процессы, которые происходят во время процедуры вакуумирования.

Для получения более точных результатов лучше использовать вакуумметр. Он покажет не только то, насколько эффективно протекает процесс вакуумирования, но и момент, когда система будет готова к заправке хладагентом. Производя самостоятельное вакуумирование кондиционера, следите, чтобы стрелка вакуумметра плавно двигалась по шкале к цифре «0». По достижении стрелкой отметки «0» необходимо закрутить вентиль и отключить вакуумный насос

При этом важно следить за отклонениями стрелки вакуумметра еще в течение получаса после проведения процедуры

Как выполняется вакуумация?

Для обезвоздушивания, осушения контура климатического оборудования потребуются привычные инструменты и специальное «снаряжение». В набор входит:

• вакууматор (насос);
• манометрическая (коллекторная) станция;
• гаечные ключи, отвертки;
• ключи-шестигранники (4 мм).

Еще потребуется баллон с хладагентом для последующей заправки кондиционера. Вакуумирование проводят в такой последовательности:

1. К сервисным портам внешнего блока шлангом подключают манометрическую станцию. Третьим шлангом подключают насос.
2. Запускают вакууматор, открывают вентиль на манометрической станции, затем следят за стрелкой манометра, которая обязана опуститься (за 20-30 минут) до отрицательных значений.
3. Насос отключают, затем ожидают окончательной очистки контура. На этот этап обычно требуется более получаса.
4. Когда значение давления перестает меняться, сначала перекрывают вентиль на коллекторе, затем вакууматор отсоединяют.
5. На внешнем блоке открывают вентили, потом запускают в контур фреон. Завершив операцию, отсоединяют коллекторные шланги.

Заправленную сплит-систему проверяют во всех режимах. Если система работает безукоризненно, то работа была проведена корректно. Когда стрелка манометра постепенно выходит из области отрицательного значения, это означает, что корпус не герметичен. Чтобы найти место утечки хладагента, используют опрессовку высоким давлением (40 Бар). Некоторые рекомендуют сначала попробовать провести проверку мыльным раствором.

Длительность операции зависит от мощности вакууматора. Простые приборы справляются с работой за 20-30 минут, такое же количество уходит на последующую проверку. Наиболее производительные модели способны справится за несколько минут, однако последующее тестирование после герметизации требует практически такого же времени (15-20 или 30 минут).

Однако специалисты время процедуры склонны увеличивать. Они говорят, что чем продолжительнее будет процесс, тем качественнее и длительнее будет в дальнейшем работа оборудования. Считается, что операция вакуумирования (вернее, проверки давления после выключения насоса) может затянуться на 1,5-2 часа. Если показания прибора за этот промежуток не изменились, то можно «с легким сердцем» отсоединять оборудование: манометр и вакууматор.

Как заправляют кондиционер?

После вакуумации необходима заправка сплит-системы, а для этого требуется сначала рассчитать необходимый объем фреона, а затем успешно его запустить в магистраль. Это можно сделать несколькими способами.

Самый элементарный вариант — заправка по массе. В этом случае используют специальные весы. Баллон взвешивают, определяют количество хладагента, затем заправляют фреоном трассу. Чтобы избежать ошибок, рекомендуют использовать заправочный цилиндр. Это устройство гарантирует скорость и точность заправки. Сначала с его помощью заправляют баллон, затем — контур. Единственный минус этого способа — небольшой размер емкости: она способна вместить только 4 кг вещества.

Заправка по давлению — второй возможный вариант, но в этом случае надо ориентироваться на информацию производителя оборудования. Заполнение контура состоит из нескольких этапов. Обязателен контроль заправки, поэтому используют монометрический коллектор. После того как закачивают первую порцию, показатели сверяют со специальной таблицей. После этого добавляют новую дозу. Продолжают операцию до тех пор, пока показатели манометра не сравняются с табличными данными.

Смотровое стекло — еще одна возможность контролировать объем фреона в системе. Если видны пузырьки, то они явное доказательство того, что хладагента еще недостаточно. Их исчезновение свидетельствует о заполнении контура. В этом случае заправку также делают небольшими порциями.

Если говорить о заправке на производстве, то здесь количество хладагента рассчитано на 5 м трассы кондиционера. Если магистраль имеет большую длину, то дозаправка обязательна. Например, для сплит-систем мощностью до 3 кВт на каждый дополнительный метр необходимо добавлять лишние 20 грамм.

Пошаговая инструкция

Можно ли произвести вакуумирование кондиционера своими руками? Вполне

Но важно понимать, что эта процедура не так легка, как кажется на первый взгляд. Особенно это касается сложной климатической техники, вроде прецизионного кондиционера. Но вы можете попробовать выполнить эти работы самостоятельно, если уверены в своих силах

Но вы можете попробовать выполнить эти работы самостоятельно, если уверены в своих силах.

Выше мы уже описывали краткую схему установки насоса и вакуумирования трассы. Давайте подробнее остановимся на каждом этапе.

Первый этап

Подключите вакуумный насос для откачки воздуха к кондиционеру. Для этого один конец желтого заправочного шланга присоедините к насосу, а другой — к среднему штуцеру манометрической станции. Далее к левому штуцеру манометра присоедините один конец синего шланга, а второй конец — к заправочному штуцеру газового вентиля на наружном блоке кондиционера.

Включите насос вакууматор. Откройте левый кран на манометре и вентили сервисных портов. Следите за показаниями: необходимо, чтобы стрелка остановилась на значении -1 Бар. Проводите вакуумирование в течение 10-20 минут. Затем выключите насос, но не отключайте манометр еще около получаса

Обратите внимание на показатели: если стрелка вернулась к показанию 0 Бар, значит возникла утечка

Чтобы обнаружить место утечки, смажьте все соединения мыльным раствором. Это старый и эффективный метод. Как только будет обнаружено место утечки, хорошенько затяните крепления и попробуйте провести вакуумирование еще раз.

Второй этап

Теперь необходимо заправить аппарат фреоном. Откройте левый кран на манометре, а правый закройте. Шланг на среднем штуцере манометра (желтый) отсоедините от насоса и подключите к баллону с холодильным агентом. Вы услышите характерное шипение, означающее, что фреон начал заполнять контур. Как только вы заправите кондиционер, отключите трубки и закройте газовый вентиль на наружном блоке.

Теперь проведите полное тестирование сплит-системы. Включите аппарат в режим «COOL» (охлаждение), установите температуру +20 градусов и подождите 15 минут. За это время кондиционер начнет работать в полную силу и вы сможете прочувствовать, насколько эффективно он справляется со своей задачей. Затем проверьте режим «HEAT»(нагрев).

Если во время проверки выяснилось, что какие-то режимы работают некорректно или вовсе не включаются, вызовите мастера. Без должного опыта и знаний вы не сможете определить точную причину. Скорее всего, были допущены ошибки при заправке холодильным агентом. Возможно, фреона недостаточно или он заправлен в избытке.

Мы убеждены, что процесс вакуумирования должен выполнять специалист. Он сможет точно рассчитать количество необходимого хладагента и грамотно протестирует систему после заправки. Теоретически, эта работу можно выполнить своими руками, но на деле новички сталкиваются со множеством проблем при самостоятельном вакуумировании.

Да, эта услуга стоит недешево с сервисном центре. Но стоит один раз заплатить профессионалу и не беспокоиться о проделанной работе, чем сделать работу некачественно в силу своей неопытности и затем все равно платить мастеру за поиск и устранением неполадок.

Как выбрать вакууматор для кондиционера?

Выбрать его для необходимо с учетом:

• технических характеристик кондиционера, который будет создавать оптимальный микроклимат в помещении;
• длительности использования устройства;
• величины трубопровода, из которого откачивается газовая смесь.

При этом аппарат для вакуумирования должен соответствовать следующим требованиям:

• обеспечивать определенный уровень давления, гарантирующий эффективную и продолжительную эксплуатацию кондиционера;
• удобство в работе, которое подразумевает приемлемый вес, индикатор уровня масла, низкий уровень вибрации, иметь набор штуцеров и клапан для выпуска балластного воздуха т.д.;
• возможность работы в различных условиях.

Показания вакуумметра

Возможны несколько вариантов поведения стрелки вакуумметра после выключения прибора:

1. Показания свидетельствуют о повышении давления, при этом стрелка снова падает до значения 1 атм, которое было до начала процесса вакуумирования.
2. Показания опять же свидетельствуют о повышении давления, но стрелка, падая, не достигает отметки 1 атм.
3. Стрелка не меняет своего положения на протяжении более пятнадцати минут, показывая значение «0».

Что это может значить? В первом варианте, когда стрелка достигла значения 1 атм при повышенном давлении, необходимо понимать, что в системе скорее всего присутствует течь и нужно ее как можно быстрее устранить. Во втором варианте, где стрелка не достигает значения 1 атм. при том же повышенном давлении означает, что необходимо продолжить процесс вакуумирования, поскольку в системе еще осталась влага. Последний вариант свидетельствует о положительном результате операции, т.е. что вакуумирование прошло хорошо, а влага и воздух полностью удалены из системы.

Бывают случаи, когда отсутствие герметичности выявляется намного позже, когда в системе уже создано рабочее давление. Поэтому после проверки на вакуум лучше всего дополнительно провести еще и проверку на герметичность под давлением.

Вакуумирование и проверка кондиционера

В итоге, после всех этапов установки сплит-системы  нам остаётся запустить фреон в кондиционер и проверить его работу.

Вакуумирование холодильного контура

Внешний блок кондиционера идёт с завода заправленным, то есть в нём находится фреон в необходимом количестве. Не дают ему выйти наружу закрытые трёхходовые клапаны.

После монтажа у нас получается система состоящая из внутреннего блока и соединительных трубок, заполненных атмосферным воздухом с содержащимися в нём примесями и влагой.

Для нормальной работы нам необходимо удалить воздух и влагу из системы, после чего открыть вентили, запустив фреон.

Процесс вакуумирования

Подсоединяем манометрический коллектор к вентилю на кондиционере (шланг низкого давления-синий)

Подсоединяем заправочный шланг к вакуумному насосу (жёлтый)

• Открываем вентиль низкого давления
• Включаем вакуумный насос
• После окончания процесса закрываем вентиль на манометрическом коллекторе
• Только после этого выключаем насос
• Запускаем фреон в контур открывая вентили на кондиционере шестигранником (оба)

Время вакуумирования

Для контроля степени разрежённости в системе существует прибор — вакууметр, шкала которого проградуирована в мБар — хорошие вакуумники изначально комплектуются вакууметрами, но можно использовать и отдельные, например электронные.

Некоторые монтажники ориентируются по давлению манометра —  как только давление падает ниже нуля, они прекращают вакуумирование, считая что воздух удалился и можно прекращать процесс.

Но это не правильно. В любом воздухе содержится влага — при вакуумировании она испаряется, поэтому для кондиционеров 7 Btu/h время вакуумации не должно быть меньше 15 минут (зависит от производительности самого насоса), для более мощных систем, соответственно больше.

Выбор вакуумного насоса

Для разных целей необходимо выбирать разное оборудовафние, к примеру для монтажа бытовых кондиционеров понадобится насос с небольшой производительностью, которого вполне хватит для небольшой трассы. А при установке промышленных, VRV систем уже необходимы насосы с высокой производительностью и мощностью.

Характеристики на которые необходимо обратить внимание при подборе и покупке вакууматора:

• Производительность, л/ч
• Остаточное давление, Па
• Мощность двигателя, Вт

• От производительности зависит скорость откачки из холодильной системы, указывается в литрах в час.
• Остаточное давление характеризует «качество вакуумации», чем меньше это значение, тем лучше, измеряется в Паскалях или мили Барах.
• От мощности электродвигателя зависит время непрерывной работы насоса, при длинных трассах в ВРВ системах этот параметр имеет большое значение.
• Это самые основные параметры, существует ещё ряд параметров, такие как, количество ступеней, тип насоса — масляный, безмасляный, количество оборотов двигателя и прочие.

«Продувка фреоном»

Многие монтажники практикуют такую процедуру — выгоняют воздух открыв вентиль и открутив одну из гаек, из под неё выходит воздух,после чего её закручивают.

После такого монтажа влага остаётся в системе,последствия этого — окисление медных трубок, повреждение компрессора, забивание ТРВ влагой. А самое главное — значительное сокращение срока службы, таким образом можно загубить любой кондиционер, даже самый дорогой.

Дозаправка фреоном

1. Кондиционер заправлен на заводе хладагентом в расчёте на длину трассы приблизительно до 5 метров, при большей длине его придётся дозаправлять.
2. Точное количество указано в инструкции по монтажу и составляет около 5-20 грамм на метр дополнительной трассы, в зависимости от мощности кондиционера.
3. Необходимо высчитать количество недостающего фреона и заправить его методом «по массе».
4. В противном случае будет потеря холодильной мощности.

Проверка кондиционера

• После запуска фреона в контур включаем кондиционер на охлаждение и измеряем температуру на выходе — она должна быть не ниже 0 0С.
• Если температура ниже нуля, это говорит о недостаче фреона, который необходимо добавить (естественно, это при соблюдении рабочего температурного диапазона на улице конкретно для данного кондиционера).
• После можно включить кондиционер в режим обогрева и проверить его работоспособность в этом режиме.

Проверка дренажа

• Открываем крышку внутреннего блока
• Снимаем фильтры
• Аккуратно наливаем воду из бутылки в поддон кондиционера (можно лить прям на испаритель)
• Убеждаемся что вода свободно выливается из дренажного шланга на улицу

Вот и всё, мы завершили установку кондиционера!

Осталось только рассмотреть некоторые нюансы — вальцевание и пайку трубок, удаление конденсата дренажной помпой, установку  защитных электрических устройств.

Кто лучше: специалист или Вы сами?

Для корректного и стабильного функционирования систем кондиционирования изначально важно правильно установить агрегат, а затем провести пуско-наладочные процедуры. Большинство видов в своем составе имеют две части – внутренний и внешний блок

Соединяются данные элементы с помощью магистралей –трубок из меди.

По трубкам циркулирует холодный агент – фреон.

Система охлаждения состоит из компрессора и теплового обменника, соединяющимися между собой магистралью, что в результате создает ККБ (компрессорно-конденсаторный блок).

До установки SPLIT, все ее части разгерметизированы, это означает, что внешняя среда (воздух, влага) свободно проникают внутрь.

Для удаление посторонних элементов внешней среды и применяют вакуумирование.

Вы самостоятельно можете провести пуск и налаживание системы кондиционирования. При этом Вам необходимо иметь особые устройства – это главное условие без которого невозможна правильна и долговечная работа SPLIT.

Если вы являетесь обладателем системы охлаждения и у вас под рукой имеется вакуумный насос и коллектор с манометром, процедура по удалению воздуха с влагой пройдет быстро. Если таковых устройств нет в наличии, рекомендуем привлечь специалистов.

Зачастую работы по установке и наладке предоставляется поставщиками SPLIT, за отдельную плату либо бесплатно. Профессионалы регулярно находят недостатки и вакуумизирует систему оперативно и качественно для Вас.

Нюансы работ

Вакуумирование SPLIT не так просто. В процессе мастера сталкиваются с некоторыми моментами, к примеру, показания манометра не стабильны (стрелка все время меняет свое положение).

Такие результаты указывают на отсутствие герметичности системы – пробоины, не до конца закручены гайки и т.д. Рекомендуем применить раствор с мылом, проверенный и эффективный способ.

Суть его состоит в появлении пузырей в месте потери герметичности. Исходя из локализации необходимо переподключить деталь либо подтянуть гайки.

Зачастую герметичность теряется при нарушении соединений. Такая проблема возникает не только когда гайки недотянуты, а и когда перетянуты, банально, могла быть слизана резьба.

Последний вариант приводит к потере времени и дополнительным работам мастера. К примеру, требуется заново перекачать холодный агент.

Что бы выполнить этот процесс присоединяют коллектор к клапану для заправки хладагента. Далее запускают кондиционер, и закрывают вентиль на тоненькой трубочке.

Когда стрелка манометра пойдет к нулю – закрывают и соединяют вентиль. Выключаем SPLIT, а также отсоединяем оборудование.

Снова проводят процесс вакуумирования. Удалять воздух с влагой самостоятельно можно, но отдавайте себе отчет, что в случае непредвиденных обстоятельств, вы сможете принять меры по защите кондиционера.

То есть SPLIT полностью выйдет из строя. Работы по вакуумированию мастером уменьшают риск до нуля.

Важным преимуществом работы мастера – гарантия качества выполненных процессов. В большинстве случаев при появлении проблем после работы мастера, последующий ремонт – бесплатный.

Когда это требуется

При установке сплит-систем два блока подключаются друг к другу с помощью медных труб для циркуляции фреона. Это и есть контурная магистраль кондиционеров. После подсоединения трассы все трубки между собой герметично соединяются, чтобы не допустить проникновения воздуха вовнутрь. Если применяется продувка, то даже при значительных усилиях убрать полностью воздух из трубок не получится. Поэтому пользуются вакууматором.

Обязательно требуется выполнять вакуумизацию как для домашних кондиционеров, у которых длина труб не более двух метров, так и для промышленных климатических систем, где магистраль может составлять больше 10 м.

Зачем необходимо спускать воздух и воду:

• вода меняет химический состав фреона, это ухудшает эффективность сплит-системы, возникает опасность обмерзания труб на контуре;
• если не сделать данную процедуру, то воздушные пары начнут растворяться в масле, отвечающем за смазку механизмов прибора, это изменит характеристики смазочной жидкости, и она будет не так эффективно выполнять свою задачу: не образуется защитная пленка на трущихся поверхностях, механизмы быстрее выйдут из строя.

Откачать систему нужно перед первым запуском климатического оборудования, чтобы избежать взаимодействия масла с оставшейся влагой или воздухом.

Инструкция по вакуумированию кондиционера

После установки сплит-системы в трассе, по которой циркулирует хладагент, остается влага и воздух, которые нужно удалить перед пуском оборудования в эксплуатацию. Причина в том, что фреон взаимодействует с этими средами, что может пагубно сказаться на работоспособности и эффективности климатической техники.

Контур хладагента должен быть максимально герметичен, в противном случае сплит система будет работать на повышенных нагрузках, механизмы – быстро изнашиваться, так ресурс будет исчерпан преждевременно. Посторонние среды и мелкодисперсные частицы удаляются с помощью насоса.

Данную процедуру осуществляют мастера, которые устанавливают технику или заправляют ее фреоном. Но некоторые пользователи предпочитают выполнять работы самостоятельно. Для них далее будет описан процесс, как вакуумировать кондиционер своими руками.

Пошаговая инструкция по самостоятельному вакуумированию кондиционера

Если вы хотите самостоятельно выполнить вакуумизацию сплит-системы, вам потребуется следующее оборудование:

1. вакуумный насос;
2. коллектор с цифровым или аналоговым вакууметром или манометром;
3. вентильный ключ и отвертки;
4. комплект шлангов;
5. искатель протечек;
6. ТЭН для прогревания цилиндра;
7. зарядное устройство;
8. вентили для шлангов и для прибора;
9. станция для сбора хладагента.

Коммутация сплит-системы и оборудования

Коллектор и манометры подсоединяются к сервисным портам наружного модуля с помощью шлангов. Третий шланг коммутирует внешний кран кондиционера и вакуумный насос. Помпа включается.

Удаление воздуха и влаги из системы

Вакуумный насос и откачивает влагу и воздух, оставшийся в системе после монтажа. Это может длиться от 10 до 30 минут, в зависимости от мощности устройства. Сигналом завершения процедуры будет опускание стрелки измерительного прибора до отрицательного значения, которое означает остаточное давление.

Чтобы процесс удаления посторонних сред из фреоновой трассы был выполнен правильно, следует понимать, как пользоваться вакуумным насосом для кондиционера. К нему подсоединяется желтый шланг – заправочный. Сначала открывается вентиль низкого давления, и только потом включается помпа. После завершения, сначала закрывается вентиль на коллекторе, после этого – выключается насос.

Результаты вакуумизации

Если же значения на измерительном приборе не изменяются — система герметична. В противном случае – есть утечка, ее нужно найти и устранить.

Причины возникновения:

• затяжка гайки либо излишне сильная, либо излишне слабая;
• одна из медных трубок заломлена;
• низкое качество вальцовки.

Проще всего искать дефект с помощью мыльного раствора, более точные результаты даст течеискатель. Устранив утечку, необходимо выполнить всю процедуру сначала. Убедившись, что создан вакуум, можно приступать к следующему этапу.

Запуск хладагента в систему

Для заполнения системы фреоном, нужно отсоединить вакуумный насос, подключить емкость, и открыть краны с помощью ключа. Появится шипение, которое свидетельствует, что контур оборудования заполняется хладагентом. Когда система заполняется рабочей средой, можно считать, что климатическая техника готова к работе.

Первый запуск

Оборудование отсоединяется от сплит-системы. Климатическая техника запускается, и выполняется тестирование устройства во всех режимах. Полученные данные нужно сверять с указанными параметрами в инструкции.

Если значения адекватны, герметизация кондиционера выполнена правильно, и можно эксплуатировать оборудование. Процедура – несложная, и при наличии необходимого оборудования, вы сможете грамотно выполнить ее самостоятельно.
