Вентиляция и кондиционирование для медицинских учреждений: правила и особенности обустройства вентиляции

Особенности вентиляции общественных зданий

От чистоты воздуха в закрытом пространстве зависит не только уровень комфорта, но и самочувствие людей, которые пребывают в нем постоянно. Если квартиру или дом человек может оборудовать согласно своим личным предпочтениям, то в общественном здании вопрос вентилирования целиком передан в ведение застройщика и управляющей компании.

Загрязнение неминуемо в месте скопления большого количества людей. Этот фактор не зависит от каждого, но наличие в кабинетах десятков компьютеров, оргтехники, специального профессионального оборудования неминуемо ведет к необходимости усиленного вентилирования. В некоторых случаях причиной становятся некачественные строительные материалы, применяемые при ремонте помещений, дешевая офисная мебель.

Главный враг чистого воздуха — дым от сигарет. Здания, где предусмотрены помещения для курящих, нуждаются в особенно внимательном проектировании вентиляционных систем. Требуются достаточно большие материальные затраты и неукоснительное соблюдение норм законодательства. Дым не должен проникать в соседние залы или долго задерживаться в специально оборудованных комнатах.

Вентиляция общественных зданий разрабатывается на этапе формирования проекта архитекторами. Она создается с учетом индивидуальных конструктивных характеристик всего строения и его отдельных площадей. Процедура регламентируется законодательно установленными техническими СНиП. Нормативные акты принимает исполнительная власть. Они определяют:

  • правила осуществления деятельности по градостроению;
  • инженерные изыскания;
  • архитектурно-строительное проектирование.

Для зданий и сооружений действуют строительные нормы и правила 41-01-2003. Они освещают вопросы отопления, вентиляции и кондиционирования.

Медицинские учреждения

Вентилирование подобных заведений помимо основной документации по эксплуатации домов подчиняется Приказам Минздрава России. Основными особенностями вентиляции в медицинских учреждениях являются:

  1. Вертикальные коллекторы неприменимы для любого типа систем в связи с некачественной очисткой центральной части помещения, где в основном находится медперсонал.
  2. Из таких важнейших отделов медучреждения как операционная, рентген-кабинет, родильная, наркозная, реанимация отработанные воздушные потоки обязательно устраняются вверху и внизу помещения.
  3. Определенные температурные показатели и показатели влажности поддерживаются всегда в операционных отделах для возможности круглосуточной помощи людям.
  4. В больничных палатах относительная влажность 35 – 50 % регулируется только в холодные времена года, так как в летний период там преобладают естественные способы проветривания.
  5. Рециркуляция воздушных масс не применима для всех помещений медцентров, так как поступающий воздух не соответствует нормам гигиены и санитарии.
  6. Для каждого помещения в лечебно-диагностических зданиях установлена определенная расчётная температура воздуха, которая поддерживается вентиляционной системой;
  7. Шумовые заглушки обязательны в связи с допустимым уровнем звука 35 дБА.

Воздухообмен для чистых помещений

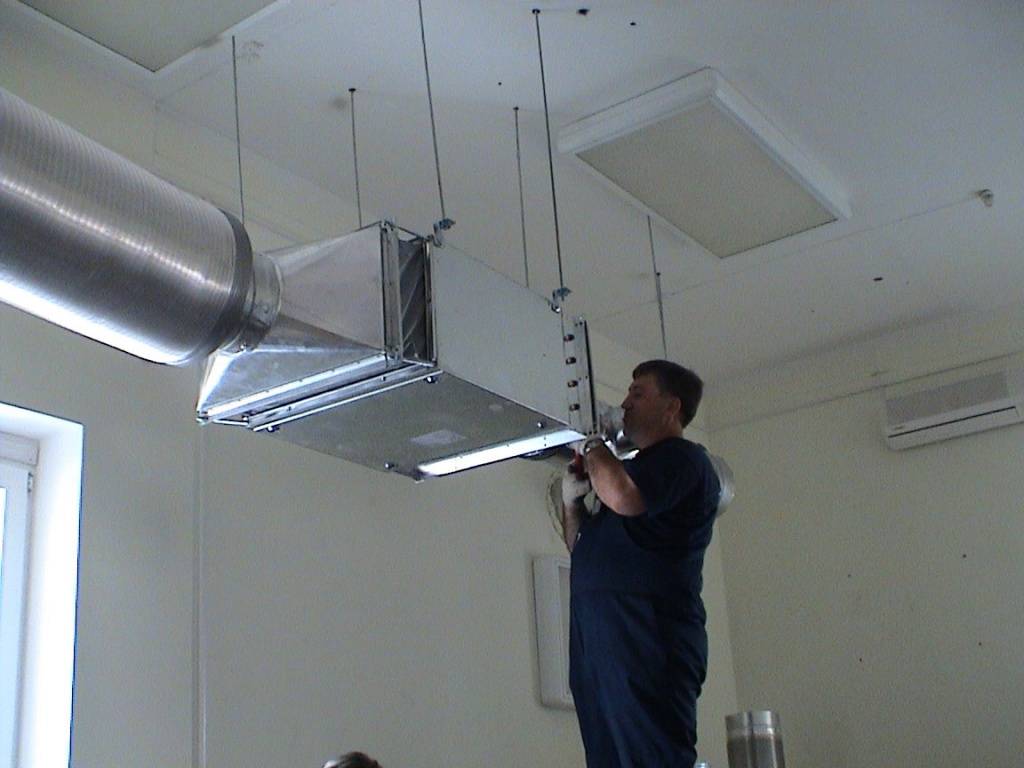

Воздуховод для чистого помещения

При проектировании вентиляции для учреждений здравоохранения необходимо учитывать, что понятия «чистая» и «грязная» зоны имеют вполне конкретное нормативное обеспечение.

Точную информацию обо всех требованиях и допусках для таких помещений можно найти в серии государственных стандартов ГОСТ Р ИСО 14644, но для обзорного описания  можно выделить ряд общих особенностей:

  • применение фильтров тонкой очистки с индикацией степени загрязнения (в некоторых случаях фильтрующие модули снабжаются бактерицидными секциями);
  • возможность прецизионного контроля над режимами воздухообмена с установкой соответствующих автоматических систем;
  • абсолютная непроницаемость для дезинфицирующих составов;
  • возможность корректировки температурных и влажностных показателей воздушных потоков.

Кроме этого, вентиляционное оборудование для чистых зон должно создавать и удерживать постоянный перепад давления на уровне 20-25% между основным и сопряжёнными помещениями. Это необходимо для исключения парциального перетекания воздушных масс из «грязной» зоны в «чистую».

Отдельного упоминания заслуживают схемы подачи приточных потоков в помещения, вентилируемые по чистому стандарту.

Ламинарная схема

Применяется в операционных для создания дополнительного уровня антисептической защиты. Приточные диффузоры располагаются непосредственно над операционным столом, а их конструкцию такова, что нисходящие потоки чистого воздуха ограждают операционную зону своеобразной воздушной завесой.

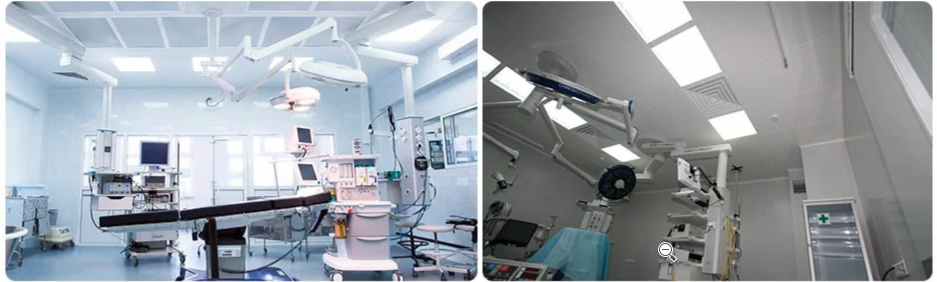

Циркуляция воздуха в чистых помещения

Вытяжку в данном случае располагают как в верхней, так и в нижней части помещения.

Неупорядоченная схема

В этом случае входящие диффузоры располагают по всей поверхности потолка, а направление приточных потоков формируется близким к вертикальному.

Вытяжные решётки размещают в полу или по периметру стен, в нижней их части.

Смешанная схема

Применяется в тех случаях, когда в одном помещении присутствует несколько функциональных зон, требующих разной интенсивности вентиляции. Конструкция приточных диффузоров может быть разной и обеспечивать создание как ламинарных, так и турбулентных потоков.

Вентиляция стоматологии

СанПиН для такого учреждения, как стоматология, предусматривает соблюдение ряда особых требований. К примеру, если расположение стоматологической лечебной организации совпадает с жилым домом, то их вентиляционные системы обязательно должны быть раздельными. Забор воздуха с улицы должен осуществляться из чистой зоны, которая должна находиться не ниже, чем в двух метрах от земли.

К вентиляционной системе стоматологического кабинета СанПиН предъявляет ряд особых правил

Выброс отработанного воздуха должен осуществляться выше уровня кровли на 0,7 метра, а после очистки фильтрами его можно выбрасывать на фасад здания. Подается и забирается воздух в палате и другом помещении обязательно в верхней зоне. Исключение составляют операционные и рентгеновские кабинеты, в которых приток и выход воздуха должен осуществляться из верхней и нижней зоны.

Кондиционирование рентгенкабинета, операционных и других помещений должно осуществляться при помощи специализированного оборудования, которое будет не только подавать и забирать воздух, но и осуществлять его фильтрацию.

Перед установкой вентиляционного оборудования в медицинскую организацию необходимо учитывать следующие требования:

  1. СанПиН 2.6.1.1192-03.
  2. СанПиН 2.1.3.2630-10.

Кроме того, к медицинским организациям предъявляется ряд гигиенических требований, касающихся эксплуатации и устройства рентгенкабинетов, а также санитарно-эпидемиологические требования к организациям, осуществляющим операционную и другую медицинскую деятельность.

Параметры вентиляции стоматологических рентгеновских кабинетов

Любая медицинская вентиляция в стоматологии должна соответствовать определенным тех-параметрам.

  1. Необходимая кратность воздухообмена должна быть не меньше 7 для приточной вентиляции и не меньше 9 – для вытяжной.
  2. Подача воздуха приточными системами должна осуществляться в верхнюю зону помещения, а забор вытяжными – и из верхней, и из нижней.
  3. Система должна поддерживать необходимую скорость циркуляции воздушных масс, которая составляет 0,2-0,5 м/с.
  4. Системы, управляющие отоплением и кондиционированием воздуха, должны поддерживать температуру в 18-23 градусов по Цельсию зимой и 21-25 – летом.
  5. Необходимый уровень влажности в условиях больничного помещения не должен быть выше, чем 60% для рентгеновского кабинета, лабораторий и ортопедических помещений, а также терапевтического кабинета, и не более 75% — для остальных кабинетов, к которым относится и операционная.
  6. В случае с помещениями, в которых осуществляется работа с зубными имплантами и протезами, обязательно должны быть организованы вытяжные зоны над нагревательными приборами. В этих зонах должны быть установлены вытяжные зонты, которые должны работать в режиме принудительного удаления загрязненного воздуха из помещения.
  7. В случае с терапевтическими кабинетами должна быть предусмотрена установка отдельного отсоса возле каждого стоматологического кресла.

Оборудование для вентиляции рентгена в стоматологии

К медицинским организациям, занимающимся предоставлением стоматологических услуг предъявляются особые требования касательно выбора и монтажа вентиляционного оборудования. Оно не только должно соответствовать техническим требованиям, но и санитарно-гигиеническим нормам.

При выборе бюджетного или дорогостоящего вентиляционного оборудования, используемого стоматологической организацией, необходимо учесть следующие моменты:

  • необходимый уровень влажности для каждого отдельного помещения;
  • класс очистки воздуха помещения;
  • требования к уровню шума и вибраций;
  • необходимый уровень температуры в помещении.

Кроме того, медицинский стоматологический кабинет, который находится в жилом здании обязательно должен иметь вентиляционную систему, отдельную от вентиляции дома. Только соблюдая это условие, акт проверки выдаст положительный результат.

Любое больничное вентиляционное оборудование для стоматологического кабинета должно обеспечивать циркуляцию воздуха: кратность воздухообмена должна составлять не менее 7, скорость движения воздуха должна быть не меньше 0,2 метра в секунду. А также в любой момент времени относительная влажность в помещениях должна поддерживаться в пределах от 40 до 60%, а температура в рабочем помещении не должна быть ниже 18 градусов по Цельсию зимой и 21 градуса летом.

К подсобным помещениям или санузлам стоматологических больниц предъявляются отдельные требования для вентиляционного оборудования:

  • влажность воздуха не больше 75%;
  • скорость воздуха 0,3 метра в секунду;
  • температура 17-28 градусов.

Противодымная вентиляция в общественных зданиях

Отдельно и под пристальным вниманием устанавливается противодымная вентиляция общественных зданий (так называемая аварийная система очистки воздуха). Ее проектирование проводится в соответствии со СНиП 2.08.02-89

В процессе монтажа применяют транзитные воздуховоды из огнеупорного и взрывозащищенного материала. Они разделены на секторы, которые обеспечивают быструю замену воздуха в задымленном помещении, а также увеличивают время эвакуации.

Противодымное вентилирование отвечает за то, чтобы продукты горения не попали в чистые помещения и коридоры, по которым проложен путь выхода из здания в чрезвычайных ситуациях. Косвенно наличие аварийной системы способствует работе пожарных служб и дальнейшей локализации очага возгорания. Допускается только совместное использование приточной и вытяжной частей противодымного вентилирования.

Особенности вентиляции в медицинских учреждениях

Для любого медицинского учреждения, будь то обычные больницы, поликлиники или другие типы заведений, действуют особые условия и акты, предъявляемые к вентиляционной системе. Сюда можно отнести определенные нюансы.

  1. В операционной предусматривается вентиляция, которая в любое время позволяет поддерживать определенные показатели влажности и температуры. Эти показатели предусмотрены в СанПиН.
  2. В медицинских организациях нельзя устанавливать вертикальные коллекторы в качестве вентиляционной системы, так как они не могут обеспечить достаточный уровень очистки воздуха.
  3. В операционных, в рентгенкабинете, родильном отделении, реанимации и других важных блоках вытяжную вентиляцию необходимо организовывать так, чтобы отработанный воздух удалялся и в верхней, и в нижней части помещения.
  4. Палаты больничных стационаров должны проветриваться естественным образом, а принудительная вентиляция должна включаться только в холодное время года. Такие условия лучше подходят для выздоровления пациентов.
  5. Вентиляция и кондиционирование больничных помещений не должны осуществляться путем рециркуляции воздуха, так как это запрещено медицинскими нормами.
  6. Вентиляционная система в каждом отдельном помещении должна поддерживать установленный нормами СНИП микроклимат.
  7. Естественное проветривание допускается только в стоматологических кабинетах. В хирургические и рентгеновские кабинеты разрешено устанавливать только вентиляционные системы для принудительного воздухообмена. Приточные и вытяжные системы должны быть разделены.

Наличие естественной вентиляции допускается исключительно в стоматологических кабинетах

Во время работы вентиляции не должен превышаться показатель шумового уровня, кратного 35 дБ.

Как уже было сказано, естественная приточная вентиляция может быть установлена только в особых условиях:

  • в помещениях профилактического и хозяйственного назначения, зонах отдыха, вестибюлях и залах ожидания;
  • в уборных и душевых;
  • в кабинетах водной терапии, фельдшерских точках, аптеках.

В операционных, кабинетах физиотерапии и других важных помещениях не обойтись без монтажа принудительной системы кондиционирования и использования специализированного вентиляционного оборудования.

Виды систем кондиционирования и вентиляции для медучреждений

Учитывая достаточно жесткие нормы вентиляции медицинских учреждений, а также мировую практику, наиболее эффективными являются приточно-вытяжные системы, способные удовлетворить все требования, касающиеся перераспределения воздушных потоков, на столь важных объектах, как поликлиника, стационар либо исследовательский медицинский центр. Правда, в некоторых специфических помещениях могут превалировать функции вытяжки либо притока воздуха. Так, например, приточный обмен воздуха необходим там, где предъявляются требования высокой стерильности. Сюда можно отнести родовые залы, реанимационные палаты и тому подобное. Нужно отметить, что во всех медучреждениях удаление и подача воздуха выполняется в верхней части помещений. К вентсистемам могут быть добавлены прецизионные кондиционеры и сплит-системы. Несколько реже используются центральные кондиционеры и специальное оборудование для распределения потоков воздуха. Таким образом, вентиляция и кондиционирование медицинских учреждений отличается немалым разнообразием подходов, определяемых существующими нормативами и спецификой объектов.

Кто поможет с созданием системы вентиляции и кондиционирования в медучреждении

Специфика объектов и особенности их функционирования требуют высокой квалификации исполнителей. Именно этим выделяются специалисты нашей компании, имеющие весьма богатый опыт решения самых сложных задач. При этом, предоставляется полный комплекс услуг, включающий:

  • оценку особенностей объекта,
  • выполнение необходимых расчетов,
  • подготовку проекта,
  • подбор необходимого оборудования,
  • монтажные работы,
  • пуско-наладочные операции,
  • сдачу объекта,
  • дальнейшее сервисное обслуживание оборудования.

Наша компания является, не только разработчиком вентиляционных систем, но и одним из крупнейших в Украине поставщиков лучшего климатической техники ведущих мировых производителей. Это дает возможность без проблем подобрать оборудование, с необходимыми эксплуатационными характеристиками, для проекта любой сложности, с учетом всех с необходимых эксплуатационных характеристик и особенностей объекта. В каталоге VENTBAZAR для возможности внедрения в учреждениях здравоохранения представлены:

  • многообразие брендов и типов приточно-вытяжных установок и воздухообрабатывающих агрегатов любой производительности от ведущих мировых и отечественных производителей,
  • высокоэффективные системы кондиционирования воздуха, настенные сплит-системы и мультисплит-системы, отличающиеся УФ-дезинфекцией и фильтрацией воздуха класса HEPA,
  • системы канальных УФ-обеззараживателей для дезинфекции воздуха подачи и вытяжки,
  • канальные дезинфекторы и очистители,
  • а также комнатные очистители воздуха для установки в палатах, кабинетах или приемных.

При этом, компания Ventbazar Plus предлагает лучшие условия сотрудничества. На все поставленное оборудование и выполненные работы распространяется полноценная и долговременная гарантия.

Техническое обслуживание систем вентиляции в медицинских учреждениях

Даже самое суперсовременное оборудование, посредством которого осуществляется кондиционирование и вентиляция медицинских учреждений, требует регулярного технического обслуживания

При этом, учитывая важность обеспечения безопасности людей, находящихся в медучреждениях, к оборудованию предъявляются достаточно высокие требования по их функциональности, что объясняет необходимость в более частом обслуживании. Регулярное ТО и ремонт, как отдельных агрегатов, так и всей системы вентиляции и кондиционирования, можно также доверить компании Ventbazar Plus, заключив соответствующий договор

Наши специалисты могут обслуживать, не только оборудование, которое было установлено нами, но и реанимировать системы, чей монтаж выполняли другие компании. Климатические условия оказывают особое влияние на многие лечебные процессы, проходящие в медучреждениях. И наши возможности позволяют создать максимально благоприятные условия в них, как для медперсонала, так и для пациентов.

Технические требования к размещению оборудования систем вентиляции

Для размещения оборудования систем вентиляции следует выделить специальные помещения, раздельные для приточных и вытяжных систем. Канальное вентиляционное оборудование возможно размещать за подшивным потолком в коридорах и в помещениях без постоянного пребывания людей.

Воздуховоды приточной вентиляции и кондиционирования должны иметь внутреннюю несорбирующую поверхность, исключающую вынос в помещения частиц материала воздуховодов или защитных покрытий.

Воздуховоды систем приточной вентиляции (кондиционирования воздуха) после фильтров высокой эффективности (H11 — H14) предусматриваются из нержавеющей стали или других материалов с гладкой, коррозионностойкой, непылящей поверхностью.

Воздуховоды, воздухораздающие и воздухоприемные решетки, вентиляционные камеры, вентиляционные установки и другие устройства должны содержаться в чистоте, не иметь механических повреждений, следов коррозии, нарушения герметичности. Использование вентиляционных камер не по прямому назначению запрещается. Уборка помещений вентиляционных камер должна проводиться не реже одного раза в месяц, а воздухозаборных шахт — не реже одного раза в полгода. Техническое обслуживание, очистка и дезинфекция систем вентиляции предусматриваются не реже одного раза в год. Устранение текущих неисправностей, дефектов проводится безотлагательно.

Во всех помещениях класса чистоты А предусматривается скрытая прокладка трубопроводов, арматуры. В остальных помещениях возможно размещение воздуховодов в закрытых коробах.

Приточные и вытяжные решетки должны быть максимально удалены друг от друга в пределах одного помещения.

Продухи чердачных и подвальных помещений должны быть защищены от проникновения грызунов, птиц и синантропных насекомых.

Рекомендуем Вам ознакомиться с другими статьями настоящего раздела:

  • «Критерии размещения медицинской организации»;
  • «Проекты медицинской организации: регламентные и целесообразные»;
  • «Требования к набору помещений и их метражу в медицинских организациях»;
  • «Требования к водоснабжению и канализации медицинской организации»;
  • «Требования к естественному и искусственному освещению».

Перечень требований к притоку и вытяжке вентиляции рентгеновских кабинетов

Вентиляция в рентгеновском кабинете устанавливается для предотвращения попадания ионизированного воздуха в зону продолжительного нахождения пациентов или персонала медицинского учреждения. Достигается поставленная задача за счет корректного расчёта кратности воздухообмена в рентгеновском кабинете по притоку и вытяжке.

Основные критерии расчёта, указанные в САНПИН 2.6.1.1192-03:

  • нормы для вентиляции стоматологических рентгеновских кабинетов – 4 приток, 3 вытяжка;
  • нормы для кабинетов рентгеновской диагностики – 5 приток, 4 вытяжка.

При кратности равной единице полная замена воздуха в рентгеновском кабинете должна происходить в течение 1-го часа.

Необходимо обеспечить приток воздуха исключительно через верхнюю зону. Вытяжка должна осуществляться из обеих зон. Рекомендуемое соотношение: верхняя – 40 процентов, нижняя – 60 процентов.

Полная таблица допустимых значений по воздухообмену рентгеновского отделения (кабинета) приведена в приложении 6 «Гигиенических требований к устройству и эксплуатации рентгеновских кабинетов, аппаратов и проведению рентгенологических исследований».

Корректно проведённый расчёт кратности воздухообмена позволяет максимально точно определить все параметры системы вентиляции рентгеновских кабинетов. На основе полученных данных подобрать оптимальную мощность вентиляторов, необходимую длину трубопроводов и их диаметр, тип используемых фильтров.
