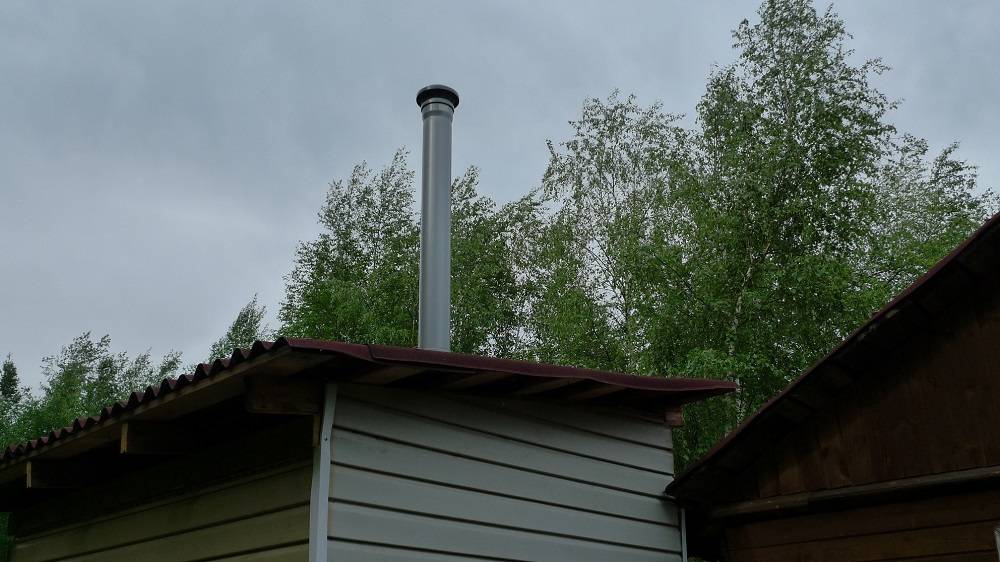

Технические характеристики вентиляционной трубы над крышей
Высота вентканала, угол наклона, а также диаметр трубы зависят от типа кровли. Перед установкой воздуховода стоит выяснить:
- взаиморасположение расположение труб отопления, дымохода, водопровода;
- «кровельный пирог» – слои, их порядок размещения;
- какой внешний слой кровли;
- стропильная конструкция включает ли коньковую балку;
- размер ската.
Можете быть уверены, что все делаете правильно, если в разработанной проекте присутствуют такие данные:
- Диаметр сечения вентканала не меньше 140х140 мм.
- Высота вентиляционного воздуховода до конька 3 м.
- Если крыша плоская, то вентканал должен возвышаться над ней не менее, чем на 500 мм.
- Когда расстояние между коньком и воздуховодом более 2 м, то рекомендуемая высота вентканала это уровень конька, можно расположить трубу выше.
- При условии выхода вентканала из кровли на расстоянии больше чем 3 м от конька, его высота должна равняться верхней точке конька.
- Вертикальный воздуховод должен устанавливаться под углом 10°, при длинном скате.
Почему необходима система воздухообмена?
Обмен воздуха — это не только вопрос комфорта, но и здоровья. Воздух в помещениях, где присутствуют люди, может содержать вещества, оказывающие негативное влияние на организм. Один из них — углекислый газ, который производится во время вдыхания/выдыхания.
Это летучее химическое образование опасно в высоких концентрациях. Углекислота также возникает в результате работы печей, каминов, котлов и прочих отопительных систем. Если в помещение не поступает свежий воздух в нужном количестве, то в результате сгорания в этих устройствах может образоваться крайне токсичная окись углерода.
Другим неприятным веществом является пар, который мы производим, дыша, готовя, гладя или высушивая белье. Его избыток приводит к постоянному увлажнению атмосферы в доме, ограждающих конструкций, отделочных материалов, что влияет на развитие плесневого грибка. Кроме этого, влажные поверхности — питательная среда для пылевых клещей.
Вариант обустройства кровельной проходки подбирают с ориентиром на эффективность его работы. В зависимости от требующейся производительности его оснащают вентилятором, дефлектором или обычной защитной решеткой
Вентиляция на крыше частного дома должна обеспечить условия для замены воздуха как минимум:
- кухня с газовой плитой — 65 м³ / час;
- кухня с электроплитой — 55 м³ / час;
- туалет отдельный — 25 м³ / час;
- подсобные помещения — 14 м³ / час;
- комнаты отдельные — 25 м³ / час.
Свежий воздух обязательно должен поступать в другие интерьеры (спальню, гостиную и пр). В типичном частном доме это дает около 200 м³ / ч.
Правила позволяют снизить интенсивность вентиляции ночью, но не более чем на 40%. Также на кухнях рекомендуется устанавливать дополнительные устройства, позволяющие периодически увеличивать поток удаляемого воздуха до не менее 120 м³ / час.
Вентиляция мансардной крыши в частном доме своими руками
Чтобы сделать вентиляцию своими руками, придерживайтесь плана:
- Разметка крыши.
- Отверстия через фронтоны.
- Установка клапанов.
- Фиксация накладки.
Если детальнее расписывать процесс, первоначально составляется чертеж. Подойдёт стандартная схема на три канала. Отметить их на потолке можно при помощи лазера. Когда на руках трубка, учитывается ее диаметр. Если размер более 50 мм., стандартной дрелью не обойтись.
Совет! Чтобы проделать отверстие в потолке, подойдёт перфоратор.
Инструмент применяйте на высоких оборотах, важно чтобы ничего не мешало. Когда производится сверление крепко фиксируйте материал
Мансарда может быть выполнена слоями:
- пластик;
- профиль;
- утеплитель;
- кровельный материал.
Когда работаешь с перфоратором, лучше заранее знать о наличии обрешетки. Сверло соприкасается с металлом и происходит перекос. Чтобы установить купленные трубки, они разбираются. Снимите зонтик и накладки. Товарищ сверху фиксирует заготовку, перепроверьте уровень. Если трубка куплена не на дешевом рынке, в комплекте уже все включено.
Задача помощника – удерживать заготовку, с нижней части надо пройтись герметиком.
Не стоит жалеть материал, лишнее потом можно будет срезать. Стандартная вентиляция поставляется с накладкой. Возьмите хомут и зафиксируйте его на трубке. Вариант с вентилятором смотрится долговечным. Лучше не надеяться на естественную тягу.
В частном доме трубу устанавливают с дефлектором. Иначе его называют колпаком, а по сути это аэродинамическое устройство. Без колпака вся грязь и нечистоты с улицы будут попадать в помещение.
Типы дефлекторов:
- открытый;
- закрытый;
- Г-образный;
- Н-образный.
Для мансарды подойдёт открытый дефлектор круглой формы.
Различие в слоях
Правильная вентиляция помещения проводится с учётом всех фактов:
- экологичность района;
- тип изоляции;
- порывы ветра.
Производители предлагают такие схемы:
- один слой;
- два слоя.
Первый вариант является стандартным, он включает в себя лишь один слой гидроизоляционной пленки. Укладывайте ее на минеральную вату. В качестве изоляции можно брать мембранную ткань. На выходе человек получает достойную проницаемость воздуха.
Кстати, если у вас каркасный дом, то рекомендую узнать о том, как делать в нем вентиляцию.
Двухслойная вентиляция предполагает размещение гидроизоляционной пленки на нескольких уровнях. Промежуток между материалами зависит от особенностей рамы мансарды. Основная миссия – обеспечение потока свежего воздуха. Работу начинайте после обустройства карниза
Важно заделать щели, чтобы нигде не скапливалась влага. В районе трубки устанавливаются решётки
Двухслойная вентиляция, в первую очередь, рассматривается в домах с деревянным перекрытием. В качестве утеплителя применяется минеральная вата. Если позволяет бюджет, смело берите мембранную ткань.
Воздухообмен на холодном чердаке
В большинстве случаев форма помещения мансарды не повторяет форму основания ломаной крыши, ведь обустроить такое нестандартное помещение и сделать его удобным будет непросто. После обшивки вертикальных стоек стропильного каркаса и ригелей изнутри всегда остаются отделенные от полезной площади треугольники.
Организация регулярного воздухообмена необходима не только мансардам, но и холодным чердакам, не обустроенным для постоянного или временного проживания

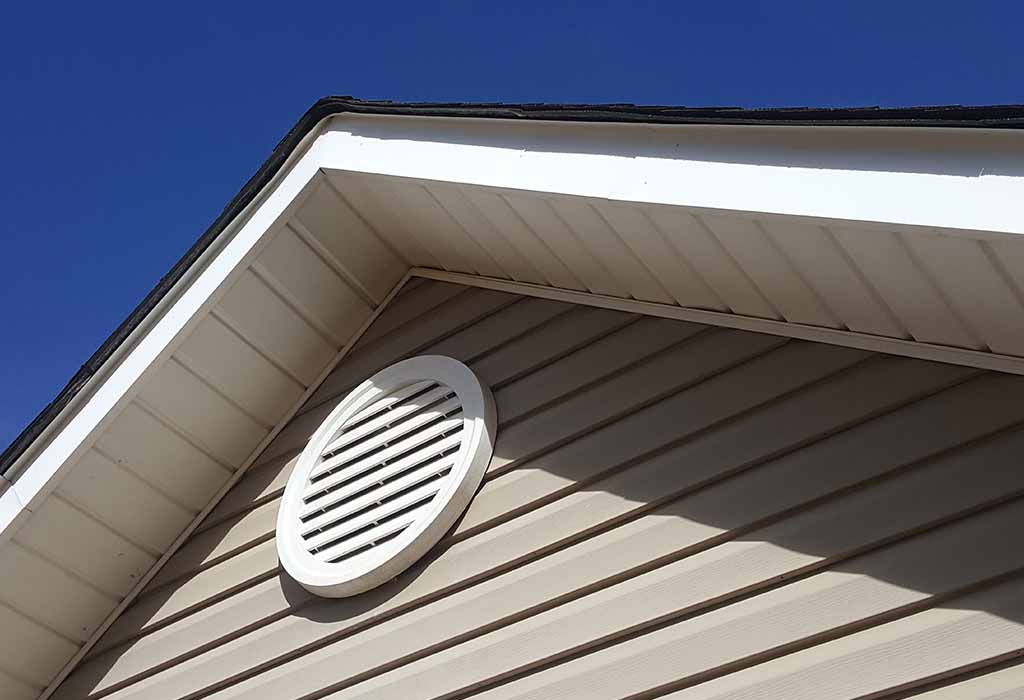

Решить проблему несложно: достаточно установить вентиляционные решетки, слуховые окна, приточники или фасадные вентиляционные выходы на каждый фронтон, чтобы воздух мог пронизывать насквозь каждый холодный треугольник.
Пускай вас не смущают теплопотери: они будут минимальны, зато вы предупредите появление плесени и затхлого запаха на стенах и потолке мансарды, не говоря уж о сохранности кровли и перекрытий.
Как выбрать, чем закрыть отверстия для вентиляции холодных треугольников над мансардой и по бокам от неё? Вентиляционные приточные и вытяжные клапаны в этом случае используются редко: это дороже и площадь их относительно мала, а в шумопоглощении здесь нет никакой необходимости.
Фасадные вентиляционные выходы отличаются наличием козырька, надёжно защищающего от снега и косого дождя. Обратные клапаны с них нужно снять или продырявить, чтобы при смене ветра приточное и вытяжное отверстие могли меняться ролями.
Вентиляционные решетки и слуховые окна по сути же отличаются лишь размером и формой. Возможность регулировки открытия жалюзи и распашные створки здесь ни к чему.
Установка вентканала на крышу через ондулин
Вентиляционные трубы могут быть подобраны в сочетании с ондулиновыми кровельными листами. Они продаются с похожей цветовой гаммой. Их несложно монтировать. Трубу для вентиляции можно выбрать из ABS полимера.
К примеру, ее длина составляет 860 мм, а высота над кровлей 470 мм. Установка вентканала производится следующим образом:
- ондулиновые листы крепятся вокруг места предполагаемого выхода трубы из отверстия кровли – исключением является лист, который будет располагаться выше трубы;
- на место установки вентканила необходимо закрепить лист-основание с крепежом для вентиляционной трубы;
- устанавливать вентканал нужно с учетом каждой волны ондулинового покрытия;
- ондулин, который монтируют над вентканалом, крепится с нахлестом на лист-основание приблизительно в 10 см;
- необходимо вставить вентканал вертикально в лист-основание, и закрепить пластиковыми шпильками.
Конструкции фронтальных свесов
Давайте начнем с понятия фронтальный свес
Строительные нормы не регламентируют ширину свеса, обычно она составляет от 40 см. до 70 см.
Конструктивные решения можно выполнить следующим образом:
Свес формируется за счет обрешетки кровли. Это самый экономичный способ. Просто при монтаже обрешетки, стропила удлиняют на 30-50 см над торцевой стеной.
Такой конструктивный способ применяют для легких кровельных покрытий (мягкая кровля, европейский шифер, металлическая черепица). Так же есть ограничения по ширине свеса, не больше 50 см. Если сделать ширину больше, то кровлю покоробит и изогнет из-за большой нагрузки на стропила.
Свес выполняют параллельно стропильной конструкции.Стропила устанавливают как внутри крыши, так и снаружи фронтона кровли. Стропильная нога играет роль фундамента для обрешетки, кровли.
Для усиления свеса, выносят промежуточные брусья, и опорные коньки которые относят к несущим элементам крыши. Такая схема позволяет делать большой вынос свеса.
Применяют на крышах с тяжелым кровельным покрытием (бетонная черепица, шифер, керамическая черепица).
Монтаж системы вентилирования
Перед началом установки системы вентиляции мансардных помещений требуется сделать проект и рассчитать все необходимые параметры.
При этом на этапе проектирования следует тщательно измерить всю мансарду жилого дома и записать все важные размеры и параметры, требуемые для расчета и монтажа системы вентиляции.
Если выбор пал на систему, работающую по принудительному типу, важно выбрать соответствующий по мощности вентилятор. При монтаже следует придерживаться определенного порядка действий:. При монтаже следует придерживаться определенного порядка действий:
При монтаже следует придерживаться определенного порядка действий:
Ориентируясь на схему, отметить все элементы вентиляции, включая клапаны и вытяжную трубу. Сделать отверстия в крыше, используя специальный инструмент. Для приточных клапанов сквозные отверстия необходимо проделать в карнизе или фронтоне
Перед установкой самой трубы требуется убедиться, что все стыки надежно загерметизированы. Труба должна устанавливаться строго в вертикальном положении с учетом всех требуемых расстояний. Внутри помещения на трубу монтируется вентилятор, а снаружи — дефлектор. После этого систему можно использовать.
В течение нескольких дней проводится тест на воздухообмен в помещении.
Правильный монтаж вентиляции обеспечит максимально эффективную подачу свежего воздуха, и оптимальный отвод отработанного. Любые нарушения при монтаже конструкции существенно снизят КПД.
Нужна ли вентиляция в мансарде?
Использовать мансарду в качестве жилья без вентиляции невозможно. Требуется обеспечить нормальный воздухообмен. Человек выделяет тепло, вырабатывается влага. На поверхности стен образуется конденсат. В следствие этого страдает утеплитель, кровля.
Мнение эксперта
Никоноров Владимир Алексеевич
Наш эксперт. Специалист в области кондиционирования и вентиляции с 10-летним стажем.
Задать вопрос
Если мансарда рассматривается как нежилое помещение, тоже не обойтись без вентиляции. Люди хранят вещи и воздух застаивается. Если не сделать вентиляцию помещения мансарды, на стенах, полу и потолке создаются благоприятные условия для размножения микробов.
Инструктаж по монтажу системы вентилирования
Монтажом системы вентилирования можно заняться самостоятельно или пригласить специалистов, имеющих незаурядный опыт кровельных работ. Обращаться к дешевым мастерам не стоит – качество их услуг может не соответствовать даже самой минимальной стоимости.
Если связаться с горе-мастерами, то придется заплатить три раза – за их работу, за испорченную кровлю, за исправление ошибок настоящими специалистами
В случае, когда заниматься монтажными работами будет бригада строителей, можно озвучить им свои предпочтения и проверить проект, который они впоследствии предоставят
Нужно обратить внимание, устраивает ли предложенный вариант притока и отвода воздушных масс
Эффективный вариант притока в мансардное помещение – клапаны, встраиваемые в конструкцию окна. Они так устроены, что могут проветривать помещение даже тогда, когда створка закрыта. Производители предлагают модели для вертикальных и наклонных (мансардных) окон.
Окна с клапанами обеспечат надежное поступление свежего воздуха в нужном количестве в мансардное помещение
Для монтажа окон лучше воспользоваться услугой по установке, особенно, если оно большого размера. Если делать это самостоятельно, можно лишиться гарантии. В случае возникновения каких-либо проблем претензии предъявлять будет некому.
Если принято решение заниматься самостоятельным монтажом системы вентиляции в мансардном помещении, то предстоит следовать инструкции к тем элементам, которые нужно устанавливать.
Чаще всего своими руками монтируют софиты и вентилируемый конек. В зависимости от типа материла будет отличаться и сам набор инструментов для выполнения их установки. Чтобы поставить аэраторы на крыше обычно обращаются к специалистам, имеющим оборудование для проделывания соответствующих отверстий.
Аэраторы выпускают самых разных размеров, форм, цветов. Это позволяет им отлично вписаться, не выбиваясь из цветовой гаммы кровельного покрытия
Для монтажа вентканалов используют герметик, чтобы хорошо изолировать стыки. В вытяжной системе часто ставят вентилятор или аэротурбину. Вытяжной вентилятор предстоит поместить прямо в вентиляционный канал, закрепив и подключив его согласно прилагаемой инструкции.
При самостоятельном обустройстве вентиляции мансарды важно помнить, что суммарная площадь вытяжных отверстий должна быть на 20% больше, чем приточных. В противном случае будет проблема с тягой. Цвет и форма вентиляторов для кровли позволяют их использовать для установки при любом типе покрытия
Цвет и форма вентиляторов для кровли позволяют их использовать для установки при любом типе покрытия
Если же есть сомнения в собственных силах, то лучше обратиться к специалистам, которые правильно спроектируют и обустроят вентиляцию самого дома и мансардного помещения. Это будет залогом длительного срока эксплуатации мансарды и всего дома, а также обеспечит здоровую атмосферу в помещении.
Благоприятный микроклимат мансарды станет настоящим подарком ближайшие 20-30 лет. Вентилируемая кровля при надлежащем уходе может прослужить и дольше
Принудительная, с вытяжным вентилятором
Учитывая сравнительно небольшую площадь подавляющего большинства мансард, принудительный приток им не нужен. Примерно в 95-99% случаев достаточно будет монтажа принудительной системы вытяжки.
Как сделать приток – зависит от ряда обстоятельств, но в большинстве случаев подходит классическая схема. При классической схеме приточная система организуется через зазоры, окна (за счет микропроветривания или просто открытия окна, через гребенку), оконные клапаны или же по системе воздуховода, если он есть.
Вытяжная система организуется в виде изолированной/отдельной прямо на улицу (труба с вентилятором, который выдувает воздух из мансарды на улицу), либо по системе воздуховода. Второй вариант актуален если в здании есть вытяжной воздуховод – на мансарду протягивается отдельная линия.
Что нужно знать при обустройстве вентиляции ↑
При обустройстве вентиляции холодных и теплых чердаков важно понимать, что это делается не ради свежего воздуха, а ради создания приемлемых условий эксплуатации тех или иных материалов. Поэтому при монтаже следует ставить определенную цель для достижения конкретного результата
В каких случаях образуется конденсат ↑
Слово «конденсат» (от латинского «condensatus») означает переход вещества при определенных условиях из одного состояния в другое, в данном случае из пара – в воду. Это происходит из-за разницы в температуре воздуха внутри и снаружи помещения, и такое образование может произойти даже на неотапливаемых чердаках при отсутствии вентиляции.
Существенным фактором для образования конденсата является влажный воздух, который проникает сквозь перекрытие в чердачное помещение. Как бы там ни было, вред, который роса наносит стропильной системе и металлической кровле, обезвреживается воздушной циркуляцией.
Некоторые рекомендации по организации вентиляции ↑
Свесы подшиты виниловыми софитами
При обустройстве простых систем вентиляции чердака в частном доме следует придерживаться следующих правил:
решетка или крышная труба для циркуляции воздуха могут быть сорваны шквальным ветром, следовательно, важно уделить внимание прочности крепежа;
софиты на свесах закрываются алюминиевой или пластиковой (ПВХ) сеткой – материалами, не подверженными коррозии;
от образования инея (замерзшего конденсата) защищают продухи между стропилами. Позаботьтесь о том, чтобы они не забивались мусором;
при необходимости (временно или постоянно) можно установить вентилятор на расстоянии 8м от приточной системы;
заслонки, установленные на трубе или решетке, позволят регулировать не только интенсивность циркуляции, но и температуру воздуха на чердаке.
Вентиляция теплого чердака своими руками
Вентиляция кровли дома из металлочерепицы
Для сплошной кровли в обязательном порядке следует устроить вентилируемое подкровельное пространство. При этом для металлических кровель следует дополнительно укладывать гидроизоляционные пленки. Воздух должен проходить под всей поверхностью кровли снизу вверх. Входом для потоков воздуха служат отверстия в подшиве внизу, выход осуществляется через конек. Обеспечив качественную вентиляцию кровли, можно приступать к ее утеплению.
Теплую мансарду следует проветривать для поддержания оптимального микроклимата, как и другие жилые помещения. Приток воздуха на мансарду осуществляется с первого этажа и через мансардные окна, а выход происходит через вентиляционные каналы. Если система вентиляции не была предусмотрена, то можно проветривать помещение при помощи системы микропроветривания в окнах. Для этого следует узнать, как отрегулировать пластиковые окна.
При строительстве кровли дома сразу продумайте, какой будет мансардный этаж в будущем – теплый или холодный. Это даст возможность смонтировать все необходимые кровельные элементы для системы вентиляции и кондиционирования еще на этапе строительства. Не забудьте, что также потребуется утепление мансардных окон. Далее расскажем, как производится вентиляция холодного чердака вальмовой крыши.
Двери и люки на верхний мансардный этаж
На входе с лестницы на мансарду и на все верхние этажи выгодно установить входную дверь, которая перекрывает поступление воздуха с нижних этажей и разделяет, изолирует воздушное пространство этажей на независимые блоки.
Вентиляция на этаже будет работать эффективней, если выбрать дверь с хорошим уплотнением и установить дверной доводчик, который постоянно возвращает дверь в закрытое положение.
Самая верхняя ступенька лестницы, непосредственно перед дверью, должна иметь ширину проступи не менее 60 см.
Для целей разделения воздушного пространства этажей, двери можно также установить на нижнем этаже, на входе на лестницу вверх.
Люк выступает в роли двери на дачную мансарду. Подходы к проему люка обязательно ограждают с трех сторон. Высота ограждения не менее 0,9 м.
Люк легко и плавно открывается благодаря газовым пружинам (газовым лифтам) или электроприводу. Кроме того, люк должен иметь фиксирующее устройство в открытом положении. Люк можно заказать фирме — производителю люков, или изготовить своими руками.
При изготовлении своими руками специалисты рекомендуют уменьшать вес крышки люка, устанавливать два газовых лифта (можно подобрать автомобильные). Газовые лифты обязательно устанавливать штоком вниз, цилиндры крепить к створке люка.
Газовые пружины — лифты подбираются по месту на готовой крышке. Измерьте усилие в кг. для подъема готовой створки, переведите в Ньютоны (кг. х 10 = Н), к полученному значению прибавьте 30% и определите общую мощность газовых пружин. Далее приобретите в магазине комплект (2 шт.) газовых лифтов мощностью, в пределах рассчитанных значений.
Сооружение слуховых окон
В случае если крыша вальмовая либо шатровая, то нужно будет делать особые выступы в крыше, дабы сделать проемы для вентиляции. Они, в большинстве случаев, изготавливаются на этапе строительства либо реконструкции объектов. В этом случае получаются целые конструкции, исходя из этого процесс сооружения достаточно сложен.
Особенности данных пристроек
В отличие от продушин во фронтоне, вентиляция чердака через слуховые окна разрешает улучшить эстетические возможности крыши, не смотря на то, что это усложняет работы по возведению крыши. Подобным конструкциям возможно придавать разную форму, но значительно чаще устраиваются сооружения с одним либо двумя скатами.
Выступ треугольной формы
Для устройства стропильной системы слухового окна потребуется установить коньковую палку, которая будет поддерживаться наклонными перекладинами. Крепление всех элементов осуществляется конкретно к основным стропилам строения. С двух сторон набивается обрешетка для фиксации кровельного покрытия.
С наружной стороны осуществляется подшивка свеса, по окончании чего инсталлируется вентиляционная решетка. Крепление выполняется с применением все тех же саморезов.
Односкатная конструкция
Сооружения аналогичного типа более несложны в изготовлении, поскольку имеют всего одну наклонную плоскость. При таком варианте два бруска, расположенных на определенном расстоянии друг от друга, поддерживаются вертикальными стойками, каковые соединены перемычкой вверху.
В этом случае обрешетка набивается только с одной стороны, но сбоку обязана производиться обшивка отделочным материалом. Там, где находится фасадная часть конструкции, фиксируется декоративная решетка.
Нужные сведения
В связи с маленькими размерами изготавливаемых сооружений сечение несущих элементов возможно уменьшено.
Категорически запрещается осуществлять врезку в стропильную часть строения, поскольку это приведет к ослаблению конструкции крыши.
Крайне важно сделать качественную гидроизоляцию между основой и выступом, поскольку эти места весьма уязвимы.
В случае если стропила базовой конструкции имеют маленькое сечение, то необходимо произвести дополнительное усиление в местах, подвергающихся нагрузке.
Утепление вентиляционных труб
Вентиляционные трубы необходимо утеплять на чердаке и над уровнем крыши. Производится эта процедура во избежание скопления конденсата, который будет скапливаться на внутренних стенках и стекать вниз. Так как стыки вентиляционных труб не делаются герметичными, влага проникнет на несущие конструкции, испортит отделку и приведет к постепенному разрушению здания. Да и сами вентиляционные каналы страдают от соприкосновения с влагой, если они сделаны из оцинкованной трубы.
Зимой просвет вентканала зарастает инеем и буквально за месяц стандартная труба 15 см диаметром полностью закроется.
Появление конденсата в вентканалах неизбежно: люди выдыхают водяные пары, моют посуду, купаются и стирают. При этом в воздух выделяется влага. Влажность теплого воздуха жилого дома может достигать 100%. Соприкасаясь с прохладной поверхностью вентиляционных шахт, вода оседает на ней.
Для предотвращения этого процесса и проводят утепление вентиляционных труб на чердаке. Здесь проходит граница между теплым воздухом дома и холодным не отапливаемого чердака.
Самый дешевый вариант утеплителя: минеральная вата. Она не горит, но при намокании полностью утрачивает свои качества. Проще монтируется гофра с утеплением минватой.
Пенопласт в виде специальных съемных «скорлупок» очень легко устанавливается и недорог. Но отлично горит, выделяя ядовитый дым, поэтому не рекомендуется для жилых домов.
Лучшие материалы для изоляции вентканалов: пенополиуретан, вспененный полиэтилен, пенополипропилен.
