Цоколи ламп — типы, размеры, маркировка

Седержание:
Цоколь — это часть лампы освещения предназначенная для ее крепления в патроне и подведения к лампе электрического тока.
Наука и техника не стоит на месте, если раньше, при необходимости заменить лампочку, для ее покупки в магазине достаточно было знать только мощность необходимой лампы, то теперь, в связи огромным количеством различных видов ламп освещения у вас обязательно спросят, с каким цоколем вам нужна лампа и этот вопрос многих может поставить в тупик.

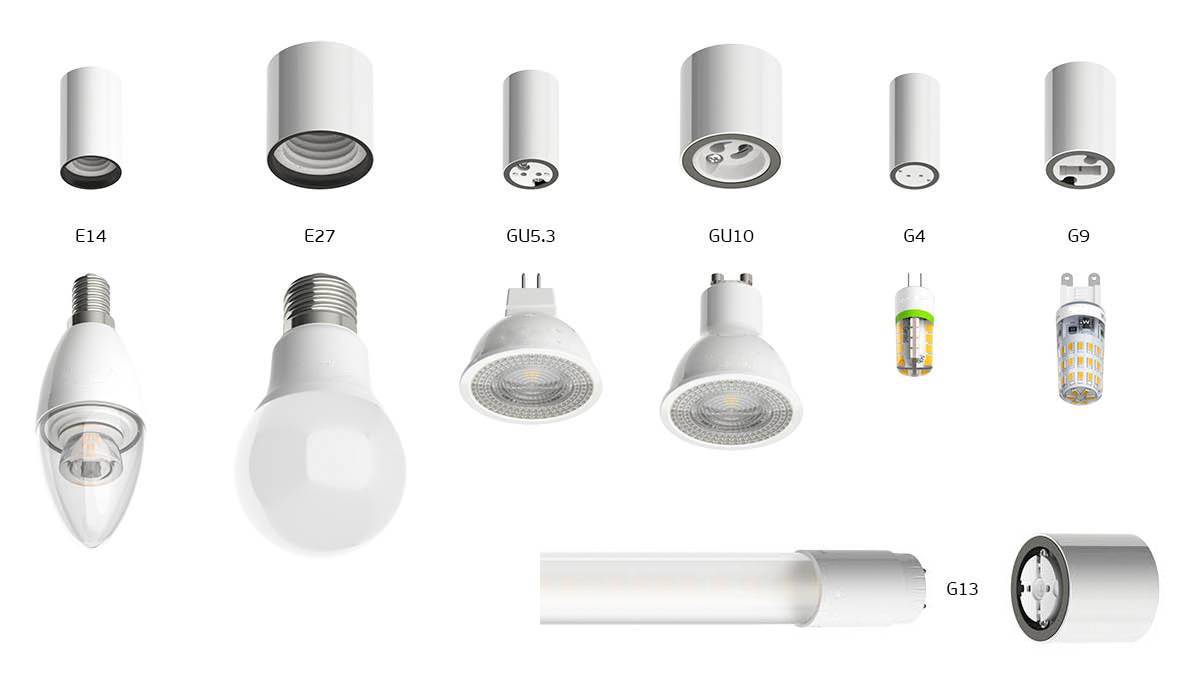

В данной статье мы рассмотрим все основные типы цоколей ламп освещения.
Каждый тип цоколя имеет свою буквенно-цифровую маркировку которая расшифровывается следующим образом (для примера возьмем цоколь R7s):
Как видно на схеме выше, первая заглавная буква обозначает тип цоколя, следующая за ней цифра — это его диаметр, либо расстояние между контактными штырьками указанные в миллиметрах, после цифровой маркировки в некоторых случаях может идти одна строчная буква указывающая на количество контактов цоколя.
ПРИМЕЧАНИЕ: Иногда в маркировке после первой заглавной буквы может идти вторая заглавная буква обозначающая тип лампы:

A – автомобильная лампа;
U – энергосберегающая лампа;
V – цоколь с коническим концом и т.д.

Рассмотрим основные типы цоколей подробнее.
Резьбовые цоколи являются самым распространенным видом цоколей, они встречаются почти во всех типах ламп, от ламп накаливания до светодиодных ламп.

Наиболее распространенным типом резьбового цоколя является цоколь Е27, который применяется в большинстве бытовых ламп, так же в быту часто встречается и цоколь Е14, он может применяться как в люстрах, так и в потолочных светильниках. В свою очередь цоколь Е40 применяется в мощных лампах применяемых, как правило, для уличного освещения.

В цоколях типа G, в отличие от резьбовых, соединение с патроном осуществляется посредством контактных штырьков. Благодаря своей простоте и универсальности такие цоколи широко распространены и применяются в галогенных, люминесцентных и светодиодных лампах.

Остановимся на наиболее распространенных цоколях типа G более подробно:

Лампочки с цоколем G4 могут быть галогенными либо светодиодными, они имеют небольшие размеры и мощность поэтому, как правило, применяются для декоративного освещения, мебели, витрин и т.п. Зачастую такие лампы рассчитаны на напряжение 12 Вольт.

Лампочки с цоколем G5.3 так же могут быть как галогенными так и светодиодными, применяются для декоративной подсветки и для установки в потолочные светильники (споты).

Лампы с цоколем GU10 аналогичны предыдущим, однако на они имеют утолщения на концах штыревых контактов для поворотного соединения с патроном, что обеспечивает их более надежное соединение.
Цоколи G13 применяются в люминесцентных и светодиодных лампах с трубчатой формой колбы диаметром 26 мм.
Лампы с цоколем G23 могут быть светодиодными либо люминесцентными и применяются, как правило, в светильниках потолочной (настенной) установки, а так же в настольных лампах.
Наибольшее распространение среди цоколей типа R получили лампы с цоколем R7s, такие лампы преимущественно применяются в прожекторах (светильниках высокой После марки цоколя «R7s» указываются цифры обозначающие длину самой ламы.
Так же цоколи с утопленными контактами могут применяться в автомобильных лампах.

Различие ламп по цоколю

Определившись с расшифровкой цоколя лампы, типоразмеры которых описаны выше, остановимся на каждом поподробнее. Выясним, для каких целей чаще всего они предназначены: для дома, для промышленных помещений и изделий, стандартный ли это цоколь в обычном виде или необычный для новомодных нынче светодиодных ламп.

Цоколь винтовой (резьбовой) – Эдисона

Цоколь е10 – наименьшая из всех винтовых разновидность цоколей из-за своих габаритов. Такую лампу чаще всего используют как декоративный элемент украшения в елочных гирляндах или для использования в карманных фонарях.
Цоколь е14 – область использования: для небольшого светильника, бра или люстры. Современные изготовители светодиодных ламп применяют цоколи ламп е14 (другое название «миньоны»), как альтернативу традиционной лампы накаливания. Ведь светильник, цоколь которого не отличается большой энергозатратностью, а лампочка имеет разную форму (лампа грушевидная, лампа свечеобразная, лампа каплевидная, лампа шарообразная, лампа зеркальная и др.) неизменно найдет своего потребителя.
Цоколь е27 – стандартная разновидность патронов для осветительных приборов, установленных в каждом помещении. Привычные нам с детства лампы накаливания, оснащенные данным типом цоколя, изготавливаются и в светодиодном варианте. К этой же разновидности возможно отнести лампы, цоколь у которых размером е26, предназначенный для напряжения 110 В.
Цоколь е40 – большой цоколь “голиаф”. Так необходимое освещение улиц и дворов в темное время суток уличными фонарями происходит при помощи лампы накаливания с большим цоколем. Такие размеры цоколей используются и в лампочке для освещения больших по площади производственных помещений. Применение светодиодных ламп с таким цоколем также широко распространено, так как экономия затрат на электроэнергию повышается в 10 раз.

Важный элемент лампочки

Цоколь является важным элементом любых типов ламп (люминесцентных, светодиодных и т.д.). Цоколи представляют собой часть электрической лампочки, с помощью которой источник света будет крепиться к патрону осветительного прибора. Через эту же часть в лампочку будет подаваться эклектический ток от сети в 220 вольт.

Вариант цоколя

Наиболее часто цоколи для ламп изготавливают из керамики или металла. Внутри такой элемент заполнен электродами, которые уже являются частью источника света, а снаружи его выведены контакты.

В связи с этим, отправляясь в магазин за новым осветительным прибором, нужно обладать информацией о том, какой тип патрона он должен иметь. Аналогичная но обратная ситуация характерная и при покупке ламп. Кроме типа патрона, в здесь необходимо учитывать напряжение сети (стандартное на 220 вольт), мощность источника света, а также габариты лампочки. Необходимо помнить, что некоторые современные модели китайских светильников и люстр имеют экзотические патроны, под которые подходят только определенные виды ламп. При этом с поиском нужного типа источника света могут возникнуть определенные трудности.

Буквы в маркировке

Тип цоколя принято указывать тремя буквами латинского алфавита и цифрами. Их значения по порядку таковы:

Большая буква — сообщает о форме.
Цифра — номер цоколя. Характеризует его размеры и расстояние между питающими выводами.
Маленькая буква — количество контактов.

Третий символ обычно опускается производителями. В быту по умолчанию используют лампы с двумя выводами. Поэтому на упаковке встречаются только первые два символа (Е 14).

С помощью маркировки можно узнать полезную информацию об осветительном приборе. Значения букв раскрываются в таблице.

Первая большая буква в начале маркировки — форма
E	Резьбовой цоколь Эдисона
G	Штырьковый
R	Крепеж с утопленными выводами
H	Автомобильные лампы
B	Цоколь штифтовой (иногда называют — байонет)
S	Софитный крепеж
P	Фокусирующий
T	Телефонный
K	Кабельный
W	Бесцокольные лампы
Маленькая буква в конце маркировки — количество выводов (указывается не всегда)
s	1 контакт
d	2
t	3
q	4
p	5

Резьбовые цоколи Эдисона — тип E

Самая старая и распространенная модификация. Встречается практически в любой квартире. Яркие представители — E27, E14. Эти типы цоколей применяются в стандартных лампочках для дома. Чуть менее известен E40. Предназначен для ДРЛ и ДНаТ светильников на 400 Вт. Они применяются для освещения дорог. Выделяются маленькие представители этой модификации — E5 и Е12. Они имеют узкий диаметр и встречаются сравнительно реже.

Резьбовые цоколи тип E

Штырьковые — G

Применяются для точечных светильников. Конструкция подразумевает, что питание на лампу передается по двум штырям. Они бывают различной толщины — G7, G9. Для фиксации лампочку достаточно поступательным движением вставить в патрон.

Лампочки со штырьковым типом цоколя

Настольные — 2G11

Лампочки с такими цоколями относятся к люминесцентным. Внешне напоминают G23. Колба осветительного прибора имеет вытянутую форму в виде буквы «П». В таких цоколях установлен пусковой стартер и конденсатор.

Светодиодные лампы с цоколем 2G11

С утопленными выводами — R

Эти осветительные приборы называют линейными. Встречаются в прожекторах строительных объектов и стадионов. Обычно это газоразрядные или галогенные лампы.

Лампа металлогалогенная 150 Вт RX7s

Автомобильные — H

Производятся для индустрии автомобилестроения. Изначально буква «H» обозначала галогеновые лампы. Со временем форм-фактор прижился. Все изделия, выпускаемые с таким крепежом, начали помечать символом «H». Например — H1, H4, H7.

Автомобильная лампа H7

Штифтовые — B

Используются в двуспиральных автомобильных лампах. Их конструкция позволяет зафиксировать осветительный прибор в одном единственно верном положении

Это важно для направленной фокусировки света. Лампочка вставляется с нажатием и поворотом

Энергосберегающая лампочка B22

Софитные — тип S

Первоначально применялись в сценическом оборудовании. Отсюда их красивое название. Сейчас распространены в подсветке салонов авто, ванных комнат и некоторых приборов. Их особенность — малый диаметр до 19 мм.

Софитная с цоколем SV8.5

Фокусирующие — P

Оснащены встроенным отражателем. Схожи по назначению с типом B. Устанавливаются в одном правильном положении. Встречаются в фонарях и кинопроекторах.

С фокусирующим цоколем – тип P

Телефонные — T

Лампы накаливания с T цоколями применяются в качестве индикаторных. Имеют низкий ток потребления 30-120 мА. Конструкция патрона предусматривает установку светофильтра. Распространенные напряжения таких ламп — 12, 24, 48 и 60 В.

У телефонных ламп есть характерная неисправность. Отрываются тонкие проволочки, идущие к колбе

Если лампочка не светится, на это следует обратить внимание. Возможен быстрый ремонт

Индикаторная лампа цоколь T5.5 k

Кабельные — тип K

Редкий вид цоколей. Осветительные элементы встречаются в оранжереях и помещениях, где требуется имитация солнечного света. Обычно это лампы, подходящие для выращивания растений.

Лампа Metalarc HSI-td 2000 w/d с цоколем K12S

Умные цоколи

Современные устройства. Работают с любыми смартфонами. Свет можно удаленно включать и выключать с помощью приложения на телефоне. Управляются по сети Wi-Fi. Некоторые модели могут изменять свой цвет. Выглядит очень эффектно.

Бесцокольные лампы — W

Типичный цоколь отсутствует. Вместо него проволочные выводы. Эти лампы встречаются в праздничных гирляндах и приборных панелях автомобилей.

Автомобильная безцокольная лампочка W21W

Виды лампочек

Не мене разнообразно и исполнение самих ламп. Я не буду рассматривать все, существующие в природе лампы, а остановлюсь на самых популярных, использующихся в домашних и производственных помещениях. К ним относятся лампы накаливания, галогенные, энергосберегающие, люминесцентные и светодиодные.

Лампы накаливания

Лампа накаливания считается самой массовой из всех видов ламп. Она обрела популярность благодаря низкой стоимости и простоте конструкции. Лампа используется в самых простых моделях светильников. Однако, несмотря на широкую известность, лампа накаливания уступает по техническим характеристикам своим аналогам. Срок ее службы составляет примерно 1000 часов, но это не самый серьезный недостаток. Дело в том, что во время работы лампа очень греется и при замене требуется время, чтобы она остыла. Так же нередки случаи, когда лампа взрывается, особенно при скачках напряжения, при этом осколки стекла разлетаются по всему помещению.

Индекс цветопередачи лампы накаливания примерно равен 90%. Преобладающими тонами в спектре свечения являются желтые, поэтому свет от обычной лампы накаливания напоминает солнечный. Большинство бытовых ламп выпускаются с цоколями Е14 и Е27.

Если говорить о разновидностях, этого типа ламп, то наиболее применяемые рефлекторные лампы накаливания. Их основное и единственное отличие от простых ламп, посеребренная поверхность у основания лампы. Это позволяет направить свет в определенную точку, поэтому такие лампы используются для создания направленного света. В магазинах можно встретить рефлекторные лампы с обозначением R50, R63 и R80, где цифра обозначает диаметр лампы. Также, как и у простых ламп накаливания, у рефлекторных ламп предусмотрен резьбовой цоколь Е14 или Е27.

Галогенные лампы

Лампа галогенная может прослужить в четыре раза дольше, чем лампа накаливания. Срок ее жизни составляет примерно 4000 часов. Индекс цветопередачи равен 100%. Технологический процесс производства галогенных ламп предполагает добавление некоторого количества йода или брома. Это способствует лучшей светоотдаче, которая составляет 20-30 люмин/ватт. Самое главное, что высокая светоотдача сохраняется на протяжении всего срока эксплуатации и не снижается, как у обычной лампы накаливания. Будучи меньшими по размеру, чем обычные лампы, галогенные лампы более разнообразны по форме, а сферы их применения шире. Цоколи у них могут быть следующими: G9, G4, R7S, GU10.

Энергосберегающие лампы

Энергосберегающие лампы приобрели необычайную популярность ввиду того, что способны в разы сократить затраты на электроэнергию. Купить их можно в любом магазине, а установить их на место старой лампы накаливания не представляет никакого труда, так как для этого не потребуется никаких переделок. Благодаря новейшим технологиям производства, энергосберегающие лампы обладают компактным размером, различными вариантами мощности, многообразием форм, но неизменно длительным сроком службы. В настоящее время компактные энергосберегающие лампы можно приобрести практически со всеми типами цоколей: Е14, Е27, GU10, G9, GU5.3, G4, GU4.

Люминесцентные лампы еще иногда называют трубчатыми или линейными, из-за характерной формы. Буква Т на трубке означает диаметр, а число после нее – диаметр в дюймах (в-восьмых частях). Например, T12 (диаметр 12/8 дюйма=3,8 см). Что бы вам было легче разобраться, приведу и остальную расшифровку обозначений люминесцентных ламп:

Т4 – лампа диаметром 4/8 дюйма (12,7 см.);
Т5 – лампа диаметром 5/8 дюйма (15,9 см.);
Т8 – лампа диаметром 8/8 дюйма (25,4 см.);
Т9 – лампа диаметром 9/8 дюйма (28,6 см.);
Т10 – лампа диаметром 10/8 дюйма (31,8 см.);
Т12 – лампа диаметром 12/8 дюйма (38 см.).

Светодиодные лампы

К ним также применим термин энергосберегающие. Но это не основное их преимущество. Главное их достоинство, невероятно продолжительный срок службы, который составляет от 25 000 до 100 000 часов. Если перевести это количество в годы, то получится 3-12 лет непрерывной работы. Светоотдача практически стопроцентная. Светодиодные лампы не нагреваются. Светодиодные лампы выпускают со всеми, бытовыми типами цоколей, что дает возможность применения светодиодных ламп во всех световых существующих приборах.

Многообразные виды ламп и цоколей обуславливают и многообразие осветительных приборов. В следующей статье я расскажу как заменить выключатель света.

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Типы цоколей

Наряду с техническими параметрами, при выборе элемента освещения немалое значение имеют применяемые в их конструкции типы цоколей ламп, которых надо сказать существует достаточно приличное количество. Но прежде чем перейти к их описанию, нужно определиться с тем, что такое цоколь вообще. А цоколем принято называть элемент конструкции осветительной лампочки, основное назначение которого заключается в том, чтобы обеспечивать питание элемента освещения от электрической сети и надёжное удержание его в осветительном приборе. Вариантов исполнения этой части лампы существует множество но, по большому счёту цоколи можно условно разделить на две основные группы.

Резьбовые цоколи. Здесь имеются в виду привычные всем элементы конструкции ламп, изготавливающихся из металла и имеющих ярко выраженную резьбу, благодаря которой происходит удержание лампочки в патроне и, соответственно, питание осветительного элемента. В свою очередь, резьбовые цоколи могут отличаться по диаметру. Нужно сказать, что наибольшее распространение в быту получили цоколи, маркируемые Е-27 и Е-14. Е – это условное обозначение, которым принято называть резьбовой цоколь Эдисона, а цифры отражают диаметр цоколя в миллиметрах. Установка таких ламп производится при помощи простого их вкручивания в патрон.
Штырьковые цоколи. Так принято называть части конструкции, которые имеют вид небольших штырьков. Благодаря этим элементам и происходит питание лампы, а также её удержание в осветительном приборе. Маркировка, как и в предыдущем случае, характеризует цоколь, в зависимости от индивидуальных параметров, только в этом случае, речь идёт о расстоянии между этими самыми штырьками. В качестве примера можно привести цоколи G4, G9 или G13. Где латинская буква G означает штырьковый тип цоколя, а цифры – расстояние между штырьками цоколя.

Что такое лампа накаливания

Лампа накаливания, далее ЛН – это источник искусственного света, в котором световой поток получают разогревом тонкой металлической нити до температуры свечения раскаленного металла. Для нагрева по нити пропускают электрический ток. Первые лампы имели нить из обугленного органического вещества, например, из бамбука, в виде волокна.

Чтобы нить быстро не сгорала, из колбы откачивали воздух и герметизировали. Или заполняли колбу газовым составом, в котором нет окислителя – кислорода. Такие газы называют инертными – аргон, неон, гелий, азот и пр. Эти газы названы так потому, что они не вступают в реакцию с металлами, т.е. инертны.

Лампа с угольной нитью

Первые лампы с угольной нитью накаливания имели рабочий ресурс не более десятка часов. Он был значительно увеличен после замены угольной нити на тонкую металлическую проволоку.

Такой свет называли светом каления, т.е. светом раскаленного металла. А нить назвали нитью накаливания. Например сталь, нагретая до температуры 1200°C, светится желто-белым светом, а при 1300°C – практически белым.

В конце 19 века угольную нить, которая быстро перегорала, заменили тугоплавкими металлами – вольфрамом, молибденом, осмием или окисями металлов – циркония, магния, иттрия и др.

При большой мощности нити накаливания делают «разветвленной» формы. Проекционные источники света для создания направленного потока имеют нить сложной конфигурации, образуя плоскую конструкцию, перпендикулярную оси излучения. Внутри колбы при этом размещается отражатель света, например в виде тонкого слоя напыленного металла – серебра или алюминия.

Лампа накаливания общего назначения – ЛОН, в колбе «груша». Прямая короткая нить в виде спирали свидетельствует о небольшом рабочем напряжении – 12, 24 или 48-50 В и мощности не выше 10-20 Вт.

Для питания лампы напрямую от существовавшей в то время электросети, имевшей постоянное напряжение 110 В нужна была длинная и тонкая металлическая нить. Это обеспечивало увеличенное сопротивление, а значит для разогрева требовался меньший ток.

Для плотной «упаковки» в небольшом объеме колбы из прозрачного стекла нить, многократно сгибая, размещали на проволочных держателях.

«Сложенная» в несколько раз длинная нить накаливания в лампе Эдисона современного исполнения.

Еще одна современная лампа Эдисона. Хорошо видны параллельно расположенные участки нити накаливания.

Такое изгибание нити усложнило конструкцию первых источников света, которые работали значительно дольше «угольных». Прорывным в разработке конструкции лампочек накаливания стало предложение скручивать нить в спираль. Это уменьшило ее размеры в разы.

Еще меньший размер тела накаливания получили, свернув тонкую спираль во вторую спираль, но большего диаметра. Двойную спираль назвали би-спиралью.

Би-спираль увеличена в 10-20 раз. Видно что она введена и обжата в петле проволочной арматуры, растягивающей нить накаливания на тоненьких штырьках.

Следующим этапом развития источников света стал переход на сети переменного тока и применение трансформатора для снижения напряжения питания ламп.

Особенности цоколей Е27 и Е14

Чаще всего в продаже встречаются винтовые и штыревые цоколи, отличающиеся креплением ламп. Рассматриваемые в обзоре варианты относятся к одному типу. Он обозначается буквой «Е» (сокращенное от «Edison Screw type») и называется цоколь Эдисона, так как именно он запатентовал данную конструкцию в начале 20-го века.

Конструкция стандартной лампы накала.

Эту разновидность отличает то, что лампочки вкручиваются в патрон по специальной резьбе, которая обеспечивает надежную фиксацию источника света. Основные особенности таковы:

Напряжение подается через центральный контакт, расположенный на конце тыльной части. В патроне есть пружинный элемент, который надежно прижимается к поверхности и обеспечивает передачу тока с минимально возможной степенью нагрева.
Нулевой провод присоединяется сбоку и подается на резьбовую часть. Такая система обеспечивает безопасность конструкции и исключает поражение человека током при замене лампочки.
Изделия всегда изготавливаются из металла. Что касается патронов, они могут быть керамическими, карболитовыми и пластиковыми. Каждое из решений имеет свои плюсы и минусы, но именно керамика считается самой надежной и служит в разы дольше.
Шаг резьбы одинаков у обоих вариантов. Она стандартная независимо от типа конструкции и ее диаметра.

Обе разновидности рассчитаны на напряжение не выше 250 В. Поэтому основным направлением их использования является бытовое освещение. Это могут быть светильники любого типа, декоративная подсветка или уличное освещение. Но для наружного применения подбираются модели фонарей с повышенной степенью защиты от влаги.

Какие виды ламп используют для искусственного освещения?

По своему основному назначению всё искусственное освещение подразделяется на несколько видов:

рабочее освещение;
аварийное освещение;
специальное освещение.

В соответствии с параметрами реализации всё искусственное освещение может быть также классифицировано следующими группами:

общее освещение;
локальное освещение;
акцентное освещение;
комбинированное освещение.

По направлению светового потока искусственное освещение может быть прямым и непрямым, а также смешанным и рассеянным. В жилых помещениях целесообразно использовать стандартные осветительные приборы, оснащаемые лампами накаливания или энергосберегающими лампами с повышенным коэффициентом преобразования энергии в свет.

Любые галогенные лампы очень чувствительны к перепадам напряжения и в домашних условиях часто выходят из строя, а для подключения люминесцентных ламп требуется применять пусковое устройство.

Категорически не рекомендуется использовать в жилых помещениях неоновые, ксеноновые и дуговые лампы, которые отличаются высоким давлением в колбе, ограниченным сроком эксплуатации, высокими пусковыми и рабочими токами, а также сильным разогревом и пожароопасностью.

Особенности устройства

Говоря о различиях между лампами нельзя обойти вниманием и другие варианты их классификации. Так их можно разделить на несколько групп по принципу их функционирования и особенностям технического устройства

Лампы накаливания. Это одна из наиболее распространённых групп осветительных элементов, применяемых в быту. Источником света такая лампа становится в результате нагревания до высоких температур нити, изготавливаемой, чаще всего из вольфрама. Нагревание происходит в результате воздействия электрического тока. В целях предотвращения реакции окисления в колбе лампы образуется вакуум. Можно добавить, что существует подвид таких ламп, а именно рефлекторные лампы накаливания. Их поверхность покрывается тонким слоем серебра, в результате чего свет получается сфокусированным в определённую точку.
Галогенные лампы. В принципе тоже являются одной из разновидностей ламп накаливания, но имеет существенное отличие. Речь идёт о том, что колбы таких ламп наполняются йодистыми или бромистые соединения, которые позволяют при том же нагревании спирали получать значительно большее количество света. К тому же при использовании газов увеличивается срок службы источника освещения.
Энергосберегающие лампы. Это ещё одна разновидность осветительных элементов, применяемая в быту. Так принято называть значительно уменьшенные в размере люминесцентные лампы. Среди преимуществ этого типа ламп можно упомянуть значительно меньшее энергопотребление и температура, но больший срок эксплуатации. На рынке существует огромное количество вариантов таких ламп, которые отличаются как по форме колбы, так и по типу применяемого цоколя.

Осветительных ламп существует множество, но разобраться в тонкостях их выбора вполне возможно. А правильно подобранное освещение – это фактор, влияющий на комфорт и даже способный воздействовать на здоровье. Поэтому без внимания относиться к нему не стоит.

Люминесцентные лампы

Отдача света люминесцентных ламп намного больше, чем у обычной лампочки. Она устроена так, что свет преобразуется путем создания ультрафиолетового излучения через разряд электричества в парах ртути. Срок службы такой лампы – около 5 лет с тем условием, что ее будут включать не более 5 раз в день. Люминесцентные лампы могут быть низкого и высокого давления. Так же, как и лампочки-«экономки», они обладают практически теми же плюсами и минусами. Люминесцентные делятся на лампы с низким давлением и высоким. Лампа низкого давления выглядит как трубка с нанесенным на ее внутреннюю поверхность слоем люминофора. Она заполняется аргоном и ртутью. Недостатком таких ламп является неприятный для глаз спектр, который вызывает искажение света. В зависимости от применения различаются и цоколи люминесцентных ламп.

Какие бывают цоколи

В связи с большим многообразием цоколей, существует их классификация, согласно которой все типы цоколей ламп принято делить на группы. Среди них наиболее применяемыми считаются две группы: резьбовые и штырьковые.

Резьбовой цоколь

Самым распространенным считается резьбовой цоколь, или как его еще называют, винтовой. Он обозначается латинской буквой Е. Резьбовой цоколь широко применяется для многих видов ламп, в том числе и для бытовых. За буквой, как правило, идет цифра, она показывает диаметр резьбы. Наиболее часто встречающиеся винтовые цоколи имеют обозначение Е14 и Е27. Для мощных ламп также существуют цоколи, например, Е40.

Штырьковый цоколь

Чуть менее популярным считается штырьковый цоколь, он обозначается буквой G, которая показывает промежуток между контактами в миллиметрах. Сфера применения штырькового цоколя также широка. С ним выпускается достаточно много ламп, особенно: галогенных и люминесцентных.

Помимо традиционных цоколей, существует еще несколько типов цоколей, которые менее распространены, но, тем не менее, используются для различных видов ламп:

Цоколи с утопленным контактом (R). Они применяются, в основном, для приборов с высокой интенсивностью, которые работают от переменного тока.
Штифтовые (В). Позволяют максимально быстро заменить лампу в патроне благодаря несимметричным боковым контактам. Они являются усовершенствованным аналогом резьбовых цоколей.
С одним штырьком (F). Такие цоколи бывают трех подвидов: цилиндрические, рифленые и особой формы.
Софитные (S). Чаще всего лампочки с таким цоколем используются в отелях и автомобилях. Их отличительная особенность – двустороннее расположение контактов.
Фиксирующие (P). Область применения – специальные прожекторы и фонари.
Телефонные (Т). Ими оснащены лампочки пульта управления, подсветки, сигнальные лампы в щитах автоматики.

Часто можно увидеть, что маркировка лампы состоит более чем из одной буквы. Вторая буква указывает на подвид осветительного прибора: V – цоколь с коническим концом, U – энергосберегающая, A – автомобильная.

Какой цоколь у обычной лампочки накаливания советского образца?

У обычной лампочки накаливания советского образца самый распространенный тип и диаметр цоколя, который имеет название винтовой или резьбовой, что в принципе одно и то же.

Цоколь такой лампочки имел маркировку Е27, где первая буква означала тип цоколя (Е – значит резьбовой или винтовой), а следующая за буквой цифра означала диаметр цоколя.

Лампочка накаливания при помощи резьбы, которая имелась на цоколе, вкручивалась в патрон соответствующего диаметра.

нашей любимой лампочки Ильича металлический резьбовой цоколь с маркировкой Е27.

Согласно существующего стандарта латинская буква “Е” обозначает тип цоколя лампочки как “резьбовой”, а маркировка “27” указывает на наружный диаметр цоколя в мм. для вкручивания в патрон.

Самые распространенные и широко используемые осветительные лампы советского периода нашей страны.

Используется в сети переменного тока напряжением 220 Вольт и частотой сети 50 Герц.

Имея один цоколь, стеклянную колбу грушевидную и приплюснутую, различалась по потребляемой мощности: на 25, 40, 60, 75 и 100 Вт.

Очень маленький КПД от 5 до 15 процентов максимум.

В советские времена использовались цоколи у лампочек накаливания это Е27 устанавливались в плафонах фонарях, люстрах, светильниках в быту. Обычная резьбовая лампочка.

Второй вид это резьбовой цоколь Е14 это лампочки с тоненьким цоколем, которые устанавливались в подсветке холодильников, вытяжек, в настольных лампах и светильниках, а также в люстрах на большое количество лампочек.

Третий вид это Е40 такие лампочки с большим цоколем использовались в уличных светильниках и имели большую мощность начиная от 500 Ватт.

Цоколь Е10 практически не встречался, но существовал по стандартам советского производства.

Поэтому принято считать Е27 – обычным, средним цоколем!

Е14 – маленьким цоколем и Е40 – большим.

Чтоб проще было понять цифра после Е это и есть диаметр самого цоколя!

Если имеется ввиду самая распространённая лампа накаливания для получения освещения в помещениях, как жилого и бытового помещения, так и помещений предназначенных для работы на рабочих местах, а также прочих зданий (не помню как это при СССР называлось, а сейчас это офисные помещения), так вот в этой лампе использовался Цоколь Эдисона, один из его диаметров, именуемый как E27, который является во всей гамме размеров Цоколей Эдисона, как средний цоколь в линейке ламп на 220 вольт.

Что такое в типе буква “Е” я точно не знаю, могу лишь предположить, что первая буква слова “резьба” иностранного происхождения или тип резьбы, типа как “М” – метрическая, а вот цифра “27” означает, что цоколь имеет резьбу 27 миллиметров.

Цоколь обычной Советской лампы идёт с маркировкой Е27-ь.

Цифра “27” означает диаметр цоколя в миллиметрах, цоколь обычный резьбовой, шаг резьбы крупный.

А буква (“Е”) это первая буква фамилии того человека который успешно применил данную рампу накаливания в коммерческих целях (запатентовал), то есть всем известный Эдисон, “Е” потому что на английском фамилия пишется как Edison.

Лампы с этим цоколем (с этой маркировкой) выпускают и сейчас, они как были одними из самых востребованных (самыми массовыми) при Союзе, так ими и остаются).

Мощность лампочек, даже с одним цоколем, разная.

При Союзе выпускали лампы и с другой маркировкой цоколя, а именно Е14-ь, расшифровка та же, только тут диаметр цоколя чуть меньше (14-ь мм).

Как правило лампы с таким цоколем менее мощные, до 40-а Ватт, были и 60-т Ватт, но это уже редкость.

Использовались в различных люстрах, светильниках, их и сейчас выпускают.

Штырьковые

Принцип соединения лампы с патроном заложен в самом названии. Два или более металлических штырька выполняют двойную функцию: через них соединяется электрическая цепь, а также происходит удержание лампочки внутри патрона. Патрон снабжен зажимами, такими же, как у штепсельной розетки, которые держат лампу за выводы цоколя.

Это цоколи галогенных ламп, но также встречаются и у ламп накаливания и у светодиодных небольших размеров (G4, G6.35, G9). Достоинства этих разъемов – легкая и быстрая замена лампочки и небольшие габариты осветительного прибора.

Цифры маркировки означают расстояние между контактами разъема. Если контактов больше двух, то цифра обозначает диаметр окружности, на которой они расположены. Маркировка иногда расширяется еще и буквами: U, X. Y или Z. Они указывают на особую конструкцию разъема. Например, буква «U» может означать поворотную фиксацию, как у стартера люминесцентной лампы. Такие осветительные приборы используют там, где из-за вибрации лампочки со временем могут выпасть из обычных штырьковых цоколей. Лампочки же с фиксацией удерживаются лучше, так как после поворота закрепляются специальным замком.

На наличие букв в маркировке следует обратить особое внимание. Нередко лампочки одного и того же типоразмера снабжаются разными цоколями

Например, G53 и GX53 при одинаковом расстоянии между контактами требуют для подключения разные разъемы.

При подключении трубчатых люминесцентных ламп применяются разъемы G5 и G13. При различной конструкции патрона они крепятся в нем либо с поворотом, либо торцевой установкой с подпружиниванием. Встречаются варианты и со втычным разъемным соединением.

В настольных светильниках используются люминесцентные лампы с маркировкой цоколя G23. Его отличительная черта – контакты находятся только с одной стороны, а трубка лампочки согнута пополам.

Цоколи лампочек GХ53 и GX70 используются в сочетании с подвесными и натяжными потолками. Увеличение расстояния между штырьками связано с увеличенным диаметром лампы со светодиодами. За счет этого удается уменьшить ее высоту, что и способствует ее успешному размещению в ограниченном пространстве над потолком, которого мало для стандартных световых приборов. Присутствие буквы «X» в маркировке означает, что крепление лампочки в патроне производится поворачиванием до защелкивания в нем.

Выбор лампочки в зависимости от типа цоколя
