Виды газовых горелок для печей отопления: варианты устройства и способы установки в печь

Печное газовое отопление: виды

От того, какая используется горелка, зависит мощность, КПД, экономичность и безопасность печи. В ней газ смешивается с кислородом.

Горелки бывают нескольких видов в зависимости от типа управлению мощностью:

  • одноступенчатые изделия (подача топлива либо включена, либо выключена);
  • двухступенчатые (печь может переходить в режим экономии, при котором снижается мощность прогрева);
  • с плавающей регулировкой (мощность меняется плавно).

По типу подачи воздуха горелки бывают:

  • атмосферные (воздух засасывается посредством тяги), они не зависят от электричества, но КПД не превышает 90%;
  • наддувные (воздух подается вентилятором при закрытой камере), они зависят от электроэнергии, а КПД превышает 95%.

Устройство горелки и ее разновидности

Все отопительные котлы отличаются между собой по типу топлива, которое в них применяется. Самым доступным, конечно же, является газ. Этот вид топлива наиболее распространенный и от него меньше всего отходов горения. При этом уровень КПД достаточно высокий.

А стандартная газовая горелка – это основной элемент в отопительной системе, который осуществляет подачу и розжиг топлива в газовом котле. Именно об устройстве и принципе работы горелки мы подробно поговорим далее.

Как устроена и работает газовая горелка?

Газовая горелка предназначена для того, чтобы подавать горючую смесь вместе с воздухом, далее эти компоненты смешиваются в камере сгорания. Дальнейший процесс заключается в том, чтобы поддерживать равномерное горение топлива.

Принцип работы предположительно разделим на такие этапы:

Так, сначала все необходимые составляющие горючей смеси проходят подготовительный процесс. Они набирают определенную скорость, температуру и нужное направление движения частиц. Далее топливо совмещается с воздухом и попадает в камеру сгорания топлива. После этого происходит его возгорание.

Основные конструкционные элементы газовой горелки рассмотрены на схеме, приведенной ниже.

Что касается возможных поломок горелки и безопасности использования газового оборудования при этом, то производители котлов не забыли учесть этот момент. Так, во всех современных котлах есть дополнительные конструктивные элементы, которые обеспечивают более безопасную работу и автоматическую остановку при поломке горелки или прочих аварийных ситуациях.

Когда некоторые элементы оборудования выходят из строя, то в случае их поломки прибор самостоятельно отключается.

Есть модели, в которых розжиг происходит путём подачи искры от электрического пьезоэлемента. Но и в таких котлах также есть составляющие элементы, которые способны обеспечить безопасность использования оборудования в случае поломки газовой горелки или при прочих неисправностях.

Чтобы при розжиге горелки не возникали проблемы, важно своевременно проводить ТО. Обязательную проверку и обслуживание газового котла необходимо выполнять перед отопительным сезоном, но не реже чем один раз в год

Основные виды горелок для газового котла

Для максимальной эффективности работы отопительной системы в частном доме в газовый котел устанавливают горелку. Подобное оборудование облегчает регулирование процессов горения в системе. Вследствие этого топливо равномерно сгорает.

Горелки по принципу работы делят на:

  • инжекционные;
  • турбированные;
  • комбинированные.

Инжекторный (инжекционный) тип газовых горелок – составная часть газового котла. Она работает таким образом, что воздух проникает в рабочую зону путем инжекции. Чтобы равномерно поддерживать процесс горения, окислитель поступает в резервуар под определенным давлением и смешивается с газообразным топливом.

Этот тип прибора предназначен исключительно для работы с природным газом. Для другого типа газа, например, сжиженного, необходимо устанавливать дополнительные элементы.

Второй тип горелок (турбированный) работает по другому принципу. Здесь воздух поступает в рабочую зону и смешивается с горючим топливом при помощи вентилятора. Благодаря системе управления можно регулировать скорость вращения лопастей, тем самым регулировать подачу окислителя. Такое устройство позволяет качественно повысить КПД котла.

Несмотря на шум, который доносится от вентилятора, такие приборы довольно эффективны, а нежелательные звуки можно устранить путем установки дополнительных шумоподавляющих приспособлений. Они более производительные. Но, как известно, турбины часто выходят из строя при несоблюдении правил эксплуатации.

Но, есть и горелки комбинированного типа. Они также предназначены для котлов и работают не только на газу, но и на других видах топлива. Для таких систем отопления не нужны дополнительные конструктивные элементы, так как они установлены изначально. Эти виды оборудования стоят намного дороже.

Также горелки разделяют на промышленные и бытовые. Разницы между их принципом работы практически нет.

Но, несмотря на различия в устройстве газовых горелок, все они предназначены для качественного сжигания топлива.

Особенности конструкции и принцип работы

Конструктивно газовое нагревательное оборудование для бани представляет собой корпус с вмонтированной горелкой-форсункой. В устройстве предусмотрены запорные и сбросные клапаны, предохранитель, фильтры, отсек для смешивания газа с воздухом. Здесь расположены механизмы управления, регулирующие режим подачи топлива. При помощи горелки нагревается воздух в камере топки, далее тепловая энергия передается корпусу генератора с поддоном для камней. От характеристик газовой форсунки зависят функциональные возможности оборудования, эффективность устройства и безопасность.

Процесс горения в котле

Химическая реакция внутри котла является реакцией горения между кислородом (O2), содержащимся в воздухе, и углеводородами (CHyОx) топлива, которые высвобождают энергию в виде тепла. В процессе горения образуются водяной пар (H2O) и двуокись углерода (CО2), последняя особенно опасна с точки зрения загрязнения воздуха и глобального потепления климата.

Другие продукты горения форсуночного газа также могут появляться в зависимости от типа топлива и условий горения: оксиды азота (NOx) или серы (SOx), которые несут ответственность за кислотные дожди. Окись углерода (СО), опасное ядовитое вещество, способно вызвать смерть в случае вдыхания.

Это интересно: Как выбрать и установить датчики температуры для отопления

За и против использования горелки для отопления

Газовая горелка — устройство, которое путем смешивания воздуха с природным или сжиженным газом и подачи смеси к выходному отверстию, формирует факел и распределяет пламя. Она обеспечивает эффективное сгорание топлива и регулировку процесса горения.

Преимущества применения газовых горелок для печей отопления:

  • Простота использования. Газовые горелки значительно упрощают процесс отопления печей, избавляя от необходимости заготовки твердого топлива и постоянного поддержания горения.
  • Управляемость процесса отопления. Простые модели, без автоматики, нужно самостоятельно выключать, как только температура достигнет необходимого уровня, оставляя зажженным только фитиль. Горелки с пультом регулировки значительно упрощают жизнь, более точно устанавливая температурный режим.
  • Обеспечение безопасности. Автоматические форсунки имеют функции защиты от перегрева, отключают подачу газа в случае плохой тяги или отсутствия пламени.
  • Минимальное загрязнение дымоходного канала. Плановая ревизия дымохода проводится раз в год, больше для профилактики — сажи от сгорания газов образуется немного.

Переход с твердотопливного оборудования на отопление газогорелочными устройствами значительно упрощает быт, освобождая массу времени для более интересных и полезных занятий.

Главный недостаток переоборудования печки путем установки газового блока — не слишком высокая энергоэффективность. Большой расход топлива особенно ощущается, если газовая отопительная система в загородном доме проектируется дилетантом.

Кроме того, не всегда удается получить разрешение на установку газовой горелки — если печь устарела, дымоход неправильной конструкции или параметры помещения не соответствуют нормам пожарной безопасности.

Изготовление форсунки своими руками

Перед тем, как начать эксплуатацию изделия, изготовленного в домашних условиях своими руками, нужно пройти следующие процедуры:

  • Горелка должна пройти проверку качества в местном офисе Ростехнадзора согласно регламенту, установленному в Федеральном законе о безопасности зданий и сооружений от 30.12.2009.
  • После этой проверки необходимо получить сертификат Ростехнадзора о пригодности горелки к эксплуатации.

Читать также: Ресивер сжатого воздуха принцип работы

Для того, чтобы приступить к изготовлению форсунки, нужны следующие материалы:

  • Вентиль, который послужит для регуляции подачи топлива устройством. Для подачи газа в горелку нужно пользоваться вентилем, установленным на источник газа.
  • Стальная труба. Желательно, чтобы она имела толщину до 2 мм и длину до 100 мм.
  • Стальной колпачок для изготовления дозатора топлива. Можно использовать также жиклёр с паяльной лампы.
  • Стальная ручка. Она может быть сделана из обычного штуцера.
  • Резина для обкладки ручки.
  • Проволока. Она будет использована при сварке.

А также понадобятся следующие инструменты:

  • Сварочный аппарат.
  • Болгарка для резки деталей.

Для кустарного изготовления предпочтительна атмосферная форсунка из-за простоты её конструкции. Порядок действий таков:

  1. Сначала накручивается колпачок на вентиль. Например, если используется стандартный вентиль ВК-74, то колпачок имеет коническую резьбу.
  2. Затем, путём обрезки болгаркой имеющейся стальной трубы до необходимых размеров, изготавливается сопло будущей форсунки — её основа.
  3. Далее, сопло приваривается к колпачку с использованием проволоки. При этом колпачок и сопло не должны соприкасаться.
  4. Устанавливается пьезоэлемент, который нужен для активации устройства.

После этого, изделие готово к монтажу.

Внимание! Для установки системы подачи горючего в печку из системы центрального отопления необходимо специальное оборудование и опыт работы с газовыми системами

Установка для печи

При установке готового агрегата в печь учитывают, из каких материалов она изготовлена:

Газовая форсунка — сердце печки — должна быть качественной и грамотно установленной. При неполадках в работе этого агрегата могут возникнуть проблемы, связанные с топливом, что может привести к необратимым последствиям.

Правила безопасности при использовании горелок

Несоблюдение мер предосторожности при установке и использовании газовых горелочных устройств для отопления помещений может привести к аварийным ситуациям и несчастным случаям: пожару в доме, отравлению угарными газами. При эксплуатации газового оборудования следует придерживаться следующих правил:

При эксплуатации газового оборудования следует придерживаться следующих правил:

  • Соблюдать срок эксплуатации. Время использования горелки, в зависимости от модели, может составлять от 8 до 15 лет. Затем она подлежит замене.
  • Использовать модели с функцией автоматического отключения устройства при отсутствии тяги или пламени.
  • Печь, оборудованная газовыми горелочными блоками, должна отвечать требованиям безопасности.

Проектирование, установку или ремонт газовой горелки должны проводить сертифицированные работники службы газового хозяйства, с которой заключен договор на поставку горючего и обслуживание агрегатов.

Чтобы получить разрешение на установку и подключение к магистральной газовой сети, необходимо соблюсти ряд условий:

  • соблюдение правил подключении газовой горелки;
  • соответствующая конструкция дымового канала, его качественная изоляция;
  • установка искрогасителя на верхушке дымохода.

Это минимальное количество требований для установки дутьевых газовых горелок.

Для атмосферных предъявляются дополнительные требования:

  • наличие регулируемой тяги;
  • обеспечение хорошей вентиляции;
  • объем помещения, в котором установлено газогорелочное устройство, от 12 м 3 .

В случае перевода оборудования на использование сжиженного газа необходимо обеспечить безопасное хранение газового баллона. Это может быть отдельное помещение или шкаф из металла. Если планируется хранение запасов газа в газгольдере, то емкость устанавливается под землей на расстоянии не ближе 5 м от постройки.

Какими бывают газовые печи

С помощью газовых печей отапливают домовладения и дачные домики, однако наибольшую популярность такие устройства приобрели при сооружении бань. Чаще всего для этого случая покупают агрегаты заводского изготовления, которые имеют металлический корпус. При этом нужно правильно подобрать модель по мощности и предназначению, учитывая условия эксплуатации. Сооружают и кирпичные печи.

По способу генерирования тепла печи можно разделить на два вида:

  1. Имеющие камеру сгорания. Газ поступает в отопительную камеру и при горении нагревает её стены.
  2. Печь с теплообменником. В конструкциях этих обогревательных агрегатов газ поступает в изогнутую жаропрочную стальную трубку, которая выполняет роль теплообменника.

Во втором случае печи оснащаются дополнительно системой принудительной подачи воздуха и выводом продуктов сгорания.

Газовые печи различают по теплоёмкости. Этот показатель зависит от возможности агрегата накапливать тепло.

По такому параметру печи подразделяют на следующие категории:

  1. Печи постоянного горения. У них более тонкие стены, которые остывают достаточно быстро. Однако есть и существенный плюс — так же быстро они и прогревают комнату., отдавая тепло наружу. Чтобы в помещении поддерживать постоянную комфортную температуру, печь должна быть в режиме «включено». Это типичный дачный вариант. Можно приехать и сразу согреться.
  2. Печь периодической топки. Это массивное теплоёмкое сооружение, которое способно отдавать тепло даже после того, как газ перекрыт. Для того, чтобы сохранить тепло, каналы и камеру сгорания отделывают глиняным кирпичом. Очень удобно ставить такие печи в банях. Они в короткий срок прогреют камни и начнут отдавать тепло в течение длительного времени. Для обогрева домовладений этот вариант так же более приемлем.

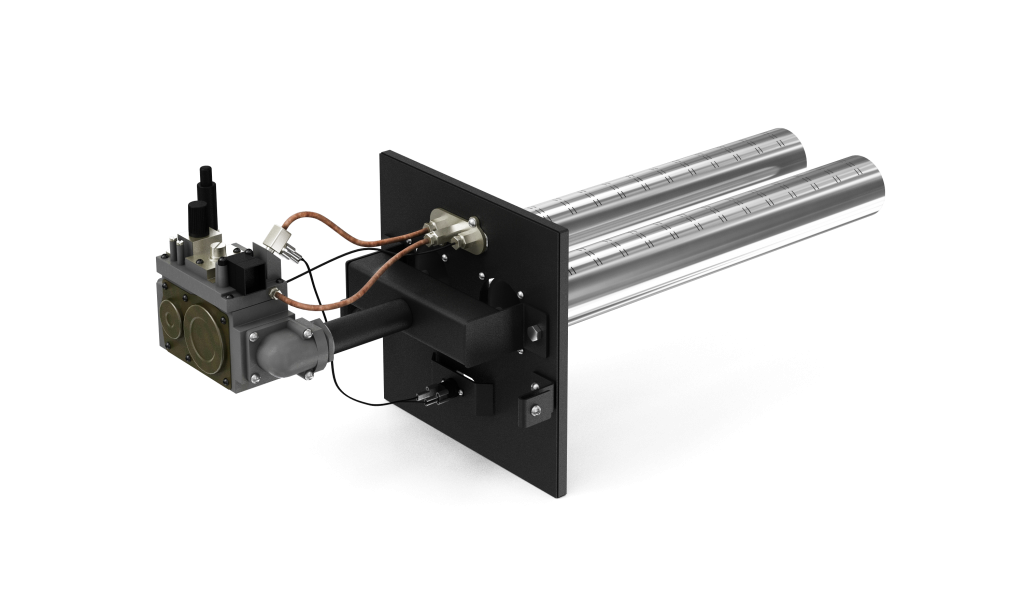

Что представляет собой газовая горелка

Газовая горелка – это один из важнейших узлов любого котла. Она отвечает за создание устойчивого пламени. Именно здесь происходит сжигание подающегося топлива. Полученное тепло поднимается вверх, к теплообменнику, где практически полностью переходит в теплоноситель. Продукты сгорания вместе с остатками тепла тем или иным образом удаляются в атмосферу.

Устройство газовой горелки для котла предельно простое – оно включает в себя несколько основных узлов:

Низкое выделение окислов азота и угарных газов при горении делает котел почти безупречным в экологическом отношении.

  • Форсунку – отсюда выбрасывается газ;
  • Систему розжига – обеспечивает поджигание газа;
  • Систему автоматики – контролирует температуру;
  • Датчик наличия пламени – контролирует наличие огня.

Упрощенно говоря, все выглядит именно так. А чем отличаются друг от друга те или иные виды газовых горелок в различных моделях котлов, вы узнаете чуть позже.

Современная газовая горелка для котла отопления – это устройство, к которому предъявляются определенные требования. В первую очередь важна бесшумность работы. Сразу вспоминаются некоторые модели советских проточных водонагревателей, где пламя шумело с силой урагана

Современные образцы горят сравнительно тихо (также уделяется внимание тихому розжигу, без хлопков и взрывов). Дополнительное влияние на уровень шума оказывает конструкция камер сгорания

Большой срок службы – если вспомнить старые газовые агрегаты, то они служили довольно долго (в те времена все делалось на века)

Сегодня таких технологий уже нет, поэтому горелки в котлах часто ломаются. Выход один – покупать агрегаты от проверенных брендов, где используются нормальные по качеству комплектующие. Что касается всякого китайского барахла от непонятных производителей, то здесь все очевидно – брать не стоит

Большой срок службы – если вспомнить старые газовые агрегаты, то они служили довольно долго (в те времена все делалось на века). Сегодня таких технологий уже нет, поэтому горелки в котлах часто ломаются. Выход один – покупать агрегаты от проверенных брендов, где используются нормальные по качеству комплектующие. Что касается всякого китайского барахла от непонятных производителей, то здесь все очевидно – брать не стоит.

То же самое касается дешевых котлов российского производства – в них нередко устанавливаются недолговечные горелки.

Полное сгорание газа – еще одно важное требование. Горелка для газового котла должна сжигать топливо полностью, с минимальным выделением угарного газа и прочих сопутствующих компонентов

Впрочем, тут все зависит не только от нее – на качество сгорания оказывают влияние и остальные узлы

Нельзя забывать и о надлежащем отводе газа, для чего нужно иметь в своем распоряжении чистый дымоход с хорошей тягой. Что касается принципа работы газовой горелки, то он прост:

Впрочем, тут все зависит не только от нее – на качество сгорания оказывают влияние и остальные узлы. Нельзя забывать и о надлежащем отводе газа, для чего нужно иметь в своем распоряжении чистый дымоход с хорошей тягой. Что касается принципа работы газовой горелки, то он прост:

В горелке сжигаемый газ соединяется с воздухом. При высокой температуре происходит химическая реакция с образованием углекислого газа и воды.

  • Котел фиксирует несоответствие температуры в отопительном контуре с заданными пользователями параметрами;
  • Открывается газовый клапан, в горелку начинает поступать газ;
  • В это же время срабатывает система розжига;
  • Газ поджигается, образуется пламя.

В это же самое время начинает работает контроль наличия пламени – если огонь вдруг потухнет, автоматика перекроет подачу голубого топлива. Как только температура в системе отопления достигнет заданного предела, подача газа будет перекрыта.

Реализация контроля наличия пламени реализуется в газовых горелках по-разному. Где-то стоит простой термоэлемент, а продвинутые котлы с автоматикой на базе электроники наделяются системами ионизационного контроля.

Виды газовых горелок

Основных типов всего два:

Атмосферные ГГ отличаются доступной стоимостью, простотой в изготовлении и эксплуатации. Такие устройства обеспечивают смешивание и сгорание газа в топливнике за счет перепадов атмосферного давления. Они функционируют без электричества, но сильно зависят от движения воздуха в том помещении, где находится печь. При любом ощутимом перемещении воздуха объем тепла, выделяемого топкой, меняется в ту или иную сторону.

При использовании атмосферной горелки необходимо оборудовать в помещении дополнительный источник воздуха и постоянно контролировать состояние дымохода. Следует также учитывать, что топливо в такой печи будет сжигаться не полностью, часть газа неизбежно будет уходить в трубу.

При монтаже атмосферной горелки вам придется серьезно усовершенствовать и топливную камеру, и саму горелку. Это связано с тем, что в камере стандартного размера пламя будет касаться дна каменки или металлических элементов печи. Чтобы исправить такое положение дел, необходимо разместить источник огня как можно ниже и строго в центре топливника.

Наддувные ГГ считаются более практичными и удобными в эксплуатации, поскольку они обеспечивают принудительное поступление воздуха в топливную камеру. Такие устройства оснащаются специальным вентилятором, скорость вращения которого определяет быстроту сгорания топлива в камере.

Наддувная газовая горелка для печки в баню работает от электричества – и это, пожалуй, ее единственный существенный недостаток. При отключении электричества она не сможет запустить процесс обогрева парной, поэтому для подобных ситуаций неплохо иметь альтернативный вариант

При выборе таких устройств важно учитывать глубину топливной камеры, чтобы огонь не задевал ее задней стенки

В каких случаях требуется регулировка пламени горелки?

Атмосферная газовая горелка для обогревательного оборудования чаще выходит из строя. Ею оснащаются модели как настенного, так и напольного котла. Инжекционная горелка напольного оборудования снижает свою эффективность по разным причинам:

  • Мощность горелки завышена. Случается, когда для маленького обогревательного оборудования приобретается горелка высокой мощности. При этом для горения недостаточно места, приток воздуха для такой мощности слабый, что приводит к переходу пламени от голубого к желтому, закопчению камеры сгорания, дымохода.
  • Если дымоход плохо прочищен, ухудшается тяга котла. При этом отработанные продукты горения слабо выводятся, приток воздуха малый. Это ухудшает горение, пламя желтеет.
  • Дефект самой горелки не дает возможность правильно настроить полное сгорание топлива.
  • Из-за перепадов давления в системе газоснабжения хорошо отрегулированное оборудование может выбрасывать большое количество неотработанного газа в дымоходную трубу. Частично он оседает копотью, сажей. Большой слой сажи снижает тягу, увеличивает расход топлива.
  • Запуск отопительного оборудования после ремонта.
  • Наличие посторонних шумов при работе котла, газовой горелки.
  • Смена вида топлива.

https://youtube.com/watch?v=Wlw5jueGgBY

Газовая форсунка для печи

Современные печи и даже камины давным-давно отодвигают дрова на задний план, так как сегодня они работают при помощи газа, используя при этом специальное оборудование — газовую форсунку. Перед тем, как начать эксплуатацию изделия, изготовленного в домашних условиях своими руками, нужно пройти следующие процедуры:

  • Горелка должна пройти проверку качества в местном офисе Ростехнадзора согласно регламенту, установленному в Федеральном законе о безопасности зданий и сооружений от 30.12.2009.
  • После этой проверки необходимо получить сертификат Ростехнадзора о пригодности горелки к эксплуатации.

https://www.youtube.com/watch?v=ytcopyright

Для того, чтобы приступить к изготовлению форсунки, нужны следующие материалы:

  • Вентиль, который послужит для регуляции подачи топлива устройством. Для подачи газа в горелку нужно пользоваться вентилем, установленным на источник газа.
  • Стальная труба. Желательно, чтобы она имела толщину до 2 мм и длину до 100 мм.
  • Стальной колпачок для изготовления дозатора топлива. Можно использовать также жиклёр с паяльной лампы.
  • Стальная ручка. Она может быть сделана из обычного штуцера.
  • Резина для обкладки ручки.
  • Проволока. Она будет использована при сварке.

А также понадобятся следующие инструменты:

  • Сварочный аппарат.
  • Болгарка для резки деталей.

Для кустарного изготовления предпочтительна атмосферная форсунка из-за простоты её конструкции. Порядок действий таков:

  1. Сначала накручивается колпачок на вентиль. Например, если используется стандартный вентиль ВК-74, то колпачок имеет коническую резьбу.
  2. Затем, путём обрезки болгаркой имеющейся стальной трубы до необходимых размеров, изготавливается сопло будущей форсунки — её основа.
  3. Далее, сопло приваривается к колпачку с использованием проволоки. При этом колпачок и сопло не должны соприкасаться.
  4. Устанавливается пьезоэлемент, который нужен для активации устройства.

Внимание! Для установки системы подачи горючего в печку из системы центрального отопления необходимо специальное оборудование и опыт работы с газовыми системами

Установка для печи

При установке готового агрегата в печь учитывают, из каких материалов она изготовлена:

  • Если речь идёт о кирпичной печке, то очевидным минусом будет дороговизна и сложность подобной конструкции, которую собирает только специалист. Форсунка же в этом случае монтируется внутрь печи.

  • В свою очередь, монтаж агрегата в металлическую печь гораздо проще и может быть выполнен без привлечения специалистов. В этом случае форсунка монтируется непосредственно в печку таким образом, чтобы пламя попадало в достаточном количестве в котёл для образования смеси топлива.

Газовая форсунка — сердце печки — должна быть качественной и грамотно установленной. При неполадках в работе этого агрегата могут возникнуть проблемы, связанные с топливом, что может привести к необратимым последствиям.

Как рассчитать расход природного и сжиженного газа

Основной показатель, от которого зависит расчет – площадь помещения и потребляемая мощность оборудования

Также во внимание принимаются уличные температурные показатели, снятые в самое холодное время

Расчет количества природного газа производится по формуле: L = Q / (qН х 0.92), где:

  • L – рассчитываемый объем топлива (1 куб.м в час);
  • Q – мощность отопления, кВт;
  • qН – предельная мощность сгорания топлива, для природного газа 10.175 кВт/м3;
  • 0.92 – КПД газового котла/печи.

В среднем, для отопления помещения площадью 100 кв.м. расчет будет выглядеть следующим образом: 5 / (10.175 х 0.92) = 0.53 м3 / ч, что соответствует расходу природного газа за единицу времени (час).

Баллонный (сжиженный) газ более дорогой и рассчитывать его расход придется не по литрам, как природный, а по килограммам. Теплота сгорания газа остается прежней – 10.175 кВт/м3=12.8 кВт/кг, мощность отопления – 5. Получаем: 5 / (12.8 х 0.92) = 0.42 кг/ч, что соответствует 0.78 л в час. Учитывая то, 1 литр баллонного газа весит 540 мг. Исходя из приблизительного количества дней и часов эксплуатации бани, можно рассчитать необходимый объем.

Для того чтобы сделать печь для бани на газу своими руками, следует определиться с тремя основными параметрами:

  • Материал;
  • Какой будет газовая горелка;
  • Размещение емкости – встроенный или выносной бак.

Теперь о каждом из них подробнее.

Преимущества и недостатки

Использование горелочного оборудования имеет уже то достоинство, что больше не придется тратить массу времени на розжиг самой печи. Процесс горения будет инициироваться максимально быстро и не потребует никаких особых усилий. Нужно лишь открутить вентиль и запустить систему в работу. Но стоит также отметить, что газовое топливо существенно дешевле, чем обогрев дровами, углем, электричеством или дизельным горючим.

Стоит отметить также, что устройства вполне безопасны в пожарном отношении. Конструкторы не стояли на месте, а непрерывно решали проблемы огневой защиты доступными им средствами. Кроме того, природный газ горит при более низкой температуре, чем уголь или другие виды топлива. Потому и раскаляться дымоход будет меньше. Однако всего за 60-90 минут помещение будут прогрето полностью.

Прочие различия

Кроме вышеперечисленных, в зависимости от вида регулировки, различают и другие типы газовых горелок. К ним относятся одноступенчатые, двухступенчатые, плавно-двухступенчатые, модулированные.

Строение газовой горелки.

Принцип работы одноступенчатых газовых горелок заключается в автоматическом закрытии газового клапана, как только теплоноситель нагреется до определенной температуры. Таким образом, газовая горелка автоматически затухает.

После того, как газ приобретает температуру нижней границы, происходит автоматическое открытие газового клапана, что приводит к полному розжигу горелки. Подобные приборы очень удобно использовать в газовых бытовых приборах.

Двухступенчатые газовые горелки для котла работают по двум системам – на 40% и 100%. Горелка начинает работать на 40% сразу, как только теплоноситель нагреется до нужной температуры, и газовый клапан будет прикрыт. Автоматическая система позволяет перейти с одной системы работы к другой.

Плавно регулируемые двухступенчатые газовые горелки работают в двух режимах. Здесь переход на другой режим осуществляется более плавно, чем в двухступенчатых.

При непрерывном нагреве котла применяют модулируемые горелки. В отличие от котла с атмосферной горелкой, этот тип горелок захватывает широкий диапазон мощности. Кроме того, модулируемые варианты значительно экономят газ.

За счет автоматизации процесса срок эксплуатации таких агрегатов значительно дольше. Высота пламени в газовой горелке для отопления модулируемого типа регулируется автоматически.

В свою очередь, модулируемые варианты классифицируются в зависимости от принципа работы модулирующих агрегатов.

Выделяют горелки с модуляцией:

  • механической;
  • пневматической;
  • электронной.

Горелки с электронной модуляцией обеспечивают высокую точность регулирования. На сегодняшний день лучшими считаются модулируемые газовые горелки итальянского производства.

Атмосферная и наддувная горелка

Атмосферную горелку отличает простота конструкции. Воздух, необходимы для образования смеси, забирается с комнаты, где расположена печка, естественными путями. Чтобы система функционировала, сложная автоматическая составляющая не требуется. Горелка энергонезависима. Схема на фото ниже.

К недостаткам атмосферных горелок можно отнести лишь соблюдение к требованиям по циркуляции воздуха, а именно, присутствие в нем достаточного количества кислорода. Новые модели уже оборудованы специальными датчиками, которые прекращают подачу газового компонента, если уровень кислорода слишком низкий.

Для нормальной работы газогорелочной установки необходима хорошая тяга. Мощность ее невелика, поэтому такой тип горелок больше подходит для небольших водонагревательных колонок. Процесс горения зависит от высоты давления топлива в газомагистрали и скорости ее сжигания. Атмосферная горелка подходит для банной печи, если помещение имеет хорошую вентиляцию и квадратуру от 12 м 2 . Кроме того, она должна работать только на газу.

Блочная (или наддувная) газовая горелка – конструкция сложнее, требующая автоматического контроля. Воздух нагнетается в камеру топки принудительно. Чтобы создать необходимое давление и регуляцию напора пламени, используется вентилятор. Подобные системы устанавливают для бытовых печей или банных.

Воздух нагнетается из улицы. Конструкция не требует серьезного контроля кислорода. Блоком управления производится полный контроль процесса горения. В аварийной ситуации подача газа прекращается (спад давления в газомагистрали, затухание огня, прекращение подачи электроэнергии).

Для домашней бани потребуется высокотемпературная горелка, мощностью в 35-100 кВт. Если печка устанавливается в дом, газ должен подаваться под давлением в 2 кПа по полудюймовой трубе. Это даст 115-350 кВт. Расчеты делают исходя из пропорции 1 кВт на 10 м 2 . Наддувные газогорелки могут быть комбинированными или газовыми.

Какую газовую горелку выбрать для отопления

Заводские газовые печи для дома или дачи по своей конструкции во многом похожи. Почти все они имеют камеру сгорания (или теплообменник), корпус/кожух, систему дымоудаления, отводящие плоскости/проёмы/отверстия для горячего воздуха, автоматику. Но есть ключевой элемент, который в том или ином виде применяется во всех приборах.

Назначение устройства

Горелка – это сердце любого агрегата для газового отопления, от которого зависит КПД, мощность генератора тепла, экономичность, безопасность, общая функциональность. Именно в ней происходит смешивание газообразного топлива с кислородом, и в ней же находится автоматика и основные управляющие механизмы, которые обеспечивают устойчивое горение в различных режимах. Одни и те же модели горелок, в принципе, могут применяться и в котлах, и в печах.

Одноступенчатая атмосферная горелка проста в эксплуатации, она хорошо сочетается с отопительным щитком, не нуждается в подключении к электрической сети

Устанавливается газовая горелка в печь с лицевой стороны, примерно на том месте, где обычно в дровяных печках располагается дверца топки. Важным техническим показателем горелок является номинальная мощность (указывается в кВт), которая в первую очередь зависит от способности конкретной модели горелки сжигать заданное количество газа за определённое время.

Виды газовых горелок для печей

По типу управления тепловой мощностью горелки бывают:

  • одноступенчатые (автоматика включает или выключает подачу топлива);
  • двухступенчатые (отопительное устройство может перейти в режим экономного прогрева, например, со 100% на 40%);
  • плавающая регулировка (мощность изменяется плавно – в пределах 10-100%).

По типу подачи воздуха газовые горелки для печей разделяются на:

  • атмосферные (воздух засасывается «самотёком» под действием тяги, нет привязки к электричеству, КПД не более 90%);
  • наддувные (вентилятор подаёт воздух при закрытой камере, есть зависимость от электроснабжения, КПД – выше 95%).

Обратите внимание! В каменных теплоёмких устройствах (особенно при большой мощности), или если изготавливается газовая плавильная печь своими руками – горелка может перегреваться, поэтому необходимо применять модели устойчивого к высоким температурам типа «НТ». По типу розжига горелки делятся на изделия, оснащённые:

По типу розжига горелки делятся на изделия, оснащённые:

По типу розжига горелки делятся на изделия, оснащённые:

  • электронным розжигом (нет постоянно горящего запальника, зависим от электричества);
  • пьезорозжигом (нет привязки к электросети).

По такому принципу действует атмосферная горелка

Также, чтобы тело отопительного устройства (например для бани) равномерно прогревалось, нужны горелки, которые лучше распределяют пламя. Как выход из положения используются различные рассекатели факела или распределяющие трубки (как в обычной кухонной духовке).

Отопление газом будет эффективным и безопасным, только если при разработке и монтаже системы будут соблюдаться все технические требования. Это тот редкий случай, когда никак не обойтись без специалистов в своей области.

Газовые горелки могут быть атмосферными и наддувными. Первые более простые по конструкции, вторые – имеют большую степень функциональности.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
