Все виды электрических проводов и их назначение
Наиболее широко применяют виды проводов марок ПБПП и ПБППг. Поскольку эти буквосочетания достаточно сложно произносить, их чаще называют ПУНП или ПУГНП соответственно. Далее представлены все виды проводов с краткими техническими характеристиками. Можно прочитать про виды проводов и их назначение в процессе монтажа электрической проводки для различных бытовых нужд.
ПБПП (ПУНП) — установочный, или монтажный, плоский провод с медными однопроволочными жилами. В качестве материала изоляции ТПЖ и внешней оболочки используется ПВХ. Эти провода и их виды могут иметь различное количество жил — две или три, сечение жилы — от 1,5 до 6 мм2. Может применяться для монтажа розеток, хотя предпочтительнее использовать его при прокладке стационарных осветительных систем. Номинальное напряжение — до 250 В, частота — 50 Гц. Температурные рамки эксплуатации — от —15 до +50 °C. Радиус изгиба не менее 10 диаметров.
Виды электрических проводов ПБППг (ПУГНП) отличаются от ПУНП тем, что жилы в них многопроволочные. Именно поэтому к названию добавляется буква «г» — гибкий.
Минимальный радиус изгиба равен шести диаметрам. Все остальные характеристики соответствуют ПУНП. В виду хорошей гибкости ПУГНП используют для прокладки в местах, где проводка совершает частые изгибы, или для присоединения бытовых приборов к сети.
Провода обеих марок продаются в бухтах по 100 и 200 м. Цвет, как правило, белый, реже — черный.
Разновидностью ПУНП считается провод с алюминиевыми жилами — АПУНП. Его характеристики аналогичны ПУНП, с поправкой на материал жилы.
АПУНП не может быть многопроволочным, а следовательно гибким.
ППВ — плоский медный провод с изоляцией из ПВХ и разделительными перемычками. Жила однопроволочная с сечением от 0,75 до 6 мм2.
Количество жил — две или три. Номинальное напряжение — до 450 В, частота — до 400 Гц. Провод устойчив к механическим повреждениям, вибрации и агрессивным химическим средам, не горюч, имеет широкий температурный диапазон эксплуатации — от —50 до +70 °C. При температуре +35 °С его влагостойкость составляет 100 %. Радиус изгиба при прокладке — не менее 10 диаметров сечения провода. Применяется при монтаже осветительных стационарных систем и прокладке силовых линий.

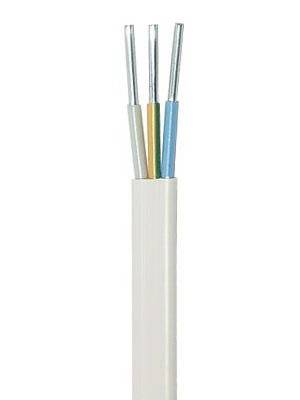

АППВ по своим характеристикам аналогичен ППВ, за исключением материала жилы, в качестве которого используется алюминий.

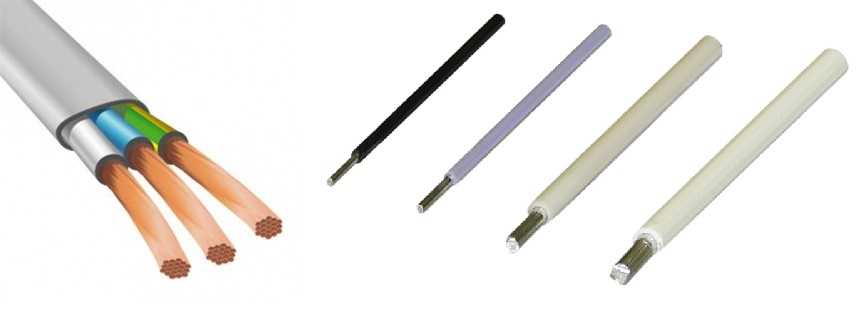

АПВ — алюминиевый одножильный круглый провод с изоляцией из ПВХ. Жила может быть однопроволочной с сечением от 2,5 до 16 мм2 или многопроволочной с сечением от 25 до 95 мм2.
Провод устойчив к механическим повреждениям, вибрации и химическим веществам. Температурный режим эксплуатации — от —50 до +70 °C.
При температуре + 35 °C влагостойкость составляет 100 %. Радиус изгиба не менее 10 диаметров. Провод применяется при монтаже стационарных осветительных и силовых систем, распределительных щитов, прокладывается в пустотах, трубах, стальных и пластиковых лотках.
Внешний вид и характеристики ПВ 1 аналогичны АПВ, за исключением материала жилы (вместо алюминия используется медь) и большей гибкости. Минимальное сечение однопроволочной жилы — 0,75 мм2, многопроволочной — 16 мм2.
Характеристики провода ПВ 3 совпадают с характеристиками провода ПВ 1.
Радиус изгиба составляет не менее 6 диаметров провода. Он применяется при выполнении электромонтажных работ на участках осветительных и силовых цепей, где необходим частый изгиб проводов, например в распределительных щитах или при установке большого количества электроустройств.
Используется также для прокладки электроцепей в автомобилях.

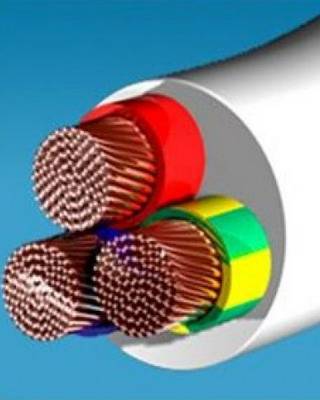

ПВС — многжильный медный провод с изоляцией и оболочкой из ПВХ. Последняя, заполняя пространство между жилами, придает проводу круглую форму и плотность.
Жила многопроволочная, количеством от двух до пяти. Сечение жилы — от 0,75 до 16 мм2. Номинальное напряжение — до 380 В, частота — 50 Гц. Изоляция жил имеет цветовую маркировку, оболочка белая.
ПВС термостоек, не распространяет горение при одиночной прокладке. Диапазон температур — от —40 до +40 °С (вариант ПВС У) и от —25 до +40°C. Устойчив к механическому износу и изгибу (выдерживает до 3000 перегибов).
Широко применяется в быту при ремонте электросетей, подходит для изготовления удлинителей и шнуров для любого вида техники. Благодаря гибкости и легкости используется для проведения освещения и монтажа розеток.
Маркировка
Общая информация
Основные стандарты маркировки проводов, кабелей и шнуров по ГОСТу одинаковые, поэтому сначала рассмотрим расшифровку буквенного шифра в электрике.
Буква №1 характеризует материал жилы. Алюминию присваивается буква «А», меди буква не присваивается.
Буква №2 в маркировке характеризует вид провода либо материал оболочки кабеля. Для провода вторая буква обозначает «П» — плоский, «М» — монтажный , «К» — контрольный, «МГ» — монтажный с гибкой жилой, «П(У) либо Ш» — установочный.
Буква №3 характеризует материал для изоляции жил. Буква «В» либо «ВР» означает что изоляция поливинилхлоридная, «Р» — резиновая, «Н» либо «НР» — найритовая (резина, которая не горит), «П» — полиэтиленовая, « К» — капроновая, «Ф» — металлическая (фальцоновая), «МЭ» — эмалированная, «Л» — лакированная, «Ш» — полиамидный шелк, «О» — полиамидный шелк в качестве оплетки, «С» -стекловолокно, «Э» — экранированная изоляция, «Т» — изоляция с несущим тросом, «Г» — изоляция с гибкой жилой.
Помимо этого следует отметить, что провод с резиновой изоляцией может быть дополнительно защищен следующим видом оболочки: «Н» — найритовая, «В» — ПВХ
Обращаем Ваше внимание на то, что данные буквы ставятся в маркировке после того, как будет указан материал изоляции самой жилы
Буква №4 характеризует особенность конструкции. Если написана буква «А», значит изделие является асфальтированным, «Б» — бронированным лентами, «Г» — без защитного покрова (если кабель) и гибкий (если провод), «К» — бронированный круглыми проволоками, «Т» — предназначен для прокладки в трубах, «О» — защищен оплеткой.
Расшифровка цифрового обозначения:
Цифра №1 всегда указывает количество жил, если в маркировке провода либо кабеля цифра перед буквами отсутствует, значит, проводник одножильный.
Цифра №2 характеризует площадь поперечного сечения в мм.кв.
Цифра №3 отображает номинальное напряжение сети.
Маркировка шнуров представлена буквой «Ш».
Чтобы читатели «Сам электрика» поняли всю суть, предоставляем данный пример:
Расшифровка маркировки кабеля ВВГ 4*2,5-380. Итак:
- литеры «П» и «А» нет, значит, жила медная;
- вторая буква «В» указывает, что изоляция поливинилхлоридная;
- также указана вторая буква «В», что означает еще одну защиту оболочкой из ПВХ;
- последняя буква – «Г» обозначает, что защитный покров отсутствует;
- первая цифра «4» — четыре жилы;
- «2,5» — поперечное сечение в мм.кв.;
- 380 — Номинальное напряжение в 380 В.
Надеемся, что теперь Вам стала понятна маркировка. Если возникли вопросы, сразу же задаем их в категории «Вопрос-ответ»!
Маркировка российских кабелей:
Обозначение отечественных проводов и шнуров:
Кабель ВБбШв
Силовой кабель с медными токонесущими жилами: однопроволочными и многопроволочными, защищённый бронью. У первых 6 жил – сечение 1,5 – 240 квадратных миллиметров. Есть ПВХ покрытие и изолирующая основа. Кабель отличается наличием между оболочкой и прутьями пласта стальной двухленточной брони. Кабель предназначен для режима -50°C до +50°C, влага до 98%. Изоляция из ПВХ гарантирует стойкость к агрессивной среде. Чёрная оболочка. Изоляция либо чёрно-белая, либо однотонная.
Бронью ВББШв прокладывают сети электроснабжения автономных построек и зданий, в трубах под землёй и сверху. Максимум напряжения переменного тока — 6000 вольт. Постоянный ток требует одножильных модификаций кабеля.
Изгибы радиуса те же. Поставляется обычно от 100 метров в бухтах. Модификации: АВББШв — жилы из алюминия, ВББШвнг — негорючий вариант, ВББШвнг-LS – негорючий режим с малым газовыделением при высокой температуре.
от производителя “Электрокомплект” вас приятно удивит. К тому же компания представлена в 8 городах Казахстана.
Кабели магистральные высокочастотные:
На телефонных сетях, где применяется аппаратура высокочастотного уплотнения цепей, используют высокочастотные кабели типа МКС с кордельно-полистрольной изоляцией в свинцовой, алюминиевой или стальной гофрированной оболочке емкостью четыре и семь четверок. Кроме того, выпускают одночетверочные в алюминиевой оболочке. Кабели в свинцовой оболочке могут иметь сигнальные жилы диаметром 0,9 мм: при емкости 4X4 — 5 жил, при 4X7 — 7 жил. Сердечник кабелей состоит из звездных четверок с медными жилами диаметром 1,2 мм. Две жилы в четверке, расположенные по диагонали, образуют рабочую пару. Изоляция жил первой нары четверки красного и желтого цвета, второй пары — синего и зеленого. Конец кабеля, у которого цвета изоляции жил в четверке чередуются по часовой стрелке — красный, зеленый, желтый, синий, называется концом А. На барабане он является верхним. Под лентами поясной изоляции или между ними проложена мерная лента из кабельной бумаги, на которой через 200 мм нанесены товарный знак предприятия-изготовителя, год изготовления кабеля и деления с цифрами, указывающими длину кабеля.
Маркировка магистральных кабелей следующая:
- МКСГ — магистральный кабель связи в свинцовой оболочке, голый:
- МКСБ — то же, но бронированный стальными лентами с защитным наружным слоем;
- МКСБГ — то же, бронированный стальными лентами с противокоррозионной защитой;
- МКСК — то же, бронированный стальными круглыми оцинкованными проволоками с защитным наружным слоем;
- МКСБВ — то же, в свинцовой оболочке со слоем полихлорвинилового пластиката, бронированный стальными лентами с защитным наружным слоем;
Например, маркировка кабеля МКСБ 7X4X1,2 означает: магистральный кабель с семью четверками и токопроводящими жилами диаметром 1,2 мм. Кабели типа МКС в алюминиевой оболочке, покрытой полиэтиленовым шлангом, маркируют МКСЛШп или МКСАБп (бронированный стальными лентами с наружным джутовым покровом), в стальной гофрированной оболочке — МКССШп.
Маркировка проводов
Провода маркируются по той же схеме, что и кабели. Первая позиция тоже обозначает материал жил — А — алюминий, а ее отсутствие — медь. На второй позиции могут стоять либо П (провод), либо ПП — провод плоский, Ш — шнур. В первом случае он может быть одножильным, во втором — обычно состоит из двух или трех (реже — больше) жил. Недавно появился новый вид — нагревательные провода. Они обозначаются ПН.

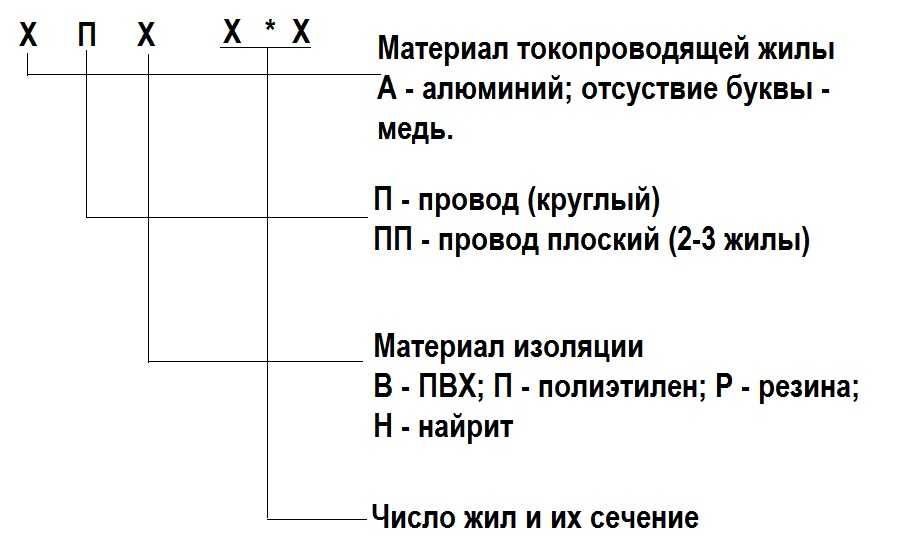

Маркировка проводов — какая буква что обозначает
И последняя — третья — позиция с буквами — это материал изоляции. Тут все стандартно:
- В — ПВХ;
- П — полиэтилен:
- Р — резина;
- Н — найрит;
- Л — хлопковая оболочка, покрытая лаком;
- О — хлопчатобумажная оплетка с пропиткой;
- М — из маслостойкой резины;
Но на этой позиции может находится информация о конструкции или назначении провода:
- Г — гибкий;
- Т — для прокладки в трубах;
- С — соединительный;
После букв стоят цифры. Это количество проводников (первая цифра) и их поперечное сечение (вторая).
Провода — П — обычный, круглый, ПП — плоский
При расшифровке маркировки главное — понять, где кабель, а где провод. Ведь буква «П» на второй позиции может обозначать полиэтиленовую изоляцию проводов. Ориентироваться можно по количеству букв — маркировка проводов обычно содержит 4 буквы, а кабелей — больше. Хоть это и не явный признак, но в большинстве случаев помогает. Зато остальная расшифровка маркировки проводов намного легче, чем кабельной продукции. Вот несколько примеров:
- АППВ:
- А — алюминиевые жилы;
- ПП — провод плоский;
- В — виниловая изоляция;
- ПНСВ:
- буквы А нет — жилы медные;
- ПН — провод нагревательный;
- С — стальная жила, круглая;
В — оболочка ПВХ;
Расшифровка маркировки провода ПВС
- ПВ. У проводов этой марки через тире пишется цифра, обозначающая количество проводников в проводе (ПВ-1, ПВ-3):
- П — провод;
- В — виниловая оболочка (ПВХ).
- А и АС — алюминиевый провод неизолированный, АС — скрученный.
- ПР — провод с резиновой изоляцией.
Часто еще возникает вопрос: чем отличается провод от кабеля. В основном — количеством проводников. Провод чаще всего имеет одну жилу. Двух и трехжильные провода отличаются от кабелей тем, что у него есть только одна тонкая оболочка. У кабелей обычно их несколько.
Отличия кабеля от провода
Потери в проводнике должны быть минимальными. Поэтому для изготовления их используются наиболее дешёвые металлы с наилучшей электропроводностью – медь и алюминий. А так как проводники должны соединять различные точки тех или иных электрических и электронных устройств, они должны быть удобны для монтажа. А наиболее удобным проводником является проволока из алюминия или меди.
Ток внутри проводника по современным представлениям сравним с трубой наполненной движущимися шариками. Шарики это электроны. Причём они распределяются по сечению трубы – то есть проводника – неравномерно. Ближе к стенкам трубы, их количество намного больше, чем вблизи центра. Чтобы монтаж был наиболее легким, а потери в проводнике минимальными его изготавливают в виде пучка тонких проволочек, именуемых «жилами».
Алюминий и медь это мягкие металлы. Длинные проводники из них легко растягиваются и рвутся под воздействием внешней силы. Для усиления применяется стальной трос, который расположенный внутри как сердечник, воспринимающий усилия. Так устроены проводники воздушных линий электропередачи.
Провод и кабель отличаются как по своему назначению, так и по своей конструкции. Кабели всегда имеют либо наружную изоляцию, либо ещё какие-то слои, например оплётки из защитной стальной ленты, экран и т.п. Они изначально предназначены для передачи данных и электроэнергии. Провода же являются либо частью конструкции, как например, в трансформаторах или электродвигателях, либо являются соединителями, передающими сигналы или токи для отдельных электрических или электронных устройств.
Провод не имеет сложной изоляции и бывает вовсе без неё. Для передачи электроэнергии провода без изоляции используются в воздушных линиях электропередачи для различных напряжений. В электрических машинах в обмотках используется эмалированный провод. Голым проводом выполняются заземления .
Виды оптических кабелей
Для решения задач внешнего и внутреннего освещения могут использвоаться виды оптических кабелей. Оптический кабель — вариант силового кабеля с прозрачной внешней оболочкой, где вдоль силовых ТПЖ на расстоянии 2 см друг от друга расположены дополнительные провода с последовательно подсоединенными разноцветными светодиодами, которые горят постоянным достаточно сильным светом. Этот кабель хорошо подходит для воплощения интересных дизайнерских задумок: его можно превратить в элемент освещения или создать с его помощью световую картину. Однако светодиодный кабель не только выполняет декоративные функции, он очень удобен при работе с переносными электромеханизмами: при разрыве не надо искать место повреждения — диоды на поврежденном участке перестают светиться. Чаще всего светодиодный кабель используют для подключения сценической аппаратуры, существуют также компьютерные светящиеся кабели.
Электролюминесцентный кабель светится равномерно по всей длине. С его помощью можно создавать светящиеся надписи, и даже целые картины.
Отличная альтернатива гибким неоновым трубкам, из которых обычно изготавливаются подобные дизайнерские украшения.
К тому же электролюминесцентный кабель стоит дешевле и не ограничен по длине.
Разновидности кабелей
Существуют разные модификации кабелей. Их классификация включает в себя группы, отличающиеся по назначению и структуре.
Для передачи информации
Для передачи информации используют такие кабели:
- RG-6, RG-59, RG-58, РК75 — их называют «антенные». Жилы монолитные или пучковые, между слоями изоляции находится экранирующая оплетка. По ним передают сигналы высокой частоты и слабых токов.
- Компьютерная витая пара — состоит из 4,8 попарно перевитых проводников. В зависимости от числа пар есть CAT1, CAT2 и CAT5e. Такое решение обеспечивает лучший прием-передачу сигнала. Внутри находится разрывная нить, она помогает легко разрезать наружную изоляцию. Отличаются такие кабели используемым экраном, он может быть из фольги, в виде медной оплетки.
Силовые
С помощью силовых электрокабелей выполняется прокладка наружной и внутренней проводки, они бывают таких видов:
- ВВГ — позволяет передавать ток до 1000 В и 50 Гц. Сечение жилы от 1,5-240 мм². Провод надежно защищен внутренней и внешней изоляцией. Есть следующие модификации такого кабеля: АВВГ — алюминиевая жила; ВВГнг — негорящая изоляция; ВВГп — плоский и др.
- NYM — европейский аналог отечественного ВВГ. Отличается более высокой надежностью и качеством. Имеет 2-3 медные многопроволочные жилы, выдерживает до 660 В, хорошо гнется (4 диаметра). Применяется для наружных и внутренних сетей, боится солнечного излучения.
- КГ — вся изоляция из резины, поэтому кабель характеризуется высокой гибкостью. Рассчитан на 600 В и 400 Гц. С его помощью подключают сварочные аппараты, обогреватели и другое мощное оборудование.
- ВББШв — состоит из 15 медных жил (одно или многопроволочных), сечением 1,52-240 мм². Изоляция из ПВХ, этим же материалом заполнены пустоты между жилами. Броня из металлических пластин делает кабель особо прочным, и он может работать при 1000 В.
Специализированные
Эти изделия применяются в условиях, отличающихся от стандартных такими параметрами, как температура, давление, влажность и т.д.:
- ПНСВ — он не передает, а потребляет энергию. Применяют при создании системы «теплый пол».
- ВПП — для подключения насосов, расположенных в скважинах.
- РКГМ — для разных нагревательных устройств и т.п.
Различие кабелей и проводов в зависимости от материала жилы
Жилы проводов и кабелей специализированного назначения могут быть сделаны из различных металлов, но главным образом в электротехнике используются алюминий и медь. У каждого из них есть свои определенные свойства, преимущества и недостатки, которые надо учитывать при подборе материала жилы для конкретной цели.

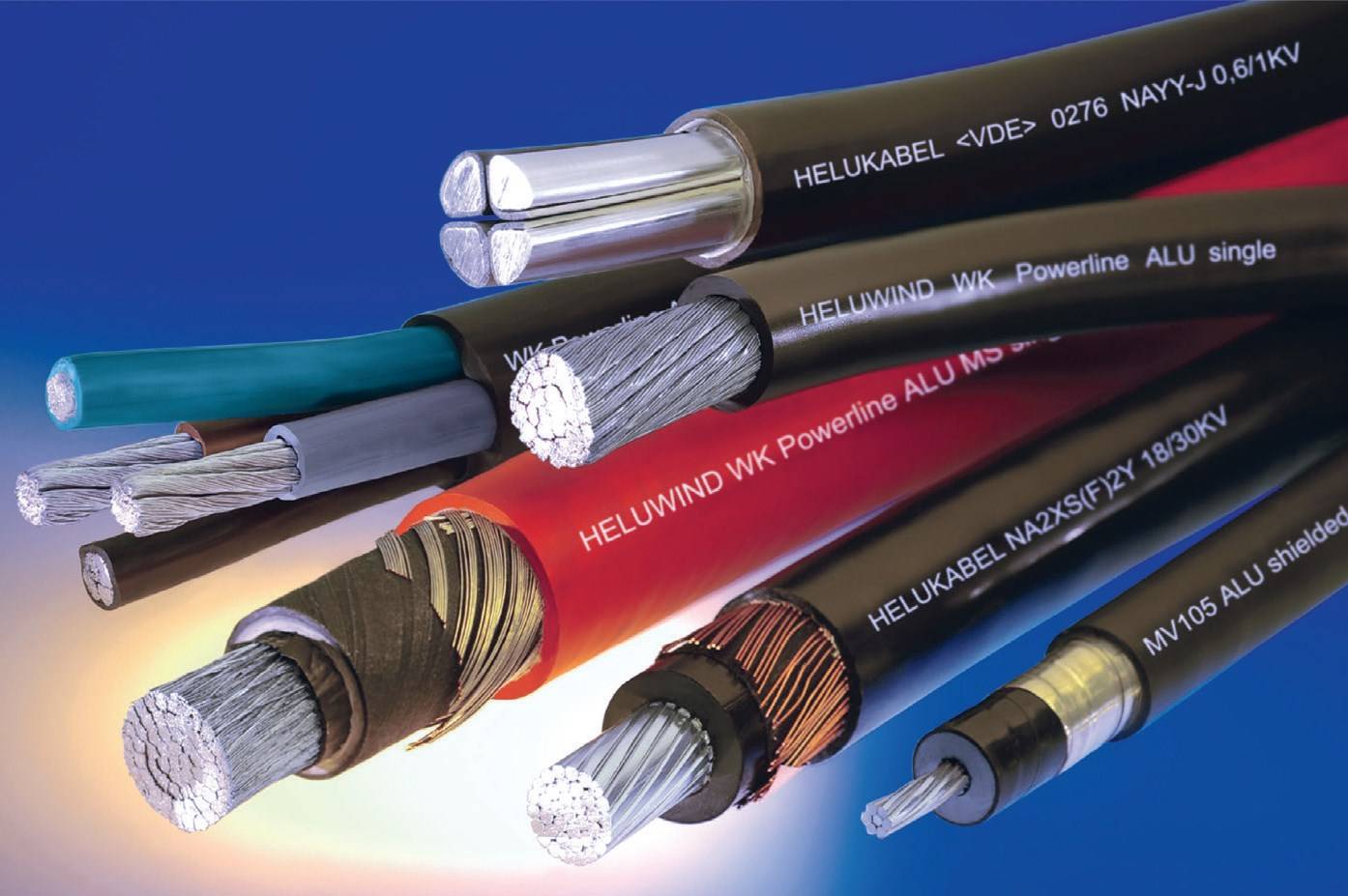

Алюминиевые жилы
Изобретение сравнительно недорого способа добычи алюминия сделало переворот в глобальном развитии электрификации, ведь по уровню электропроводности этот металл стоит на четвертом месте, пропуская вперед только серебро, медь и золото. Это позволило максимально удешевить производство проводов и кабелей и сделать всеобщую электрификацию реальностью.
Такие электрические провода и их виды выделяются низкой стоимостью, химической устойчивостью, высоким уровнем теплоотдачи и маленьким весом – они определяли массовость электрификации в промышленных и бытовых условиях в течение более чем полувека.
В свете сравнительно недавнего господства алюминия на рынке проводов, человеку непосвященному может показаться странным запрет положениями ПУЭ на использование этого материала в быту. Точнее нельзя использовать алюминиевые провода сечением меньше чем 16 мм², а это и есть самые распространенные из них для монтажа домашней электропроводки. Понять почему существует запрет на использование этих проводов можно ознакомившить с их достоинствами и недостатками.
+ Плюсы алюминиевых проводов
- Легче медных.
- Значительно дешевле.
— Минусы алюминиевых проводов
- Алюминиевые жилы сечением до 16 мм² могут быть только однопроволочными, а значит, их можно использовать только для укладки стационарной проводки и без изгибания под острым углом. Все гибкие провода и кабели всегда делались из меди.
- Химическая стойкость алюминия определяется оксидной пленкой, которая образуется при его контакте с воздухом. Со временем, при постоянном нагреве контакта вследствие протекания через него электрического тока, эта пленка ухудшает электропроводимость, контакт перегревается и выходит из строя. Т. е. алюминиевым проводам требуется дополнительное обслуживание, а контакты, через которые проходят мощные токи, покрывают специальной смазкой.
- Аморфность материала – если зажать между собой два алюминиевых провода, то со временем контакт ослабнет, так как алюминий частично «вытечет» из-под гнета.
- Пайка может проводиться только с использованием специальных средств, а сварку получится выполнить в камере с инертным газом.
- Хорошая электропроводность наблюдается только у чистого алюминия, а примеси, неизбежно остающиеся при производстве, ухудшают этот показатель.
Как итог – алюминий это хороший выбор при необходимости сэкономить здесь и сейчас, но в долгосрочной перспективе его применение обойдется дороже – из-за сравнительно невысокого срока службы и необходимости в регулярном обслуживании. По этой причине и дополнительным соображениям безопасности, использовать его для прокладки новых силовых линий ПУЭ категорически запрещает.
Медные жилы
По электропроводимости медь находится на втором месте, всего на 5% уступая по этому показателю серебру.
По сравнению с алюминием у меди есть только 2 существенных недостатка, из-за которых долгое время она использовались гораздо реже. В остальном, медь выигрывает по всем параметрам.
+ Плюсы медных проводов
- Электропроводность в 1,7 раз выше алюминия – меньшее сечение провода пропустит то же количество тока.
- Высокая гибкость и эластичность – даже одножильные провода выдерживают большое количество деформаций, а из многожильных получаются шнуры для электроприборов повышенной гибкости.
- Пайка, лужение и сварка проводятся без использования дополнительных материалов.
— Минусы медных проводов
- Стоимость – в несколько раз дороже алюминия.
- Высокая плотность – бухта медного провода, одинаковой с алюминием длины и сечения, будет весить в 3 раза больше.
- Медные провода и контакты окисляются на открытом воздухе. Впрочем, на переходное сопротивление это практически не влияет и в случае необходимость «лечится» смазыванием поверхности уже затянутого контакта.
Как итог, хоть медь и является более дорогим материалом, но в целом его использование экономически выгоднее, так как он долговечнее, требует меньше усилий при монтаже и внимания при обслуживании.
Отличительные черты кабеля и проводя
Нередко в условиях непрофессиональной практики термин «кабель» приравнивается к любым видам электрических проводов. Между тем «кабель» и «провод» как таковые – это понятия, которые следует разделять. И, прежде всего, разделение предусматривает фактор передаваемой мощности.
Кабелем электрическим обычно считается изделие, структура которого объединяет, как минимум, три проводника в изоляции, дополнительно защищенных внутри оболочки специальным материалом — пергаментом, резиной, свинцом и т.д.
Соответственно, проводом следует считать изделие, состоящее из одного, максимум, пяти проводников (шнур), для последнего случая объединенных общим кожухом.
Классическое строение силового кабеля: 5 – оболочка сборки защитная; 4 – бронированный слой; 3 – общая оболочка токоведущих металлических проводников; 2 – изоляция непосредственно проводников; 1 – металлический проводник
Приоритетное применение кабелей – объекты промышленно-хозяйственного назначения. Провода активно используются в быту, а также в других сферах.
Отдельно следует выделить оголённые провода, которые не имеют изоляции. Основное применение подобным изделиям находится при обустройстве централизованных линий электропередач.
Опасный пластик
Не смотря на принадлежность пластика к безопасным категориям отходов, пластиковые изделия обладают токсичностью. Маркировка сообщает о том, насколько вредна каждая разновидность продукта из пластика.
Попав в почву, полимер независимо от маркировки (1-7) будет распадаться веками, поэтому данный материал ни в коем случае нельзя выбрасывать.
Процент переработанного в Европе пластика не достигает и 3%, по сравнению с мировым количеством полимеров.
Правильная сортировка и переработка пластика позволяет сделать природу чище и сохранить ресурсы планеты. Другая проблема в том, что переработка некоторых видов пластика крайне сложна и не рентабельна.
Провода специального назначения
Используются таки виды электрических проводов если от них нужны особые свойства, которых нет у обычных кабелей и для подключения электрооборудования в тех местах, где применение стандартных проводников по каким-либо причинам затруднено или вообще невозможно. К примеру, обычные провода не получится использовать при подключении электропечей, которые разогреваются до высоких температур. То же самое относится к баням или погребам, где кроме температуры надо учитывать фактор влажности.
Кроме воздействия температуры и влаги надо учитывать вероятность механических повреждений, особенно это касается проводов, которые прокладываются под землей.
Нестандартные силовые провода
РКГМ. Гибкий одножильный провод для монтажа силовой электропроводки в местах с повышенной температурой – не меняет своих характеристик в диапазоне от -60 до +180 С°. Материал изоляции выдерживает напряжение до 660 Вольт, устойчив к вибрационному воздействию, 100% влажности воздуха, не разрушается от воздействия плесени и контакта с агрессивными жидкостями – лаками или растворителями.
ПНСВ. Одножильный стальной провод в ПВХ изоляции с сечением токопроводящей жилы от 1,2 до 3 мм². Материал и сечение подобраны таким образом, чтобы провод нагревался при пропускании через себя электрического тока. Чаще всего он используется как нагревательный элемент в теплых полах или на стройплощадках при заливке бетона в холодное время года – это позволяет использовать бетонные растворы при минусовой температуре.
ВПП. Многопроволочный одножильный провод, сечением от 1,2 до 25 мм² с двойной изоляцией. Рассчитан на работу в артезианских скважинах, где он используется для подключения питания к двигателям электронасосов – т.е. не боится воды и высокого давления.
Нестандартная декоративная проводка
Светодиодный кабель. Кроме основных токопроводящих жил имеет дополнительную цепь, к которой подключены светодиоды. Они расположены под прозрачной внешней оболочкой на расстоянии около 2 см друг от друга и начинают светиться, когда провод включается в сеть. Схема подключения светодиодов последовательно-параллельная, что позволяет разрезать провод в любом месте, а также, в случае повреждения, показывает место обрыва кабеля. Если подобрать провода с различными цветами светодиодов, то можно создавать целые картины, что определяет самую востребованную нишу использования такого кабеля – сценические эффекты и подключение необходимой для них аппаратуры.
Электролюминесцентные провода – работают благодаря явлению предпробойной электролюминесценции твердых тел. Основная жила провода покрывается люминофором и слоем диэлектрика. Сверху она обматывается двумя тонкими проволочками и на все наносится диэлектрик – прозрачный или цветной. По сути, основная жила и дополнительные проволочки представляют собой конденсатор, для работы которого нужен переменный ток с частотой от 500 до 5,5 тыс. Герц и напряжением порядка 100-150 Вольт. При зарядке-разрядке конденсатора, под воздействием электрического поля, люминофор начинает светиться по всей длине. Такой провод по всем параметрам лучше неоновых трубок – у него меньшее энергопотребление, он дешевле в производстве, не ограничен по длине и может свободно изменять свою форму.
К декоративной проводке также можно отнести ту, что применяется для стиля «ретро». Это обычные силовые кабели, но предполагается что они будут не спрятаны в стену, а проложены по ее поверхности, с соответствующими требованиями к надежности и внешнему виду изоляции. Чаще всего это двух или трехжильные провода со скрученными между собой жилами.
Это основные кабели для передачи электрического тока, радиосигналов и цифровых данных. Разумеется, есть еще достаточно много разновидностей и аналогов, только перечисление которых займет большое количество времени, поэтому для примера были выбраны те из них, характеристики которых наиболее полно отвечают классу проводов, который они представляют.
