Разновидности патронов для ламп освещения

Ошибки при монтаже и эксплуатации

В конце кратко подведем итог и сделаем выборку частых ошибок, которых вам следует избегать при подключении и обслуживании патрона от лампочки.

1Подключение фазного проводника к резьбовой части цоколя.

Чем это все заканчивается подробно описывалось выше.

2Не забывайте подтянуть в самом начале винты, которыми крепятся контактные пластины к керамическому вкладышу.

Вы можете супернадежно пропаять все провода, но если эти винтики у вас будут ослаблены, то нагрев соединения все равно неминуем.

3Подключение многожильных проводов без пайки и лужения. 4Подключение фазы и ноля на два соседних контакта быстрозажимного патрона и создание КЗ.


5Отжатие-регулировка центральной пластинки в карболитовом патроне при ее изгибе, неизолированным инструментом.

Устройство и принцип действия наиболее популярных моделей

В зависимости от вида лампы и назначения ей характерен свой тип цоколя и патрона. Наиболее известные виды это, аналогичные цоколю, винтовые и штырьковые.

Контактная группа патрона типа Е

Винтовой или резьбовой патрон для одноименного цоколя типа Е представляет собой керамическую конструкцию стаканного типа с нанесенным на внутренний боковой слой резьбовым соединением. Также в основании установлены два медных контакта – центральный и боковой. За счет материала, из которого они выполнены, имеют высокую проводимость электрического тока и термостойкость, что защищает патрон от плавления.

Любая электрическая сеть переменного тока имеет два провода – «фаза» и «ноль», также как и знакомый всем «плюс» и «минус» в сетях постоянного тока или батарейках.

Подключение фазы и ноля

Фаза (красный) – это провод, в котором протекает электрический ток от источника к нагрузке, в нашем случае это лампа. Специальной индикаторной отверткой определяется, где фаза в патроне: загорелся индикатор – есть напряжение, значит провод фазный.

Ноль (синий) – это провод, в котором протекает обратный электрический ток от нагрузки к источнику, определяется с помощью индикатора – лампочка индикатора не загорается.

При подключении патрона к электрической сети фаза выводится на его центральный контакт, который коммутирует с первым контактом цоколя

При подключении важно выполнить аккуратное замыкание провода с контактом, чтобы ток фазы не попал на другие открытые токопроводящие части

Ноль выводится на боковой контакт патрона, который при установке цоколя замыкается с его вторым контактом – резьбовой частью. В целях недопущения однофазного короткого замыкания между фазой и нулем, контакты цоколя изолированы между собой.

После сборки электрической цепи, ток протекает по следующей схеме. Выключатель переводится в положение «включен», по фазному проводу ток поступает на центральный контакт патрона, затем на первый контакт цоколя — лампа загорается. Ток протекает через второй контакт цоколя и боковой контакт патрона, затем возвращается через нулевой провод. При переводе выключателя в положение «отключен» размыкается фазный провод и лампа гаснет.

Патрон типа G

Патрон для штырькового цоколя типа G имеет простейшую конструкцию: два паза (в отдельных модификациях возможно четыре) электрически соединенные нулевым и фазным проводом. В отличие от винтового, в штырьковом патроне не имеет значение «полярность» подсоединения проводов. Цоколь вставляется в пазы путем погружения штырей – контактов с помощью небольшого нажатия.

Подключение проводов — фаза и ноль

Подключение кабеля производится в следующей последовательности.

Перво-наперво перед началом работ нужно выяснить, какая из жил в кабеле является фазой. Это главный момент отвечающий за безопасность всей дальнейшей сборки.

Делается это при помощи обыкновенной индикаторной отвертки.

Фаза в патроне должна приходить только на нижнюю центральную часть цоколя, и более никуда.

Контакт для подключения представлен на фото ниже.

Почему это так важно? Дело в том, что в патроне у вас никогда не должна быть под напряжением резьбовая часть. Не многие знают, но выключатель света (одноклавишный, двухклавишный) при отключении разрывают только один из проводников

Второй, так и продолжает напрямую поступать на патрон. А теперь представьте, что электрик случайно перепутал фазу с нолем и пустил через выключатель нулевую жилу.

В итоге, в один прекрасный момент, лампочка в люстре может не просто перегореть, а лопнуть с разрушением стеклянной колбы.

Вы отключите свет чтобы ее заменить, и при такой замене, вам по любому придется соприкоснуться с цоколем.

И если на него будет приходить фаза, а не ноль, то вы гарантировано попадете под напряжение.

Есть вообще светильники полностью с металлическим корпусами патронов. Стоит здесь перепутать подключение проводов, и при нештатной ситуации весь светильник целиком окажется под напряжением.

Еще часто можно наблюдать ситуацию, когда при заворачивании лампочки в патрон, она почему то не светится. Причина здесь кроется в отгибании центрального контакта. Он просто не достает до пятачка цоколя.

Чтобы исправить этот дефект, достаточно его подогнуть обратно. Многие делают это неизолированными отвертками, либо ножом.

В результате неаккуратных действий, вы обязательно заденете боковые контакты, а они у вас будут под напряжением.

Как итог — удар током вам обеспечен. Опытные электрики в этом случае советуют вообще не применять отвертки или посторонние инструменты, а воспользоваться самим патроном.

Выкручиваете цилиндрический корпус с резьбой и вставляете его боковой гранью между двух контактных площадок.

Далее краешком цепляете центральный пятачок и отгибаете его к верху. Никаких КЗ при этом вы не создадите, да и сами под напряжение не попадете.

И не важно на стене этот патрон или на потолке. Делается все в обоих случаях аналогично

Поэтому запомните — нулевой проводник всегда должен приходить только на резьбовую часть цоколя.

Типы лампочек e27 и их параметры

Цоколь Е27 используется во всех сферах быта и на производстве, а также на рудничном оборудовании. Постепенно лампы накаливания сменяются светодиодными и энергосберегающим. Однако принцип крепления остается прежним.

Лампа накаливания

Лампа накаливания – источник освещения. Активнее всего применялся с момента изобретения электрических светильников и вплоть до 21 века.

В лампе накаливания свет появляется из-за нагревания угольной нити или вольфрама до очень высоких температур. Нагревание осуществляет электричество, проходящее через патрон на цоколь.

Стеклянная колба поверх нити нужна, чтобы раскаленный металл не окислялся в воздушной среде. Из колбы выкачивают весь воздух до образования вакуума, или добавляют инертных газов.

Прибор испускает свет потоком 10 Лм/Вт. Диапазон мощности у него определен границами в 25–150 Вт. Частые включения-выключения заставляют вольфрамовую нить изнашиваться и перегорать.

Галогеновые

Галогеновый светильник – это лампа накаливания, наполненная изнутри парами галогена. Устройство испускает поток света в 17–20 Лм/Вт. Галогенные светильники служат до 5000 часов, что значительно превосходит срок службы обычных ламп накаливания. Часто встречаются галогеновые лампочки со штырьками, линейного типа.

Энергосберегающие

Компактные лампы, испускающие люминисцентный свет. Энергосберегающие устройства, как это следует из названия, потребляют меньше энергии.

В то же время, они отдают света в 5 раз больше, чем обычные светильники. Их световая мощность составляет 50–70 Лм/Вт. Уровень мощности тока в витом люминисцентном светильнике на 20 Вт соответствует мощности в 100 Вт на стандартной лампе накаливания.

Витая, или спиралевидная форма, обеспечивает компактность изделия. Энергосберегающие устройства дают ровный «дневной» свет, благотворно влияющий на человека.

Светодиодные

Лампы светодиодного типа начали массово расходиться после 2010го. Диапазон мощности лежит в пределах от 4 до 15 Вт. Световой поток от светодиодов в среднем – 80-120 Лм/Вт. Как видно из этих чисел, светодиодные лампы совершили очередной шаг к меньшему энергопотреблению с большей отдачей.

Светодиодные устройства можно использовать в помещениях с высоким уровнем влажности, поскольку они являются относительно безопасными. В продаже есть модели, рассчитанные на низкое напряжение в 12-24 Вт.

Маркировка электрических патронов

Согласно ГОСТ Р МЭК 60238-99 существуют и выпускаются резьбовые патроны трех видов с разными диаметрами — Е14, Е27 и Е40. Их принцип действия одинаков, различаются лишь дизайн и размеры.

У каждого изделия имеется маркировка. На ней указываются характеристики. Например, Е14 можно ставить в местах с силой тока не выше 2А и мощности 450 Вт, Е27 рассчитаны на ток до 4 А и нагрузкой 880 Вт, а модели Е40 – до 16 А и 3500 Вт. Рабочее напряжение для всех устройств составляет 250 В.

Виды резьбовых патронов

Самый распространенный патрон электрический Е27. Есть три стандартных прибора с этой маркировкой:

  • Керамический. Имеет монолитный корпус, неразборный. Легко и быстро подключается, совместим практически со всеми точечными светильниками. Хрупкий, часто ломается.
  • Карболитовый. Разборный, состоит из трех деталей – корпус, вкладыш с контактами, юбка. Надежный, практически не вываливается контактная юбка, устойчив к перегрузкам. Имеет сложное подключение и требует доработок.
  • Пластиковый. Также разборный, но имеет две части – нижнюю юбку и корпус. Имеет надежный корпус, хорошее исполнение и быстрое подсоединение. Требует аккуратного подключения, чтобы не повредить пластиковые защелки.

Способы крепления электрических патронов в люстрах и светильниках

При замене или ремонте неисправных электрических патронов в люстрах и светильниках их приходиться снимать. Для этого необходимо знать, как крепиться патрон к основанию люстры.

Крепится патрон в люстрах и светильниках, как правило, за донышко. В отверстии ввода провода в патрон есть резьба. У Е14 – М10×1. У Е27 может быть одна из трех: М10×1, М13×1 или М16×1. Светильники бывают подвешены непосредственно на электропроводе и на металлической трубке любой длины и формы с резьбой на конце.

Крепление электрического патрона в светильнике за токоподводящий провод

Крепление патрона за токоподводящий провод без его дополнительного закрепления не допустимо. В донышко вворачивается пластмассовая втулка с отверстием в центре для прохождения электропровода, в которой предусмотрен фиксирующий пластмассовый винт.

После подключения проводов к контактам патрона и его сборки, пластмассовым винтом зажимают провод. Часто втулкой еще закрепляют декоративные элементы светильников и детали для крепления плафона. Таким образом, обеспечивается надежность подключения электрического патрона, подвески светильника и крепление плафона. Фото отчет о том, как я крепил патрон за токоподводящий провод при изготовлении бра для прихожей. Провод применяется специальный с повышенной механической прочностью.

Крепление электрического патрона в люстре на трубке

Крепление электрического патрона на металлической трубке самое распространенное, так как позволяет подвешивать тяжелые плафоны и дает простор дизайнерской фантазии. На трубку часто навинчивает дополнительные гайки и с помощью них, непосредственно на трубке крепят любую арматуру люстр, декоративные колпаки, сами плафоны. Всю нагрузку уже несет не электрический патрон, а металлическая трубка. Провод для подключения патрона пропускается внутри трубки.

Есть электрические патроны, у которых на наружной части цилиндрического корпуса есть резьба, на которую можно накрутить абажурное кольцо и с помощью него закрепить плафон или другой элемент дизайна и направления светового потока.

Крепление электрического патрона втулкой

В настольных лампах и настенных светильниках электрические патроны часто закрепляются металлическими или пластмассовыми трубчатыми втулками к деталям из листового материала. Такой способ крепления расширяет возможности конструкторов светильников, так как достаточно просверлить в любом месте детали, сделанной из листового материала отверстие и закрепить патрон втулкой.

Не однократно приходилось ремонтировать светильники с таким креплением электрического патрона втулками из пластмассы по причине ее деформации. От нагрева лампочкой накаливания, пластмасса деформировалась, и электрический патрон начинал болтаться.

Заменял расплавленную втулку металлической. Брал от переменного резистора типа СП1, СП3. У них крепежная резьба М12×1

Обращаю внимание, что резьба может быть и другой. Дело в том, что присоединительная резьба патронов Е27 не нормирована, и каждый изготовитель патрона делал резьбу по своему усмотрению

Если надумаете использовать втулку от резистора, то прежде, чем ломать резистор, обязательно проверьте, подходит ли резьба к патрону

Резистор полностью разбирается и из пластмассового основания извлекается втулка

Если надумаете использовать втулку от резистора, то прежде, чем ломать резистор, обязательно проверьте, подходит ли резьба к патрону. Резистор полностью разбирается и из пластмассового основания извлекается втулка.

Крепление электрического патрона в люстре с безвинтовыми контактными зажимами

Крепление электрического патрона с безвинтовыми контактными зажимами несколько отличается от крепления традиционного по причине того, что соединение корпуса с донышком осуществляется с помощью двух защелок, а не резьбы.

Сначала на трубку с резьбой в люстре накручивается донышко, затем в патрон заправляются провода и в завершение цилиндрический корпус защелкивается в донышко. На фотографии защелки у донышка отломаны, с такой неисправностью люстра попала мне в ремонт. Такой патрон можно отремонтировать, технология ремонта описана в статье ниже.

Поэтому если Вам придется менять такой патрон в люстре, то для того, чтобы не испортить провода, сначала отведите с помощью отвертки в стороны защелки, тем самым освободив корпус от донышка.

На этой фотографии изображен патрон с безвинтовыми контактными зажимами, установленный при ремонте люстры взамен патрона, вышедшего из строя. В данной люстре патрон выполняет и крепежную функцию, фиксирует декоративную металлическую чашку, к которой в собранной люстре прилегает стеклянный плафон.

Маркировка и цена

Каждое устройство на корпусе имеет маркировку, из обозначений которой можно выбрать подходящий вариант с учётом технических и эксплуатационных характеристик. Реже, все данные указываются в прилагаемом техническом паспорте к изделию.

Главными отображающими данными являются:

  1. Клеймо или товарный знак производителя.
  2. Обозначение типа.
  3. Нормируемая рабочая температура.
  4. Цифровые значения силы тока и напряжения.
  5. Степень защиты от влаги.
  6. Наличие заземляющего контактного зажима.

Пример:

  1. Производитель – «ЭРГО».
  2. Тип – керамика. Е27.
  3. Мощность лампы – до 100Вт.
  4. Напряжение – 220V.
  5. Ток – 6А.
  6. Рабочая температура – +200°С.
  7. Защищённость от влаги – нет.
  8. Наличие зажима – нет.

Примечание: последние два пункта могут не отображаться, но должны быть отмечены в техническом паспорте.

Критерии выбора:

  1. Желательно покупать устройство от известного и проверенного производителя.
  2. Рекомендуется приобретать керамический патрон, ведь он более надёжен в эксплуатационной сфере.
  3. Необходимо учитывать мощность будущей подключаемой лампы.
  4. Выбирать нужный тип в соответствии с диаметром.
  5. Ценовая категория не должна быть низкой.

Цена:

  1. Продукт из термостойкой пластмассы – 60-100 рублей.
  2. Керамическое изделие – 90-130 рублей.
  3. Патрон под галогенную лампу – от 150 рублей.
  4. Изделие типа Е40 – от 250 рублей.

В зависимости от бренда – цена может возрастать в разы, но этот нюанс компенсируется дополнительными функциональными элементами, а главное – качеством продукции.

Соединение проводов в керамическом патроне


Керамический девайс является не разборным изделием, как и его контакты. Отсюда и вытекают главные недостатки.

Данные контакты завальцованы и со временем рано или поздно ослабляются. В результате чего происходит нагрев, с последующим выгоранием или слишком частым выходом из строя самих лампочек.

Еще такие патроны грешат выкручиванием самой юбки вместе с лампочкой. После такого дефекта, его уже лучше заменить целиком.

Конечно, можно изначально пропаять контакты в местах завальцовки или обжать заново выкрутившуюся юбку, но подавляющее большинство этим не заморачиваются, а просто покупают новый.

Главным преимуществом керамического патрона является упрощенная система подключения. Здесь все происходит гораздо быстрее.

Во-первых, не нужно разбирать на три части само устройство. Во-вторых, полностью выкручивать винтики.

Достаточно их слегка ослабить и вставить в контактное пространство зачищенную жилу провода.

После чего затянуть винт с максимальным усилием.

Несколько слов напоследок

При самостоятельном монтаже освещения в комнатах квартиры или частного дома, очень важно подобрать такие патроны, которые не только прослужат максимально долго, но и будут доступны при возникновении форс-мажорной ситуации. Приобретая патрон для светильника, не стоит пренебрегать ознакомлением с его техническими характеристиками. Ведь даже самое качественное изделие не прослужит долго, если в него установить неподходящий по параметрам излучатель

Ведь даже самое качественное изделие не прослужит долго, если в него установить неподходящий по параметрам излучатель

Также имеет смысл обратить внимание на IP патрона. Класс защищённости выбирается в зависимости от помещения, где будет устанавливаться этот элемент электросети. К примеру, если установить обычный, незащищённый патрон в ванной комнате, его контакты начнут окисляться уже через месяц

Если же выбор сделан правильно, устройство, вместе с лампочкой, независимо от его конструкции и вида, будет долгое время радовать владельца бесперебойной работой. Предлагаем вам ознакомиться со светильниками, в которых замена патронов вполне возможна

К примеру, если установить обычный, незащищённый патрон в ванной комнате, его контакты начнут окисляться уже через месяц. Если же выбор сделан правильно, устройство, вместе с лампочкой, независимо от его конструкции и вида, будет долгое время радовать владельца бесперебойной работой. Предлагаем вам ознакомиться со светильниками, в которых замена патронов вполне возможна.

1 из 7


ФОТО: легранд.рф


ФОТО: livemaster.ru


ФОТО: aspsvet.ru


ФОТО: escada-home.ru


ФОТО: rock-cafe.info


ФОТО: pinterest.de


ФОТО: r-electro.ru

Уважаемые читатели! Огромная просьба, если у Вас имеется опыт установки, замены или приобретения патронов для ламп, поделиться им с начинающими домашними мастерами. Эта информация будет для них весьма полезна. Также интересует ваше мнение по поводу сегодняшней статьи: что вы думаете о ней. И ещё, не забывайте оценивать наши обзоры

Это важно для автора

А напоследок предлагаем вашему вниманию видеоролик, который более полно раскроет тему сегодняшнего разговора.


Watch this video on YouTube

Искусство своими руками

Если вы решили начать рабочий процесс, тогда следует знать, как сделать лампу своими руками.

Лампа из фанеры

Для создания удивительного освещения вам понадобятся патроны, лампочки и электрический провод, небольшой ящик, изготовленный из фанеры. Главный элемент в данном самодельном изделии – это кухонные терки. В их ручке следует сделать проем. Используйте для этого дрель. Внутри прикрепите патрон, провод крепится с внешней части.

Зафиксируйте провод с помощью гайки. Затем прикрутите лампочку во внутреннюю часть. Такие процедуры проделайте со всеми выбранными вами терками.

Лампа из шпагата

Для ее изготовления понадобится пластиковая бутылка 2,5 л

Обращайте внимание на ровные поверхности, их лучше всего обрабатывать. Приготовьте наждачную бумагу, небольшую, удобную пилу и малярный скотч. Возьмите шпагат, ножницы, клей, парочку канцелярских резинок и подвесной патрон для лампочки

Возьмите шпагат, ножницы, клей, парочку канцелярских резинок и подвесной патрон для лампочки.

Сначала необходимо отпилить горлышко, зачистить край с помощью наждачной бумаги. На месте этикетки обмотайте скотч. На горлышко намотайте канцелярские резинки. Шпагат необходимо смочить в клее и аккуратно обматывать поверхность бутылки.

Форма бутылки при этом должна сохранить первоначальный внешний вид. Во внутреннюю часть поместите лампочки. Светильник, изготовленный своими руками готов. Для более привлекательного внешнего вида, можно использовать не одну, а несколько бутылок. Изделия выполняют аналогичным способом, меняя цвет шпагата, например.

Люстра с абажурами из бус, камней

К деревянному основанию крепятся декоративные элементы (красиво смотрятся светлые ряды бус), затем лампочки. Такая люстра придаст вашему интерьеру шика, блеска.

Чем больше рядов декоративных изделий будет на самодельной люстре, тем богаче она будет выглядеть.

Преимущества и недостатки популярных видов патронов

Чаще всего на рынке представлены изделия из карболита и керамики. Чтобы разобраться в нюансах эксплуатации, нужно изучить основные достоинства и недостатки таких патронов.

Основные преимущества

Доступность. Изделия из этих материалов широко представлены в специализированных местах продаж, цена невысокая, поэтому в любой момент можно заменить вышедшее из строя изделие.

Ассортимент. Из керамики и карболита делают разные размеры патронов для осветительных ламп. Можно подобрать нужный вариант или даже купить переходник.

Работа при высокой температуре. При высоких температурах материалы сохраняют свои свойства, не будет деформации или расплавления.

Недостатки

Невысокое качество. Низкая цена влияет и на качество изделий.

Хрупкость. Вместе с относительно низким качеством это часто приводит к поломкам.

Качество контактов. В недорогих моделях их делают из обычного металла, который при эксплуатации покрывается ржавчиной, она, в свою очередь, ухудшает соединение, увеличивает нагрев. Чтобы элемент не вышел из строя, контакты придется регулярно очищать.

Разновидности и маркировка патронов для люстры

Резьбовые электрические патроны маркируются с помощью буквы «Е». Также в маркировке указывается диаметр цоколя (миллиметров). Указание технических характеристик можно увидеть на всех корпусах изделий.

Принцип работы всех патронов одинаковый. Отличаются они только тем, что имеют различные габаритные размеры и разное конструктивное исполнение. На предприятиях производится три типа патронов, которые рассчитаны на 220 В в электрической сети, и имеют полное соответствие с государственным стандартом:

  1. Е14. Применяют этот тип патронов для того, чтобы работала подсветка в СВЧ-печи, холодильнике или настольном светильники. Обычно максимальным током потребления для них является 2А (440 Вт).
  2. Е27. Используется для многих светильников. Максимальный ток потребления – 4А (880 Вт).
  3. Е40. Патроны этого типа используются в уличном освещении и рассчитаны на 16 А (3500 Вт).

Как выбрать подходящую модель?

В выборе учитываются разные аспекты, влияющие и на монтаж, и на эксплуатационные качества. Конечно, начинать отсев неподходящих моделей нужно с размера и формы конструкции. Так, для обычной люминесцентной лампы с резьбовым цоколем подойдет патрон типа Е27. Но, бывают и случаи, когда возможна альтернатива. В частности, патрон для лампочки с маленьким цоколем типа миньона может заменяться другими форматами – возможно, с точки зрения энергосбережения, будет оправдано и применение переходников

Важно учитывать и другие особенности подбора ламп и патронов. Например, светильники, рассчитанные на работу с низковольтными штырьковыми элементами, часто работают в паре с трансформатором

В саму конструкцию цокольного подключения его не вводят, но размещают рядом. Поэтому изначально следует оценить и возможность скрытой установки трансформаторного блока, к примеру, в потолочной нише, или же предпочесть другую комбинацию лампы и патрона.

Основные выводы

Как видите подключить патрон к проводам можно и без посторонней помощи. Однако при выборе устройства учитывайте вид и строение источника света, они должны соответствовать. Для этого нужно разбираться в маркировке изделий. Подключить прибор к светильнику можно двумя способами: разъемный (винты, фиксаторы, клеммы) и неразъемный. Крепить можно к проводам, на трубку, с помощью втулки или безвинтовых зажимов. Если вы заметили неполадки в работе лампы, то обязательно осмотрите патрон. Рекомендуется его разобрать, осмотреть контакты, зачистить латунные пластинки, при необходимости подогнуть их поближе к контакту с цоколем лампы. Проводите все работы только при отключенном электричестве!

Такая казалось бы простая и незамысловатая процедура, как подключение патрона для лампочки, имеет свои нюансы, не всегда знакомые для людей далеких от электричества.

Да что говорить, иногда сами электрики делают это не правильно. Чем это может обернуться для вас при дальнейшей эксплуатации?

Наибольшее распространение на нашем рынке получили 3 вида патронов:

карболитовые советского образца

керамические

пластиковые самозажимные

Начнем с карболитовых. Данный патрон является разборным и состоит из трех частей:

цилиндрический корпус с резьбой

донышко

керамический вкладыш с контактами

Чаще всего в наших квартирах используются патроны имеющие маркировку:

Значение в цифрах обозначает диаметр цоколя лампы в миллиметрах, которая подходит для этого патрона.

Буковка “E” говорит о том, что он относится к винтовой серии с резьбой Эдисона.

Бывают еще штыревые, серии G и некоторые другие, представленные ниже.

Такие изделия рассчитаны на ток не более 4А. То есть, в сети 220В к ним можно подключить нагрузку до 900Вт.

Подключение кабеля производится в следующей последовательности.

Перво-наперво перед началом работ нужно выяснить, какая из жил в кабеле является фазой. Это главный момент отвечающий за безопасность всей дальнейшей сборки.

Делается это при помощи обыкновенной индикаторной отвертки.

Контакт для подключения представлен на фото ниже.

Почему это так важно? Дело в том, что в патроне у вас никогда не должна быть под напряжением резьбовая часть. Не многие знают, но выключатель света (одноклавишный, двухклавишный) при отключении разрывают только один из проводников. Второй, так и продолжает напрямую поступать на патрон

А теперь представьте, что электрик случайно перепутал фазу с нолем и пустил через выключатель нулевую жилу

Второй, так и продолжает напрямую поступать на патрон. А теперь представьте, что электрик случайно перепутал фазу с нолем и пустил через выключатель нулевую жилу.

В итоге, в один прекрасный момент, лампочка в люстре может не просто перегореть, а лопнуть с разрушением стеклянной колбы.

Вы отключите свет чтобы ее заменить, и при такой замене, вам по любому придется соприкоснуться с цоколем.

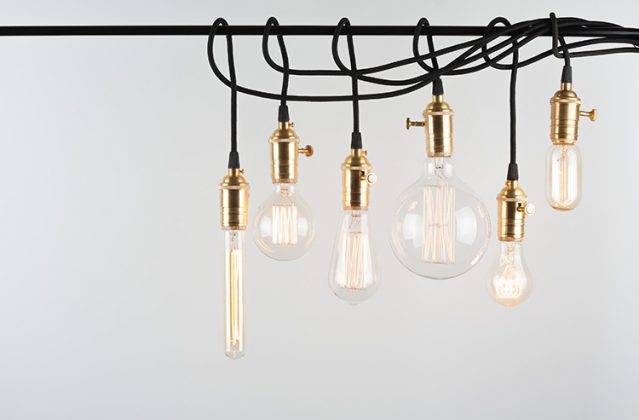

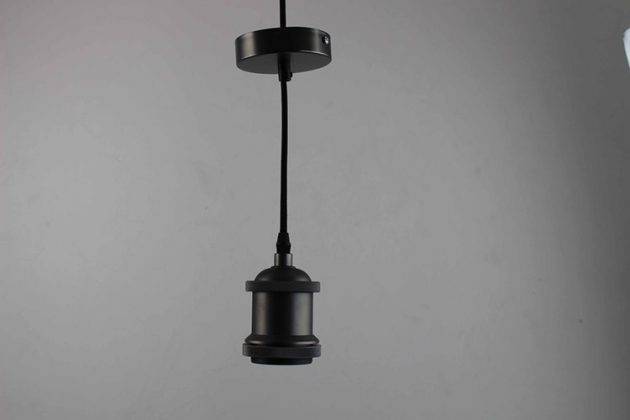

Есть вообще светильники полностью с металлическим корпусами патронов. Стоит здесь перепутать подключение проводов, и при нештатной ситуации весь светильник целиком окажется под напряжением.

Еще часто можно наблюдать ситуацию, когда при заворачивании лампочки в патрон, она почему то не светится. Причина здесь кроется в отгибании центрального контакта. Он просто не достает до пятачка цоколя.

Чтобы исправить этот дефект, достаточно его подогнуть обратно. Многие делают это неизолированными отвертками, либо ножом.

В результате неаккуратных действий, вы обязательно заденете боковые контакты, а они у вас будут под напряжением.

Как итог – удар током вам обеспечен. Опытные электрики в этом случае советуют вообще не применять отвертки или посторонние инструменты, а воспользоваться самим патроном.

Выкручиваете цилиндрический корпус с резьбой и вставляете его боковой гранью между двух контактных площадок.

Далее краешком цепляете центральный пятачок и отгибаете его к верху. Никаких КЗ при этом вы не создадите, да и сами под напряжение не попадете.

И не важно на стене этот патрон или на потолке. Делается все в обоих случаях аналогично. Поэтому запомните – нулевой проводник всегда должен приходить только на резьбовую часть цоколя

Поэтому запомните – нулевой проводник всегда должен приходить только на резьбовую часть цоколя.

У многих возникает вопрос, а куда подключать провод заземления, если у вас 3 провода в кабеле? Ведь на вкладыше с контактами больше нет свободных разъемов.

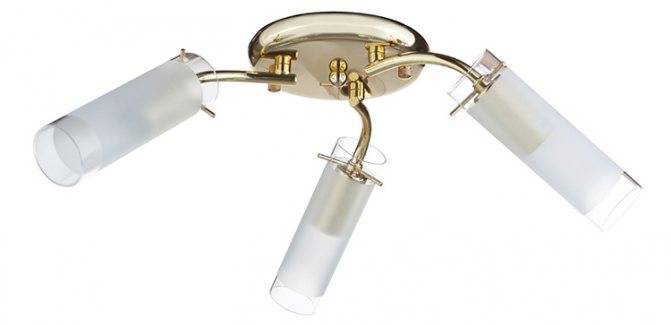

Данный третий провод, должен подключаться к корпусу самого светильника. Обычно на люстре или бра, всегда есть заводское место, куда и должна подсоединяться “земля”.

Поэтому непосредственно в сам патрон, третий провод не заводится. При зачистке кабеля всегда делайте этот проводник желто-зеленого цвета большей длины, как минимум в два раза.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
