Применение промежуточных реле в быту и на производстве

Где используются?

Твердотельные реле — уникальные устройства, которые после монтажа не требуют особого обслуживания. Здесь работает принцип «установил и забыл». К примеру, в простых моделях очистка контактной группы осуществляется с определенной периодичностью — как правило, через определенное число циклов. Если изделие работает редко, это не вызывает проблем.

Но как быть с аппаратурой, для работы которой требуется частое срабатывание — один раз в секунду или даже чаще? Пример такой техники — станок с клапанами соленоидного типа.

Подача напряжения происходит через реле, которому приходится разрывать до десяти ампер индуктивного I. Если поставить контактное устройство, его замену придется осуществлять раз в 1-2 месяца. Если поставить твердотельный аналог, об этом можно забыть на долгие годы.

Несмотря на надежность работы, ТТР требуют периодического осмотра. Базовые рекомендации в этом вопросе дает производитель изделия. Как правило, речь идет о проверке факта замыкания контактов, целостности корпуса и изоляции.

Спрос потребителей на реле различных производителей

Производителей реле большое количество, среди отечественных часто используется продукция ФГУП «НПП «СТАРТ» в Великом Новгороде, реле РЭП-26 004. РЭП-26 002, РЭП-26 003.

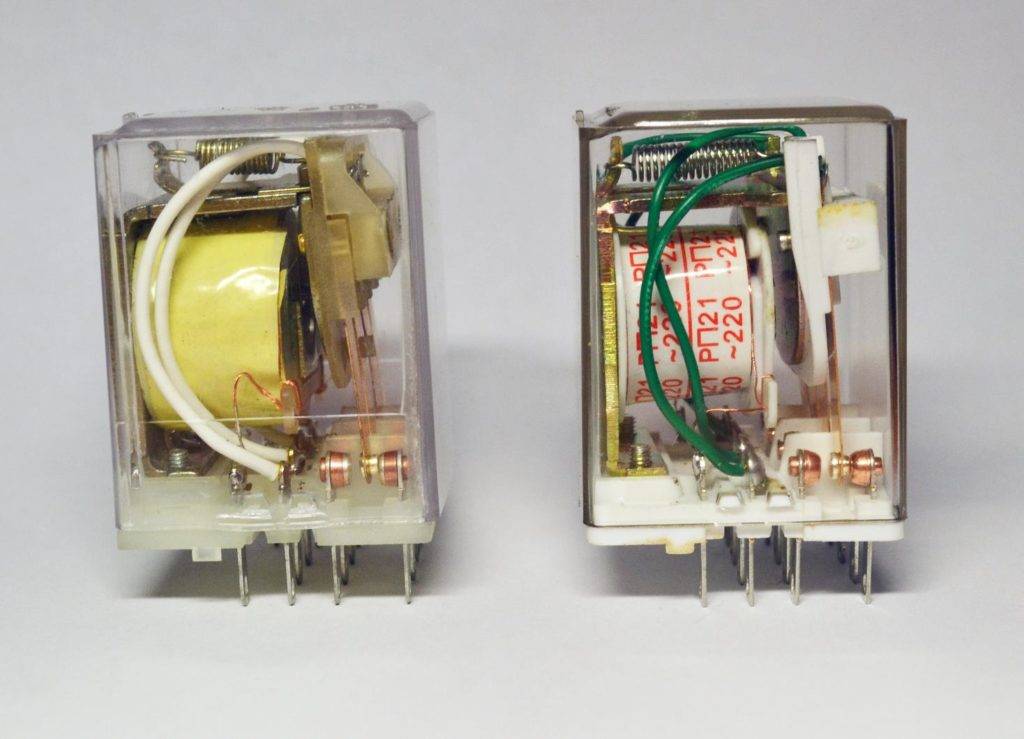

РП-21М, РП-21МН производятся на московском заводе МПО «Электротехника» и в Чебоксарах ООО «ПКФ Опытный завод энергооборудования» г.Чебоксары. Это продукция пользуется хорошим спросом и даже подделывается китайскими конкурентами.

С правой стороны вариант китайской подделки

Профессионалы рекомендуют использовать импортные модели от производителей

ABB, Schneider Finder, Siemens, Electric , Relрol.

Износостойкость контактов этих изделий намного выше, сбои в системе управления сложного оборудования могут привести к остановке производства и дорогостоящему ремонту. Поэтому рациональнее использовать более дорогие реле, но надежные.

Регулировка ЭМР

Способ измерений в зависимости от типа реле может существенно отличаться

При регулировке важно учитывать следующие принципы

  • Ослабление возвратной пружины приводит к увеличению времени возврата и снижению напряжения срабатывания.
  • Если увеличить начальный зазор между сердечником и якорем, скорость срабатывания увеличится, а напряжение будет больше. Такой же эффект наблюдается при регулировке конечного зазора в отношении скорости и напряжения возврата.
  • С увеличением числа замыкающих/размыкающих контактов с одновременным увеличением давления пружины происходит повышение напряжение и скорости возврата и срабатывания соответственно.

Необходимо учитывать, что любые изменения напрямую влияют на работу контактной системы. Поэтому при регулировке параметров ЭМР необходимо выбрать положение, при котором возвратная пружина будет максимально натянута, а зазор сможет обеспечить наибольший ход якоря.

Устройство и принцип работы

Основу конструкции ЭМР составляет сердечник из немагнитного сплава с электрической катушкой, выполненной из медной проволоки, покрытой диэлектриком (лаком, синтетической или тканевой изоляцией). При подаче напряжения на вход происходит втягивание подвижного элемента, за счёт чего контакты движутся.

Также конструкцией предусмотрено наличие нескольких функциональных блоков:

  • промежуточные элементы, которые обеспечивают срабатывание исполнительного механизма;
  • управляющие компоненты, преобразующие электрическую энергию на входе в магнитное поле);
  • исполнительные устройства (контакты), воздействующие непосредственно на цепи управления.

Выпускаются ЭМР с нормально замкнутыми, разомкнутыми контактами, аппараты смешанного исполнения.

Принцип действия электромагнитного реле основан на работе магнитного поля, силовые линии которого пронизывают сердечник при подаче на катушку электрического тока. В результате к сердечнику притягивается якорь, обладающий магнитными свойствами. В результате контактная группа размыкается или замыкается. При падении напряжения возвратная пружина возвращает подвижный элемент в исходное состояние.

Особенность конструкции промежуточных ЭМР заключается в наличии в составе устройства полупроводниковой приставки времени. Управление ею обеспечивается путём поворота резистора. Для уменьшения инерционных показателей аппарат может комплектоваться шихтованным сердечником.

Что такое электромагнитное реле

Это электромеханическое коммутационное устройство, основанное на принципе электромагнитной силы. При подаче электричества, внутри него образуется магнитное поле, благодаря которому, с помощью специального механизма происходит замыкание или размыкание коммутируемой электрической цепи.

Проще говоря, это устройство для управления другой электрической цепью, выполняющее управление через замыкание и размыкание контактов. Бывают реле постоянного и переменного тока, постоянного тока подразделяются на поляризованные и нейтральные, каждое из них предназначено для своих целей. Более подробно обо всем далее.

Конструкция и устройство

Конструкция состоит из трех главных частей, основным элементом которой является электромагнитная медная катушка с закрепленным внутри ферритовым сердечником (соленоидом), выполняющая роль электромагнита, закрепленная на неподвижной площадке – ярмо.

Вторая часть называется якорь, являющая металлической пластиной с контактной площадкой на конце, в разомкнутом положении удерживающейся пружиной. Контактная часть реле является исполнительным изолированным органом, при перемещении которого контакты замыкаются или размыкаются.

Бывают однопарные, двуполярные, многопарные, исходно замкнутые (NC) или разомкнутые (NO).

Три основные элемента:

  1. Первичный или воспринимающий элемент (катушка с сердечником) – воспринимает электричество и преобразует его в магнитное поле.
  2. Промежуточный, подвижный элемент (якорь) – в результате появления магнитного поля возникает ЭДС, изменяющая положение якоря или механического привода механизма, который служит для замыкания контактов.
  3. Исполнительный орган (нормально замкнутый контакт или разомкнутый) – воздействует на другую электрическую схему включая или отключая ее.

Принцип работы

При подаче напряжения на обмотку катушки создается ЭДС, сила магнитного поля притягивает якорь с исходного положения, преодолевая усилие пружины, удерживающей якорь, тем самым замыкая контакт управляющей цепи.

В зависимости от конструкции реле, якорь замыкает или размыкает эклектическую цепь. После прекращения подачи электричества магнитное поле исчезает и якорь возвращается в свое обратное положение обратным сжатием пружины.

Сама катушка соленоид, в зависимости от количества витков проволоки, может срабатывать на разную силу тока, маркировка обычно указана на корпусе.

Примечание. УЗО представляет из себя обычное размыкающееся реле.

Виды реле

Помимо электромагнитных устройств, сегодня существует большое количество видов реле различного назначения и отличного принципа действия, использующихся для управления системами защиты от перепадов напряжения в бесперебойных системах защиты, автоматических приборах, интегральных электросхемах. К таким типам относятся:

  1. Электронные, в качестве ключа используется резистор, не щелкает при переключении
  2. Электротепловые
  3. Герконовые
  4. Времени
  5. Приорита
  6. Твердотельные – отсутствует соленоид, роль якоря выполняет мощный симистор или тиристор
  7. Индукционные
  8. Световые (совместно с датчиком света)

Также их следует различать по виду входящего сигнала, в зависимости от конструкции включение и выключение может происходить под воздействием:

  1. Напряжения
  2. Частоты электрической цепи
  3. Изменения мощности
  4. Света
  5. Температуры
  6. Давления
  7. Звука
  8. Давления газа

Характеристики

Естественно, у каждой фирмы, предлагающей такие приборы, свои параметры и модели. Рассмотрим основные характеристики наиболее популярных из отечественных твердотельных реле (КИПприбор – KIPpribor, Cosmo, Протон):

  1. ТМ-0 оснащены встроенный схемой «ноль», через которую осуществляется переход фаз;
  2. ТС могут включаться в любой момент фазы;
  3. Самые известные – это контроллеры ТМВ, ТСБ, ТСВ (их еще называют ТМА), ТСА, ТМБ. Они выходной RC-цепью и используются для управления в системах потенциального управления;
  4. ТС/ТМ относятся к силовым. Ток доходит до 25мА;
  5. ТСА и ТМА имеют основное назначение – специальные чувствительные к перепадам напряжения приборы;
  6. ТСБ/ТМБ – это низковольтные модели (до 30 В);
  7. ТСВ/ТМВ – высоковольтные (от 110 до 280В).

Иностранными аналогами являются Carlo Gavazzi, (SSR) Gefran (для инфракрасных активных нагрузок), Finder и CPC (модель SCC).

Основные характеристики TSR-25DA:

ТипПеременный, постоянный ток
Ток срабатывания7.5 мА / 12 VDC
Управляющее напряжение4 – 32 В
Утечка ампер12,5 мА при 380 В
Время реагирования20 мс

90-280VAC, 25A/240VAC от Crydom:

УправлениеAC
Управляющее напряжение, В90–280
Напряжение размыкания, В10
Выходной каскадтиристорный
Контактынр
Коммутируемое переменное напряжение, В20–280
Максимальный ток нагрузки, А25

Твердотельное реле SSR–F 10 DA – H SSR:

ТипПостоянный ток
Срабатывание7,5 мА
Электрическая прочность изоляции вход/выход2,5 кВ
Утечка15,5 мА при 440 В
Реагирование15 мс

Спрос потребителей на реле различных производителей

Производителей реле большое количество, среди отечественных часто используется продукция ФГУП «НПП «СТАРТ» в Великом Новгороде, реле РЭП-26 004. РЭП-26 002, РЭП-26 003.

РП-21М, РП-21МН производятся на московском заводе МПО «Электротехника» и в Чебоксарах ООО «ПКФ Опытный завод энергооборудования» г.Чебоксары. Это продукция пользуется хорошим спросом и даже подделывается китайскими конкурентами.

С правой стороны вариант китайской подделки

Профессионалы рекомендуют использовать импортные модели от производителей

ABB, Schneider Finder, Siemens, Electric , Relрol.

Износостойкость контактов этих изделий намного выше, сбои в системе управления сложного оборудования могут привести к остановке производства и дорогостоящему ремонту. Поэтому рациональнее использовать более дорогие реле, но надежные.

Недостатки

Кроме положительных качеств твердотельных реле, стоит выделить и ряд недостатков:

  • В открытом виде происходит нагрев изделия из-за высокого сопротивления в цепи p-n перехода. Чтобы избежать негативных последствий в приборах, пропускающих через себя повышенные токи, требуется предусмотреть охлаждение.
  • В закрытом виде сопротивление увеличивается, и появляется обратный ток утечки (измеряется в мА).
  • При съеме вольтамперной характеристики заметен ее нелинейный характер.
  • Некоторые виды твердотельных реле требуют строго соблюдения полярности при подключении выходных цепей. Это касается тех приборов, которые рассчитаны на работу в условиях постоянного тока.
  • В случае поломки высок риск перекрытия контактов на входе. Причиной может стать пробой силового ключа. Для сравнения контакты классических реле (при выходе из строя) остаются в разомкнутом виде.
  • Требуется защита от ошибочных срабатываний, вызванных бросками напряжения. Это обусловлено высокой скоростью срабатывания.
  • Твердотельные реле пропускают ток по обратному пути с небольшой задержкой, что обусловлено применением полупроводниковых элементов в схеме.

Обозначение на корпусе

На каждом устройстве имеется цифробуквенная маркировка. Она сообщает специалисту следующую информацию:

  1. Номинальное напряжение управляющей катушки. Бывает постоянного тока или переменного.
  2. Мощность устройства. Указывают редко.
  3. Диапазон рабочих напряжений управляемых контактов. Может отличаться для разных цепей.
  4. Производственная информация. Тип прибора (РП), год выпуска, производитель.
  5. Схема включения контактов. У некоторых моделей устройств по 20-30 выводов. Их назначение указано на корпусе. Нет нужды бегать искать обозначение на схеме в технической документации.

Выше был рассмотрен пример использования РПУ-21. В данном случае аббревиатура означает следующее:

  • Р — реле;
  • П — промежуточное;
  • У — универсальное;
  • 21 — номер серии.

Особенности выбора

В зависимости от типа прибора принцип его работы может отличаться. При выборе устройства необходимо ориентироваться на показатели входной и выходной сети. Среди основных характеристик реле можно отметить:

  1. Мощность срабатывания — минимальный показатель, которому должен соответствовать принимающий прибор, чтобы коммуникатор мог сработать.
  2. Управляемая мощность — максимальное значение, при котором реле справляется с поставленной задачей.
  3. Время срабатывания — период, в течение которого устройство начинает работать после появления электротока на входных клеммах.

Классические электромагнитные устройства продолжают активно использоваться и сейчас. Если для корректной работы схемы требуется высокое быстродействие, то предпочтение стоит отдавать поляризационным приборам. Если же требуется частое переключение контактов, то лучшим выбором станет герконовое устройство контактор. Монтаж контакторов не отличается высокой сложностью. Чаще всего для их установки используется DID-рейка. Устройство может монтироваться не только в горизонтальном, но и вертикальном положении.

https://youtube.com/watch?v=d6BA3PFlwCU

Виды указательных реле

По первоначальному положению контактов устройства разделяются на:

  • с разомкнутыми клеммами в нормальном состоянии;
  • с замкнутыми контакторами в первоначальной позиции;
  • контакторами, переключающимися при определенном действии.

Также реле производятся для цепей постоянного и переменного тока. Устройства для постоянных цепей разделяются на следующие типы:

  • поляризованные, чувствительные к знаку импульса — при его изменении происходит переключение;
  • нейтрали, определяющие присутствие либо отсутствие командного импульса;
  • комбинированные, учитывающие одновременно и присутствие командного импульса, и его знак.

Указательное реле позволяет повысить эффективность контроля и упростить упарвление работой системы

По исполнению реле разделены на две группы:

  • статические, в свою очередь разделяющиеся на ионные, МПЦ, ферромагнетики, полупроводники;
  • электромеханические, разделяющиеся на магнитоэлектрические, электродинамические, электромагнитные, индукционные, термореле.

РУ также разделяются в зависимости от контролируемой величины:

  • напряжению;
  • мощности;
  • времени;
  • тока и др.

Промежуточные (вспомогательные) реле.

В данной статье я расскажу вам, как выбрать ПРОМЕЖУТОЧНОЕ РЕЛЕ, чем реле различных производителей отличаются друг от друга. Если не опустить технические характеристики отдельных устройств, зачастую промежуточные реле отличаются друг от друга, номинальным током контактов и фирмой производителя.

ПРОМЕЖУТОЧНЫЕ РЕЛЕ они же вспомогательные, предназначены для:

  1. Гальванической развязки между силовыми цепями и цепями управления,
  2. Дистанционного включения нагрузки путем подачи управляющего напряжения на обмотку реле
  3. использование в случаях, когда основное реле не справляется с имеющейся мощностью, усиления управляющих сигналов
  4. Когда выходных цепей в основном реле меньше, чем число управляемых цепей (увеличивает кол-во контактных наборов основного реле).

Выбор ПРОМЕЖУТОЧНОГО РЕЛЕ основывается на двух вещах:

Выбор подходящих технических характеристик.

Так же важным пунктом в выборе промежуточного реле, является тип нагрузки:

  • Индуктивная – у нагрузки такого рода (соленоиды, электромагниты и т.п.), рекомендуется выбирать твердотельное реле с большим запасом по току (в 2-4 раза), для безопасной работы реле рекомендуется использовать диодную защиту*.
  • Ёмкостная — при включении в фазе, близкой к 90°: ток в 20-40 раз больше номинального в течение времени от десятков микросекунд до десятков миллисекунд.

Выбор номинального тока реле для конкретной нагрузки заключается, в подборе запаса по номинальному току реле и введением дополнительных мер по уменьшению пусковых токов (токоограничивающие резисторы, реакторы и т.д.).

* Выше показаны производители самых ходовых (популярных) ПРОМЕЖУТОЧНЫХ РЕЛЕ.

По сути, само ПРОМЕЖУТОЧНОЕ реле представляет собой миниатюрный электромагнитный пускатель, но полноценно не может заменить его в виду небольших коммутируемых токов. Проще говоря, длительно допустимый ток контактных групп обычно не превышает 10А. Чего с избытком хватает для цепей управления. Поэтому реле выпускаются с диапазоном коммутируемых токов 5(7) А, и 10А, в зависимости от серии и производителя.

1 . Реле РП-21 003, РП-21 004 (Реле и Автоматика),РП-21М 003, РП-21М 004 (ВНИИР)

2. Реле РП-54, РП-53 и реле РП-64, РП-63 (Реле и автоматика),(ВСЕ РЕЛЕ)

— Серия 5Х предназначена для нагрузки до 5А

— Серия 6Х предназначена для нагрузки до 10А

3. Реле РЭК 78/4, РЭК 78/3 и реле РЭК 77/4, РЭК 77/3 (TDM ЕLECTRIC).

* Данные реле являются аналогами серии РП-5Х и РП-6Х из предыдущего пункта!

* Система обозначений схожа с РП-ХХ. Цифра после номера серии (78/4) означает – кол-во переключающих контактов.

— РЭК-78 серии предназначены для нагрузки до 5А

— РЭК-77 серии предназначены для нагрузки до 10А

4. Реле R2N, R3N, R4N (Relpol).

— Реле R2N и R3N предназначены для нагрузки до 10А

— Реле R4N предназначено для нагрузки до 7А

* WT – стандартное оснащение реле.

* Реле в основном отличаются друг от друга кол-вом переключающих контактов (2,3 и 4 соответственно типу) и током нагрузки.

* Могут комплектоваться диодными и RC модулями защиты.

5. Реле 55.32, 55.33, 55.34 (Finder).

— Реле 55.32 и 55.33 предназначены для нагрузки до 10А

— Реле 55.34 предназначено для нагрузки до 7А

* Могут комплектоваться диодными и RC модулями защиты.

* Данные реле так же, как и предыдущие, в основном отличаются друг от друга током нагрузки и кол-вом переключающих контактов.

6. Реле 40 серии (Finder).

Отличаются от реле 55 серии (рассмотренной ваше), тем, что имеют в серии реле, предназначенное для нагрузки до 16А. Так же монтаж может производиться напрямую через РСВ розетку (95 серии), что очень удобно для системы, построенной на устройствах компании Finder.

Производители рекомендуют устанавливать вместе с промежуточными реле, так же модули защиты. Диодные или RC модули защиты необходимы для подавления электромагнитного импульса возникающего в цепи при индуктивном характере нагрузки. Зачастую реле выходят из строя, при игнорировании установки защитных модулей, даже при условии, что по расчетам ток нагрузки не должен превышать допустимое значение. Большинство компаний производителей, так же выпускают модули защиты, которые можно приобрести в комплекте с необходимыми устройствами.

Все промежуточные реле возможно укомплектовать специальными розетками/колодками для установки на дин-рейку либо на плоскость винтами.

Типы промежуточных реле

Питание схем защиты и автоматики осуществляется от специальных цепей оперативного тока. По типу оперативный ток может быть переменным или постоянным. Источниками напряжения постоянного оперативного тока могут служить аккумуляторные батареи, батареи конденсаторов или выпрямительные устройства, шинки переменного опертока питаются напряжением от трансформаторов собственных нужд. Поскольку работают промежуточные реле в цепях оперативного напряжения, в зависимости от его типа они производятся с катушками на постоянный и переменный ток.

РП – 23

Данный тип промежуточного реле предназначен для работы в цепях постоянного напряжения. РП – 23 состоит из катушки напряжения с магнитным сердечником. Подвижной частью магнитной системы является якорь, который при подаче напряжения на катушку притягивается к сердечнику. С якорем механически связана траверса, на которой закреплены четыре контактных мостика. Притягиваясь к сердечнику, якорь опускает траверсу, сжимая пружину, на которой она установлена. При этом происходит замыкание нормально разомкнутых контактов и размыкание нормально замкнутого.

Электромагнитное промежуточное реле

Неподвижные контакты РП – 23 выполнены в форме уголков из тонких медных пластин. Каждый из уголков может быть установлен одним из двух способов. Благодаря этому можно получить четыре типа комбинаций вариантов контактных групп (р – группа на размыкание, з – группа на замыкание):

  • 1 р, 4 з;
  • 2 р, 3 з;
  • 3 р, 2 з;
  • 4 р, 1 з.

Такая инвариантность позволяет приспособить этот прибор к работе в составе любой схемы. При размыкании создаётся два воздушных промежутка на каждый контакт, благодаря чему повышается их дугогасительная способность

Это свойство важно при работе релейного аппарата в цепях отключения высоковольтных выключателей, соленоиды которых обладают большой индуктивностью и поддерживают напряжение электрической дуги при разрыве цепи

Рабочий ресурс электромагнитного механизма промежуточных реле составляет 100000 срабатываний. Контактная группа выдерживает 10000 циклов замыкания – размыкания с полной электрической нагрузкой по току и напряжению.

Основные виды реле и их назначение

Производители настраивают современные коммутационные устройства таким образом, чтобы срабатывание происходило только при определенных условиях, например, при увеличении силы тока, поступающего на входные клеммы КУ. Ниже мы вкратце рассмотрим основные виды соленоидов и их назначение.

Электромагнитные реле

Электромагнитное реле – это электромеханическое коммутационное устройство, принцип действия которого основан на воздействии магнитного поля, созданного током в статичной обмотке, на якорь. Этот вид КУ разделяется собственно на электромагнитные (нейтральные) устройства, которые реагируют лишь на значение тока, подаваемого на обмотку, и поляризованные, работа которых зависит как от токовой величины, так и от полярности.

Принцип работы электромагнитного соленоида

Используемые в промышленном оборудовании электромагнитные реле находятся на промежуточной позиции между сильноточными устройствами (магнитными пускателями, контакторами и т.д.) и слаботочным оборудованием. Наиболее часто данный вид реле применяется в цепях управления.

Реле переменного тока

Срабатывание этого вида реле, как видно из названия, происходит при подаче на обмотку переменного тока определенной частоты. Данное коммутирующее устройство для переменного тока с контролем перехода фазы через ноль или без такового, представляет собой блок из тиристоров, выпрямительных диодов и управляющих схем. Реле переменного тока могут быть выполнены в виде модулей на основе трансформаторной или оптической развязки. Данные КУ применяются в сетях переменного тока с максимальным напряжением 1,6 кВ и средним током нагрузки до 320 A.

Промежуточное реле 220 В

Иногда работа электросети и приборов не возможна без использования промежуточного реле на 220 В. Обычно КУ данного типа применяется, если необходимо разомкнуть или разомкнуть разнонаправленные контакты цепи. К примеру, если используется осветительный прибор с датчиком движения, то один проводник присоединяется к сенсору, а другой подводит электроэнергию к светильнику.

Реле переменного тока широко применяются в промышленном оборудовании и бытовой технике

Работает это таким образом:

  1. подача тока на первое коммутационное устройство;
  2. от контактов первого КУ ток поступает на следующее реле, которое имеет более высокие характеристики, чем у предыдущего и способно выдерживать токи с высокими значениями.

С каждым годом реле становятся эффективней и компактней

Функции малогабаритного реле переменного тока с напряжением 220 В весьма разнообразны и широко используются в качестве вспомогательного устройства в самых различных областях. Данный вид КУ применяется в тех случаях, когда основное реле не справляется со своей задачей или же при большом количестве управляемых сетей которые уже не в состоянии обслужить головное устройство.

Промежуточное коммутационное устройство применяется в промышленном и медицинском оборудовании, транспорте, холодильном оборудовании, телевизорах и прочей бытовой технике.

Реле постоянного тока

Реле постоянного тока делятся на нейтральные и поляризованные. Отличие между ними состоит в том, что поляризованные КУ постоянного тока чувствительны к полярности подаваемого напряжения. Якорь коммутационного устройства меняет направление движения в зависимости от полюсов питания. Нейтральные электромагнитные реле постоянного тока не зависят от полярности напряжения.

Электромагнитные КУ постоянного тока в основном используют, когда нет возможности подключения к электрической сети переменного тока.

Четырехконтактное автомобильное реле

К недостаткам соленоидов постоянного тока относят необходимость использования блока питания и более высокую стоимость в сравнении с КУ переменного тока.

Данное видео демонстрирует схему подключения и объясняет принцип работы 4 контактного реле:

Watch this video on YouTube

Электронное реле

Электронное реле управления в схеме прибора

Разобравшись с тем, что такое токовое реле, рассмотрим электронный тип этого устройства. Конструкция и принцип действия электронных реле практически те же, что и в электромеханических КУ. Однако, для выполнения необходимых функций в электронном устройстве используется полупроводниковый диод. В современных транспортных средствах большинство функций реле и переключателей выполняют электронные релейные блоки управления и на данный момент невозможно полностью от них отказаться. Так, например, блок электронных реле позволяет контролировать расход энергии, величину напряжения на клеммах аккумуляторных батарей, управлять системой освещения и т.д.

Устройство

Данные аппараты бывают всевозможных типов и размеров. От миниатюрных реле на два контакта, до нескольких десятков в реле-повторителе. Во всех их конструктивный принцип одинаков. Устройство промежуточного реле представлено электромагнитной катушкой управления, магнитопроводом, пружинным механизмом и группой контактов. Подробно узнать о конструкции аппарата вы можете, просмотрев картинку ниже:

Промышленность выпускает широкий спектр устройств на разнообразное управляющее напряжение от 5 вольт и до 220. Они могут быть рассчитаны на переменное «АС» напряжение и постоянное «DC».

Внешне они ни чем, практически, не отличаются. Разница только в конструкции магнитопровода. Для переменного тока он набран из группы пластин, а постоянного тока цельный. Это сделано для уменьшения потерь на нагрев в магнитопроводе при прохождении переменного тока.

Что касается технических характеристик устройств, для каждого типа они разные. К примеру, для серии RE они будут иметь вид:

Для промышленных целей, изготавливаются колодки для промежуточных реле с установкой на DIN рейку. Реле и колодки для них также выпускаются с широким спектром видов разъемов. Это сделано для удобства эксплуатации в пределах одного устройства, когда присутствуют модели разного напряжения, и по невнимательности не произошла замена одного типа на другой.

Типы импульсных реле — их достоинства и недостатки

На современном рынке электротехнической продукции присутствуют разнообразные модификации бистабильных коммутирующих устройств, отличающихся друг от друга как принципом работы, так и другими конструктивными особенностями. По своему назначению все импульсные реле объединены в одну группу бистабильных коммутаторов нагрузки, а вот по принципу функционирования делятся на следующие два основных вида.

  1. Электромеханические. Этот тип бистабильных контакторов мало чем отличается от электромагнитного реле: такая же пружинная система, контактная группа и катушка индуктивности. Только в состав импульсных изделий входит постоянный магнит, который и удерживает контакты в стабильном положении. Импульсное электромеханическое реле не критично к перепадам напряжения, электромагнитным помехам, а также стоит недорого. Главными недостатками этих устройств являются низкая функциональность (может выполнять только одну функцию включения/выключения нагрузки) и отсутствие визуальной индикации положения контактной группы. Но за счет низкой цены и надежности электромеханические бистабильные реле получили широкое распространение в различных областях электротехники.
  2. Электронные. Такой тип импульсных контакторов значительно отличается от электромеханических как по принципу действия, так и по внутреннему содержанию. Изделие построено на электронных комплектующих. Управляет устройством микроконтроллер, а на выходе расположена контактная группа. Электронные бистабильные реле обладают широкими функциональными возможностями при управлении освещением и другими электроприборами. Они безопасны и на их основе можно создавать эффективные системы управления электроцепями. К главным недостаткам этих изделий можно отнести высокую стоимость, низкую помехоустойчивость и чувствительность к скачкам напряжения.

Оба вида импульсных реле получили широкое распространение в различных промышленных сферах. В бытовых условиях эти устройства в основном используются для создания систем освещения с расширенными функциональными возможностями. Ниже мы рассмотрим стандартные схемы их подключения для управления осветительными приборами.

Принцип работы защиты минимального напряжения

Вне зависимости от сферы применения ЗМН, ее принцип действия остается неизменным. Объясним алгоритм работы защиты на примере произвольного объекта, где для производственного процесса используется несколько электродвигателей и подключено оборудование собственных нужд. Допустим, на линии питающей объект произошло КЗ, вызвавшее срабатывание выключателя ввода (токовая защита). После завершения ремонтных работ и восстановления питания происходят следующие действия:

  1. Автозапуск двигателей, что приводит к появлению высоких пусковых токов, и, соответственно, к снижению напряжения в сети.
  2. Контакты реле защиты производят отключение неответственных механизмов, то есть оборудования, не принимающего участие в производственном процессе или простой которого не критичен для технологического цикла. Это приводит к нормализации тока и повышению напряжения до номинального уровня, что позволяет произвести штатный автозапуск основных узлов.

Основные виды реле и их назначение

Производители настраивают современные коммутационные устройства таким образом, чтобы срабатывание происходило только при определенных условиях, например, при увеличении силы тока, поступающего на входные клеммы КУ. Ниже мы вкратце рассмотрим основные виды соленоидов и их назначение.

Электромагнитные реле

Электромагнитное реле – это электромеханическое коммутационное устройство, принцип действия которого основан на воздействии магнитного поля, созданного током в статичной обмотке, на якорь. Этот вид КУ разделяется собственно на электромагнитные (нейтральные) устройства, которые реагируют лишь на значение тока, подаваемого на обмотку, и поляризованные, работа которых зависит как от токовой величины, так и от полярности.

Принцип работы электромагнитного соленоида

Используемые в промышленном оборудовании электромагнитные реле находятся на промежуточной позиции между сильноточными устройствами (магнитными пускателями, контакторами и т.д.) и слаботочным оборудованием. Наиболее часто данный вид реле применяется в цепях управления.

Реле переменного тока

Срабатывание этого вида реле, как видно из названия, происходит при подаче на обмотку переменного тока определенной частоты. Данное коммутирующее устройство для переменного тока с контролем перехода фазы через ноль или без такового, представляет собой блок из тиристоров, выпрямительных диодов и управляющих схем. Реле переменного тока могут быть выполнены в виде модулей на основе трансформаторной или оптической развязки. Данные КУ применяются в сетях переменного тока с максимальным напряжением 1,6 кВ и средним током нагрузки до 320 A.

Промежуточное реле 220 В

Иногда работа электросети и приборов не возможна без использования промежуточного реле на 220 В. Обычно КУ данного типа применяется, если необходимо разомкнуть или разомкнуть разнонаправленные контакты цепи. К примеру, если используется осветительный прибор с датчиком движения, то один проводник присоединяется к сенсору, а другой подводит электроэнергию к светильнику.

Реле переменного тока широко применяются в промышленном оборудовании и бытовой технике

Работает это таким образом:

  1. подача тока на первое коммутационное устройство;
  2. от контактов первого КУ ток поступает на следующее реле, которое имеет более высокие характеристики, чем у предыдущего и способно выдерживать токи с высокими значениями.

С каждым годом реле становятся эффективней и компактней

Функции малогабаритного реле переменного тока с напряжением 220 В весьма разнообразны и широко используются в качестве вспомогательного устройства в самых различных областях. Данный вид КУ применяется в тех случаях, когда основное реле не справляется со своей задачей или же при большом количестве управляемых сетей которые уже не в состоянии обслужить головное устройство.

Промежуточное коммутационное устройство применяется в промышленном и медицинском оборудовании, транспорте, холодильном оборудовании, телевизорах и прочей бытовой технике.

Реле постоянного тока

Реле постоянного тока делятся на нейтральные и поляризованные. Отличие между ними состоит в том, что поляризованные КУ постоянного тока чувствительны к полярности подаваемого напряжения. Якорь коммутационного устройства меняет направление движения в зависимости от полюсов питания. Нейтральные электромагнитные реле постоянного тока не зависят от полярности напряжения.

Электромагнитные КУ постоянного тока в основном используют, когда нет возможности подключения к электрической сети переменного тока.

Четырехконтактное автомобильное реле

К недостаткам соленоидов постоянного тока относят необходимость использования блока питания и более высокую стоимость в сравнении с КУ переменного тока.

Данное видео демонстрирует схему подключения и объясняет принцип работы 4 контактного реле:

Watch this video on YouTube

Электронное реле

Электронное реле управления в схеме прибора

Разобравшись с тем, что такое токовое реле, рассмотрим электронный тип этого устройства. Конструкция и принцип действия электронных реле практически те же, что и в электромеханических КУ. Однако, для выполнения необходимых функций в электронном устройстве используется полупроводниковый диод. В современных транспортных средствах большинство функций реле и переключателей выполняют электронные релейные блоки управления и на данный момент невозможно полностью от них отказаться. Так, например, блок электронных реле позволяет контролировать расход энергии, величину напряжения на клеммах аккумуляторных батарей, управлять системой освещения и т.д.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
