Внутрипольные конвекторы отопления - минусы и минусы. Отзыв и видео от специалиста.

TECHNO KVZ 200-85-3000

Фото:https://beru.ru

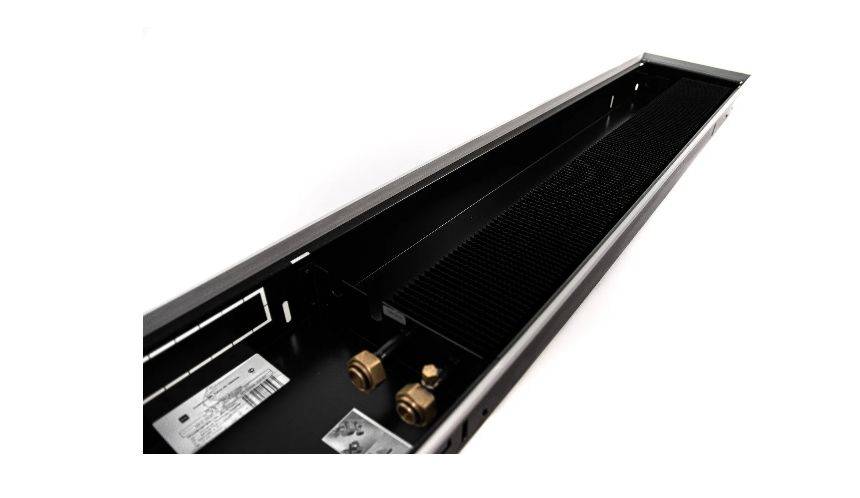

Внутрипольный конвектор TECHNO KVZ 200-85-3000 – это прибор с естественной конвекцией для обогрева помещений с большой площадью остекления. Подходит для установки как в жилых, так и в офисных зданиях с панорамными окнами и низкими подоконниками. По необходимости конвектор может быть укомплектован тангенциальным вентилятором, имеющим съемную конструкцию, который можно установить самостоятельно в любой момент использования прибора. Модель с малой высотой корпуса может быть установлена в неглубокий пол или подоконник.

Внутрипольный конвектор TECHNO KVZ 200-85-3000 с естественной конвекцией

Основная суть статьи

Внутрипольное размещение бытовых обогревателей – наиболее рациональный вариант установки отопителей.
Монтируемые в пол отопительные приборы подразделяются на две основные группы: водяные и электрические. При выборе оптимального для имеющихся условий обогревателя необходимо знание устройства и технических характеристик обоих видов устройств.
Водяные внутрипольные конвекторы – экономичные, безопасные и эффективные обогреватели, возможные к оборудованию термостатами запорного действия.
Электрические отопители, устанавливаемые в пол, нельзя назвать энергосберегающими устройствами, но переход на использование постоянного тока напряжением 24 В эффективно решает эту проблему.
Фанкойлы – совершенные агрегаты управления температурным режимом в помещениях, но, в силу сложности обслуживания и высокой стоимости, почти не используемые в частном жилье.
Использование внутрипольных обогревателей в помещениях малой площади или в отсутствие панорамного остекления не оправдано.

Уход и эксплуатация: лучше чаще и чище

Многие производители рекомендуют чистить конвекторы дважды в год — до начала отопительного сезона и после него. Но правильнее наводить порядок в коробах пару раз в месяц.

Фото 4. Чистка встроенного конвектора: защитная решетка прибора поднимается, убирается пыль при помощи пылесоса.

Отключите электропитание и приостановите подачу теплоносителя.

Снимите декоративную решётку и электровентилятор, если он есть.

Осторожно приподнимите теплообменник и почистите короб и все детали пылесосом с узкой насадкой, что доступно — протрите влажной тряпкой из мягкого материала. Не забудьте вернуть на место защитную решётку — без неё запрещено эксплуатировать прибор

Не забудьте вернуть на место защитную решётку — без неё запрещено эксплуатировать прибор.

Где можно применить конструкцию?

Ранее внутрипольные радиаторы отопления устанавливались в местах с большой проходимостью. Например:

музеи, галереи;
офисы;
складские помещения и питомники;
коммерческие строения внушительной площади.

Сейчас такие отопительные приборы стали использовать в жилых помещения. Причина тому – воздух циркулирует интенсивнее, что снижает расходы на отопление и позволяет выдержать нужную температуру для комфортного проживания.

Если было принято решение монтировать внутрипольник в квартире, стоит помнить, что такая система не была предусмотрена проектом многоквартирного дома. Поэтому любые изменения в отопительной системе считаются перепланировкой, которая требует согласований.

Схема такова (по очерёдности):

Составление проект перепланировки (может сделать кадастровый инженер);
Рассмотрение плана членами межведомственной комиссии;
Получение разрешения;
Проведение работ по установке внутрипольного радиатора;
Приёмка оборудования в эксплуатацию.

В квартире

В квартире многоквартирного дома нельзя устанавливать любую модель радиатора. Подойдут только те варианты, что имеют рабочее давление от 16 атм (опрессовка 25 атм).

В данном случае отопление центральное, поэтому важно, чтобы отопительный прибор мог устоять перед гидравлическими ударами, скачкам давления, которые невозможно предугадать, и различными температурными показателями воды

В частном доме

Частная застройка считается оптимальным вариантом для внутрипольного радиатора. Отопление локальное, а значит, отсутствует риск затопить соседей снизу, давление небольшое.

Можно выбирать любые модели

Первое, на что стоит обращать внимание в данном случае – антикоррозийные показатели. Батареи и составляющие должны нейтрально реагировать на антифриз, залитый в систему

Предназначение

На самом деле, сфера применения газовых конвекторов очень широка, не имеется каких-то установленных рамок и предостережений. Этот метод используется для обогрева различного рода помещений. Процесс сгорания газа безопасен, и происходит в закрытой камере, продукты горения сбрасываются с помощью специальной вытяжки в стене. Теплота, выделяемая в результате горения газа, нагревает теплообменник. Далее происходит процесс конвекции. Нагретый воздух подымается вверх комнаты, а прохладный движется в сторону источника тепла. Активная конвекция способствует быстрому прогреву комнаты.

Такой метод отопления, по скорости набора необходимой температуры в комнате, обходит электрические прототипы, а тем более радиаторы водяной системы отопления. Такая особенность связана с большим показателем теплоотдачи от камеры сгорания. Самые распространённые варианты использования конвектора:

В качестве основного отопления в небольшом домике, при наличии одной или двух смежных комнат.
Альтернатива твёрдотопливным печам.
Для отопления небольших загородных домов, гаражных и подсобных помещений. Быстрый прогрев способствует более комфортному использованию в нежилых помещениях, при ненадобности можно выключить конвектор, а при необходимости он обеспечит быстрый набор необходимой температуры.
В дополнение к основной системе обогрева, где монтаж системы водяного отопления значительно затруднён. Например, на верандах, подвальные помещения, мансарды.
Тепличное хозяйство.

Использовать такой метод рационально для отопления небольшого дома, или отдельных комнат. Распространённая мощность этих устройств варьируется в пределах 2,5-6 кВт, этого хватает для обогрева комнаты площадью до 50 м2. Бывают промышленные варианты мощностью до 12 кВт.

Советы по эксплуатации

Использование встроенных в пол конвекторов для отопления помещений нельзя назвать оптимальным вариантом для любого помещения. Однако в некоторых ситуациях подобный подход к монтажу системы является чуть ли не единственным рациональным выходом. Использование конвекционного оборудования должно быть в полной мере оправдано эксплуатационными условиями и не являться самоцелью.

Обычные радиаторы отопления прогревают помещение за счет так называемого лучевого тепла. В итоге рядом с батареей может быть жарко, тогда как в дальнем углу комнаты будет прохладно. Конвекторы, монтируемые в полу, обеспечивают равномерное распределение нагреваемых потоков воздуха. При грамотном монтаже и правильной эксплуатации такие устройства способны создать максимальный температурный комфорт по сравнению с теплыми полами. В ситуации с последними иногда приходится сталкиваться с эффектом горячего пляжного песка, который в прохладном помещении будет не очень комфортным.

В процессе использования конвекционных встраиваемых устройств особое внимание следует уделять настройке. Важным моментом при этом будет низкая инерционность, обусловленная сравнительно небольшими объемами теплоносителя. Модели с принудительной циркуляцией, управляемые при помощи термостатов, успешно эксплуатируются в тандеме с автоматическими системами домашнего климат-контроля

Модели с принудительной циркуляцией, управляемые при помощи термостатов, успешно эксплуатируются в тандеме с автоматическими системами домашнего климат-контроля.

Еще одним важным моментом является частая уборка. Следует помнить, что пыль – это главный враг описываемой теплотехники. В процессе работы внутрипольных конвекторов она оседает на вентиляторах и разогретых теплообменниках, а затем подгорает и поднимается вверх потоками воздуха. В результате происходит снижение теплоотдачи. Чтобы избежать подобных неприятностей, необходимо:

контролировать температуру теплоносителя, которая не должна превышать показатели, рекомендованные инструкциями;
поддерживать чистоту в отапливаемом помещении (во время уборки декоративные решетки снимают и тщательно пылесосят).

На функциональность и производительность конвекционного оборудования влияют ошибки, допускаемые при его установке и дальнейшем использовании

Чтобы избежать подобных последствий, необходимо уделить внимание важным моментам

Максимальная эффективность возможна только при правильном выборе оборудования с учетом такого ключевого параметра, как теплоотдача. Данный показатель рассчитывается с учетом характеристик конвектора и особенностей эксплуатационных условий. К примеру, попытка использования конвектора, рассчитанного на 85°С при температуре теплоносителя 65°С будет неудачной.
Как показывает многолетняя практика, идеальным решением будет эксплуатация встроенных в пол устройств совместно с классическими радиаторами и системами теплых полов

Наиболее актуален такой подход при сильных морозах.
Особое внимание следует уделять качественному и своевременному обслуживанию оборудования. При интенсивной эксплуатации с учетом особенностей функционирования конвекторов требуется периодически тщательно удалять грязь и пыль.

Травмоопасность

И самое главное, абсолютно все внутрипольные конвекторы чрезвычайно травмоопасны.

Во-первых, о рамку этих обогревателей постоянно рвутся носки и колготки. А если вы ходите босиком, об них травмируются ноги.

Во-вторых, если наступить на решетку конвектора, она очень часто ломается и нога проваливается во внутрь. Все это может закончиться серьезными травмами ступней.

В-третьих, домашние животные, особенно маленькие собачки, постоянно ломают в этих решетках ноги.

Ну и последнее, самое неприятное, в узких щелях решетчатого радиатора могут получить серьезные травмы маленькие дети. Они ломают пальцы, сдирают кожу, застревают различными частями рук и ног.

Поэтому внутрипольные конвекторы – это очень плохое решение для отопления вашей квартиры. И если без них можно обойтись, именно так и нужно делать.

https://youtube.com/watch?v=lqJGl2B3OaE

Краткий перечень производителей

Для облегчения выбора мы предлагаем ознакомиться с наиболее известными производителями конвекторов, их товары имеют положительные отзывы многочисленных потребителей.

Наименование бренда	Технические параметры
Verano	Изготавливается в Польше, может быть с естественной или принудительной конвекцией. Толщина алюминиевых пластин радиатора 0,22 мм, короб стальной с цинко-магниевым покрытием. Диаметр магистральных медных трубок 15 мм, размеры корпуса от 100×50 мм до 200×100 мм. Комплектуется алюминиевыми, деревянными или стальными решетками из нержавейки.
Kermi	Могут быть с вентиляторами или без, глубина короба 18–35 см, ширина 9–20 см. Используется как дополнительное отопление помещения, устанавливается у входных дверей, витражных окон. Небольшая монтажная высота позволяет монтировать устройства на тонких межэтажных перекрытиях.
Mohlenhoff	Немецкие конвекторы внутрипольной установки. Могут иметь радиальные и тангенциальные вентиляторы, есть варианты электрического нагрева. Глубина 7–19 см, ширина 18–41 см. Широкая линейка моделей дает возможность увеличивать сферы использования оборудования. Максимальное давление 16 атм., рабочее 10 атм. Могут функционировать в одно- и двухтрубных системах отопления.
Jaga	Короб сделан из оцинкованной стали, ширина 14–42 см, глубина 6–19 см. Изготавливаются в Бельгии, небольшие размеры существенно расширяют сферы использования. Могут иметь естественную или принудительную вентиляцию теплообменника. Срок эксплуатации не менее 30 лет.
Kampmann	Устройства класса Hi-End, функционируют с принудительной или естественной вентиляцией. Изготавливаются в Германии, компания основана в 1972 году. Глубина 9–20 см, вентиляторы малошумные. Теплообменник имеет ребра из алюминия, может выдерживать температуру до +120°С.
Minib	Производятся в Чехии, имеют уменьшенную высоту (от 5 см), что позволяет устанавливать приборы на тонких половых основаниях. Короб изготовлен из нержавеющей стали. Имеют широкий выбор декоративных решеток.
Heatmann	Во время изготовления применяются самые современные технологии, за счет чего существенно увеличивается коэффициент полезного действия. Конвекторы изготавливаются в Германии, короб из окрашенной порошковыми красками оцинкованной стали. Ширина 10–42 см, глубина 8–20 см. Широкий спектр по размерам позволяет потребителям выбрать оптимальный вариант с учетом размеров помещения и конкретного места установки. Есть варианты с естественной и принудительной вентиляцией теплообменника.
Itermic	Устройства производства отечественной компании, корпус из оцинкованной стали, есть варианты с вентиляторами и без. Глубина 7–19 см, ширина 20–40 см. Трубки теплообменника медные, ламели алюминиевые. Толщина ламелей 0,5 мм, диаметр трубок 16 мм. Рассчитаны на рабочее давление 15 атм., прессовочное 25 атм. Есть ручное или автоматическое управление режимами функционирования.
Varmann	Имеют широкое распространение в Европе и нашей стране, корпус из оцинкованной стали, предусмотрены варианты электрического исполнения нагревателя. Могут работать как на нагрев, так и на охлаждение помещения с естественной или принудительной конвекцией. Глубина 9–20 см, ширина 14–37 см.
Polvax	Производитель – польская компания, могут иметь один или два теплообменника, что увеличивает показатели теплопроизводительности. Корпус из легированной листовой стали, глубина 7–34 см, ширина 18–38 см. Диаметр трубок 22 мм, температура теплоносителя до +90°С, рабочее давление 10 атм.

Каждая компании выпускает широкий спектр оборудования по техническим характеристикам, что дает возможность найти самый подходящий вариант конвектора с учетом максимального количества различных факторов.

Как правильно осуществлять подбор?

При покупке в первую очередь обращают внимание на мощность одной секции, чтобы рассчитать необходимое количество для обогрева определенной площади. Также следует брать во внимание тип радиатора с принудительной конвекцией и без нее.. Также следует учитывать такие факторы:

Также следует учитывать такие факторы:

Требуемое давление в системе отопления, чтобы вода хорошо циркулировала и относительно равномерно распределяла тепло по всем помещениям. Особенно это касается жилья в многоквартирных домах. Следует посмотреть давление воды в трубах, обеспечивающих ее подачу в вашу квартиру. С учетом этого определиться, достаточно ли будет такого напора или нет. Информацию об этом можно получить в ЖЭКе. И только убедившись, что давления достаточно, можно приступать к подбору определенной модели радиаторов отопления. Зачастую для отопления квартиры подходит радиатор, способный выдержать давление до 15 атмосфер.
Тип энергоносителя с определенными параметрами. Для этого вида радиаторов, устанавливаемых в частном доме, может быть использован любой тип теплоносителя. Это потому что владельцы самостоятельно осуществляют контроль за его состоянием и уровнем температуры

Для людей, проживающих в квартирах, тип энергоносителя имеет важное значение
По этой причине нужно особое внимание уделять конструкции и качеству прибора, который будет установлен в вашем жилище. Также необходимо брать во внимание уровень Ph жидкости, с которой может работать, встраиваемая в пол батарея, ее характеристики, температурный режим.
Размер труб, их количество (1 или 2).

Последние материалы из раздела “Товары для дома”

ТОП 10 электрических конвекторов для дома

Одним из самых распространенных отопительных приборов является конвектор, который работает за счет электроэнергии или газа. Такой …

ТОП 10 электрических котлов для частного дома

Электрический котел – одно из лучших решений для отопления загородного дома, если к поселку нельзя подвести газ. А такое, увы, случается …

Рейтинг лучших конвекторов для дома

Современный рынок приборов для отопления может похвастаться огромнейшим выбором устройств на любой вкус. У каждой модели есть ряд как …

Рейтинг лучших легких мотоблоков

Мотоблок – необходимый инструмент в любом деревенском хозяйстве. Современные устройства поражают многофункциональностью и …

ТОП 10 лучших электрообогревателей для дома

С наступлением холодов проблема отопления выходит на первый план. И если владельцы частных домов, как правило, имеют собственную …

ТОП 10 газовых конвекторов

Газовый конвектор – это отопительный прибор, который используют для отопления жилых и производственных помещений. Устройство …

Монтаж и подключение

Для примера предлагаем взять идеальный вариант, когда вначале проектируют и возводят помещение с учетом последующего оснащения конвекторами встроенного типа, а уже после их внедряют в пол. В противном случае вы не сможете обойтись без помощи специалистов.

Установка

Для начала следует подготовить в поверхности пола нишу

Но при этом важно учесть, что устройства смогут быть смонтированы не только в бетонном полу, но дальше в фальшполу – это подиум из древесины

Глубина ниши. Производители подобный устройств советуют делать ее на 1-2 см больше, чем высота конвектора. Это даст возможность выравнивать короб по уровню, а также стыковать его заподлицо с напольным. По длине и ширине он будет добавлять от 5 до 10 см от размера короба, чтобы была возможность закрепить его как можно лучше.

Расстояние от окна. Рекомендуется сделать отступ в 5-15 см для того, чтобы воздух мог свободно циркулировать. От стен (если они будут находиться рядом) расстояние должно быть от 15 до 20 см, чтобы прогретый воздух не шел на стены.
Шторы. Здесь уже производители решили уйти от ответа, потому что вы сами должны решить, как совместить данный декоративный элемент с конвектором. Стоит действовать логически – для начала установите систему отопления, а под нее можно будет подстроить штору таким образом, чтобы ничего не препятствовало циркуляции нагретого и холодного воздуха.
Тепловые потери и изоляция. Следует проследить, чтобы изоляционный материал обязательно был, так как в противном случае конвектор будет греть пол рядом, а не все помещение.

А теперь рассмотрим, как подключать систему.

Подключение

Если идет речь о водяном конвекторе, то тут существуют два способа установки:

Гибкое подключение – все делают на гибких шлангах. Такие куда проще убрать – вы сможете поднять теплообменник и убрать весь мусор и пыль во время уборки.
Жесткое подключение – делается посредством подающего клапана. Этот способ куда надежнее, но не такой удобный в эксплуатации.

Электрический конвектор встроенного типа подключают в сети в 220 В. Главное, чтобы все провода прокладывались заранее, и были спрятаны под полом. Снаружи класть категорически нельзя, а при этом сечение и материал провода должны обязательно соответствовать паспортным данным отопительного конвектора. Учтите, что подключение и монтажные работы стоит доверить специалистам.

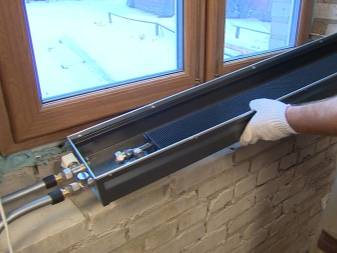

Монтаж

Большую часть конвекторов довольно просто установить в чистовую стяжку, так как его толщина обычно менее 11 см. Монтаж осуществляется на черновой пол в определенном месте с помощью специальных уголков и винтов.

Далее конструкцию выравнивают, используя уровень. Под конвектором следует обязательно проложить гидроизоляцию. Затем производится подключение к системе отопления по заранее составленной схеме с использованием соответствующих фитингов.

После этого фиксируется нужное давление на тройник, который присоединен к прямой трубе. Трубы, которые соединяют конвектор и систему отопления, расположены под стяжкой пола.

Следующим этапом становится армирование и выравнивание стяжки. Для этого конструкцию радиатора обязательно накрывают материалом, чтобы на нее не попал раствор. После полного высыхания стяжки наносится финишное покрытие, а на конвектор прикрепляется прочная декоративная решетка. Видео наглядно покажет и расскажет о всех этапах монтажа:

INC 240-90-1600

Фото:https://beru.ru

Внутрипольные конвекторы с естественной конвенцией SPL INSTYLE NC – эталонное решение для зданий с панорамным остеклением, витражами, для помещений со стеклянными дверьми , ведущими на балконы лоджии. Они предназначены для обогрева помещений, в которых использование отопительных приборов, перекрывающих остекление, является нежелательным.

Конвектор INC 240-90-1600

Достоинства:

автоматическая защита от перегрева
качественные детали из оцинкованной стали
высокая степень нагрева помещения
микропроцессорный регулятор температуры
возможность подключения к системе «умный дом»

Разновидности приборов

Этот обогревательный прибор, в соответствии со своим названием, построен на принципе естественной или принудительной циркуляции (конвекции) воздуха, нагревающегося при прохождении через теплообменник. Казалось бы – обычная схема, но необычность встраиваемых конвекторов кроется в их компоновочном исполнении.

Корпус

Собирается конвектора в длинном, от 1 до 2 метров, металлическом корпусе, имеющем вид короба или лотка. В зависимости от того, напольный это конвектор, или скрытая внутрипольная модель, корпус может быть различным.

Внешние, напольные приборы декорируются соответствующим образом, иногда даже «маскируясь» под удобные скамейки, имеют ножки или тумбы для установки в нужном месте.

Их удобство в том, что они практически не требуют проведения сложных монтажных работ – только скрытой подводки теплоносителя или электрокабеля.

Корпуса скрытых внутрипольных конвекторов отопления внешне не столь привлекательны – здесь ставка больше делается на прочность и повышенные антикоррозийные свойства.

Их углубляют в поверхность пола, делая выемки в фальшполу или же устанавливая предварительно, еще до заливки стяжки.

Располагают их таким образом, чтобы уровень уложенной на корпус штатной решетки приходился вровень с уровнем финишного покрытия пола.

Такие приборы могут иметь небольшие регулируемые опоры для выставления обогревателя при его монтаже по горизонтальному уровню на требуемую высоту.

Высота корпуса также может быть различной. Так, у внутрипольных скрытых моделей она может лежать в пределах от 50 до 150 мм.

Теплообменник

Внутри корпуса, примерно посередине его высоты и практически по всей длине размещен теплообменник.

Если это модель с подключением к водяному контуру, то он представляет собой медную или алюминиевую трубку (змеевик) с поперечными металлическими пластинами радиатора для повышения площади теплообмена.

Трубка с обоих концов оснащена резьбовой частью – фитингом для подключения к системе отопления дома посредством гибких шлангов, для которых в поверхности пола готовятся штробы.

Такая схема обогрева наиболее выгодна в плане экономичности – приборы можно подключать как к автономной, так и к централизованной системе отопления. Обычно это делают по параллельной схеме, тем самым обеспечивая равенство температур на каждом конвекторе.

У электрических конвекторов встраиваемых в пол – это ТЭН, также оснащенный эффективным пластинчатым радиатором.

Материал пластин такой же – медь или алюминий, или их сплавы – металлы, оптимально подходящие для теплообмена в силу своей высокой теплопроводности.

В плане монтажа с ними попроще – требуется только подводка кабеля.

Кроме того есть у них и еще одно преимущество – возможность быстрой и точной регулировки температуры, подключения к системам автоматического поддержания нужного микроклимата.

Недостаток – значительные затраты на оплату счетов за электроэнергию. В этом плане они значительно проигрывают водяным

Решетка

Сверху, конвектор отопления в пол, забран решеткой. Исполняться она может из различных материалов – металл, полимеры, ценные породы древесины.

Ее внешний вид можно подобрать в соответствии с общим стилем оформления помещения. Решетка не препятствует перемещению людей по полу, и в то же время хорошо пропускает циркулирующий воздух.

Дополнительные опции

Многие конвекторы, для повышения эффективности работы, оснащены системой принудительной циркуляции, которая, по сути, представляет собой встроенный один или даже несколько вентиляторов, питающихся переменным или постоянным током.

И водяные, и электрические конвекторы для пола могут комплектоваться датчиками-термостатами, для предварительной установки уровня требуемого нагрева помещения.

Особую разновидность конвекторов представляют фанкойлы.

Это комплексная система, обеспечивающая и вентиляцию с кондиционированием, и обогрев помещения. Они могут быть четырехтрубными, подключаться сразу и к системе отопления, и к охладителю рабочей жидкости – чиллеру.

Более простые модели – двухтрубные, одноконтурные, сезонное переключение которых потребует вмешательства мастера. Все системы файнкойлов оснащаются вентиляторами для обеспечения принудительной циркуляции воздушного потока.

Топ-1. Techno Usual KVZ 200-85-2000

Рейтинг (2020): 4.78

Учтено 35 отзывов с ресурсов: Яндекс.Маркет, Vseinstrumenti, 220-Volt

Номинация
Лучшее соотношение цены и качества
Водяной внутрипольный конвектор Techno Usual совмещает современный дизайн, качественные материалы и приемлемую цену. Производитель дает гарантию до 15 лет на комплектующие, ручаясь за их долговечность.
Характеристики
- Средняя цена, руб.: 10 941
- Страна: Россия
- Тип: водяной
- Мощность, кВт: 0.710
- Отапливаемая площадь, кв. м.: 7
- Размеры, ДхШхВ, мм: 2000x200x85
- Рабочее давление, атм.: 16
- Комплектация: без вентилятора, без решетки

Techno Usual KVZ легко подключается как к автономной, так и к централизованной водяной системе отопления. Прибор с естественным типом конвекции, полностью готов к монтажу, работает бесшумно и точно поддерживает температурный режим. Выполнен качественно, из добротных материалов: нержавеющей стали толщиной 1,2 мм, цельногнутой медной трубы, анодированного алюминия или дерева. Окантовочный профиль имеет U- и F-образный профиль на выбор под любой тип пола. Поставляется без решетки, вентилятора и автоматики, при необходимости их можно дозаказать, так же как и цвет решетки по шкале RAL. Возможно также исполнение модели WD со сливным патрубком для влажных помещений.

Плюсы и минусы

Современный дизайн
Долговечные материалы
Простой монтаж
Качественное поддержание температуры
До 15 лет гарантии на комплектующие

Невысокая мощность
В комплекте нет решетки

Сравнение характеристик Топ-3 участников

Techno Usual KVZ 200-85-2000	Kermi Ascotherm eco KRN81	Mohlenhoff ESK 180-110-4000
Средняя цена, руб.: 10 941	Средняя цена, руб.: 53 087 руб.	Средняя цена, руб.: 53 087 руб.
Страна: Россия	Страна: Германия	Страна: Германия
Тип: водяной	Тип: водяной	Тип: водяной
Мощность, кВт: 0.710	Мощность, кВт: 2	Мощность, кВт: 2
Отапливаемая площадь, кв. м.: 7	Отапливаемая площадь, кв. м.: 20	Отапливаемая площадь, кв. м.: 20
Размеры, ДхШхВ, мм: 2000x200x85	Размеры, ДхШхВ, мм: 1250х185х110	Размеры, ДхШхВ, мм: 1250х185х110
Рабочее давление, атм.: 16	Рабочее давление: 6 бар	Рабочее давление: 6 бар
Комплектация: без вентилятора, без решетки	Комплектация: с вентилятором, с решеткой	Комплектация: с вентилятором, с решеткой

Устройство и принцип действия

Панорамные окна стали относительной новинкой на строительном рынке. Они присутствовали и раньше, но сегодня размах их использования принял весьма солидные масштабы. Панорамные окна задействуются в жилых помещениях, в зданиях кинотеатров и выставочных комплексов, а также в зданиях магазинов и торговых центров. То есть они встречаются практически везде, радуя отличным обзором и хорошим внешним видом.

Батареи отопления принято устанавливать прямо под окнами. Здесь они обеспечивают надежную защиту от идущего от оконных проемов холода. Для этого тут создаются внутрипольные ниши, куда и утапливаются батареи. В случае с панорамными окнами все сложнее, так как они требуют применения нестандартных решений, чтобы не загораживать обзор. Некоторым людям на это откровенно плевать, поэтому они устанавливают под панорамными окнами стандартные батареи. Но такой подход нельзя назвать оптимальным.

Согласитесь, что даже красивый радиатор отопления, установленный перед панорамными окнами, портит впечатление от них.

Выходом из ситуации являются напольные батареи отопления. Они обладают минимальной высотой и хорошо подходят для монтажа под панорамными окнами. Но что делать тем, кого не устраивают и такие батареи? Им на помощь приходят внутрипольные конвекторы, монтируемые прямо в полы. Для этого здесь подготавливаются специальные ниши, к которым подходят трубы отопительной системы.

Как устроены внутрипольные конвекторы отопления? Их конструкцию составляют несколько основных элементов:

тонкие металлические корпуса – в них располагаются внутренности;
трубы, по которым протекает теплоноситель (медные или стальные);
рассеивающая решетка из пластин, нагревающая воздух (стальная или алюминиевая);
декоративная решетка – через нее забирается холодный воздух и выпускается нагретый.

Все это богатство упрятано под напольное покрытие, поэтому сверху мы видим только декоративную решетку.

Тщательный подбор цвета декоративной решетки под цвет напольного покрытия позволит полностью замаскировать отопительную систему и сделать ее абсолютно невидимой. В некоторых случаях потребители приветствуют более контрастные решения.

Воздух, нагреваясь внутрипольным обогревателем, стремится вверх. Его место заполняет холодный воздух, который так же нагревается.

Внутрипольные водяные конвекторы отопления работают по принципу конвекции. Они нагревают воздух, который становится более легким и идет вверх. На место горячего воздуха поступают холодные воздушные массы. В результате практически весь воздух проходит через обогреватель и становится теплым – в помещении создается вполне комфортная атмосфера.

Если в обычных напольных моделях холодный, а поэтому и более тяжелый воздух забирается снизу, то во внутрипольных конвекторах он забирается сверху, со стороны окна. Нагретые воздушные массы выбрасываются тоже сверху, но со стороны помещения. Тем самым достигается круговорот воздушных масс, а в помещениях становится довольно тепло. Для более быстрого нагрева данные обогреватели могут дополняться вентиляторами, создающими принудительную конвекцию.

Особенности

Как следует из названия, внутрипольные отопители располагаются внутри пола или перекрытия. Такое расположение позволяет размещать отопитель возле окон, независимо от их высоты. Кроме того, подобные обогреватели нередко размещают у входной двери, создавая надежную воздушную завесу. Она не дает холодному воздуху попасть внутрь помещения и не выпускает из него теплый воздух.

В остальном, это типичный конвектор, который отличает только необычность установки и габариты. Принцип действия отопителя остаётся тем же: прохладный воздух опускается вниз и нагревается там конвекционным элементом. После этого, теплый воздух поднимается к потолку, где охлаждается и все повторяется вновь. На этом же принципе работают и настенные конвекционные отопители. Отопление такого типа может иметь две разновидности:

С естественной циркуляцией воздушных масс. В этом случае воздух двигается вниз и вверх исключительно за счет законов физики.
С принудительной циркуляцией. В таких приборах за движение воздуха отвечает встроенный вентилятор, увеличивающий эффективность обогрева.

Стоит отметить, что наличие дополнительного компонента в виде вентилятора не увеличивает, а наоборот – уменьшает размеры прибора. Дело в том, что для создания достаточной конвекционной тяги воздуха необходимо достаточно много свободного пространства под обогревающим элементом, а в случае с вентилятором воздух движется за счет его работы и дополнительное пространство не нужно. Однако, даже в этом случае габариты прибора остаются весьма внушительными.

6 недостатков внутрипольного конвектора отопления.
