Водяной насос для отопления: виды, технические характеристики и правила выбора

Нужен ли дополнительный насос для двухконтурного котла Навьен

После монтажа конденсационного двухконтурного котла многие пользователи рассматривают возможность установки дополнительного насоса в систему отопления загородного дома. Необходимость в использовании дополнительного подкачивающего прибора объясняется неравномерностью прогрева жилых помещений двухэтажного дома при достаточной мощности котельного оборудования.

Совет! Если перепады температуры теплоносителя на подающем и обратном трубопроводе превышают 20 градусов необходимо переключить циркуляционный насос на повышенную скорость или избавиться от воздушных пробок.

Установка ещё одного насоса необходима в таких случаях:

  1. При монтаже отопления частного дома с дополнительным контуром, или в случае, когда протяжность труб больше 80 метров.
  2. Для равномерной подачи теплоносителя по отопительной системе.

В установке дополнительного насоса нет надобности, если отопление сбалансировано при помощи специальных клапанов. Поэтому перед покупкой подкачивающего оборудования спустите воздух с радиаторов отопления и долейте воды, проверьте контур на подтечки при  помощи ручного опрессовочного насоса. Если после проведения таких процедур автономное отопление частного дома будет работать нормально, то ещё один насос не понадобится.

Зачем нужна гидрострелка

Если в отопительной системе дачи или коттеджа будет установлено несколько насосов, в контур в обязательном порядке включают гидроразделитель или гидрострелку. Указанный прибор может эксплуатироваться вместе с одноконтурным дизельным котлом или твердотопливным агрегатом. В последнем случае устройство регулирует подачу теплоносителя в разных фазах (воспламенение топлива, фаза горения и затухание). Установка гидрострелки позволяет сбалансировать работу отопительной системы. Главными задачами гидроразделителя являются:

  • Автоматическое удаление скопившегося воздуха;
  • Улавливание грязи из потоков теплоносителя.

Важно! Гидрострелка в отоплении позволяет сбалансировать работу системы, защищает её от завоздушивания, предотвращает скопление грязи в трубопроводах. Подобный прибор должен устанавливаться в обязательном порядке при наличии нескольких повысительных агрегатов

Нюансы установки

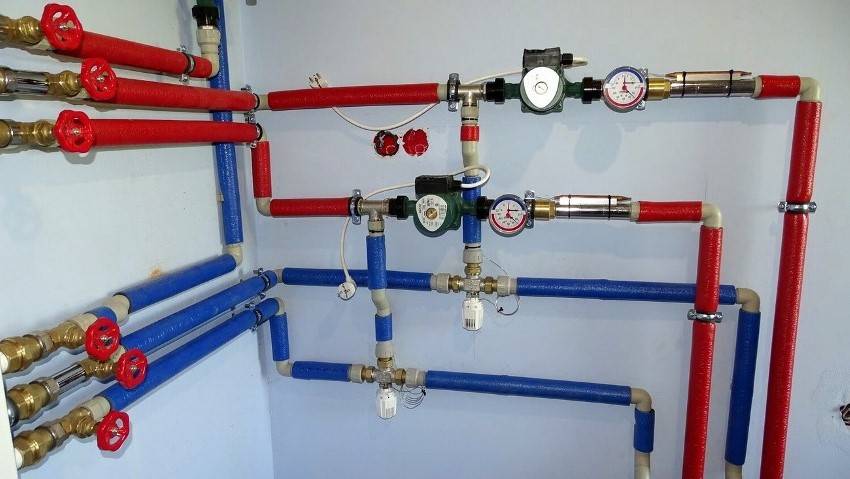

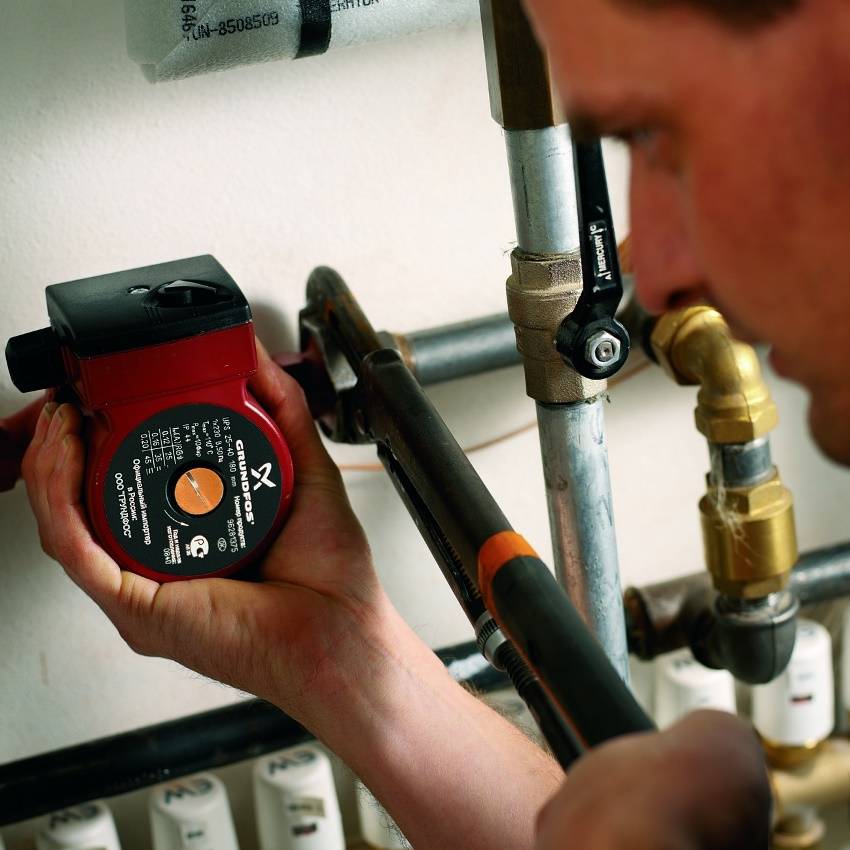

При монтаже отопления под ключ мастер сантехник устанавливает циркуляционный насос с мокрым ротором. Такой прибор не создаёт много шума, его ротор вращается без смазки. В качестве охладителя и смазочного материала здесь используется теплоноситель. При монтаже подкачивающего оборудования нужно учесть такие нюансы:

  1. Вал прибора, нагнетающего давление, располагают горизонтально по отношению к плоскости пола.
  2. Проводите монтаж таким образом, чтоб направление воды совпадало со стрелкой на корпусе устройства.
  3. Устанавливайте прибор клеммной коробкой кверху, что предотвратит попадание воды на электронику.

Важно! Эксперты рекомендуют устанавливать насос на обратном трубопроводе отопительной системы одноэтажного или многоэтажного жилого дома. Несмотря на то, что подобное оборудование рассчитано на работу в горячей воде с температурой до 110 градусов, более тёплая жидкость на обратном трубопроводе только продлит срок эксплуатации

Монтаж агрегата проводится только после слива воды с системы

При отключении электроэнергии насос не сможет перекачивать теплоноситель, поэтому его подключают через байпас, перед входящим патрубком устанавливают сетчатый фильтр для предотвращения попадания накипи и мусора на крыльчатку. Кроме этого на входе и выходе прибора предусматривают запорную арматуру для возможной замены и ремонта прибора

Монтаж агрегата проводится только после слива воды с системы. При отключении электроэнергии насос не сможет перекачивать теплоноситель, поэтому его подключают через байпас, перед входящим патрубком устанавливают сетчатый фильтр для предотвращения попадания накипи и мусора на крыльчатку. Кроме этого на входе и выходе прибора предусматривают запорную арматуру для возможной замены и ремонта прибора.

Как мы видим, установка циркуляционного насоса требует определённых навыков, поэтому монтаж указанного оборудования должен проводить профессионал. Для заказа услуги можете оставить заявку на сайте или позвонить по номеру +7 (926)966-78-68

Применение циркуляционных насосов в отоплении дома

Поскольку выше уже были упомянуты некоторые особенности эксплуатации циркуляционных насосов для воды в различных схемах отопления, следует подробнее коснуться главных черт их организации. Стоит отметить, что в любом случае нагнетатель ставится на трубе обратной подачи, если домашнее отопление подразумевает подъем жидкости на второй этаж — там устанавливается еще один экземпляр нагнетателя.

Закрытая система

Самая главная черта закрытой системы отопления — герметизация. Здесь:

  • теплоноситель никак не соприкасается с воздухом в помещении;
  • внутри герметичной системы трубопроводов давление выше атмосферного;
  • расширительный бак построен по схеме гидрокомпенсатора, с мембраной и областью воздуха, создающего обратное давление и компенсирующая расширение теплоносителя при нагревании.

Достоинств у закрытой системы отопления множество. Это и возможность провести обессоливание теплоносителя для нулевого осадка и накипи на теплообменнике котла, и заливка антифриза для предотвращения замерзания, и возможность использовать для передачи тепла широкий ряд составов и веществ, начиная от водно-спиртового раствора, заканчивая машинным маслом.

Схема закрытой системы отопления с насосом однотрубного и двухтрубного типа выглядит следующим образом:

При установке гаек Маевского на радиаторах отопления улучшается настройка контура, не нужна отдельная система выпуска воздуха и предохранители перед циркуляционным насосом.

Открытая система отопления

Внешние характеристики открытой системы похожи на закрытую: те же трубопроводы, радиаторы отопления, расширительный бак. Но есть кардинальные отличия в механике работы.

  1. Основная движущая сила теплоносителя — гравитационная. Нагретая вода поднимается вверх по разгонной трубе, для увеличения циркуляции ее рекомендуют делать как можно длиннее.
  2. Трубы подачи и обратки располагают под наклоном.
  3. Расширительный бак — открытого типа. В нем теплоноситель соприкасается с воздухом.
  4. Давление внутри открытой системы отопления равно атмосферному.
  5. Циркуляционный насос, установленный на обратке подачи, выполняет роль усилителя циркуляции. Его задача состоит также в компенсации недостатков системы трубопроводов: излишнего гидравлического сопротивления из-за избыточных стыков и поворотом, нарушение углов наклона и прочего.

Открытая система отопления требует обслуживания, в частности, постоянном доливе теплоносителя для компенсации испарения из открытого бака. Также в сети трубопроводов и радиаторов постоянно идут процессы коррозии, из-за чего вода насыщается абразивными частицами, и рекомендуется устанавливать циркуляционный насос с сухим ротором.

Схема открытой системы отопления выглядит следующим образом:

Открытую систему отопления при правильных углах наклона и достаточной высоте разгонной трубы можно эксплуатировать и при отключении электропитания (прекращении работы циркуляционного насоса). Для этого в структуре трубопроводов делают байпас. Схема отопления выглядит так:

При прекращении подачи электричества достаточно открыть кран на обводной петле байпаса, чтобы система продолжила работу на гравитационной схеме циркуляции. Данный блок также делает более простым начальный запуск отопления.

Система теплый пол

В системе теплого пола правильный расчет циркуляционного насоса и выбор надежной модели — гарантия стабильной работы системы. Без принудительного нагнетания воды такая структура просто не может работать. Принцип установки насоса следующий:

  • на входной патрубок подается горячая вода из котла, которая через блок смесителя перемешивается с обраткой теплого пола;
  • подающий коллектор для теплого пола присоединяется к выходному патрубку насоса.

Распределительно-регулирующий узел теплого пола выглядит следующим образом:

Система работает по следующему принципу.

  1. На входе насоса устанавливается основной терморегулятор, управляющий смесительным узлом. Он может получать данные из внешнего источника, например, выносных датчиков в комнате.
  2. В подающий коллектор приходит горячая вода установленной температуры и расходится по сети теплого пола.
  3. Пришедшая обратка имеет более низкую температуру, чем подача из котла.
  4. Терморегулятор с помощью узла смесителя меняет пропорции горячего потока котла и остывшей обратки.
  5. Через насос подается вода установленной температуры на входной распределительный коллектор теплого пола.

3 Установка циркуляционного двигателя

Но есть и исключения. Когда установлен расширительный бачок открытого типа или мембранный на трубе подачи теплоносителя, то монтировать насос можно на любом участке трубы «обратки».

Эти данные вовсе не нужно принимать как правило. Позиция на трубе обратки рекомендуемая. Считается, что оборудование будет служить более длительное время, работая с охлаждённой водой, нежели на выходе с горячей.

С другой стороны, современные высокотемпературные насосы (до 110 градусов) могут устанавливаться и на трубе подачи, но параметры всей системы должны быть точно сбалансированы и настроены. Связано это с особенностями самой конструкции. Если мотор установлен за котлом, то в сильные морозы на максимальной мощности теплоноситель может вскипеть, поскольку такое оборудование разрежает жидкость. Возникновение подобной ситуации может привести к поломке системы в целом.

В связи с этим, если насос монтируется на трубе подачи, то нужно это делать подальше от котла, но до первого разветвления радиатора.

В больших системах отопления иногда есть две группы труб подачи, которые расходятся в противоположном направлении. В этом случае лучше устанавливать два циркуляционных насоса на каждое направление перед разветвлениями к первому радиатору.

Таким образом, определённых общих рекомендаций по установке мотора нет. Нужно подходить к каждому случаю индивидуально.

Выбрать и подключить циркуляционный двигатель для отопления частного дома или квартиры несложно

Главное, обращать внимание при этом на ключевые факторы, такие как производитель, тип насоса, мощность, производительность и другие данные

Подсоединить его уже к системе отопления несложно, схема довольно простая. Если оборудование сломается, поменять мотор тоже не окажется трудной задачей.

Циркуляционные насосы для отопления Grundfos

Насосы от этого бренда являются самыми востребованными на современном рынке отопительного оборудования. В зависимости от возможностей управления и конструктивных особенностей, все изделия Грундфос подразделяются на:

  • нерегулируемые (серия UPS);
  • регулируемые (серия ALPHA).

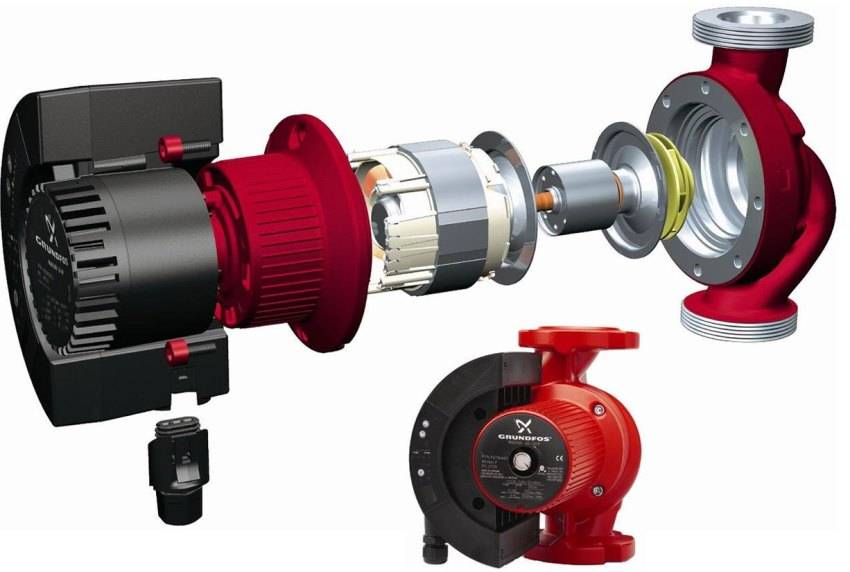

Циркуляционный насос Grundfos в разобранном виде

Модели серии «UPS» являются самыми востребованными среди отечественных потребителей. Эксплуатационная сфера подобных устройств – открытая или закрытая автономная отопительная коммуникация частного дома.

Популярность циркуляционных насосов Грундфос обуславливается еще и тем, что они отличаются доступной стоимостью и высоким качеством. Сегодня они выпускаются в следующих странах: Германия, Дания, Китай.

  • UPS 25-40/60/80;
  • UPS 32-40/60/80.

Технические характеристики водяных насосов ( в зависимости от модели) позволяют поднять высоту рабочей среды на 4, 6 или 8 м

Цифры, которые указываются в названии модели, обозначают его монтажные характеристики. Первое число обозначает показатель сечения накидных гаек насоса, которые выполняются в большинстве случаев из чугунного материала. В некоторых случаях встречаются гайки с диаметром 40 мм, однако, чаще всего используются изделия с показателями сечения 25 и 32 мм.

Второе число соответствует высоте. В зависимости от разновидности устройства, высота столба рабочей среды может составлять 4, 6 или 8 м.

Статья по теме:

Эти цифры помогут ответить на вопрос, возникающий у многих хозяев частных домов: как подобрать циркуляционный насос для отопления. Поэтому игнорировать их ни в коем случае нельзя. Цена циркуляционных насосов «Грундфос UPS» колеблется в пределах от 4 000 до 40 000 рублей, в зависимости от модели и технической оснастки.

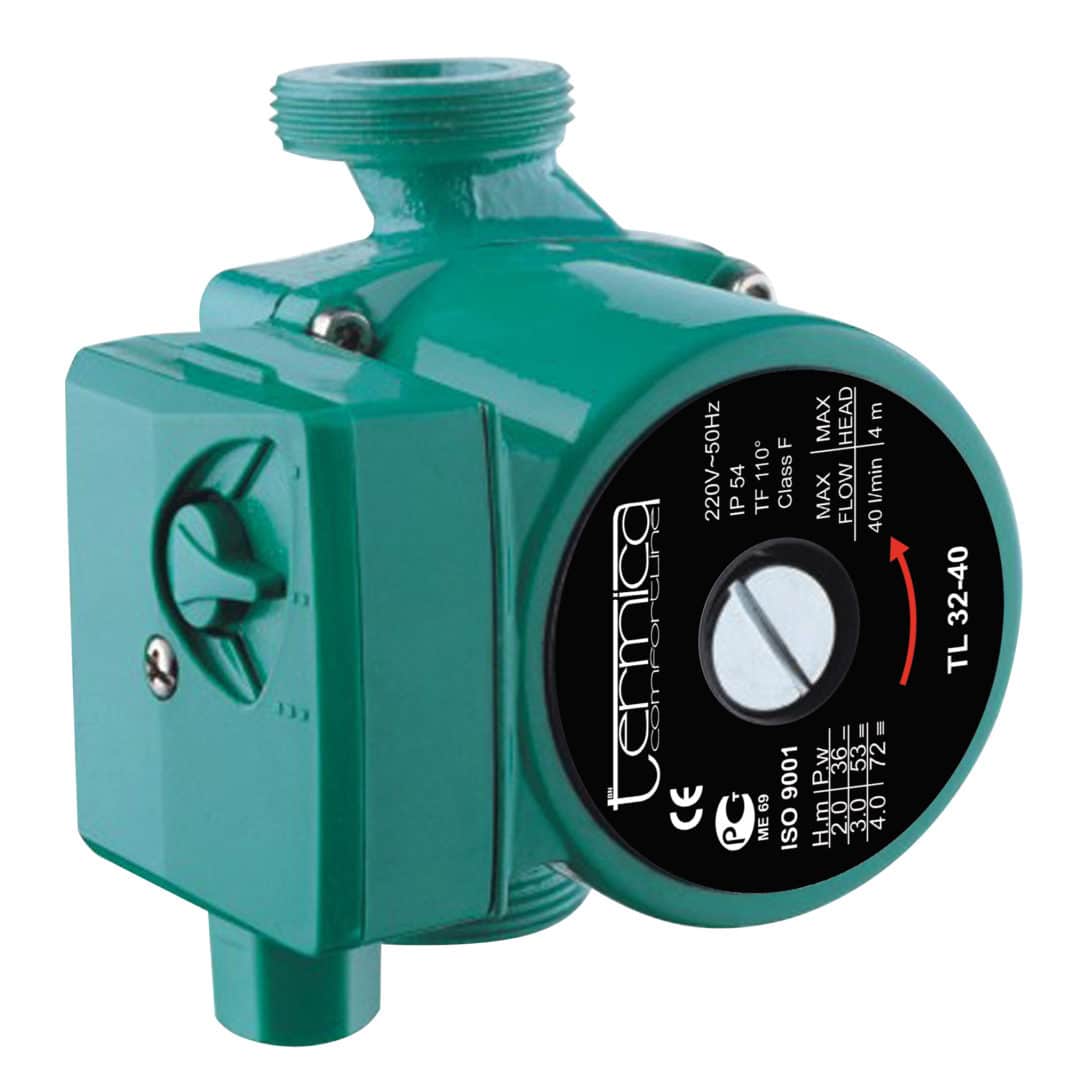

На корпусе насоса нанесена маркировка обозначающая его монтажные характеристики

Какой лучше купить циркуляционный насос для отопления частного дома: серия ALPHA

Регулируемая линейка насосов от компании «Грундфос» представлена тремя основными моделями, которые относятся к одной серии (ALPHA). Рассмотрим разновидности этих устройств, в зависимости от функциональных возможностей:

  • ALPHA2 L;
  • ALPHA2;
  • ALPHA3.

ALPHA2 L. Насосы Grundfos для отопления этой серии отличаются ограниченным функционалом и имеют 7 режимов работы. Стоит сказать, что ALPHA2 L можно использовать в таких отопительных конструкциях, как теплый пол. Он включает в себя систему, которая позволяет регулировать напор теплоносителя в коммуникации. Удаление воздуха из циркуляционного насоса ALPHA2 L производится посредством «выталкивания», что отличает его от приборов серии UPS. Подбор необходимого режима осуществляется довольно просто – нажатием кнопки на блоке управления.

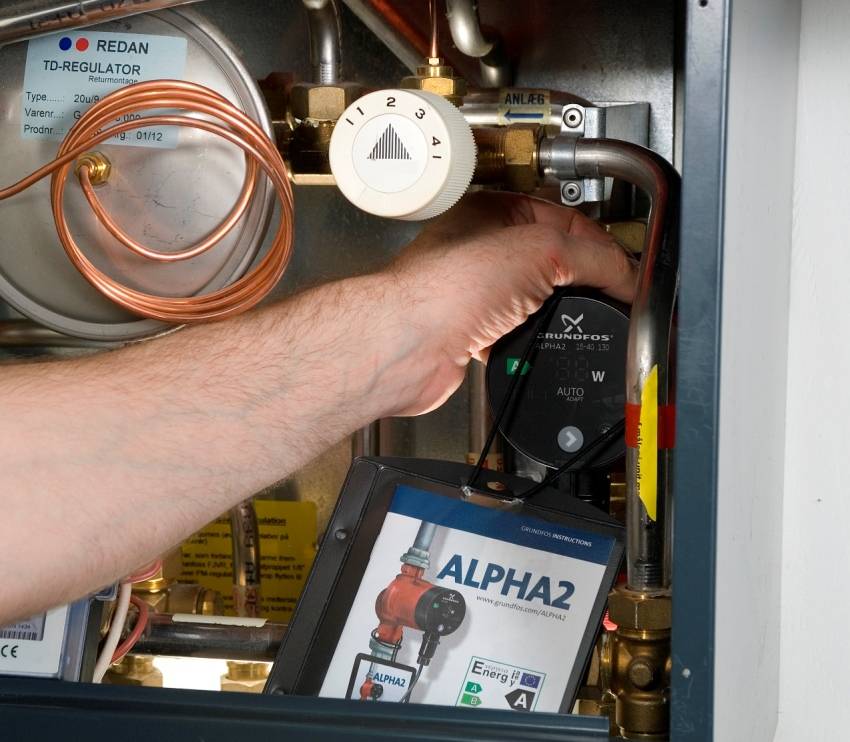

Модель циркуляционного насоса ALPHA2 совместима с большинством современных твердотопливных котлов

ALPHA2. Насосы этого типа имеют 9 режимов работы и являются более универсальными, с эксплуатационной точки зрения. А также стоит сказать, что такие устройства включают в себя две дополнительные функции, которые позволяют настраивать устройство, в зависимости от сезона и времени суток. Благодаря этому появляется возможность дополнительной экономии финансов. Насосы ALPHA2 совместимы практически со всеми современными твердотопливными котлами.

Отдельно стоит сказать о том, что циркуляционный насос для отопления Грундфос ALPHA2 имеет еще один режим, который называется AUTOADAPT. Он позволяет автоматически изменять параметры работы прибора, в зависимости от смены времени года. Таким образом, давление в системе регулируется за счет сложного вычислительного процесса, происходящего непрерывно.

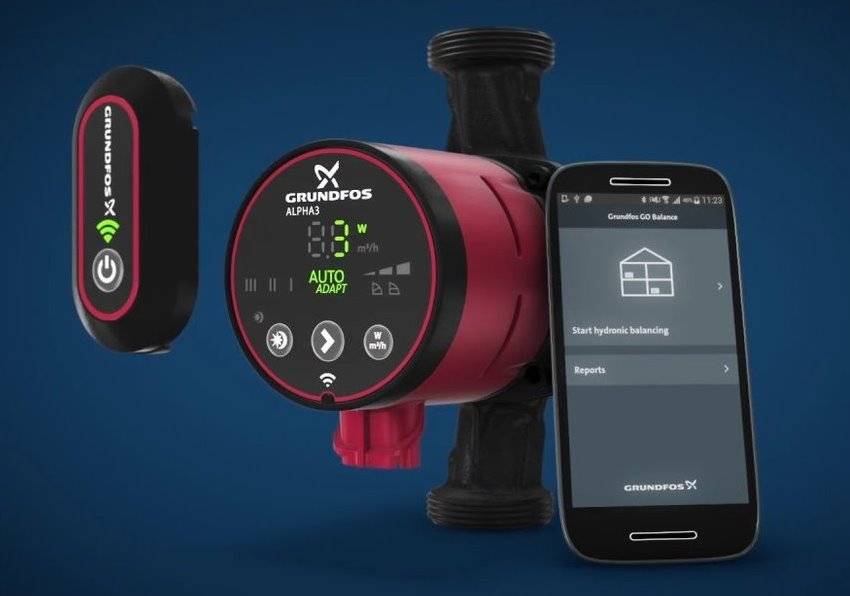

Модель насоса ALPHA3 оснащается специальным блоком, который позволяет передавать данные о работе циркуляционного устройства на смартфон

ALPHA3. Это устройство является усовершенствованной моделью предыдущего циркуляционного насоса. Основное отличие ALPHA3 от ALPHA2 заключается в том, что хозяева могут самостоятельно корректировать показатель давления в отопительной коммуникации.

При подборе насоса Грундфос рекомендуется обратить внимание на то, что модель ALPHA3 оснащается специальным блоком, который называется ALPHA Reader. Этот прибор позволяет передавать данные о работе циркуляционного устройства на смартфон

Для использования подобной функции потребуется загрузить на ваше мобильное устройство специальную программу (GRUNDFOS Go Balance).

Поверхностные насосы

Поверхностные насосы устанавливаются на суше и могут поднимать воду из неглубокого колодца, речки или озера. Собственная высота всасывания у таких насосов не превышает 7-8 м. Однако их можно использовать и для подъема воды с больших глубин, если оснастить агрегат внешним эжектором — специальным устройством, которое надевают на конец всасывающего шланга и опускают в воду вместе с ним. Во время работы насоса часть поднятой жидкости по дополнительному каналу поступает обратно в эжектор, тем самым повышая давление на входе. Благодаря этому вода дополнительно подталкивается снизу. Но у такой системы есть и недостатки: по мере заглубления ее производительность уменьшается, а потребляемая мощность и сложность конструкции, наоборот, увеличиваются. Это приводит к тому, что при глубине более 25 м цена поверхностного насоса с эжектором достигает цены скважинного.

Поверхностный насос для полива сада

Поверхностные насосы, предназначенные для забора воды из источника, называют самовсасывающими (бывают еще так называемые насосы с нормальным всасыванием, которые используют для повышения давления внутри водопровода). Самовсасывающие насосы перед запуском необходимо заполнять водой. Для этого предусмотрено специальное отверстие с пробкой.

Садовые поверхностные насосы с электрическим приводом обычно конструктивно просты, а значит, недороги. Их используют для перекачивания воды как для питья, так и для различных хозяйственных нужд. Недостаток таких насосов заключается в том, что они не могут работать в автономном режиме. Их нужно включать и выключать вручную. А кроме того, приходится постоянно контролировать давление в системе (например, если поливочный шланг будет передавлен, вода перестанет по нему проходить).

Автоматические поверхностные насосы с электроприводом изначально оснащены необходимой автоматикой, которая выключает их, если давление в системе достигло заданного значения. При перегибе шланга и остановке водотока такой насос отключается автоматически, предотвращая перегрузку двигателя. Когда помеха будет устранена и давление в системе упадет, автоматика снова включит агрегат. Автоматический насос, используемый для водоснабжения дома, реагирует на положение водопроводного крана. Как только кран будет открыт, насос сразу начнет работать и автоматически выключится, когда кран закроют. Таким образом достигается бесперебойное водоснабжение в любом необходимом объеме.

Насосная станция

Насосные станции обеспечивают бесперебойное водоснабжение в небольшом объеме. Они состоят из простого садового насоса, реле давления и гидроаккумулятора емкостью не менее 20 л.

Гидроаккумулятор

Гидроаккумулятор представляет собой герметичный баллон, внутренняя полость которого разделена резиновой диафрагмой на два отсека. В один из них закачивают воздух, а в другой отсек насос закачивает воду, сжимая тем самым камеру с воздухом и создавая в баке избыточное давление. Когда давление воды в системе достигает заданного значения, реле выключает насос.

Как только где-то открывают водопроводный кран, сжатый воздух начинает выталкивать воду из емкости. Ну а если давление воды падает ниже определенной отметки, реле снова включает насос. Таким образом, в гидроаккумуляторе всегда будет некоторый запас воды, и насос прослужит дольше, так как уменьшится частота его включений и выключений.

Автоматика удорожает стоимость системы, но делаетее более долговечной и экономичной в эксплуатации

Видео руководство

Выбираем подходящее место для врезки

При выборе места для установки необходимо наперед подумать о том, как будет в дальнейшем проходить техническое обслуживание

Более того, есть некоторые другие нюансы, которые нужно принимать во внимание

Так, некогда мокрое оборудование устанавливалось преимущественно на обратку. Действительно, холодная вода, омывающая все детали насоса, должна была существенно продлить сроки эксплуатации. Но детали современных моделей изготавливают из таких материалов, которые не боятся высокой температуры, так что их можно ставить и на подающем направлении.

Дабы максимально повысить давление в системе, водяной насос для отопления лучше установить недалеко от расширительного бака.

Обратите внимание! При системе «теплого пола» насос нужно устанавливать на подачу – это избавит вас от главного врага – образования воздушных пробок

Расчет рабочего давления в контуре

Хорошее и не очень о насосах для систем отопления.

Смотрите это видео на YouTube

Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:

P = (R x L + Z) / p x q, где:

  1. P – величина давления;
  2. R – сопротивление потоку для прямых участков трубопровода;
  3. L – общая  длина
  4. Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
  5. р – величина плотности теплоносителя при рабочей температуре;
  6. q – значение ускорения свободного падения.

При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:

P = R x L x ZF, где

R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;

L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;

ZF – коэффициент увеличения, зависящий от следующих показателей:

  • для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
  • при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.

Насос отопления. Устанавливаем правильно

Смотрите это видео на YouTube

Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.

Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.

Таблица для эмпирического подбора насоса

Таблица 1.

Отапливаемая площадь (м2)Производительность (м3/час)Марки
80 – 240От 0,5 до 2,525 – 40
100 – 265Та же32 – 40
140 – 270От 0,5 до 2,725 – 60
165 – 310Та же32 – 60

Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.

Как выбрать циркуляционный насос

Смотрите это видео на YouTube

Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.

Основные производители

Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.

Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.

Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя  центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.

Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.

Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.

Линейка продукции UPS может работать с применением 3-х режимов производительности.

Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.

Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.

Заключение

Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.

Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!

Циркуляционные насосы для отопления Grundfos

Насосы от этого бренда являются самыми востребованными на современном рынке отопительного оборудования. В зависимости от возможностей управления и конструктивных особенностей, все изделия Грундфос подразделяются на:

  • нерегулируемые (серия UPS);
  • регулируемые (серия ALPHA).

Циркуляционный насос Grundfos в разобранном виде

Модели серии «UPS» являются самыми востребованными среди отечественных потребителей. Эксплуатационная сфера подобных устройств – открытая или закрытая автономная отопительная коммуникация частного дома.

Полезная информация! В некоторых случаях насосы «Грундфос UPS» применяются в условиях небольших производственных помещений.

Популярность циркуляционных насосов Грундфос обуславливается еще и тем, что они отличаются доступной стоимостью и высоким качеством. Сегодня они выпускаются в следующих странах: Германия, Дания, Китай.

  • UPS 25-40/60/80;
  • UPS 32-40/60/80.

Технические характеристики водяных насосов ( в зависимости от модели) позволяют поднять высоту рабочей среды на 4, 6 или 8 м

Цифры, которые указываются в названии модели, обозначают его монтажные характеристики. Первое число обозначает показатель сечения накидных гаек насоса, которые выполняются в большинстве случаев из чугунного материала. В некоторых случаях встречаются гайки с диаметром 40 мм, однако, чаще всего используются изделия с показателями сечения 25 и 32 мм.

Второе число соответствует высоте. В зависимости от разновидности устройства, высота столба рабочей среды может составлять 4, 6 или 8 м.

Эти цифры помогут ответить на вопрос, возникающий у многих хозяев частных домов: как подобрать циркуляционный насос для отопления. Поэтому игнорировать их ни в коем случае нельзя. Цена циркуляционных насосов «Грундфос UPS» колеблется в пределах от 4 000 до 40 000 рублей, в зависимости от модели и технической оснастки.

На корпусе насоса нанесена маркировка обозначающая его монтажные характеристики

Какой лучше купить циркуляционный насос для отопления частного дома: серия ALPHA

Регулируемая линейка насосов от компании «Грундфос» представлена тремя основными моделями, которые относятся к одной серии (ALPHA). Рассмотрим разновидности этих устройств, в зависимости от функциональных возможностей:

  • ALPHA2 L;
  • ALPHA2;
  • ALPHA3.

ALPHA2 L. Насосы Grundfos для отопления этой серии отличаются ограниченным функционалом и имеют 7 режимов работы. Стоит сказать, что ALPHA2 L можно использовать в таких отопительных конструкциях, как теплый пол. Он включает в себя систему, которая позволяет регулировать напор теплоносителя в коммуникации. Удаление воздуха из циркуляционного насоса ALPHA2 L производится посредством «выталкивания», что отличает его от приборов серии UPS. Подбор необходимого режима осуществляется довольно просто – нажатием кнопки на блоке управления.

Модель циркуляционного насоса ALPHA2 совместима с большинством современных твердотопливных котлов

ALPHA2. Насосы этого типа имеют 9 режимов работы и являются более универсальными, с эксплуатационной точки зрения. А также стоит сказать, что такие устройства включают в себя две дополнительные функции, которые позволяют настраивать устройство, в зависимости от сезона и времени суток. Благодаря этому появляется возможность дополнительной экономии финансов. Насосы ALPHA2 совместимы практически со всеми современными твердотопливными котлами.

Полезная информация! Стоимость насосов этой серии колеблется в пределах от 6 000 до 25 000 рублей.

Отдельно стоит сказать о том, что циркуляционный насос для отопления Грундфос ALPHA2 имеет еще один режим, который называется AUTOADAPT. Он позволяет автоматически изменять параметры работы прибора, в зависимости от смены времени года. Таким образом, давление в системе регулируется за счет сложного вычислительного процесса, происходящего непрерывно.

Модель насоса ALPHA3 оснащается специальным блоком, который позволяет передавать данные о работе циркуляционного устройства на смартфон

ALPHA3. Это устройство является усовершенствованной моделью предыдущего циркуляционного насоса. Основное отличие ALPHA3 от ALPHA2 заключается в том, что хозяева могут самостоятельно корректировать показатель давления в отопительной коммуникации.

При подборе насоса Грундфос рекомендуется обратить внимание на то, что модель ALPHA3 оснащается специальным блоком, который называется ALPHA Reader. Этот прибор позволяет передавать данные о работе циркуляционного устройства на смартфон

Для использования подобной функции потребуется загрузить на ваше мобильное устройство специальную программу (GRUNDFOS Go Balance).

Расчет производительности

Выбирая циркуляционный насос для отопления, прежде всего, необходимо рассчитать его производительность, под которой подразумевается объем, перекачиваемый аппаратом за определенную единицу времени. Обычно данная характеристика агрегата измеряется в л/мин, л/час или м3/час.

Производительность циркуляционного аппарата вычисляют по формуле: Q = P / (1,163 х (Tf — Tr)).

  • Q – объем теплоносителя, который прокачивает насос в м3/час.
  • P – тепловое потребление. Относится к отапливаемым помещениям и измеряется в ваттах (Вт). Согласно СНиП 2.04.07-86, для теплосети одноэтажного или двухэтажного дома с учетом наружной температуры в пределах от -20°С до -30°С, показатель потребления тепла должен быть в районе 173-177 Вт/м2. Для многоэтажного, многоквартирного дома данный показатель должен составлять 97-101 Вт/м2.
  • Tf – Tr – разница температур между выходящей из котла трубой и обраткой, по которой вода поступает обратно в котел. Если предполагается использовать систему отопления с трубопроводами большой протяженности, да еще с водяными теплыми полами, то разность температур будет в районе 20°С. Для коротких контуров с малым количеством радиаторов можно брать значение около 10°С. Для теплого пола, имеющего небольшую площадь, перепад температур будет в районе 5°С.
  • 1,163 – коэффициент, обозначающий удельную теплоемкость воды, являющейся, в большинстве случаев, теплоносителем. Если будет применяться антифриз, то его теплоемкость определяют по справочникам.

Например, требуется рассчитать производительность циркуляционного аппарата для помещения площадью 100 м2. Для вычислений будет применяться формула: Q = P/(1,163 х (Tf — Tr)).

Вычисляем тепловое потребление, выполняя подбор по площади:

  • Р = 100 х 173 = 17300 Вт;
  • далее, применяем формулу: Q = 17300 / (1,163 х 20) = 743,7 кг/час.

Получившееся значение можно перевести в м3/час. Поскольку плотность воды равняется 1000 кг/м3, то 743,7 / 1000 = 0,7437 м3/час.

Данные расчеты показывают, что для отопительной системы, которую предполагается установить в помещении площадью 100 м2, потребуется приобрести циркуляционную помпу с производительностью не менее 0,75 м3/час.

Совет! Как показывается практика, лучше купить аппарат с небольшим (10-15%) запасом производительности.

Монтаж центробежного насоса

После подготовки участка системы для монтажа центробежного оборудования формируют байпас, то есть небольшой трубный отвод. Эта деталь в случае отключения электричества или поломки одного их компонентов отопительной системы позволит при открытии крана провести теплоноситель по основному трубопроводу. Диаметр байпаса должен быть чуть меньше параметров основного трубопровода.

Ориентируйтесь на стрелку на корпусе, которая показывает, в каком направлении теплоноситель системы должен двигаться.

Вал насоса полностью погружают в воду, при частичном контакте производительность оборудования может снизиться втрое. Вверху располагается клеммная коробка, с двух сторон монтируют шаровые краны. Фильтр – неотъемлемый спутник насоса, он защитит оборудование от проникновения механических частиц, способных вызвать поломку агрегата.

В верхней части обводной линии трубопровода устанавливают клапан автоматического или ручного типа. Этот компонент отвечает за своевременный вывод воздушных пробок.

Установка центробежного насоса помогает справиться с неравномерным распределением тепла в комнатах

Но чтобы работа оборудования соответствовала ожиданиям, важно правильно рассчитать его мощность и качественно вмонтировать в систему отопления

https://youtube.com/watch?v=yC1sUEH13l4

Назначение и принцип работы

Благодаря циркуляционному наносу обеспечивается постоянная циркуляция теплоносителя. Следует помнить, что агрегат должен работать все время, так как после его монтажа естественная циркуляция жидкости прекращается. Таким образом, основными требованиями к агрегату являются:

  • Достаточная производительность.
  • Невысокий шум при работе.
  • Надежность.

Практика организации отопительных систем показала, что установка циркуляционного насоса позволяет увеличить эффективность обогрева помещения. Единственным недостатком использования такой схемы является ее зависимость от электроэнергии. Возможные проблемы решаются с помощью создания резервной электросети. Принцип работы агрегата заключается в следующем:

  • Теплоноситель поступает в камеру, имеющую форму ракушки.
  • Давление в агрегате создается с помощью маховика, расположенного в корпусе насоса.
  • Скорость движения жидкости увеличивается, благодаря центробежной силе.
  • Теплоноситель отводится в канал спиральной формы, подключенный к водяному контуру.

Выводы о подборе насоса

Для бытового назначения лучше всего  выбрать циркуляционные насосы с рабочим колесом из чугуна или пластика. Этого будет достаточно с учетом затребованных параметров мощности и производительности. Более прочные материалы, латунь или нержавейка используются в промышленных насосах.

Наиболее практичными будут насосы с мокрым ротором. Для подключения к домашней сети отопления этот вариант будет практичным и энергоэффективным. Если вы готовы заплатить выше средней стоимости, купите насос с дисплеем и набором автоматических функций.

Если в частном доме требуется обогрев пристроек, тогда лучше ориентироваться на модели со спаренным типом. Они способны работать даже при попадании твердых частиц в систему.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
