Водяные тёплые полы под плитку: правила монтажа и подключения

Использование настила

В данном случае, чтобы выполнить устройство теплого пола водяного под плитку необходимо использовать полистирольные плиты, которые оснащены пластинами с пазами для установки труб. Выполнены такие пластины из алюминия.

Данный способ является наиболее быстрым и простым. Он применяется в следующих ситуациях:

когда в комнате низкий потолок и цементная стяжка скрадет полезное пространство;
когда черновой пол не настолько прочный, чтобы выдержать цементную стяжку;
когда очень сложно либо нет возможности залить бетонную стяжку.

Такое покрытие как ламинат или паркет стелется прямо на полистирол. С плиткой так поступать нельзя, под нее необходимо уложить гипсоволокнистые листы (ГВЛ) или другой подходящий влагостойкий материал (подробнее: «Как выполняется укладка ГВЛ на пол – примеры из практики»).

Способы монтажа

Существует несколько способов монтажа водяного теплого пола под плитку с жидкостным подогревом, но общий принцип остается неизменным: имеется труба, которая находится в толще стяжки. В зависимости от конструкции различают как минимум 2 технологии обустройства подогрева. Они разнятся между собой типом подложки и способом крепления труб:

Использование специальных плит с пазами для укладки труб.

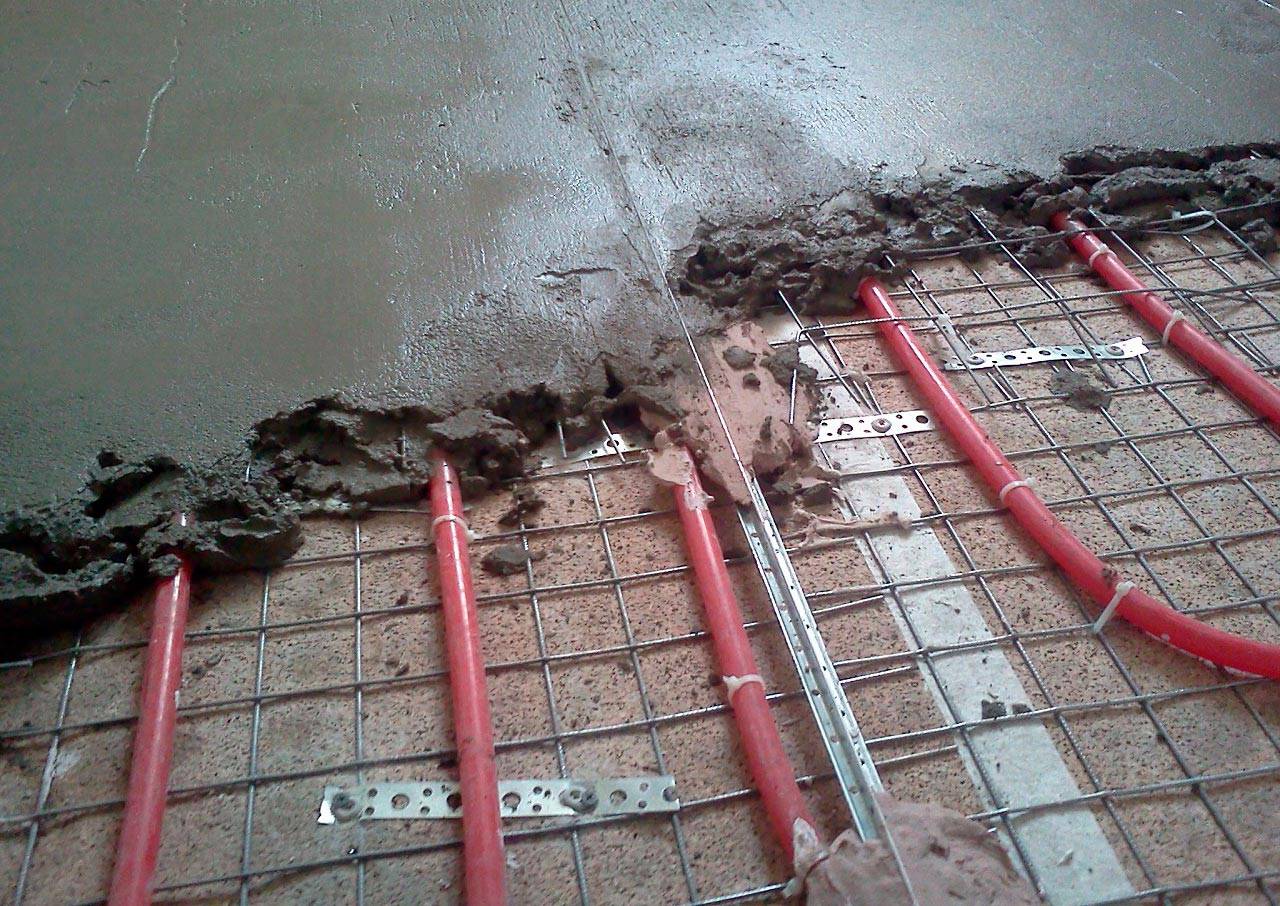

Монтаж трубопровода на стальную сетку или арматуру.

Важно при применении того или иного способа использовать качественные материалы и строго следовать технологии, чтобы не ухудшить качество работы системы отопления

Подготовительный этап

Теплый пол может функционировать, как в качестве вспомогательной системы в дополнение к радиаторному или воздушному отоплению, так и являться основным источником тепла в помещениях

Важно правильно спроектировать систему с учетом размеров и теплового расчета помещений, гидравлического сопротивления труб и других нюансов

При подготовке чертежей определяется тип раскладки труб и шаг их монтажа. Спиральная раскладка (улитка) выполняется от края к центру с двойным шагом, а затем обратно в промежутки между уже уложенными трубами. В результате трубы, по которым поступает нагретый теплоноситель, чередуются с «обраткой», создавая равномерный нагрев пола.

Укладку змейкой выполнить проще, но начинать ее надо от наиболее холодной (внешней) стены, так как к концу змейки температура теплоносителя успевает понизиться. Если коллекторный шкаф расположен далеко от внешней стены, часть подающей трубы, ведущей к началу змейки, рекомендуется теплоизолировать. Теплоизоляция также необходима участкам труб, проходящим через стены.

Монтаж датчика температуры

Особое внимание нужно обратить на правила подключения терморегулятора и датчика температуры. Терморегулятор является управляющим блоком электрического пола и обрабатывает информацию от датчика тепла, отключает и включает обогрев

Регулятор может быть программируемым или без установленной программы; его крепят на стене на высоте около метра в доступном месте.

Кабель, соединяющий регулятор с обогревательной системой, укладывается в гофру и специальную трубу. Провод от терморегулятора соединяется с датчиком тепла, установленным на расстоянии до 40 см от стены между кабельными витками. Гофра должна быть уложена без перегибов; ее край соединения с системой обогрева изолируется герметиком для избежания проникновения раствора, используемого при стяжке. Датчик температуры тоже укладывают в гофру для обеспечения доступа к нему при необходимости ремонта.

Как осуществить тепловой расчет?

Оптимальной температурой теплоносителя, которая должна быть в помещениях, считается колебание от 45 до 50 градусов. Если покрытие плиточное, то достаточно иметь 45 градусов для комфортных ощущений.

Рекомендуем: Как уложить тёплый пол без стяжки?

Однако при наличии ламината как напольного покрытия, температура должна варьироваться от 50 до 55 градусов, т.к. достаточно большое количество тепла поглощается деревом.

Основа расчета – желание хозяина, т.е. все зависит от того, какую интенсивность подогрева выберет владелец дома. Однако система достаточно гибкая, т.к. при несовпадении желаний с реальностью ее можно легко отрегулировать.

Для тех, кто так и не смог решить, существует выведенная норма: на поверхности температура должна составлять 29 – 35 градусов.

Так же многое играет способ прокладки труб. В свою очередь, он зависит от того, какие зоны территории владелец желает прогревать и от температуры в определенных местах. Для равномерного распределения тепла применяется укладка под названием «Улитка».

Принцип ее работы заключается в чередовании обратки с первичкой. Это позволяет не ощущать перепадов температуры.

Заключительная фаза монтажа водяного пола

Мы рассмотрели уже, как сделать водяной теплый пол своими руками в пошаговой инструкции и теперь пришло время провести первые испытания. В тот момент, когда базовые работы по монтажу теплого пола будут завершены, его переводят в рабочий режим. Это необходимо для изъятия воздуха из контура отопления. Прогрев начинают с двадцати пяти градусов, шаг за шагом приводя температуру к необходимой и рабочей.

Отопительную систему приводят в действие с давлением выше значения рабочего, это примерно пятнадцать процентов. Все оставшиеся ветки, кроме той, которая проверяется, приостанавливаются. Насосам следует работать на самой минимальной мощности. Процесс следует повторить для каждой ветки отдельно и последовательно.

Преимущества и Недостатки

Такие полы обладают рядом замечательных преимуществ:

они позволяют значительно экономить на отоплении помещения;
можно избавиться от неэстетичных радиаторов;
в отличие от радиаторов, не создают конвекции, а равномерно прогревают весь воздух в помещении;
абсолютно экологичны и пожаробезопасны, благодаря низкой температуре тепло-носителя, отлично прогревают помещение при температуре воды в трубах 45-50°C;
их легко мыть любыми моющими средствами, полы в помещении всегда быстро сохнут и на них не заведутся бактерии и грибки;
из-за отсутствия конвекции в помещении не циркулирует пыль и сохраняется постоянный уровень влажности.

Самый теплый воздух получается у поверхности пола, что наиболее комфортно для самочувствия человекаТак же они обладают рядом особенностей и минусов:

бетонная стяжка и змеевики труб значительно поднимают уровень пола в помещении;
теплого пола будет недостаточно для обогрева небольших помещений, таких как тамбуры и лестничные клетки;
такой пол создает дополнительную нагрузку на перекрытие, поэтому его не всегда можно установить;
теплопроводность сильно зависит от шероховатости плитки. Чем больше шероховатость – тем меньше тепла пропустит плитка;
установка требует определённых навыков и знаний.

Виды пола под плитку

В первую очередь надо разобраться, что такое теплый пол, какие есть его виды, как они монтируются. Эти сведения помогут выложить его правильно.

Теплый пол – это многослойная система, состоящая из утеплителя, нагревательного элемента, несущей цементно-песчаной стяжки и финишного покрытия.

Выделяют два вида теплого пола, подходящих для укладки керамической плитки:

электрический;
водяной.

Электрический

Стоит рассмотреть особенности монтажа электрического теплого пола под керамическую плитку. Это подходящая система для облицовки керамикой.

Существует два типа обогрева:

Обогрев кабелями. В первую очередь осматривается основание. Если оно без явных выбоин, то на него укладывается кабель. Основание выравнивается с помощью цементно-песчаной стяжки. Затем укладывается слой утеплителя толщиной 50-70 мм. На него – гидроизоляция. После этого монтируются нагревательные элементы, которые заливаются цементно-песчаной стяжкой или готовой смесью для теплого пола. Затем на специальный клей для теплого пола укладывается керамический гранит. Такая система «съедает» до 100 мм высоты комнаты.
Обогрев матами. Для их укладки нужна ровная поверхность. Любая неровность или острый скол могут вызвать нарушение изоляции проводов и впоследствии выход из строя всей системы. Если на черновом основании есть трещины или выбоины, их заделывают. Затем монтируются маты, которые соединяются в единую систему. После этого проверяется их работоспособность. На завершающем этапе на укладывается керамический гранит. Толщина такого основания всего 40-50 мм, что значительно меньше, чем у аналогичной системы с кабельным обогревом.

Водяной

Он не нашел применения в квартирах. Подходит для обогрева больших площадей в частных домах и общественных зданиях.

В первую очередь выравнивается основание. Стяжка заливается по всей поверхности пола. Затем укладывается демпферная лента, на которую монтируется слой утеплителя толщиной 50-70 мм. Самый распространенный теплоизолирующий материал – это минеральная вата или пенополистирол.

На подготовленное основание монтируются трубы для горячей воды и подключаются к общей системе отопления. Сверху заливают цементно-песчаную стяжку. Можно использовать готовый наливной пол. На конечном этапе укладывается керамический гранит. Водяное отопление пола «съедает» до 150 мм высоты комнаты.

Оптимальное основание для укладки керамического гранита – это пол с электрическим подогревом. Он подходит для небольших жилых помещений, ванн, туалетов, прихожих. Технология облицовки плиткой электрического и водяного теплых полов одинаковая.

Способы прокладки трубы теплого водяного пола

Существует очень много схем прокладки теплого пола, но исходить надо именно с точки зрения равномерного распределения тепла по помещения. В отличие от электрического теплого пола, водяной имеет гораздо больше свободы в укладке. Температура теплоносителя невысокая и укладывать можно любым узором.

Наиболее популярные способы прокладки труб при монтаже теплого пола водяного своими руками:

«улитка» – спиральная форма;

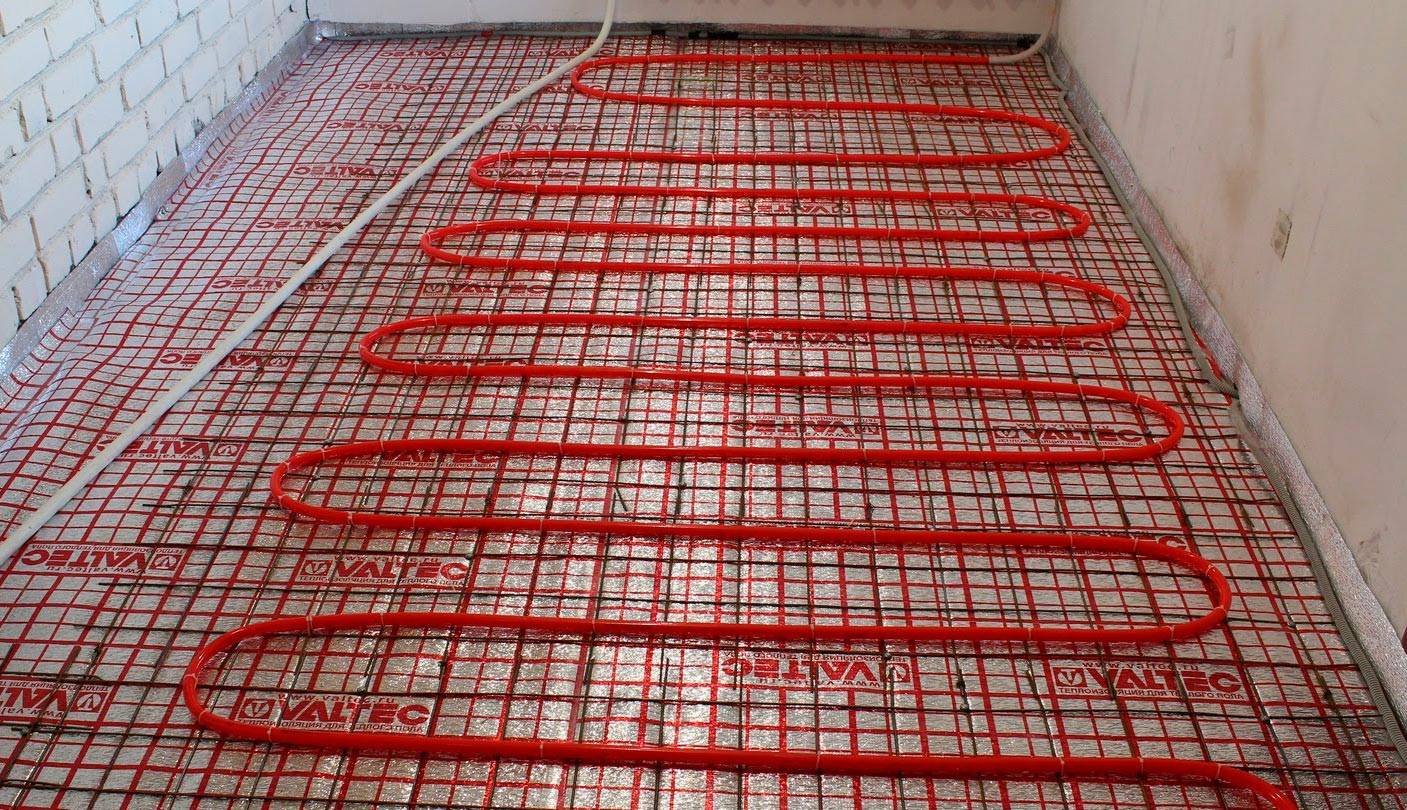

«змейка» –зигзаговидная форма;
«Улитка» + «змейка»;

Главное здесь – придерживаться правильного равномерного распределения труб. Если вы хотите сделать водяной теплый пол своими руками хорошо, лучше будет не экономить на материалах. Укладку труб проводить чаще и «жирнее», тогда скорость нагрева будет значительно выше, следовательно – экономия.

ЭТАП 5: опрессовка труб и контрольная стяжка. Мы установили водяной теплый пол своими руками в частном доме и подключились к коллектору распределения. Теперь следует начать опрессовку труб. Для этого необходимо заполнить контур носителем тепла и обязательно удалить весь воздух. Удаление производится выпусканием его через специальные краны слива. Нужное давление для испытания на прочность и плотность труб – шесть бар. Время, которое потребуется для этого процесса – сутки.

Опрессовка труб из состроенного полиэтилена производится труднее. Когда давление снижается, происходит докачка рабочей системы. Затем, через полчаса, такая работа ещё раз повторяется. После чего, через полтора часа, реконструируют показатель давления и оставляют систему в таком состоянии на сутки. За двадцать четыре часа давление снижается. Значение должно быть не больше полутора бар.

Еще один полезный совет перед тем, как сделать водяной теплый пол в доме и закрыть его стяжкой – полимеры. Используйте смесь специальных полимерных материалов, которые повышают эластичность итогового слоя. Тогда вы исключите вариант деформации труб. После окончательного высыхания и отвердения, на это потребуется двадцать восемь суток, можно планировать осуществление рабочего запуска.

Пошаговая инструкция монтажа теплого пола с водяным подогревом

Монтаж тёплого пола с водяным подогревом сложнее, чем электрического пола

Особое внимание нужно уделить установке водопроводных труб, чтобы они не лопнули от перенапряжения и высокой температуры. Этот вид проигрывает электрическому, поскольку у него отсутствует возможность регулировать температуру

Вместе с тем он обеспечивает ровный прогрев всего помещения.

Подготовка

Поверхность должна быть идеально ровной, чтобы проблем с монтажом не возникло. Это необходимо для хорошего прохода воды. Старое напольное покрытие и стяжку нужно удалить, то же самое касается системы гидроизоляции.

Подготовительные работы затрагивают следующие этапы:

Установка новой стяжки высотой 3-7 мм.
Система гидроизоляции. Подойдёт полиэтиленовая плёнка. Покройте пол демпферной лентой, сверху уложить утеплитель, чтобы предотвратить утечку тепла через нижнюю часть. Если водяной пол используется в качестве дополнительной системы отопления, будет достаточно пенофола.
В домах, расположенных на первом этаже или над неотапливаемыми помещениями лучше использовать керамзит.
Сверху укладывается армирующая сетка для закрепления стяжки.

Подключение

Подключение водонагревательных труб может происходить следующим образом:

Улитка. Трубы укладываются по периметру помещения, сужаясь к центру и образуя так называемую улитку. Каждый ряд прокладывается теплоносителем. Способ подходит для смещения центра системы в центр комнаты в помещениях большой площади.
Змейка. Труба устанавливается волнами: идёт вдоль наружной стены и в следующем ряду возвращается назад. Подходит для ванных небольшого размера.
Меандр. Комбинированная схема, которая подходит для ванных стандартного размера. Петли змейки размещаются параллельно, что обеспечивает движение тёплого и охлаждённого теплоносителя по трубам.

Следующий этап – укладка трубопровода. Трубопровод крепится по обозначенной линии, на расстоянии около 1 метра. Если используется проволочный метод крепления, лучше оставлять достаточный зазор между рядами, в противном случае трубопровод может деформироваться уже через несколько лет. Починить его своими усилиями будет непросто.

Водонагревательные трубы устанавливаются одним из следующих способов:

Стягивающий хомут из полиамида. Трубы быстро крепятся прямо к монтажной сетке.
Фиксирующий трак подразумевает U-образную планку из ПВХ, ложится под трубы диаметром от 16 до 22 мм.
Распределительная пластина из алюминия. Не подходит для плитки, используется только при укладке пола из дерева.
Крепёжная стальная проволока.
Маты из полистирола.
Степлер и фиксаторы. Способ быстрой фиксации к системе теплоизоляции.

Стяжка

Для стяжки водяного пола используют:

Смесь, хорошо проводящую тепло. Состав может быть самым разным.
Классический бетон с добавлением пластификатора.

Высота стяжки – 3-7 мм. Закладывать стяжку нужно после полной укладки водопроводных труб под заданным давлением. В среднем бетонная стяжка сохнет от 25 до 30 дней.

Виды труб для теплого пола

В продаже имеется как минимум 4 разновидности труб, применяемых для выполнения системы обогрева теплого пола. Перечислим их в порядке убывания их свойств теплоотдачи:

Медные – самые эффективные виды трубопровода для подогрева. Они лучше передают тепло в пол за счет высокой удельной теплопроводности. Главным нюансом их использования является то, что они намного дороже, чем самый популярный альтернативный вариант – металлопласт.
Металлопластиковые трубы – самый популярный из материалов для прокладки напольного подогрева. Его преимущества заключаются в том, что они сравнительно дешевые и также хорошо отдают тепло от теплоносителя, но в существенной доле меньше медных. Это объясняется их строением – внутри имеется тонкая полипропиленовая оболочка, поверх которой присутствует алюминиевая фольга толщиной 1 мм. Снаружи труба защищена слоем полипропилена. Сгибается практически под любым радиусом не менее 20 см для трубы диаметром 16 мм. С ее помощью проложите контур отопления без разрыва до самого коллектора.
Полипропиленовые трубы – удобный материал, из которого просто изготавливать подводы для теплого пола, к коллектору и к котлу. Соединяется труба при помощи сварочного аппарата.
Трубы из сшитого полиэтилена – современный очень прочный материал с хорошей теплоотдачей. Удобен тем, что с его помощью можно проложить теплотрассу по всему пространству. Выпускается в бухтах по 300 м.

Монтаж водяного пола под стяжкой

Такой способ установки является одним из самых трудных, но в то же время, более эффективным и долговечным в использовании. К тому же КПД системы значительно вырастает, поскольку тепло задерживается и равномерно распределяется по всей площади пола. Даже после отключения отопления, температура поддерживается долгое время. Именно поэтому стоит рассмотреть монтаж водяного теплого пола под стяжку. Рассмотрим процесс пошагово.

ЭТАП 1: подготовка. Помещение стоит подготовить до начала отопительного сезона: установка окон, дверей. Разрабатывается схема монтажа теплого водяного пола и расчет труб на площадь помещения. Завершены начальные отделочные работы, минимальная коммуникация и свободное место. Первым делом делается разметка пола. Основа, над которой будут производится дальнейшие работы, обязательно должна быть ровной. Максимальный перепад – 0,5 сантиметров. В обратном случае, работа системы теплого пола будет значительно нарушена. Неизбежно произойдет завоздушивание.

ЭТАП 2: установка пароизоляции или гидроизоляции. В ипостаси изолятора применяют полиэтиленовую пленку. Толщина таковой обязана быть не меньше 0,2 миллиметров. Такой слой требуется для сохранения утепляющих материалов от влаги, которая значительно уменьшает имеющиеся свойства.

Гидроизоляция, то есть защита от влаги, является обязательным шагом, потому что влажность может возникнуть не только из грунта, но и из достаточно холодного покрытия. Пленка укладывается накидыванием до десяти сантиметров. Закрепляется затем липкой лентой. Ей же укрываются стыки стен и пола.

Чтобы сделать водяные теплые полы правильно, меж стяжением и стенами не образовывался мостик холода, применяется демпферная лента для компенсации тепловых расширений. Ленту по правилам укладывают вдоль стен. Высота над распланировкой уровня пола должна укладываться в минимум двадцать сантиметров. Специальный влага-отталкивающий слой ленты защищает стыки между плитой и стеной от совершенно ненужной влаги.

ЭТАП 3: установка плит теплоизоляции. От правильного выбора и установки плит тепловой изоляции зависит успешность работы системы подачи тепла. Перед тем как сделать водяной теплый пол, можно использовать фольгированный утеплитель из пенного полистирола толщиной в три сантиметра. При всех явных положительных свойствах данного утеплителя, он содержит принципиальные минусы, следовательно, правильнее будет отдать свою преференцию инновационным и технологическим материалам для тепловой изоляции.

Плиты тепловой изоляции являют собой уже конечные рабочие материалы для укладки труб пола. Они достаточно солидные, крепкие и имеют выступы специализированного предназначения. С их помощью можно достаточно легко закрепить и согнуть трубы, придавая тем самым, необходимую форму.

Плиты состыковываются определенными замками и устраняют скромные неровности, присущие поверхности пола. Установка производится по определенному направлению: от самого дальнего левого угла помещения направо. Если комната имеет нестандартную планировку, то плиты обрезаются согласно имеющему плану помещения.

ЭТАП 4: укладка контура отопления. Трубы укладывают с расстоянием в десять-тридцать сантиметров, в зависимости от величины потери тепла. Зачастую, достаточно тридцати сантиметров. Отступ от стены – пятнадцать сантиметров. Трубы необходимо устраивать между специальными выступами плит изоляции тепла. Прижимать трубы следует как можно плотнее к полу. На стыках их защищают легкометаллическими гильзами.

При создании теплого водяного пола своими руками надо придерживаться четкой схемы укладки. Для каждого отдельного контура необходим отдельный отрезок трубы, но обязательно подобающей длины. Если диаметр составляет шестнадцать миллиметров, то длина до восьмидесяти миллиметров. И если длина до ста двадцати, то для труб с диаметром двадцать миллиметров. В ситуации, когда длина превышает указанные форматы, то сила гидравлического сопротивления значительно вырастет.

Пошаговая инструкция укладки электрического пола своими руками

Так как тут есть два вида, следует вкратце разобрать каждую из технологий укладки электрического теплого пола под плитку своими руками. Процесс несложный, в отличие от водяного пола, и потребует меньших затрат времени и денег.

Кабель

Есть одножильный, двужильный и двужильный саморегулирующийся тип. Лучше выбрать один из двух последних, так как они намного надежнее и эффективнее. Инструкция по монтажу:

Подготовьте основание. Удалите остатки старого покрытия, выровняйте поверхность при необходимости.
Уложите на пол изоляционный отражающий материал типа Пенофол. Поверх него ставятся монтажные рейки, по которым удобно раскладывать обогревающие элементы.
Расположите кабель витками по схеме. Шаг расположения зависит от требуемой мощности и может составлять от 6 до 12,5 см. При укладке нельзя нарушать эти расстояния, также запрещены пересечения кабеля, его перегибы и натяжение. Устанавливается один или несколько терморегуляторов.
Залейте стяжку толщиной не менее 3 см, обычно слой делается 4-5 см. Можно добавить к ней фибронаполнитель или уложить сетку из стекловолокна для повышения прочности.

Укладывать плитку можно только после полного высыхания стяжки. Обычно на это уходит порядка 4 недель или меньше. Все зависит от температуры и влажности, а также от типа используемого раствора. Для кабеля подойдут все типы напольной керамики.

Нагревательные маты

Этот вариант намного проще в укладке, так как маты продаются в готовом виде, не нужно выкладывать их, следить за шагом и правильным расположением. При этом куски нельзя резать, при монтаже соблюдайте такие рекомендации:

В первую очередь сделайте штробу в полу и стене для установки терморегулятора. Его необходимо поместить в гофрированную трубку и уложить примерно посередине.
Укладку нагревающих матов начинайте от терморегулятора в обе стороны. Располагайте их аккуратно, для фиксации основы на полу можно использовать герметик или жидкие гвозди.
Провод не должен пересекаться, расстояние между кабелем в соседних матах не должно быть меньше 5 см.
Наносите плиточный клей. Минимальный слой — от 10 до 12 мм. На упаковке всегда есть рекомендации на этот счет.

Маты желательно не располагать под мебелью. Они обычно ставятся проходах и не могут обеспечить полноценное основное отопление

Важно заранее продумать их компоновку на полу, чтобы закрыть максимально возможную поверхность

Преимущества и характеристики керамической плитки для теплых полов

Теплый водяной пол – это уже давно не роскошь, а доступное и долговечное средство обеспечения комфортной температуры в помещении. Кафельная плитка для кухни – оптимальный вариант верхнего напольного покрытия для системы теплых водяных полов.

Ее преимущества:

Комфорт в эксплуатации. Благодаря высокой теплопроводности керамики плитка быстро достигает нужной температуры, а в жару, когда потребности в подогреве нет, покрытие для пола остается прохладным.
Безопасность. Структура напольного покрытия для водяного пола исключает оголение проводов системы теплого пола и поражение током. Из всех видов напольных покрытий плитка характеризуется наивысшими показателями пожароустойчивости.
Прочность. Правильно уложенная качественная плитка способна выдержать колоссальную нагрузку в 30 т. на м2. Эксплуатационный срок керамической плитки составляет до 50 лет.
Простота в уходе. Грязь, жир, остатки моющих средств легко удаляются с поверхности плитки и не впитываются в ее структуру, что вызывает размножение болезнетворных бактерий. Также в отличие от деревянных поверхностей керамика не впитывает неприятные запахи.
Гипоаллергенность. Материалом для изготовления керамической плитки служит глина – экологически чистое сырье.

При выборе плитки под теплый водяной пол следует учитывать три параметра:

коэффициент теплового линейного расширения;
устойчивость к температурным перепадам;
твердость.

Тепловое расширение – свойство плитки менять размеры при изменениях температурного режима: при повышении температуры расширяться, при снижении сжиматься. Чем ниже показатель этого параметра, тем качественнее плитка.

Устойчивость к перепадам температуры подразумевает сопротивляемость материала деструктивному воздействию жары и холода, а твердость определяет его устойчивость к механическим повреждениям. Она измеряется по т.н. шкале Мосса от 1 до 10 баллов.
