Сборка
Канализация, водоснабжение коттеджа нуждаются в
грамотной сборке и подключении сантехники. Оба комплекса состоят из наружной и
внутренней частей. При строительстве внешних участков производят земляные
работы:
- бурение и укрепление стенок скважин;
- рытье траншей под трубопроводы;
- создание гнезд для установки резервуаров.
Подземная часть представлена сетями
труб с емкостями. Они должны быть проложены в соответствии со строительными
нормами. Глубина погружения должна превышать уровень промерзания грунта, чтобы
исключить разморозку труб. Если это выполнить невозможно, производится
тщательное утепление.
Внутренние элементы, из которых состоит водоснабжение и канализация — разводка в частном доме. Для их сборки применяются обычные методы, поскольку внутренние части автономных и центральных комплексов практически одинаковы. Для изготовления разводки используют современные материалы, комплектующие. Процесс сборки можно выполнить самостоятельно, или пригласить специалистов. Выбор зависит от наличия навыков, финансовых возможностей владельца дома.
Система подачи воды
Между домом и источником подачи воды обычно есть некоторое расстояние, через которое вода поступает по трубам. Они должны быть оборудованы устройствами постоянной подачи воды и экстренного отключения на случай аварии. Также эти трубы должны быть оборудованы защитой от мороза и других вариантов повреждения.
Что касается центрального водоснабжения, то из него подача воды осуществляется под давлением 5-12 атмосфер, что очень много. Поэтому устанавливают аварийный вентиль на случай прорыва. Для учета расхода нужен счетчик. Если вода будет подаваться из собственного колодца или скважины, смысла в счетчике никакого нет. Но нужно поставить насос, который будет нагнетать давление воды, и сделать соответствующую электропроводку к нему.

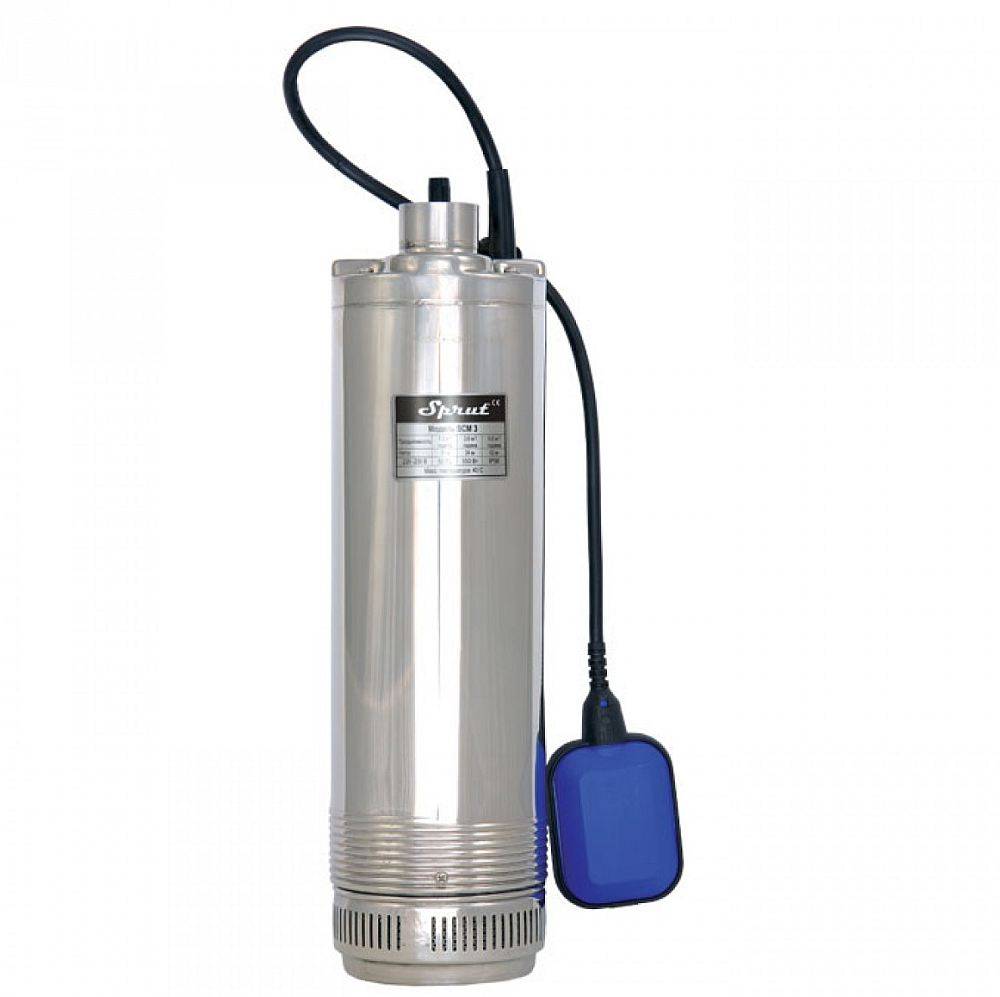

В скважинах используют различные насосы погружного типа. Самые дешевые из них – вибрационные. Они стоят порядка 1-2 тысяч рублей. Проблема этих насосов в низкой производительности и минимальной надежности. Они способны перекачивать до 500 литров воды каждый час, не более.
Что касается центробежных насосов, то они стоят уже 4-8 тысяч рублей, но способны каждый час перекачивать до 5 кубометров воды. Проблема этих насосов в том, что они не переносят загрязненной воды.
В колодцах могут использовать и погружные, и внешние насосы, но лучше применять первые. Внешние насосы, как правило, устанавливают в специальных углубленных и утепленных люках, чтобы мороз не влиял на их работу. Этот способ монтажа позволяет реализовать возможность управления насосом дистанционно.
Иногда хозяева отказываются оборудовать скважину дополнительным люком. В таком случае труба от насоса в дом заходит по воздуху. Это неудобно, ведь насосом тогда можно управлять только на улице. И если насос выключается, нужно выходить на улицу, отсоединять трубу от него и сливать остатки воды. Если этого не сделать, в доме может не быть воды.
Это значит, что разумнее всего организовать люк для насоса и воду в дом подавать через подземные трубы. Также нужно оборудовать систему защитными элементами от протечек и установить греющий кабель, чтобы предотвратить возможное замерзание труб при очень сильных морозах.
Нормы и требования
Необходимо учитывать, что водоснабжение и канализация в
частном доме строятся в строгом соответствии с действующими нормативами.
Основными документами, регулирующими процесс сборки обоих комплектов, являются
СНиП и СанПиН. Выполнение этих требований обязательно для всех, иначе возможны
судебные споры с соседями, предписания от контролирующих организаций. Нарушения,
допущенные при постройке систем, могут привести к локальной экологической
катастрофе. Это будет иметь серьезные последствия.
Помимо требований, СанПиН и СНиП
оказывают существенную помощь в процессе монтажа. В них детально описаны требования к
постройке систем
водоснабжения и канализации в частном доме. К наиболее строгим нормативам
следует отнести:
- допустимые расстояния от источников воды до фильтрационных сооружений канализации;
- глубина, уклон труб системы водоотведения;
- расстояния до построек, растений, границ участка.
Устройство систем водоснабжения и канализации
требует соответствия параметров обеих систем. Величина канализационных
резервуаров должна соответствовать количеству стоков. Слишком большие емкости
займут много места, а недостаток объема вызовет необходимость частой откачки. Параметры
водоснабжения должны обеспечить нормальную работу сантехники. Многие приборы
обладают потребностью в определенном давлении, что надо учесть при расчете
параметров водопровода.
Какой тип проводки использовать на даче
Для определения лучшего варианта следует ознакомиться по отдельности с каждым из них. На даче можно использовать открытую и закрытую проводку
Каждый из вариантов имеет свои плюсы и минусы, которые необходимо принять во внимание для окончательного выбора. Также имеются отличия в проведении монтажа
Открытая прокладка
Данный вариант предполагает открытое расположение кабельных линий (КЛ) непосредственно на стенах дачи, в том числе поверх отделочных материалов. Могут использоваться специальные защитные короба, которые изготавливаются в различном окрасе. Это позволит подобрать элементы под цвет дизайна. Главным достоинством открытой проводки является быстрый монтаж. Также имеется возможность беспроблемного устранения возникающих неполадок и установки дополнительных точек питания.
Открытая проводка в кабель-каналах
Открытую проводку рационально использовать на дачах, которые эксплуатируются исключительно в летний период времени.
Скрытая прокладка
Использовать данный вариант электропроводки на дачах с деревянными стенами без отделки невозможно. Закрытая проводка предполагает укладку кабелей в штробы, которые в дальнейшем скрываются под слоем штукатурки. При этом потребуется затратить больше времени и сил, но удастся добиться эстетического вида.
Закрытая укладка проводов сопровождается повышенной безопасностью. Но в случае повреждения отдельных питающих жил понадобиться снимать отделочный слой.
Устройство скрытой электропроводки
Утепление трубопровода
Иногда канализационные трубы требуется утеплить. Необходимость в утеплении канализационных труб возникает, когда трубопровод проложен выше глубины промерзания грунта или на выходе из здания.
В этом случае применяется утеплитель стенофлекс или энергофлекс. Теплоизоляционный материал обматывается вокруг канализационных труб по всей протяженности трубопровода и надежно закрепляется. По окончании монтажа утеплителя проверяется уклон, и только потом производится засыпка.
Когда требуется частичный ремонт уже функционирующего канализационного трубопровода, правильнее и надежнее демонтировать старые канализационные трубы полностью, после чего заняться укладыванием новых.
В действительности такое решение займет гораздо меньше времени, чем замена отдельных элементов канализации.
Как разводить водопроводную систему в доме
Трубы по помещениям начинают разводить с точки водоразбора. Устанавливают шаровой кран между краном или смесителем и трубой, он позволяет перекрывать воду, если происходит какая-либо авария, либо ремонт. После этого трубу прокладывают к коллектору.
Нужно придерживаться следующих правил, выполняя данную работу:
- Следует избегать вести трубы сквозь различные строительные конструкции, стены или перегородки между комнатами. Если по-другому провести не получается, нужно закрепить трубу внутри стены с помощью специального стакана, сделанного из металла либо пластика.
- Трубы лучше крепить на расстояние от 20 до 25 мм от стены, в таком положении водопровод будет легче ремонтировать.
- При установке сливных кранов следует их немного наклонить в направлении крана либо смесителя.
- При обхождении внешнего угла помещения, трубу рекомендуется прикрепить в 15 миллиметрах от стены, при обходе внутреннего угла – от 30 до 40 миллиметров от стены.
- Трубы водопровода прикреплять к стенам следует с помощью специальных клипс, которые обязательно крепятся на всех угловых соединениях, на остальных участках расстояние между ними может составлять от 1,5 до 2 метров.
- Для надёжного соединения труб из полипропилена под углом лучше пользоваться ПНД фитингами и специальными тройниками с соответствующим диаметром, аналогичным диаметру устанавливаемой трубы.
- При сооружении водопровода меньше используйте углы, повороты или наклоны, тогда давление воды лучше сохранится. Это является главным правилом.
Основные этапы строительства частой канализационной системы
Монтаж канализации в частном доме заключается в проведении следующих основных этапов:
- монтаж внутренней части системы, на котором требуется установить все предполагаемое оборудование и технику, связанную с водоснабжением и водоотведением, например, стиральную машину;
- обустройство наружной сети канализации: провести канализацию в частный дом и отвести стоки до места сброса или очистки;
- сделать канализацию в частном доме для отвода дождевых вод.
Монтаж внутренней части канализации
Устройство частной канализации внутри дома заключается:
По возможности все трубопроводы надо делать прямыми. Если требуется поворот трубы, то его делают как можно глаже. Целесообразнее заменить один сгиб под прямым углом на два по 45º.
Монтаж автономной наружной канализации
Строительство автономной канализации проводится по следующей схеме:
- вблизи дома обустраивается ревизионный колодец, требующийся для обслуживания канализационной сети;
Не стоит пренебрегать колодцами, необходимыми для ревизии
- выкапываются траншеи для трубопровода и септика (согласно разработанного ранее проекта). Для самотечной канализации при копке соблюдается угол наклона;
- на дно трубопроводной траншеи выкладывается песчаная подушка;
Траншея с песчаной подушкой
- в месте установки септика целесообразнее сделать бетонную основу, так как правилами эксплуатации прибора предусмотрено его четко горизонтальное расположение;
Основание для дальнейшей установки септика
- устанавливается септик. Если предполагается использовать канализацию в холодное время года, то устройство лучше дополнительно утеплить специальными материалами, например, тепловолокно;
Если септик будет использоваться в холодное время года, его нужно утеплить
- собирается трубопровод и проверяется его работоспособность. Все соединения труб должны быть герметичными. Если требуется соединить несколько трубопроводов в один, например, при подключении ливневой канализации, то в месте соединения располагается смотровой колодец;
Смотровой колодец в месте соединения канализационных труб
- система трубопроводов подключается к центральному стояку канализации и септику;
- если предполагается использование очищенной септиком воды, то дополнительно устанавливается емкость для сбора жидкости, в которою будут поступать и далее храниться очищенные воды;
Подсоединение емкости для накопления очищенной воды
- все траншеи и ямы закапываются. При этом применяется метод обратной засыпки грунта.
Канализация с дальнейшим использованием очищенных стоков
Если все работы проведены в полном соответствии с проектом, то автономная канализационная система прослужит длительное время.
Подключение к центральной канализации
Если проектом предусмотрено подключение к центральной сети канализации, то чтобы проложить канализацию в частном доме потребуется:
проложить трубопровод по указанной выше схеме до места врезки в центральную сеть
Важно соблюсти все правила и нормы, предъявляемые к укладке трубопровода разработанным проектом;
вызвать сотрудника водоканала, который проверит качество выполненных работ и способ подключения частной системы к общей сети. Сотрудник обязан поставить на соответствующем документе свою подпись
В противном случае подключение будет считаться незаконным;
после проведения всех работ требуется заключить договор с обслуживающей канализационную сеть организацией на отведение сточных вод и дальнейшую отплату предоставленной услуги.
Монтаж ливневой канализационной системы
По проекту делаем канализацию по отведению дождевых вод следующим образом:
- устанавливаются желоба на крыше дома, по которым дождевая вода будет поступать в канализационную систему;
- собираются и устанавливаются трубопроводы для отвода воды из желоба в канализацию. Следует надежно закрепить вертикальные участки трубопровода, чтобы они не производили сильного шума;
Ливневые желоба и вертикальные трубопроводы
- устанавливаются ливневые лотки;
Установленные ливневые лотки с металлическими решетками
- все точки сбора воды соединяются трубопроводами в единую сеть;
Переход отдельных участков ливневой канализации в единую сеть
- общий канализационный трубопровод проводится до места сбора или утилизации воды. Можно утилизировать дождевую воду, например, в расположенную рядом с домом канаву или пруд или собирать жидкость для дальнейшего использования.
Подключение ливневой канализации к септику
Организовать частную канализацию загородного дома своими руками не сложно. Главное – правильно составить проект канализации и следовать всем предложенным инструкциям и разработанным рекомендациям.
Обслуживание и текущий ремонт
Водопроводная система, обустроенная в частном доме, требует постоянного внимания. Запасным емкостям нужна периодическая промывка и очистка, резьбовым соединениям – подтягивание, наружным участкам трубопровода – покраска, а проложенные в траншее участки магистрали должны обеспечиваться надежной изоляцией. При возникновении неполадок к их устранению стоит приступать незамедлительно, чтобы не усугублять положения. При небольшом прорыве на поврежденный участок накладывается значительно превосходящий его по размерам бандаж с резиновой прокладкой, закрепляемый с помощью хомута (стяжки).
Протечка также может быть ликвидирована с помощью бандажа. Резиновую прокладку заменяют стеклотканью, обматываемой вокруг поврежденного участка трубы не менее шести раз. Использование эпоксидной смолы позволит надежно подклеить бандаж.
При возникновении в новом трубопроводе свища ремонт может быть проведен ввинчиванием болта в просверленное под него отверстие. Этим способом нельзя пользоваться, устраняя свищ в старой трубе, так как резьба его только увеличит.
Наличие водопровода– признак соответствия уровня жизни обитателей здания минимальным требованиям в отношении комфорта и поддержания гигиены. Обустроить водопровод и канализацию в частном домовладении – задача хлопотная, но вполне посильная, если задаться такой целью.
Этапы проведения работ по монтажу электропроводки
Монтаж электропроводки – это заключительная стадия целого комплекса работ, включающих в свой состав не только проектирование системы, но и такие важные этапы, как:
Выбор способа прокладки электрического кабеля при заданном типе питания (220 или 380 Вольт). Определение суммарной мощности, на которую должна быть рассчитана проводка, а также составление схемы распределения нагрузок по отдельным потребительским группам
Перед началом монтажных работ важно определиться со способом ввода силового кабеля в дом, после чего необходимо прорисовать подробную схему монтажа электропроводки на плане жилого строения
Каждый из перечисленных пунктов нуждается в более подробном рассмотрении. Однако сначала следует ознакомиться с основными положениями ПУЭ, касающимися монтажа электропроводки в домах, расположенных за пределами города.
Радиаторная сеть: 4 способа разводки труб
Перед тем, как сделать отопление, изучите все возможные варианты обустройства, чтобы выбрать оптимальный вариант. На выбор влияют потребности семьи и особенности здания. Сейчас находят применения следующие типы разводки отопления для частных домов:
- «Ленинградка». Состоит из одной трубы, в которую врезаны батареи.
- Двутрубная. Она же именуется тупиковой.
- Двухтрубная попутная, какольцованная.
- Коллекторная.
Если здание двухуровневое, имеет смысл воспользоваться комбинированной схемой отопления частного дома. Это когда на нижнем этаже система коллекторная, а на верхнем – попутная. Ленинградка и двухтрубная работает автономно без подключения насосного оборудования. Движущей силой является конвекционное перемещение жидкости по трубопроводу, когда горячая вода выдавливается вверх, а после остывания направляется вниз.
Однотрубный вариант подключения
Вдоль наружной несущей стены каждой из комнат прогладывается трасса, по которой пускается теплоноситель от котла. Периодически врезаются радиаторы. Чаще всего их размещают под подоконником.
Особенность такого водяного отопления в том, что отработанный теплоноситель из батареи возвращается в общий контур, смешивается с горячей водой и направляется к следующему. Поэтому чем дальше комната, тем большее количество секций потребуется, так как жидкость остынет.
Также при выборе учитывайте, что:
- Минимальный диаметр труб – 20 мм, если они изготовлены из металла. Для металлопластика сечение от 26 мм, а полиэтилена – 32 мм.
- Максимальное число батарей – до шести. В противном случае приходится увеличивать сечение трубопровода, что повлечет удорожание на 15-20%.
- Регулировать температуру в комнатах сложно. Поворот ручки регулятора на одном радиаторе приводит к изменению температурного режима по всему контуру.
Это эффективное отопление загородного дома, общей площадью от 60 до 100 квадратных метров. Но это самый недорогой способ отопить, скажем, дачу. Даже если здание двухэтажное, проблем не возникнет, если собрать два контура, по отдельной ветви на этаж.
Двухтрубные схемы кольцевая и тупиковая
Эти два способа организации отопления отличны тем, что есть два контура: прямой и обратный. Первый предназначен для подачи разогретого теплоносителя к батареям. Второй – отводящий. По нему вода после охлаждения течет обратно к котлу. А между собой такие системы отличаются по следующим признакам:
- В случае с тупиковым вариантом жидкость протекает до последнего потребителя через предыдущие, а затем по отдельной трубе направляется для разогрева.
- Кольцевая петля Тихельмана предполагает одновременное течение подачи и отвода в одном направлении по радиаторам последовательно с возвратом в котельную.
При этом в первом случае плечо может быть не одно, а несколько. Вторая схема предполагает два контура, взаимодействующих в рамках единой линии.
Несмотря на то, что себестоимость такой системы выше, чем однотрубной, популярность обусловлена целым перечнем преимуществ:
- Все батареи прогреваются одинаково.
- Соединительные трубы имеют малый диаметр (15-20 мм).
- Число точек потребления не ограничено.
- Температурный режим устанавливается для каждого помещения.
Самостоятельная сборка тупиковых ветвей не составляет труда даже у начинающего строителя. Кольцевая система монтируется чуть сложнее, так как приходится «обводить» дверные проемы. Трассу монтируют в стенах поверху или в полу под порогом.
Коллекторная система
Для подвода теплоносителя к потребителям используют лучевой принцип и распределительная гребенка. Последняя устраивается под полом в глубине здания ближе к центру. От гребенки к котлу прокладывается две трубы. Такое же количество проводится к каждому радиатору. Спрятать разводку можно под цементную стяжку или между лагами в перекрытии
Важно, чтобы гребенка была оснащена вентилем для сброса воздуха
Помимо основных преимуществ, которые присущи тупиковым системам, такой способ обогрева имеет и ряд дополнительных достоинств:
- Какой бы ни был интерьер, его не портит трубопровод, ведь все спрятано в полу.
- Регулировка проста и удобна, так как вентили монтируются в общем распределительном шкафу.
- Установка электронного блока управления полностью автоматизирует систему, делая ее абсолютно автономной.
Канализация, её обслуживание
Система канализации — комплекс инженерных сооружений, которые обеспечивают сбор грязных стоков жизнедеятельности человека, погодных осадков, промышленных выбросов, их очищение, переработку, утилизацию.
Для выведения загрязнений из жилых домов за их пределы устанавливается внутренняя канализация. Внешняя канализация отвечает за последующую очистку, слив.
Схема функционирования внутренней системы канализации выглядит так: через санузел грязная вода попадает в трубопроводы. Проходя через гидрозатвор, устраняются неприятные запахи. Затем нечистоты попадают в общий стояк, идут через прочистные и выпускные устройства, самотоком направляются в наружную городскую канализацию.
Не во всех домах нечистоты могут попасть в наружную канализацию. Это связано с расположением канализации в подвальном помещении. Для таких сооружений дополнительно устанавливают насосы.
В наружной части канализации продукты жизнедеятельности попадают в колодцы, насосные конструкции, а затем на очистные сооружения. Там, после очищения и обеззараживания, стоки сливаются в водоёмы.
Жители частных домов вынуждены устанавливать автономные стоки. Это так называемые выгребы, в которые сливается внутренняя канализация жилища. По мере наполнения специализированная техника (такая, как илососы) отвозит нечистоты на очистные сооружения. В выгребные ямы обязательно добавляют септики, которые убивают до 70—80% микробов.
Фото 4. Схема автономной канализации для частного дома. Конструкция имеет два резервуара, в первом из которых происходит очистка.
Дополнительная очистка возможна с помощью поля фильтрации. Это трубы, по которым текут отходы, попадают на подготовленную почву из гравия и песка. Также применяются кассетные фильтры, которые обеспечивают дополнительную очистку нечистот после обеззараживания септиком. Такую воду используют для технических нужд.
Автономные стоки меняют каждые 8—10 лет.
Как подключить водопровод в частном доме к источнику водоснабжения
Монтаж водопровода в частном доме своими руками начинается с того, чтобы определиться с источником водоснабжения, в качестве которого возможно использование:
- колодца;
- скважины;
- внешней магистрали.
От колодца
От расположенного на участке собственного колодца подать воду для обустройства водопровода и канализации в частном доме вполне возможно, не привлекая сторонних помощников. Провести водопровод от собственного колодца в дом выгодно, потому что:
- строительство не представляет особой сложности и не потребует значительных затрат. Для обустройства водопровода в частном доме своими руками таким образом понадобится использование железобетонных колец, треноги с лебедкой, ведер и лопаты. Водопровод из колодца может быть сооружен в предельно сжатые сроки;
- обслуживание не составит труда, доступ к источнику будет удобен и прост.
Водопровод можно провести от колодца любого типа
Быстрота прокладки водопровода из колодца в дом сопряжена с отрицательными сторонами такого варианта обустройства:
- во избежание заиливания забор воды должен производиться постоянно;
- качество воды в колодцах редко является надлежащим, поэтому придется устанавливать надежную систему очистки;
- как правило, ресурсы такого источника весьма ограничены, производительностью более двухсот литров в час отличаются немногие колодцы. Для большой семьи это может стать серьезным ограничением;
- всегда существует возможность загрязнения водорослями, животными и насекомыми, проникновением осадков, паводка. Придется часто производить чистки и дезинфицировать воду.
Провести водопровод из колодца в дом своими руками можно, воспользовавшись для подачи воды:
- поверхностной насосной станцией. Этот экономичный вариант применим при глубине колодца не более восьми метров. Если колодец удален от здания всего на несколько метров, то станцию размещают прямо в доме;
- погружным насосом. Без него не обойтись, если колодец глубок и/или находится хотя бы в десятке метров от дома.
Устройство подачи воды от колодца приемлемо:
- при низком уровне потребления воды;
- наличии мощного защищенного источника с хорошей водой;
- если невозможно использовать другие варианты.
Для полноценного обеспечения дома водой из глубокой понадобится мощная насосная станция
От скважины
Прокладка от скважины водопровода в частном доме сопряжена со значительно большими затратами. Частный, проведенный от скважины, водопровод может обустраиваться по одному из трех вариантов. Возможно возведение:
1. Забивной скважины (абиссинского колодца). Преимуществами такого варианта являются:
- малые расходы на сооружение, возможное только в мягком грунте при неглубоко залегающем водоносном слое;
- источник может быть установлен прямо в подвале дома, что избавляет от прокладывания наружного трубопровода и необходимости утепления.
Недостатков у забивных скважин так много, что к их постройке прибегают крайне редко:
- низкая производительность;
- не внушающее доверия качество воды;
- сложность обеспечения нормального функционирования.
2. Скважины на песок. Сооружая водопровод в частном доме своими руками, такую скважину запускают за пару дней, привлекая малогабаритную технику. Прослужит такая скважина не менее пятнадцати лет, а ее эксплуатация сопряжена с такими проблемами, как:
- сезонные перепады;
- необходимость постоянного водозабора;
- сложность проведения чистки при заиливании.
3. Артезианской скважины. Затраты, по сравнению с сооружением скважины на песок, возрастают на порядок. Преимущества:
- многолетняя эксплуатация;
- получение чистейшей воды, которая может подаваться с глубин, превышающих стометровые.
Можно подключиться и к централизованному водопроводу, но на это нужно разрешение соответствующей службы
От магистрали централизованного водоснабжения
Легче всего провести подключение к централизованному водоснабжению. В организации, в чьем распоряжении находится водопроводная система, потребуется получить официальное позволение на подключение. Получение официального разрешения связано с оговариванием условий подключения и водопользования. Собственнику дома предоставляется схема с указанием расположения объекта, к которому производится подключение, и рекомендации относительно прокладки трубопровода.
Заключение
Как видно из статьи, создание сезонного водопровода на садовом участке является задачей довольно несложной и посильной каждому садоводу. Следуя нашим подробным инструкциям, для вас не должно составить труда обустройство водопровода на участке своими силами. Вам нужно только определиться с типом водопровода, с видом труб и можно приступать к расчетам и последующему монтажу.
Но, конечно, если вы не уверены в своих силах, то всегда можно обратиться за помощью к специалистам. В таком случае сводится к минимуму совершение ошибок как при проектировании и расчетах, так и при монтаже системы. Но при этом увеличиваются затраты на наемных специалистов.
