Водосливные системы для кровли: существующие виды систем и их устройство + расчет и этапы установки

Из чего состоит водосточная система

Итак, водосток – это система отвода дождевой и талой воды с крыши строения. Состоит она из двух частей:

• горизонтальной, основным элементов которой выступают желоба;
• вертикальной, где основной элемент – трубы.

Соединяются обе части между собой водосборными воронками. Их количество определяется количеством трубных стояков. Но об этом чуть ниже.

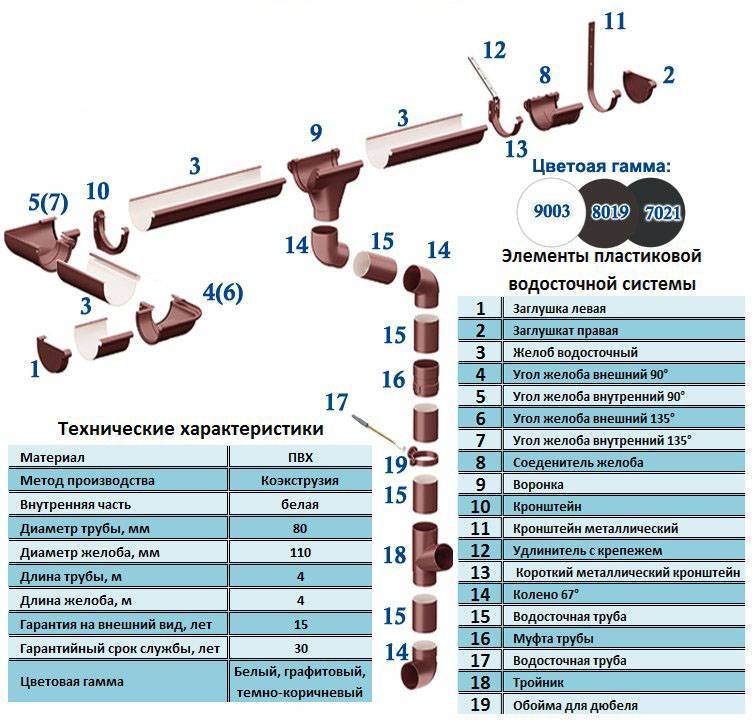

Все элементы водосточной системыИсточник deal.by

Кроме этих трех изделий в конструкцию водостока также входят:

• Заглушки, которые устанавливают на концах горизонтальной части. С их помощью закрывают торцы первых лотков, для того чтобы вода не переливалась.
• Углы желобов, с помощью которых соединяются две горизонтальные части лотков, расположенных на соседних скатах кровли. Обычно их применяют на четырехскатных крышах.
• Кронштейны. Это крепежные изделия, на которые укладывают желоба. Здесь огромное разнообразие конструкций, которые используются в разных ситуациях, связанных с чисто конструктивными особенностями кровельного сооружения.
• Сетчатая ловушка для мусора. Это цилиндрической формы сетка, которую укладывают прямо в желоба. Ее назначение – не дать мусору, листьям и веточкам проникнуть в водосточную систему, от чего последняя замусоривается и забивается.

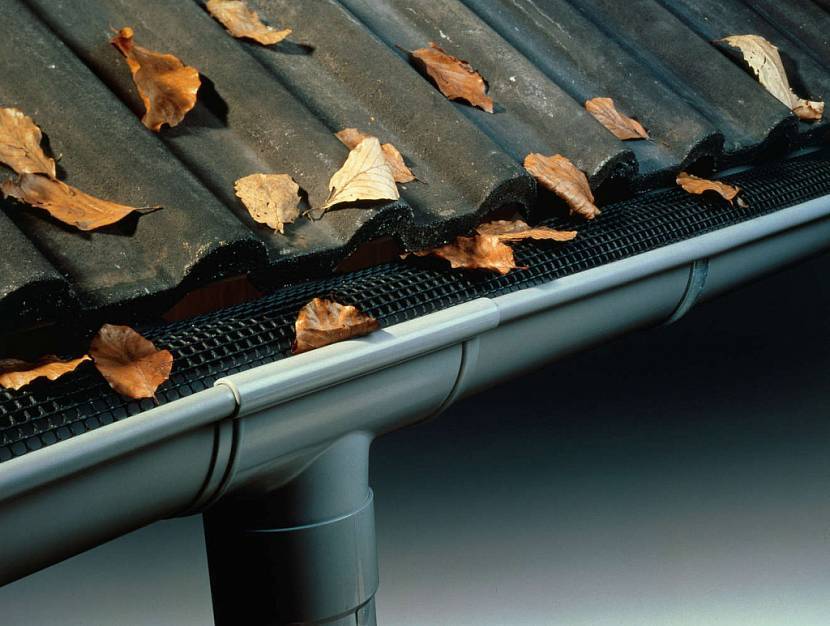

Защитная сетка водостока внутри желобовИсточник realmi-ural.ru

• Защитная сетка. Ее вставляют в водоприемную воронку, чтобы мусор не проник в трубный стояк.
• Колено – это трубный элемент с изгибом или в 45, или в 90°. Применяется, если есть необходимость по стене провести трубный стояк с учетом архитектурных особенностей фасада здания.
• Сливной патрубок. Устанавливают его в самом конце трубного стояка. Его задача – направить стекающую воду в ливневую канализацию или в лоток, отводящий воду от фундамента.
• Хомут – крепежное изделие, с помощью которого трубы водостока крепятся к стене.

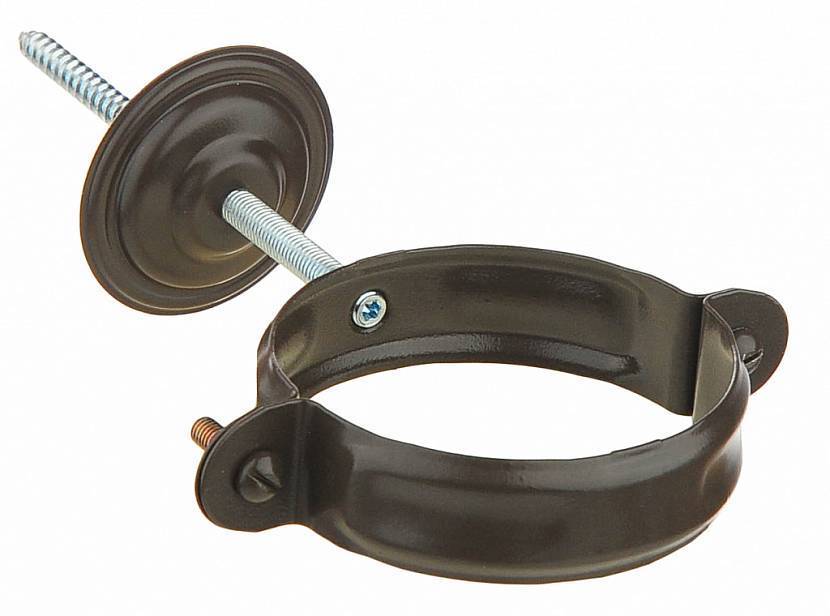

Хомут для крепления трубы водосточной системыИсточник ws-stroi.ru

Как видите, элементы водосточной системы кровли – это немалое количество отличающихся друг от друга изделий. Изготавливаю их:

• из оцинкованного рулонного листа стали, который окрашивают или покрывают полимерным составом;
• из меди;
• из алюминиевого сплава;
• полимера, обычно из ПВХ.

Все представленные на рынке водосточные системы соответствуют требуемым нормативам. Но среди выше обозначенных вариантов медные – самые красивые, но и самые дорогие. Последнее время все большую популярность завоевывают пластиковые изделия, которые изготавливают из высокопрочного поливинилхлорида. Пластик не гниет, не коррозирует, не изменяет своих свойств под действием природных нагрузок. Срок службы до 25 лет.

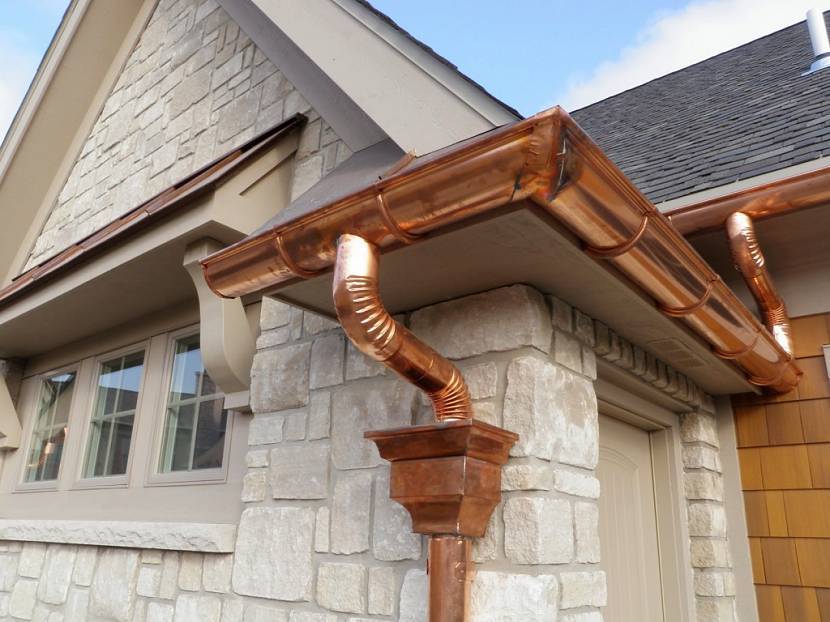

Медный кровельный водостокИсточник solarcleaningnow.com

Размеры водосточных систем

Главное, что необходимо знать при подборе водостока – это какие параметры подходят для конкретной кровли. Стандартными считаются следующие характеристики:

• размеры водосточного желоба – диаметр 9-19 см, длина 3 м;
• размер вертикального водоотвода – диаметр 7,5-11 см, длина 3-4 м.

Стоит знать, что подбор диаметра легко сделать исходя из площади кровли. В частности, на скатные крыши с площадью до 30 кв.м можно применять трубы диаметром в 7,5 см и лоток минимального размера, то есть 9-10 см. При наличии кровли площадью 30-50 кв.м рекомендуется использовать трубу, диаметр которой 8,7 см, а сечение желоба 10-12 см. Конечно, при необходимости монтировать водосток для строения, кровля которых площадью более 150 кв.м, стоит использовать максимальные габариты водосточных труб и желобов. Специалисты приводят следующую зависимость диметра труб от размера водоприемных лотков, а также от площади скатов:

Диаметр трубы	Диметр желоба	Площадь кровли
7,5 см	9-10 см	до 30 кв.м
8,7 см	10-12 см	30-50 кв.м
10 см	12-15 см	50-125 кв.м
11 см	15-19 см	свыше 125 кв.м

Если же кровля дома более 200 кв.м либо имеет довольно сложную конфигурацию, то стоит увеличить количество стояков. То есть на простых кровлях с небольшой площадью, можно устанавливать вертикальные водоотводы с шагом 1 труба на 10 м фасада, если же кровля отличается сложной конфигурацией и большими размерами, то рекомендуется уменьшить шаг до 1 трубы на 5 м фасада. При недостаточном количестве стояков и при выборе неподходящего диаметра труб и желобов, а также при большом количестве талых либо дождевых вод, водосточная система не будет справляться со своей основной функцией.

Что касается, такого параметра, как длина водосточного желоба, то исходить стоит из того, что водосборный лоток должен располагаться на наружной стороне скатов всей кровельной системы. Разумеется, что даже для небольших строений необходимо монтировать сборную конструкцию, состоящую из отдельных желобов, соединительных прямых и угловых элементов, а также торцевых заглушек. Это связано с тем, что стандартным считается параметр длины желоба 3 м, а длина водосточной трубы 3-4 м. Если же требуется более мелкие элементы, то их легко нарезать или распилить самостоятельно, используя инструменты, соответствующие типу монтируемого материала. В том случае, когда необходимы изделия больше стандартной длины, ширины, высоты или сечения, то всегда можно рассмотреть такой вариант, как водосточная система на заказ. Зная основные параметры водоотводов, легко произвести расчет для конкретного строения.

Видео по теме:

Самодельный водосток

Готовые водосточные системы — это хорошо, но недешево. Что делать, если водоотведение надо сделать на даче и потратить для этого минимум? Есть несколько очень бюджетных вариантов. Первый — сделать водосток из пластиковых канализационных труб. Берут трубы большого диаметра (110 мм и больше), хорошего качества с толстой стенкой, разрезают их пополам и используют как желоба. В качестве водосточных труб можно использовать тот же диаметр или чуть меньше. Кронштейны удобнее купить готовые, но в принципе, можно сделать и самостоятельно. Подробнее как сделать водосток своими руками из канализационных труб смотрите в видео.

Еще более бюджетный вариант — водосточные трубы из пластиковых бутылок. Желоб из них не сделать нормальный, а воронки трубы работают нормально.

Инструкция по монтажу водосточной системы

1. Монтаж водосточной системы начинается с установки крюков. В основном они бывают трех типов: короткие, регулируемые и длинные. Они могут крепиться к нижней доске обрешетки, к стропилу или сверху стропилины. Для каждого из случаев из применяются различные виды крючков.
2. Рассчитывают угол наклона крюков. Рекомендуемый уклон необходимо сделать 2-3 мм/м. Крюки располагают рядом, нумеруют и отмечают линию сгиба. Далее, при помощи инструмента для загиба крючков, их отгибают по разметке.
3. Монтаж первого крюка водостока происходит таким образом, чтобы расстояние между мнимым продолжением кровли и внешней стороной желоба составляло 20 – 25 мм.
4. Монтаж крюков делают на расстоянии 0.8 – 0.9 метра с углом наклона 2-3 мм/м относительно горизонта. Установка начинается с того края карниза откуда будет идти наклон относительно горизонта. Первый и последний крюки должны находиться на расстоянии 100 – 150 мм от края кромки кровли.

   Если установка крюков происходит не на лобовой доске, а на стропилине или на последнем бруске обрешетки, то делают пазы, чтобы сравнять поверхности крюков с поверхностью стропила или обрешетки.

5. Если в желобе необходимо сделать отверстие под воронку, то нужное место размечают карандашом и при помощи ножовки вырезают отверстие. С помощью клещей воронке придают необходимую форму, а заусенцы удаляют. Место среза металла обрабатывают специальной краской для предотвращения коррозии.

   Воронка сначала крепится к внешнему загибу желоба, а фиксирующие клемма зажимаются с внутренней стороны. Далее происходит установка заглушки на торец желоба при помощи резинового молотка или ручного прессования. Собранная конструкция устанавливается на крючки путем нажатия у каждого крюка.

   По возможности, такие элементы как: воронка, заглушки и углы должны быть установлены до финальной установки желоба на крышу!

6. Соединение желобов происходит при помощи соединительных замков. Для этого между торцами соединяемых частей оставляют зазор 2-3 мм. На резиновую прокладку наносят герметик в виде трех линий: одна наносится по центру, остальные по бокам. Задняя часть замка крепится к внутренним сторонам желобов. Далее замок прижимается в сторону внешней стороны, чтобы обеспечить плотное прилегание прокладки к желобам. Защелкивают замок и фиксируют его путем загибания прижимных клемм. Остатки герметика необходимо удалить.
7. При установке внутренних или наружных угловых элементов, между соединяемыми торцами, необходимо также сделать зазор 2-3 мм и соединить с помощью прижимных замков, как указано в инструкции выше.
8. Установка водостоков происходит в ранее обозначенных местах. Для крепления труб к стенам используют хомуты, которые фиксируют дюбелями. Расстояние между хомутами не должно превышать двух метров. Труба должна находиться на расстоянии минимум 40 мм от стены. Обрезку труб необходимо сделать при помощи ножовки.

   Если необходимо соединить два колена, то измеряют расстояние между торцами труб. К полученной величине (в данном случае «а») прибавляется 100 мм для захода соединительной трубы в торцы колен (по 50 мм на каждое колено).

   Сливное финишное колено фиксируют к трубе при помощи заклепок. Расстояние от края сливной трубы до земли не должно превышать 300 мм. На этом монтаж водостоков закончен.

Предлагаем вашему вниманию видео, которое поможет разобраться во всех нюансах монтажа.

Данная инструкция описывает основные этапы установки водостока своими руками. В каждом конкретном случае, необходимо просить инструкцию у поставщика, так как у каждого производителя установка водостоков несколько различается.

Составление схемы конструкции водостоков

Только после выбора материала изготовления приступают к проектированию схемы. Чтобы посчитать без ошибок водосточную систему на крышу, необходим план кровли. Для проектирования придется выполнить несложные замеры, поэтому понадобятся: длинная рулетка, калькулятор и около часа времени.

Схема установки водостоков

Условно всю систему кровельного водосбора можно разделить:

1. Кровельные горизонтальные линии, основная функция которых – сбор стекающей с крыши воды.
2. Вертикальные водостоки, принимающие воду из лотков.
3. Система отвода – наземные или вкопанные в грунт приемники дождевой воды, соединенные с нижней частью водостока.

Разметка линий для кровель разной формы

Расчет площади кровли и определение диаметра труб и лотков

Чтобы правильно рассчитать водосточную систему, необходимо определить диаметр труб и сечение лотков. Правильно подобранный размер деталей – это гарантия того, что вода не начнет переливаться через края желоба в сильный дождь.

Расчет площади ската крыши

Определяют типоразмер изделий, опираясь на показатели:

Площади обслуживаемого ската кровли.

Среднего количества осадков в регионе.

Нужно ли вычислять общую площадь всей крыши? На самом деле, достаточно ориентироваться по плану и выбрать для замеров самый большой свес. Длину ската умножают на высоту. Согласно нормам, при расчете диаметра изделий нужно учитывать угол наклона свесов кровли и количество осадков, отводимых с крыши. Но практика показывает, что при выборе диаметра компонентов можно ориентироваться на рекомендации производителей, просчитанные по площади кровли:

1. Если площадь ската составляет до 50 м2: сечение лотка – 100 мм, диаметр отвода – 75 мм.
2. Площадь до 100 м2: сечение желоба – до 125 мм, диаметр труб – 87 мм.
3. Для крыш с площадью до 200 м2: сечение лотков – до 150 мм, диаметр водостока – 100 мм.

Типоразмеры деталей водостока

Размеры лотков и труб определяют в первую очередь, в зависимости от выбранного типоразмера будут подбираться сопутствующие детали: соединения, переходники и крепления.

Подсчет количества и метража горизонтальных линий желобов

Лотки устанавливаются вдоль нижнего края каждого свеса. Отдельными линиями оборудуют выступающие части кровли:

Навесы, выступы.

Нижние края балконов и козырьков.

Горизонтальные линии на крыше сложной формы

Как посчитать длину линий желобов водосточной системы? Это самый легкий этап планирования. Достаточно измерить длину края каждого свеса. Все полученные значения сложить. Результат – общая длина горизонтальных водостоков.

Сколько понадобится вертикальных отводов

Немного сложнее правильно определить необходимое количество отводов – вертикальных стояков.

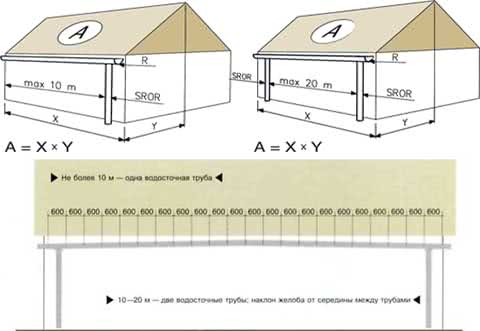

Расчет количества водостоков

Если длина горизонтальных линий не превышает 10 м, то на каждую линию планируется монтаж 1 водостока.

При превышении длины желоба, установленного по одному свесу кровли, 12 м – рассчитывают по 2 отвода на желоб.

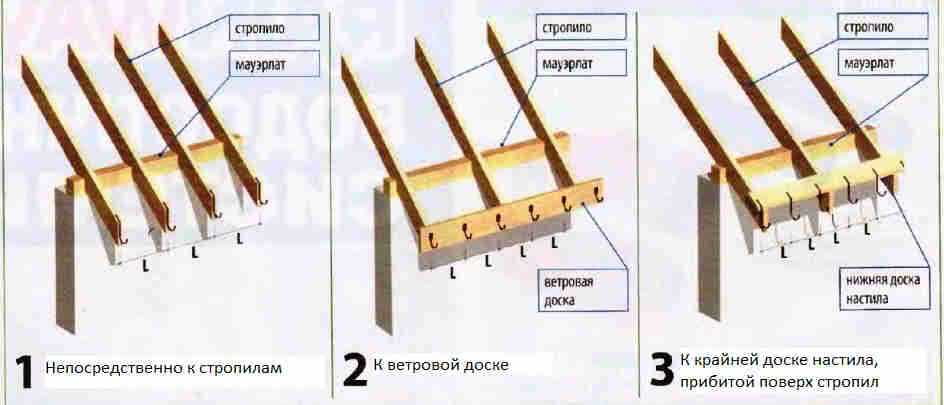

Способы монтажа креплений

Расчет количества коротких нерегулируемых крюков:

К_к = (Дл_ж – 30) / 60

К_к – общее количество крюков на 1 линию желоба с заглушками

Дл_ж – длина лотка в сантиметрах

Расстояние между креплениями

Такая же формула применяется и для подсчета количества регулируемых кронштейнов. Если расстояние между крюками составляет 90 см, то:

К_к = (Дл_ж – 30) / 90

Отдельно высчитывают количество для каждого желоба, полученные значения суммируют.

Инструкция по монтажу водосточной системы

1. Монтаж водосточной системы начинается с установки крюков. В основном они бывают трех типов: короткие, регулируемые и длинные. Они могут крепиться к нижней доске обрешетки, к стропилу или сверху стропилины. Для каждого из случаев из применяются различные виды крючков.
2. Рассчитывают угол наклона крюков. Рекомендуемый уклон необходимо сделать 2-3 мм/м. Крюки располагают рядом, нумеруют и отмечают линию сгиба. Далее, при помощи инструмента для загиба крючков, их отгибают по разметке.
3. Монтаж первого крюка водостока происходит таким образом, чтобы расстояние между мнимым продолжением кровли и внешней стороной желоба составляло 20 – 25 мм.
4. Монтаж крюков делают на расстоянии 0.8 – 0.9 метра с углом наклона 2-3 мм/м относительно горизонта. Установка начинается с того края карниза откуда будет идти наклон относительно горизонта. Первый и последний крюки должны находиться на расстоянии 100 – 150 мм от края кромки кровли.

   Если установка крюков происходит не на лобовой доске, а на стропилине или на последнем бруске обрешетки, то делают пазы, чтобы сравнять поверхности крюков с поверхностью стропила или обрешетки.

5. Если в желобе необходимо сделать отверстие под воронку, то нужное место размечают карандашом и при помощи ножовки вырезают отверстие. С помощью клещей воронке придают необходимую форму, а заусенцы удаляют. Место среза металла обрабатывают специальной краской для предотвращения коррозии.

   Воронка сначала крепится к внешнему загибу желоба, а фиксирующие клемма зажимаются с внутренней стороны. Далее происходит установка заглушки на торец желоба при помощи резинового молотка или ручного прессования. Собранная конструкция устанавливается на крючки путем нажатия у каждого крюка.





















   По возможности, такие элементы как: воронка, заглушки и углы должны быть установлены до финальной установки желоба на крышу!

6. Соединение желобов происходит при помощи соединительных замков. Для этого между торцами соединяемых частей оставляют зазор 2-3 мм. На резиновую прокладку наносят герметик в виде трех линий: одна наносится по центру, остальные по бокам. Задняя часть замка крепится к внутренним сторонам желобов. Далее замок прижимается в сторону внешней стороны, чтобы обеспечить плотное прилегание прокладки к желобам. Защелкивают замок и фиксируют его путем загибания прижимных клемм. Остатки герметика необходимо удалить.
7. При установке внутренних или наружных угловых элементов, между соединяемыми торцами, необходимо также сделать зазор 2-3 мм и соединить с помощью прижимных замков, как указано в инструкции выше.
8. Установка водостоков происходит в ранее обозначенных местах. Для крепления труб к стенам используют хомуты, которые фиксируют дюбелями. Расстояние между хомутами не должно превышать двух метров. Труба должна находиться на расстоянии минимум 40 мм от стены. Обрезку труб необходимо сделать при помощи ножовки.

   Если необходимо соединить два колена, то измеряют расстояние между торцами труб. К полученной величине (в данном случае «а») прибавляется 100 мм для захода соединительной трубы в торцы колен (по 50 мм на каждое колено).

   Сливное финишное колено фиксируют к трубе при помощи заклепок. Расстояние от края сливной трубы до земли не должно превышать 300 мм. На этом монтаж водостоков закончен.

Предлагаем вашему вниманию видео, которое поможет разобраться во всех нюансах монтажа.

Данная инструкция описывает основные этапы установки водостока своими руками. В каждом конкретном случае, необходимо просить инструкцию у поставщика, так как у каждого производителя установка водостоков несколько различается.

Установка желобов

Отметьте на желобе место установки воронки, вырежьте ножовкой или ножницами по металлу отверстие шириной 100 мм и отогните его кромки вниз. Заведите передний край воронки под внешний загиб желоба. Плотно прижмите воронку к желобу и зафиксируйте ее, загнув резной край воронки на заднюю кромку желоба. При соединении желобов между собой и углами желоба вставьте их друг в друга с нахлестом 25-30 мм. На месте стыка установите соединитель желоба. Для этого зацепите задним подгибом соединителя за внутренний край желоба, подтяните переднюю часть соединителя к желобу и защелкните замок.

Можно воспользоваться другим способом при соединении желобов их углов между собой. Для этого отогните вверх заднюю кромку желоба, потом нанесите вдоль стыка герметик. Вставьте желоба друг в друга с нахлестом 50-100 мм. Отогните заднюю кромку обратно вниз для надежной фиксации. Желоб вставьте в крюки так, чтобы торцы желоба выступали от торца крыши не менее, чем на 20 мм. На торцы желоба установите заглушки.

Установка водосточной системы для крыш. Фото

При монтаже водостоков в первую очередь по периметру крыши устанавливается желоб, отдельные элементы которого скрепляются между собой наружными и внутренними угловыми элементами. Кронштейны для крепления желоба монтируются к лобовой доске, стропилам или непосредственно к стене. Для герметичности системы желоба необходимо соединять внахлест, а места их соединения дополнять резиновыми уплотнителями.

Располагать желоба следует так, чтобы край кровли приходился на его середину. Уклон желоба должен быть от двух до пяти градусов. В отверстие выпускной воронки в желобе желательно установить защитную сетку.

Расстояние между кронштейнами для пластиковых желобов должно быть 500-600 миллиметров, а для металлических – около 100 миллиметров. Дополнительно кронштейны нужно установить на углах крыши и в местах соединения желоба с воронкой.

Водосточные трубы с помощью хомутов следует крепить непосредственно к стенам постройки. Расстояние до стены должно быть не менее 40 миллиметров.

С воронкой трубы соединяются коленом, которое также применяется для того, чтобы можно было обойти выступ здания. В нижнем конце каждой трубы на расстоянии от грунта в 200 миллиметрах монтируется слив.

Монтаж водосточной системы закончен. Чтобы она прослужила долго необходимо время от времени устранять засоры. При этом не рекомендуется пользоваться острыми предметами. Пущенная из шланга струя воды способна не только прочистить, но и промыть водостоки.

Если дом расположен среди высоких деревьев, то при монтаже конструкции желательно установить специальные решетки, которые будут защищать водосток от веточек и листьев.

Выбирая для своего дома водосток, необходимо внимательно изучить их конструкцию, материалы изготовления, посмотреть фото примеры водосточных систем. Специалисты рекомендуют водостоки из металла с полимерным покрытием. В соотношении цены и качества это будет являться самым разумным решением.

Водосточные желоба на крышах домов

Монтаж водостока своими руками из канализационных труб

Дачный домик можно оборудовать системой водостока, изготовленной из обычных канализационных труб. Посмотрим, как это делается.

Шаг 1. Труба длиной 4 м, имеющая достаточно большое сечение (около 110 мм), разрезается вдоль на две половины. Удобнее всего это сделать болгаркой.

Труба разрезается пополам

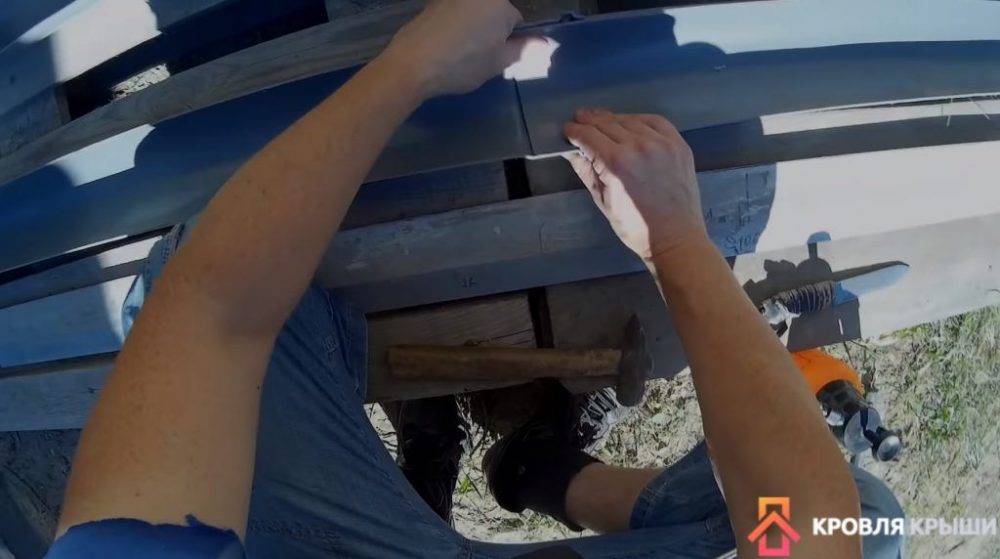

Шаг 2. Половинки труб соединяются между собой и скрепляются саморезами.

Соединение половинок трубы

Для крепления используются саморезы

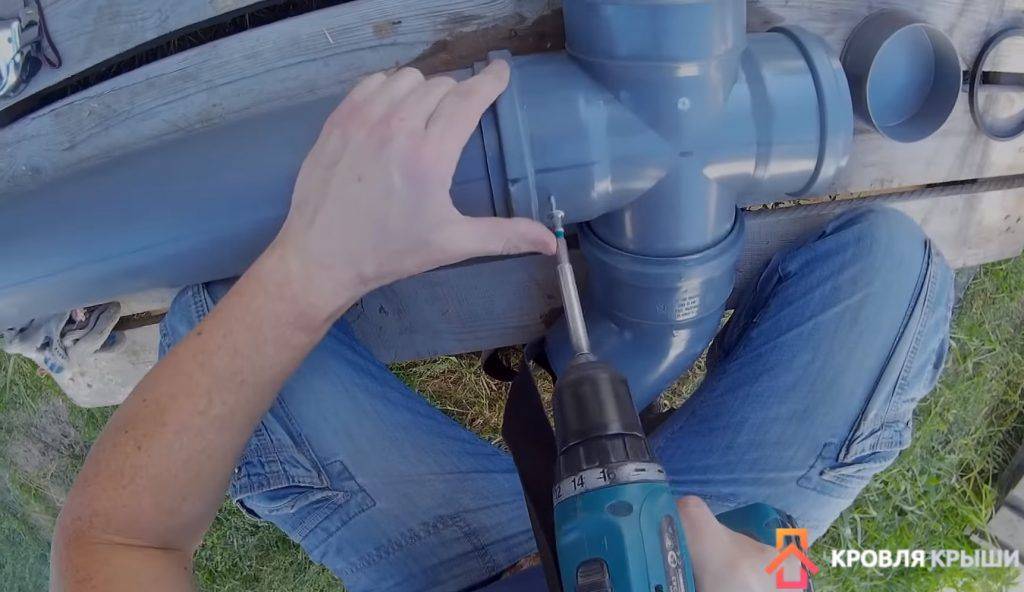

Шаг 3. Производится формирование сливной воронки. Для этого соединяются отрезок трубы и крестовина с коленом. После фиксации наносится разметка посередине трубы с продолжением на крестовину. По разметке производится распил собранных элементов.

Формируется сливная воронка

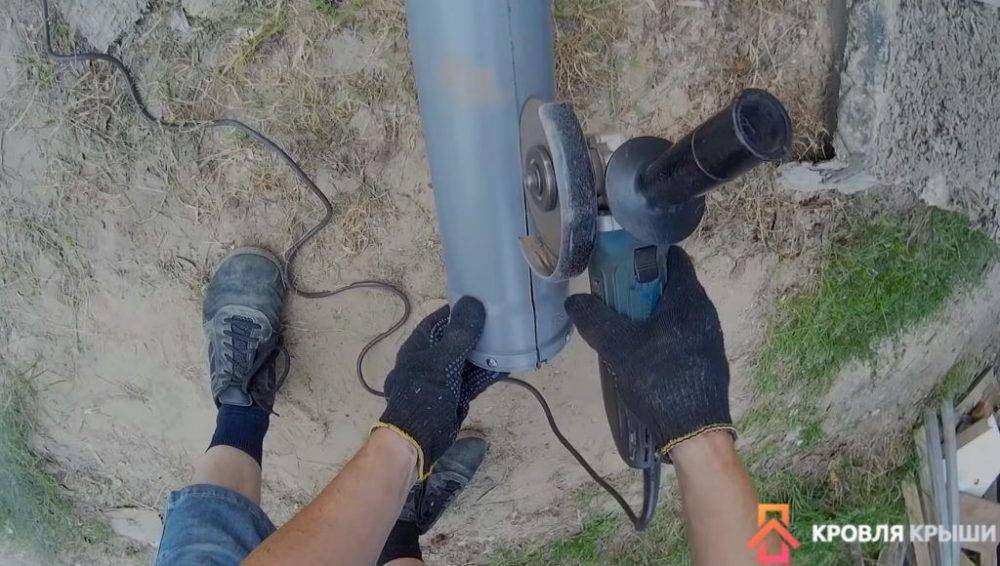

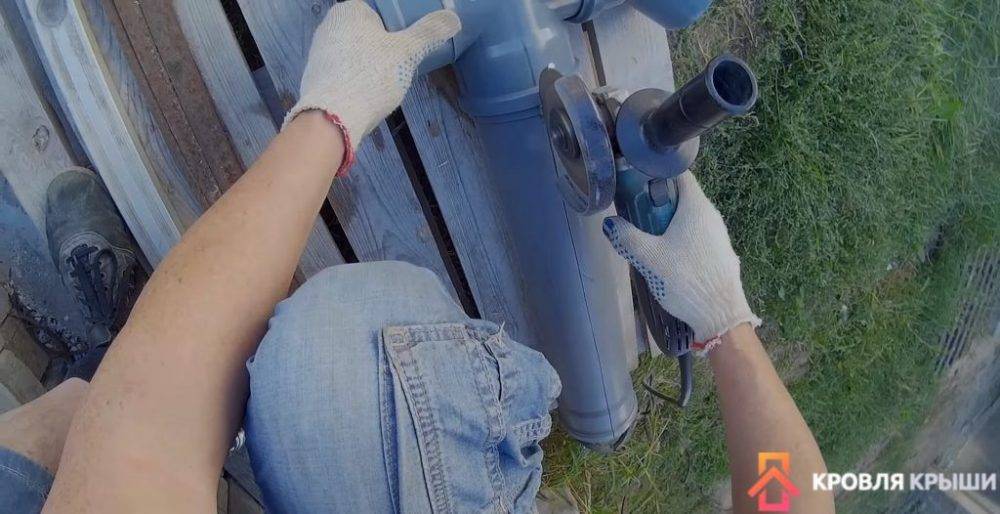

Распил элементов

Шаг 4. Для фиксации желобов под кровлей можно использовать заводские кронштейны либо сделать их самостоятельно из металла. Они прикручиваются к импровизированным желобам.

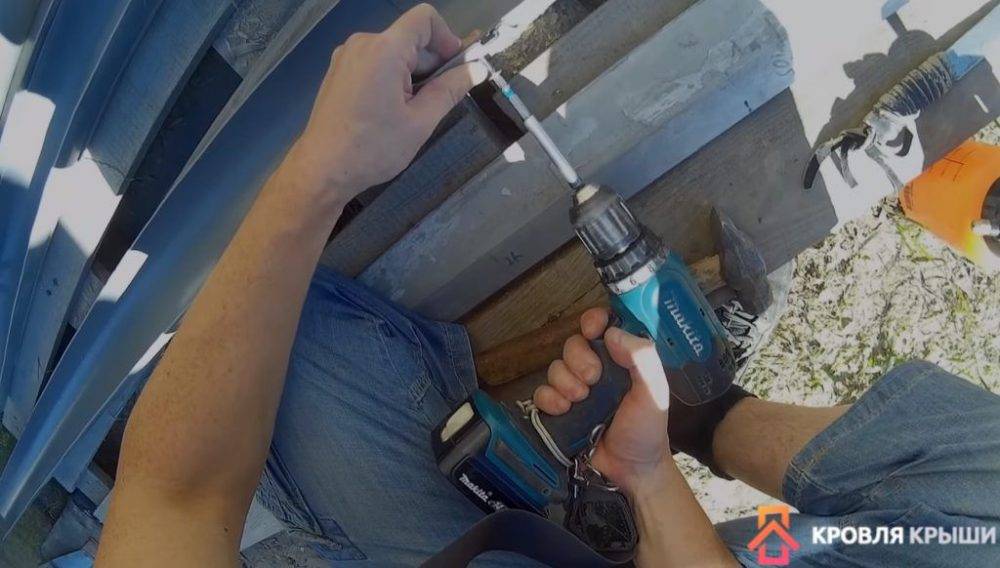

Кронштейн прикручивается к желобу

Шаг 5. Монтаж желоба производится вдоль ската кровли.

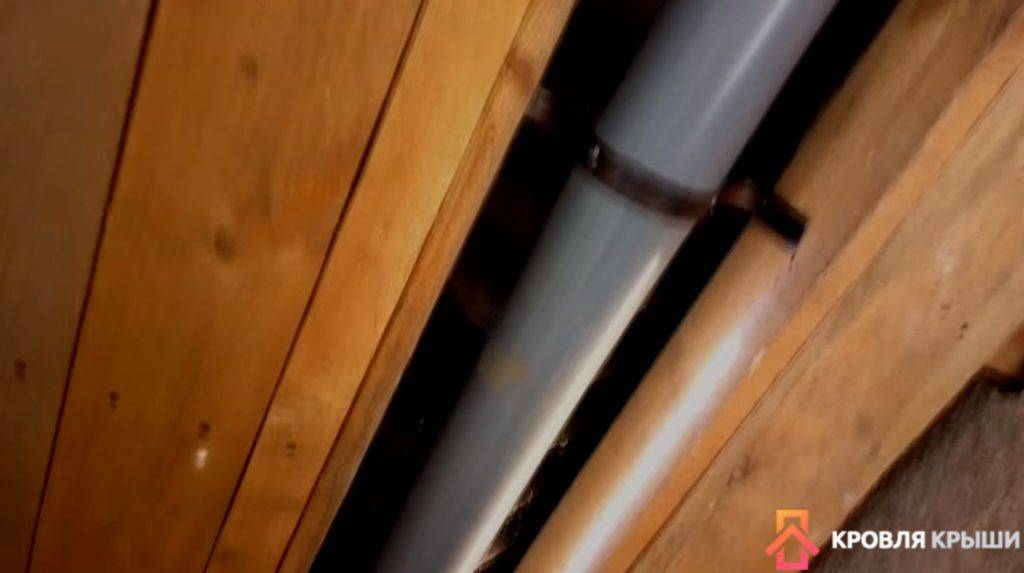

Желоб монтируется вдоль ската кровли

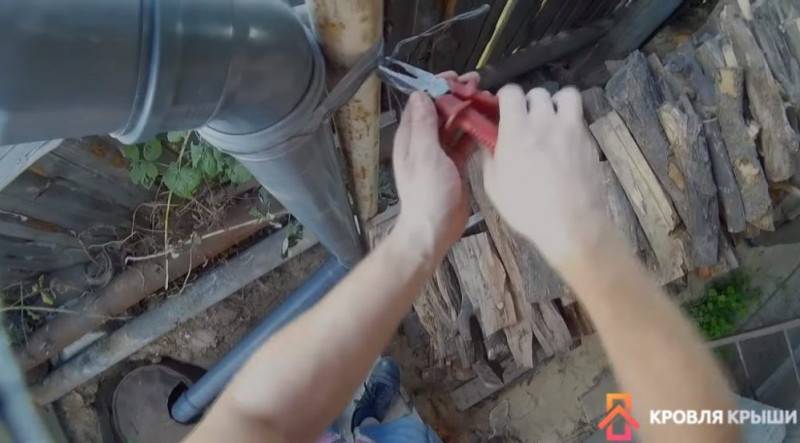

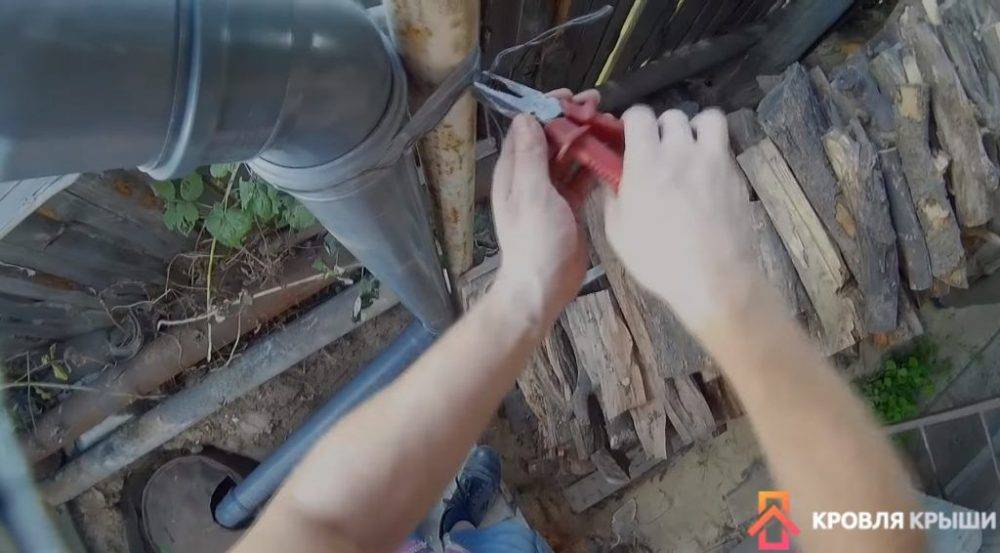

Шаг 6. Производится сборка трубы стока, присоединение ее к желобам и фиксация на стене строения.

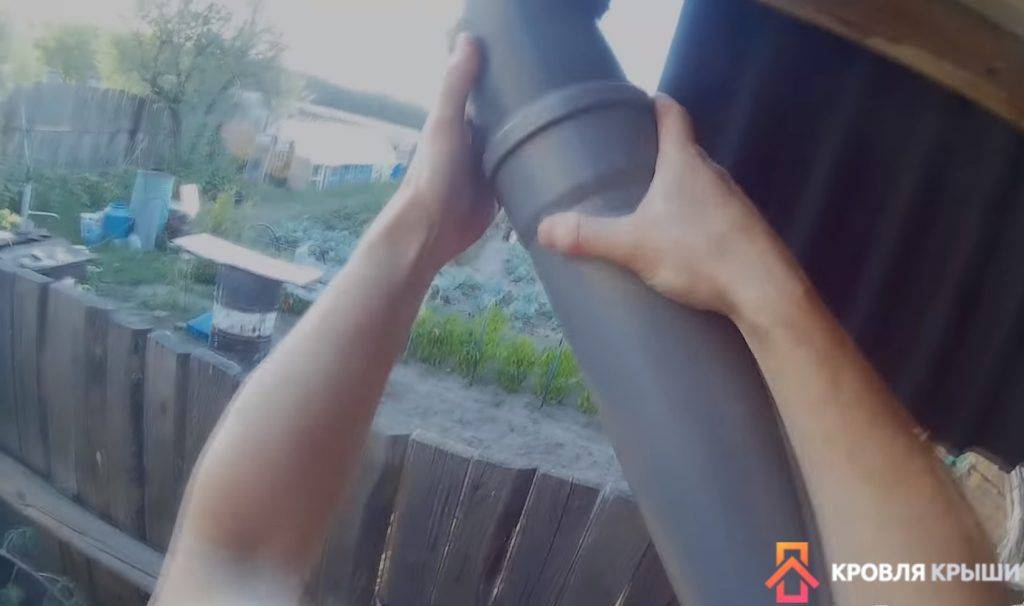

Сборка сточной трубы

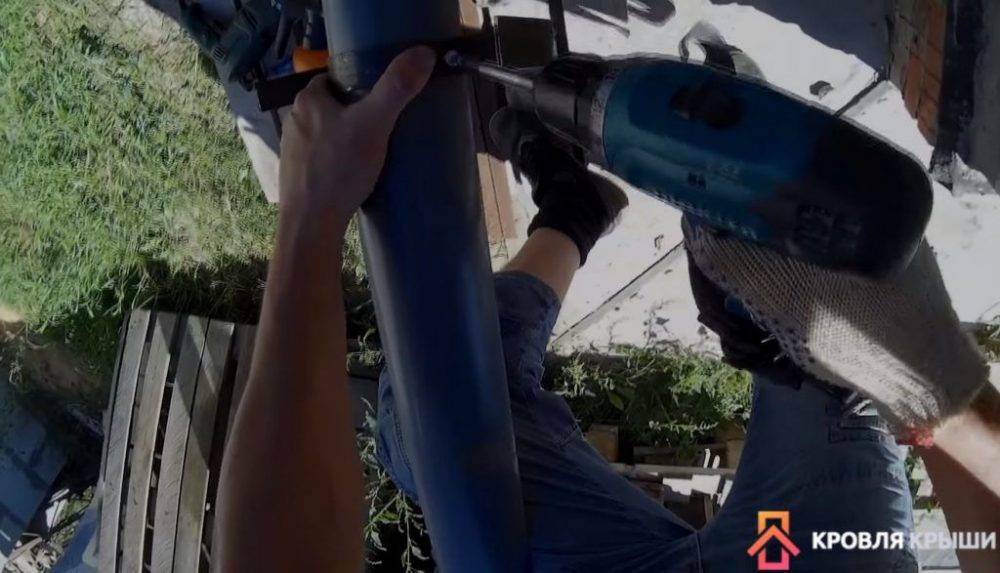

Крепление сточной трубы

Проверка водосточной системы на предмет работоспособности

Видео – Создание водостока из труб

Установка системы стока для кровли не так сложна, как кажется сначала. В строительной сфере есть гораздо более трудоемкие и затратные по времени мероприятия. Здесь же при желании можно довольно быстро управиться с обеспечением правильного стока воды с крыши.

Технология монтажа водослива

Точная комплектация необходимых инструментов зависит от материала водостоков.

В любом случае понадобятся:

• перфоратор;
• шуруповерт;
• уровень, отвес;
• рулетка, карандаш, шнур;
• плоскогубцы;
• стремянка;
• молоток, киянка.

Последовательность работ по монтажу водосливной системы можно разбить на три основных этапа.

Правильная установка кронштейнов

При монтаже кронштейнов порядок работ следующий:

1. По углам скатов делают метки, обозначая места крайних кронштейнов.
2. К лобовой доске фиксируют первый кронштейн.
3. С обратной стороны несущего основания устанавливают крайний крюк, выдерживая необходимый уклон – 3-5 мм на 1 м.
4. Между кронштейнами натягивают шнур и выставляют промежуточные элементы по линии.

После расстановки крюков веревку надо убрать.

Края кровельного покрытия должны перекрывать желоб не более чем на 1/3 его ширины. Такое расположение будет обеспечивать точное попадание стекающей воды в лоток

Крепление системы желобов

Монтаж лучше начинать с места, где будет подсоединяться вертикальный водослив. В желобе необходимо сделать отверстие под воронку с помощью ножовки по металлу, края обработать. Установить переходник между горизонтальными и вертикальными элементами получится с использованием соединителей.

Последующие действия:

1. На крайний лоток надеть заглушку.
2. Уложить желоба поочередно в кронштейны, выдерживая нахлесты элементов по 5-10 см.

Чтобы обеспечить лучшую герметизацию, на стыки следует надеть прорезиненные соединители.

Монтаж вертикальных стояков

Начинают монтаж стояков с установки хомуты. Для этого от воронки отвесом спускают вертикальную линию, отбивают ее на стене.

Обязательно надо предусмотреть хомуты вблизи сочленения водосточныхв труб, максимальная дистанция до креплений – 10 см.

Предварительно на земле желательно собрать вертикальный стояк, а после – зафиксировать его в системе крепежей

Далее монтируют доборные элементы, соединяют вертикальные и горизонтальные отводы между собой, устанавливают нижний отмет. В регионах с обильными зимними осадками водосточную систему желательно обустроить контуром обогрева, инструкция по его установке изложена в рекомендованной нами статье.

Выбор материалов для системы водослива

На рынке представлен достаточно большой выбор водосточных систем для скатных крыш, которые различаются по материалу исполнения, техническим параметрам и стоимости.

Наиболее распространены стальные водостоки (из оцинковки или с защитно-декоративным полимерным покрытием) и пластика. Оцинкованные изделия достаточно сильно подвержены коррозии, которая начинается в местах срезов, поэтому при обустройстве таких водостоков рекомендуется покрывать металл водостойкими защитными лакокрасочными средствами

При монтаже системы из стали с полимерным покрытием важно избежать повреждений защитно-декоративного слоя – в противном случае в месте повреждения возникнет очаг коррозии

Пластиковые системы для водослива скатной кровли имеют немало преимуществ :

• неподверженность коррозии;
• малый вес (не создают дополнительной серьезной нагрузки на крышу);
• устойчивость к атмосферным воздействиям;
• простой монтаж;
• привлекательный внешний вид и широкий выбор цветовых решений.

Единственным недостатком желобов и труб из полимеров считается возможность растрескивания пластиковых элементов при замерзании воды

Поэтому важно правильно выполнить сборку и установку конструкции, а также регулярно ее очищать – это поможет избежать застоя воды в системе

Цвет водосточной системы подбирается в тон кровле или стенам сооружения.

Особенности конструкций

Желоба для отвода воды выпускаются по форме: прямоугольные и круглые. Ширина подбирается исходя из площади крыши, она может варьироваться от 100 до 200 мм.

Стандартные габариты диаметра трубы лежат в пределах 75-185 мм. Размеры и форма желобов определяют пропускную способность водосточной системы, у каждой марки эти значения свои.

Для вычисления размера желоба, нужно:

1. Выяснить значение самого высокого уровня осадков в районе проживания.

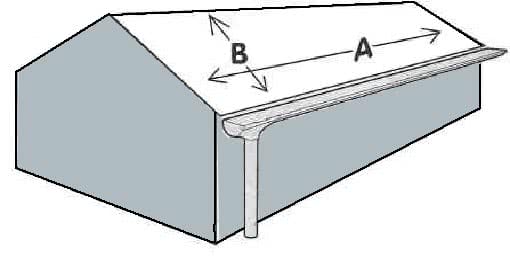

2. Посчитать площадь наибольшего ската крыши по формуле:

S=(A+B/2)xC

Для крыш, наклон которых меньше 10 гр. площадь рассчитывается по формуле:

S=AxC

По полученным данным, ориентируясь на таблицу выбирают водосток нужного размера:

После этого высчитывают количество всех необходимых элементов.

Хомуты

Предназначены для крепления водосточных труб к фасаду здания. Форма хомутов и система их крепления к стене так же различны, как и материалы, из которых они выполнены. Выпускаются пластиковые хомуты на две точки опоры, а также металлические на одном длинном метизе. Есть хомуты, которые защелкиваются при обхвате трубы, а есть с завинчивающимися элементами.

При установке хомутов следует иметь в виду три фактора. Во-первых, толщину теплоизоляционного слоя фасада. Длина метиза должна учитывать три расстояния: глубину закрепления в материале стены (5-”7 см), толщину теплоизоляционного слоя и желаемое расстояние трубы от фасада. Ни в коем случае нельзя крепить хомут только к теплоизоляции. Такое крепление очень недолговечно. Во-вторых, хомут не должен очень плотно охватывать трубу, особенно если она из ПВХ. Связано это с линейным изменением размеров под действием перемены температур. В-третьих, хомуты необходимо располагать на расстоянии 1,8-2,5 м друг от друга в зависимости от материала трубы и этажности здания.

Типичное устройство кровельного водоотвода

Разные производители предлагают стандартный набор элементов водосточной системы. Они могут отличаться габаритами, материалом изготовления и внешним видом. В составе системы – горизонтальные желоба, установленные под краем покрытия крыши, и водосточные стояки, соединенные с желобами водосборными воронками.

Перпендикулярные элементы стыкуют между собой воронками. Кроме них в комплекс водосбора входят: заглушки, соединители, тройники, крепления, угловые элементы, колено и отмет

Состав системы компонуется в зависимости от конфигурации системы водоотвода.

Желоб и соединительные элементы для него

Полукруглый желоб – лоток для сбора, отведения осадков с кровли. Сечение желоба – незамкнутая полукруглая или угловатая форма. Дизайн подбирают под архитектуру здания. Размер лотка должен соответствовать предполагаемой нагрузке. Последняя в свою очередь зависит от площади крыши.

Поворот желоба используются для изменения линии водостока. Стандартный угол – 90°, но есть и изделия с параметром в 135°.

При монтаже поворота руководствуются правилами:

• стыки уголков и желобов необходимо герметизировать клеевыми или резиновыми уплотнителями;
• дистанция от торцов поворота к кронштейнам должно быть не более 10-15 см – в этих местах прочность система ниже.

Соединитель желоба – полукруглая полоса с фиксаторами и защелками. Элемент используют для стыковки желобов в цельную линию. Для герметизации стыка необходим резиновый уплотнитель.

Стандартная длина желоба – 3 м. Некоторые производители предлагают изделия типоразмером 3-4 м. При расчете системы, необходимо подобрать длину так, чтобы количество стыковок было минимальным

Крепежные кронштейны. Выбор определенной модели зависит от технологии установки водостока, места расположения основных элементов и стадии ремонта/строительства.

Возможные варианты кронштейнов-крюков:

1. Длинные. Применяют для фиксации водосточной системы до настила кровельного покрытия. Элементы крепят к стропилам, как правило, еще до монтажа обрешетки.
2. Короткие. Подходят для установки желобов на стене здания или лобовой доске. Крюки можно монтировать еще до размещения кровельного покрытия или после обустройства крыши.
3. Универсальные. Сборно-разборные элементы, применяемые до или после настила кровельного материала. Длину универсальных крюков можно регулировать.

Заглушка устанавливается на торце желоба. Для надежной фиксации предусмотрены защелки, а для повышения герметичности соединения – резиновая прокладка. Конструкция, как правило, универсальна – заглушка подойдет для правого и левого края лотка.

Элементы отводящего трубопровода

Водосборная воронка подходит для участков, где нет возможности монтировать обычную водосливную систему. Она применима для ендов крыш со сложной архитектурной формой. К водосборной воронке напрямую подсоединяют сливную трубу.

Выпускная воронка. Элемент устанавливают под лотком. Воронка перенаправляет потоки воды в вертикальную трубу. В зависимости от месторасположения различают проходные, левые или правые элементы

Колено – это элемент, который необходим для изменения направления водосточного стояка, т.е. обвода трубы около архитектурных выступов здания.

Сливная труба предназначена для обустройства вертикального сточного трубопровода. Диаметр элемента подбирают исходя из дебета воды, типовая длина – 3 м.

Тройник необходим для подключения нескольких желобов к одному вертикальному стояку. Использование тройника сокращает расход материалов, улучшает фасадный вид

Отмет – гнутый наконечник. Его монтируют внизу водосточной трубы для отвода воды от фундамента и цоколя постройки.

Держатели трубы – это хомуты для крепления вертикальных труб к стене. Держатели делают из пластика и металла. Крепежные элементы должны выдерживать нагрузки на водосточный стояк и быть менее заметными.

Этапы монтажа

Для установки водосточной системы потребуются инструменты: дрель, перфоратор для монтажа кронштейнов, шуруповерт. Также нужно подготовить: напильник, ножницы по металлу, ножовку, плоскогубцы, молоток и строительный уровень, шпагат, маркер, отвес, угольник, рулетку и линейку. Может потребоваться киянка и малярная кисть.

Подготовка

Кронштейны для водосточной системы рекомендуют устанавливать до укладки гидроизоляции. Но полный монтаж отливов выполняют только после окончания строительства кровли. Перед началом работ необходимо:

• Упрочнить начальную планку обрешетки, на которую ставят кронштейны, а также выровнять кромку кровли.
• Установить и зафиксировать держатели на участке стены, где расположится водосточная труба.
• Отметить точку слива воды с направлением в дренажную траншею.

Затем нужно сделать разметку полосы:

1. Определяют место, где установят сливные воронки, по центру этого места ставят поперечную линию. Она укажет на центр слива воронки. Держатели должны быть на расстоянии 15 см от отметки.
2. Отмечают места монтажа кронштейнов с шагом в 60 см.
3. Используя трассировочный шнур, делают разметку крепежа и наклона желоба порядка 2-3 мм на каждый 1 м длины.
4. Желоб нужно расположить ниже кровли на глубину до 1/3-1/4 ширины.
5. Край желоба должен быть удален от свеса на 1 см, не более.

Крепление желобов и труб

По трассировочному шнуру, расположенному вдоль стены по месту крепления кронштейнов, устанавливают детали. Для этого их прикручивают саморезами к обрешетке. Если отливы тяжелые, край решетки нужно упрочнить доской или брусом. 15 х 5 см.

Крепят кронштейны по точкам на расстоянии 60 см друг от друга. Затем переходят к монтажу желобов. Их ставят в держатели, которые слегка подгибают при недостатке охвата. В местах соединения водосточных желобов между собой используют соединительную вставку. Кромки желобов не должны находиться больше, чем на 10 мм друг от друга.

Для достижения герметичности и прочности конструкции все места соединений обрабатывают герметиком, а затем проверяют, пуская по ним воду.

Сливная воронка служит связующим звеном между желобом и трубой. Крепится она к отверстию с помощью держателей. Также можно использовать колено. Устанавливают трубу вертикально, а конец должен располагаться в 25 см от земли. Также устанавливают хомуты для удерживания трубы и защиты ее от ударов. Для огибания выступов также используют колена с разным уклоном – 135, 60 или 90 градусов.

Греющий кабель

Из-за снега и наледи внутри системы могут образовываться крупные заторы изо льда, мешающие талой воде уходить. Желоба начнут переполняться, в результате появятся сосульки, а часть влаги попадет на стены, обшивку и фундамент. Греющий кабель необходим для профилактики застоев. Устанавливают его после полного монтажа водостока. Сделать это очень просто: кабель протягивают внутри вдоль желобов и опускают в трубы. Крепят пластиковыми или нержавеющими зажимами.

В комплекте с кабелем для водостоков выпускают терморегуляторы и блок питания. Кабель нужно подключить к электричеству. Регулятор температуры помогает поддерживать нужный уровень при повышении или падении показателей.
