ВВГнг-LS: расшифровка, технические характеристики, применение

Технические характеристики

Чтобы расшифровать, что обозначают буквы и цифры, нанесённые на оболочку СК или указанные в справочниках, необходимо знать, на какие характеристики кабелей следует обращать внимание. Кабель ВВГ — расшифровка и применение

Кабель ВВГ — расшифровка и применение

К основным параметрам относятся:

номинальное напряжение, кВ;
допустимый ток нагрузки, А;
номинальное сечение жил, мм2;
количество токопроводящих элементов.

Внимание! В качестве номинального напряжения (Uном) в данном случае рассматривается отношение разности потенциалов – U0/U. Здесь U – это напряжение между жилами СК, а U0 – разность потенциалов между каждой жилой и экраном (броней) или землёй СК

К примеру, U0/U = 0,38/0,66 кВ.

Допустимые токи предполагают включение потребителя через токовод на максимальную мощность, без перегрева жил.

Таблица допустимых токов медных СК

Что это

Силовой кабель ВВГнг LS является универсальным типом провода, которые используется для прокладывания электрической линии различного назначения. На данный момент в странах СНГ распространен провод, который производится на заводе в Рыбинске. Это связано с тем, что итальянская компания стала собственником этого предприятия. Используя инвестиции и новые разработки, РЭК/Prysmian приступила к разработке электротехнического оснащения для высокотехнологического сегмента на рынке сбыта. Так как производитель имеет свое производство на территории России, то нет затрат на перевозку оборудования из стран Европы.

Первым делом РЭК/Prysmian улучшили все технологии, которые применялись на производстве завода в Рыбинске. Наглядным результатом слияния технического прогресса стал кабель ВВГнг LS в ПВХ изоляцией. Сейчас существуют и более усовершенствованные модели силовых кабелей, но данный тип уже занял свою нишу на рынке сбыта благодаря цене, соотношению технических характеристик, ГОСТ стандартам. Состоит из токопроводящих жил, термической ленты, изоляции из ПВХ, скрепляющих лент, внутренней и внешней оболочки.

На габариты силового кабеля ВВГнг влияет количество медных жил в его основе. Минимальное сечение жилы в соответствии с ГОСТ имеет 1,5 мм2, а сам провод может быть значительно толще, так как количество жил в его основе может быть и более десяти. Максимальное значение сечения ВВГнг ЛС – 230 мм2. Сечение рабочей нулевой жилы напрямую зависит от фазных проводников. При основной токоведущей жиле от 1,5 мм2 до 2,5 мм2 сечение нулевой рабочей жилы будет составлять от 1,5 до 2,5 мм2соответственно.

Силовой провод ВВГнг ЛС производится для распределения и передачи электричества в оборудовании, которое рассчитано на переменный ток с напряжением от 660 до 1000 вольт, при частоте не более 50 герц. Показатель пожарной безопасности для ВВГнг LS соответствует ГОСТу Р МЭК 332-3-96 категории А. Коррозионная активность продуктов при горении – ГОСТ Р МЭК 60754-99. При правильной эксплуатации конструкция может прослужить более 30 лет. Вес зависит от количества жил в основе провода, их толщины, а также плотности внешней оплетки.

Чем отличается NYM от ВВГнг

Вот основные различия двух марок кабеля:

во-первых он имеет тройную изоляцию

Правда сам производитель этот третий слой из экструдированной резиновой смеси за изоляцию не считает.
А если судить по испытательному напряжению, то и сама изоляция здесь несколько проигрывает:

ВВГнг – напряжение испытания – 3кВ
NYM – напряжение испытания 2,5кВ

во-вторых изоляция у него серого цвета, у ВВГ – черного

в-третьих, он всегда круглой формы

и самое главное – кабель NYM пригоден по пожаробезопасности для внутренних помещений только при индивидуальной прокладке!

Хотите укладывать его пучками по два, три штуки в одной штробе или канале – придется использовать модификацию NYMнг (А)-LS

Только не путайте, одиночные NYM проложенные каждый в отдельной гофре, и идущие по поверхности стены или потолка рядом, не считаются пучком. Многие электрики именно так и обходят запрет на групповую прокладку проводки этой марки.

Правила наружных работ с кабельной продукцией

При укладке токопровода ВВГ в земле необходимо соблюдать строгие правила. Защита кабеля данного вида отсутствует. Использование бетонных коробов, кабельных каналов и труб предотвращает механические повреждения кабеля. Широко применяется в настоящее время сигнальная защита взамен красному кирпичу, используемому раньше. Выполнена защита в виде полимерных пластин, которые имеют отличные неразрушаемые характеристики.

В траншею насыпают песчаную подушку. На нее укладывают кабель, поверх которого насыпают и утрамбовывают землю. Толщина слоя песка должна быть не менее 20 сантиметров. После того как выполнена подсыпка кабеля, укладывают защитные пластины, которые также засыпают песком. Поверх песка укладывается сигнальная лента, предупреждающая о наличии проложенного электрического кабеля.

Укладка бронированного кабеля – самое правильное решение при земляных работах. Стоимость его укладки выше стоимости кабеля ВВГ. Срок эксплуатации одинаков, но гарантия предохранения от повреждения у бронированного провода намного выше.

Ознакомившись с этой статьей, простой покупатель, не специалист, правильно подберет необходимый кабель. Исходя из того, что рынок сегодня предлагает множество видов и типов кабеля, без определенных знаний в данной области определиться с выбором бывает очень сложно. Если при покупке все еще остаются сомнения, лучше проконсультироваться с продавцом электропроводов

Это очень важно, ведь от качества проводки зависит безопасность всех жильцов помещения

Для построения электрических сетей внутри и снаружи зданий можно использовать применять кабель ВВГ – стандартного типа или любых других модификаций. Данное изделие идеально подходит для цепей переменного тока, напряжение которых не превышает 1000 В. Востребованность и распространенность ВВГ связаны с огромным разнообразием видов и возможностей его применения.

Изделие активно эксплуатируется при прокладке, замене или ремонте электрической проводки в жилых домах, квартирах и на рабочих предприятиях. Оно отвечает всем современным требованиям к электрической и пожарной безопасности, характеризуется невысокой стоимостью. Помимо кабеля, используемого в сетях переменного тока частотой 50 Гц, производятся специальные типы ВВГ, которые можно эксплуатировать при 100 Гц. Таким образом, провод может работать в сетях с одной или тремя фазами, расположенных внутри помещений или снаружи зданий. В последнем случае обязательна дополнительная защита в виде прочных труб, металлорукавов, кабель-каналов или лотков.

ВВГ не предназначен для прокладки под землей: из-за отсутствия брони уже спустя несколько месяцев изделие выйдет из строя. При сильном желании сделать это потребуется качественная гофрированная труба или монтаж кабельной канализации.

Таблица соотношения веса кабеля к длине

В таблице соотношения веса кабеля к длине представлена вся информация для расчёта массы.

Кабель ВВГнг (количество жил / сечение в мм)	Вес при напряжении, 660 В / 1 км	Вес при напряжении 1000 В / 1 км
1×1,5	41 кг	46 кг
1×2,5	52 кг	57 кг
1×4	72 кг	80 кг
1×6	93 кг	102 кг
1×10	143 кг	146 кг
1×16	229 кг	234 кг
1×25	327 кг	332 кг
1×35	424 кг	430 кг
1×50	557 кг	564 кг
1×70	773 кг
1×95	1037 кг
1×120	1290 кг
1×150	1608 кг
1×185	2010 кг
1×240	2593 кг
2×1,5	75 кг	85 кг
2×2,5	98 кг	122 кг
2×4	152 кг	171 кг
2×6	196 кг	216 кг
2×10	300 кг	307 кг
2×16	451 кг	458 кг
2×25	668 кг	679 кг
2×35	867 кг	879 кг
2×50	1163 кг	1177 кг
2×70	1607 кг
2×95	2150 кг
3×1,5	96 кг	122 кг
3×2,5	142 кг	156 кг
3×4	200 кг	224 кг
3×6	263 кг	289 кг
3×10	411 кг	421 кг
3×16	628 кг	638 кг
3×25	939 кг	954 кг
3×35	1229 кг	1246 кг
3×50	1653 кг	1672 кг
3×1,5+1×1	127 кг	143 кг
3×2,5+1×1,5	166 кг	183 кг
3×4+1×2,5	235 кг	260 кг
3×6+1×4	315 кг	347 кг
3×10+1×6	479 кг	499 кг
3×16+1×10	761 кг	773 кг
3×25+1×16	1126 кг	1145 кг
3×35+1×16	1435 кг	1455 кг
3×50+1×25	2006 кг
3×70+1×35	2710 кг
3×95+1×50	3667 кг
3×120+1×70	4598 кг
3×150+1×70	5460 кг
3×185+1×95	6829 кг
3×240+1×120	8785 кг
4×1,5	132 кг	148 кг
4×2,5	175 кг	193 кг
4×4	251 кг	281 кг
4×6	333 кг	366 кг
4×10	526 кг	539 кг
4×16	830 кг	847 кг
4×25	1217 кг	1236 кг
4×35	1625 кг	1647 кг
4×50	2153 кг	2178 кг
4×70	3058 кг
4×95	4143 кг
4×120	5109 кг
4×150	6248 кг
4×185	7709 кг
4×240	9998 кг
5×1,5	161 кг	180 кг
5×2,5	214 кг	235 кг
5×4	309 кг	348 кг
5×6	414 кг	453 кг
5×10	655 кг	671 кг
5×16	1037 кг	1058 кг
5×25	1553 кг	1577 кг
5×35	2043 кг	2070 кг
5×50	2723 кг	2753 кг
5×70	3850 кг
5×95	5142 кг
5×120	6397 кг
5×150	7946 кг
5×185	9647 кг
5×240	12275 кг

Вам это будет интересно Особенности многожильного провода

Типы ВВГнг

Выше рассмотрен кабель ВВГнг, его характеристики, обозначение. Рассчитать массу провода можно по справочнику, благодаря формуле, по онлайн-калькулятору. В таблице рядом с типом кабеля указана точная масса.

Классификация проводов, отражение в коде

Согласно имеющейся классификации, проводящие элементы разделяют на:

Шнуры;
Кабеля;
Провода.

Потребность ввода данной классификации возникла из-за особенностей применяемых устройств для тех или иных целей. Так, шнуры и провода представляют собой подвид проводящих элементов, требуемых для установки окончательных приборов к сети. Кабеля, наоборот, требуются для монтажа линий электропередач. Поэтому данным видам требуются разные характеристики. Для шнуров и проводов в маркировке обычно присутствует буква Г (гибкий). Кабеля редко имеют данный символ.

Цветовая индикация

Чем отличается кабель ВВГнг-LS от ВВГнг

Рассматривая таблицу легко заметить, чем отличается кабель ВВГнг ls от ввгнг. Они находятся в разных условиях использования. Кабель ВВГнг, в отличие от ВВГнг-LS, может быть использован только в одиночной прокладке, если есть потребность групповой прокладки, тогда следует использовать пассивную защиту от огня.

Это может быть труба из ПВХ не поддерживающая горение. Но даже и в этом случае такие кабели разрешается располагать открытым способом и вне помещений.

Кроме того, если кабели не имеют класса пожарной опасности, то они периодически должны подвергаться осмотру обслуживающим персоналом. Поэтому кабель ВВГнг сильно ограничен в использовании, и может потребовать дополнительного обслуживания, чего нельзя сказать о ВВГнг-LS. Кроме того, второй вид кабеля всегда имеет класс пожарной опасности, о чем должно быть указано в его маркировке.

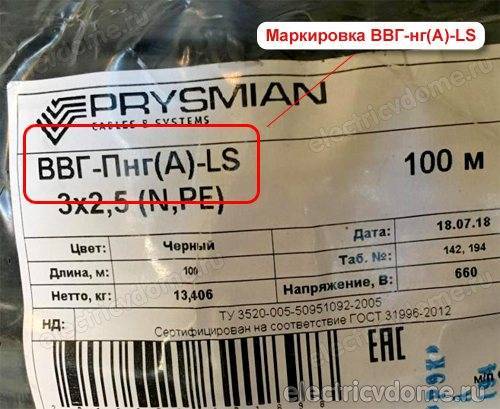

Маркировка

Общая информация

Основные стандарты маркировки проводов, кабелей и шнуров по ГОСТу одинаковые, поэтому сначала рассмотрим расшифровку буквенного шифра в электрике.

Пример шифра

Буква №1 характеризует материал жилы. Алюминию присваивается буква «А», меди буква не присваивается.

Буква №2 в маркировке характеризует вид провода либо материал оболочки кабеля. Для провода вторая буква обозначает «П» — плоский, «М» — монтажный , «К» — контрольный, «МГ» — монтажный с гибкой жилой, «П(У) либо Ш» — установочный.

Буква №3 характеризует материал для изоляции жил. Буква «В» либо «ВР» означает что изоляция поливинилхлоридная, «Р» — резиновая, «Н» либо «НР» — найритовая (резина, которая не горит), «П» — полиэтиленовая, « К» — капроновая, «Ф» — металлическая (фальцоновая), «МЭ» — эмалированная, «Л» — лакированная, «Ш» — полиамидный шелк, «О» — полиамидный шелк в качестве оплетки, «С» -стекловолокно, «Э» — экранированная изоляция, «Т» — изоляция с несущим тросом, «Г» — изоляция с гибкой жилой.

Помимо этого следует отметить, что провод с резиновой изоляцией может быть дополнительно защищен следующим видом оболочки: «Н» — найритовая, «В» — ПВХ. Обращаем Ваше внимание на то, что данные буквы ставятся в маркировке после того, как будет указан материал изоляции самой жилы. Буква №4 характеризует особенность конструкции. Если написана буква «А», значит изделие является асфальтированным, «Б» — бронированным лентами, «Г» — без защитного покрова (если кабель) и гибкий (если провод), «К» — бронированный круглыми проволоками, «Т» — предназначен для прокладки в трубах, «О» — защищен оплеткой

Если написана буква «А», значит изделие является асфальтированным, «Б» — бронированным лентами, «Г» — без защитного покрова (если кабель) и гибкий (если провод), «К» — бронированный круглыми проволоками, «Т» — предназначен для прокладки в трубах, «О» — защищен оплеткой

Буква №4 характеризует особенность конструкции. Если написана буква «А», значит изделие является асфальтированным, «Б» — бронированным лентами, «Г» — без защитного покрова (если кабель) и гибкий (если провод), «К» — бронированный круглыми проволоками, «Т» — предназначен для прокладки в трубах, «О» — защищен оплеткой.

Расшифровка цифрового обозначения:

Цифра №1 всегда указывает количество жил, если в маркировке провода либо кабеля цифра перед буквами отсутствует, значит, проводник одножильный.

Цифра №2 характеризует площадь поперечного сечения в мм.кв.

Цифра №3 отображает номинальное напряжение сети.

Чтобы читатели «Сам электрика» поняли всю суть, предоставляем данный пример:

Расшифровка маркировки кабеля ВВГ 4*2,5-380. Итак:

литеры «П» и «А» нет, значит, жила медная;
вторая буква «В» указывает, что изоляция поливинилхлоридная;
также указана вторая буква «В», что означает еще одну защиту оболочкой из ПВХ;
последняя буква – «Г» обозначает, что защитный покров отсутствует;
первая цифра «4» — четыре жилы;
«2,5» — поперечное сечение в мм.кв.;
380 — Номинальное напряжение в 380 В.

Надеемся, что теперь Вам стала понятна маркировка. Если возникли вопросы, сразу же задаем их в категории «Вопрос-ответ»!

Маркировка российских кабелей:

Обозначение отечественных проводов и шнуров:

Доступные методы контроля качества кабеля силового ВВГнг-FRLS

Приведены методы контроля, которые, не являясь строго соответствующими ГОСТ, позволяют сделать предварительные выводы о качестве кабеля, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии кабеля ГОСТ может быть сделано только после проведения испытаний кабеля в специализированной лаборатории по строгим методикам и в объемах, указанных в стандарте.

Визуальный осмотр. Могут быть проверены: число и расцветка жил, количество проволок в жиле, целостность изоляции и оболочки и легкость (без повреждений) их разделения.

Измерение конструкционных размеров. Могут быть проверены с помощью подходящих измерительных инструментов: толщина изоляции и оболочки. Измерение диаметра проволок dпр и расчет сечения жилы по формуле 0,785dпр2N (где N – число проволок в жиле) не является строгим методом контроля сечения жил, т.к. подтверждением соответствия сечения является электрическое сопротивление, однако существенное отклонение рассчитанного сечения от номинального (более, чем на 10%) может служить основанием для сомнений в качестве.

Измерение электрического сопротивления токопроводящих жил. Может быть проведено на готовом кабеле омметром с подходящим пределом измерения (для кабелей с небольшим сечением при нормальной длине в бухте или на барабане может составлять несколько Ом) и пересчитано на длину 1км. Если кабель имеет скрученные жилы, полученные значения следует уменьшать в 1,02 раза

Особое внимание следует уделять хорошему контакту с измерительными проводами

Испытание на навивание после выдержки при пониженной температуре. При наличии большой морозильной камеры бытового холодильника с температурой до -15°С можно проверить качество оболочки кабеля с наружным диаметром до 20 мм. Для этого отрезок кабеля длиной примерно 1,2 м, свернутый для компактности в кольцо диаметром не менее 40 см помещают в морозильник на 45 мин, после чего вынимают из камеры и за время не более 5 мин проводят навивание на цилиндр (барабан) полным витком сначала в одном направлении, потом в противоположном. Материал цилиндра (барабана) может быть любой – дерево, пластмасса, металл. Диаметр цилиндра (барабана) должен составлять 15(Dн + d) ±5% , где Dн – наружный диаметр кабеля в мм (для плоского толщина по оболочке), d – диаметр любой из основных изолированных жил в мм. Качественная оболочка при этом не должна иметь трещин и разрывов.

Расшифровка и модификации

Чтобы понять, в чем разница между разными видами этого кабеля, необходимо знать расшифровку названия. Потом уже можно решать, какой из видов вас больше устроит.

Разные виды одной под одним и тем же названием

Обычный ВВГ

Расшифровка основной аббревиатуры — ВВГ — несложна:

отсутствие впереди буквы А говорит о том, что жилы медные;
первая буква «В» обозначает материал изоляции жил — ПВХ (поливинилхлорид);
вторая буква «В» — материал изоляции кабеля — тоже ПВХ;
«Г» — говорит обо отсутствии дополнительной защиты (брони или других защитных оболочек).

То есть кабель ВВГ — состоит из нескольких медных жил и изоляцией из ПВХ. Каждый из проводов имеет свой цвет (о цветовой маркировке читайте тут). Проводники скручены в одной плоскости, защищены оболочкой из ПВХ. Проводники могут быт многожильными или одножильными (в аббревиатуре добавляется ОЖ).

Виды круглых проводников

В частых домах чаще используются одножильные кабели. Они могут иметь 2, 3, 4 или 5 жил. Кабель может быть круглого или плоского сечения, с нулевой жилой (синего цвета) и/или с жилой заземления (желто-зеленого цвета).

Негорючий ВВГнг

В пожароопасных помещениях (деревянных домах, банях и т.п.) и общественных зданиях (детских и лечебных учреждениях, в частности) необходимы кабели не поддерживающие горение. В таких случаях можно использовать продукцию с пониженной горючестью — ВВГнг. Дополнительные буквы «нг» как раз говорят о том, что оболочка не поддерживает горение.

Есть еще несколько видов кабеля ВВГнг:

ВВГнг-ls. Отличаются тем, что данный пластикат оболочек при горении в открытом огне почти не выделяет дыма. (ls — сокращение от английского low smoke — мал дыма). Согласно новых правил он не может использоваться в социальных учреждениях.
ВВГнг-frls. Отличается повышенной надежностью за счет того, что проводники дополнительно защищены двумя лентами с содержанием слюды. То есть, каждый проводник обмотан тепловой защитой, поверх которой наносится оболочка из пластиката пониженной горючести с минимальным выделением дыма. Изолированные жилы скручены, поверх них имеется дополнительная защитная оболочка — из двух медных лент толщиной не менее 0,1 мм или медной сетки, обвитой одной лентой. Поверх этой защиты наносится оболочка кабеля из ПВХ. Это и будет кабель ВВГнг-FRLS. Данный вид кабеля может применяться на примышленных предприятиях, в том числе и на атомных станциях, во взрывоопасных зонах кроме зон класса В-1.
Негорючие кабели ВВГнг могут идти с дополнительной оболочкой
ВВГнг-LSLTx. В данном подвиде для оболочек проводников и кабеля используется пластификат с пониженной горючестью, который при горении выделяет меньшее количество дыма и дым этот менее токсичный. Этот проводник сохраняет рабочую способность при пожаре, используется в сетях с переменным напряжением до 1000 В, частотой до 100 Гц или до 1500 В при постоянном напряжении. Может использоваться в социальных учреждениях.
ВВГнг HF. Эта марка отличается тем, что выделяемый при горении дым (когда НГ кабель находится непосредственно в огне, он все-таки горит) выделяет дым с пониженным содержанием вредных веществ. Сама аббревиатура HF обозначает, что оболочки сделаны из пластика имеющего пониженное содержание галогенов (хлора в частности), за счет чего понижается токсичность дыма (HF — от английского halogen free — не содержащий галогенов).

Итак, чем же отличается обычный кабель ВВГ от ВВГнг и его разновидностей? Обычный проводник ВВГ не поддерживает горение при одиночной прокладке. Продукция с приставкой «нг» не горит даже при групповой прокладке — в пучке с другими проводниками. Остальные «добавки» к наименованию просто улучшают характеристики.

Формы выпуска

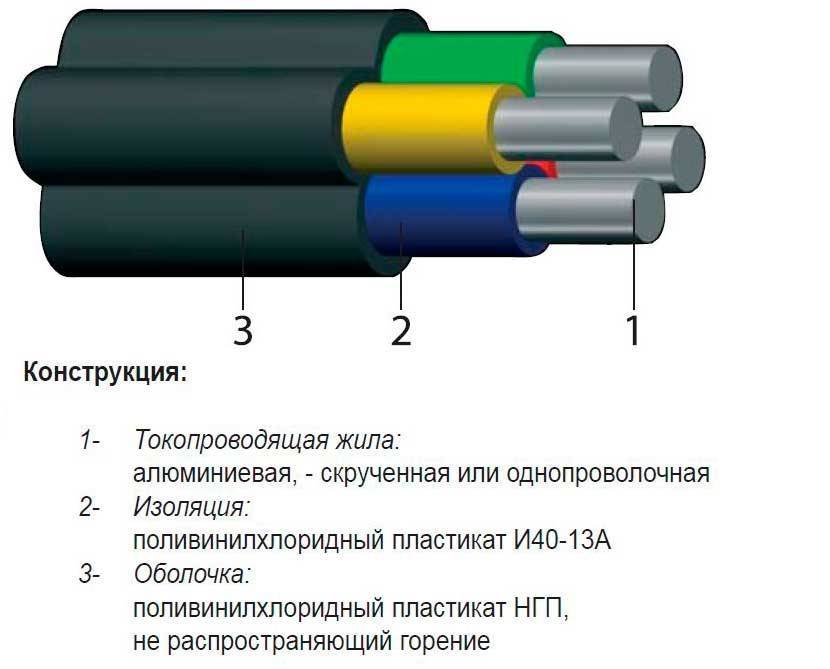

В зависимости от количества и формы жил, кабель ВВГ может быть круглым, плоским, треугольным или пятиугольным (смотрите фото ниже).

Разные типы кабеля ВВГ

Оболочки сделаны из поливинилхлорида разных модификаций. Промежутки между жилами заполнены тем же пластикатом. В некоторых вариантах используется жгут из того же материала. При малом сечение жил — до 25 мм2 — допускается выпуск без заполнения.

Разные типы жил в кабеле ВВГ

Жилы в кабеле бывают круглыми или секционными. Секционные обычно многожильные, круглые — одножильные. В любом случае их сечение должно соответствовать заявленным параметрам (как проверить читайте тут).

Расшифровка аббревиатуры

буква А в начале аббревиатуры означает, что материал жилы — алюминий, если буква А в названии кабеля отсутствует, то жила изготовлена из меди;
первая буква В указывает на материал, применяемый для внутренней изоляции, этой буквой кодируют поливинилхлорид;
вторая В обозначает материал, из которого изготовлена наружная оболочка, она указывает на поливинилхлорид;
буква Г указывает на отсутствие защитного покрытия (Г — голый);
буквы нг указывают на то, что провод не поддерживает горение;
английские буквы ls (low smoke) информируют о том, что провод имеет пониженное дымовыделение;
буква П обозначает, что в кабеле имеется внутренняя оболочка из термопластичного полиэтилена;
буквы Бб свидетельствуют о наличии бронированного покрытия из стальной ленты;
буквы Шв дают информацию о наружном слое из поливинилхлоридного шланга.

Испытание проводов

Чтобы поставить на провод маркировку, указывающую на нераспространение горения, необходимо протестировать провод различными способами. Для проведения проверки в лабораторных условиях воссоздаются условия реального пожара. После этого лаборант при помощи специального оборудования измеряет прозрачность воздуха внутри комнаты с огнём. Эти измерения необходимо провести как в нормальных условиях, так и после возгорания.

Дым уменьшит светопроницаемость помещения, и это зафиксирует прибор. В результате обученный работник вычислит соотношение светопроницаемости до проведения опыта, а также после возгорания. Чтобы провод успешно прошёл проверку, изменение прозрачности внутри помещения должно составлять не больше 40%. Только в этом случае на кабель можно будет поставить соответствующее обозначение.

https://youtube.com/watch?v=FE4IVqCjVSo

Это вся необходимая информация о расшифровке провода ВВГ, необходимая для правильного подбора в магазине электротоваров.

Как правильно использовать провод

Кабель FRLS представляет провод, в основе которого лежит медная жила. Благодаря этому изделие имеет повышенную способность к изгибанию и проводимости мощных токов. Сечение кабеля может быть различным, оно выбирается с учетом сферы применения и сетевого напряжения.

Правильное применение провода

Внешняя оболочка выполнена из специально изготовленных термостойких ПВХ материалов. Поливинилхлорид отличается способностью удерживать высокую температуру, не подвергаясь горению. Огнестойкость изделия во время пожара может достигать 180 минут. Такой провод выделяет минимальное количество токсичных веществ. К тому же, изоляция непосредственно оказывает влияние на гибкость электропровода.

С использованием FRLS проводов можно отказаться от применения дополнительной изоляции во время их укладки внутри стен. К тому же их можно прокладывать прямо в открытую, не боясь их укладки рядом с легковозгораемыми материалами. Следует отметить, что FRLS провода важны для жилых помещений и опасных производств.

Важно! При употреблении изделия с индексом FRLS удается обеспечить максимальные условия для безопасности товара, оборудования и людей при возникновении пожара. Вам это будет интересно Все об фидерных линиях

Вам это будет интересно Все об фидерных линиях

ВВГнг-HF

ВВГнг HF – это силовой кабель, используемый для проведения и монтажа электросетей переменного тока с напряжением в 660В и 1000В. В первую очередь кабель ВВГнг HF рекомендован для организации питания приборов освещения и электрооборудования на крупных производственных и общественных объектах: электростанциях, заводах, объектах нефтехимической промышленности, стадионах, концертных залах, вокзалах, аэропортах, учебных и медицинских заведениях, магазинах и других зданиях с повышенными требованиями к пожарной безопасности.

Характеристики кабеля ВВГнг HF:

расчетное напряжение: до 1 кВ;
эксплуатационный температурный диапазон окружающей среды: -30˚C — +50˚C;
температура прокладки кабеля (без подогрева): не ниже -15˚C;
относительная влажность в помещении (при +35˚С) – до 98%;
максимальный нагрев жил во время работы: до 70˚С (до 90˚C в ПВВГнг);
максимальный нагрев кабельных жил при перегрузке: до 90˚C (до 130˚C в ПВВГнг);
максимально допустимая температура продолжительного воздействия – 400˚C;
наименьший допустимый радиус сгиба провода при монтаже: 10 диаметров для одножильных кабелей и 7,5 – для многожильных;
срок эксплуатации – 30 лет.
